绪　　论

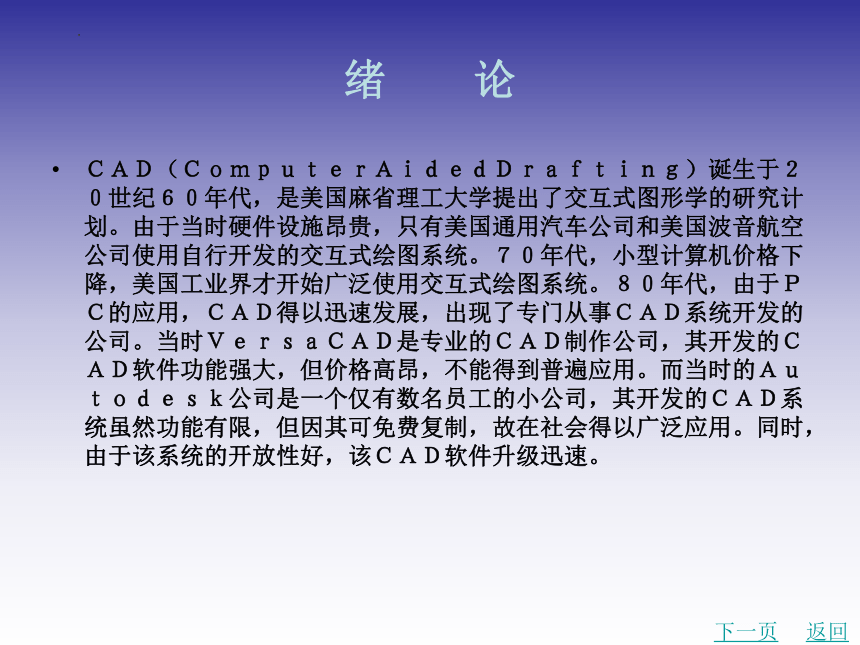

ＣＡＤ（ＣｏｍｐｕｔｅｒＡｉｄｅｄＤｒａｆｔｉｎｇ）诞生于２０世纪６０年代，是美国麻省理工大学提出了交互式图形学的研究计划。由于当时硬件设施昂贵，只有美国通用汽车公司和美国波音航空公司使用自行开发的交互式绘图系统。７０年代，小型计算机价格下降，美国工业界才开始广泛使用交互式绘图系统。８０年代，由于ＰＣ的应用，ＣＡＤ得以迅速发展，出现了专门从事ＣＡＤ系统开发的公司。当时ＶｅｒｓａＣＡＤ是专业的ＣＡＤ制作公司，其开发的ＣＡＤ软件功能强大，但价格高昂，不能得到普遍应用。而当时的Ａｕｔｏｄｅｓｋ公司是一个仅有数名员工的小公司，其开发的ＣＡＤ系统虽然功能有限，但因其可免费复制，故在社会得以广泛应用。同时，由于该系统的开放性好，该ＣＡＤ软件升级迅速。
下一页
返回
绪　　论

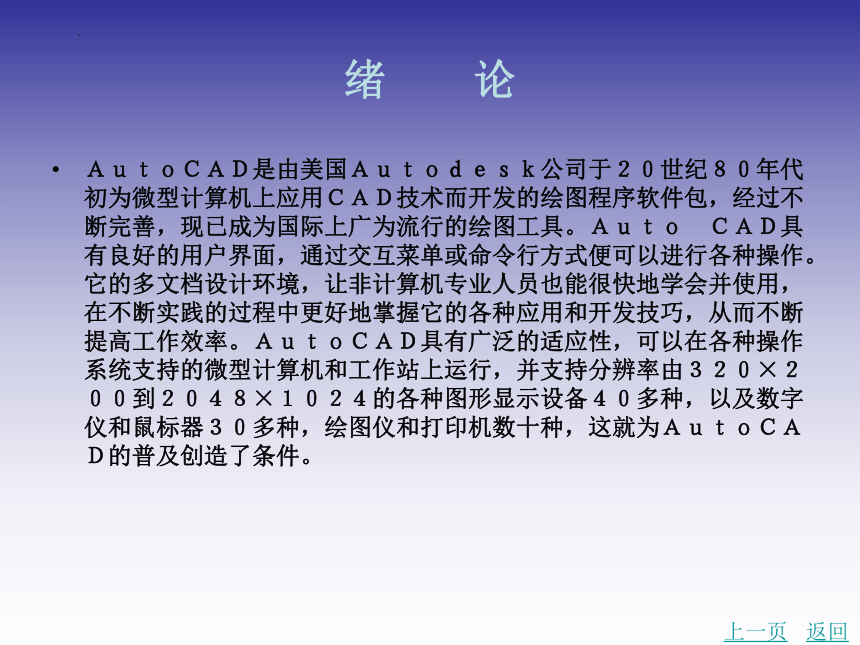

ＡｕｔｏＣＡＤ是由美国Ａｕｔｏｄｅｓｋ公司于２０世纪８０年代初为微型计算机上应用ＣＡＤ技术而开发的绘图程序软件包，经过不断完善，现已成为国际上广为流行的绘图工具。Ａｕｔｏ?ＣＡＤ具有良好的用户界面，通过交互菜单或命令行方式便可以进行各种操作。它的多文档设计环境，让非计算机专业人员也能很快地学会并使用，在不断实践的过程中更好地掌握它的各种应用和开发技巧，从而不断提高工作效率。ＡｕｔｏＣＡＤ具有广泛的适应性，可以在各种操作系统支持的微型计算机和工作站上运行，并支持分辨率由３２０×２００到２０４８×１０２４的各种图形显示设备４０多种，以及数字仪和鼠标器３０多种，绘图仪和打印机数十种，这就为ＡｕｔｏＣＡＤ的普及创造了条件。
上一页
返回
绪　　论

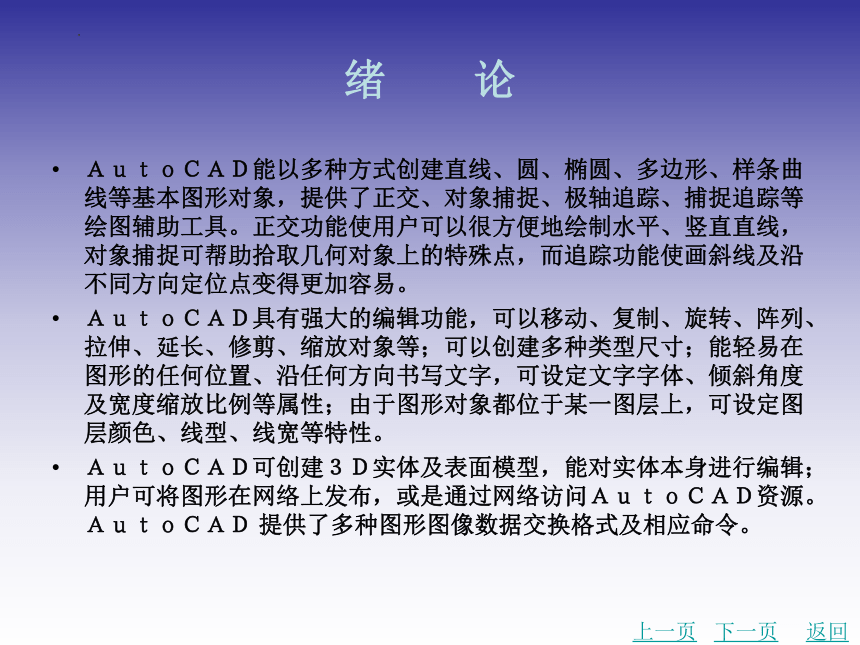

ＡｕｔｏＣＡＤ能以多种方式创建直线、圆、椭圆、多边形、样条曲线等基本图形对象，提供了正交、对象捕捉、极轴追踪、捕捉追踪等绘图辅助工具。正交功能使用户可以很方便地绘制水平、竖直直线，对象捕捉可帮助拾取几何对象上的特殊点，而追踪功能使画斜线及沿不同方向定位点变得更加容易。
ＡｕｔｏＣＡＤ具有强大的编辑功能，可以移动、复制、旋转、阵列、拉伸、延长、修剪、缩放对象等；可以创建多种类型尺寸；能轻易在图形的任何位置、沿任何方向书写文字，可设定文字字体、倾斜角度及宽度缩放比例等属性；由于图形对象都位于某一图层上，可设定图层颜色、线型、线宽等特性。
ＡｕｔｏＣＡＤ可创建３Ｄ实体及表面模型，能对实体本身进行编辑；用户可将图形在网络上发布，或是通过网络访问ＡｕｔｏＣＡＤ资源。ＡｕｔｏＣＡＤ 提供了多种图形图像数据交换格式及相应命令。
上一页
下一页
返回
绪　　论

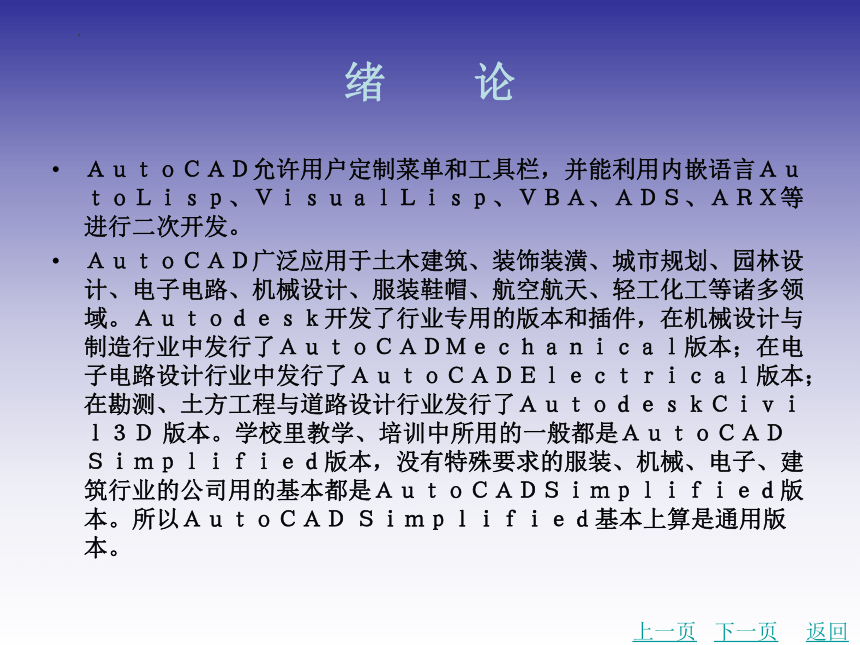

ＡｕｔｏＣＡＤ允许用户定制菜单和工具栏，并能利用内嵌语言ＡｕｔｏＬｉｓｐ、ＶｉｓｕａｌＬｉｓｐ、ＶＢＡ、ＡＤＳ、ＡＲＸ等进行二次开发。
ＡｕｔｏＣＡＤ广泛应用于土木建筑、装饰装潢、城市规划、园林设计、电子电路、机械设计、服装鞋帽、航空航天、轻工化工等诸多领域。Ａｕｔｏｄｅｓｋ开发了行业专用的版本和插件，在机械设计与制造行业中发行了ＡｕｔｏＣＡＤＭｅｃｈａｎｉｃａｌ版本；在电子电路设计行业中发行了ＡｕｔｏＣＡＤＥｌｅｃｔｒｉｃａｌ版本；在勘测、土方工程与道路设计行业发行了ＡｕｔｏｄｅｓｋＣｉｖｉｌ３Ｄ 版本。学校里教学、培训中所用的一般都是ＡｕｔｏＣＡＤＳｉｍｐｌｉｆｉｅｄ版本，没有特殊要求的服装、机械、电子、建筑行业的公司用的基本都是ＡｕｔｏＣＡＤＳｉｍｐｌｉｆｉｅｄ版本。所以ＡｕｔｏＣＡＤ Ｓｉｍｐｌｉｆｉｅｄ基本上算是通用版本。
上一页
下一页
返回
绪　　论

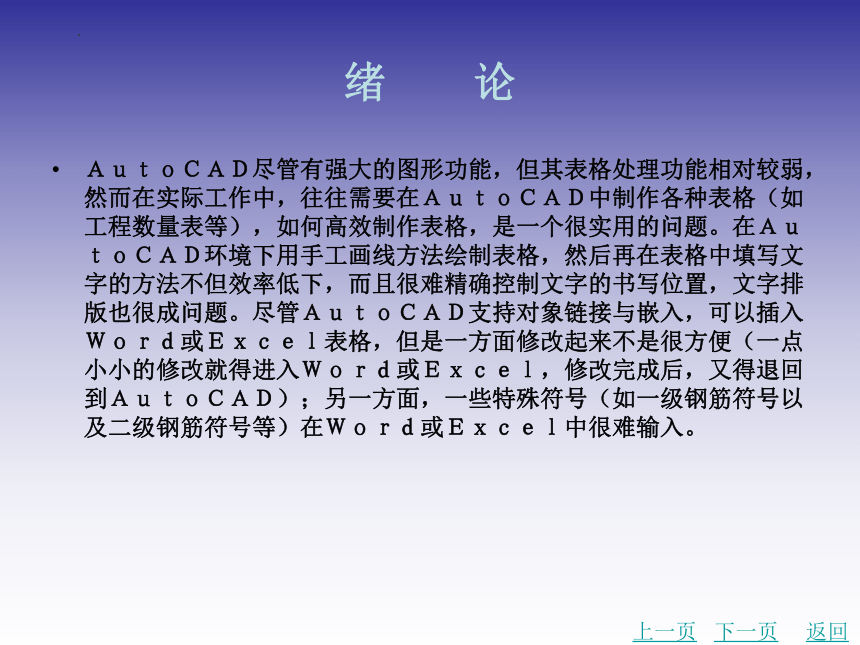

ＡｕｔｏＣＡＤ尽管有强大的图形功能，但其表格处理功能相对较弱，然而在实际工作中，往往需要在ＡｕｔｏＣＡＤ中制作各种表格（如工程数量表等），如何高效制作表格，是一个很实用的问题。在ＡｕｔｏＣＡＤ环境下用手工画线方法绘制表格，然后再在表格中填写文字的方法不但效率低下，而且很难精确控制文字的书写位置，文字排版也很成问题。尽管ＡｕｔｏＣＡＤ支持对象链接与嵌入，可以插入Ｗｏｒｄ或Ｅｘｃｅｌ表格，但是一方面修改起来不是很方便（一点小小的修改就得进入Ｗｏｒｄ或Ｅｘｃｅｌ，修改完成后，又得退回到ＡｕｔｏＣＡＤ）；另一方面，一些特殊符号（如一级钢筋符号以及二级钢筋符号等）在Ｗｏｒｄ或Ｅｘｃｅｌ中很难输入。
上一页
下一页
返回
绪　　论

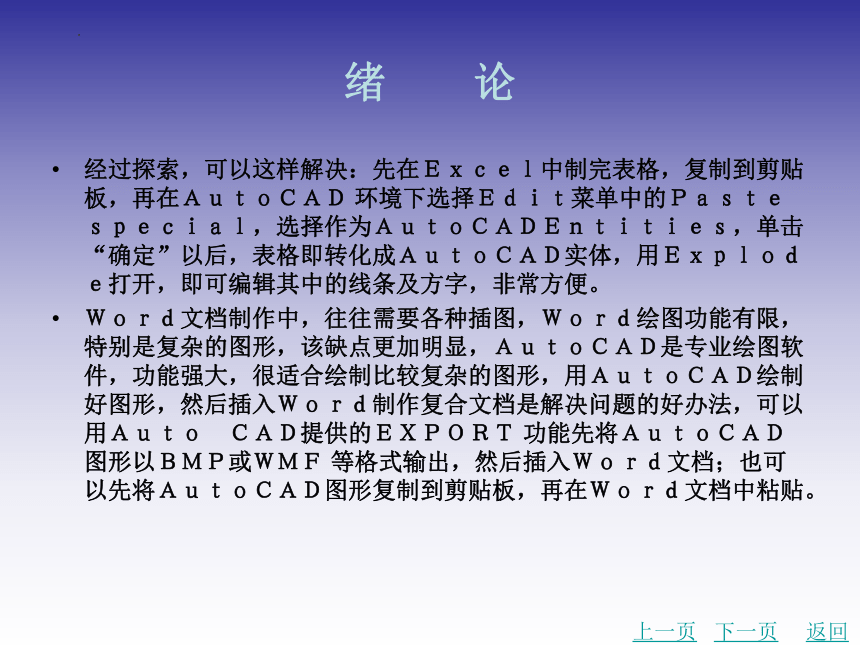

经过探索，可以这样解决：先在Ｅｘｃｅｌ中制完表格，复制到剪贴板，再在ＡｕｔｏＣＡＤ 环境下选择Ｅｄｉｔ菜单中的Ｐａｓｔｅｓｐｅｃｉａｌ，选择作为ＡｕｔｏＣＡＤＥｎｔｉｔｉｅｓ，单击“确定”以后，表格即转化成ＡｕｔｏＣＡＤ实体，用Ｅｘｐｌｏｄｅ打开，即可编辑其中的线条及方字，非常方便。
Ｗｏｒｄ文档制作中，往往需要各种插图，Ｗｏｒｄ绘图功能有限，特别是复杂的图形，该缺点更加明显，ＡｕｔｏＣＡＤ是专业绘图软件，功能强大，很适合绘制比较复杂的图形，用ＡｕｔｏＣＡＤ绘制好图形，然后插入Ｗｏｒｄ制作复合文档是解决问题的好办法，可以用Ａｕｔｏ?ＣＡＤ提供的ＥＸＰＯＲＴ 功能先将ＡｕｔｏＣＡＤ 图形以ＢＭＰ或ＷＭＦ 等格式输出，然后插入Ｗｏｒｄ文档；也可以先将ＡｕｔｏＣＡＤ图形复制到剪贴板，再在Ｗｏｒｄ文档中粘贴。
上一页
下一页
返回
绪　　论
须注意的是，由于ＡｕｔｏＣＡＤ默认背景颜色为黑色，而Ｗｏｒｄ背景颜色为白色，首先应将ＡｕｔｏＣＡＤ图形背景颜色改成白色。另外，ＡｕｔｏＣＡＤ图形插入Ｗｏｒｄ文档后，往往空边过大，效果不理想。利用Ｗｏｒｄ图片工具栏上的裁剪功能进行修整，空边过大问题即可解决。
ＡｕｔｏＣＡＤ提供了一个多义线线宽修改命令ＰＥＤＩＴ，来进行多义线线宽的修改（若不是多义线，则该命令将先转化成多义线，再改变其线宽），但是ＰＥＤＩＴ 操作不方便，每次只能选取１个实体操作，效率低下。ＡｕｔｏＣＡＤＲ１４附赠程序Ｂｏｎｕｓ提供了ＭＰＥＤＩＴ 命令，用于成批修改多义线线宽， 非常方便高效。ＡｕｔｏＣＡＤ２０００ 还可给实体指定线宽（ＬｉｎｅＷｅｉｇｈｔ）属性来修改线宽，只需选择要改变线宽的实体（实体集），改变线宽属性即可，线宽修改更加方便
上一页
下一页
返回
绪　　论
，须注意的是，ＬｉｎｅＷｅｉｇｈｔ属性线宽在屏幕的显示与否取决于系统变量ＷＤＩＳＰＬＡＹ，该变量为ＯＮ，则在屏幕上显示ＬｉｎｅＷｅｉｇｈｔ属性线宽，该变量为ＯＦＦ，则不显示。多义线线宽同ＬｉｎｅＷｅｉｇｈｔ线宽一样都可控制实体线宽，两者之间的区别是ＬｉｎｅＷｅｉｇｈｔ线宽是绝对线宽，而多义线线宽是相对线宽。也就是说，无论图形以多大尺寸打印，ＬｉｎｅＷｅｉｇｈｔ线宽都不变，而多义线线宽则随打印尺寸比例大小变化而变化，命令ＳＣＡＬＥ 对ＬｉｎｅＷｅｉｇｈｔ线宽没什么影响，无论实体被缩放多少倍，ＬｉｎｅＷｅｉｇｈｔ线宽都不变，而多义线线宽则随缩放比例改变而改变。
上一页
下一页
返回
绪　　论
由于没有安装打印机或想用别人高档打印机输入ＡｕｔｏＣＡＤ图形，需要到别的计算机去打印ＡｕｔｏＣＡＤ图形，但是别人的计算机也可能没安装ＡｕｔｏＣＡＤ，或者因为各种原因（如ＡｕｔｏＣＡＤ图形在别人的计算机上字体显示不正常，通过网络打印时网络打印不正常等），不能利用别人的计算机进行正常打印，这时，可以先在自己的计算机上将ＡｕｔｏＣＡＤ图形打印到文件，形成打印机文件，然后在别人的计算机上用ＤＯＳ的复制命令将打印机文件输出到打印机，方法为：ｃｏｐｙ＜打印机文件＞ｐｒｎ／ｂ。须注意的是，为了能使用该功能，需先在系统中添加别人的计算机上特定型号打印机，并将它设为默认打印机，另外，不要忘了在最后加／ｂ，表明以二进制形式将打印机文件输出到打印机。
上一页
下一页
返回
绪　　论
用户可以用鼠标一个一个地选择目标，选择的目标逐个添加到选择集中，另外，Ａｕｔｏ?ＣＡＤ还提供了Ｗｉｎｄｏｗ（以输入Ｗ 响应Ｓｅｌｅｃｔｏｂｊｅｃｔ，或直接在屏幕上自右至左拉一个矩形
框响应Ｓｅｌｅｃｔｏｂｊｅｃｔ），Ｃｒｏｓｓｉｎｇ（以输入Ｃ响应Ｓｅｌｅｃｔｏｂｊｅｃｔ，或直接在屏幕上自左至右拉一个矩形框响应Ｓｅｌｅｃｔｏｂｊｅｃｔ），Ｃｐｏｌｙｇｏｎ（以输入ＣＰ响应Ｓｅｌｅｃｔｏｂｊｅｃｔ），Ｗｐｏｌｙｇｏｎ（以输入ＷＰ响应Ｓｅｌｅｃｔｏｂｊｅｃｔ）等多种窗口方式选择目标，其中Ｗｉｎｄｏｗ 及Ｃｒｏｓｓｉｎｇ用于矩形窗口，而Ｗｐｏｌｙｇｏｎ及Ｃｐｏｌｙｇｏｎ用于多边形窗口，在Ｗｉｎｄｏｗ 及Ｗｐｏｌｙｇｏｎ方式下，只有当实体的所有部分都被包含在窗口时，实体才被选中，而在Ｃｒｏｓｓｉｎｇ及Ｃｐｏｌｙｇｏｎ方式下，只要实体的一部分包括在窗口内，实体就被选择。
上一页
下一页
返回
绪　　论
ＡｕｔｏＣＡＤ 还提供了Ｆｅｎｃｅ方式（以输入Ｆ响应Ｓｅｌｅｃｔｏｂｊｅｃｔ）选择实体，画出一条不闭合的折线，所有和该折线相交的实体即被选择。在选择目标时，有时会不小心选中不该选择的目标，这时用户可以输入Ｒ来响应Ｓｅｌｅｃｔｏｂｊｅｃｔｓ，然后把一些误选的目标从选择集中剔除，输入Ａ 后再向选择集中添加目标。当所选择实体和别的实体紧挨在一起时可在按住Ｃｔｒｌ键的同时连续单击鼠标左键，这时紧挨在一起的实体依次高亮度显示，直到所选实体高亮度显示，再按下Ｅｎｔｅｒ键（或单击鼠标右键），即选择了该实体。还可以有条件选择实体，即用Ｆｉｌｔｅｒ响应Ｓｅｌｅｃｔｏｂｊｅｃｔｓ。ＡｕｔｏＣＡＤ２０１０提供ＱｕｉｃｋＳｅｌｅｃｔ方式选择实体，功能和Ｆｉｌｔｅｒ的类似，但操作更简单方便。ＡｕｔｏＣＡＤ 提供的选择集的构造方法功能很强，灵活恰当地使用可使制图的效率大大提高。
上一页
下一页
返回
绪　　论
ＡｕｔｏＣＡＤ提供点坐标（ＩＤ）、距离（Ｄｉｓｔａｎｃｅ）、面积（Ａｒｅａ）的查询，给图形的分析带来了很大方便，但是在实际工作中，有时还须查询实体质量属性特性，ＡｕｔｏＣＡＤ提供实体质量属性查询（ＭａｓｓＰｒｏｐｅｒｔｉｅｓ），可以方便查询实体的惯性矩、面积矩、实体的质心等。须注意的是，对于曲线、多义线构造的闭合区域，应先用Ｒｅｇｉｏｎ命令将闭合区域面域化，再执行质量属性查询，才可查询实体的惯性矩、面积矩、实体的质心等属性。
ＡｕｔｏＣＡＤ左手键是使用ＡｕｔｏＣＡＤ绘图最为有效、迅速的方法，依据自己爱好设置命令快捷键，使用左手输入命令，可节省大量绘图时间。
上一页
下一页
返回
绪　　论
ＡｕｔｏＣＡＤ２０１０于２００９年３月２３日发布，最新版本的ＡｕｔｏＣＡＤ引入了全新功能，其中包括自由形式的设计工具，参数化绘图，并加强ＰＤＦ格式的支持。借助ＡｕｔｏＣＡＤ，可以
安全、高效和准确地与客户共享设计数据，可以体验本地ＤＷＧ 格式所带来的强大优势。ＤＷＧ是业界使用最广泛的设计数据格式之一，用户可以通过它让所有人员随时了解自己最新设计决策。借助支持演示的图形、渲染工具和强大的绘图和三维打印功能，工程设计将会更加出色。
