2.1 轴网的概念
2.2 轴网的创建
2.3 轴网的标注
2.4 轴网的编辑
项目2 创建轴网
目录
Content
2.5 轴号的编辑

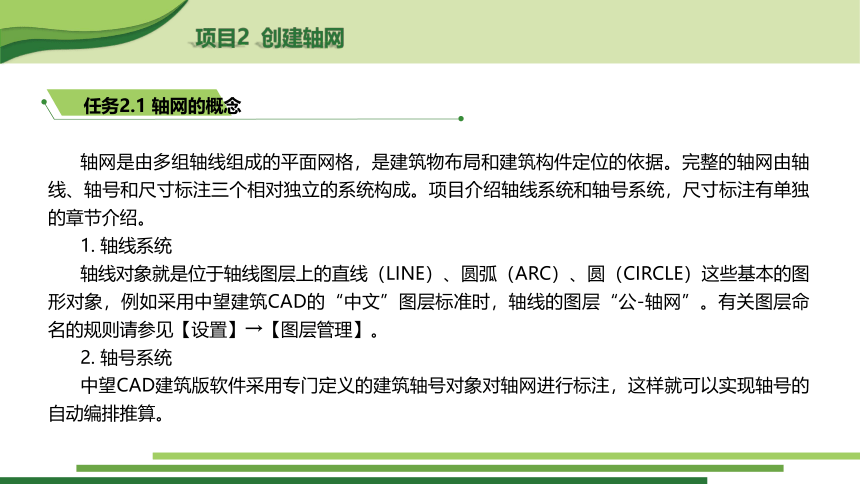

轴网是由多组轴线组成的平面网格，是建筑物布局和建筑构件定位的依据。完整的轴网由轴线、轴号和尺寸标注三个相对独立的系统构成。项目介绍轴线系统和轴号系统，尺寸标注有单独的章节介绍。
1. 轴线系统
轴线对象就是位于轴线图层上的直线（LINE）、圆弧（ARC）、圆（CIRCLE）这些基本的图形对象，例如采用中望建筑CAD的“中文”图层标准时，轴线的图层“公-轴网”。有关图层命名的规则请参见【设置】→【图层管理】。
2. 轴号系统
中望CAD建筑版软件采用专门定义的建筑轴号对象对轴网进行标注，这样就可以实现轴号的自动编排推算。
任务2.1 轴网的概念

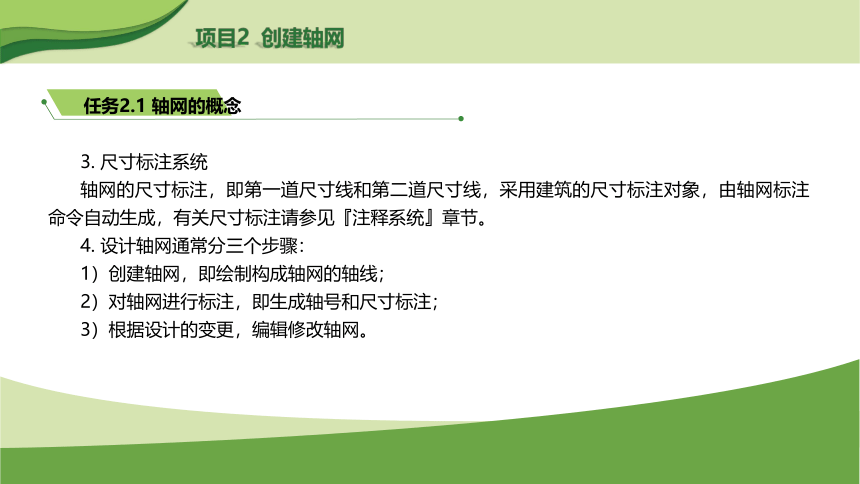

3. 尺寸标注系统
轴网的尺寸标注，即第一道尺寸线和第二道尺寸线，采用建筑的尺寸标注对象，由轴网标注命令自动生成，有关尺寸标注请参见『注释系统』章节。
4. 设计轴网通常分三个步骤：
1）创建轴网，即绘制构成轴网的轴线；
2）对轴网进行标注，即生成轴号和尺寸标注；
3）根据设计的变更，编辑修改轴网。
任务2.1 轴网的概念
2.2 轴网的创建
2.1 轴网的概念
2.3 轴网的标注
2.4 轴网的编辑
项目2 创建轴网
目录
Content
2.5 轴号的编辑
任务2.2 轴网的创建

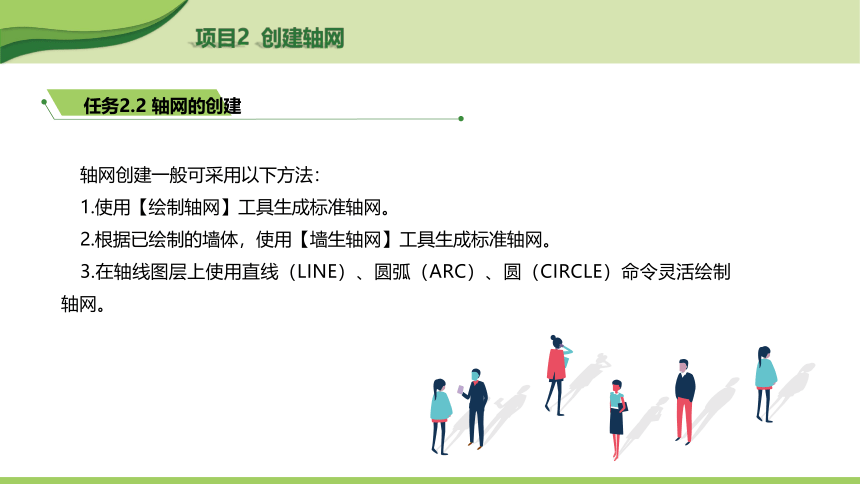

轴网创建一般可采用以下方法：
1.使用【绘制轴网】工具生成标准轴网。
2.根据已绘制的墙体，使用【墙生轴网】工具生成标准轴网。
3.在轴线图层上使用直线（LINE）、圆弧（ARC）、圆（CIRCLE）命令灵活绘制轴网。

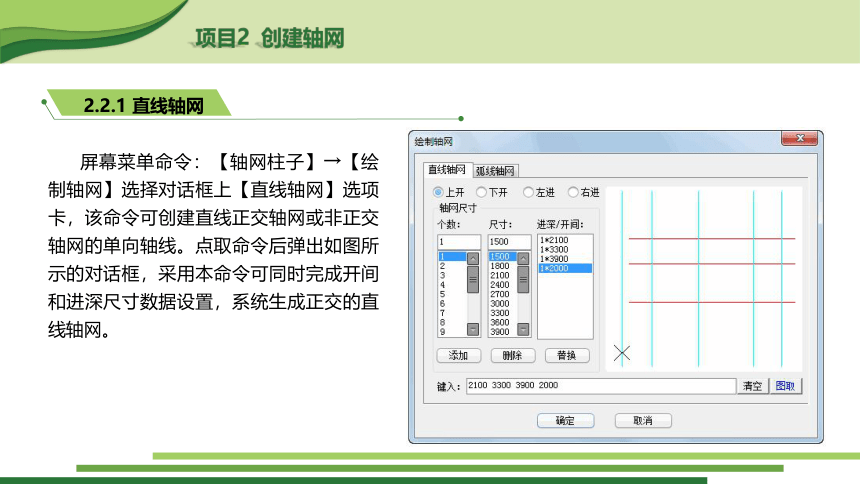

屏幕菜单命令：【轴网柱子】→【绘制轴网】选择对话框上【直线轴网】选项卡，该命令可创建直线正交轴网或非正交轴网的单向轴线。点取命令后弹出如图所示的对话框，采用本命令可同时完成开间和进深尺寸数据设置，系统生成正交的直线轴网。
2.2.1 直线轴网

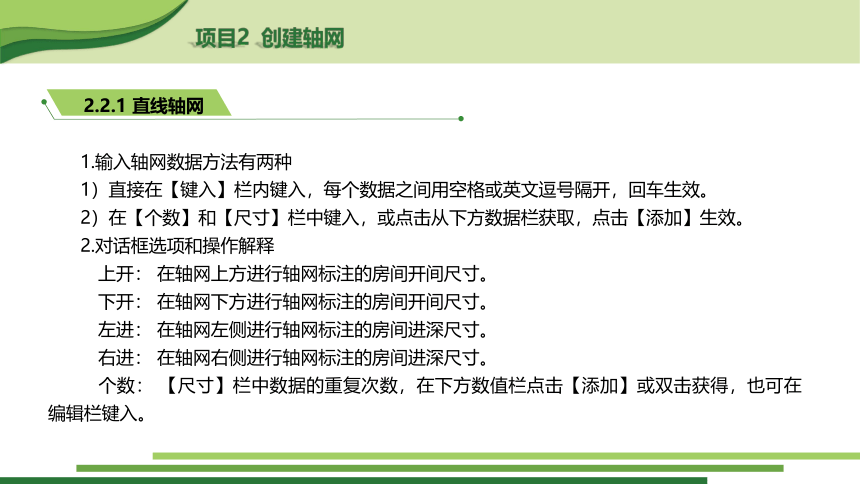

1.输入轴网数据方法有两种
1）直接在【键入】栏内键入，每个数据之间用空格或英文逗号隔开，回车生效。
2）在【个数】和【尺寸】栏中键入，或点击从下方数据栏获取，点击【添加】生效。
2.对话框选项和操作解释
上开： 在轴网上方进行轴网标注的房间开间尺寸。
下开： 在轴网下方进行轴网标注的房间开间尺寸。
左进： 在轴网左侧进行轴网标注的房间进深尺寸。
右进： 在轴网右侧进行轴网标注的房间进深尺寸。
个数： 【尺寸】栏中数据的重复次数，在下方数值栏点击【添加】或双击获得，也可在编辑栏键入。
2.2.1 直线轴网

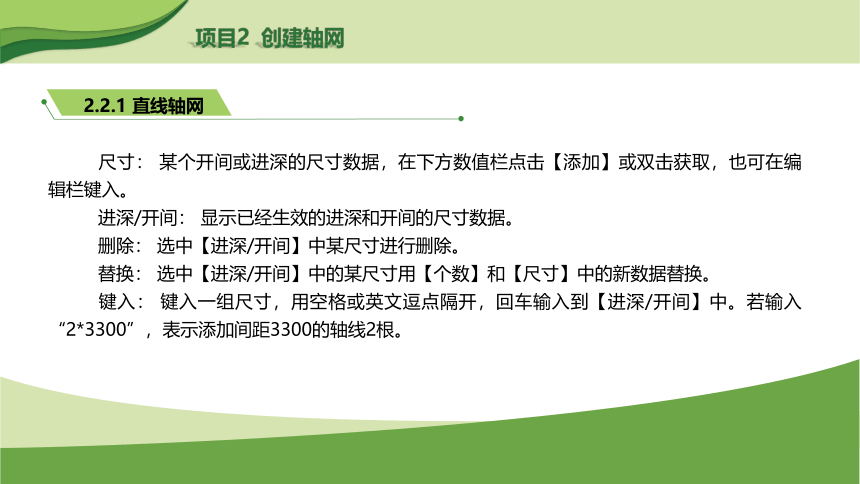

尺寸： 某个开间或进深的尺寸数据，在下方数值栏点击【添加】或双击获取，也可在编辑栏键入。
进深/开间： 显示已经生效的进深和开间的尺寸数据。
删除： 选中【进深/开间】中某尺寸进行删除。
替换： 选中【进深/开间】中的某尺寸用【个数】和【尺寸】中的新数据替换。　
键入： 键入一组尺寸，用空格或英文逗点隔开，回车输入到【进深/开间】中。若输入“2*3300”，表示添加间距3300的轴线2根。
2.2.1 直线轴网

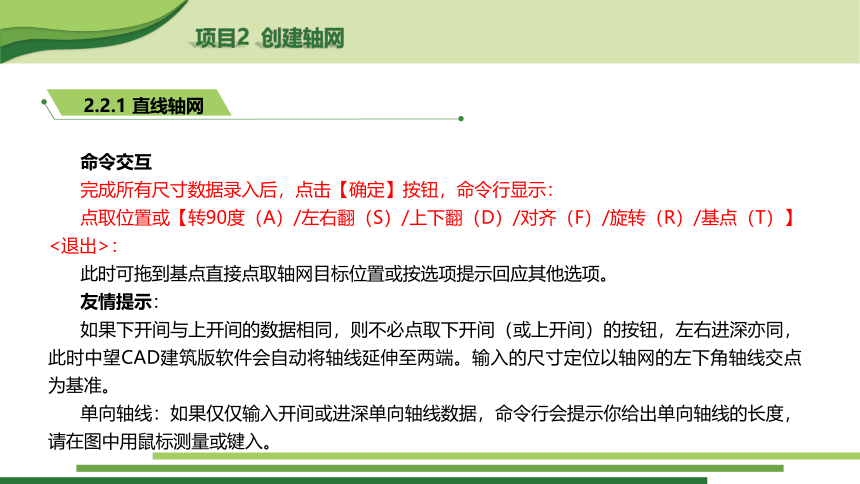

命令交互
完成所有尺寸数据录入后，点击【确定】按钮，命令行显示：
点取位置或【转90度（A）/左右翻（S）/上下翻（D）/对齐（F）/旋转（R）/基点（T）】<退出>：
此时可拖到基点直接点取轴网目标位置或按选项提示回应其他选项。
友情提示：
如果下开间与上开间的数据相同，则不必点取下开间（或上开间）的按钮，左右进深亦同，此时中望CAD建筑版软件会自动将轴线延伸至两端。输入的尺寸定位以轴网的左下角轴线交点为基准。
单向轴线：如果仅仅输入开间或进深单向轴线数据，命令行会提示你给出单向轴线的长度，请在图中用鼠标测量或键入。
2.2.1 直线轴网
3.绘制直线轴网
2.2.1 直线轴网

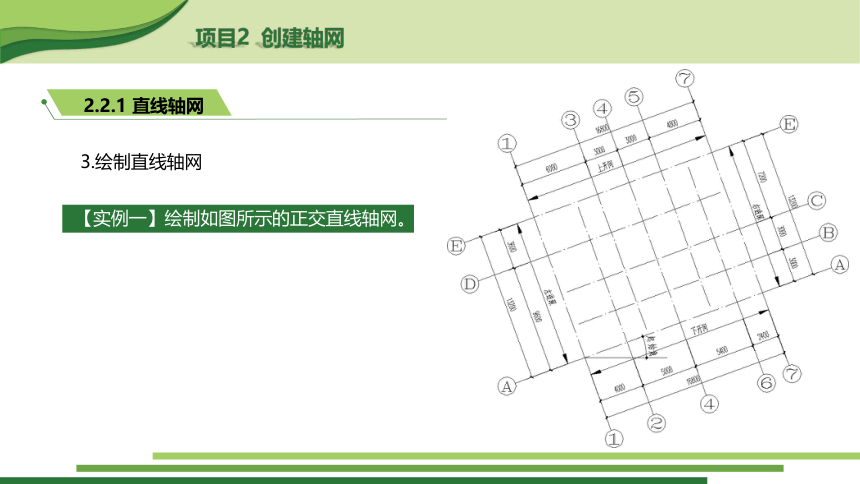

【实例一】绘制如图所示的正交直线轴网。

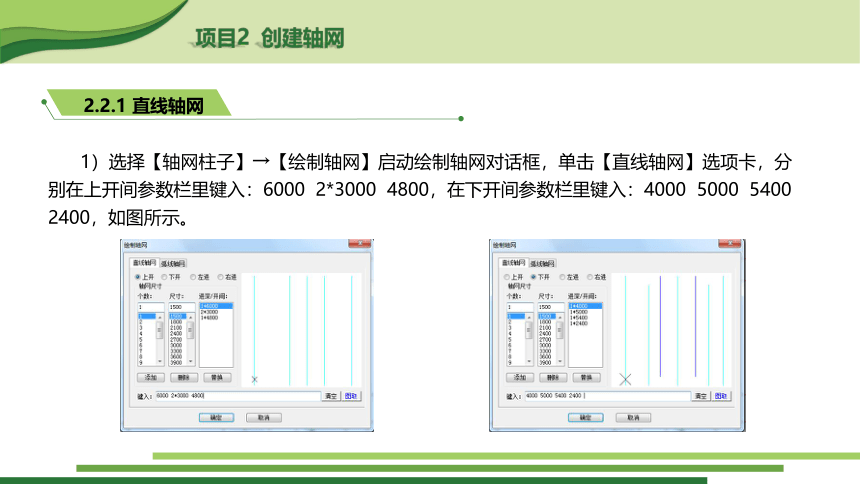

1）选择【轴网柱子】→【绘制轴网】启动绘制轴网对话框，单击【直线轴网】选项卡，分别在上开间参数栏里键入：6000 2*3000 4800，在下开间参数栏里键入：4000 5000 5400 2400，如图所示。
2.2.1 直线轴网

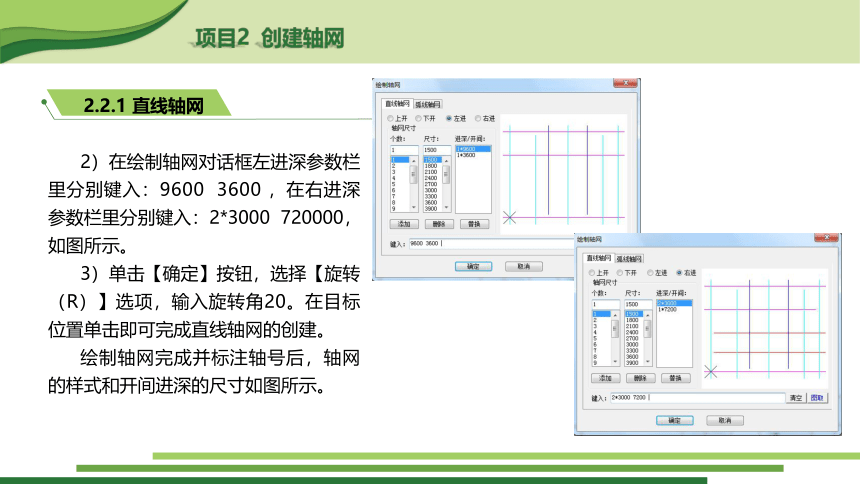

2）在绘制轴网对话框左进深参数栏里分别键入：9600 3600 ，在右进深参数栏里分别键入：2*3000 720000，如图所示。
3）单击【确定】按钮，选择【旋转（R）】选项，输入旋转角20。在目标位置单击即可完成直线轴网的创建。
绘制轴网完成并标注轴号后，轴网的样式和开间进深的尺寸如图所示。
2.2.1 直线轴网
2.2.1 直线轴网
【实例二】绘制如图所示斜交直线轴网。
使用【直线轴网】命令分别生成开间和进深两个方向的轴线，然后将两组单向轴线分别旋转后组合生成斜交轴网，如图所示。
1）首先只输入开间数据，进深为空，确定后命令行提示：单向轴线长度<8100>：
输入开间轴线的长度，或在图中取两点间距。
2）确定开间轴线的位置和转角
3）用同样的方法创建进深轴线
当然也可以用直线（LINE）命令直接在轴线图层上创建上图的斜交轴网。
屏幕菜单命令：【轴网柱子】→【绘制轴网】
选择对话框上【弧线轴网】选项卡，弧形轴网由一组同心圆弧线和过圆心的辐射线组成，对话框如右图。
2.2.2 弧线轴网
1.对话框选项和操作解释
开间：由旋转方向决定的房间开间划分序列，用角度表示，以度为单位。
进深：半径方向上由内到外的的房间划分尺寸。
起始半径：最内侧环向轴线的半径，最小值为零。可图中点取半径长度。
起始角度：起始边与X轴正方向的夹角。可图中点取弧线轴网的起始方向。
绘起边/绘终边：确定两端辐射线是否绘制，当弧线轴网与直线轴网相连时，此边线不要画以免产生重合轴线。
特别提示：
开间的总和为360度时，将生成弧线轴网的特例-圆轴网。
2.2.2 弧线轴网
2.2.2 弧线轴网
2.绘制弧形轴网
【实例三】绘制如图所示弧形轴网。
1）选择【轴网柱子】→【绘制轴网】启动绘制轴网对话框，单击【弧线轴网】选项卡，分别在开间（角度）参数栏里键入：20 3*30，在进深（尺寸）参数栏里键入：1500 900。
2）在【起始角】参数栏里输入：20，在【起始半径】参数栏里输入：1200。旋转方向按默认逆时针，绘起边和绘终边按默认处于选中状态。
3）单击【确定】按钮，在目标位置单击即可完成弧线轴网的创建。如图所示。
2.2.2 弧线轴网
2.2.2 弧线轴网
【实例四】绘制如图所示圆形轴网。
1）选择【轴网柱子】→【绘制轴网】启动绘制轴网对话框，单击【弧线轴网】选项卡，分别在开间（角度）参数栏里键入：3*30 60 30 3*30 2*45（360°），在进深（尺寸）参数栏里键入：2*1800。
2）在【起始角】参数栏里输入：0，在【起始半径】参数栏里输入：3000。旋转方向按默认逆时针，绘起边和绘终边按默认处于选中状态。
3）单击【确定】按钮，在目标位置单击即可完成弧线轴网的创建。如图所示。
2.2.2 弧线轴网
2.2.3 墙生轴网
屏幕菜单命令：【轴网柱子】→【墙生轴网】
此功能主要为建筑方案设计服务，用户在设计初期的方案设计阶段按功能需求进行布局，用墙体分割完成平面方案后，再生成轴网。
首先用创建墙体命令构思各个房间的平面格局，可以用夹点拖拽和其他墙体编辑命令甚至中望CAD建筑版软件编辑命令反复推敲墙体的位置，待方案确定后再用本命令自动生成轴网。这个流程很像先布置轴网后画墙体的逆向过程，究竟采用什么方式开始设计完全由用户自己决定。命令完成后，在墙体基线位置上自动生成没有标注轴号和尺寸的轴网，如图所示。
2.2.4 组合轴网
建筑设计实践中，轴网布局的情况千变万化，中望CAD建筑版软件提倡采用灵活的方法获取特殊和复杂的轴网，这里介绍直线轴网与弧线轴网的组合连接方法，如图所示。
直线轴网和弧形轴网的绘制前面已经叙述，二者的组合轴网需要注意结合处的共用轴线处理，如果有了重叠轴线，标注时会给系统的判断带来困难甚至罢工，直接的后果是轴网标注既使采用了【共用轴号】也会有重叠轴号现象，导致后面的轴号编排错误以及后期的编辑困难。
2.3 轴网的标注
2.1 轴网的概念
2.2 轴网的创建
2.4 轴网的编辑
项目2 创建轴网
目录
Content
2.5 轴号的编辑
任务2.3 轴网的标注
轴网的标注有轴号标注和尺寸标注两项，中望CAD建筑版软件会自动一次性智能完成，但二者属两个不同自定义对象，在图中是分开独立存在的，而编辑时又是互相关联的。
2.3.1 整体标注
屏幕菜单命令：【轴网柱子】→【轴网标注】
本命令对起止轴线之间的一组平行轴线进行标注。能够自动完成矩形、弧形、圆形轴网以及单向轴网和复合轴网的轴号和尺寸标注。
1.操作步骤
1）选择【轴网柱子】→【轴网标注】打开【轴网轴标】对话框列出的参数和选项。
2）用鼠标选择起始轴线。
3）用鼠标选择终止轴线。标注实例如图所示。
2.3.1 整体标注
2.对话框选项和操作解释
单侧标注：只在轴网点取的那一侧标注轴号和尺寸，另一侧不标。
双侧标注：轴网的两侧都标注。
共用轴号：勾选此复选框后，表示起始轴号由所选择的已有轴号后续数字或字母决定。
起始轴号：系统一般默认为1或者A，若不使用默认时，可以在此输入自定义起始轴号。
2.3.1 整体标注
【实例五】组合轴网的标注。
选取【共用轴号】后的标注操作示意如图所示。
2.3.2 轴号标注
屏幕菜单命令：【轴网柱子】→【轴号标注】（ZHBZ）
本命令只对单个轴线标注轴号，标注出的轴号独立存在，不与已经存在的轴号系统和尺寸系统发生关联。因此不适用于一般的平面图轴网，常用于立面图与剖面图、房间详图等个别单独的轴线标注。
2.4 轴网的编辑
2.1 轴网的概念
2.2 轴网的创建
2.3 轴网的标注
项目2 创建轴网
目录
Content
2.5 轴号的编辑
任务2.4 轴网的编辑
轴网标注完成后，在设计过程的反复调整中，经常要增加和删除轴线，并更新相应的轴号和尺寸标注。
2.4.1 添加轴线
屏幕菜单命令：【轴网柱子】→【添加轴线】（TJZX）
本命令一般在轴网标注完成后，以某一根已经存在的轴线为参考，根据鼠标拖动的方向和键入的偏移距离创建一根新轴线，同时标注上新轴号融入到已存在的参考轴号系统中。本功能对直线轴网和弧线轴网均有效。
2.4.1 添加轴线
1.操作步骤
1）选择参考轴线<退出>: 选择参考轴线；
2）命令行提示“新增轴线是否作为附加轴线 【是（Y）/否（N）】”，回应Y，添加的轴线作为紧前轴线的附加轴线，标出附加轴号；回应N，添加的轴线作为一根主轴线插入到指定的位置，标出主轴号，其后的轴号自动更新。
3）对于直线轴网和弧线轴网，接下来的操作提示略有不同。直线轴网提示“偏移距离”，弧线轴网提示“输入角度”，此时拖动预览的新轴线确定偏移方向，同时键入“偏移距离”或“角度”，回车完成添加新轴线。
特别提示：
参考轴线可任选，只要新插入的轴线位置明确就可以，但选择相邻轴线做参考更容易控制。添加的轴线是否自动标注轴号，依据参考轴线是否已经有轴号。拖动新轴线决定添加的方向。
2.4.2 删除轴线
系统没有提供一次性到位的删除轴线的命令，用户按下述步骤完成轴线删除：
1.删除轴线对象
2.删除轴号对象，见任务2.5节
3.删除第二道尺寸线的标注点，或用夹点合并
2.4.3 轴改线型
右键菜单命令：〈选中轴线〉→【轴改线型】（ZGXX）
在点划线和连续线两种线型之间切换。建筑制图标准要求轴线必须使用点划线，然而很多构件在定位的时候都需要捕捉轴线交点，但点划线交点不好进行对象捕捉。因此通常在绘图过程中使用连续线，在输出的时候才切换为点划线。
2.4.4 智剪轴网
右键菜单命令：〈选中轴线〉→【智剪轴网】（ZJ中望）
本命令根据轴线上的外墙和内墙关系，辅助用户智能修剪多余的轴线，使图面整洁干净。
1.操作要点：
1）根据外墙来判断是否达到建筑的轮廓，所以要求必须设置外墙，建议绘图时墙体类型选“外墙”，或者后期用【识别内外】/【搜索房间】分出内外。
2）轴线上无墙，不修剪。
3）轴线上有墙，如墙的一端交与外墙且未穿越内墙时，该端不修剪，否则修剪，另一端按同规则判别。
4）轴线修剪外延长度（默认自墙基端点算起400）。
2.5 轴号的编辑
2.1 轴网的概念
2.2 轴网的创建
2.3 轴网的标注
项目2 创建轴网
目录
Content
2.4 轴网的编辑
任务2.5 轴号的编辑
轴号对象是一个专门为建筑轴网定义的标注符号，一个轴号对象通常就是轴网的开间或进深方向上的一排轴号（可以包括双侧），因此可以实现智能排号。当然也可以是每一个轴号就是一个图形对象，例如详图和立、剖面的轴号。
轴号常用的编辑是夹点编辑和在位编辑，专用的编辑命令都在右键菜单。如图所示。
特别提示：
如果要更改轴号的字体，请用特性表指定轴号对象新的文字样式，或修改现有文字样式（_AXIS）所采用的字体。
2.5.1 修改编号
通用的轴号编辑方法推荐使用在位编辑，操作步骤是：
1、选中轴号对象，然后单击圆圈，即进入在位编辑状态。
2、输入新轴号，如果要关联修改后续的一系列编号，按回车后续轴号即重排，按键则只修改当前编号。在位编辑集成了单轴改号和多轴排号的功能。
2.5.2 主附变换
右键菜单命令：〈选中轴号〉→【主附变换】（ZFBH）
本命令将已有的轴号在主轴号和附轴号之间变换，并可选择是否重排。执行命令后框选被变换的轴号，支持多个连续的轴号一次变换，也支持连续操作。右图给出了原轴号3被变换成附轴号前后的不同形式。
2.5.3 夹点编辑
中望CAD建筑版软件给轴号系统提供了一些专用夹点，用户可以用鼠标拖拽这些夹点编
辑轴号，每个夹点的用途均有提示，如图所示。
特别是轴号拥挤的时候，只能使用夹点来消除拥挤的图面，例如使用轴号外偏，如果仍然拥挤，可以单轴引出。
2.5.4 添补轴号
右键菜单命令：〈选中轴号〉→【添补轴号】（TBZH）
本命令在已有轴号系统中，添加一个新轴号。
1.操作步骤
1）选择参考轴号
2）输入新轴号位置
3）指出新轴号的是否双侧显示
4）指出新轴号是否为附加轴号
2.5.5 删除轴号
右键菜单命令：〈选中轴号〉→【删除轴号】（SCZH）
本命令可删除轴号系统中某个轴号，其后面的相关联的所有轴号均自动更新。
2.5.6 轴号隐藏和显示
右键菜单命令：〈选中轴号〉→【轴号隐显】（ZHYX）
右键菜单命令：〈选中轴号〉→【变标注侧】（BBZC）
【轴号隐藏】 本命令控制轴号的显示状态，在隐藏和显示之间切换，即含有两个命令：轴号隐藏和轴号显示。
【轴号隐藏】 框选轴号使其隐藏起来，选中后轴号变成浅灰色，命令结束后灰色轴号隐藏掉。如果是双侧轴号，按住键同时双侧同时隐藏。
【轴号显示】相当于【轴号隐藏】的反操作，将隐藏掉的轴号显示出来，操作方法与【轴号隐藏】相同。
【变标注侧】本命令控制整体轴号在本侧、对侧和双侧三种显示状态之间进行切换。
2.5.7 倒排轴号
右键菜单命令：〈选中轴号〉→【倒排轴号】（DPZH）
本命令将一排轴号反向编号。对建筑单元进行镜像（MIRROR）后，轴号也跟着镜像了，然而轴号的编号的规则是不可镜像的，因此需要对轴号进行逆排，恢复正常的编号规则，如图所示。
