(共29张PPT)

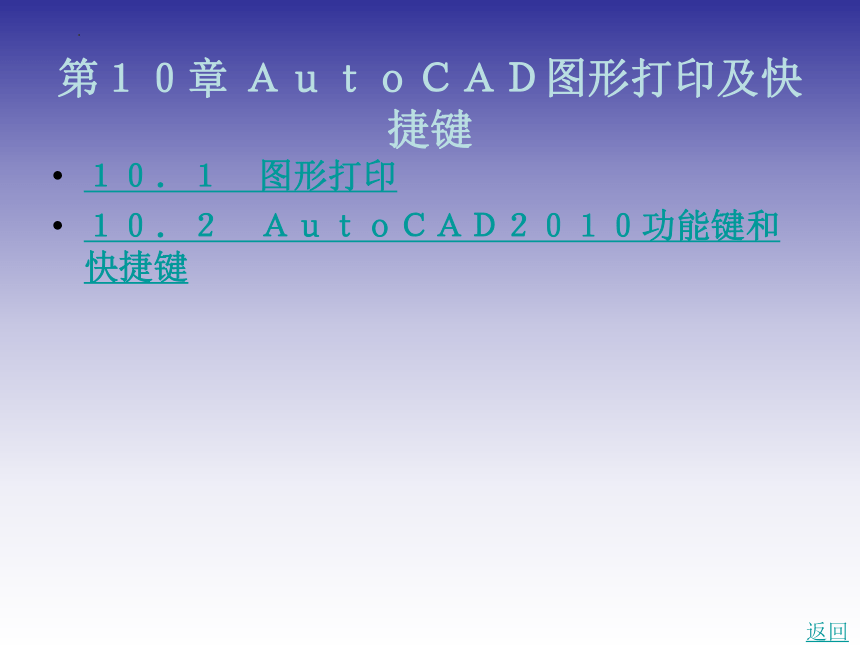

第10章 AutoCAD图形打印及快捷键
10.1 图形打印
10.2 AutoCAD2010功能键和快捷键
返回

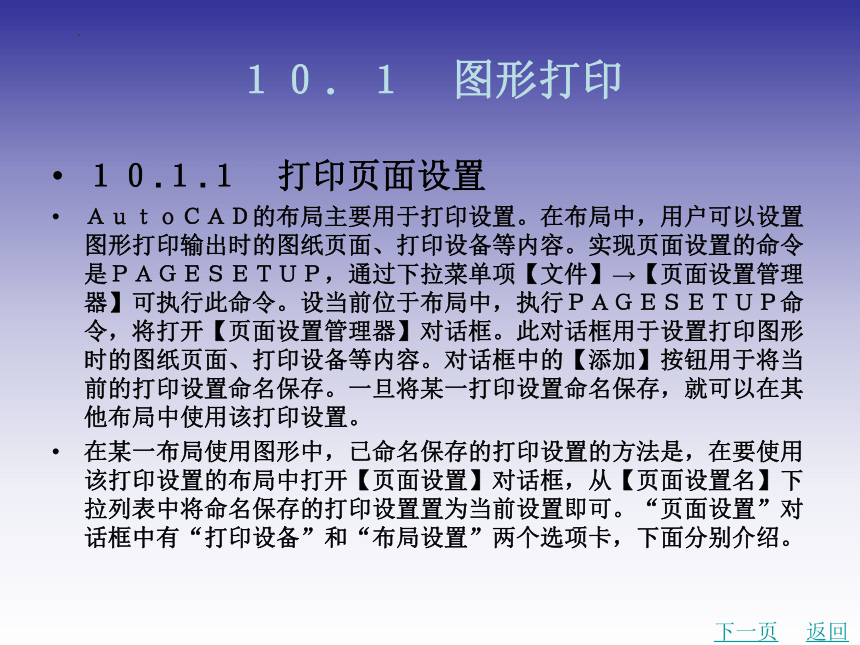

10.1 图形打印
10.1.1 打印页面设置
AutoCAD的布局主要用于打印设置。在布局中,用户可以设置图形打印输出时的图纸页面、打印设备等内容。实现页面设置的命令是PAGESETUP,通过下拉菜单项【文件】→【页面设置管理器】可执行此命令。设当前位于布局中,执行PAGESETUP命令,将打开【页面设置管理器】对话框。此对话框用于设置打印图形时的图纸页面、打印设备等内容。对话框中的【添加】按钮用于将当前的打印设置命名保存。一旦将某一打印设置命名保存,就可以在其他布局中使用该打印设置。
在某一布局使用图形中,已命名保存的打印设置的方法是,在要使用该打印设置的布局中打开【页面设置】对话框,从【页面设置名】下拉列表中将命名保存的打印设置置为当前设置即可。“页面设置”对话框中有“打印设备”和“布局设置”两个选项卡,下面分别介绍。
下一页
返回

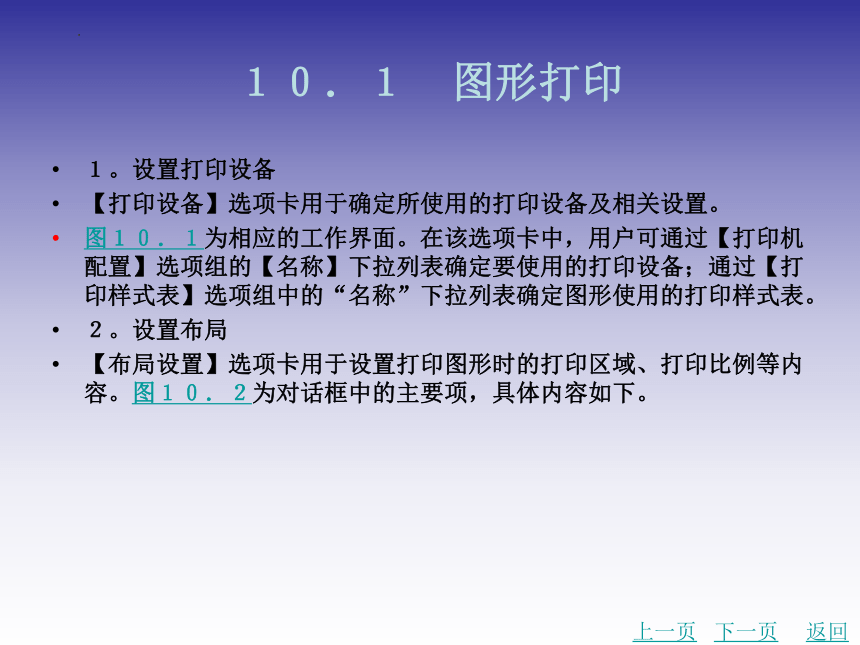

10.1 图形打印
1。设置打印设备
【打印设备】选项卡用于确定所使用的打印设备及相关设置。
图10.1为相应的工作界面。在该选项卡中,用户可通过【打印机配置】选项组的【名称】下拉列表确定要使用的打印设备;通过【打印样式表】选项组中的“名称”下拉列表确定图形使用的打印样式表。
2。设置布局
【布局设置】选项卡用于设置打印图形时的打印区域、打印比例等内容。图10.2为对话框中的主要项,具体内容如下。
上一页
下一页
返回

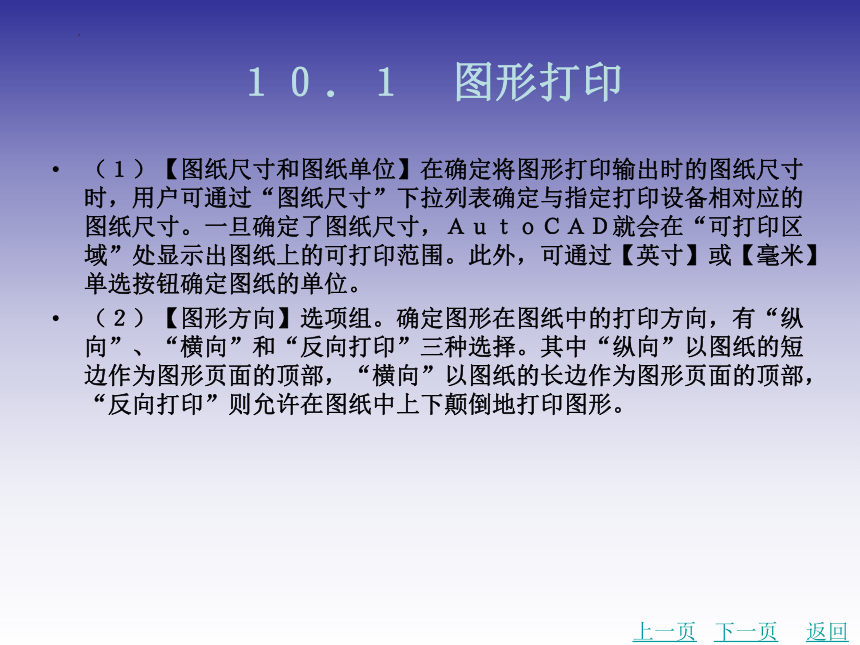

10.1 图形打印
(1)【图纸尺寸和图纸单位】在确定将图形打印输出时的图纸尺寸时,用户可通过“图纸尺寸”下拉列表确定与指定打印设备相对应的图纸尺寸。一旦确定了图纸尺寸,AutoCAD就会在“可打印区域”处显示出图纸上的可打印范围。此外,可通过【英寸】或【毫米】单选按钮确定图纸的单位。
(2)【图形方向】选项组。确定图形在图纸中的打印方向,有“纵向”、“横向”和“反向打印”三种选择。其中“纵向”以图纸的短边作为图形页面的顶部,“横向”以图纸的长边作为图形页面的顶部,“反向打印”则允许在图纸中上下颠倒地打印图形。
上一页
下一页
返回

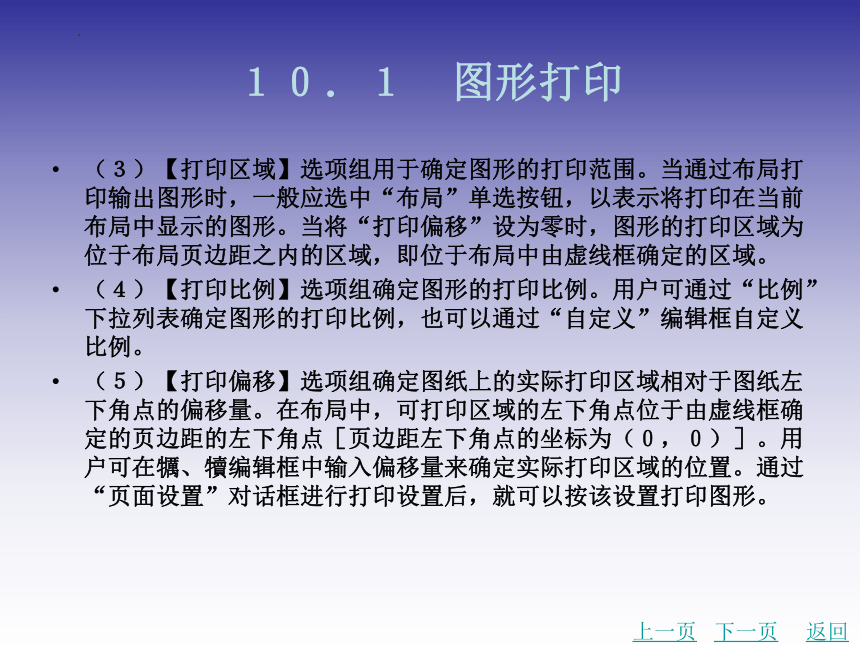

10.1 图形打印
(3)【打印区域】选项组用于确定图形的打印范围。当通过布局打印输出图形时,一般应选中“布局”单选按钮,以表示将打印在当前布局中显示的图形。当将“打印偏移”设为零时,图形的打印区域为位于布局页边距之内的区域,即位于布局中由虚线框确定的区域。
(4)【打印比例】选项组确定图形的打印比例。用户可通过“比例”下拉列表确定图形的打印比例,也可以通过“自定义”编辑框自定义比例。
(5)【打印偏移】选项组确定图纸上的实际打印区域相对于图纸左下角点的偏移量。在布局中,可打印区域的左下角点位于由虚线框确定的页边距的左下角点[页边距左下角点的坐标为(0,0)]。用户可在犡、犢编辑框中输入偏移量来确定实际打印区域的位置。通过“页面设置”对话框进行打印设置后,就可以按该设置打印图形。
上一页
下一页
返回

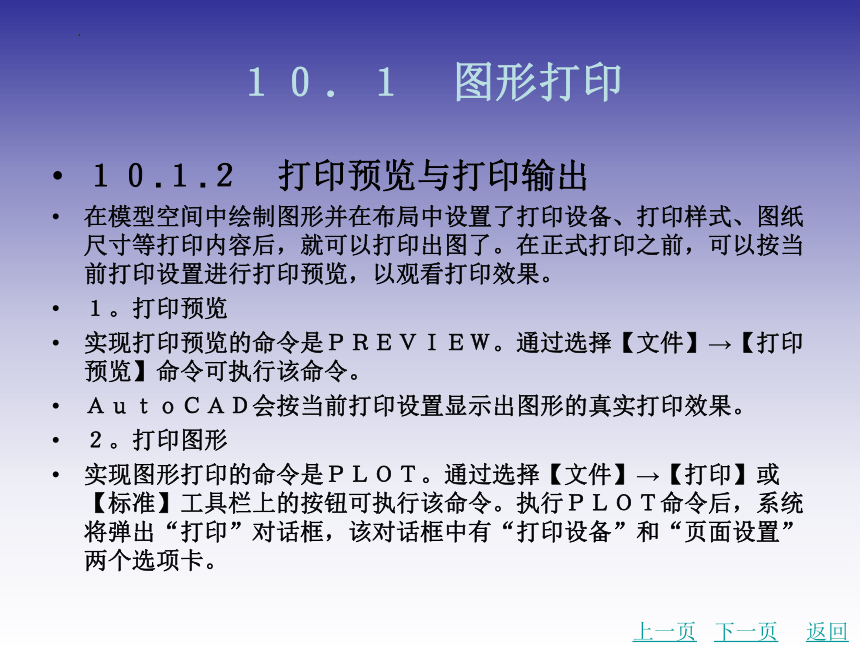

10.1 图形打印
10.1.2 打印预览与打印输出
在模型空间中绘制图形并在布局中设置了打印设备、打印样式、图纸尺寸等打印内容后,就可以打印出图了。在正式打印之前,可以按当前打印设置进行打印预览,以观看打印效果。
1。打印预览
实现打印预览的命令是PREVIEW。通过选择【文件】→【打印预览】命令可执行该命令。
AutoCAD会按当前打印设置显示出图形的真实打印效果。
2。打印图形
实现图形打印的命令是PLOT。通过选择【文件】→【打印】或【标准】工具栏上的按钮可执行该命令。执行PLOT命令后,系统将弹出“打印”对话框,该对话框中有“打印设备”和“页面设置”两个选项卡。
上一页
下一页
返回
10.1 图形打印

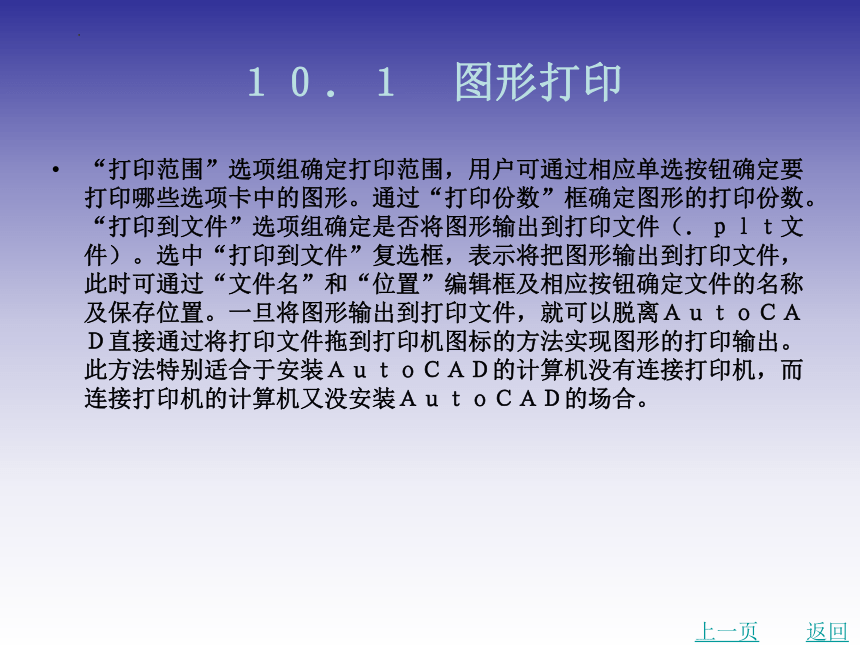

“打印范围”选项组确定打印范围,用户可通过相应单选按钮确定要打印哪些选项卡中的图形。通过“打印份数”框确定图形的打印份数。“打印到文件”选项组确定是否将图形输出到打印文件(.plt文件)。选中“打印到文件”复选框,表示将把图形输出到打印文件,此时可通过“文件名”和“位置”编辑框及相应按钮确定文件的名称及保存位置。一旦将图形输出到打印文件,就可以脱离AutoCAD直接通过将打印文件拖到打印机图标的方法实现图形的打印输出。此方法特别适合于安装AutoCAD的计算机没有连接打印机,而连接打印机的计算机又没安装AutoCAD的场合。
上一页
返回

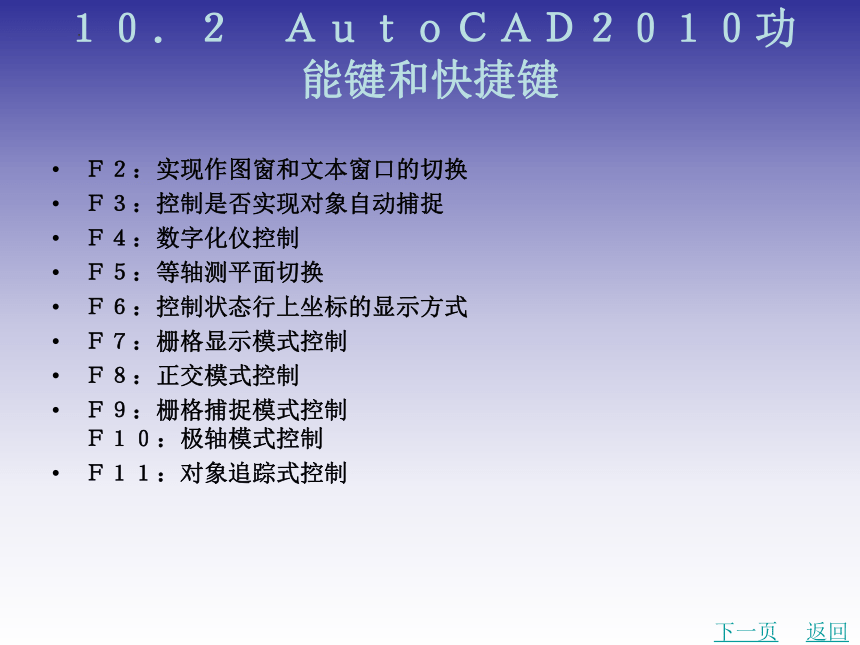

10.2 AutoCAD2010功能键和快捷键
F2:实现作图窗和文本窗口的切换
F3:控制是否实现对象自动捕捉
F4:数字化仪控制
F5:等轴测平面切换
F6:控制状态行上坐标的显示方式
F7:栅格显示模式控制
F8:正交模式控制
F9:栅格捕捉模式控制
F10:极轴模式控制
F11:对象追踪式控制
下一页
返回

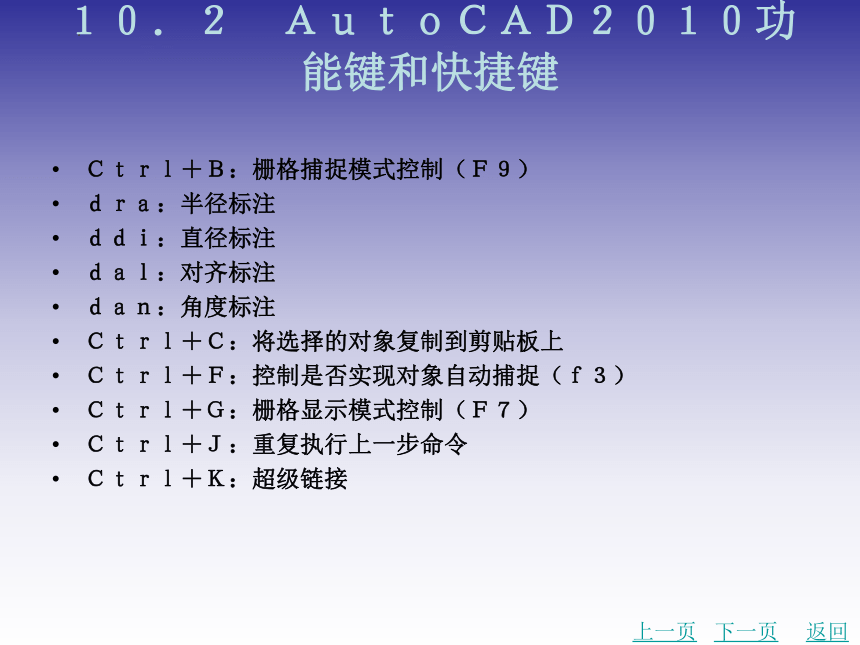

10.2 AutoCAD2010功能键和快捷键
Ctrl+B:栅格捕捉模式控制(F9)
dra:半径标注
ddi:直径标注
dal:对齐标注
dan:角度标注
Ctrl+C:将选择的对象复制到剪贴板上
Ctrl+F:控制是否实现对象自动捕捉(f3)
Ctrl+G:栅格显示模式控制(F7)
Ctrl+J:重复执行上一步命令
Ctrl+K:超级链接
上一页
下一页
返回
10.2 AutoCAD2010功能键和快捷键
Ctrl+N:新建图形文件
Ctrl+M:打开选项对话框
AR:阵列(array)
AV:打开视图对话框(dsviewer)
SE:打开对象自动捕捉对话框
ST:打开字体设置对话框(style)
SO:绘制二围面(2dsolid)
SP:拼音的校核(spell)
SC:缩放比例(scale)
SN:栅格捕捉模式设置(snap)
DT:文本的设置(dtext)
上一页
下一页
返回
10.2 AutoCAD2010功能键和快捷键
DI:测量两点间的距离
OI:插入外部对象
Ctrl+1:打开特性对话框
Ctrl+2:打开图像资源管理器
Ctrl+6:打开图像数据原子
Ctrl+O:打开图像文件
Ctrl+P:打开打印对话框
Ctrl+S:保存文件
Ctrl+U:极轴模式控制(F10)
Ctrl+v:粘贴剪贴板上的内容
Ctrl+W:对象追踪式控制(F11)
上一页
下一页
返回
10.2 AutoCAD2010功能键和快捷键
Ctrl+X:剪切所选择的内容
Ctrl+Y:重做
Ctrl+Z:取消前一步的操作
A:绘圆弧
B:定义块
C:画圆
D:尺寸资源管理器
E:删除
F:倒圆角
G:对相组合
H:填充
上一页
下一页
返回
10.2 AutoCAD2010功能键和快捷键
I:插入
S:拉伸
T:文本输入
W:定义块并保存到硬盘中
L:直线
M:移动
X:炸开
V:设置当前坐标
U:恢复上一次操作
O:偏移
P:移动
Z:缩放
上一页
下一页
返回
10.2 AutoCAD2010功能键和快捷键
Shift+Ctrl+A:适应透视图格点
Alt+A:排列
Alt+Ctrl+B:背景锁定(开关)
Ctrl+F:循环改变选择方式
Ctrl+L:默认灯光(开关)
DEL:删除物体
Ctrl+E:是否显示几何体内框(开关)
Alt+1:显示第一个工具条
Ctrl+X:全屏(开关)
Alt+Ctrl+H:暂存(Hold)场景
Alt+Ctrl+F:取回(Fetch)场景
上一页
下一页
返回
10.2 AutoCAD2010功能键和快捷键
Shift+C:显示/隐藏相机(Cameras)
Shift+O:显示/隐藏几何体(Geometry)
Shift+H:显示/隐藏帮助(Helpers)物体
Shift+L:显示/隐藏光源(Lights)
Shift+P:显示/隐藏粒子系统(ParticleSystems)
Shift+W:显示/隐藏空间扭曲(SpaceWarps)物体
Alt+0:锁定用户界面(开关)
Ctrl+C:匹配到相机(Camera)视图
F11:脚本编辑器
Ctrl+N:新的场景
上一页
下一页
返回
10.2 AutoCAD2010功能键和快捷键
Alt+N:法线(Normal)对齐
Alt+L或Ctrl+4:NURBS表面显示方式
Ctrl+1:NURBS调整方格1
Ctrl+2:NURBS调整方格2
Ctrl+3:NURBS调整方格3
Alt+Ctrl+空格:偏移捕捉
Ctrl+O:打开一个MAX文件
Ctrl+H:放置高光(Highlight)
Shift+Q:快速(Quick)渲染
Shift+E或F9:用前一次的参数进行渲染
Shift+R或F10:渲染配置
上一页
下一页
返回
10.2 AutoCAD2010功能键和快捷键
Ctrl+R或V:旋转(Rotate)视图模式
Ctrl+S:保存(Save)文件
Alt+X:透明显示所选物体(开关)
PageUp:选择父物体
PageDown:选择子物体
F2:减淡所选物体的面(开关)
Shift+G:显示所有视图网格(Grids)(开关)
Ctrl+I:显示最后一次渲染的图画
Alt+6:显示/隐藏主要工具栏
Shift+F:显示/隐藏安全框
J:显示/隐藏所选物体的支架
上一页
下一页
返回
10.2 AutoCAD2010功能键和快捷键
Shift+Ctrl+P:百分比(Percent)捕捉(开关)
S:打开/关闭捕捉(Snap)
Alt+空格:循环通过捕捉点
Shift+I:间隔放置物体
Shift+4:改变到光线视图
Ctrl+B:子物体选择(开关)
Ctrl+T:贴图材质(Texture)修正
Alt+Shift+Ctrl+B:刷新背景图像(Background)
Alt+B:视图背景(Background)
Shift+B:用方框(Box)快显几何体(开关)
上一页
下一页
返回
10.2 AutoCAD2010功能键和快捷键
Shift+Ctrl+Z:全部视图显示所有物体
E:视窗缩放到选择物体范围(Extents)
Alt+Ctrl+Z:缩放范围
Shift+数字键盘+:视窗放大两倍
Shift+数字键盘-:视窗缩小50%
Ctrl+w:根据框选进行放大
空格:锁定所选物体
↓:向上移动高亮显示
↑:向下移动高亮显示
←:向左轻移关键帧
→:向右轻移关键帧
F4:位置区域模式
上一页
下一页
返回
10.2 AutoCAD2010功能键和快捷键
Ctrl+A:回到上一场景操作
F9:用前一次的配置进行渲染
F10:渲染配置
Ctrl+↓:向下收拢
Ctrl+↑:向上收拢
F9:用前一次的配置进行渲染
Ctrl+I:加入输入(Input)项目
Ctrl+L:加入图层(Layer)项目
Ctrl+O:加入输出(Output)项目
Ctrl+A:加入(Add)新的项目
Ctrl+s:加入场景(Scene)事件
Ctrl+E:编辑(Edit)当前事件
上一页
下一页
返回
10.2 AutoCAD2010功能键和快捷键
Ctrl+R:执行(Run)序列
Ctrl+N:新(New)的序列
Ctrl+Z:撤销场景
Alt+N:CV 约束法线(Normal)移动
Alt+U:CV 约束到U 向移动
Alt+V:CV 约束到V 向移动
Shift+Ctrl+C:显示曲线(Curves)
Ctrl+D:显示控制点(Dependents)
Ctrl+L:显示格子(Lattices)
Alt+L:NURBS面显示方式切换
上一页
下一页
返回
10.2 AutoCAD2010功能键和快捷键
Shift+Ctrl+s:显示表面(Surfaces)
Ctrl+T:显示工具箱(Toolbox)
Shift+Ctrl+T:显示表面整齐(Trims)
Ctrl+H:根据名字选择本物体的子层级
H:根据名字选择子物体
Ctrl+s:柔软所选物体
Alt+Shift+Z:转换到CurveCV 层级
Alt+Shift+C:转换到Curve层级
Alt+Shift+I:转换到Imports层级
Alt+Shift+P:转换到Point层级
Alt+Shift+V:转换到SurfaceCV 层级
Alt+Shift+S:转换到Surface层级
上一页
下一页
返回
10.2 AutoCAD2010功能键和快捷键
Alt+Shift+T:转换到上一层级
Ctrl+X:转换降级
Alt+Shift+C:转换到控制点(ControlPoint)层级
Alt+Shift+L:到格点(Lattice)层级
Alt+Shift+S:到设置体积(Volume)层级
Alt+Shift+T:转换到上层级
打开的UVW 贴图
Ctrl+E:进入编辑(Edit)UVW 模式
Alt+Shift+Ctrl+L:调用!.uvw文件
Alt+Shift+Ctrl+S:保存UVW 为!.uvw格式的文件
上一页
下一页
返回
10.2 AutoCAD2010功能键和快捷键
Ctrl+B:打断(Break)选择点
Ctrl+D:分离(Detach)边界点
Ctrl+空格:过滤选择面
Alt+Shift+Ctrl+B:水平翻转
Alt+Shift+Ctrl+V:垂直(Vertical)翻转
Ctrl+F:冻结(Freeze)所选材质点
Ctrl+H:隐藏(Hide)所选材质点
Alt+F:全部解冻(unFreeze)
Alt+H:全部取消隐藏(unHide)
上一页
下一页
返回
10.2 AutoCAD2010功能键和快捷键
Alt+Shift+Ctrl+F:从堆栈中获取面选集
Alt+Shift+Ctrl+V:从面获取选集
Alt+Shift+Ctrl+N:水平镜像
Alt+Shift+Ctrl+M:垂直镜像
Alt+Shift+Ctrl+J:水平移动
Alt+Shift+Ctrl+K:垂直移动
Ctrl+P:平移视图
Alt+Shift+Ctrl+R:平面贴图面/重设UVW
Alt+Shift+Ctrl+I:水平缩放
Alt+Shift+Ctrl+O:垂直缩放
Alt+Ctrl+W:焊接(Weld)所选的材质点
上一页
下一页
返回
10.2 AutoCAD2010功能键和快捷键
Ctrl+W:焊接(Weld)到目标材质点
Ctrl+O:Unwrap的选项(Options)
Alt+Shift+Ctrl+M:更新贴图(Map)
Alt+Ctrl+Z:将Unwrap视图扩展到全部显示
Alt+Shift+Ctrl+Z:将Unwrap视图扩展到所选材质点的大小
Alt+Ctrl+C:建立(Create)反应(Reaction)
Alt+Ctrl+D:删除(Delete)反应(Reaction)
Alt+Ctrl+s:编辑状态(State)切换
Ctrl+I:设置最大影响(Influence)
上一页
下一页
返回
10.2 AutoCAD2010功能键和快捷键
Alt+I:设置最小影响(Influence)
Alt+Ctrl+V:设置影响值(Value)
AutoCAD中4个空格键的小技巧:一下空格—移动,二下空格—旋转,三下空格—缩放,四下空格—镜像。
上一页
返回
图10.1 “打印设备”对话框
返回
图10.2 “布局设置”选项卡
返回
