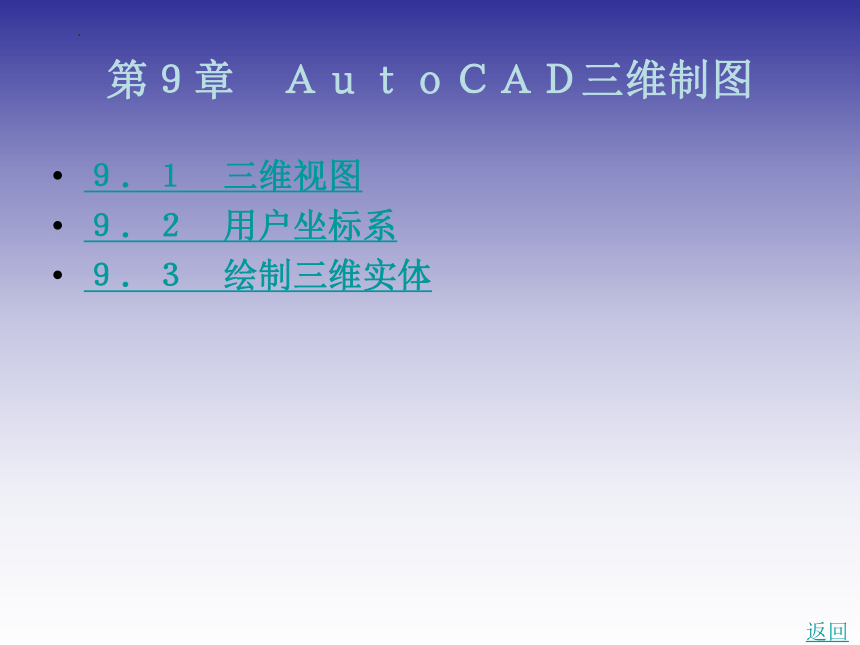

第９章　ＡｕｔｏＣＡＤ三维制图
９．１　三维视图
９．２　用户坐标系
９．３　绘制三维实体
返回

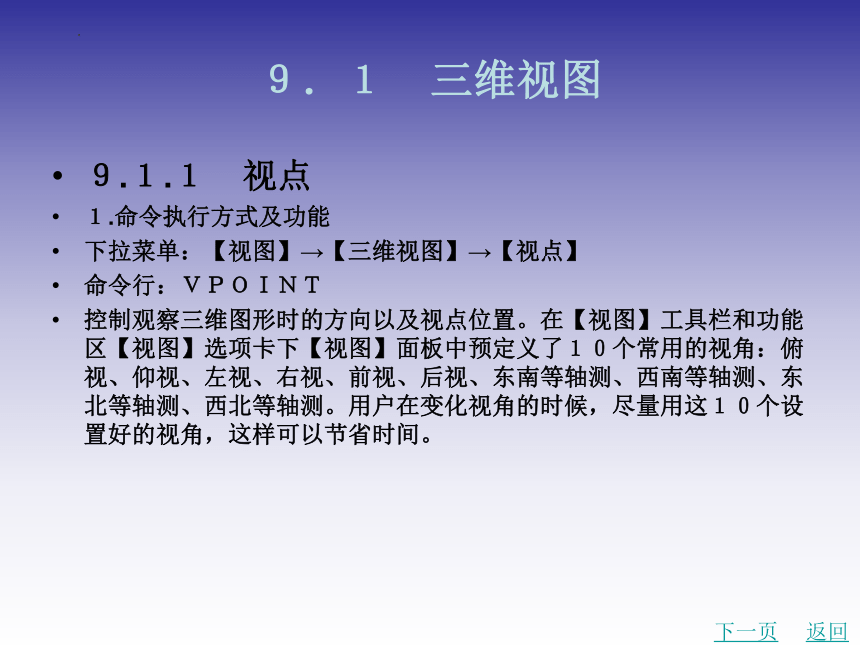

９．１　三维视图
９.１.１　视点
１.命令执行方式及功能
下拉菜单：【视图】→【三维视图】→【视点】
命令行：ＶＰＯＩＮＴ
控制观察三维图形时的方向以及视点位置。在【视图】工具栏和功能区【视图】选项卡下【视图】面板中预定义了１０个常用的视角：俯视、仰视、左视、右视、前视、后视、东南等轴测、西南等轴测、东北等轴测、西北等轴测。用户在变化视角的时候，尽量用这１０个设置好的视角，这样可以节省时间。
下一页
返回

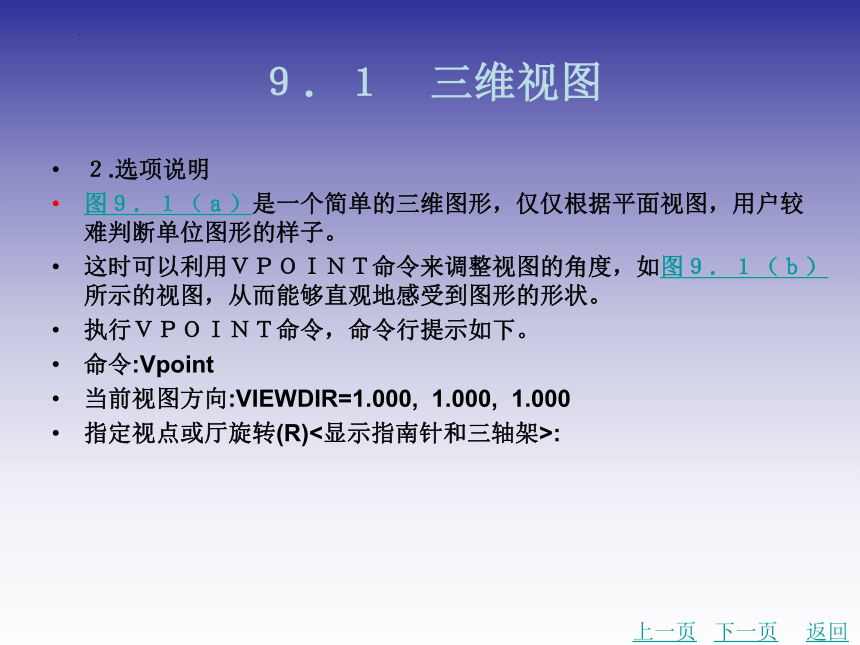

９．１　三维视图
２.选项说明
图９．１（ａ）是一个简单的三维图形，仅仅根据平面视图，用户较难判断单位图形的样子。
这时可以利用ＶＰＯＩＮＴ命令来调整视图的角度，如图９．１（ｂ）所示的视图，从而能够直观地感受到图形的形状。
执行ＶＰＯＩＮＴ命令，命令行提示如下。
命令:Vpoint
当前视图方向:VIEWDIR=1.000, 1.000, 1.000
指定视点或厅旋转(R)<显示指南针和三轴架>:
上一页
下一页
返回

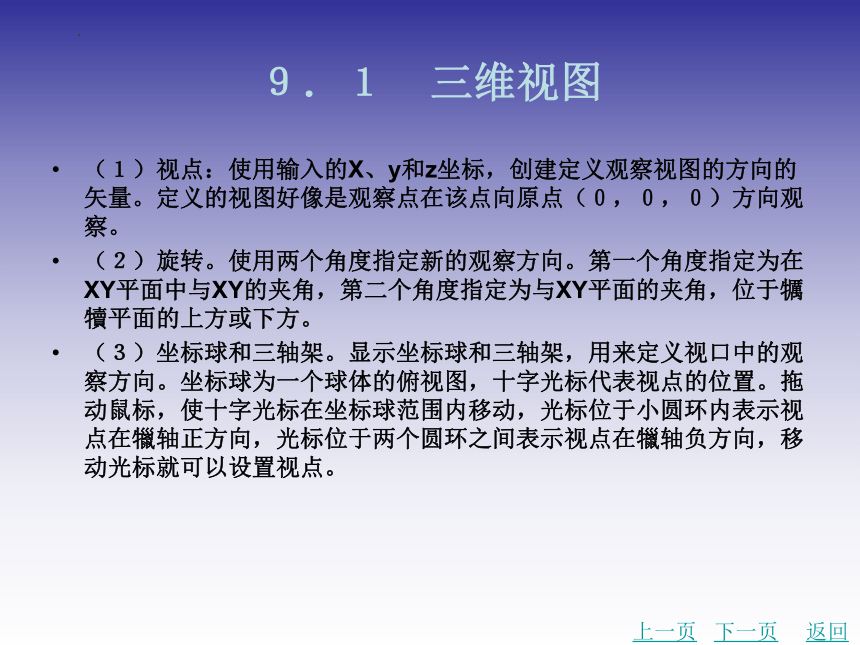

９．１　三维视图
（１）视点：使用输入的X、y和z坐标，创建定义观察视图的方向的矢量。定义的视图好像是观察点在该点向原点（０，０，０）方向观察。
（２）旋转。使用两个角度指定新的观察方向。第一个角度指定为在XY平面中与XY的夹角，第二个角度指定为与XY平面的夹角，位于犡犢平面的上方或下方。
（３）坐标球和三轴架。显示坐标球和三轴架，用来定义视口中的观察方向。坐标球为一个球体的俯视图，十字光标代表视点的位置。拖动鼠标，使十字光标在坐标球范围内移动，光标位于小圆环内表示视点在犣轴正方向，光标位于两个圆环之间表示视点在犣轴负方向，移动光标就可以设置视点。
上一页
下一页
返回
９．１　三维视图
９.１.２　动态观察
１.命令执行方式及功能
下拉菜单：【视图】→【动态观察】
进入三维动态观察模式，控制在三维空间交互查看对象。该命令可使用户同时从X、Y、Z三个方向动态观察对象。
用户在不确定使用何种角度观察的时候，可以用该命令，因为该命令提供了实时观察的功能，用户可以随意用鼠标来改变视点，直到达到需要的视角的时候退出该命令，继续编辑。
２? 选项说明
执行命令后动态观察光标图标，视点的位置将随着光标的移动而发生变化，视图的目标将保持静止，视点围绕目标移动。如果水平拖动光标，视点将平行于世界坐标系（ＷＣＳ）的XY平面移动。如果垂直拖动光标，视点将沿Z轴移动。
上一页
下一页
返回

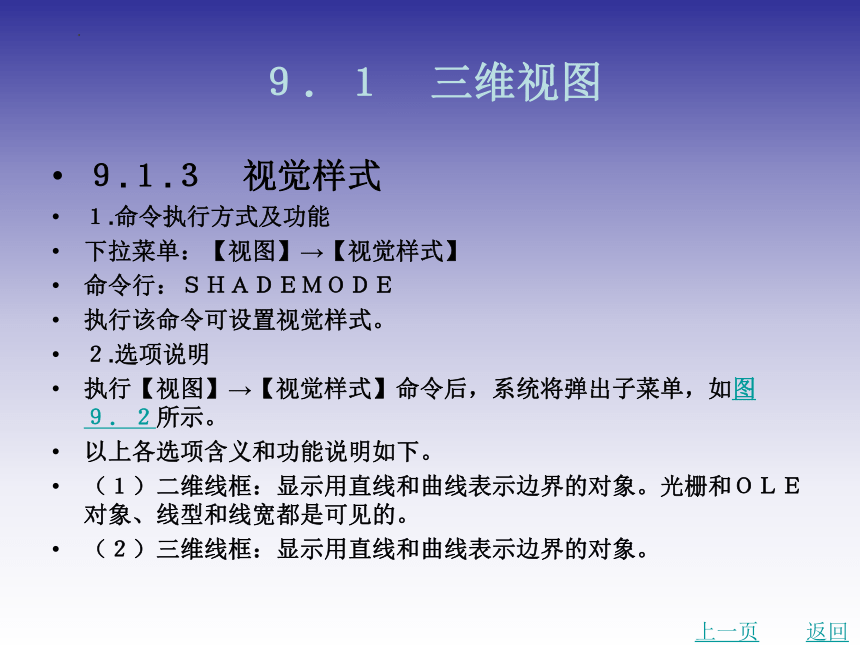

９．１　三维视图
９.１.３　视觉样式
１.命令执行方式及功能
下拉菜单：【视图】→【视觉样式】
命令行：ＳＨＡＤＥＭＯＤＥ
执行该命令可设置视觉样式。
２.选项说明
执行【视图】→【视觉样式】命令后，系统将弹出子菜单，如图９．２所示。
以上各选项含义和功能说明如下。
（１）二维线框：显示用直线和曲线表示边界的对象。光栅和ＯＬＥ对象、线型和线宽都是可见的。
（２）三维线框：显示用直线和曲线表示边界的对象。
上一页
返回

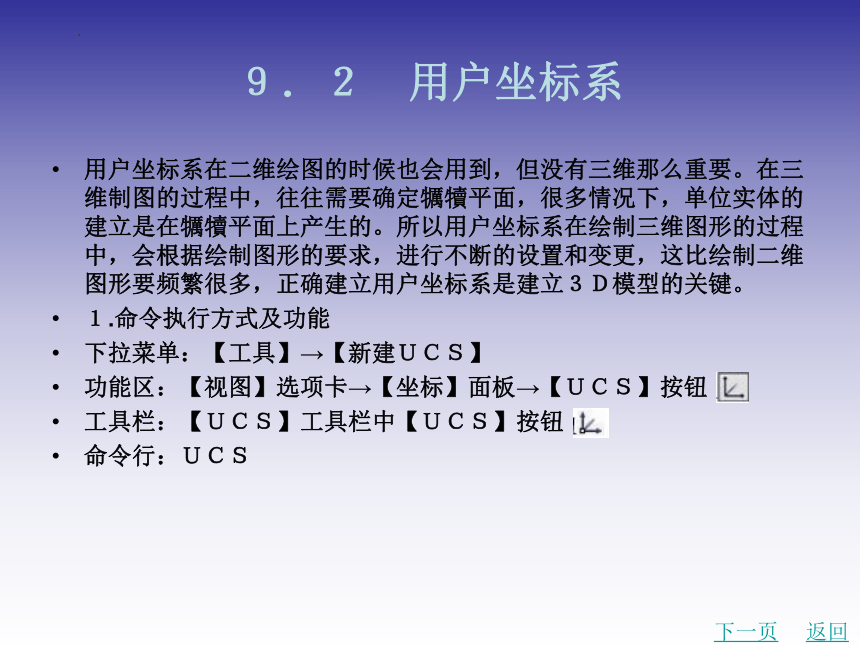

９．２　用户坐标系
用户坐标系在二维绘图的时候也会用到，但没有三维那么重要。在三维制图的过程中，往往需要确定犡犢平面，很多情况下，单位实体的建立是在犡犢平面上产生的。所以用户坐标系在绘制三维图形的过程中，会根据绘制图形的要求，进行不断的设置和变更，这比绘制二维图形要频繁很多，正确建立用户坐标系是建立３Ｄ模型的关键。
１.命令执行方式及功能
下拉菜单：【工具】→【新建ＵＣＳ】
功能区：【视图】选项卡→【坐标】面板→【ＵＣＳ】按钮
工具栏：【ＵＣＳ】工具栏中【ＵＣＳ】按钮
命令行：ＵＣＳ
下一页
返回
９．２　用户坐标系
该命令是用于坐标输入、操作平面和观察的一种可移动的坐标系统。
２.选项说明
根据选择对象的不同，ＵＣＳ坐标系的方向也有所不同，具体见表９．１。
上一页
返回
９．３　绘制三维实体
９.３.１　绘制长方体
１.命令执行方式及功能
下拉菜单：【绘图】→【建模】→【长方体】
功能区：【常用】选项卡→【建模】面板→【长方体】按钮
工具栏：【建模】工具栏中【长方体】按钮
命令行：ＢＯＸ
执行该命令可绘制长方体。
２.选项说明
创建边长都为１０的立方体，如图９．３所示。按如下步骤操作。
下一页
返回
９．３　绘制三维实体
命令:box (执行box命令)
指定第一个角点或[中心(c)] (点取一点指定图形的一个角点)
指定其他角点或[立方体(c>/长度(L)]: @ i5, 10(指定XY平面上矩形大小)
指定高度或[两点(ZP)]:15(指定高度，按Enter键结束命令)
以上各选项含义和功能说明如下。
（１）第一个角点：指定长方体的第一个角点。
（２）中心：通过指定长方体的中心点绘制长方体。
（３）立方体：指定长方体的长、宽、高都为相同长度。
（４）长度：通过指定长方体的长、宽、高来创建三维长方体。
上一页
下一页
返回
９．３　绘制三维实体
（５）两点：指定长方体的高度为两个指定点之间的距离。
若输入的长度值或坐标值是正值，则以当前ＵＣＳ坐标的X、Y、Z轴的正向创建立体图形；若为负值，则以X、Y、Z轴的负向创建立体图形。
９.３.２　绘制球体
１.命令执行方式及功能
下拉菜单：【绘图】→【建模】→【球体】
功能区：【常用】选项卡→【建模】面板→【球体】按钮
工具栏：【建模】工具栏下【球体】按钮
命令行：ＳＰＨＥＲＥ
执行该命令可绘制三维球体。默认情况下， 球体的中心轴平行于当前用户坐标系（ＵＣＳ）的z轴。纬线与XY平面平行。
上一页
下一页
返回
９．３　绘制三维实体
２.选项说明
创建半径为１０的球体，如图９．４所示。按如下步骤操作。
命令:sphere (执行sphere命令)
指定中心点或[三点(3P)/两点(2P)/切点、切点、半径(T)]:
(点选一点指定球心位置)
指定球体半径或厅直径(D)] (10指定半径值，按Enter键结束命令)
以上各选项含义和功能说明如下：
（１）三点：通过在三维空间的位置指定三个点来定义球体的圆周。三个指定点也可以定义周围平面。
（２）两点：通过在三维空间的任意位置指定两个点来定义球体的圆周。第一点的犣值定义周围所在平面。
上一页
下一页
返回
９．３　绘制三维实体
（３）切点、切点、半径：通过指定半径定义可与两个对象相切的球体。指定的切点将投影到当前ＵＣＳ。
（４）半径：定义球体的半径。
（５）直径：定义球体的直径。
上一页
返回
图９.１　三维图形
返回
图９.２　【视觉样式】子菜单
返回
表９.１　USC坐标系方向
返回
图９.３　用BOX命令绘制立方体
返回
图９.４　用SPHERE命令创建球体
