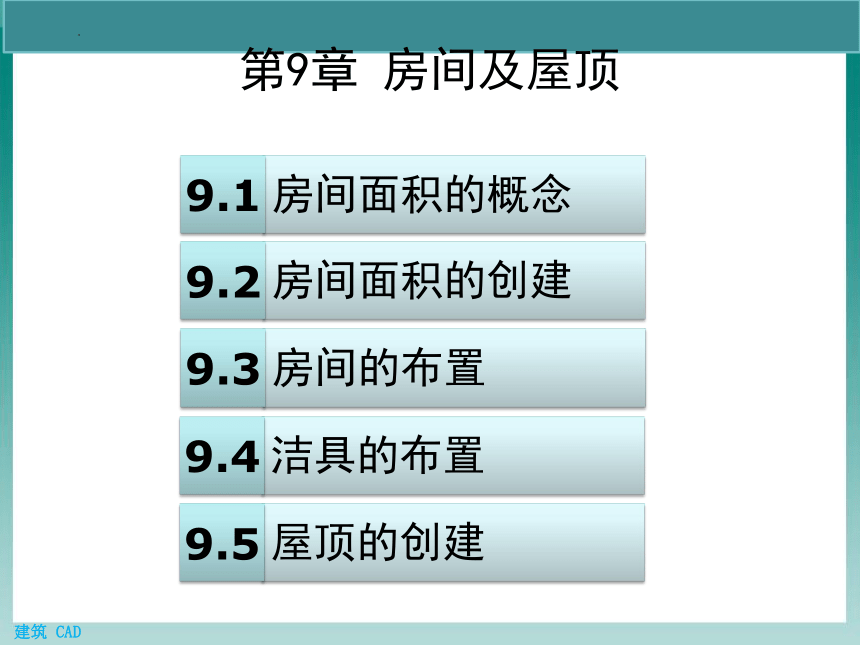

第9章 房间及屋顶
建筑 CAD
房间面积的创建
9.2
房间的布置
9.3
房间面积的概念
9.1
第9章 房间及屋顶
洁具的布置
9.4
屋顶的创建
9.5

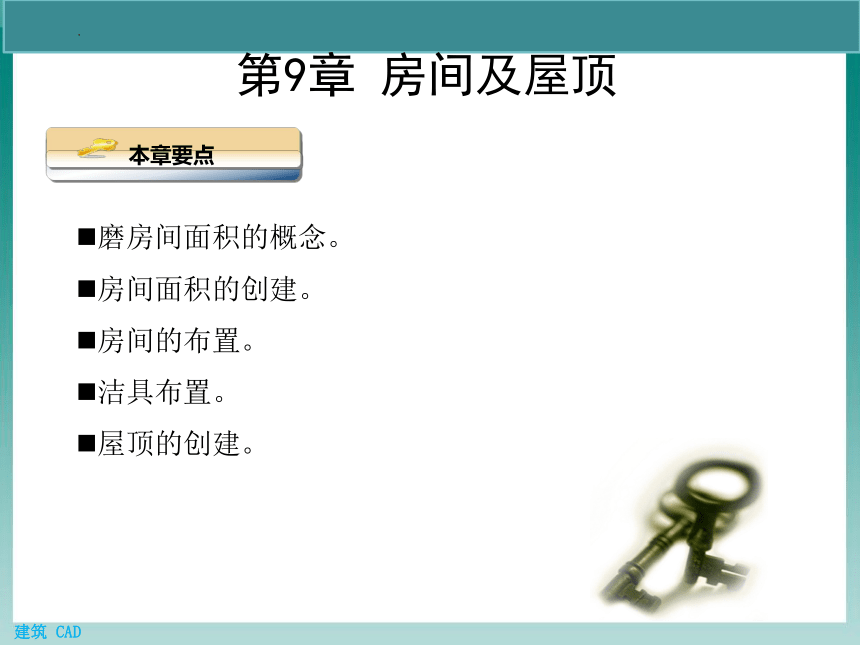

本章要点
第9章 房间及屋顶
磨房间面积的概念。
房间面积的创建。
房间的布置。
洁具布置。
屋顶的创建。

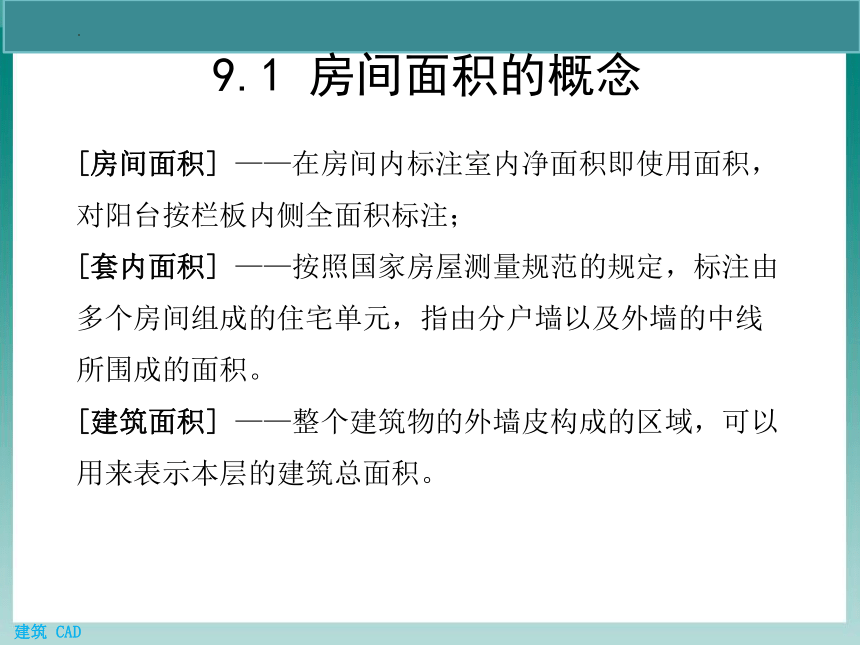

9.1 房间面积的概念
[房间面积] ——在房间内标注室内净面积即使用面积，对阳台按栏板内侧全面积标注；
[套内面积] ——按照国家房屋测量规范的规定，标注由多个房间组成的住宅单元，指由分户墙以及外墙的中线所围成的面积。
[建筑面积] ——整个建筑物的外墙皮构成的区域，可以用来表示本层的建筑总面积。

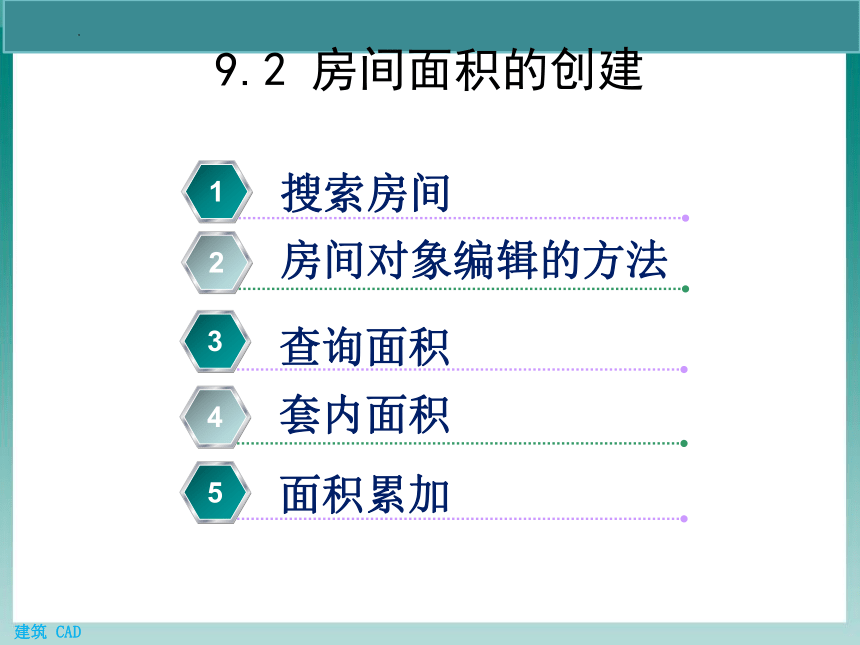

9.2 房间面积的创建
1
2
搜索房间
房间对象编辑的方法
3
4
查询面积
套内面积
5
面积累加

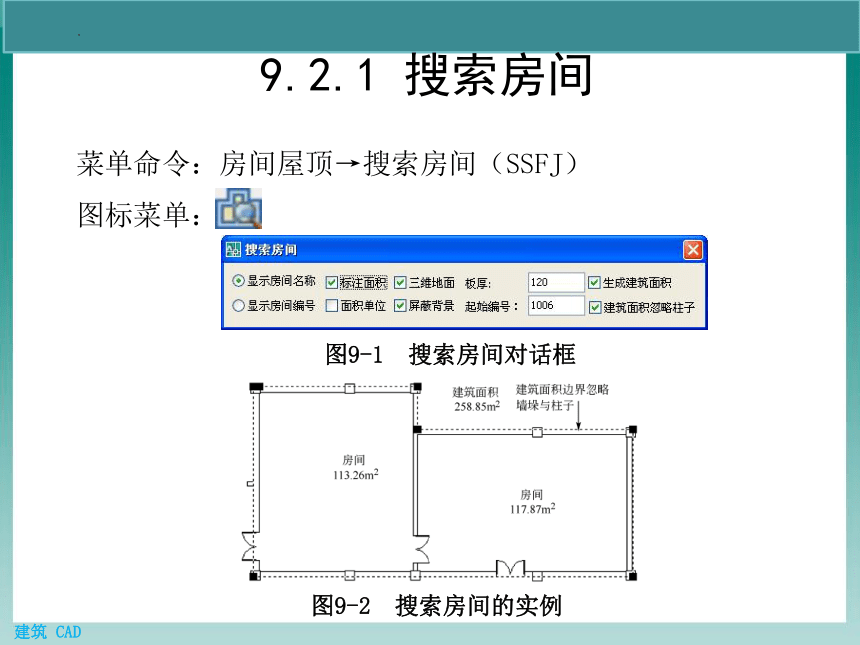

9.2.1 搜索房间
菜单命令：房间屋顶→搜索房间（SSFJ）
图标菜单：
图9-2 搜索房间的实例
图9-1 搜索房间对话框

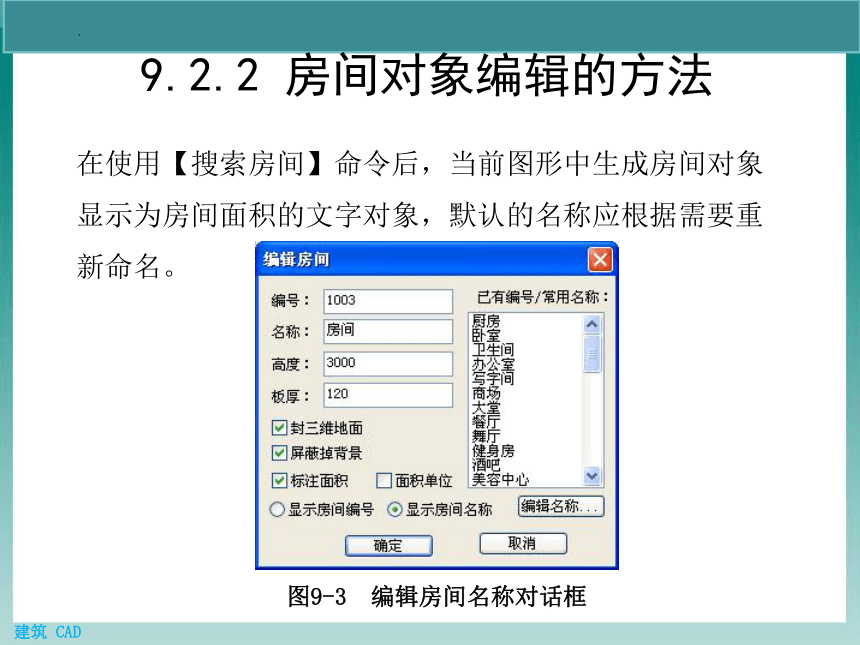

9.2.2 房间对象编辑的方法
在使用【搜索房间】命令后，当前图形中生成房间对象显示为房间面积的文字对象，默认的名称应根据需要重新命名。
图9-3 编辑房间名称对话框

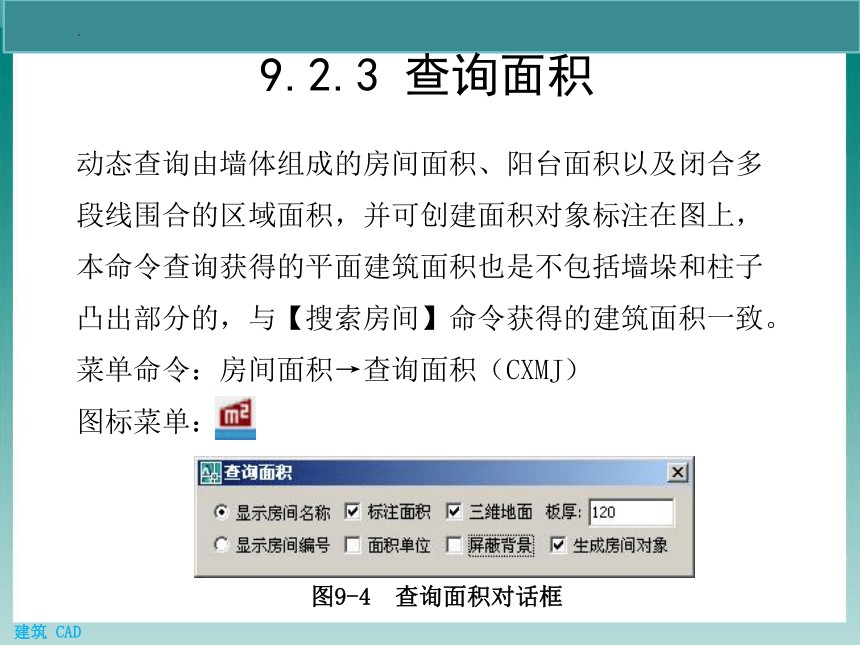

9.2.3 查询面积
动态查询由墙体组成的房间面积、阳台面积以及闭合多段线围合的区域面积，并可创建面积对象标注在图上，本命令查询获得的平面建筑面积也是不包括墙垛和柱子凸出部分的，与【搜索房间】命令获得的建筑面积一致。
菜单命令：房间面积→查询面积（CXMJ）
图标菜单：
图9-4 查询面积对话框

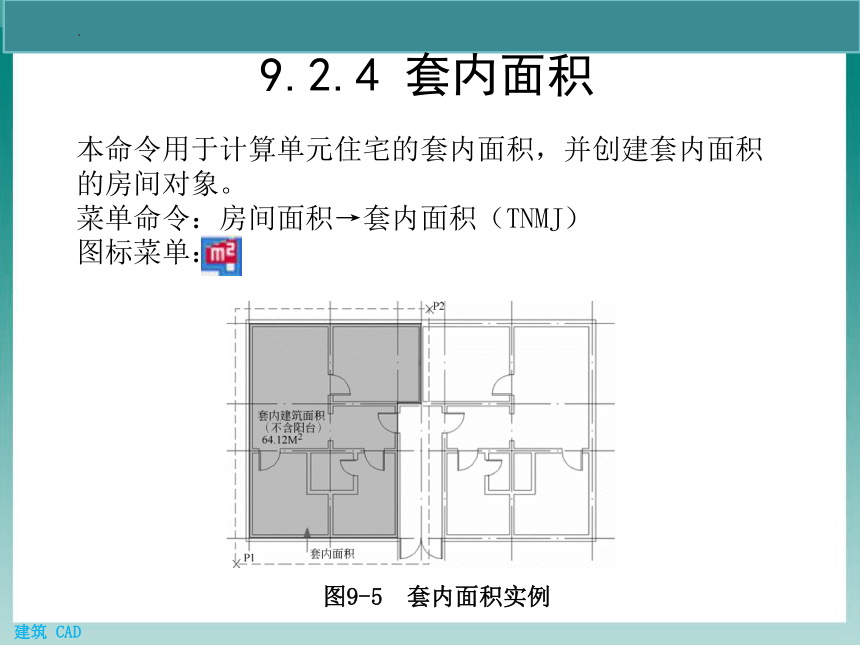

9.2.4 套内面积
本命令用于计算单元住宅的套内面积，并创建套内面积的房间对象。
菜单命令：房间面积→套内面积（TNMJ）
图标菜单：
图9-5 套内面积实例

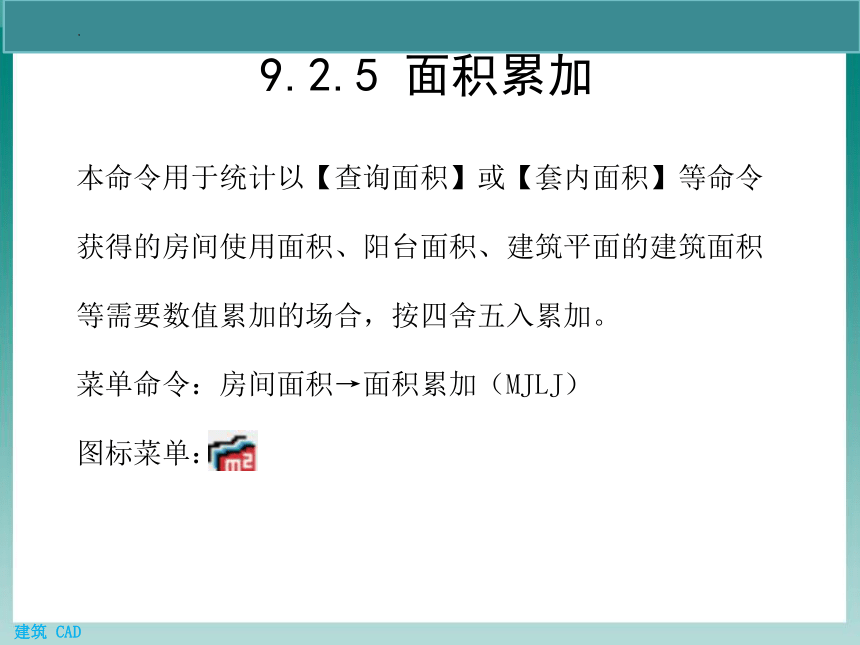

9.2.5 面积累加
本命令用于统计以【查询面积】或【套内面积】等命令获得的房间使用面积、阳台面积、建筑平面的建筑面积等需要数值累加的场合，按四舍五入累加。
菜单命令：房间面积→面积累加（MJLJ）
图标菜单：

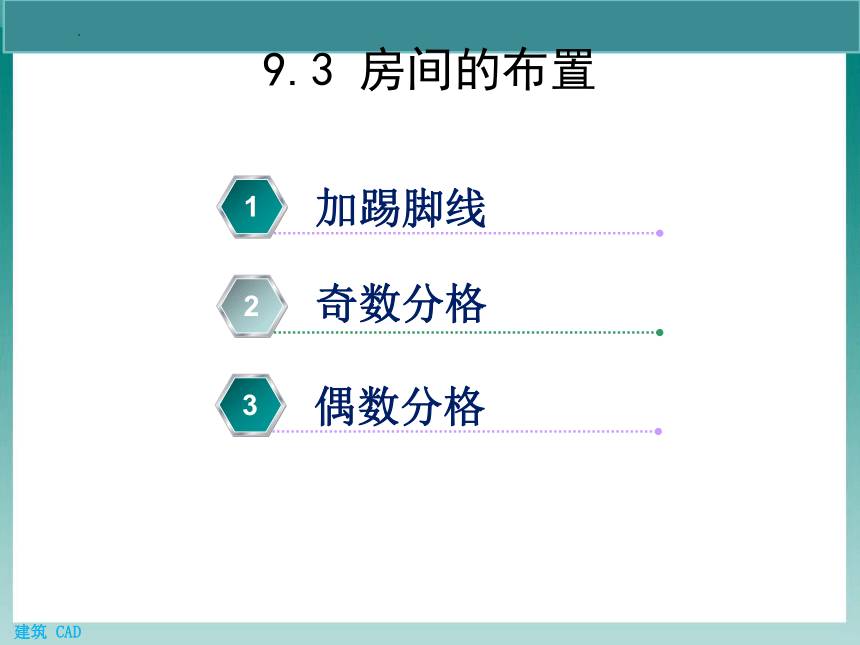

9.3 房间的布置
1
2
加踢脚线
奇数分格
3
偶数分格

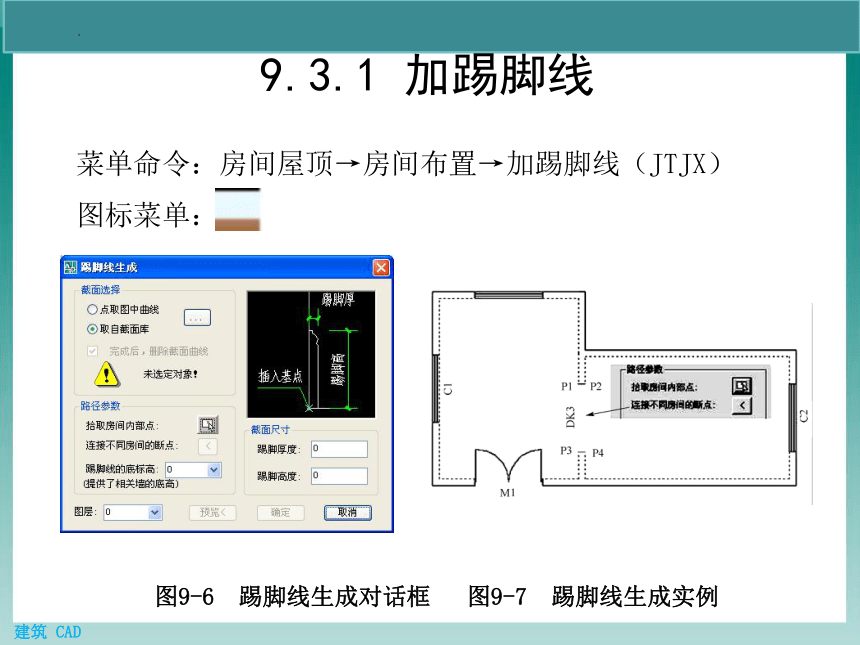

9.3.1 加踢脚线
菜单命令：房间屋顶→房间布置→加踢脚线（JTJX）
图标菜单：
图9-6 踢脚线生成对话框 图9-7 踢脚线生成实例
9.3.2 奇数分格
本命令用于绘制奇数分格的地面或天花板平面，分格使用AutoCAD对象直线（LINE）绘制。
菜单命令：房间屋顶→房间布置→奇数分格（JSFG）
图标菜单：
图9-8 奇数分格实例
9.3.3 偶数分格
本命令用于绘制按偶数分格的地面或天花板平面，分格使用AutoCAD对象直线（LINE）绘制，不能实现对象编辑和特性编辑。
菜单命令：房间屋顶→房间布置→偶数分格（OSFG）
图标菜单：
9.4 洁具的布置
1
2
布置洁具
布置隔断
3
布置隔板
9.4.1 布置洁具
菜单命令：房间屋顶→房间布置→布置洁具（BZJJ）
图标菜单：
图9-9 专用洁具库
9.4.1 布置洁具
9.4.1.1 洁具图库的简单说明
9.4.1.2 普通洗脸盆、大小便器、淋浴喷头、洗涤盆的布置
9.4.1.3 台式洗脸盆的布置
9.4.1.4 浴缸、拖布池的布置
9.4.1.5 小便池的布置
9.4.1.6 盥洗槽的布置
9.4.1 布置洁具
图9-12 布置浴缸对话框 图9-13 洁具布置实例二
9.4.1 布置洁具
图9-15 洁具布置实例四
图9-14 洁具布置实例三
9.4.2 布置隔断
菜单命令：房间屋顶→房间布置→布置隔断（BZGD）
图标菜单：
图9-16 隔断与隔板布置实例
9.4.3 布置隔板
通过两点选取已经插入的洁具，布置卫生洁具，主要用于小便器之间的隔板。
菜单命令：房间屋顶→房间布置→布置隔板（BZGB）
图标菜单：
9.5 屋顶的创建
1
2
搜屋顶线
人字坡顶
3
4
任意坡顶
攒尖屋顶
5
6
加老虎窗
加雨水管
9.5.1 搜屋顶线
本命令搜索整栋建筑物的所有墙线，按外墙的外皮边界生成屋顶平面轮廓线。屋顶线在属性上为一个闭合的PLINE线，可以作为屋顶轮廓线，进一步绘制出屋顶的平面施工图，也可以用于构造其他楼层平面轮廓的辅助边界或用于外墙装饰线脚的路径。
菜单命令：房间屋顶→搜屋顶线（SWDX）
图标菜单：
9.5.2 人字坡顶
菜单命令：房间屋顶→人字坡顶（RZPD）
图标菜单：
图9-18 人字屋顶的高度参数
图9-17 人字屋顶参数对话框
9.5.3 任意坡顶
菜单命令：房间屋顶→任意坡顶（RYPD）
图标菜单：
图9-19 屋顶布尔剪裁运算
9.5.3 任意坡顶
图9-20 标准坡顶对象夹点
9.5.4 攒尖屋顶
本命令提供了构造攒尖屋顶三维模型的方法，但不能生成曲面构成的中国古建亭子顶。
菜单命令：房间屋顶→攒尖屋顶（ZJWD）
图标菜单：
图9-22 攒尖屋顶实例
图9-21 攒尖屋顶对话框
9.5.5 加老虎窗
本命令在三维屋顶生成多种老虎窗形式。
菜单命令：房间屋顶→加老虎窗（JLHC）
图标菜单：
图9-23 老虎窗对话框
9.5.5 加老虎窗
图9-24 老虎窗类型示意图
9.5.6 加雨水管
本命令在屋顶平面图中绘制雨水管穿过女儿墙或檐板的图例。
菜单命令：房间屋顶→加雨水管（JYSG）
图标菜单：
图9-25 雨水管实例图
Thank you
