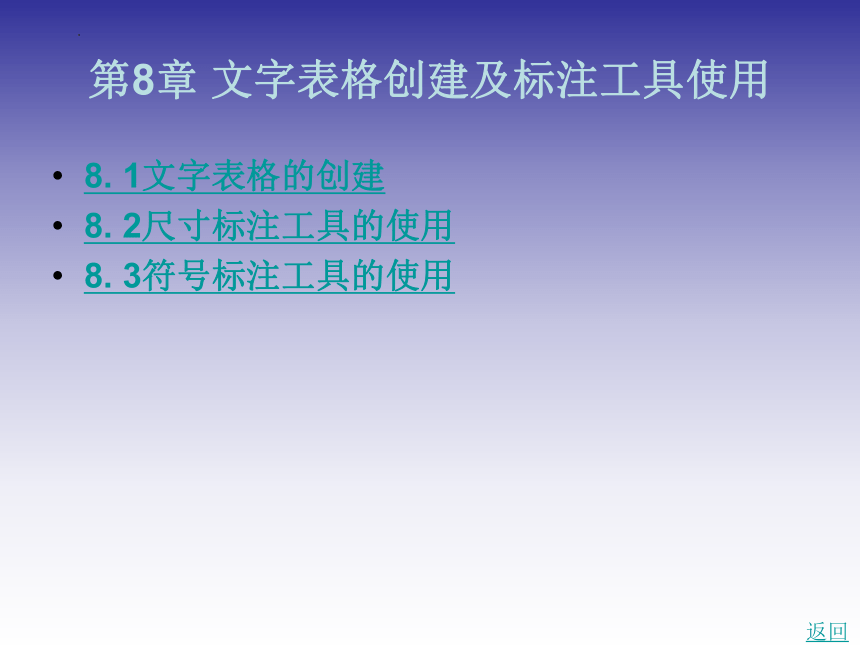

第8章 文字表格创建及标注工具使用
8. 1文字表格的创建
8. 2尺寸标注工具的使用
8. 3符号标注工具的使用
返回

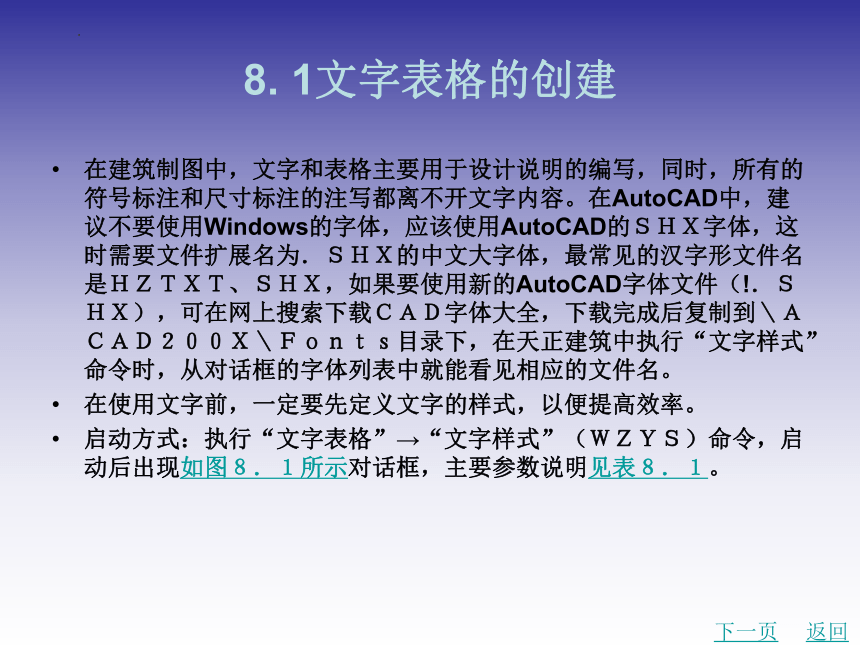

8. 1文字表格的创建
在建筑制图中，文字和表格主要用于设计说明的编写，同时，所有的符号标注和尺寸标注的注写都离不开文字内容。在AutoCAD中，建议不要使用Windows的字体，应该使用AutoCAD的ＳＨＸ字体，这时需要文件扩展名为．ＳＨＸ的中文大字体，最常见的汉字形文件名是ＨＺＴＸＴ、ＳＨＸ，如果要使用新的AutoCAD字体文件（!．ＳＨＸ），可在网上搜索下载ＣＡＤ字体大全，下载完成后复制到＼ＡＣＡＤ２００Ｘ＼Ｆｏｎｔｓ目录下，在天正建筑中执行“文字样式”命令时，从对话框的字体列表中就能看见相应的文件名。
在使用文字前，一定要先定义文字的样式，以便提高效率。
启动方式：执行“文字表格”→“文字样式”（ＷＺＹＳ）命令，启动后出现如图８．１所示对话框，主要参数说明见表８．１。
下一页
返回
8. 1文字表格的创建

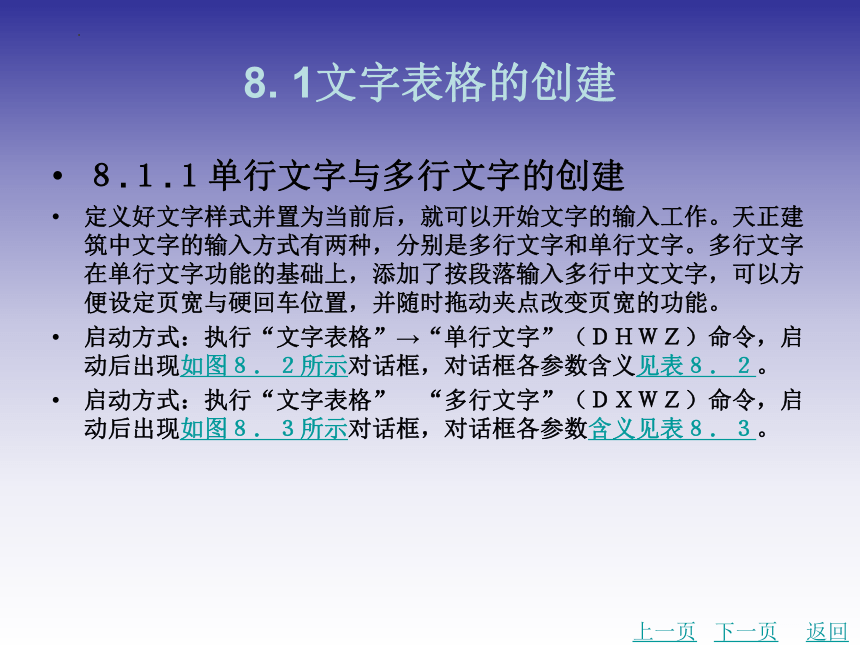

８.１.１单行文字与多行文字的创建
定义好文字样式并置为当前后，就可以开始文字的输入工作。天正建筑中文字的输入方式有两种，分别是多行文字和单行文字。多行文字在单行文字功能的基础上，添加了按段落输入多行中文文字，可以方便设定页宽与硬回车位置，并随时拖动夹点改变页宽的功能。
启动方式：执行“文字表格”→“单行文字”（ＤＨＷＺ）命令，启动后出现如图８．２所示对话框，对话框各参数含义见表８．２。
启动方式：执行“文字表格”?“多行文字”（ＤＸＷＺ）命令，启动后出现如图８．３所示对话框，对话框各参数含义见表８．３。
上一页
下一页
返回
8. 1文字表格的创建
输入技巧：建议先在Ｗｏｒｄ之中输入文字，通过“Ｃｔｒｌ＋Ｃ”拷贝到剪贴板，再由“Ｃｔｒｌ＋Ｖ”输入文字编辑区。
８.１.２创建曲线文字
此命令可先创建出多段线，再在多段线上布置文字；也可直接按弧线方向书写中英文字符串。
启动方式：执行“文字表格”→“曲线文字”（ＱＸＷＺ）命令，然后文字栏提示如下：
Ａ－直接写弧线文字／Ｐ－按已有曲线布置文字＜Ａ＞：选择好输入的方式后，回车结束。按照命令栏提示可输入弧形文字或者按已有的多段线排列输入文字。
上一页
下一页
返回
8. 1文字表格的创建

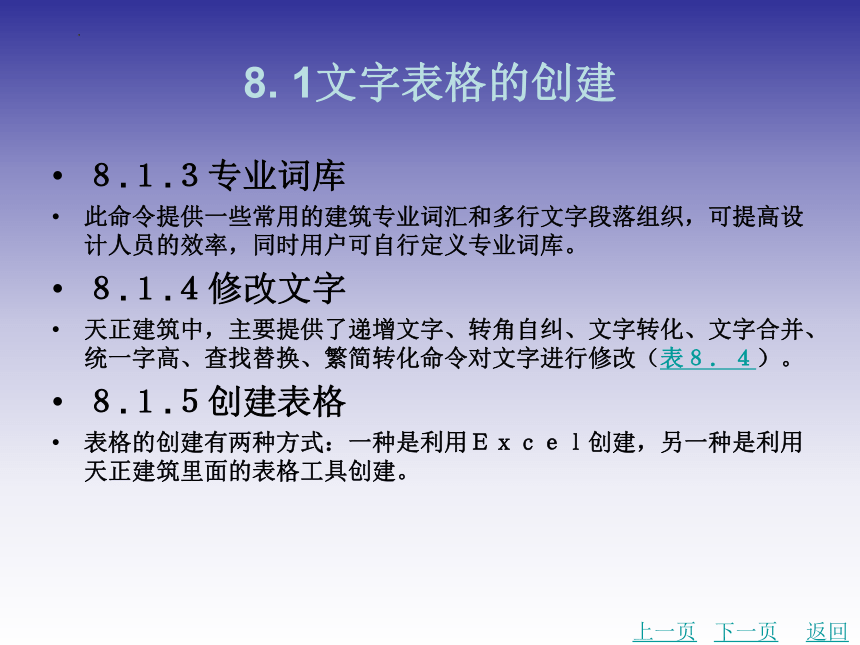

８.１.３专业词库
此命令提供一些常用的建筑专业词汇和多行文字段落组织，可提高设计人员的效率，同时用户可自行定义专业词库。
８.１.４修改文字
天正建筑中，主要提供了递增文字、转角自纠、文字转化、文字合并、统一字高、查找替换、繁简转化命令对文字进行修改（表８．４）。
８.１.５创建表格
表格的创建有两种方式：一种是利用Ｅｘｃｅｌ创建，另一种是利用天正建筑里面的表格工具创建。
上一页
下一页
返回
8. 1文字表格的创建

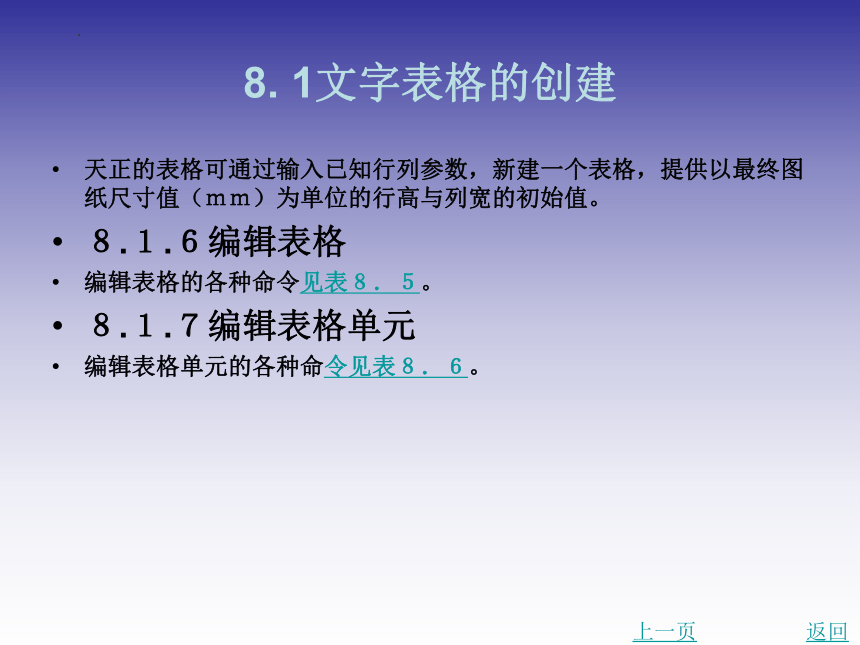

天正的表格可通过输入已知行列参数，新建一个表格，提供以最终图纸尺寸值（ｍｍ）为单位的行高与列宽的初始值。
８.１.６编辑表格
编辑表格的各种命令见表８．５。
８.１.７编辑表格单元
编辑表格单元的各种命令见表８．６。
上一页
返回
8.2 尺寸标注工具的使用

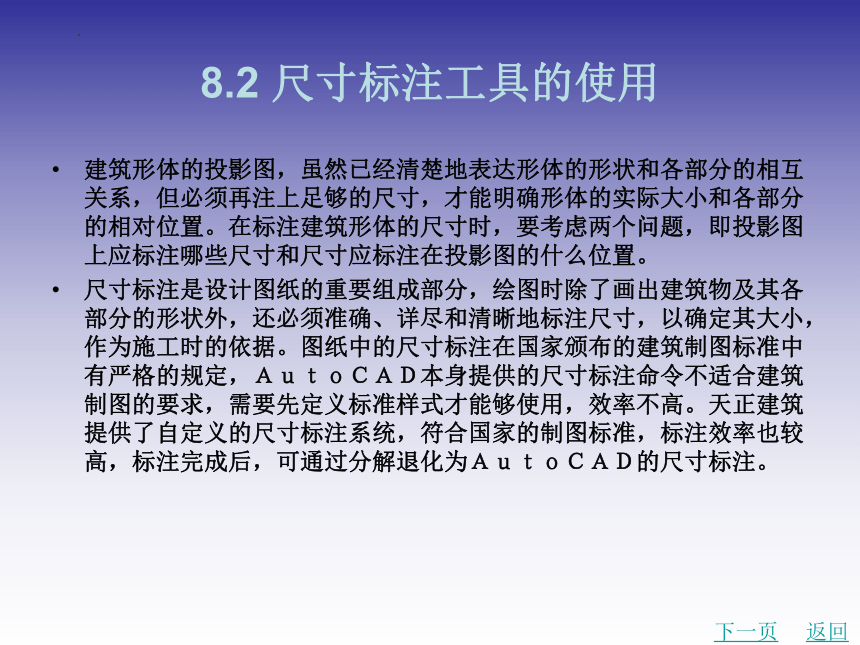

建筑形体的投影图，虽然已经清楚地表达形体的形状和各部分的相互关系，但必须再注上足够的尺寸，才能明确形体的实际大小和各部分的相对位置。在标注建筑形体的尺寸时，要考虑两个问题，即投影图上应标注哪些尺寸和尺寸应标注在投影图的什么位置。
尺寸标注是设计图纸的重要组成部分，绘图时除了画出建筑物及其各部分的形状外，还必须准确、详尽和清晰地标注尺寸，以确定其大小，作为施工时的依据。图纸中的尺寸标注在国家颁布的建筑制图标准中有严格的规定，ＡｕｔｏＣＡＤ本身提供的尺寸标注命令不适合建筑制图的要求，需要先定义标准样式才能够使用，效率不高。天正建筑提供了自定义的尺寸标注系统，符合国家的制图标准，标注效率也较高，标注完成后，可通过分解退化为ＡｕｔｏＣＡＤ的尺寸标注。
下一页
返回

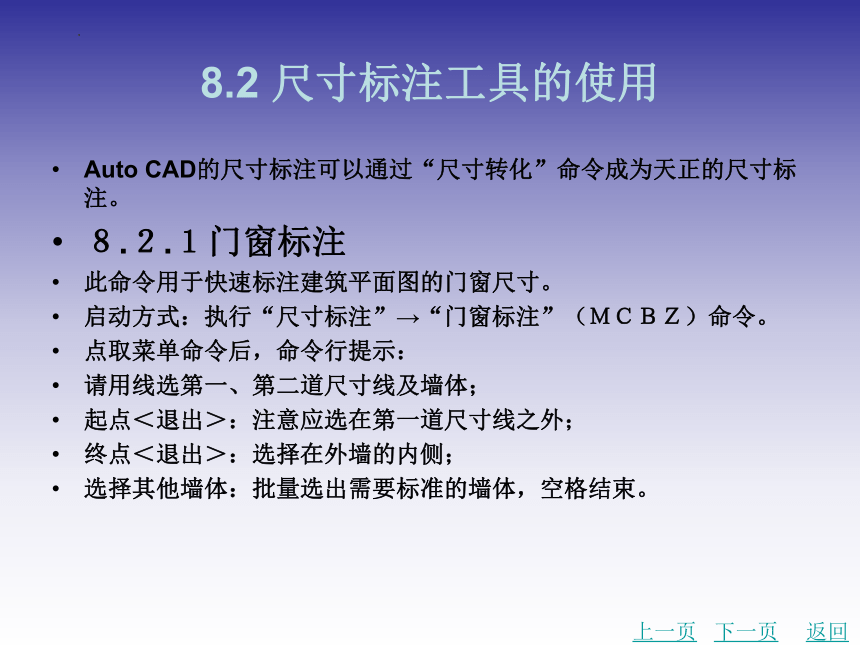

8.2 尺寸标注工具的使用
Auto CAD的尺寸标注可以通过“尺寸转化”命令成为天正的尺寸标注。
８.２.１门窗标注
此命令用于快速标注建筑平面图的门窗尺寸。
启动方式：执行“尺寸标注”→“门窗标注”（ＭＣＢＺ）命令。
点取菜单命令后，命令行提示：
请用线选第一、第二道尺寸线及墙体；
起点＜退出＞：注意应选在第一道尺寸线之外；
终点＜退出＞：选择在外墙的内侧；
选择其他墙体：批量选出需要标准的墙体，空格结束。
上一页
下一页
返回
8.2 尺寸标注工具的使用

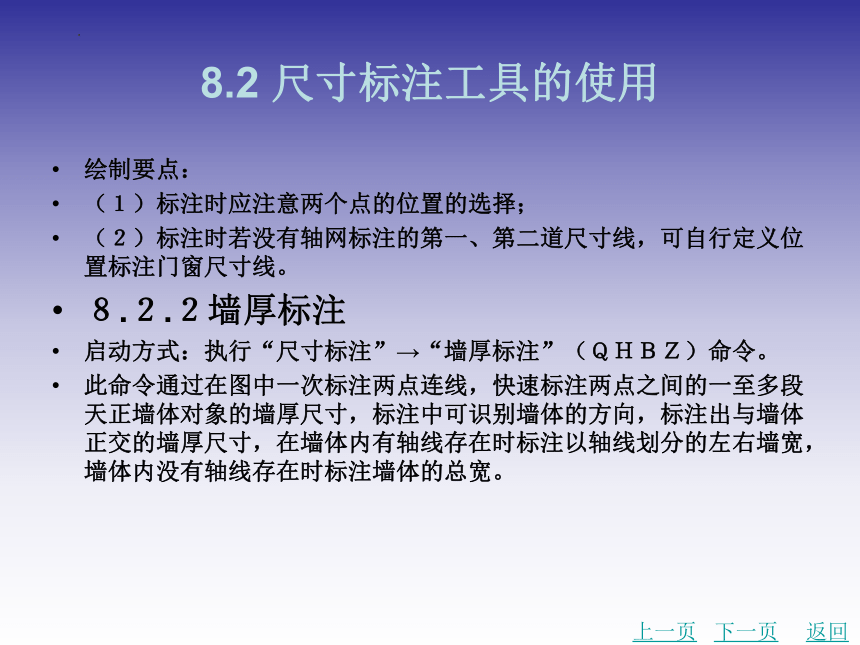

绘制要点：
（１）标注时应注意两个点的位置的选择；
（２）标注时若没有轴网标注的第一、第二道尺寸线，可自行定义位置标注门窗尺寸线。
８.２.２墙厚标注
启动方式：执行“尺寸标注”→“墙厚标注”（ＱＨＢＺ）命令。
此命令通过在图中一次标注两点连线，快速标注两点之间的一至多段天正墙体对象的墙厚尺寸，标注中可识别墙体的方向，标注出与墙体正交的墙厚尺寸，在墙体内有轴线存在时标注以轴线划分的左右墙宽，墙体内没有轴线存在时标注墙体的总宽。
上一页
下一页
返回
8.2 尺寸标注工具的使用

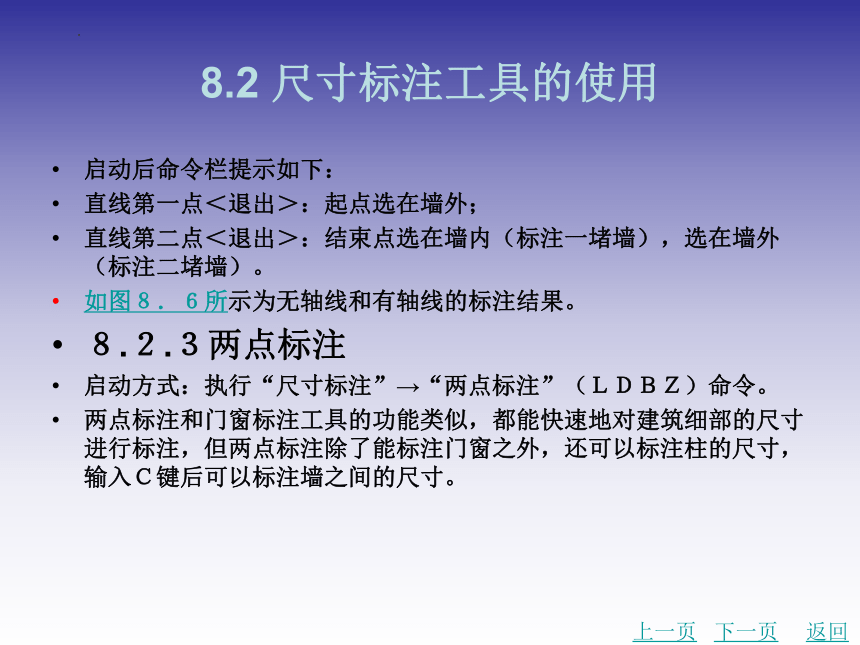

启动后命令栏提示如下：
直线第一点＜退出＞：起点选在墙外；
直线第二点＜退出＞：结束点选在墙内（标注一堵墙），选在墙外（标注二堵墙）。
如图８．６所示为无轴线和有轴线的标注结果。
８.２.３两点标注
启动方式：执行“尺寸标注”→“两点标注”（ＬＤＢＺ）命令。
两点标注和门窗标注工具的功能类似，都能快速地对建筑细部的尺寸进行标注，但两点标注除了能标注门窗之外，还可以标注柱的尺寸，输入Ｃ键后可以标注墙之间的尺寸。
上一页
下一页
返回
8.2 尺寸标注工具的使用

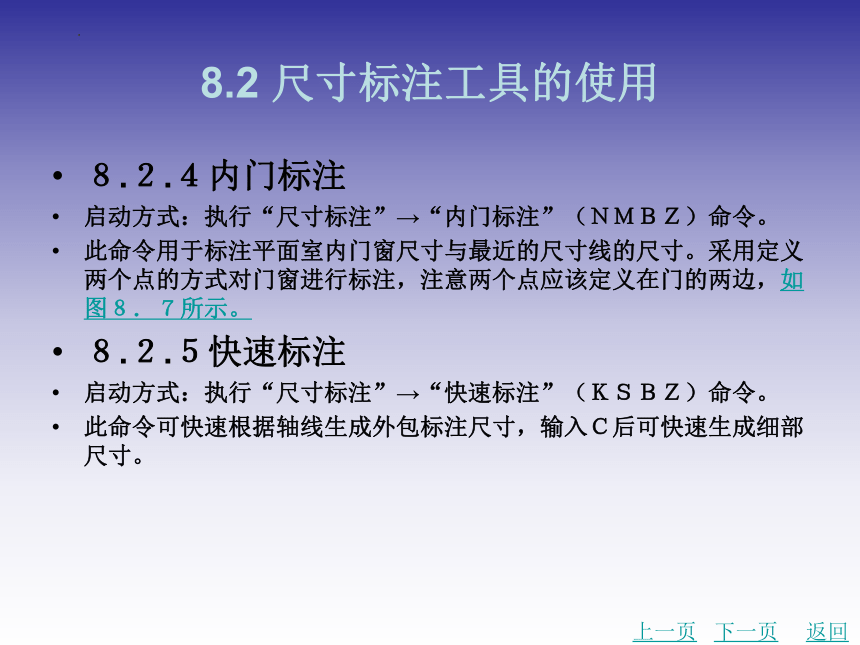

８.２.４内门标注
启动方式：执行“尺寸标注”→“内门标注”（ＮＭＢＺ）命令。
此命令用于标注平面室内门窗尺寸与最近的尺寸线的尺寸。采用定义两个点的方式对门窗进行标注，注意两个点应该定义在门的两边，如图８．７所示。
８.２.５快速标注
启动方式：执行“尺寸标注”→“快速标注”（ＫＳＢＺ）命令。
此命令可快速根据轴线生成外包标注尺寸，输入Ｃ后可快速生成细部尺寸。
上一页
下一页
返回
8.2 尺寸标注工具的使用

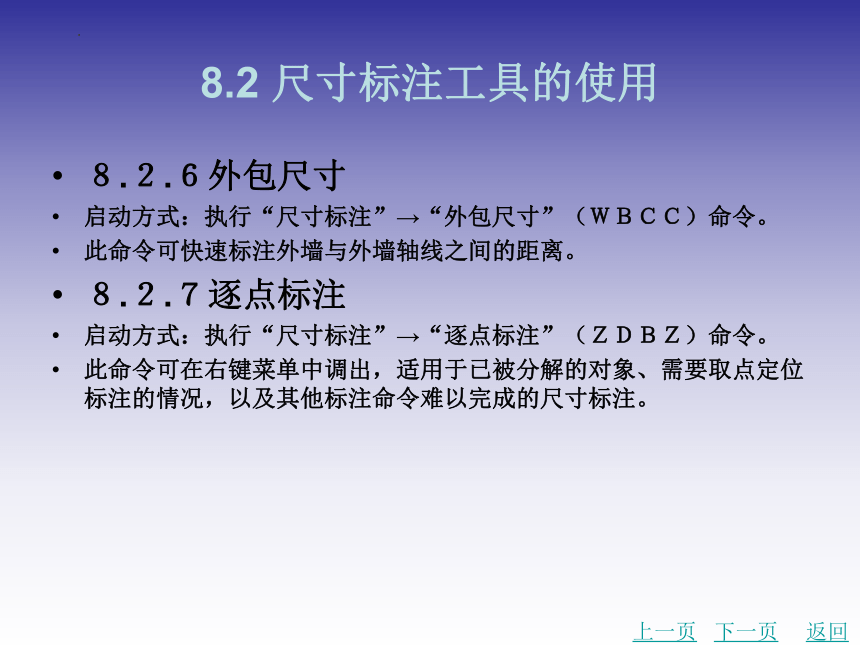

８.２.６外包尺寸
启动方式：执行“尺寸标注”→“外包尺寸”（ＷＢＣＣ）命令。
此命令可快速标注外墙与外墙轴线之间的距离。
８.２.７逐点标注
启动方式：执行“尺寸标注”→“逐点标注”（ＺＤＢＺ）命令。
此命令可在右键菜单中调出，适用于已被分解的对象、需要取点定位标注的情况，以及其他标注命令难以完成的尺寸标注。
上一页
下一页
返回
8.2 尺寸标注工具的使用
８.２.８其他尺寸标注命令
其他尺寸标注命令见表８．７。
８.２.９尺寸标注的编辑
尺寸标注的编辑命令见表８．８。
上一页
返回
8.3 符号标注工具的使用
天正建筑中提供了绘制剖切号、指北针、引注箭头，绘制各种详图符号、引出标注符号等工程符号对象。标注时通过对话框的参数控制选项，修改时可拖动夹点或者“Ｃｔｒｌ＋１”启动对象特性栏，在其中更改工程符号的特性，也可双击符号中的文字更改文字内容。
设计时为了工作上的方便，在建筑工程设计总平面图上，通常采用施工坐标系（假定坐标系）来求算建筑方格网的坐标，以便使所有建（构）筑物的设计坐标均为正值，且坐标纵轴和横轴与主要建筑物或主要管线的轴线平行或垂直。施工坐标系就是建筑坐标系。坐标标注在工程制图中常用来表示某个点的平面位置，由政府的测绘部门提供；而标高标注则是用来表示某个点的高程或者垂直高度。
下一页
返回
8.3 符号标注工具的使用
标高有绝对标高和相对标高的概念，绝对标高的数值也来自当地测绘部门；相对标高则是设计单位设计的，一般是室内一层地坪，与绝对标高有相对关系。
８.３.１坐标标注
启动方式：执行“符号标注”→“坐标标注”（ＺＢＢＺ）命令。
此命令主要用于在总平面图上标注测量坐标或者施工坐标，根据世界坐标或者当前用户坐标ＵＣＳ进行标注。
８.３.２坐标检查
启动方式：执行“符号标注”→“坐标检查”（ＺＢＪＣ）命令。
上一页
下一页
返回
8.3 符号标注工具的使用
此命令主要用于在总平面图上检查测量坐标或者施工坐标，避免由于人为修改坐标标注值导致设计位置的错误，可以选择检查世界坐标系ＷＣＳ下的坐标标注或用户坐标系ＵＣＳ下的坐标标注进行检查。
８.３.３标高标注
启动方式：执行“符号标注”→“标高标注”（ＢＧＢＺ）命令。
此命令分别用于建筑专业的平面图标高标注、立剖面图楼面标高标注以及总图专业的地坪标高标注、绝对标高和相对标高的关联标注（图８．８）。默认自动拾取光标所在的Ｙ 坐标作为标高数值，也可勾选“手工输入”复选框时，自行输入楼层标高。
上一页
下一页
返回
8.3 符号标注工具的使用
８.３.４标高检查
本命令适用于在建筑单体上检查立面图和剖面图上的标高符号，避免由于人为修改标高标注值导致设计位置的错误；不适合总图标高的检查。检查时可以选择世界坐标系ＷＣＳ下的标高标注或用户坐标系ＵＣＳ下的标高标注进行检查。
８.３.５箭头引注
启动方式：执行“符号标注”→“箭头引注”（ＪＴＹＺ）命令。启动后出现如图８．９所示对话框。
此命令用于绘制引出标注，主要用于楼梯方向线、坡度等标注，由上下两行文字和箭头组成。
上一页
下一页
返回
8.3 符号标注工具的使用
８.３.６引出标注
启动方式：执行“符号标注”→“引出标注”（ＹＣＢＺ）命令。
此命令主要用于对多个标注点进行说明性的文字标注，自动按端点对齐文字（图８．１０）。
标注完成后，若需要修改，可双击引出标注，双击后弹出如图８．１１所示对话框。
８.３.７做法标注
启动方式：执行“符号标注”→“做法标注”（ＺＦＢＺ）命令。启动后出现如图８．１２所示对话框。
上一页
下一页
返回
8.3 符号标注工具的使用
此命令主要用于在施工图纸上标注工程的材料做法，通过专业词库可调入墙面、地面、楼面、顶棚和屋面标准做法。
８.３.８其他标注命令
其他标注命令见表８．９。
上一页
返回
图8. 1“文字样式”对话框
返回
表8. 1主要参数说明
返回
图8. 2“单行文字”对话框
返回
表8. 2各参数含义
返回
图8. 3“多行文字”对话框
返回
表8. 3各参数含义
返回
表8. 4各种命令
返回
表8. 5编辑表格命令
返回
表8. 6编辑表格单元命令
返回
图8.6墙厚标注
返回
图8.7 内门标注
返回
表8.7 其他尺寸标注命令
返回
表8.8 尺寸标注编辑命令
返回
图8.8 “标高标注”对话框
返回
图8. 9“箭头引注”对话框
返回
图8. 10“引出标注”对话框
返回
图8. 11“编辑引出标注”对话框
返回
图8. 12“做法标注”对话框
返回
表8. 9其他标注命令
