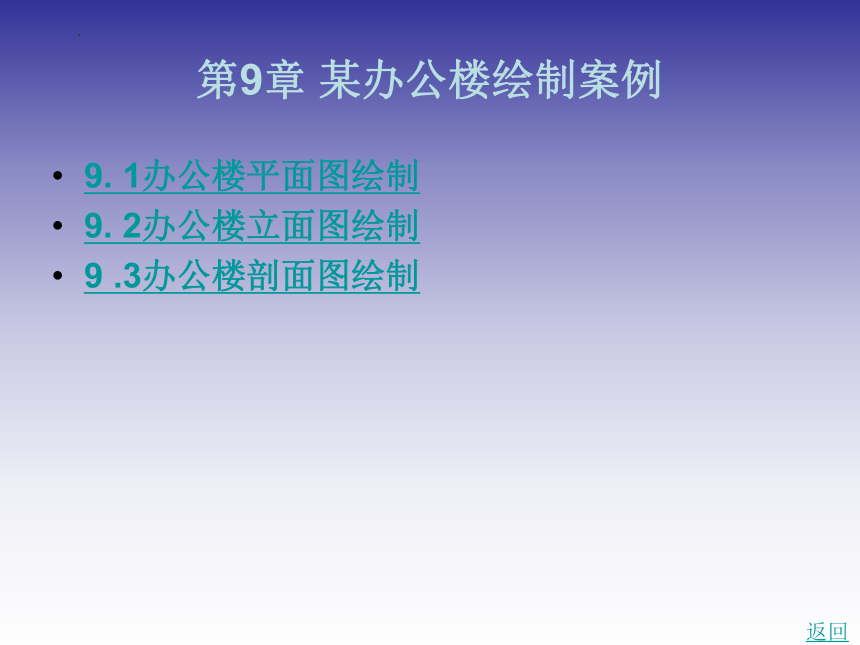

第9章 某办公楼绘制案例
9. 1办公楼平面图绘制
9. 2办公楼立面图绘制
9 .3办公楼剖面图绘制
返回
9. 1办公楼平面图绘制
９.１.１定位轴网
办公楼平面图对应如图９．１所示的定位轴网。
画定位轴网的步骤如下：
（１）单击“绘制轴网”按钮，显示“绘制轴网”对话框，选择其中的“直线轴网”，选择默认的“下开”，在“轴间距”内输入７*３９００~３６００，此对话框如图９．２所示。
（２）选择“左进”，在“轴间距”内输入１８００~９９００，此时对话框如图９．３所示。
（３）单击“确定”，退出对话框，在屏幕左下方单击，完成直线定位轴网，如图９．４所示。
下一页
返回
9. 1办公楼平面图绘制

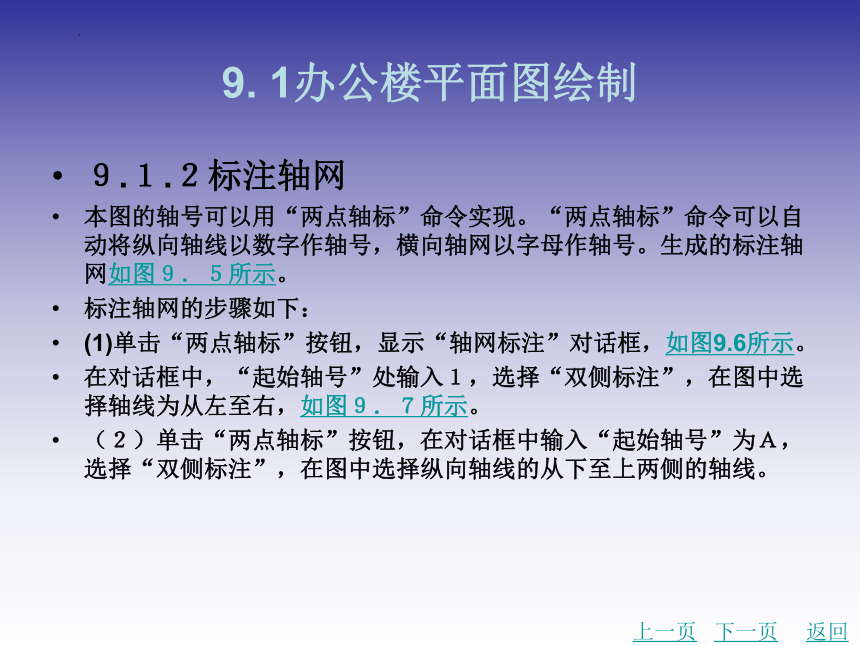

９.１.２标注轴网
本图的轴号可以用“两点轴标”命令实现。“两点轴标”命令可以自动将纵向轴线以数字作轴号，横向轴网以字母作轴号。生成的标注轴网如图９．５所示。
标注轴网的步骤如下：
(1)单击“两点轴标”按钮，显示“轴网标注”对话框，如图9.6所示。
在对话框中，“起始轴号”处输入１，选择“双侧标注”，在图中选择轴线为从左至右，如图９．７所示。
（２）单击“两点轴标”按钮，在对话框中输入“起始轴号”为Ａ，选择“双侧标注”，在图中选择纵向轴线的从下至上两侧的轴线。
上一页
下一页
返回
9. 1办公楼平面图绘制

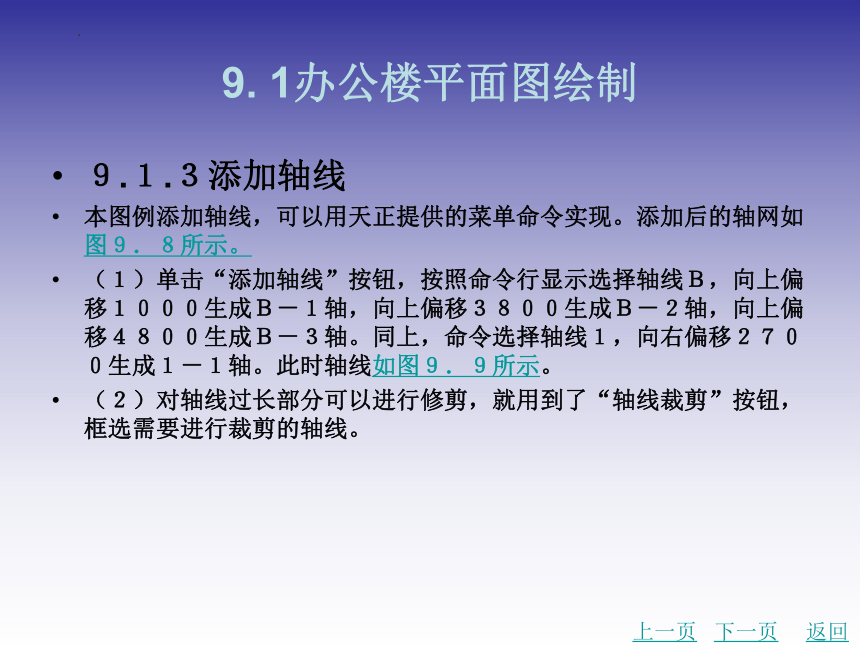

９.１.３添加轴线
本图例添加轴线，可以用天正提供的菜单命令实现。添加后的轴网如图９．８所示。
（１）单击“添加轴线”按钮，按照命令行显示选择轴线Ｂ，向上偏移１０００生成Ｂ－１轴，向上偏移３８００生成Ｂ－２轴，向上偏移４８００生成Ｂ－３轴。同上，命令选择轴线１，向右偏移２７００生成１－１轴。此时轴线如图９．９所示。
（２）对轴线过长部分可以进行修剪，就用到了“轴线裁剪”按钮，框选需要进行裁剪的轴线。
上一页
下一页
返回
9. 1办公楼平面图绘制

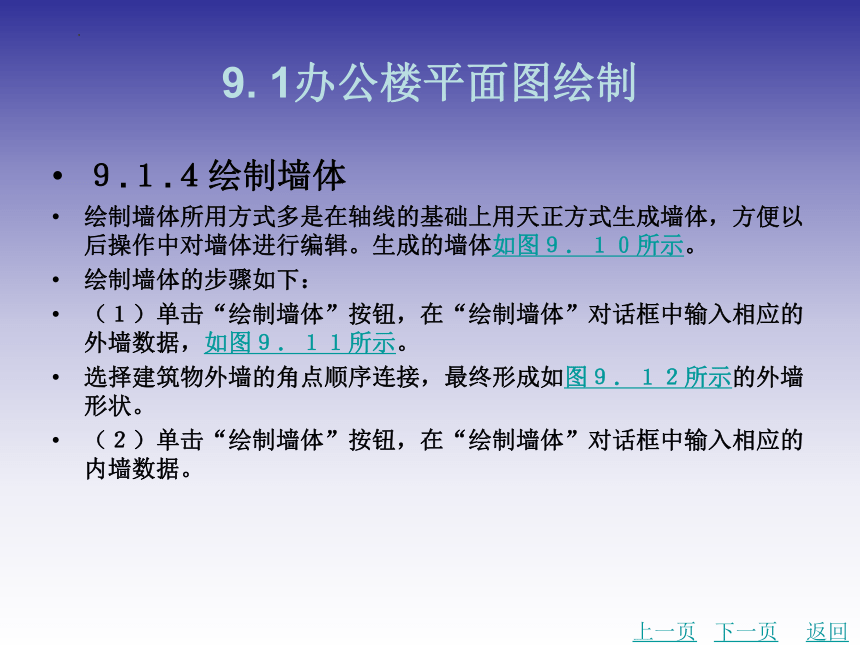

９.１.４绘制墙体
绘制墙体所用方式多是在轴线的基础上用天正方式生成墙体，方便以后操作中对墙体进行编辑。生成的墙体如图９．１０所示。
绘制墙体的步骤如下：
（１）单击“绘制墙体”按钮，在“绘制墙体”对话框中输入相应的外墙数据，如图９．１１所示。
选择建筑物外墙的角点顺序连接，最终形成如图９．１２所示的外墙形状。
（２）单击“绘制墙体”按钮，在“绘制墙体”对话框中输入相应的内墙数据。
上一页
下一页
返回
9. 1办公楼平面图绘制
选择建筑物内墙的角点顺序连接，形成如图９．１３所示的墙体形状。
９.１.５插入柱子
本例中所插入柱子为标准柱。生成的柱子如图９．１４所示。
插入柱子的步骤如下：
（１）单击“标准柱”按钮， 在“标准柱”对话框中输入相应的柱子数据， 如图９．１５ 和图９．１６所示。
（２）在绘图区域单击，选择建筑物需要设置柱子的轴线交点，形成如图９．１７所示的插入柱子形式。
上一页
下一页
返回
9. 1办公楼平面图绘制

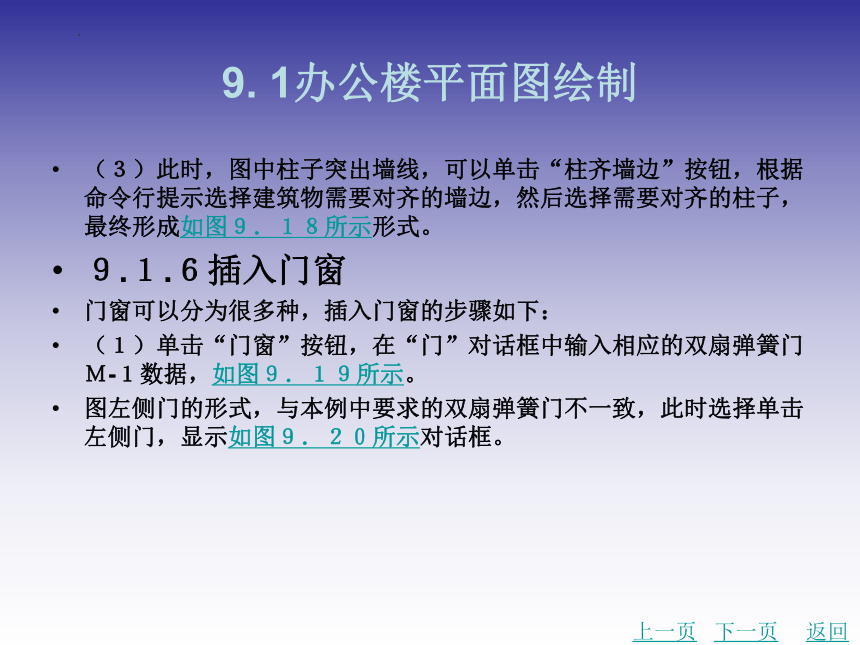

（３）此时，图中柱子突出墙线，可以单击“柱齐墙边”按钮，根据命令行提示选择建筑物需要对齐的墙边，然后选择需要对齐的柱子，最终形成如图９．１８所示形式。
９.１.６插入门窗
门窗可以分为很多种，插入门窗的步骤如下：
（１）单击“门窗”按钮，在“门”对话框中输入相应的双扇弹簧门Ｍ-１数据，如图９．１９所示。
图左侧门的形式，与本例中要求的双扇弹簧门不一致，此时选择单击左侧门，显示如图９．２０所示对话框。
上一页
下一页
返回
9. 1办公楼平面图绘制

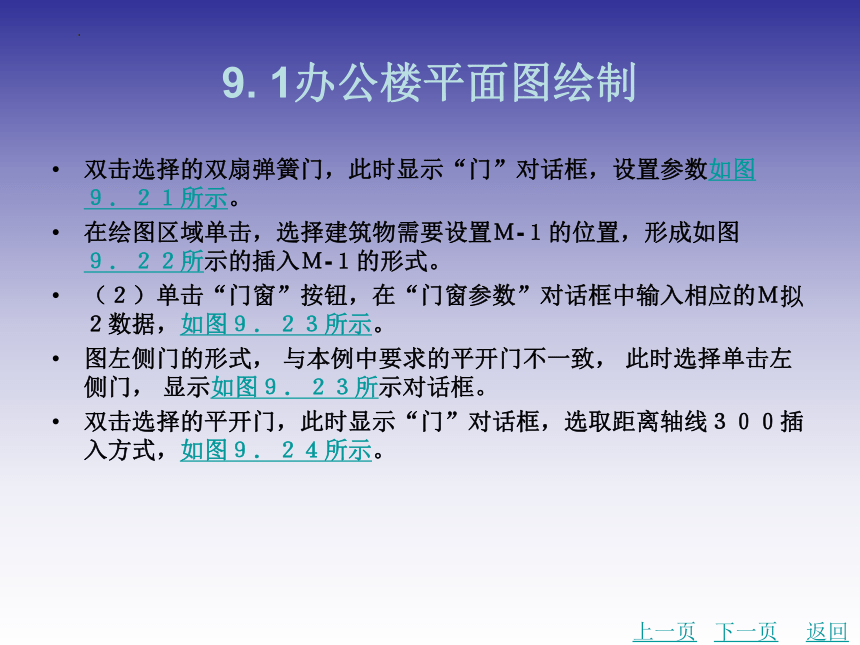

双击选择的双扇弹簧门，此时显示“门”对话框，设置参数如图９．２１所示。
在绘图区域单击，选择建筑物需要设置Ｍ-１的位置，形成如图９．２２所示的插入Ｍ-１的形式。
（２）单击“门窗”按钮，在“门窗参数”对话框中输入相应的Ｍ?２数据，如图９．２３所示。
图左侧门的形式， 与本例中要求的平开门不一致， 此时选择单击左侧门， 显示如图９．２３所示对话框。
双击选择的平开门，此时显示“门”对话框，选取距离轴线３００插入方式，如图９．２４所示。
上一页
下一页
返回
9. 1办公楼平面图绘制

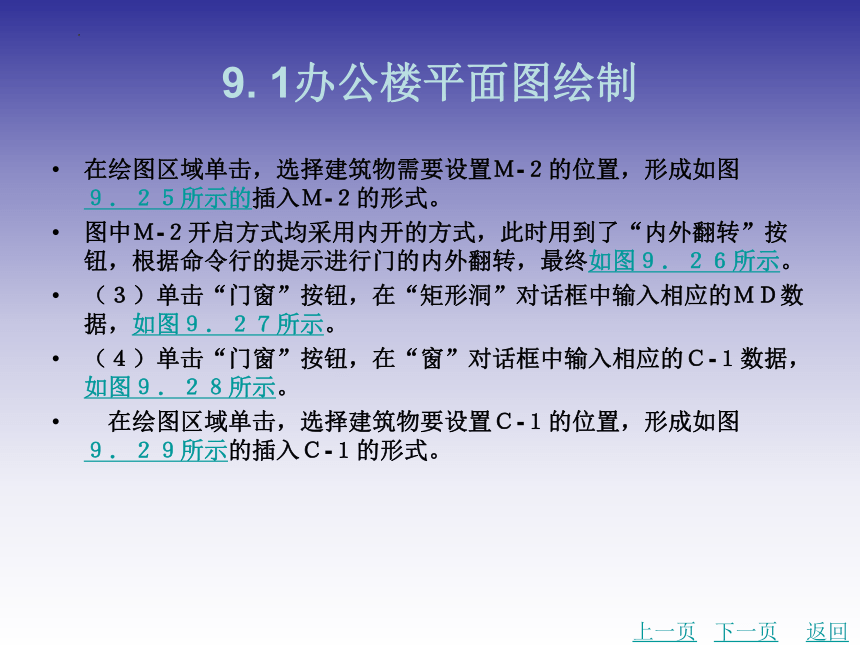

在绘图区域单击，选择建筑物需要设置Ｍ-２的位置，形成如图９．２５所示的插入Ｍ-２的形式。
图中Ｍ-２开启方式均采用内开的方式，此时用到了“内外翻转”按钮，根据命令行的提示进行门的内外翻转，最终如图９．２６所示。
（３）单击“门窗”按钮，在“矩形洞”对话框中输入相应的ＭＤ数据，如图９．２７所示。
（４）单击“门窗”按钮，在“窗”对话框中输入相应的Ｃ-１数据，如图９．２８所示。
　在绘图区域单击，选择建筑物要设置Ｃ-１的位置，形成如图９．２９所示的插入Ｃ-１的形式。
上一页
下一页
返回
9. 1办公楼平面图绘制
（５）单击“门窗”按钮，在“窗”对话框中输入相应的Ｃ-２数据，如图９．３０所示。
在绘图区域单击，选择建筑物需要设置Ｃ-２的位置，由此完成插入门窗的工作。
９.１.７插入楼梯
办公楼中有两个形式一样的楼梯，本例具体操作一个楼梯的生成过程。生成的楼梯如图９．３１所示。
插入楼梯的步骤如下：
（１）单击“双跑楼梯”按钮，在“矩形双跑楼梯”对话框中输入相应的楼梯数据，如图９．３２所示。
上一页
下一页
返回
9. 1办公楼平面图绘制

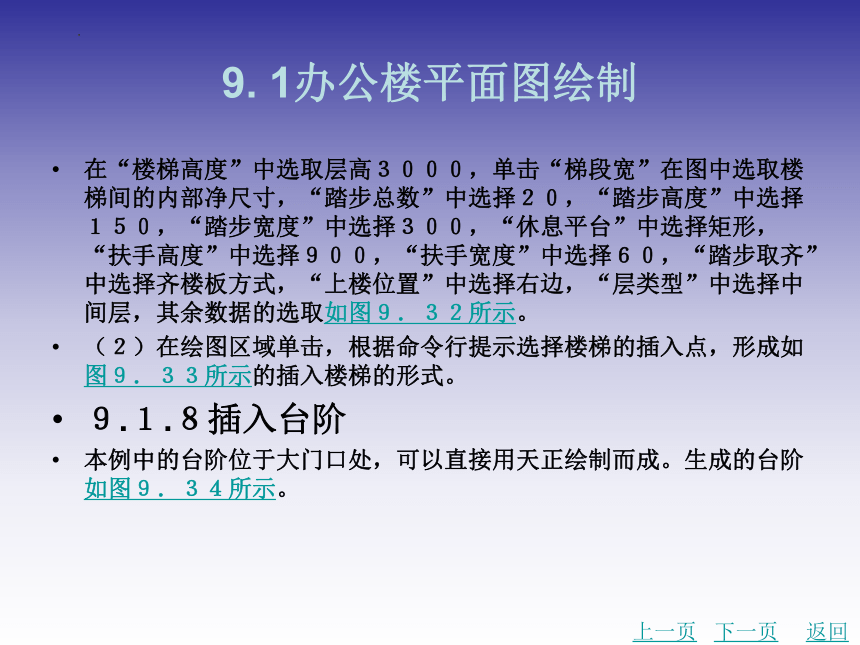

在“楼梯高度”中选取层高３０００，单击“梯段宽”在图中选取楼梯间的内部净尺寸，“踏步总数”中选择２０，“踏步高度”中选择１５０，“踏步宽度”中选择３００，“休息平台”中选择矩形，“扶手高度”中选择９００，“扶手宽度”中选择６０，“踏步取齐”中选择齐楼板方式，“上楼位置”中选择右边，“层类型”中选择中间层，其余数据的选取如图９．３２所示。
（２）在绘图区域单击，根据命令行提示选择楼梯的插入点，形成如图９．３３所示的插入楼梯的形式。
９.１.８插入台阶
本例中的台阶位于大门口处，可以直接用天正绘制而成。生成的台阶如图９．３４所示。
上一页
下一页
返回
9. 1办公楼平面图绘制

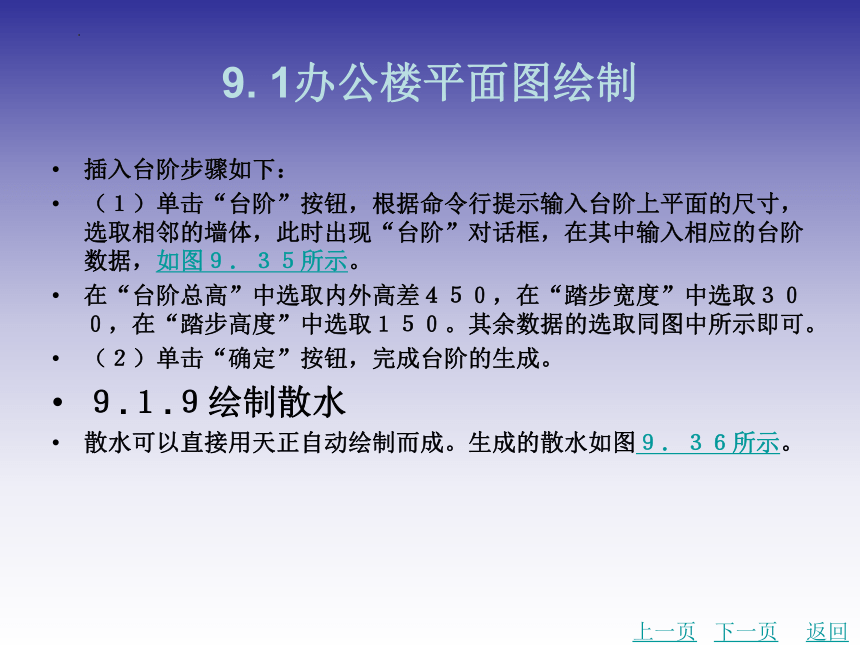

插入台阶步骤如下：
（１）单击“台阶”按钮，根据命令行提示输入台阶上平面的尺寸，选取相邻的墙体，此时出现“台阶”对话框，在其中输入相应的台阶数据，如图９．３５所示。
在“台阶总高”中选取内外高差４５０，在“踏步宽度”中选取３００，在“踏步高度”中选取１５０。其余数据的选取同图中所示即可。
（２）单击“确定”按钮，完成台阶的生成。
９.１.９绘制散水
散水可以直接用天正自动绘制而成。生成的散水如图９．３６所示。
上一页
下一页
返回
9. 1办公楼平面图绘制
绘制散水的步骤如下：
（１）单击“散水”按钮，出现“散水”对话框，如图９．３７所示。
在“室内外高差”中选取内外高差４５０，在“散水宽度”中选取６００，在“偏移距离”中选取０，勾选“创建室内外高差平台”选项。
（２）在绘图区域单击，根据命令行提示选择建筑物的封闭外墙，完成散水的绘制。
９.１.１０布置洁具
卫生间洁具可以直接用天正图库自动绘制而成。
布置洁具的步骤如下：
上一页
下一页
返回
9. 1办公楼平面图绘制
（１）单击“布置洁具”按钮，在“天正洁具”对话框中选择相应的洁具，本例选择大便器中的蹲便器（感应式），如图９．３８所示。
双击所选择的蹲便器，显示如图９．３９所示对话框。
对话框中的数据可保持不变，也可以进行修改，本例为保持不变。在绘图区域单击，根据命令行提示选择卫生间相应的墙线，在男女卫生间各布置两个蹲便器，形成如图９．４０所示的形式。
（２）单击“布置隔断”按钮，根据命令提示选取两个蹲便器，然后根据提示的隔断尺寸进行修正，按回车键完成布置隔断任务。进行重复操作，形成如图９．４１所示的形式。
上一页
下一页
返回
9. 1办公楼平面图绘制
（３）单击“布置隔断”按钮，在“天正洁具”对话框中选择相应的洁具，本例选择小便器中的小便器（感应式）０２，如图９．４２所示。
双击所选择的小便器，显示如图９．４３所示对话框。
对话框中的数据可保持不变，也可以进行修改，本例为保持不变。在绘图区域单击，根据命令提示选择卫生间相应的墙线，在男卫生间布置两个小便器，形成如图９．４４所示的形式。
（４）单击“洁具布置”按钮，本例选择洗涤盆和拖布池，如图９．４５所示。
双击所选择的拖布池，显示如图９．４６所示对话框。
上一页
下一页
返回
9. 1办公楼平面图绘制
对话框中的数据可保持不变，也可以进行修改，本例为保持不变。在绘图区域单击，根据命令提示选择卫生间相应的墙线，在男女卫生间各布置一个拖布池，形成如图９．４７所示的形式。
９.１.１１房间标注
房间的信息可以直接由天正自动绘制而成，比如室内面积、房间编号等，本例中只生成室内面积。生成的房间标注如图９．４８所示。
生成房间信息的步骤如下：
（１）单击“搜索房间”按钮，在“搜索房间”对话框中输入相应的选择项目，如图９．４９所示。
上一页
下一页
返回
9. 1办公楼平面图绘制
（２）在绘图区域单击，根据命令行提示框选建筑物所有墙体，形成如图９．５０所示的房间标注的信息。
（３）通过在位编辑命令，双击需要修改名称的房间，直接改名字，最终形成房间标注的信息。
９.１.１２尺寸标注
尺寸标注在本例中主要是明确具体的建筑构件的平面尺寸，比如门窗、墙体等位置尺寸，尺寸标注如图９．５１所示。
生成尺寸的步骤如下：
（１）单击“门窗标注”按钮，根据命令行提示线选尺寸标注的门窗所在的墙线和第一、第二道标注线，自动生成外侧的门窗标注，具体步骤不再详述，生成的标注如图９．５２所示。
上一页
下一页
返回
9. 1办公楼平面图绘制
(2)对墙体进行墙厚标注。此时，完成外侧的门窗尺寸标注。对于墙厚标注，通过“墙厚标注”按钮，按照命令行提示线选需要标注厚度的墙体，即可完成操作，最终形成的墙厚标注形式如图９．５３所示。
（３）单击“内门标注”按钮，根据命令行提示线选需要标注的内门，自动生成内门标注，如图９．５４所示。
（４）其他部位的标注可以采用“逐点标注”的方式，直接标注尺寸，具体方式不再详述。最终形成尺寸标注的信息。
９.１.１３标高标注
标高标注在本图中主要是明确建筑内外的平面高差。生成的标高标注如图９．５５所示。
上一页
下一页
返回
9. 1办公楼平面图绘制
生成标高标注的步骤如下：
（１）单击“标高标注”按钮，在“编辑标高”对话框中输入室内标高±０．０００，同时勾选“手工输入”，如图９．５６所示。
同时，在绘图区单击，选择室内标高位置为办公室内部，如图9.57所示。
（２）单击“编辑标高”对话框，在“编辑标高”对话框中输入室外标高－０．４５０，如图９．５８所示。
同时，在绘图区单击，选择室内标高位置为建筑物外侧，如图９．５９所示。
上一页
下一页
返回
9. 1办公楼平面图绘制
（３）单击“编辑标高”对话框，在“编辑标高”对话框中输入厕所标高－０．０２０，如图９．６０所示。
同时，在绘图区单击，选择厕所标高位置为厕所内部，如图９．６１所示。
通过以上基本绘图步骤，插入图框即可完成办公楼平面图绘制。
上一页
返回
９．２办公楼立面图绘制
本案例立面图如图９．６２所示，现介绍两种绘制建筑立面图的方式。
９.２.１直接生成建筑立面的方式
“建筑立面”命令可以生成建筑物立面，事先确定当前层为首层平面，其余各层已确定内外墙。在当前工程为空的时候执行本命令，会出现对话框：请打开或新建一个工程管理项目，并在工程数据库中建立楼层表，现在依据已经完成建筑底层平面和标准层平面绘制在一张图中，建立一个工程管理项目，步骤如下：
（１）单击“工程管理”，选取新建工程，出现新建工程的对话框，如图９．６３所示。
在“文件名”中输入文件名称为平面，然后单击“保存”。
下一页
返回
９．２办公楼立面图绘制
（２）点开下拉菜单“楼层”，如图９．６４所示。
组合楼层有两种方式：
（１）如果每层平面图均有独立的图纸文件，可将多个平面图文件放在同一文件夹下面，在对话框中为“打开”按钮，确定每个标准层都有的共同对齐点，然后完成组合楼层。
（２）如果多个平面图放在一个图纸文件中，在楼层栏的电子表格中分别选取图中的标准平面图，指定共同对齐点，完成组合楼层。同时，也可以指定部分标准层平面图在其他图纸文件中。
现多采用方式二进行绘制。
启动后命令行提示：
上一页
下一页
返回
９．２办公楼立面图绘制
选择第一个角点＜取消＞：点选所选标准层的左下角；
另一个角点＜取消＞：点选所选标准层的右上角；
对齐点＜取消＞：选择开间和进深的第一轴线交点；
成功定义楼层！
此时，将所选的楼层定义为第一层，如图９．６５所示。
然后，重复上面的操作完成楼层的定义，如图９．６６所示。当所在标准层不在同一图纸中时，可以通过单击文件后面的方框“选择层文件”选择需要装入的标准层。
启动方式：执行“立面”→“建筑立面”（ＪＺＬＭ）命令，启动后命令行显示如下：
上一页
下一页
返回
９．２办公楼立面图绘制
请输入立面方向或［正立面（Ｆ）／背立面（Ｂ）／左立面（Ｌ）／右立面（Ｒ）］＜退出＞：选择正立面Ｆ；
请选择要出现在立面图上的轴线：选择轴线；
请选择要出现在立面图上的轴线：回车；
此时，出现“立面生成设置”对话框，如图９．６７所示。
在对话框中输入标注的数值，然后单击“生成立面”按钮，出现“输入要生成的文件”对话框，在此对话框中输入要生成的立面文件的名称和位置，如图９．６８所示。
单击“保存”按钮，即可在指定位置生成立面图，生成的建筑立面如图９．６９所示。
上一页
下一页
返回
９．２办公楼立面图绘制
９.２.２绘制建筑立面的方式
１． 对齐所有的平面图
输入“ＸＬ”绘制构造线，使用“Ｍ”命令将所有的平面图对齐“ＸＬ”线（若为左立面，需运用“ｒｏ”命令旋转９０°），如图９．７０所示。
２． 绘制建筑立面的外轮廓
在建筑平面的外墙两端，绘制两根构造线，用ＰＬ线将构造线两端连接，并根据建筑的层数设计出建筑的外轮廓，如图９．７１所示。
绘制技巧：可先绘制出一边的轮廓，另一边用ＭＩ命令生成。
上一页
下一页
返回
９．２办公楼立面图绘制
３． 绘制门窗
轮廓绘制完成后，使用ＸＬ线偏移出门窗的位置，设置出门窗位置的插入点，通过“立面门窗”命令绘制立面门窗；也可以通过“构件立面”命令拾取相应的立面，生成门窗后放入插入位置，如图９．７２和图９．７３所示。
绘制技巧：插入的基点位置一定要选择准确，以方便后期的插入。若开间尺寸和门窗位置一样，可绘制一扇窗，利用“ＡＲ”直接生成立面的窗。
４． 完成标注和图名的输入
绘制完成后，利用逐点标注和标高标注命令对绘制完成的图形进行标注，并插入图框，如图９．７４所示。
上一页
返回
９．３办公楼剖面图绘制
与建筑立面图绘制的方式类似，剖面图的绘制也有两种方式，现主要介绍第二种绘制方式，绘制成的剖面如图９．７５所示。
９.３.１画出楼板、墙体定位线
用ＸＬ线绘制出楼板、墙体定位线的位置，再用ＰＬ线进行绘制，并标上轴号，绘制结果如图９．７６所示。
９.３.２画剖面墙
执行“剖面”→“画剖面墙”（ＨＰＭＱ）命令，在绘制好的轴网中点取剖面墙起点位置和终点位置，完成剖面墙体的绘制，绘制结果如图９．７７所示。
下一页
返回
９．３办公楼剖面图绘制
９.３.３画双线楼板、加剖断梁并进行剖面填充
执行“剖面”→“双线楼板”（ＳＸＬＢ）、“加剖断梁”（ＪＰＤＬ）命令，并选择相应的图案进行剖面填充，绘制结果如图９．７８所示。
９.３.４画剖面门窗
本命令可连续插入剖面门窗（包括含有门窗过梁或开启门窗扇的非标准剖面门窗），可替换已经插入的剖面门窗，还可以修改剖面门窗高度与窗台高度值，为剖面门窗详图的绘制和修改提供了全新的工具。
执行“剖面”→“剖面门窗”（ＰＭＭＣ）命令。单击菜单命令后，显示“天正图库管理系统”对话框，如图９．７９所示。
上一页
下一页
返回
９．３办公楼剖面图绘制
由于天正建筑图库中没有客厅大窗样式，需直接用ＣＡＤ绘制，如图９．８０所示。
９.３.５加粗墙体
运用天正剖面填充和剖面加粗功能，将剖面图中剖切的梁板、墙体涂黑、加粗，经过以上两步后，绘制结果如图９．８１所示。
９.３.６绘制参数楼梯
绘制参数楼梯后的效果如图９．８２所示。
９.３.７插入可见门窗
上一页
下一页
返回
９．３办公楼剖面图绘制
插入可见门窗后的效果如图９．８３所示。
９.３.８完成制图
完成尺寸标注和标高标注并整理图形及插入图框（删除多余作图辅助线），就完成了作图过程，最后的剖面图如图９．８４所示。
