第7章　职业技能鉴定

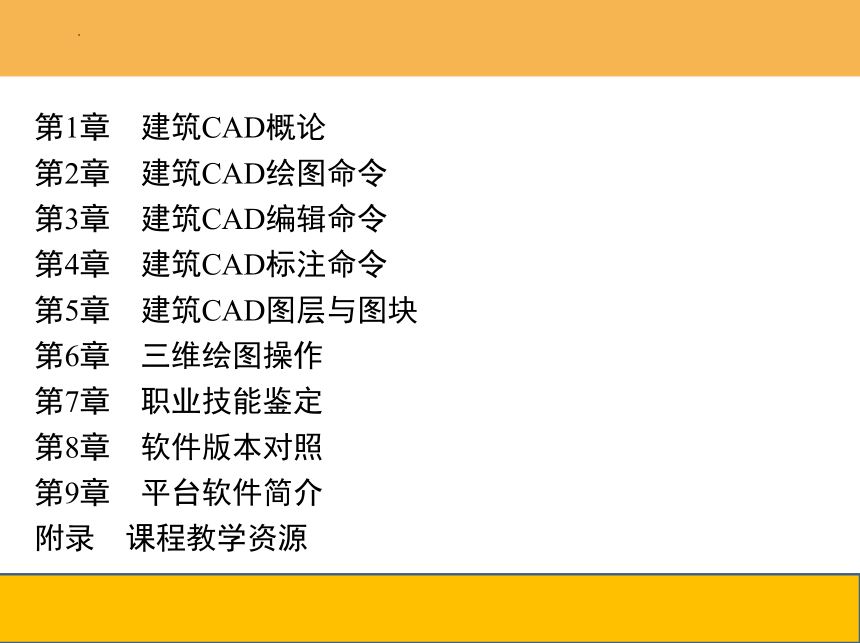

第1章　建筑CAD概论
第2章　建筑CAD绘图命令
第3章　建筑CAD编辑命令
第4章　建筑CAD标注命令
第5章　建筑CAD图层与图块
第6章　三维绘图操作
第7章　职业技能鉴定
第8章　软件版本对照
第9章　平台软件简介
附录　课程教学资源

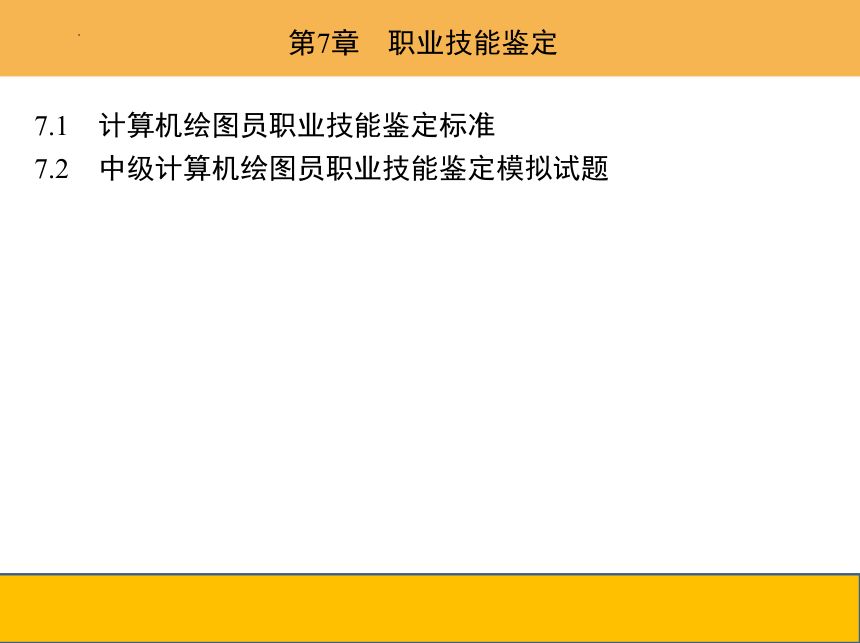

第7章　职业技能鉴定
7.1　计算机绘图员职业技能鉴定标准
7.2　中级计算机绘图员职业技能鉴定模拟试题
7.1　计算机绘图员职业技能鉴定标准

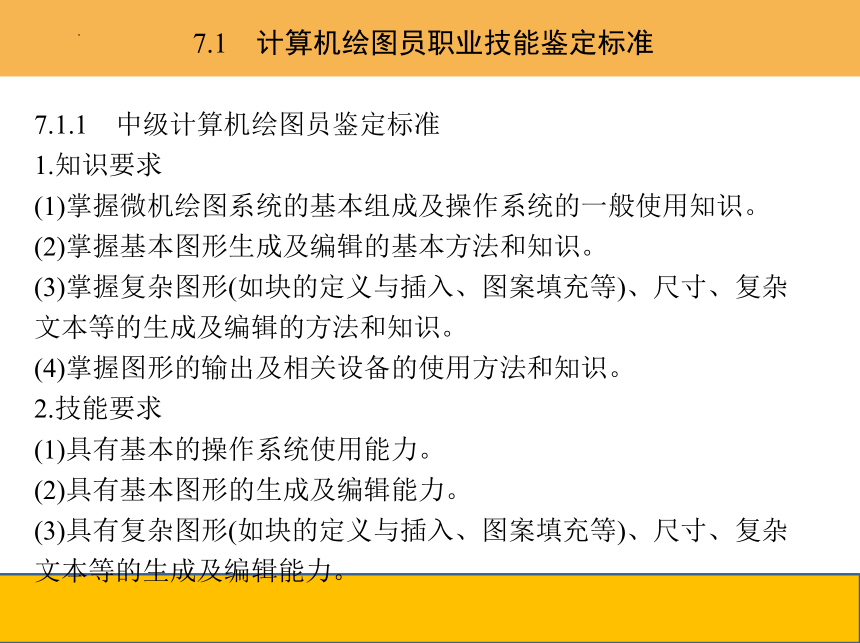

7.1.1　中级计算机绘图员鉴定标准
1.知识要求
(1)掌握微机绘图系统的基本组成及操作系统的一般使用知识。
(2)掌握基本图形生成及编辑的基本方法和知识。
(3)掌握复杂图形(如块的定义与插入、图案填充等)、尺寸、复杂文本等的生成及编辑的方法和知识。
(4)掌握图形的输出及相关设备的使用方法和知识。
2.技能要求
(1)具有基本的操作系统使用能力。
(2)具有基本图形的生成及编辑能力。
(3)具有复杂图形(如块的定义与插入、图案填充等)、尺寸、复杂文本等的生成及编辑能力。
7.1　计算机绘图员职业技能鉴定标准

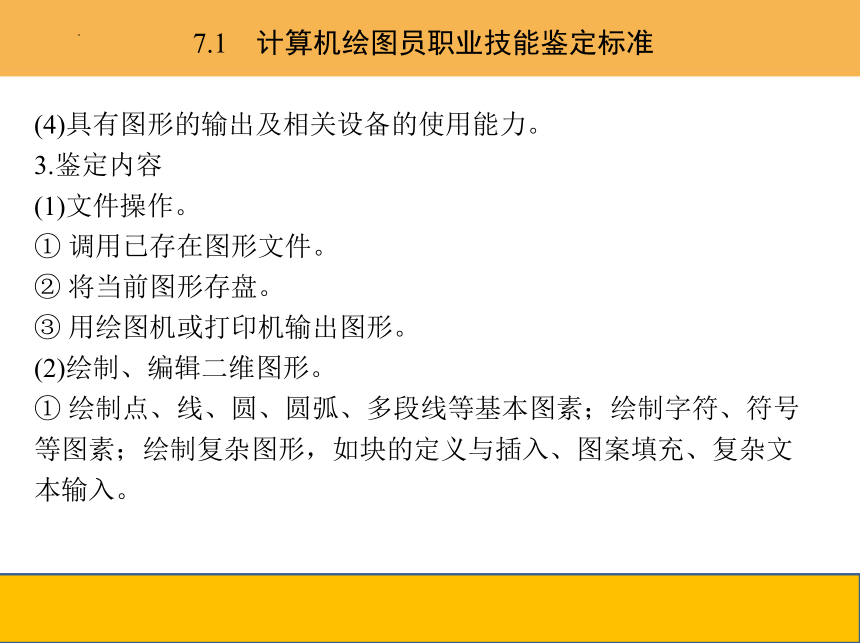

(4)具有图形的输出及相关设备的使用能力。
3.鉴定内容
(1)文件操作。
① 调用已存在图形文件。
② 将当前图形存盘。
③ 用绘图机或打印机输出图形。
(2)绘制、编辑二维图形。
① 绘制点、线、圆、圆弧、多段线等基本图素；绘制字符、符号等图素；绘制复杂图形，如块的定义与插入、图案填充、复杂文本输入。
7.1　计算机绘图员职业技能鉴定标准

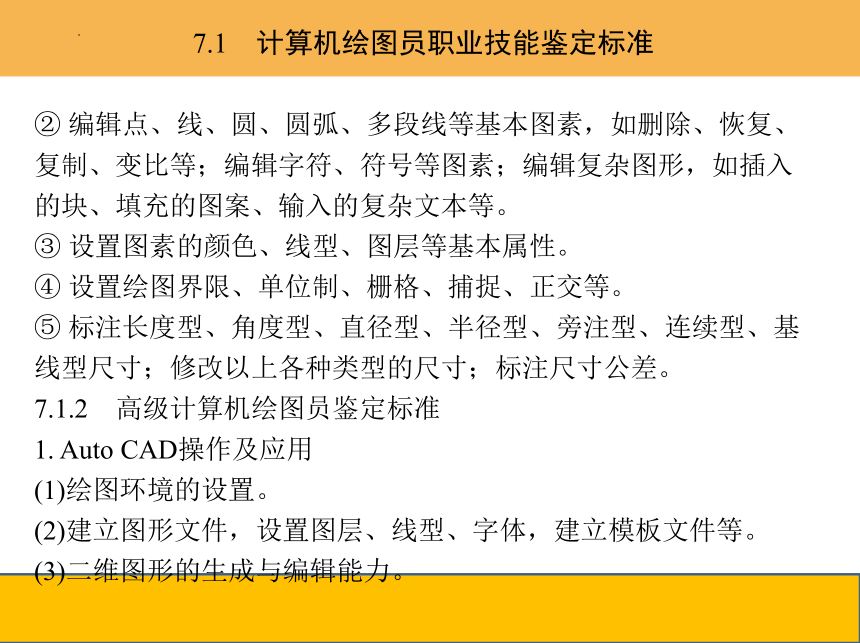

② 编辑点、线、圆、圆弧、多段线等基本图素，如删除、恢复、复制、变比等；编辑字符、符号等图素；编辑复杂图形，如插入的块、填充的图案、输入的复杂文本等。
③ 设置图素的颜色、线型、图层等基本属性。
④ 设置绘图界限、单位制、栅格、捕捉、正交等。
⑤ 标注长度型、角度型、直径型、半径型、旁注型、连续型、基线型尺寸；修改以上各种类型的尺寸；标注尺寸公差。
7.1.2　高级计算机绘图员鉴定标准
1. Auto CAD操作及应用
(1)绘图环境的设置。
(2)建立图形文件，设置图层、线型、字体，建立模板文件等。
(3)二维图形的生成与编辑能力。
7.1　计算机绘图员职业技能鉴定标准

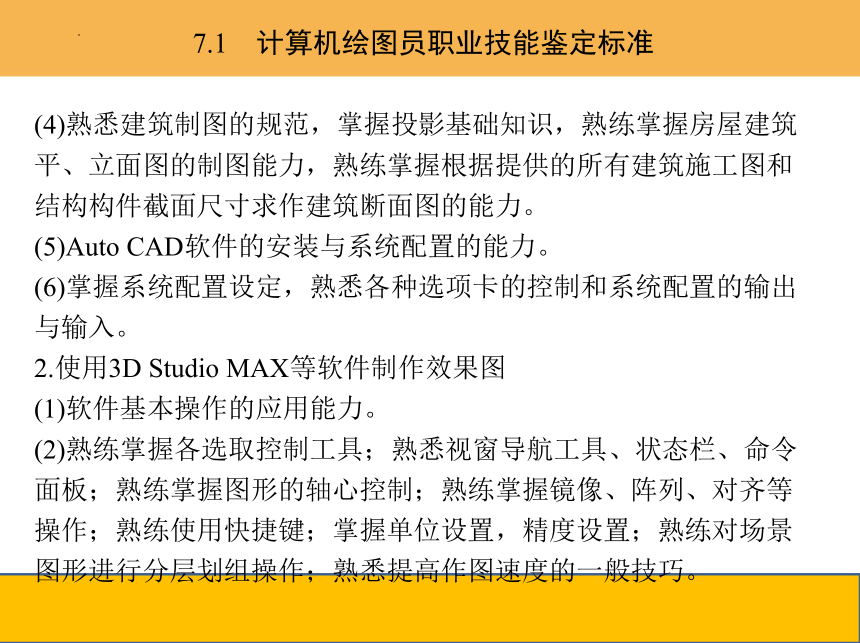

(4)熟悉建筑制图的规范，掌握投影基础知识，熟练掌握房屋建筑平、立面图的制图能力，熟练掌握根据提供的所有建筑施工图和结构构件截面尺寸求作建筑断面图的能力。
(5)Auto CAD软件的安装与系统配置的能力。
(6)掌握系统配置设定，熟悉各种选项卡的控制和系统配置的输出与输入。
2.使用3D Studio MAX等软件制作效果图
(1)软件基本操作的应用能力。
(2)熟练掌握各选取控制工具；熟悉视窗导航工具、状态栏、命令面板；熟练掌握图形的轴心控制；熟练掌握镜像、阵列、对齐等操作；熟练使用快捷键；掌握单位设置，精度设置；熟练对场景图形进行分层划组操作；熟悉提高作图速度的一般技巧。
7.1　计算机绘图员职业技能鉴定标准

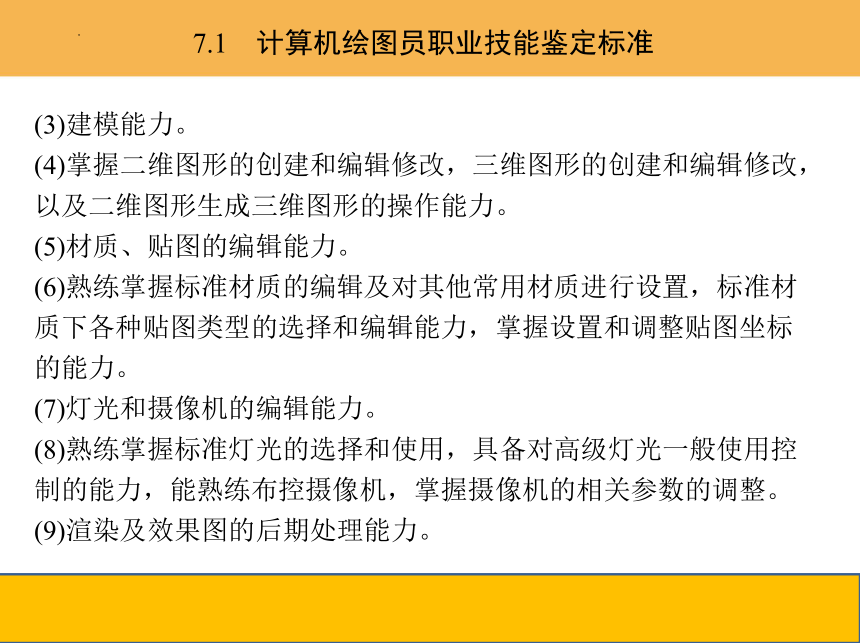

(3)建模能力。
(4)掌握二维图形的创建和编辑修改，三维图形的创建和编辑修改，以及二维图形生成三维图形的操作能力。
(5)材质、贴图的编辑能力。
(6)熟练掌握标准材质的编辑及对其他常用材质进行设置，标准材质下各种贴图类型的选择和编辑能力，掌握设置和调整贴图坐标的能力。
(7)灯光和摄像机的编辑能力。
(8)熟练掌握标准灯光的选择和使用，具备对高级灯光一般使用控制的能力，能熟练布控摄像机，掌握摄像机的相关参数的调整。
(9)渲染及效果图的后期处理能力。
7.1　计算机绘图员职业技能鉴定标准
(10)掌握渲染输出不同精度和尺寸效果图的能力，熟练界面的操作，熟悉新图像的加入及调整，掌握对图形进行色相、亮度、对比度等调整。
7.2　中级计算机绘图员职业技能鉴定模拟试题

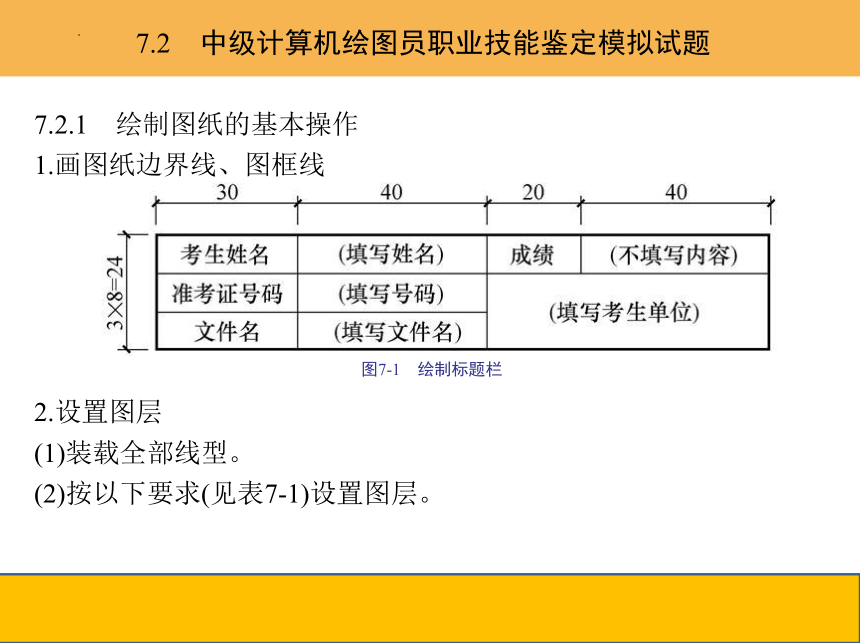

7.2.1　绘制图纸的基本操作
1.画图纸边界线、图框线
图7-1　绘制标题栏
2.设置图层
(1)装载全部线型。
(2)按以下要求(见表7-1)设置图层。
7.2　中级计算机绘图员职业技能鉴定模拟试题

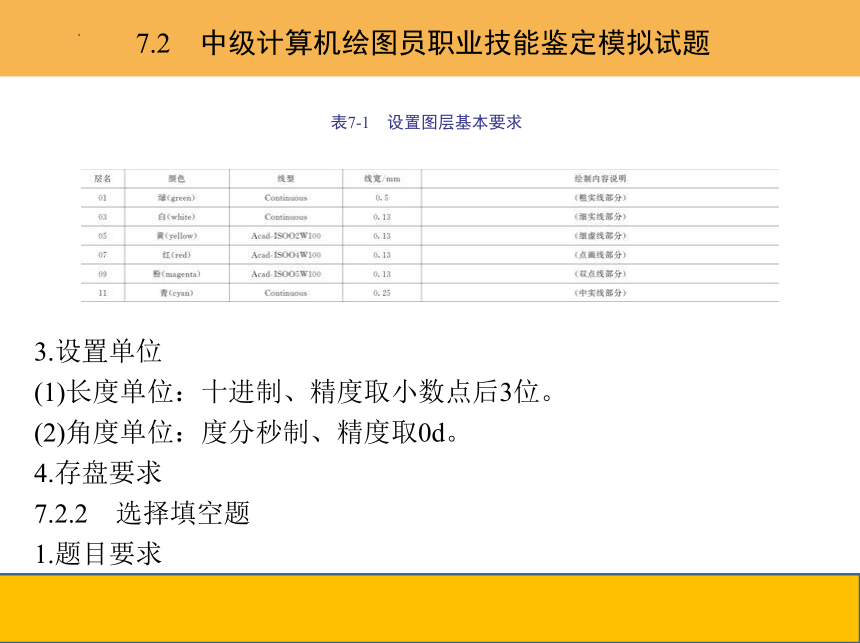

表7-1　设置图层基本要求
3.设置单位
(1)长度单位：十进制、精度取小数点后3位。
(2)角度单位：度分秒制、精度取0d。
4.存盘要求
7.2.2　选择填空题
1.题目要求
7.2　中级计算机绘图员职业技能鉴定模拟试题

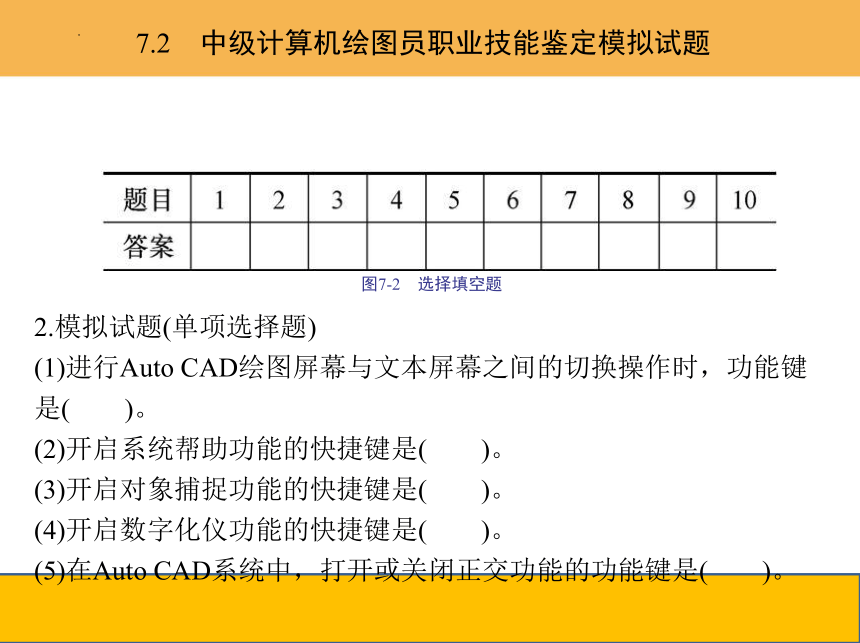

图7-2　选择填空题
2.模拟试题(单项选择题)
(1)进行Auto CAD绘图屏幕与文本屏幕之间的切换操作时，功能键是(　　)。
(2)开启系统帮助功能的快捷键是(　　)。
(3)开启对象捕捉功能的快捷键是(　　)。
(4)开启数字化仪功能的快捷键是(　　)。
(5)在Auto CAD系统中，打开或关闭正交功能的功能键是(　　)。
7.2　中级计算机绘图员职业技能鉴定模拟试题
(6)在Auto CAD系统中，控制栅格显示切换的功能键是(　　)。
(7)在Auto CAD系统中，打开或关闭坐标功能的功能键是(　　)。
(8)在显示设置(Zoom)命令中，重新显示前一显示方式的选项是(　　)。
(9)在显示设置(Zoom)命令中，设置实时缩放操作方式的选项是(　　)。
(10)按图幅设置显示图形的视觉尺寸，在显示设置(Zoom)命令中的操作选项是(　　)。
(11)建立新图形文件时，通过下拉式菜单的操作方式是(　　)。
(12)利用文件(F)下拉式菜单打开已有图形文件的操作选项是(　　)。
7.2　中级计算机绘图员职业技能鉴定模拟试题
(13)在对象选取(…对象选择)操作过程中，设置选取最后生成实体对象的选择是(　　)。
(14)在对象选取(…对象选择)操作过程中，设置边界圈围选取方式的选择是。
(15)在对象选取(…对象选择)操作过程中，设置交叉圈围选取方式的选择是。
(16)在对象选取(…对象选择)操作过程中，设置撤销选取方式的选择是(　　)。
(17)在对象捕捉设置对话框中,设置捕捉类型为端点时,应选择(　　)。
(18)在对象捕捉设置对话框中,设置捕捉类型为中点时,应选择(　　)。
7.2　中级计算机绘图员职业技能鉴定模拟试题
(19)在对象捕捉设置对话框中,设置捕捉类型为圆心时,应选择(　　)。
(20)在对象捕捉设置对话框中,设置捕捉类型为节点时,应选择(　　)。
(21)在对象捕捉设置对话框中,设置捕捉类型为最近点时,应选择(　　)。
(22)用相对极坐标方式输入点的坐标时，其输入操作的格式是(　　)。
(23)用绝对直角坐标方式输入点的坐标时，其输入操作的格式是(　　)。
(24)绘制圆弧(Arc)时，系统默认的正方向是(　　)。
(25)复制(Copy)命令中Multiple选项的作用是(　　)。
7.2　中级计算机绘图员职业技能鉴定模拟试题
(26)在阵列(Array)命令中，若输入的行间距为正数时，其作用是(　　)。
(27)旋转(Rotate)命令中的Base point是指(　　)。
(28)使用构造线(Xline)命令画角平分线线时，应选择哪一项(　　)。
(29)使用构造线(Xline)命令画指定角度线时，应选择哪一项(　　)。
(30)使用构造线(Xline)命令画垂直线时，应选择哪一项(　　)。
(31)使用构造线(Xline)命令画水平线时，应选择哪一项(　　)。
(32)绘制多线 (Mline)时，改变所用多线的间距比例应选择哪一项(　　)。
7.2　中级计算机绘图员职业技能鉴定模拟试题
(33)绘制多线 (Mline)时，设置所用多线的画线样式应选择哪一项(　　)。
(34)绘制多线 (Mline)时，设置所用多线的对齐方式应选择哪一项(　　)。
(35)在多段线(Pline)命令中，当直线改为圆弧的绘制方式时，应选的操作选项是(　　)。
(36)操作多段线(Pline)命令时，设置多段线的半线宽应选择的选项是(　　)。
(37)操作多段线(Pline)命令时，设置多段线的画线宽度时，应选择的选项是。
(38)在矩形(Rectang)命令中，设置矩形的倒角时，对应的操作选项是(　　)。
7.2　中级计算机绘图员职业技能鉴定模拟试题
(39)在矩形(Rectang)命令中，改变矩形的线宽时，对应的操作选项是(　　)。
(40)在矩形(Rectang)命令中，设置矩形的标高时，对应的操作选项是(　　)。
(41)在矩形(Rectang)命令中，设置矩形的圆角时，对应的操作选项是(　　)。
(42)已知圆半径及两条切线，用圆(Circle)命令画圆时，应选择哪一项(　　)。
(43)用圆(Circle)命令画已知某圆周上三个点坐标的圆时，以下的操作选项是。
(44)已知圆直径的两个端点，用圆(Circle)命令画圆时，应选择哪一项(　　)。
7.2　中级计算机绘图员职业技能鉴定模拟试题
(45)已知椭圆中心、轴的两个端点，用椭圆(Ellipse)命令画椭圆时应选择哪一项(　　)。
(46)用椭圆(Ellipse)命令绘制椭圆弧时，应选择哪一项(　　)。
(47)使用倒角(Chamfer)命令时，选择距离方式确定倾角距离的选项是(　　)。
(48)使用倒角(Chamfer)命令时，选择角度方式确定倾角距离的选项是(　　)。
(49)在倒角(Chamfer)命令操作中，当选择的操作对象为多段线时的选项是。
(50)在倒角(Chamfer)命令操作中，设置修剪模式的选项是(　　)。
3.参考答案
(1)Ｂ
7.2　中级计算机绘图员职业技能鉴定模拟试题
(10)Ａ
(19)Ｃ
(28)Ｄ
(37)Ｂ
(46)Ａ
7.2.3　绘制几何图形
1.题目要求
(1)调用已完成的“A4(××)”图纸，绘制如“几何绘图题”图所示图形，绘图比例1∶1。
(2)不标注尺寸。
(3)以“A4-3(××)”为文件名，保存图形文件到考生目录文件夹中(注：××应为考生本人准考证号的后两位数字)。
7.2　中级计算机绘图员职业技能鉴定模拟试题
2.模拟试题
图7-3　几何绘图题(1)
图7-4　几何绘图题(2)
7.2　中级计算机绘图员职业技能鉴定模拟试题
图7-5　几何绘图题(3)
图7-6　几何绘图题(4)
7.2　中级计算机绘图员职业技能鉴定模拟试题
图7-7　几何绘图题(5)
图7-8　几何绘图题(6)
7.2.4　绘制投影视图和立体图形
1.题目要求
7.2　中级计算机绘图员职业技能鉴定模拟试题
(1)调用已完成的“A4(××)”图纸，绘制如“投影视图题”图所示的投影视图，绘图比例1∶1。
(2)根据“投影视图题”图所示的投影视图，按等轴测方式完成立体图形绘制，绘图比例1∶1。
(3)不标注尺寸，将立体图形的水平面涂蓝色。
(4)以“A4-4(××)”为文件名，保存图形文件到考生目录文件夹中(注：××应为考生本人准考证号的后两位数字)。
2.模拟试题
图7-9　投影视图题(1)
7.2　中级计算机绘图员职业技能鉴定模拟试题
图7-10　投影视图题(2)
图7-11　投影视图题(3)
7.2　中级计算机绘图员职业技能鉴定模拟试题
图7-12　投影视图题(4)
图7-13　投影视图题(5)
7.2　中级计算机绘图员职业技能鉴定模拟试题
图7-14　投影视图题(6)
3.参考答案(立体图形绘制)
图7-15　图7-9参考答案
7.2　中级计算机绘图员职业技能鉴定模拟试题
图7-16　图7-10参考答案
图7-17　图7-11参考答案
7.2　中级计算机绘图员职业技能鉴定模拟试题
图7-18　图7-12参考答案
图7-19　图7-13参考答案
7.2　中级计算机绘图员职业技能鉴定模拟试题
图7-20　图7-14参考答案
7.2.5　绘制平面图和立面图
1.题目要求
(1)调用已完成的“A4(××)”图纸，根据国标做A3幅面(横放)调整图纸，抄画如附件中所示的平面图、立面图，绘图比例1∶100。
(2)标注平面图下方、左方的尺寸和轴号，其他尺寸和轴号可以不进行标注。
7.2　中级计算机绘图员职业技能鉴定模拟试题
(3)把标高符号定义成带有属性的图块，基本要求如下。
① 块名：BG01，块提示：标高值。
② 块存盘的文件名：HKJX(独立保存图形文件到考生目录文件夹中)。
③ 用块的插入方法标注平面图、立面图中所有的标高符号。
(4)以“A3-5(××)”为文件名，保存图形文件到考生目录文件夹中(注：××应为考生本人准考证号的后两位数字)。
2.模拟试题
图7-21　平面图和立面图题(1)
7.2　中级计算机绘图员职业技能鉴定模拟试题
D7-8Z横排1.eps
7.2　中级计算机绘图员职业技能鉴定模拟试题
D7-8Z横排2.eps
7.2　中级计算机绘图员职业技能鉴定模拟试题
图7-24　平面图和立面图题(4)
7.2　中级计算机绘图员职业技能鉴定模拟试题
图7-25　平面图和立面图题(5)
