第7章　建筑施工图绘制
1
2
3
3
7.1建筑施工图绘图要求及基本概念
7.2建筑施工图绘制要点
7.3本章附图
返回

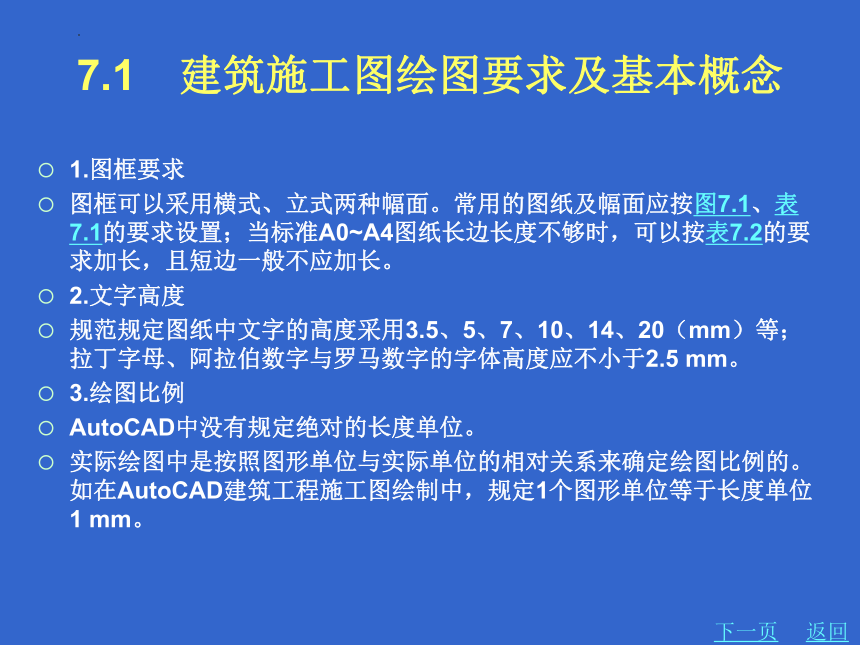

7.1　建筑施工图绘图要求及基本概念
1.图框要求
图框可以采用横式、立式两种幅面。常用的图纸及幅面应按图7.1、表7.1的要求设置；当标准A0~A4图纸长边长度不够时，可以按表7.2的要求加长，且短边一般不应加长。
2.文字高度
规范规定图纸中文字的高度采用3.5、5、7、10、14、20（mm）等；拉丁字母、阿拉伯数字与罗马数字的字体高度应不小于2.5 mm。
3.绘图比例
AutoCAD中没有规定绝对的长度单位。
实际绘图中是按照图形单位与实际单位的相对关系来确定绘图比例的。如在AutoCAD建筑工程施工图绘制中，规定1个图形单位等于长度单位1 mm。
下一页
返回

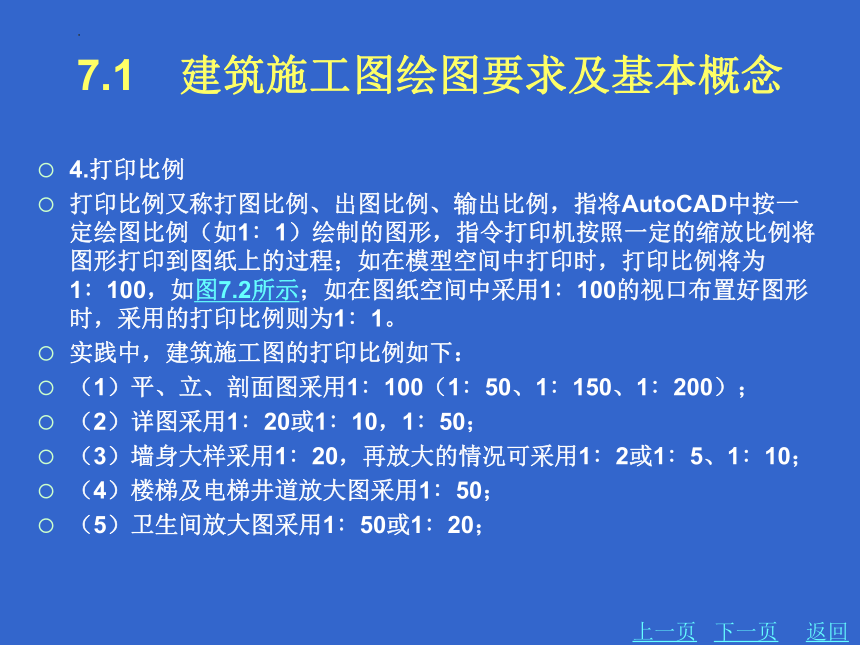

7.1　建筑施工图绘图要求及基本概念
4.打印比例
打印比例又称打图比例、出图比例、输出比例，指将AutoCAD中按一定绘图比例（如1∶1）绘制的图形，指令打印机按照一定的缩放比例将图形打印到图纸上的过程；如在模型空间中打印时，打印比例将为1∶100，如图7.2所示；如在图纸空间中采用1∶100的视口布置好图形时，采用的打印比例则为1∶1。
实践中，建筑施工图的打印比例如下：
（1）平、立、剖面图采用1∶100（1∶50、1∶150、1∶200）；
（2）详图采用1∶20或1∶10，1∶50；
（3）墙身大样采用1∶20，再放大的情况可采用1∶2或1∶5、1∶10；
（4）楼梯及电梯井道放大图采用1∶50；
（5）卫生间放大图采用1∶50或1∶20；
上一页
下一页
返回

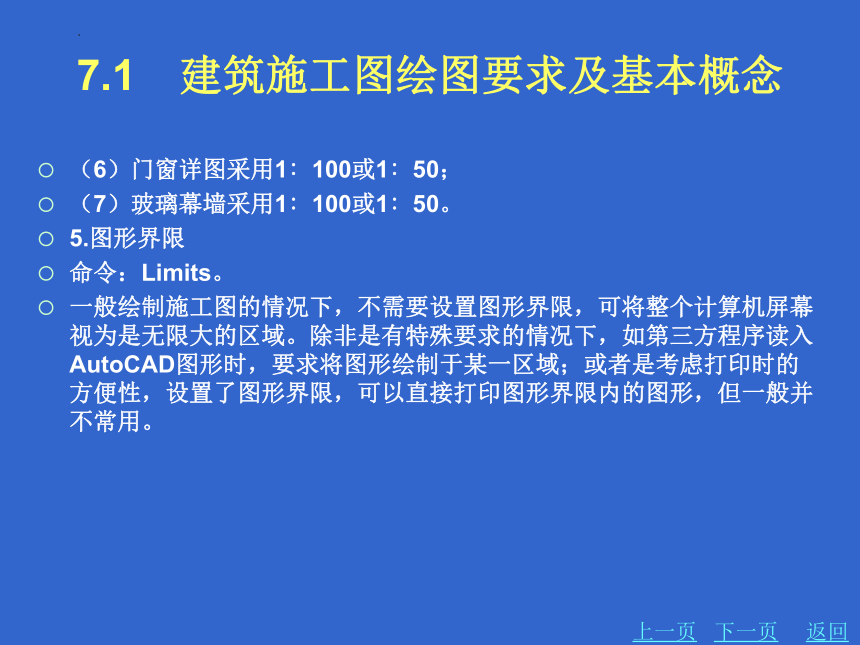

7.1　建筑施工图绘图要求及基本概念
（6）门窗详图采用1∶100或1∶50；
（7）玻璃幕墙采用1∶100或1∶50。
5.图形界限
命令：Limits。
一般绘制施工图的情况下，不需要设置图形界限，可将整个计算机屏幕视为是无限大的区域。除非是有特殊要求的情况下，如第三方程序读入AutoCAD图形时，要求将图形绘制于某一区域；或者是考虑打印时的方便性，设置了图形界限，可以直接打印图形界限内的图形，但一般并不常用。
上一页
下一页
返回

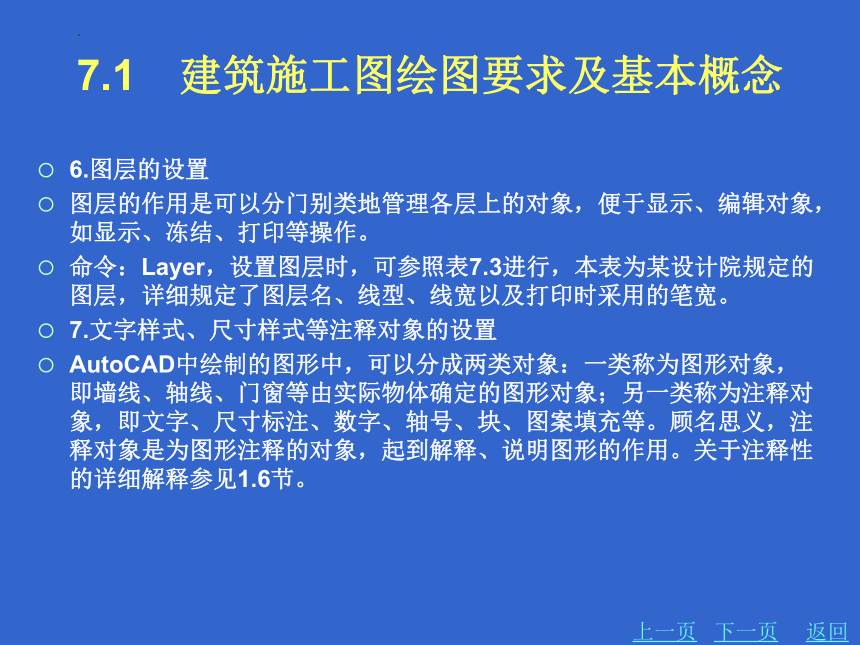

7.1　建筑施工图绘图要求及基本概念
6.图层的设置
图层的作用是可以分门别类地管理各层上的对象，便于显示、编辑对象，如显示、冻结、打印等操作。
命令：Layer，设置图层时，可参照表7.3进行，本表为某设计院规定的图层，详细规定了图层名、线型、线宽以及打印时采用的笔宽。
7.文字样式、尺寸样式等注释对象的设置
AutoCAD中绘制的图形中，可以分成两类对象：一类称为图形对象，即墙线、轴线、门窗等由实际物体确定的图形对象；另一类称为注释对象，即文字、尺寸标注、数字、轴号、块、图案填充等。顾名思义，注释对象是为图形注释的对象，起到解释、说明图形的作用。关于注释性的详细解释参见1.6节。
上一页
下一页
返回

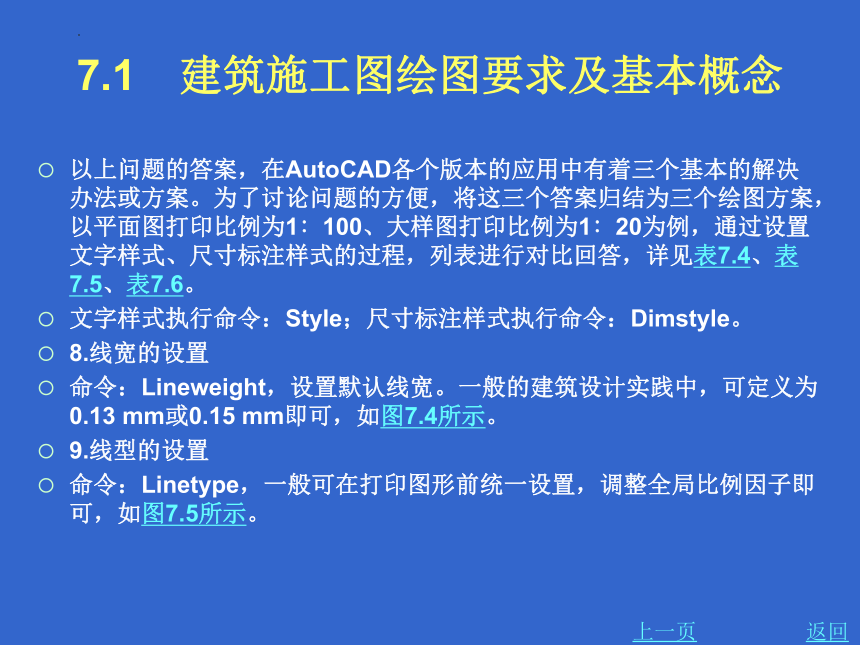

7.1　建筑施工图绘图要求及基本概念
以上问题的答案，在AutoCAD各个版本的应用中有着三个基本的解决办法或方案。为了讨论问题的方便，将这三个答案归结为三个绘图方案，以平面图打印比例为1∶100、大样图打印比例为1∶20为例，通过设置文字样式、尺寸标注样式的过程，列表进行对比回答，详见表7.4、表7.5、表7.6。
文字样式执行命令：Style；尺寸标注样式执行命令：Dimstyle。
8.线宽的设置
命令：Lineweight，设置默认线宽。一般的建筑设计实践中，可定义为0.13 mm或0.15 mm即可，如图7.4所示。
9.线型的设置
命令：Linetype，一般可在打印图形前统一设置，调整全局比例因子即可，如图7.5所示。
上一页
返回

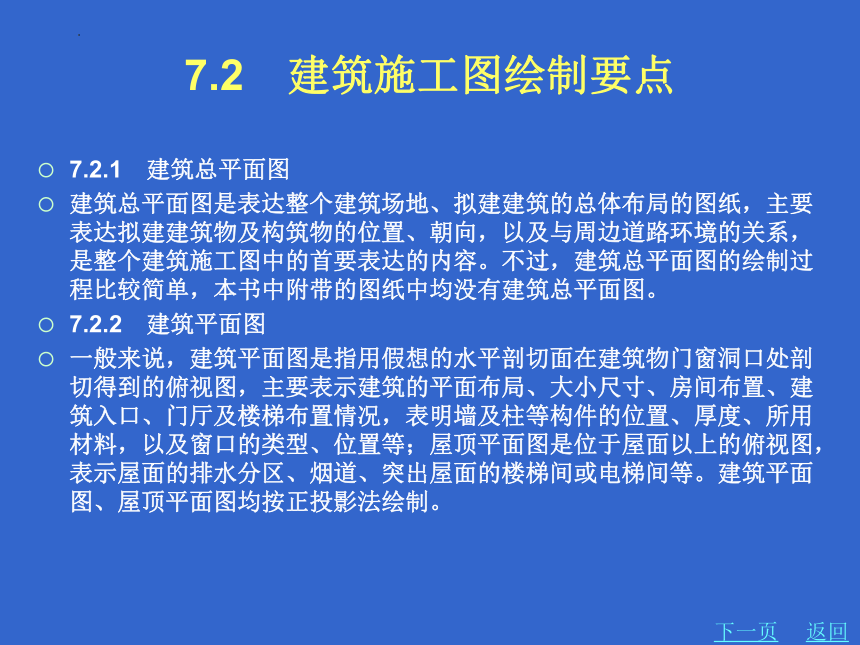

7.2　建筑施工图绘制要点
7.2.1　建筑总平面图
建筑总平面图是表达整个建筑场地、拟建建筑的总体布局的图纸，主要表达拟建建筑物及构筑物的位置、朝向，以及与周边道路环境的关系，是整个建筑施工图中的首要表达的内容。不过，建筑总平面图的绘制过程比较简单，本书中附带的图纸中均没有建筑总平面图。
7.2.2　建筑平面图
一般来说，建筑平面图是指用假想的水平剖切面在建筑物门窗洞口处剖切得到的俯视图，主要表示建筑的平面布局、大小尺寸、房间布置、建筑入口、门厅及楼梯布置情况，表明墙及柱等构件的位置、厚度、所用材料，以及窗口的类型、位置等；屋顶平面图是位于屋面以上的俯视图，表示屋面的排水分区、烟道、突出屋面的楼梯间或电梯间等。建筑平面图、屋顶平面图均按正投影法绘制。
下一页
返回

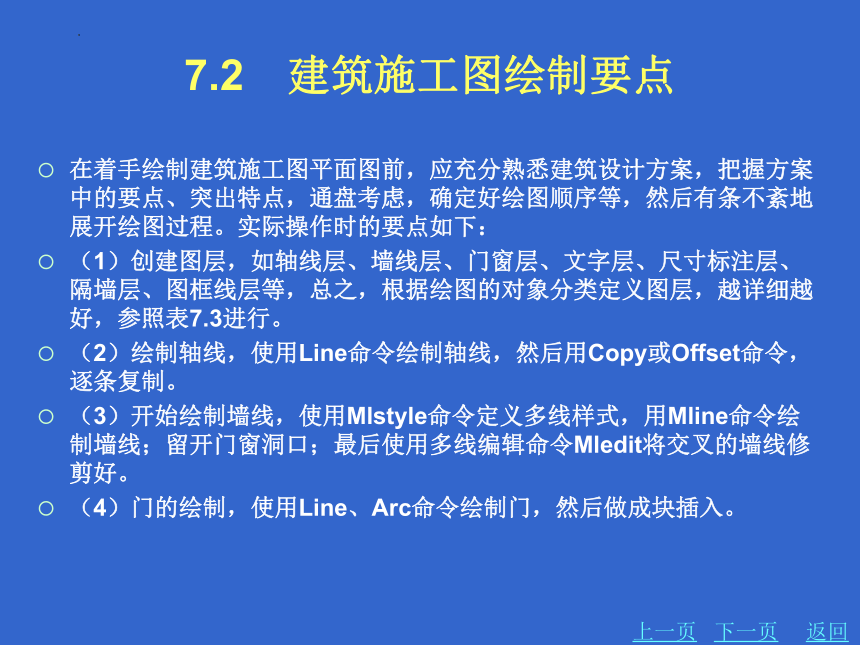

7.2　建筑施工图绘制要点
在着手绘制建筑施工图平面图前，应充分熟悉建筑设计方案，把握方案中的要点、突出特点，通盘考虑，确定好绘图顺序等，然后有条不紊地展开绘图过程。实际操作时的要点如下：
（1）创建图层，如轴线层、墙线层、门窗层、文字层、尺寸标注层、隔墙层、图框线层等，总之，根据绘图的对象分类定义图层，越详细越好，参照表7.3进行。
（2）绘制轴线，使用Line命令绘制轴线，然后用Copy或Offset命令，逐条复制。
（3）开始绘制墙线，使用Mlstyle命令定义多线样式，用Mline命令绘制墙线；留开门窗洞口；最后使用多线编辑命令Mledit将交叉的墙线修剪好。
（4）门的绘制，使用Line、Arc命令绘制门，然后做成块插入。
上一页
下一页
返回

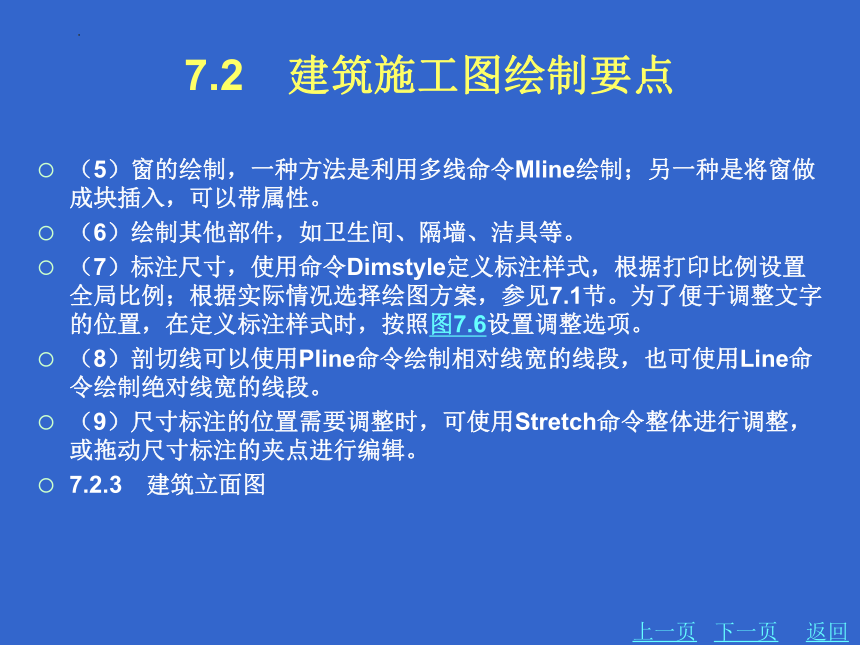

7.2　建筑施工图绘制要点
（5）窗的绘制，一种方法是利用多线命令Mline绘制；另一种是将窗做成块插入，可以带属性。
（6）绘制其他部件，如卫生间、隔墙、洁具等。
（7）标注尺寸，使用命令Dimstyle定义标注样式，根据打印比例设置全局比例；根据实际情况选择绘图方案，参见7.1节。为了便于调整文字的位置，在定义标注样式时，按照图7.6设置调整选项。
（8）剖切线可以使用Pline命令绘制相对线宽的线段，也可使用Line命令绘制绝对线宽的线段。
（9）尺寸标注的位置需要调整时，可使用Stretch命令整体进行调整，或拖动尺寸标注的夹点进行编辑。
7.2.3　建筑立面图
上一页
下一页
返回
7.2　建筑施工图绘制要点
建筑立面图是建筑物的外视图，表达建筑物的外形尺寸，常采用正投影法绘制。建筑立面图应表示投影方向、可见的建筑物外轮廓线和建筑构造、构配件等，外墙面做法及必要的尺寸和标高。
建筑立面图能反映房屋的高度、层数、屋顶的形式、墙面的做法、门窗的形式及大小和位置，以及窗台、阳台、雨篷、檐口、台阶等的位置和标高。
7.2.4　建筑剖面图
建筑剖面图是假想使用一个或多个垂直于外墙轴线的铅垂剖切面而得到的建筑物的竖向剖视图，常采用正投影法绘制，用粗实线画建筑实体（如墙、梁等），用细实线画建筑构造（如门窗、洞口）。建筑剖面图主要用来表示建筑内部的结构构造、垂直方向的分层情况、各楼层地面、屋顶的构造，以及各部位间的联系等。
上一页
下一页
返回
7.2　建筑施工图绘制要点
剖切位置常常为楼梯间、门窗洞口及构造比较复杂的典型部分，剖面图的数量则根据房屋的复杂程度和施工的实际需要而定；剖面图的名称必须与底层平面图上所标的剖切位置和剖视方向一致，应标注出被剖切到的墙体的定位轴线，以及与平面图一致的轴线编号和尺寸。
7.2.5　建筑详图
一般来说，建筑平面图、立面图、剖面图表达建筑的平面布置、外部形状和主要尺寸关系，但因反映的内容范围大、比例小，对建筑的细部构造不能够表达细致、清楚。实践中，为了满足施工要求，将建筑的细部构造用较大的比例详细绘制出来，此类图被称为建筑详图，简称详图。其特点是比例大，必须使用较大比例（1∶5、1∶10、1∶15、1∶20等）来绘制，主要表达构配件的详细构造关系、所用的各种材料及其规格、各部分的详细尺寸，包括需要标注的标高、有关施工要求和做法的说明等。
上一页
下一页
返回
7.2　建筑施工图绘制要点
7.2.6　墙身详图（墙身大样）
墙身详图也叫墙身大样，主要反映典型外墙体的竖向剖面从下至上连续的放大详图，外墙体内外部分表达细部的构成、结构构件、室内外的连接关系，以及楼地面的做法等。
墙身大样主要表达外墙与地面、楼面、屋面的构造连接情况以及檐口、门窗顶、窗台、勒脚、防潮层、散水等的构造情况。为方便考虑，通常在门窗洞口处将大样图用折断线断开，常采用1∶20的打印比例出图。
7.2.7　楼梯详图
楼梯详图包括平面、剖面及节点详图三部分。楼梯平面图、剖面图常用1∶50的比例绘制，楼梯中的节点详图可采用1∶15、1∶20等比例。
上一页
返回
7.3　本章附图
7.3.1　某门卫建筑施工图（一）
本施工图的特点为建筑平面简单、对称、体量小、建筑工程简单，仅仅包含建筑平面图、立面图和剖面图，可作为课堂内教师演示、学生初步训练用图。
7.3.2　某门卫建筑施工图（二）
本施工图的特点为建筑平面较为复杂、功能复杂，包含建筑平面图、立面图和剖面图，以及门窗详图等，可作为课外加强练习用图。
7.3.3　某值班室建筑、结构施工图
本施工图的特点为建筑平面较为简单、建筑功能齐全，包含建筑图和结构图，建筑图中含有墙身大样，建筑做法详细；结构图中包含毛石基础等，可作为课外加强练习、考核用图。
下一页
返回
7.3　本章附图
7.3.4　某楼梯建筑、结构施工图
本施工图为某五层办公楼中的楼梯施工图，着重表达楼梯的施工信息，虽然没有给出楼梯在建筑平面图中的具体位置，但仍然能清晰、完整地表达出楼梯的建筑图、结构图画法，且均采用了传统的平、立、剖表达方式，楼梯施工图的绘制是建筑设计类学生必须掌握的技能之一。
上一页
返回
图7.1　图框幅面布置
返回
表7.1　图框尺寸　
返回
　表7.2　图纸长边加长尺寸
返回
图7.2　打印图形时打印比例设置
返回
表7.3　建筑施工图中图层设置
返回
返回
表7.4　方案一：图纸绘图、打印均在模型空间
返回
表7.5　方案二：绘图在模型空间，打印在图纸空间
返回
表7.6　方案三：绘图在模型空间，打印在图纸空间，带有注释性特点
返回
表7.6　方案三：绘图在模型空间，打印在图纸空间，带有注释性特点
返回
图7.3　不同注释比例的切换操作
返回
图7.4　“线宽设置”对话框
返回
图7.5　“线型管理器”对话框
返回
图7.6　尺寸标注中的“调整”选项设置
返回
