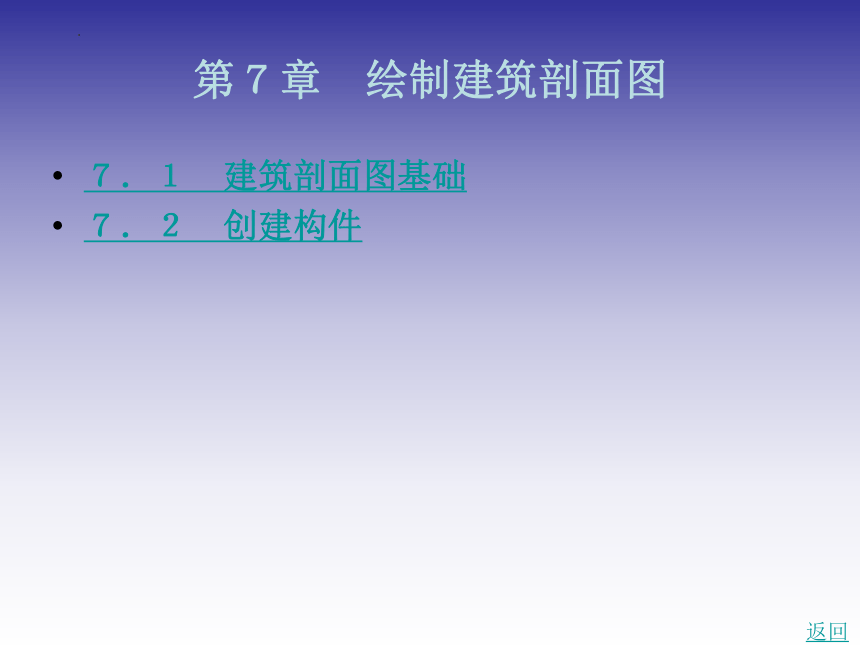

第７章　绘制建筑剖面图
７．１　建筑剖面图基础
７．２　创建构件
返回
７．１　建筑剖面图基础

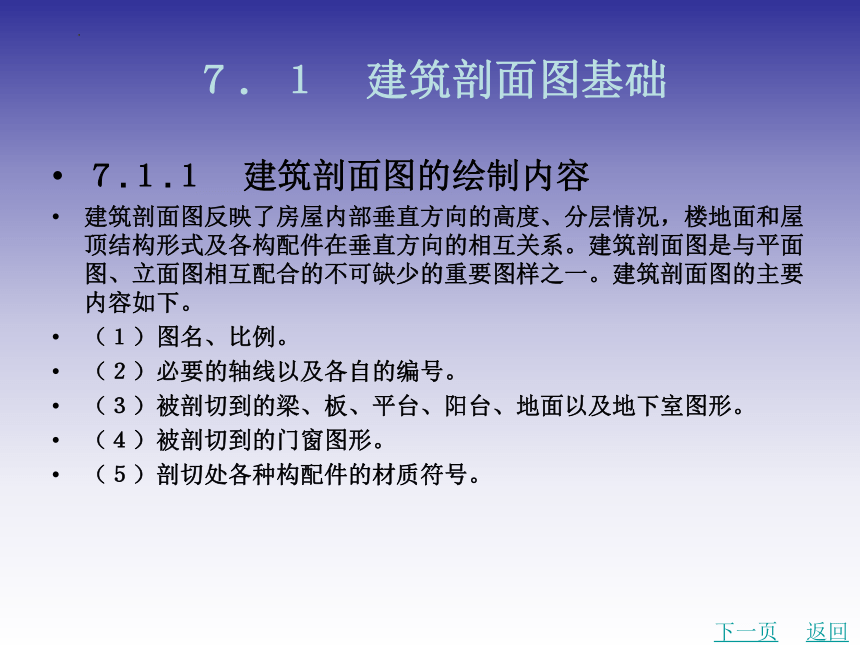

７.１.１　建筑剖面图的绘制内容
建筑剖面图反映了房屋内部垂直方向的高度、分层情况，楼地面和屋顶结构形式及各构配件在垂直方向的相互关系。建筑剖面图是与平面图、立面图相互配合的不可缺少的重要图样之一。建筑剖面图的主要内容如下。
（１）图名、比例。
（２）必要的轴线以及各自的编号。
（３）被剖切到的梁、板、平台、阳台、地面以及地下室图形。
（４）被剖切到的门窗图形。
（５）剖切处各种构配件的材质符号。
下一页
返回
７．１　建筑剖面图基础

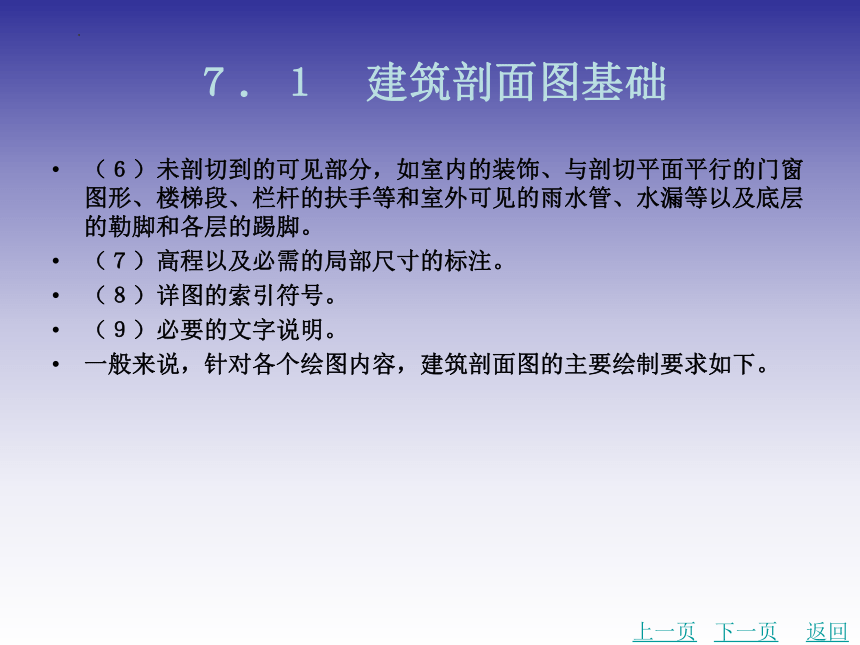

（６）未剖切到的可见部分，如室内的装饰、与剖切平面平行的门窗图形、楼梯段、栏杆的扶手等和室外可见的雨水管、水漏等以及底层的勒脚和各层的踢脚。
（７）高程以及必需的局部尺寸的标注。
（８）详图的索引符号。
（９）必要的文字说明。
一般来说，针对各个绘图内容，建筑剖面图的主要绘制要求如下。
上一页
下一页
返回
７．１　建筑剖面图基础
（１）图名和比例。建筑剖面图的图名必须与底层平面图中剖切符号的编号一致，建筑剖面图的比例与平面图、立面图一致，采用１∶５０、１∶１００、１∶２００等较小比例绘制。
（２）所绘制的建筑剖面图与建筑平面图、建筑立面图之间应符合投影关系，即长对正、宽相等、高平齐。读图时，也应将三图联系起来。
（３）图线。凡是剖到的墙、板、梁等构件的轮廓线用粗实线表示，没有剖到的其他构件的投影线用细实线表示。
（４）图例。由于比例较小，剖面图中的门窗等构配件应采用国家标准规定的图例表示。
上一页
下一页
返回
７．１　建筑剖面图基础

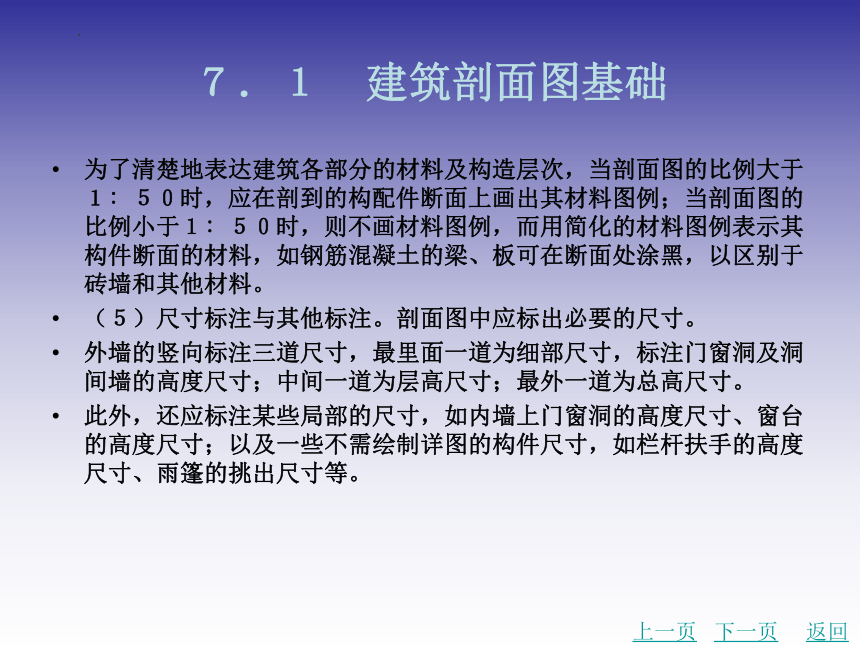

为了清楚地表达建筑各部分的材料及构造层次，当剖面图的比例大于１∶５０时，应在剖到的构配件断面上画出其材料图例；当剖面图的比例小于１∶５０时，则不画材料图例，而用简化的材料图例表示其构件断面的材料，如钢筋混凝土的梁、板可在断面处涂黑，以区别于砖墙和其他材料。
（５）尺寸标注与其他标注。剖面图中应标出必要的尺寸。
外墙的竖向标注三道尺寸，最里面一道为细部尺寸，标注门窗洞及洞间墙的高度尺寸；中间一道为层高尺寸；最外一道为总高尺寸。
此外，还应标注某些局部的尺寸，如内墙上门窗洞的高度尺寸、窗台的高度尺寸；以及一些不需绘制详图的构件尺寸，如栏杆扶手的高度尺寸、雨篷的挑出尺寸等。
上一页
下一页
返回
７．１　建筑剖面图基础

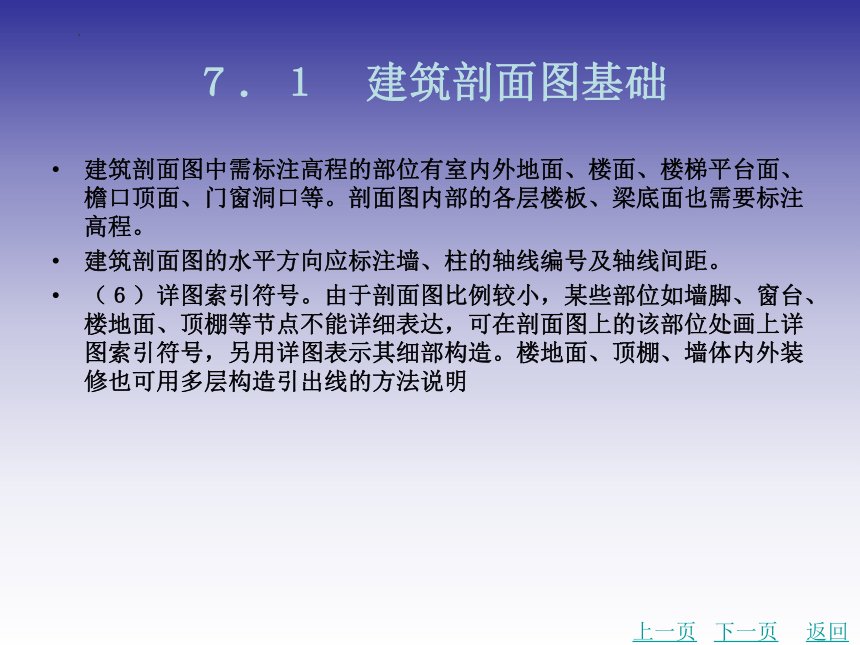

建筑剖面图中需标注高程的部位有室内外地面、楼面、楼梯平台面、檐口顶面、门窗洞口等。剖面图内部的各层楼板、梁底面也需要标注高程。
建筑剖面图的水平方向应标注墙、柱的轴线编号及轴线间距。
（６）详图索引符号。由于剖面图比例较小，某些部位如墙脚、窗台、楼地面、顶棚等节点不能详细表达，可在剖面图上的该部位处画上详图索引符号，另用详图表示其细部构造。楼地面、顶棚、墙体内外装修也可用多层构造引出线的方法说明
上一页
下一页
返回
７．１　建筑剖面图基础

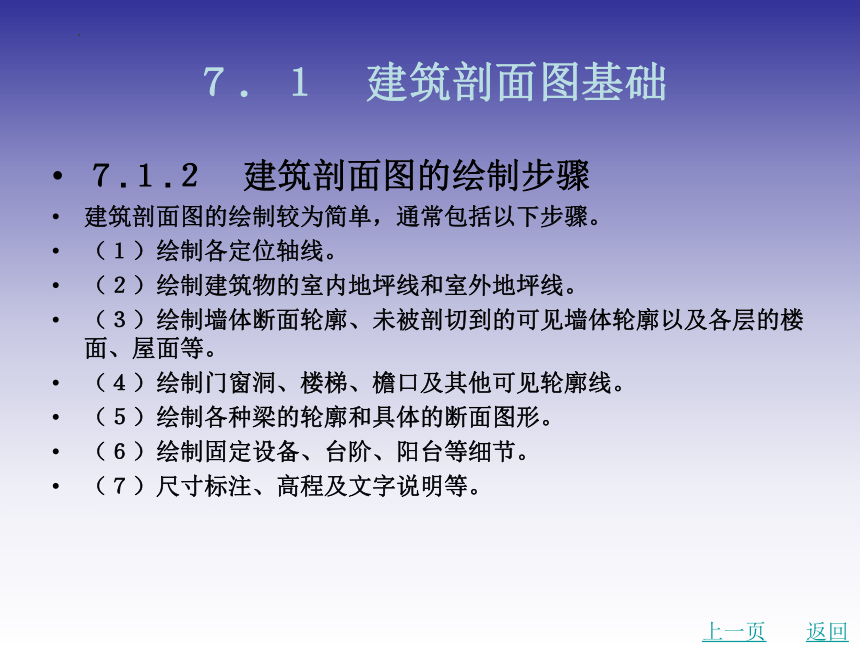

７.１.２　建筑剖面图的绘制步骤
建筑剖面图的绘制较为简单，通常包括以下步骤。
（１）绘制各定位轴线。
（２）绘制建筑物的室内地坪线和室外地坪线。
（３）绘制墙体断面轮廓、未被剖切到的可见墙体轮廓以及各层的楼面、屋面等。
（４）绘制门窗洞、楼梯、檐口及其他可见轮廓线。
（５）绘制各种梁的轮廓和具体的断面图形。
（６）绘制固定设备、台阶、阳台等细节。
（７）尺寸标注、高程及文字说明等。
上一页
返回
７．２　创建构件

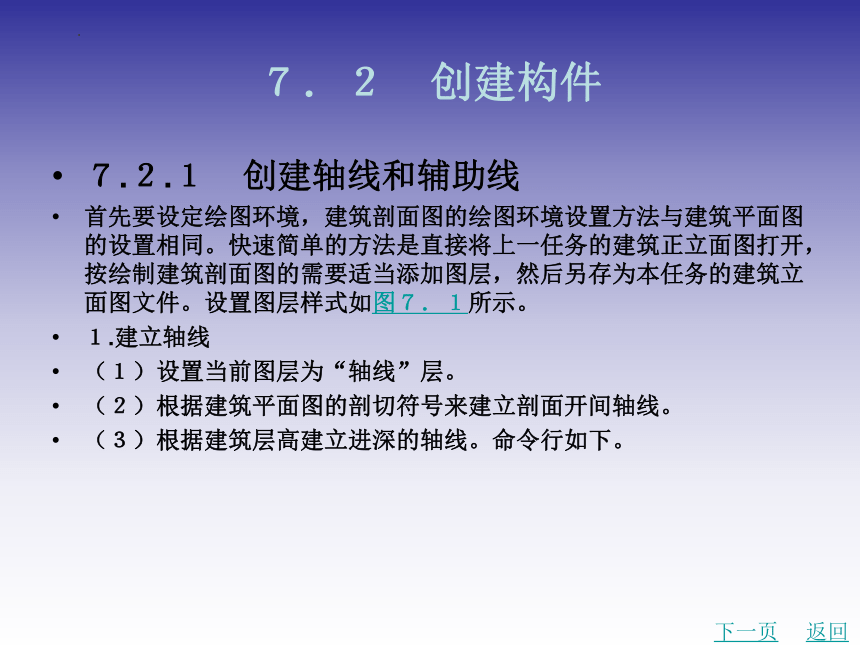

７.２.１　创建轴线和辅助线
首先要设定绘图环境，建筑剖面图的绘图环境设置方法与建筑平面图的设置相同。快速简单的方法是直接将上一任务的建筑正立面图打开，按绘制建筑剖面图的需要适当添加图层，然后另存为本任务的建筑立面图文件。设置图层样式如图７．１所示。
１.建立轴线
（１）设置当前图层为“轴线”层。
（２）根据建筑平面图的剖切符号来建立剖面开间轴线。
（３）根据建筑层高建立进深的轴线。命令行如下。
下一页
返回
７．２　创建构件

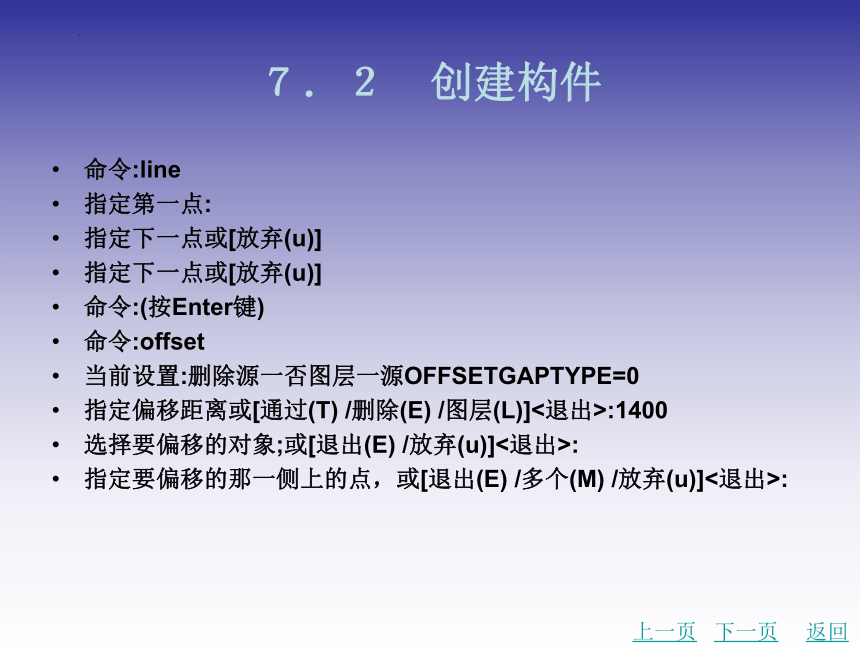

命令:line
指定第一点:
指定下一点或[放弃(u)]
指定下一点或[放弃(u)]
命令:(按Enter键)
命令:offset
当前设置:删除源一否图层一源OFFSETGAPTYPE=0
指定偏移距离或[通过(T) /删除(E) /图层(L)]<退出>:1400
选择要偏移的对象;或[退出(E) /放弃(u)]<退出>:
指定要偏移的那一侧上的点，或[退出(E) /多个(M) /放弃(u)]<退出>:
上一页
下一页
返回
７．２　创建构件
选择要偏移的对象;或[退出(E) /放弃(u)]<退出>:
指定要偏移的那一侧上的点;或[退出(E) /多个(M) /放弃(u)]<退出>:600
选择要偏移的对象;或[退出(E) /放弃(u)]<退出>:
指定要偏移的那一侧上的点;或[退出(E) /多个(M) /放弃(u)]<退出>:2100
选择要偏移的对象;或[退出(E) /放弃(u)]<退出>:
轴线绘制最终结果如图7. 2所示。
上一页
下一页
返回
７．２　创建构件
２.建立辅助线
采用构造线等线型，绘制某些辅助线，如楼梯的定位、阳台的定位等。
７.２.２　创建墙线和楼板线
设置“墙体”图层，执行【绘图】→【多线】命令绘制墙体。墙体的绘制命令行如下
命令:mline
当前设置:对正一无;比例=1. 00;样式=STANDARD
指定起点或对正(J)/比例(S) /样式(ST)]: J
输入对正类型上(T)/无(z) /下(B)]<无>:Z
当前设置:对正一无;比例=. 00;样式=STANDARD
指定起点或厅对正(J)/比例(S)/样式(ST)]: S
上一页
下一页
返回
７．２　创建构件
输入多线比例<1. 00>:240
当前设置:对正=无;比例=240. 00;样式=STANDARD
指定起点或[对正(J)/比例(S)/样式(ST)}
指定下一点:
指定下一点或厅放弃(cu)]:(按Enter键)
设置“楼板”图层， 将该图层设为当前， 通常绘制厚度为１５０ｍｍ的楼板，因此先绘制一些辅助线，再利用【多线】命令进行绘制。利用多线绘制楼板时，长度根据定位线确定，使用时开启
【对象捕捉】方式，进行准确捕捉即可。同时，绘制完成一个楼层的
楼板后，应用【阵列】命令绘制出其他楼层的楼板，如图７．３所示。命令行如下。
上一页
下一页
返回
７．２　创建构件
命令:mline
当前设置:对正=无;比例=240. 00;样式=STANDARD
指定起点或对正(J)/比例(S)/样式(ST)}:
输入多线比例<240. 00>:150
当前设置:对正=无;比例=150. 00;样式=STANDARD
指定起点或[对正(J)/比例(S)/样式(ST)]
指定下一点:
指定下一点或[放弃(u)]
坡度、花台、雨篷、梁、阳台等的绘制可参照图纸。
上一页
下一页
返回
７．２　创建构件
７.２.３　创建门窗
首先需要开门窗洞口，按照图中的尺寸，利用【偏移】命令作出定位辅助线，再用【修剪】命令进行修整得到门窗洞口，同时保证修整后墙体的封口短线的图层置于墙线图层之上。
例如，创建窗户可通过以下步骤进行。
（１）设置“窗户”层并置为当前；
（２）用【矩形】命令绘制窗；
（３）将矩形分解，并【偏移】绘制窗的内侧；
（４）“全选”窗或用【创建块】命令将所绘制的图形定义为图块并命名，选择窗户的角点作为插入点；
（５）插入窗户。
上一页
下一页
返回
７．２　创建构件
此处采用【矩形】命令的方式绘制窗。命令行如下。
命令:rectang
指定第一个角点或[倒角(C)/标高((E) /圆角(F) /厚度(T)/宽度((W)]:
指定另一个角点或[面积((A) /尺寸(D)/旋转((R)]: d
指定矩形的长度<10. 0000>:400
指定矩形的宽度<10. 0000>:1600
指定另一个角点或面积(A)/尺寸((D) /旋转((R)〕:(按Enter键，矩形绘制完成)
命令:explode
上一页
下一页
返回
７．２　创建构件
选择对象:找到1个
选择对象:(按Enter键，矩形分解)
命令:offset
当前设置:删除源=否图层=源OFFSETGAPTYPE=0
指定偏移距离或[通过(T) /删除((E) /图层(L)]<1400. 0000>:400
选择要偏移的对象;或[退出((E) /放弃(u)]<退出>:
指定要偏移的那一侧上的点，或[退出(E) /多个(M) /放弃(u)]<退出>:
上一页
下一页
返回
７．２　创建构件
选择要偏移的对象;或[退出(E) /放弃(u)]<退出>:
指定要偏移的那一侧上的点;或[退出(E) /多个(M) /放弃(u)]<退出>:
选择要偏移的对象;或[退出(E) /放弃(u)]<退出>:
指定要偏移的那一侧上的点;或[退出(E) /多个(M) /放弃(u)]<退出>:
选择要偏移的对象;或退出((E) /放弃(u)]<退出>:(向上、向下偏移;偏移距离为400，绘制成窗)
命令:line指定第一点:
指定下一点或放弃(u)]
指定下一点或放弃(u)] (按Enter键，绘制窗的中间轴线)
完成上述命令后，通过【矩形阵列】方式(图7. 4)完成其他窗的绘制。
上一页
下一页
返回
７．２　创建构件
７.２.４　创建楼梯
绘制楼梯时，利用【阵列】命令绘制，单击【拾取列偏移】按钮，在图中捕捉踏步的两个端点，获得偏移值；单击【拾取阵列角度】按钮，在图中捕捉踏步的两个端点，即可获得阵列角度值。操作步骤如下：
（１）楼梯的踏步按照１７５ｍｍ×２６０ｍｍ 计，在剖面图的底层绘制踏步，如图７．５所示。
（２）采用【阵列】命令，以踏步为选择对象，具体的命令设置如图７．６所示。
（３）【矩阵】命令完成后，再绘制楼梯扶手部分等内容，如图７．７所示。同时，再应用【阵列】命令完成其他楼层的楼梯绘制。
上一页
下一页
返回
７．２　创建构件
７.２.５　创建标高和标注
在剖面图上可以显示楼层的标高，用直线命令进行绘制，如图７．８所示。
标注的内容包括：
（１）外墙上的细部尺寸、标注层高尺寸和总高尺寸。
（２）标注轴线间距的尺寸和前后墙间的总尺寸。
（３）标注细部尺寸。
所有绘图的结果如图７．９所示。
上一页
返回
图７.１　建筑剖面图的图层设置
返回
图７.?２　轴线绘制结果
返回
图７.３　墙线绘制
返回
图７.４　【阵列】对话框
返回
图７.５　绘制一个踏步
返回
图７.６　【阵列】对话框
返回
图７.７　楼梯剖面
返回
图７.８　标高设置
返回
图７.９　建筑剖面图
