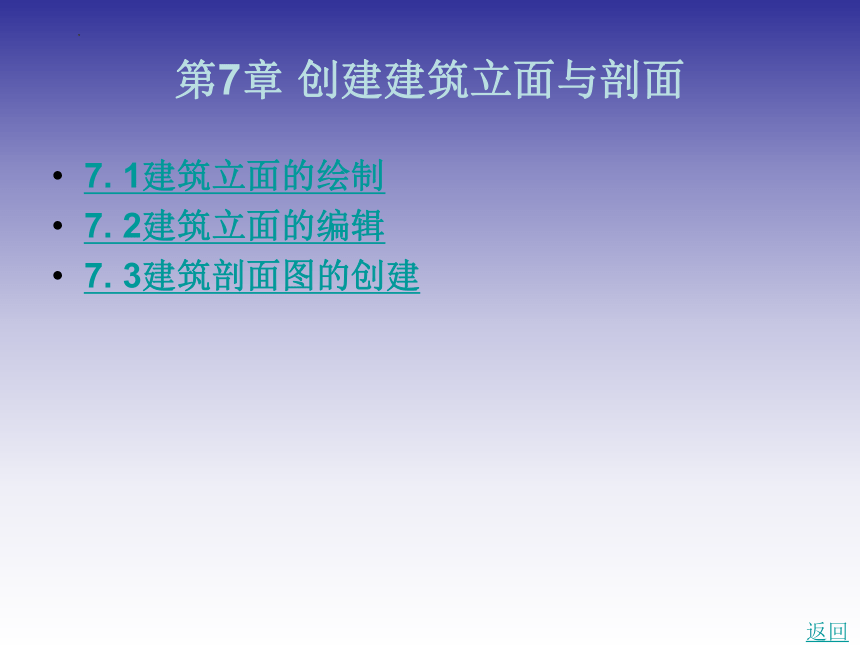

第7章 创建建筑立面与剖面
7. 1建筑立面的绘制
7. 2建筑立面的编辑
7. 3建筑剖面图的创建
返回

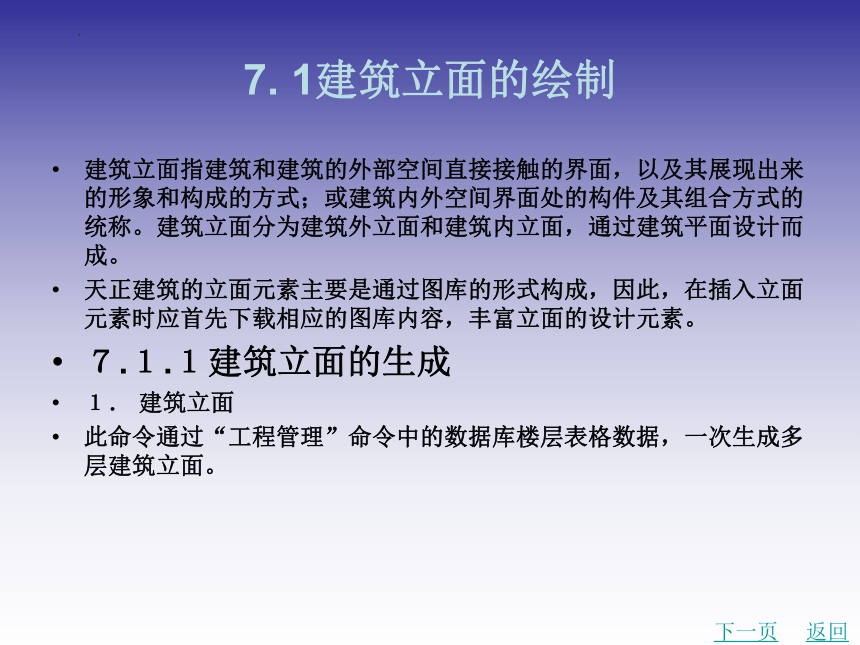

7. 1建筑立面的绘制
建筑立面指建筑和建筑的外部空间直接接触的界面，以及其展现出来的形象和构成的方式；或建筑内外空间界面处的构件及其组合方式的统称。建筑立面分为建筑外立面和建筑内立面，通过建筑平面设计而成。
天正建筑的立面元素主要是通过图库的形式构成，因此，在插入立面元素时应首先下载相应的图库内容，丰富立面的设计元素。
７.１.１建筑立面的生成
１． 建筑立面
此命令通过“工程管理”命令中的数据库楼层表格数据，一次生成多层建筑立面。
下一页
返回

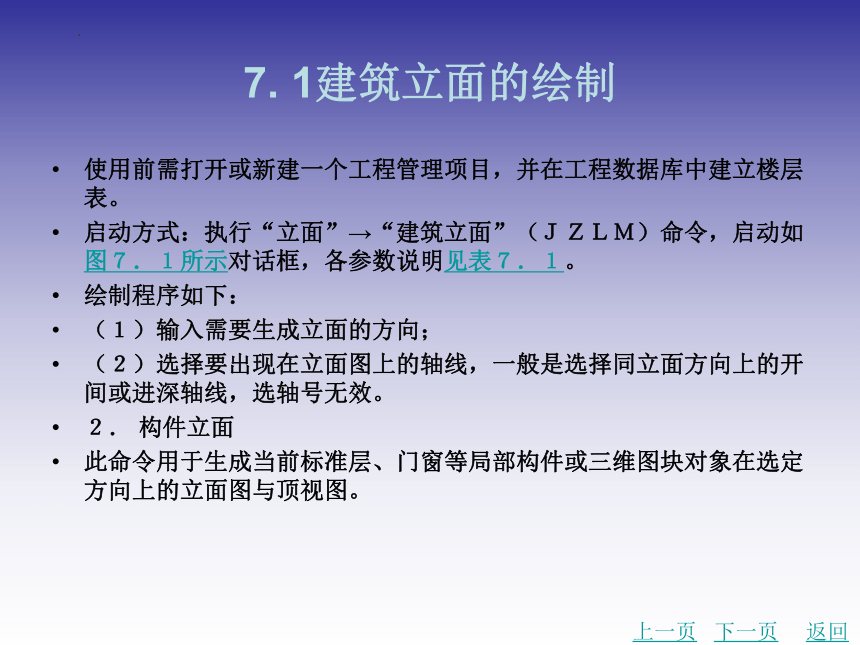

7. 1建筑立面的绘制
使用前需打开或新建一个工程管理项目，并在工程数据库中建立楼层表。
启动方式：执行“立面”→“建筑立面”（ＪＺＬＭ）命令，启动如图７．１所示对话框，各参数说明见表７．１。
绘制程序如下：
（１）输入需要生成立面的方向；
（２）选择要出现在立面图上的轴线，一般是选择同立面方向上的开间或进深轴线，选轴号无效。
２． 构件立面
此命令用于生成当前标准层、门窗等局部构件或三维图块对象在选定方向上的立面图与顶视图。
上一页
下一页
返回
7. 1建筑立面的绘制
启动方式：执行“立面”→“立面门窗”（ＬＭＭＣ）命令，启动后绘制程序如下：
（１）选择立面图的方向；
（２）选择要生成立面图形的建筑构件；
（３）选择立面构件的位置。
绘制案例：
有需要生成构件立面的楼梯平面图如图７．２所示。
构件立面生成后结果如图７．３所示。
绘制步骤：
上一页
下一页
返回

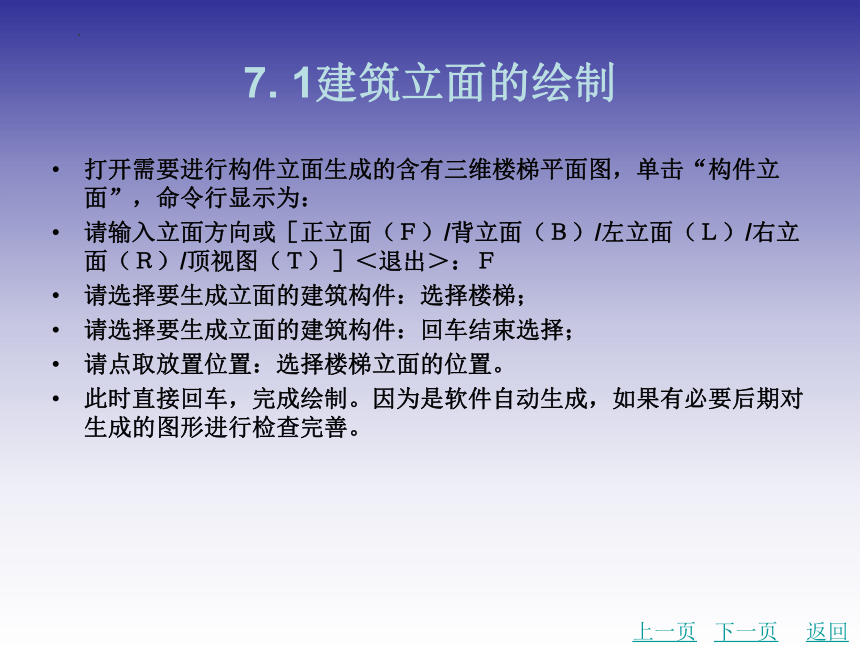

7. 1建筑立面的绘制
打开需要进行构件立面生成的含有三维楼梯平面图，单击“构件立面”，命令行显示为：
请输入立面方向或［正立面（Ｆ）/背立面（Ｂ）/左立面（Ｌ）/右立面（Ｒ）/顶视图（Ｔ）］＜退出＞：Ｆ
请选择要生成立面的建筑构件：选择楼梯；
请选择要生成立面的建筑构件：回车结束选择；
请点取放置位置：选择楼梯立面的位置。
此时直接回车，完成绘制。因为是软件自动生成，如果有必要后期对生成的图形进行检查完善。
上一页
下一页
返回

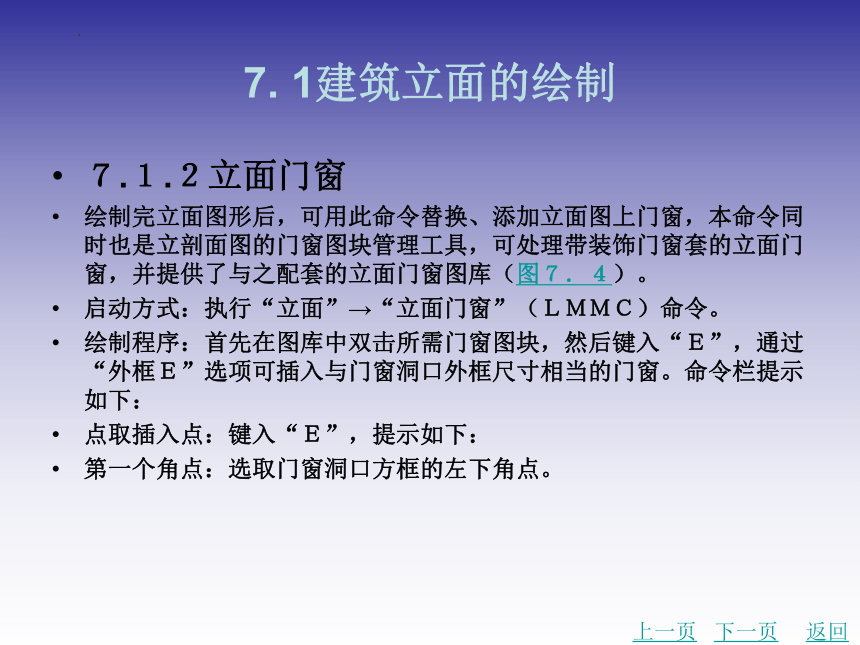

7. 1建筑立面的绘制
７.１.２立面门窗
绘制完立面图形后，可用此命令替换、添加立面图上门窗，本命令同时也是立剖面图的门窗图块管理工具，可处理带装饰门窗套的立面门窗，并提供了与之配套的立面门窗图库（图７．４）。
启动方式：执行“立面”→“立面门窗”（ＬＭＭＣ）命令。
绘制程序：首先在图库中双击所需门窗图块，然后键入“Ｅ”，通过“外框Ｅ”选项可插入与门窗洞口外框尺寸相当的门窗。命令栏提示如下：
点取插入点：键入“Ｅ”，提示如下：
第一个角点：选取门窗洞口方框的左下角点。
上一页
下一页
返回

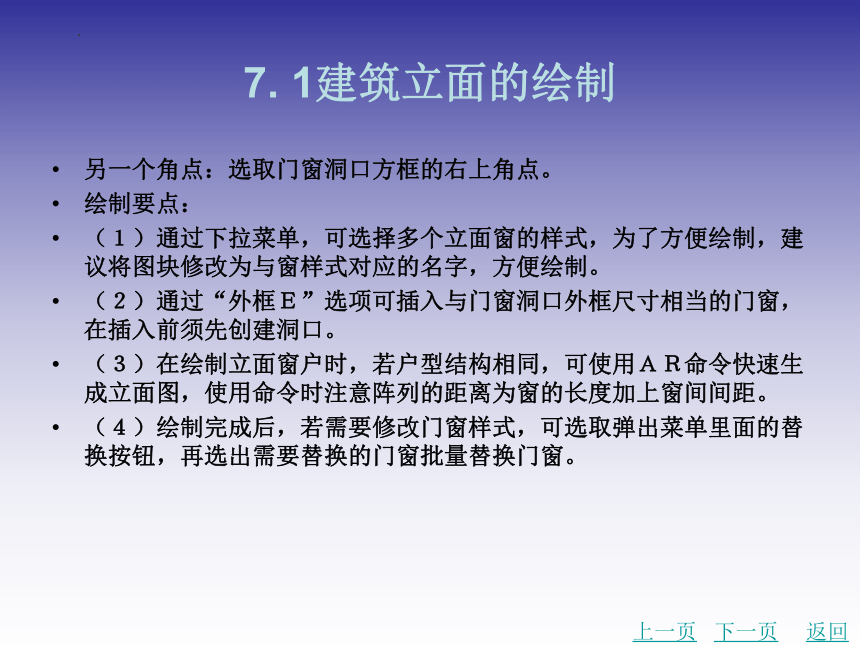

7. 1建筑立面的绘制
另一个角点：选取门窗洞口方框的右上角点。
绘制要点：
（１）通过下拉菜单，可选择多个立面窗的样式，为了方便绘制，建议将图块修改为与窗样式对应的名字，方便绘制。
（２）通过“外框Ｅ”选项可插入与门窗洞口外框尺寸相当的门窗，在插入前须先创建洞口。
（３）在绘制立面窗户时，若户型结构相同，可使用ＡＲ命令快速生成立面图，使用命令时注意阵列的距离为窗的长度加上窗间间距。
（４）绘制完成后，若需要修改门窗样式，可选取弹出菜单里面的替换按钮，再选出需要替换的门窗批量替换门窗。
上一页
下一页
返回

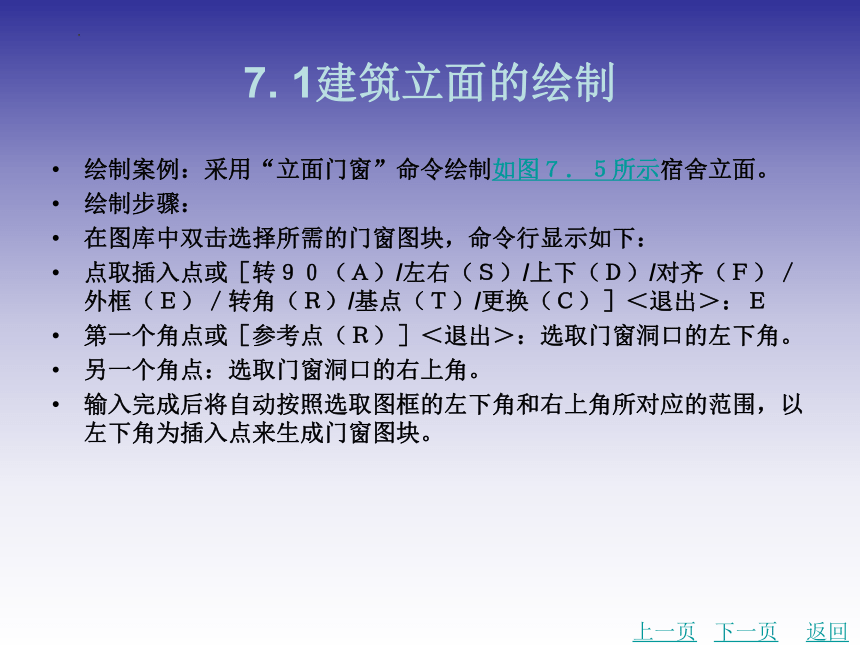

7. 1建筑立面的绘制
绘制案例：采用“立面门窗”命令绘制如图７．５所示宿舍立面。
绘制步骤：
在图库中双击选择所需的门窗图块，命令行显示如下：
点取插入点或［转９０（Ａ）/左右（Ｓ）/上下（Ｄ）/对齐（Ｆ）／外框（Ｅ）／转角（Ｒ）/基点（Ｔ）/更换（Ｃ）］＜退出＞：Ｅ
第一个角点或［参考点（Ｒ）］＜退出＞：选取门窗洞口的左下角。
另一个角点：选取门窗洞口的右上角。
输入完成后将自动按照选取图框的左下角和右上角所对应的范围，以左下角为插入点来生成门窗图块。
上一页
下一页
返回

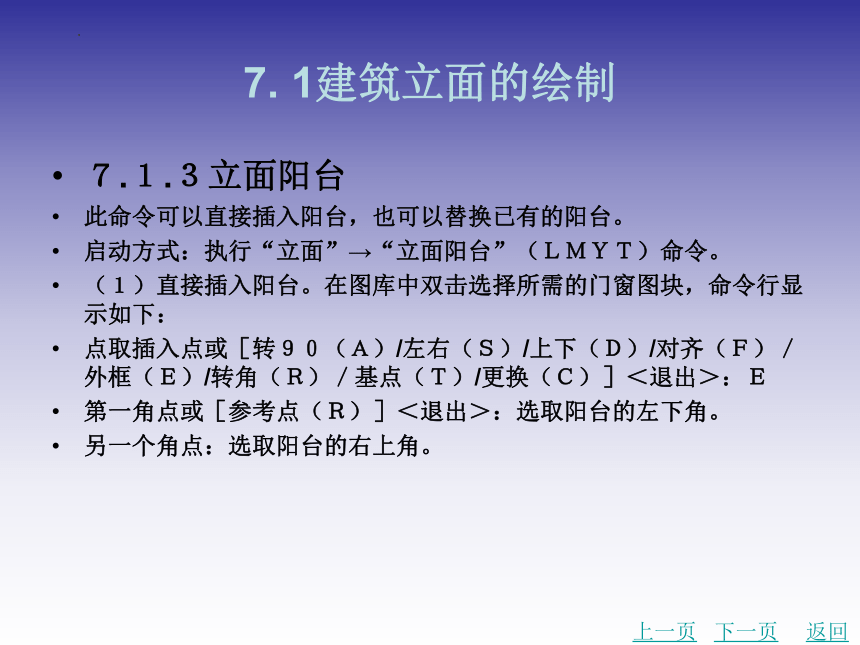

7. 1建筑立面的绘制
７.１.３立面阳台
此命令可以直接插入阳台，也可以替换已有的阳台。
启动方式：执行“立面”→“立面阳台”（ＬＭＹＴ）命令。
（１）直接插入阳台。在图库中双击选择所需的门窗图块，命令行显示如下：
点取插入点或［转９０（Ａ）/左右（Ｓ）/上下（Ｄ）/对齐（Ｆ）／外框（Ｅ）/转角（Ｒ）／基点（Ｔ）/更换（Ｃ）］＜退出＞：Ｅ
第一角点或［参考点（Ｒ）］＜退出＞：选取阳台的左下角。
另一个角点：选取阳台的右上角。
上一页
下一页
返回
7. 1建筑立面的绘制
天正自动按照选取图框的左下角和右下角所对应的范围，以左下角为插入点来生成阳台。
生成的阳台立面如图７．６所示。
（２）替换已有的阳台。在图库中单击选择所需替换成的阳台图块，在“替换选项”对话框
中选择“保持插入尺寸”，然后单选图中需要替换的立面阳台。命令行显示如下：
选择图中将要被替换的图块！
选择对象：选择已有的阳台图块；
上一页
下一页
返回

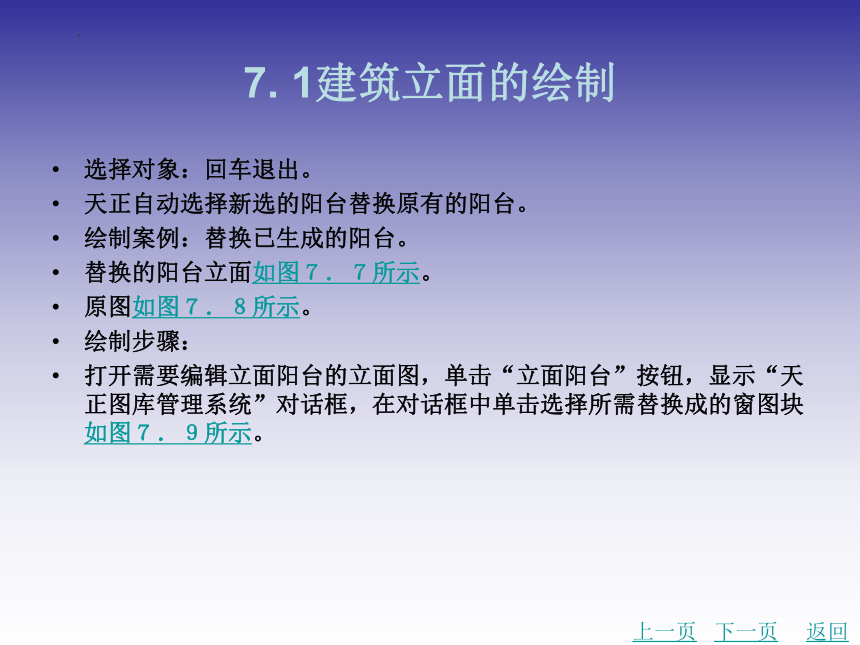

7. 1建筑立面的绘制
选择对象：回车退出。
天正自动选择新选的阳台替换原有的阳台。
绘制案例：替换已生成的阳台。
替换的阳台立面如图７．７所示。
原图如图７．８所示。
绘制步骤：
打开需要编辑立面阳台的立面图，单击“立面阳台”按钮，显示“天正图库管理系统”对话框，在对话框中单击选择所需替换成的窗图块如图７．９所示。
上一页
下一页
返回
7. 1建筑立面的绘制
然后单击上方的“替换”图标，命令行显示如下：
选择图中将要被替换的图块！
选择对象：选择已有的阳台图块；
选择对象：回车退出。
天正自动选择新选的阳台替换原有的阳台，结果如图７．１０所示。
７.１.４立面屋顶
此命令可创建出包括平屋顶、单坡屋顶、双坡屋顶、四坡屋顶与歇山屋顶的正立面和侧立面、组合的屋顶立面、一侧与相邻墙体或其他屋面相连接的不对称屋顶。
上一页
下一页
返回
7. 1建筑立面的绘制
启动方式：执行“立面”→“立面屋顶”（ＬＭＷＤ）命令，弹出如图７．１１所示对话框，各参数含义见表７．２。
绘制程序：
（１）选择出所需要的屋顶类型，在屋顶特性“左”“右”“全”互锁按钮选择其一。
（２）在“屋顶参数”区与“出檐参数”区中输入必要的参数；若对话框为灰色则不需要输入。
（３）单击“定位点ＰＴ１－２＜”按钮，定位出ＰＴ１和ＰＴ２两个点的位置，可生成屋顶。
（４）勾选“瓦楞线”复选框，输入瓦楞线的填充间距，单击“确定”按钮即可生成屋顶（图７．１２）。
上一页
下一页
返回
7. 1建筑立面的绘制
绘制案例：立面屋顶。
生成的立面屋顶如图７．１３所示。
原有的立面如图７．１４所示。
打开需要添加立面，单击“立面屋顶”按钮，显示“立面屋顶参数”对话框。在其中填入歇山顶正立面的相关数据，如图７．１５所示。在“坡顶类型”中选择歇山顶正立面，在“屋顶高”中选择１５００，在“坡长”中选择８００，在“歇山高”中选择８００，在“出挑长”中选择５００，在“檐板宽”中选择２００，在“屋顶特性”中选择全，在“瓦楞线”中选择间距２００，单击“定位点ＰＴ１－２＜”，在图中选择屋顶的外侧，然后单击“确定”完成操作。
上一页
下一页
返回
7. 1建筑立面的绘制
命令行显示如下：
请点取墙顶角点ＰＴ１＜返回＞：指定歇山左侧的角点；
请点取墙顶另一角点ＰＴ２＜返回＞：指定歇山右侧的角点。
结果如图７．１６所示。
７.１.５雨水管线
此命令可在立面图中按给定的位置创建竖直向下的雨水管。
启动方式：执行“立面”→“雨水管线”（ＹＳＧＸ）命令，启动后按如下步骤运行：
（１）首先输入Ｄ指定雨水管的直径。
上一页
下一页
返回
7. 1建筑立面的绘制
（２）先画一根直线作为辅助线，定义出雨水管的起点。
（３）定位前先画一根直线作为辅助线，定义出雨水管的终点，点取雨水管的终点，随即在上面两点间竖向画出平行的雨水管，其间的墙面分层线均被雨水管断开。
绘制案例：雨水管线。
生成的雨水管线的立面如图７．１７所示。
原有的立面如图７．１８所示。
绘制步骤：
打开需要生成雨水管线的立面图，先生成左侧的雨水管，单击“雨水管线”按钮，命令行显示如下：
上一页
下一页
返回
7. 1建筑立面的绘制
请指定雨水管的起点［参考点（Ｐ）］＜起点＞：立面左上侧；
请指定雨水管的终点［参考点（Ｐ）］＜终点＞：立面左下侧；
请指定雨水管的管径＜１００＞：１００。
此时生成左侧的立面雨水管如图７．１９所示。
然后生成右侧的雨水管，单击“雨水管线”按钮，命令行显示如下：
请指定雨水管的起点［参考点（Ｐ）］＜起点＞：立面右上侧；
请指定雨水管的终点［参考点（Ｐ）］＜终点＞：立面右下侧；
请指定雨水管的管径＜１００＞：１５０。
最终生成的立面雨水管线如图７．１９和图７．２０所示。
上一页
下一页
返回
7. 1建筑立面的绘制
７.１.６柱立面线
若立面有柱子的投影，可利用此命令创建圆柱立面投影，但创建出的立面柱造型较少，在实际工程中，通常采用图块的方式创建立面柱。
启动方式：执行“立面”→“柱立面线”（ＺＬＭＸ）命令，启动后命令栏提示如下：
＜１８０＞：输入平面圆柱的起始投影角度或取默认值；
输入包含角＜１８０＞：输入平面圆柱的包角或取默认值；
输入立面线数目＜１２＞：输入立面投影线数量或取默认值；
输入矩形边界的第一个角点＜选择边界＞：给出柱立面边界的第一角；
输入矩形边界的第二个角点＜退出＞：给出柱立面边界的第二角点。
上一页
下一页
返回
7. 1建筑立面的绘制
（１）输入起始角和输入包含角。
（２）输入立面线数目。
（３）输入矩形边界的两个角点。
绘制案例：柱立面线。
生成的柱立面线如图７．２１所示。
绘制步骤：
打开需要生成柱立面线的边界，单击“柱立面线”按钮，命令行显示如下：
输入起始角＜１８０＞：１８０；
输入包含角＜１８０＞：１８０；
上一页
下一页
返回
7. 1建筑立面的绘制
输入立面线数目＜１２＞：１２；
输入矩形边界的第一个角点＜选择边界＞：Ａ；
输入矩形边界的第二个角点＜退出＞：Ｂ。
此时生成柱立面线如图７．２１所示。
上一页
返回
7.2 建筑立面的编辑
７.２.１门窗参数
此命令用于修改已创建好的立面门窗尺寸，修改的前提是不能对现有的窗使用分解命令， 修改的门窗必须是一个天正的对象，否则不能分解。
启动方式：执行“立面”→“门窗参数”（ＭＣＣＳ）命令。
修改程序：
（１）选择要改尺寸的门窗；
（２）分别输入门窗底标高、高度、宽度三个参数。
７.２.２立面窗套
此命令对已有的立面窗创建全包的窗套或者窗楣线和窗台线，操作方法和门窗参数类似。
下一页
返回
7.2 建筑立面的编辑
启动方式：执行“立面”→“立面窗套”（ＬＭＣＴ）命令，弹出如图７．２２所示对话框，各参数含义见表７．３。
绘制程序：
（１）选择所选窗的左下角和右下角；
（２）在弹出的“窗套参数”对话框中，选择全包模式和上下模式，并输入相应的参数生成窗套。
绘制案例：
生成的立面窗套如图７．２３所示。
原有的立面窗如图７．２４所示。
绘制步骤：
上一页
下一页
返回
7.2 建筑立面的编辑
（１）打开需要添加立面窗套的立面图，单击“立面窗套”按钮，命令行显示如下：
请指定窗套的左下角点＜退出＞：选择第一层窗的左下角；
请指定窗套的右下角点＜退出＞：选择第一层窗的右下角。
此时出现“窗套参数”对话框，选择全包模式，在对话框中输入窗套宽数值１５０，如图７．２５所示。
然后单击“确定”，第一层窗加上全套，结果如图７．２６所示。
（２）单击“立面窗套”按钮，命令行显示如下：
请指定窗套的左下角点＜退出＞：选择第二层窗的左下角；
请指定窗套的右下角点＜退出＞：选择第二层窗的右下角。
上一页
下一页
返回
7.2 建筑立面的编辑
此时出现“窗套参数”对话框，选择上下模式，在对话框中输入上沿宽１００，下沿宽１００，两侧伸出１５０，如图７．２７所示。然后单击“确定”，第二层窗加上下沿，完成绘制。
７.２.３图形裁剪
此命令可将建筑物之中被遮挡的部分裁去，和ＣＡＤ修建命令ＴＲ类似，但天正的命令更加灵活，除了创建矩形的裁剪区域外，还可以利用多段线和多边形自行定义裁剪区域。
启动方式：执行“立面”→“图形裁剪”（ＴＸＣＪ）命令。
修改程序：
（１）选择要裁剪的对象；
上一页
下一页
返回
7.2 建筑立面的编辑
（２）选择要裁剪的区域。
７.２.４立面轮廓
此命令可用于简单的建筑轮廓线创建，需闭合的轮廓线，可将建筑的轮廓线变为粗线，不包括地坪线在内。但在复杂的情况下搜索轮廓线会失败，无法生成轮廓线，只有用多段线绘制立面轮廓线或将轮廓线选择后右击，在弹出的窗口中点加粗曲线对轮廓线加粗（图7.28）。
启动方式：执行“立面”→“立面轮廓”（ＬＭＬＫ）命令。
修改程序：
（１）选择二维对象：将建筑外轮廓线和屋顶线选中；
（２）输入轮廓线宽度＜０＞：输入５０的线宽。
上一页
返回
７．３ 建筑剖面图的创建
７.３.１建筑剖面图概述
表示建筑物垂直方向房屋各部分组成关系的图纸称为建筑剖面图。剖面设计图主要应表示出建筑各部分的高度、层数、建筑空间的组合利用，以及建筑剖面中的结构、构造关系、层次、做法等。
剖面图的剖视位置应选在层高不同、层数不同、内外部空间比较复杂、最有代表性的部分，主要包括以下内容：
（１）墙、柱、轴线、轴线编号。
（２）室外地面、底层地（楼）面、地坑、地沟、机座、各层楼板、吊顶、屋架、屋顶、出屋面烟囱、天窗、挡风板、消防梯、檐口、女儿墙、门、窗、吊车、吊车梁、走道板、梁、铁轨、楼梯、台阶、
下一页
返回
７．３ 建筑剖面图的创建
坡道、散水、平台、阳台、雨篷、洞口、墙裙、雨水管及其他装修等可见的内容。
（３）高度尺寸。外部尺寸：门、窗、洞口高度、总高度；内部尺寸：地坑深度、隔断、洞口、平台、吊顶等。
（４）标高。底层地面标高（±０．０００），以上各层楼面、楼梯、平台标高、屋面板、屋面檐口、女儿墙顶、烟囱顶标高，高出屋面的水箱间、楼梯间、机房顶部标高，室外地面标高，底层以下的地下各层标高。
７.３.２天正建筑８.５绘制剖面图的方法
１． 采用平面生成剖面图
上一页
下一页
返回
７．３ 建筑剖面图的创建
由“工程管理”功能实现，首先要在工程管理中创建好图纸集，然后可在原来楼层表的基础上直接生成剖面图，但此方法必须在绘制平面图时准确定义楼层高度、墙高、窗高、窗台高、阳台栏板高和台阶踏步高、级数等竖向参数。
２． 剖面图的直接创建
天正建筑８．５提供了直接绘制剖面图的命令，先绘制剖面墙、双线楼板，然后在剖面墙上插入剖面门窗，在双线楼板上添加剖面梁等构件，利用“参数楼梯”和“参数栏杆”命令可以直接绘制楼梯剖面与栏杆、栏板。
上一页
下一页
返回
７．３ 建筑剖面图的创建
３． 建筑剖面
此命令可根据“工程管理”命令中的数据库楼层表格数据，一次生成多层建筑剖面。若没有创建新的工程，会出现警告对话框：请打开或新建一个工程管理项目，并在工程数据库中建立楼层表！
启动方式：执行“剖面”→“建筑剖面”（ＪＺＰＭ）命令。
启动后首先选取剖切线，再选择出现在首位和末位的轴线（直接回车可以不选择轴线）：选取后弹出如图７．２９所示对话框，各参数的含义见表７．４。
在对话框中输入标注的数值，然后单击“生成剖面”按钮，出现“输入要生成的文件”对话框，在此对话框中输入要生成的剖面文件的名称和位置，单击保存剖面图。
上一页
下一页
返回
７．３ 建筑剖面图的创建
绘制要点：生成剖面图前必须先行存盘，否则无法对存盘后更新的对象创建剖面。
７.３.３构件剖面
此命令可以用于生成当前标准层、局部构件或三维图块对象在指定剖视方向上的剖视图，生成好之后可将生成的图形通过“（Ｍ）”命令组合到剖面图中。
启动方式：执行“剖面”→“构件剖面”（ＧＪＰＭ）命令。
绘制程序：
（１）选择定义好的剖切线；
上一页
下一页
返回
７．３ 建筑剖面图的创建
（２）选择与该剖切线相交的构件以及沿剖视方向可见的构件，回车后生成剖面图形；
（３）拖动生成后的剖面图，在合适的位置点插入。
７.３.４画剖面墙
此命令用一对平行的ＡｕｔｏＣＡＤ直线或圆弧对象直接绘制剖面墙。
启动方式：执行“剖面”→“画剖面墙”（ＨＰＭＱ）命令。
绘制程序：
（１）点取剖面墙起点位置或键入选项；
（２）点取剖面墙下一点位置，回车结束绘制。
绘制案例：剖面墙（图７．３０）。
上一页
下一页
返回
７．３ 建筑剖面图的创建
绘制步骤：
（１）用ＸＬ线定位出剖切墙体所在的轴线，输入“画剖面墙”命令，启动后命令栏提示如下：
请点取墙的起点（圆弧墙宜逆时针绘制）／Ｆ－取参照点／Ｄ－单段／＜退出＞：点取剖面墙起点位置；
请点取墙的起点（圆弧墙宜逆时针绘制）／Ｆ－取参照点／Ｄ－单段／＜退出＞：Ｗ；
请输入左墙厚＜１２０＞：１２０；
请输入右墙厚＜２４０＞：１２０；
上一页
下一页
返回
７．３ 建筑剖面图的创建
请点取直墙的下一点／Ａ－弧墙／Ｗ－墙厚／Ｆ－取参照点／Ｕ－回退／＜结束＞：点取剖面墙下一点位置（根据层高和层数设置）。
（２）删除用于定位的ＸＬ线，完成剖面墙的绘制。
７.３.５双线楼板
此命令用一对平行的ＡｕｔｏＣＡＤ直线对象直接绘制剖面双线楼板。
启动方式：执行“剖面”→“双线楼板”（ＳＸＬＢ）命令。
绘制程序：
（１）点取楼板的起始点和结束点；
（２）输入从坐标y＝０起算的标高或回车；
上一页
下一页
返回
７．３ 建筑剖面图的创建
（３）键入楼板的厚度或回车接受默认值。
绘制案例：双线楼板（图７．３１）。
绘制双线楼板步骤：
（１）绘制出楼地面的位置，根据层高和层数使用“ＸＬ线Ｏ”命令偏移出楼板的位置，单击“双线楼板”按钮，命令行显示如下：
请输入楼板的起始点＜退出＞：Ａ；
结束点＜退出＞：Ｂ；
楼板顶面标高＜１４９３＞：３１００；
楼板的厚度（向上加厚输负值）＜２００＞：１２０。
（２）单击“双线楼板”按钮，命令行显示如下：
上一页
下一页
返回
７．３ 建筑剖面图的创建
请输入楼板的起始点＜退出＞：Ｃ；
结束点＜退出＞：Ｄ；
楼板顶面标高＜４４９３＞：６１００；
楼板的厚度（向上加厚输负值）＜２００＞：１２０。
此时完成增加二层楼梯平台操作。
７.３.６预制楼板
此命令可以通过输入参数的方式插入一排剖面预制板，绘制方式与双线楼板类似。
启动方式：执行“剖面”→“预制楼板”（ＹＺＬＢ）命令，启动如图７．３２所示对话框，各参数的含义见表７．５。
上一页
下一页
返回
７．３ 建筑剖面图的创建
绘制程序：
（１）点取楼板插入点；
（２）点取另一点给出插入方向后绘出所需预制楼板。
７.３.７加剖断梁
此命令在剖面楼板处按给出尺寸加梁剖面，剪裁双线楼板底线。
启动方式：执行“剖面”→“加剖断梁”（ＪＰＤＬ）命令。
绘制程序：
（１）点取楼板顶面的定位参考点；
（２）输入梁左侧到参照点的距离或回车接受默认值；
上一页
下一页
返回
７．３ 建筑剖面图的创建
（３）输入梁右侧到参照点的距离或回车接受默认值；
（４）输入包括楼板厚在内的梁高，然后绘制剖断梁，剪裁楼板底线。上述各参数的示意图（图７．３３）
绘制案例：剖面梁（图７．３４）。
绘制步骤：
打开需要生成剖面梁图，单击“加剖断梁”按钮，命令行显示如下：
请输入剖断梁的参照点＜退出＞：选Ａ；
梁左侧到参照点的距离＜１２０＞：１２０；
梁右侧到参照点的距离＜１２０＞：１２０；
梁底边到参照点的距离＜３００＞：３００。
上一页
下一页
返回
７．３ 建筑剖面图的创建
７.３.８剖面门窗
此命令可连续插入剖面门窗（包括含有门窗过梁或开启门窗扇的非标准剖面门窗），通过指定图库可替换已经插入的剖面门窗，通过修改参数可指定剖面门窗高度与窗台高度值。
启动方式：执行“剖面”→“剖面门窗”（ＰＭＭＣ）命令。
启动后点取要插入门窗的剖面墙线或者键入其他热键选择门窗替换、替换门窗样式、修改门窗参数。
绘制案例：剖面门窗（图７．３５）。
绘制步骤：
单击“剖面门窗”按钮，显示对话框如图７．３６所示。
上一页
下一页
返回
７．３ 建筑剖面图的创建
命令行显示如下：
请点取剖面墙线下端或［选择剖面门窗样式（Ｓ）/替换剖面门窗（Ｒ）/改窗台高（Ｅ）/改窗高（Ｈ）］＜退出＞：Ｓ（选择门窗样式）；
请点取剖面墙线下端或［选择剖面门窗样式（Ｓ）/替换剖面门窗（Ｒ）/改窗台高（Ｅ）/改窗高（Ｈ）］＜退出＞：选择墙线Ａ；
门窗下口到墙下端距离＜３０００＞：０；
门窗的高度＜５００＞：２１００。
７.３.９剖面檐口
此命令用于在剖面图中绘制剖面檐口。
上一页
下一页
返回
７．３ 建筑剖面图的创建
启动方式：执行“剖面”→“剖面檐口”（ＰＭＹＫ）命令，启动后输入相应参数绘制，出现如图７．３７所示对话框，输入相应的参数可直接生成相应的构件。
７.３.１０门窗过梁
此命令可在剖面门窗上方画出给定梁高的矩形过梁剖面，带有灰度填充。
启动方式：执行“剖面”→“门窗过梁”（ＭＣＧＬ）命令。
绘制程序：
（１）点取要添加过梁的剖面门窗图块；
（２）输入门窗过梁高。
上一页
下一页
返回
７．３ 建筑剖面图的创建
绘制案例：门窗过梁（图７．３８）。
绘制步骤：
单击“门窗过梁”按钮，命令行显示如下：
选择需加过梁的剖面门窗：选中剖面门窗，可多选；
输入梁高＜１２０＞：３００。
绘制出的图形如图７．３８所示。
７.３.１１参数楼梯
此命令可通过输入参数绘制两种梁式楼梯和两种板式楼梯，或者从平面楼梯获取梯段参数生成。
上一页
下一页
返回
７．３ 建筑剖面图的创建
可以绘制超过一跑的双跑Ｕ 形楼梯，前提是各跑步数相同，而且之间对齐（没有错步），此时参数中的梯段高是其中的分段高度而非总高度。
启动方式：执行“剖面”→“参数楼梯”（ＣＳＬＴ）命令，启动后出现如图７．３９所示对话框，在此对话框下可按设置好的参数逐跑绘制每跑参数不同的多层剖面楼梯。各参数的含义见表７．６。
７.３.１２参数栏杆
此命令可输入参数生成楼梯栏杆。
启动方式：执行“剖面”→“参数栏杆”（ＣＳＬＧ）命令，启动后出现如图７．４１所示对话框，各参数的含义见表７．７。
上一页
下一页
返回
７．３ 建筑剖面图的创建
７.３.１３楼梯栏杆
此命令根据图层识别在双跑楼梯中剖切到的梯段与可见的梯段，按常用的直栏杆设计，自动处理两相邻梯跑栏杆的遮挡关系。
启动方式：执行“剖面”→“参数栏杆”（ＣＳＬＧ）命令。
绘制程序：
（１）输入楼梯扶手的高度；
（２）键入“Ｎ”或者回车使用默认值打断遮挡线；
（３）重复要求输入各梯段扶手的起始点与结束点，分段画出楼梯栏杆扶手，输入梁右侧到参照点的距离或回车接受默认值。
上一页
下一页
返回
７．３ 建筑剖面图的创建
７.３.１４楼梯栏板
此命令可按图层自动处理栏板遮挡踏步：对可见梯段以虚线表示；对剖面梯段以实线表示。
启动方式：执行“剖面”→“楼梯栏板”（ＬＴＬＢ）命令。
绘制程序：
（１）输入楼梯扶手的高度；
（２）键入“Ｎ”或者回车使用默认值打断遮挡线；
（３）重复要求输入各梯段扶手的起始点与结束点，分段画出楼梯栏杆扶手输入梁右侧到参照点的距离或回车接受默认值。
上一页
下一页
返回
７．３ 建筑剖面图的创建
７.３.１５扶手接头
此命令对楼梯扶手和楼梯栏板的接头做倒角与水平连接处理，水平伸出长度可以由用户输入。
启动方式：执行“剖面”→“扶手接头”（ＦＳＪＴ）命令。
绘制程序：
（１）输入扶手伸出距离；
（２）选择是否增加栏杆；
（３）重复要求输入两点确定要连接的扶手。
上一页
下一页
返回
７．３ 建筑剖面图的创建
７.３.１６剖面填充
此命令将剖面墙线与楼梯按指定的材料图例做图案填充。
启动方式：执行“剖面”→“剖面填充”（ＰＭＴＣ）命令。
绘制程序：
（１）选取要填充的剖面墙线梁板楼梯；
（２）选择填充图案与比例。
７.３.１７居中加粗
此命令将剖面图中的墙线向墙两侧加粗。
启动方式：执行“剖面”→“居中加粗”（ＪＺＪＣ）命令。
上一页
下一页
返回
７．３ 建筑剖面图的创建
启动后选取要变粗的剖面墙线梁板楼梯线，回车结束命令。如果需要对加粗后的墙线进行编辑，应该先执行“取消加粗”命令。
７.３.１８向内加粗
此命令将剖面图中的墙线向墙内侧加粗。
启动方式：执行“剖面”→“向内加粗”（ＸＮＪＣ）命令。
启动后选取要变粗的剖面墙线梁板楼梯线，回车结束命令。
７.３.１９取消加粗
此命令将已加粗的剖面墙线恢复原状。
启动方式：执行“剖面”→“取消加粗”（ＱＸＪＣ）命令。
启动后选取要取消加粗的对象，回车结束命令。
上一页
返回
图7.1“立面生成设置”对话框
返回
表7.1 各参数说明
返回
图7.2 建筑立面楼梯平面图
返回
图7. 3构件立面生成结果图
返回
图7.4 “立面门窗”对话框
返回
图7.5宿舍立面
返回
图7.6阳台立面
返回
图7.7替换后的图
返回
图7.8 原图
返回
图7.9“天正图库管理系统”对话框
返回
图7.10 替换后的阳台
返回
图7.11 “立面屋顶参数”对话框
返回
表7.2各参数含义
返回
图7. 12屋顶示意图(图片引自天正8.5建筑软件使用手册)
返回
图7. 13生成的立面屋顶
返回
图7.14原有的立面
返回
图7.15“立面屋顶参数”对话框
返回
图7.16 立面屋顶
返回
图7.17 生成的雨水管线立面
返回
图7.18 原有的立面
返回
图7.19 生成左侧的雨水管
返回
图7.20生成右侧的雨水管
返回
图7.21柱立面线
返回
图7.22“窗套参数”对话框
返回
表7. 3各参数含义
返回
图7. 23替换后
返回
图7.24 替换前
返回
图7.25 “窗套参数”对话框
返回
图7.26 修改后
返回
图7.27 上下加窗套
返回
图7.28 轮廓生成
返回
图7.29“剖面生成设置”对话框
返回
表7.4 各参数含义
返回
图7. 30剖面墙
返回
图7. 31双线楼板
返回
图7. 32“剖面楼板参数”对话框
返回
表7.5 各参数含义
返回
图7. 33各参数示意图
返回
图7. 34剖面梁
返回
图7. 35剖面门窗案例
返回
图7. 36“剖面门窗样式”对话框
返回
图7. 37“剖面檐口参数”对话框
返回
图7. 38门窗过梁
返回
图7. 39“参数楼梯”对话框
返回
表7.6各参数含义
下一页
返回
表7.6各参数含义
上一页
返回
图7.41“剖面楼梯栏杆参数”对话框
返回
表7.7各参数含义
返回

展开更多......

收起↑
