资源简介

(共112张PPT)

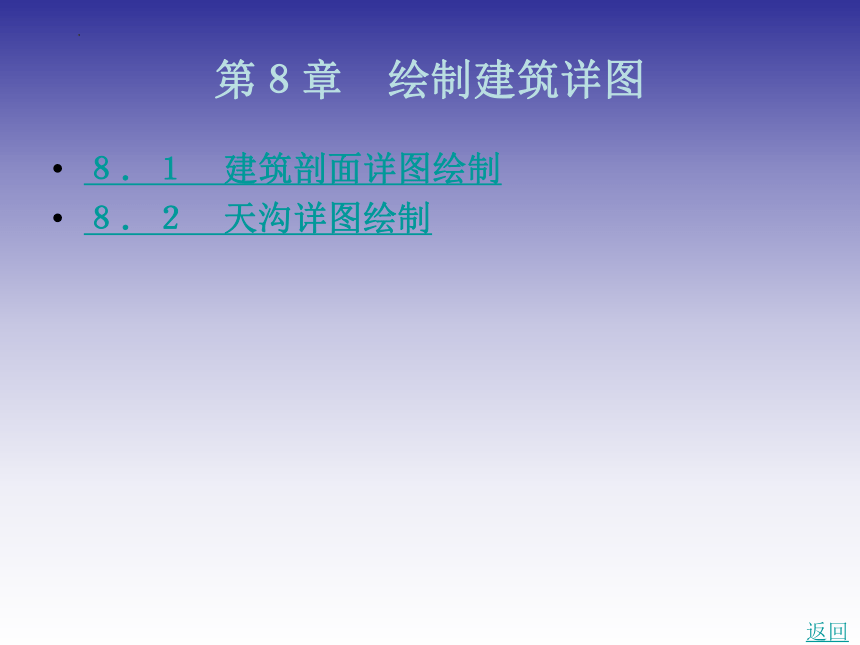

第８章　绘制建筑详图
８．１　建筑剖面详图绘制
８．２　天沟详图绘制
返回

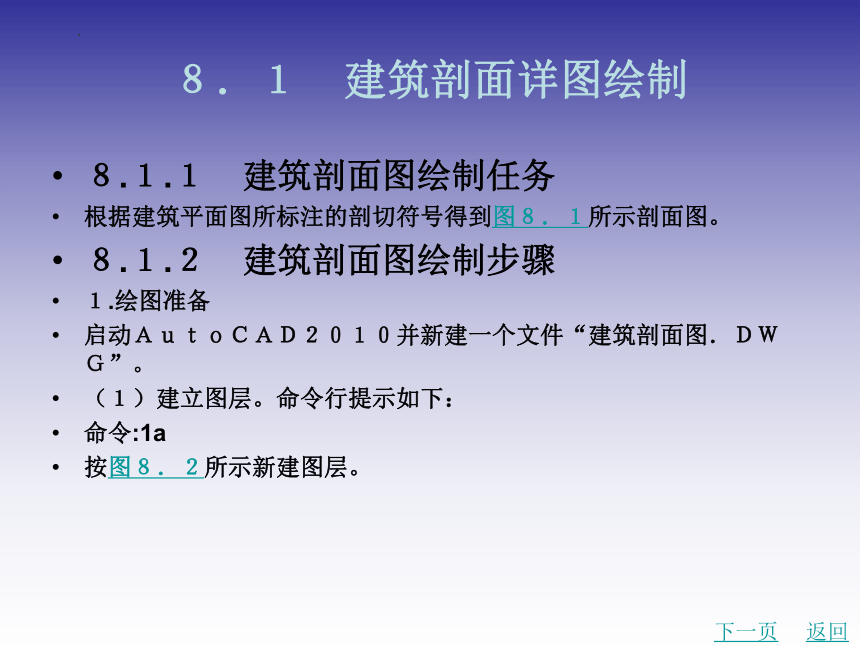

８．１　建筑剖面详图绘制
８.１.１　建筑剖面图绘制任务
根据建筑平面图所标注的剖切符号得到图８．１所示剖面图。
８.１.２　建筑剖面图绘制步骤
１.绘图准备
启动ＡｕｔｏＣＡＤ２０１０并新建一个文件“建筑剖面图．ＤＷＧ”。
（１）建立图层。命令行提示如下：
命令:1a
按图８．２所示新建图层。
下一页
返回

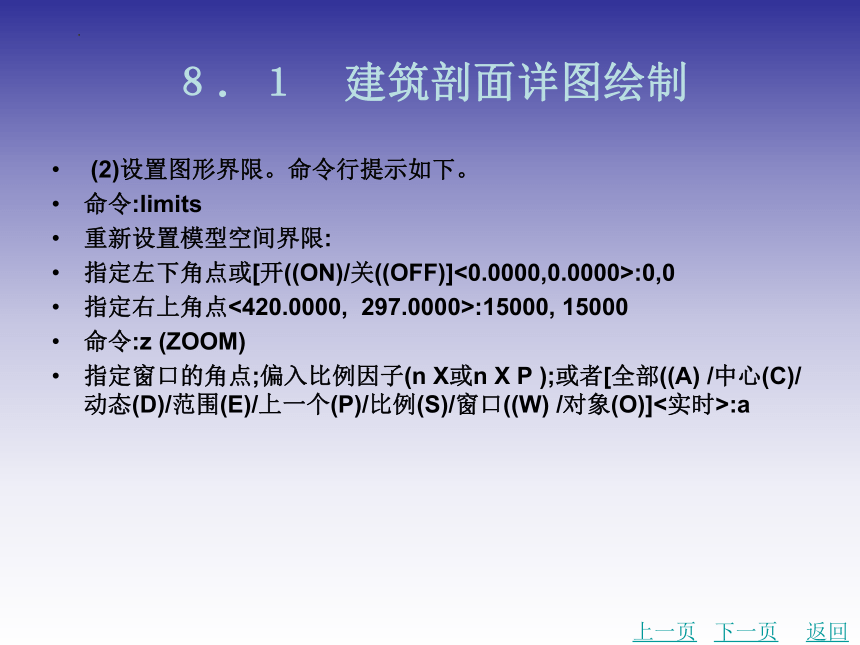

８．１　建筑剖面详图绘制
(2)设置图形界限。命令行提示如下。
命令:limits
重新设置模型空间界限:
指定左下角点或[开((ON)/关((OFF)]<0.0000,0.0000>:0,0
指定右上角点<420.0000, 297.0000>:15000, 15000
命令:z (ZOOM)
指定窗口的角点;偏入比例因子(n X或n X P );或者[全部((A) /中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口((W) /对象(O)]<实时>:a
上一页
下一页
返回

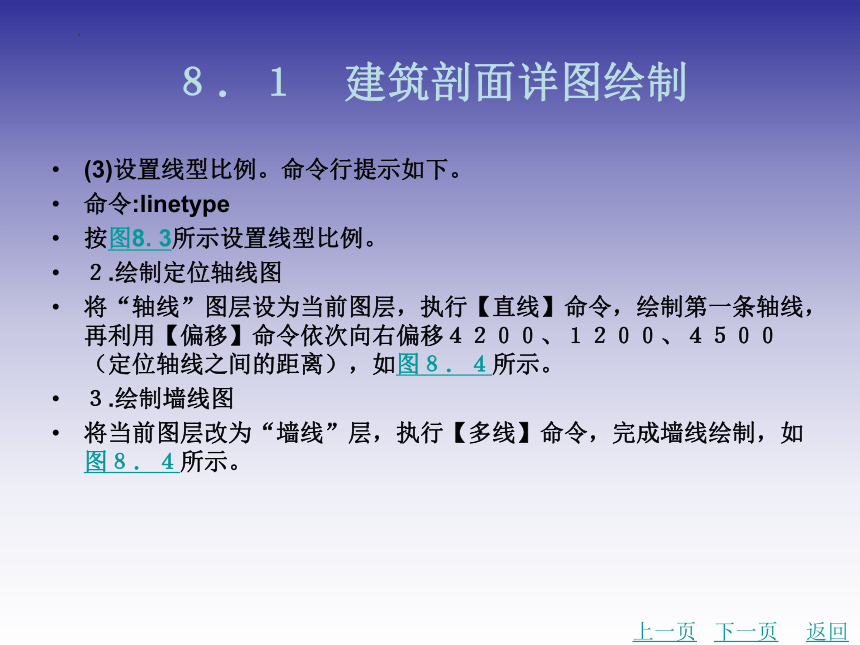

８．１　建筑剖面详图绘制
(3)设置线型比例。命令行提示如下。
命令:linetype
按图8. 3所示设置线型比例。
２.绘制定位轴线图
将“轴线”图层设为当前图层，执行【直线】命令，绘制第一条轴线，再利用【偏移】命令依次向右偏移４２００、１２００、４５００（定位轴线之间的距离），如图８．４所示。
３.绘制墙线图
将当前图层改为“墙线”层，执行【多线】命令，完成墙线绘制，如图８．４所示。
上一页
下一页
返回

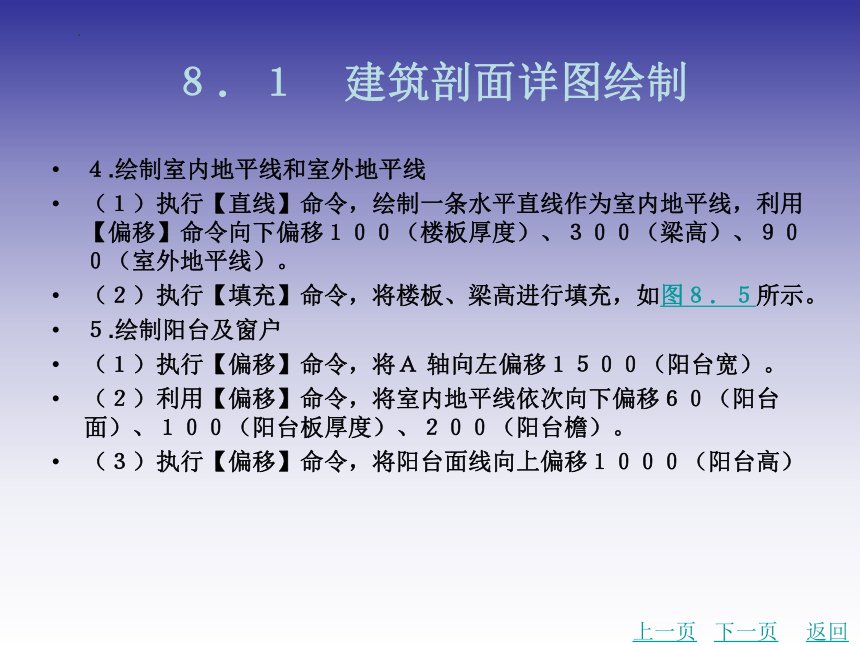

８．１　建筑剖面详图绘制
４.绘制室内地平线和室外地平线
（１）执行【直线】命令，绘制一条水平直线作为室内地平线，利用【偏移】命令向下偏移１００（楼板厚度）、３００（梁高）、９００（室外地平线）。
（２）执行【填充】命令，将楼板、梁高进行填充，如图８．５所示。
５.绘制阳台及窗户
（１）执行【偏移】命令，将Ａ 轴向左偏移１５００（阳台宽）。
（２）利用【偏移】命令，将室内地平线依次向下偏移６０（阳台面）、１００（阳台板厚度）、２００（阳台檐）。
（３）执行【偏移】命令，将阳台面线向上偏移１０００（阳台高）
上一页
下一页
返回

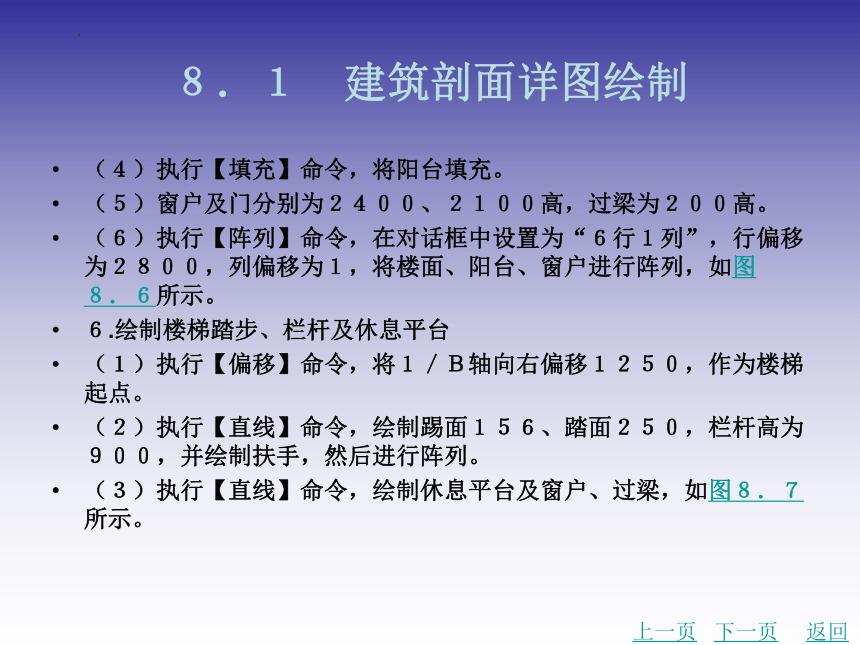

８．１　建筑剖面详图绘制
（４）执行【填充】命令，将阳台填充。
（５）窗户及门分别为２４００、２１００高，过梁为２００高。
（６）执行【阵列】命令，在对话框中设置为“６行１列”，行偏移为２８００，列偏移为１，将楼面、阳台、窗户进行阵列，如图８．６所示。
６.绘制楼梯踏步、栏杆及休息平台
（１）执行【偏移】命令，将１／Ｂ轴向右偏移１２５０，作为楼梯起点。
（２）执行【直线】命令，绘制踢面１５６、踏面２５０，栏杆高为９００，并绘制扶手，然后进行阵列。
（３）执行【直线】命令，绘制休息平台及窗户、过梁，如图８．７所示。
上一页
下一页
返回

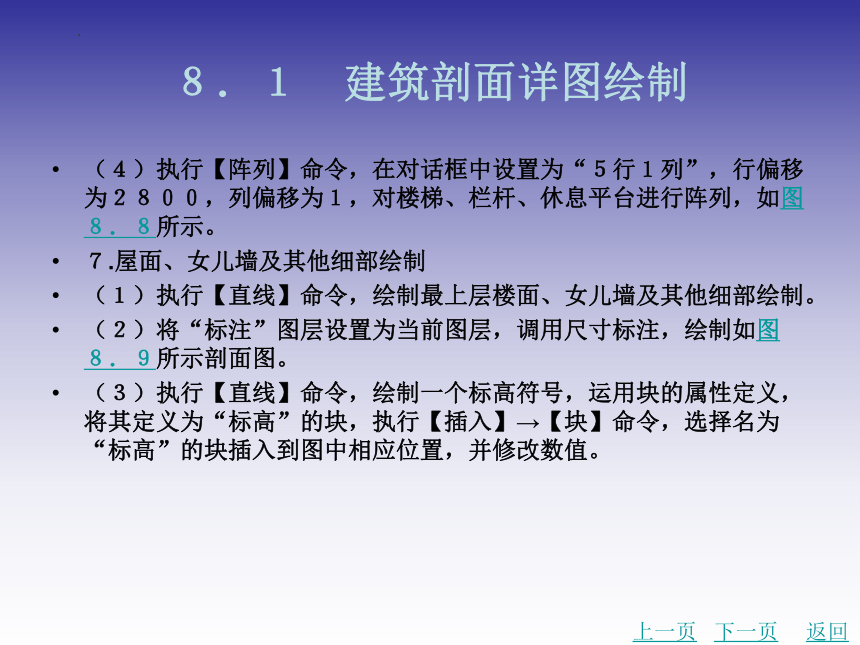

８．１　建筑剖面详图绘制
（４）执行【阵列】命令，在对话框中设置为“５行１列”，行偏移为２８００，列偏移为１，对楼梯、栏杆、休息平台进行阵列，如图８．８所示。
７.屋面、女儿墙及其他细部绘制
（１）执行【直线】命令，绘制最上层楼面、女儿墙及其他细部绘制。
（２）将“标注”图层设置为当前图层，调用尺寸标注，绘制如图８．９所示剖面图。
（３）执行【直线】命令，绘制一个标高符号，运用块的属性定义，将其定义为“标高”的块，执行【插入】→【块】命令，选择名为“标高”的块插入到图中相应位置，并修改数值。
上一页
下一页
返回

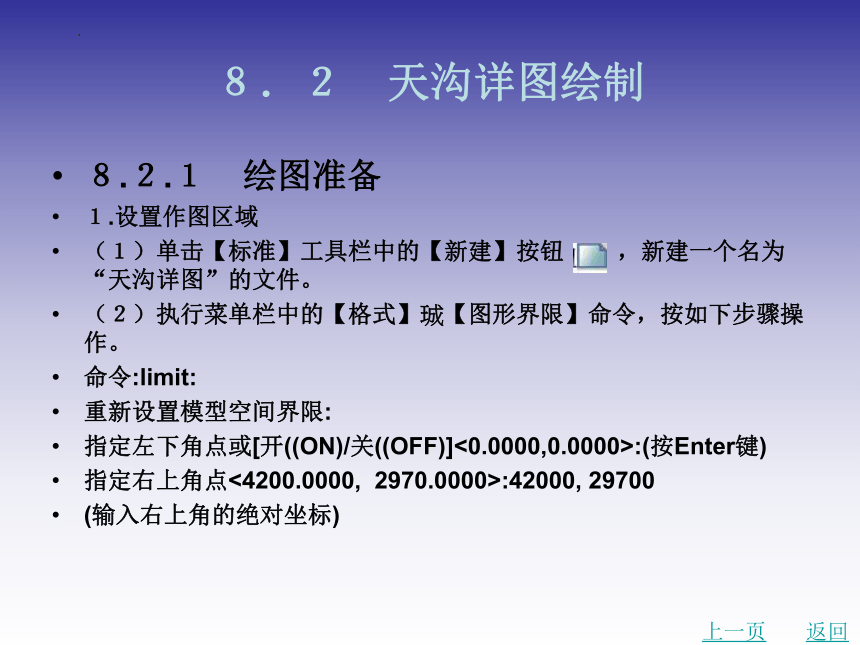

８．２　天沟详图绘制
８.２.１　绘图准备
１.设置作图区域
（１）单击【标准】工具栏中的【新建】按钮 ，新建一个名为“天沟详图”的文件。
（２）执行菜单栏中的【格式】?【图形界限】命令，按如下步骤操作。
命令:limit:
重新设置模型空间界限:
指定左下角点或[开((ON)/关((OFF)]<0.0000,0.0000>:(按Enter键)
指定右上角点<4200.0000, 2970.0000>:42000, 29700
(输入右上角的绝对坐标)
上一页
返回

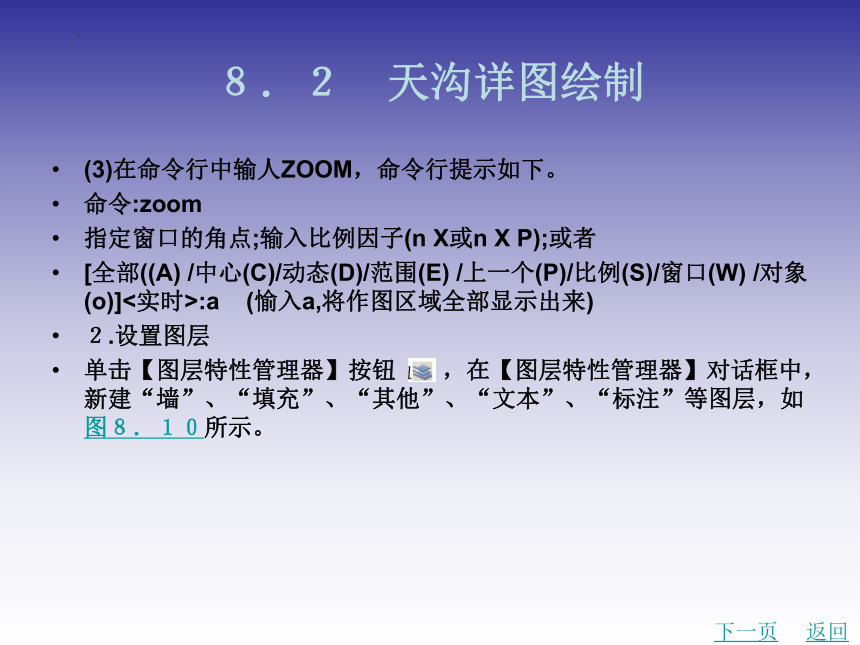

８．２　天沟详图绘制
(3)在命令行中输人ZOOM，命令行提示如下。
命令:zoom
指定窗口的角点;输入比例因子(n X或n X P);或者
[全部((A) /中心(C)/动态(D)/范围(E) /上一个(P)/比例(S)/窗口(W) /对象(o)]<实时>:a (愉入a,将作图区域全部显示出来)
２.设置图层
单击【图层特性管理器】按钮 ，在【图层特性管理器】对话框中，新建“墙”、“填充”、“其他”、“文本”、“标注”等图层，如图８．１０所示。
下一页
返回
８．２　天沟详图绘制
８.２.２　绘制图形
１.画结构层
（１）将“墙”层设置为当前层。
（２）单击【矩形】按钮 ，在作图区域内绘制一个长２４０、宽为８０的矩形，如图８．１１所示。
（３）单击【直线】按钮 ，按如下步骤操作。
命令:line指定第一点:60
(从A点向右追踪60，确定直线第一点B)
指定下一点或[放弃(U) ] : 415
(向下追踪415确定C )
上一页
下一页
返回

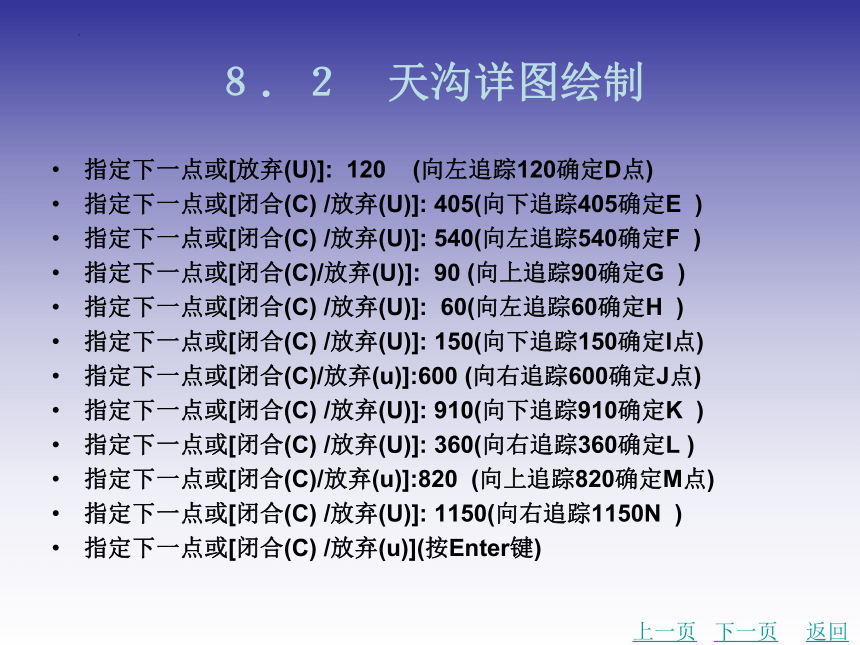

８．２　天沟详图绘制
指定下一点或[放弃(U)]: 120 (向左追踪120确定D点)
指定下一点或[闭合(C) /放弃(U)]: 405(向下追踪405确定E )
指定下一点或[闭合(C) /放弃(U)]: 540(向左追踪540确定F )
指定下一点或[闭合(C)/放弃(U)]: 90 (向上追踪90确定G )
指定下一点或[闭合(C) /放弃(U)]: 60(向左追踪60确定H )
指定下一点或[闭合(C) /放弃(U)]: 150(向下追踪150确定I点)
指定下一点或[闭合(C)/放弃(u)]:600 (向右追踪600确定J点)
指定下一点或[闭合(C) /放弃(U)]: 910(向下追踪910确定K )
指定下一点或[闭合(C) /放弃(U)]: 360(向右追踪360确定L )
指定下一点或[闭合(C)/放弃(u)]:820 (向上追踪820确定M点)
指定下一点或[闭合(C) /放弃(U)]: 1150(向右追踪1150N )
指定下一点或[闭合(C) /放弃(u)](按Enter键)
上一页
下一页
返回
８．２　天沟详图绘制
结果如图８．１２所示。
（４）单击【偏移】按钮 ，将直线ＭＮ 向上偏移１５０创建ＯＰ，将直线ＢＣ向右偏移１２０创建ＵＶ，如图８．１３所示。
（５）单击【延伸】按钮 ，将ＰＯ延伸到ＤＥ，将ＵＶ 延伸到ＰＯ，结果如图８．１４所示。
（６）单击【偏移】按钮 ，将直线ＫＬ向上偏移１６０创建ＳＴ，将直线ＳＴ 向上偏移４８０，结果如图８．１５所示。
（７）单击【直线】按钮 ，命令行提示：
命令:line指定第一点:(单击图8. 16 (a)的D点位置)
指定下一点或[放弃(U)]: <30(画一条以D点为起点，角度为300的抖线)
上一页
下一页
返回
８．２　天沟详图绘制
角度替代:30. 0
指定下一点或[放弃(u)] (单击图8. 16 (b)的Q点位置)
指定下一点或[放弃(U)] (按Enter键)
（８）单击【修剪】按钮 ，修剪多余线。屋檐辅助线结果
如图８．１６（ｂ）所示。
（９）单击【延伸】按钮 ，将斜线ＱＤ延伸到线段ＧＨ 上，屋檐基线如图８．１７所示。
（１０）单击【偏移】按钮 ，将直线Ｗ 向上偏移６０创建直线Ｕ，单击【直线】按钮 ，连接斜直线右上两端点，结果如图８．１８所示，即为屋檐檩条线。
（１１）单击【圆角】按钮 ，设置圆角半径为０，模式为修剪，为直线Ｕ 和ＧＨ 作圆角处理，结果两直线交于Ｊ点，如图８．１９所示。
上一页
下一页
返回
８．２　天沟详图绘制
（１２）将垂足捕捉添加到运行中的捕捉方式中。
（１３）单击【直线】按钮 ，自Ｈ 点作直线Ｕ 延长线的垂线，交Ｕ 延长线于Ｋ点，将ＫＨ向右偏移２０得直线ＭＮ，形成天沟外轮廓，结果如图８．２０所示。
（１４）单击【延伸】按钮 ，将斜线ＭＮ 延伸到线段ＨＧ上，形成天沟外轮廓，如图８．２１所示。
（１５）删去直线ＪＨ 和直线ＨＫ，然后将其修剪成如图８．２２所示的天沟形态。
上一页
下一页
返回
８．２　天沟详图绘制
２.画压顶的装饰层
（１）单击【矩形】按钮，按如下步骤操作。
命令:rectang
指定第一个角点或[倒角(C)/标高((E) /圆角(F) /厚度(T)/宽度((W)]: from
基点:<偏移>:@ . 20, . 20 (A点为偏移基点;愉入偏移坐标值
确定矩形的第一个角点)
指定另一个角点或[面积(A)/尺寸(D) /旋转(R)]: @ 280, 140
(输入矩形另一个角点的偏移坐标)
矩形的位置即天沟压顶（１）如图８．２３所示。
（２）利用夹点编辑将矩形右上角一点向下移动２０，天沟压顶（２）如图８．２４所示。
上一页
下一页
返回
８．２　天沟详图绘制
（３）单击【直线】按钮 ，以Ｃ点为起点绘制一条长１１７０的水平直线Ａ，以及以Ｄ点为起点，终点与直线Ａ 终点对齐的水平直线Ｂ。天沟压顶（３）如图８．２５所示。
３? 画屋面上的构造层
（１）单击【偏移】按钮 ，将直线Ｌ向上偏移１２０，并修剪创建直线Ｑ，将直线Ｑ 向上偏移５０创建直线Ｒ，将直线Ｒ向上偏移４０创建直线Ｓ，将直线Ｉ向右偏移４０创建直线Ｊ，屋面上的构造层（１）结果如图８．２６所示。
（２）单击【圆角】按钮 ，设置圆角半径为１００，模式为修剪，为直线Ｊ和Ｓ作圆角处理，屋面上的构造层（２）如图８．２７所示。
上一页
下一页
返回
８．２　天沟详图绘制
（３）单击【偏移】按钮 ，将直线Ｉ向右偏移２０创建Ｖ，将直线Ｒ 向上偏移２５创建Ｕ，屋面上的构造层（３）如图８．２８所示。
（４）单击【圆角】按钮 ，设置圆角半径为１００，模式为修剪，为直线Ｕ 和Ｖ 作圆角处理，修剪多余线段，屋面上的构造层（４）结果如图８．２９所示。
（５）执行菜单栏中的【修改】→【对象】 → 【多段线】命令，按如下步骤操作：
命令:pedit 选择多段线或[多条(M)]:(选择直线U，位置如图8. 30所示)
选定的对象不是多段线
是否将其转换为多段线 (Y ) (将直线U转换为多段线)
上一页
下一页
返回
８．２　天沟详图绘制
输 入选项厅闭合(C) /合并(J)/宽度(W) /编辑顶点(E)/拟合(F) /样条曲线(S)/非曲线化(D) /线型生成(L) /放弃(u)]: j (调用“合并”选项)
选择对象:找到1个，总计2个 (分别选择圆弧N、直线V，位置如图8. 30所示)
选择对象: (按Enter键)
2条线段已添加到多段线
输入选项厅闭合(C) /合并(J)/宽度(W) /编辑顶点(E)/拟合(F) /样条曲线(S)/非曲线化(D) /线型生成(L) /放弃(u)]:(按Enter键)
此时V, N, U三段线已合并成一条多段线。
上一页
下一页
返回
８．２　天沟详图绘制
（６）单击【偏移】按钮 ，将合并后的多段线向左偏移２０，结果如图８．３１所示。
（７）利用定距等分功能填充防水层图案。
１）单击【直线】按钮 ，在屏幕的空白处画一条长２０的垂直线段，单击【创建块】按钮 ，将此线段以“２０ｄ”为名定义成块，插入点为下端点。
提示：这里必须垂直画线段，否则将作不出需要的结果。
２）执行菜单栏中的【绘图】→【点】 → 【定距等分】命令，按如下步骤操作。
上一页
下一页
返回
８．２　天沟详图绘制
命令:measure
选择要定距等分的对象:(选择偏移后的多段线;如图8.32(a)所示)
指定线段长度或厅块((B)]: b(调用“块”选项)
愉入要插入的块名:20d (输入块名)
是否对齐块和对象 [是((Y) /否(N)]:(按Enter键)
指定线段长度:60 (输入等分线段的长度)
多段线等分后的结果如图８．３２（ｂ）所示。
上一页
下一页
返回
８．２　天沟详图绘制
３）单击【图案填充】按钮 ，选择Ｓｏｌｉｄ图案，将等分后的多段线填充为如图８．３３所示屋面保护层填充的结果。
４? 画天沟上的装饰层及装饰瓦
（１）单击【偏移】按钮 ，将直线Ｕ 向上偏移２０创建Ｔ，将直线Ｔ 向上偏移２０创建Ｓ，将直线Ｐ向左偏移２０创建Ｑ，将直线Ｍ 向左偏移２０创建Ｖ，将直线Ｖ 向左偏移１４创建Ｗ，结果如图８．３４所示。
（２）单击【延伸】按钮 ，将斜线Ｓ和Ｔ延伸到直线Ｖ 上，将斜线Ｕ 延伸到直线Ｍ 上，然后修剪成图８．３５所示的形态。
（３）单击【圆角】按钮 ，设置圆角半径为０，模式为修剪，为直线Ｓ和Ｑ 作圆角处理，结果如图８．３６所示。
上一页
下一页
返回
８．２　天沟详图绘制
（４）单击【延伸】按钮 ，将斜线Ｔ延伸到直线Ｑ 上，结果如图８．３７所示。
（５）绘制屋顶瓦。
１）单击【矩形】按钮 ，在屏幕空白处绘制一个长９４、宽１３的矩形，作为瓦片。
２）将延伸捕捉添加到运行中的捕捉方式中。
３）单击【旋转】按钮 ，以瓦片的左下角为基点，将其旋转２０°，再单击【移动】按钮 ，以Ｇ点为基点，将旋转后的瓦片移至图８．３８所示的位置上，Ｅ、Ｇ 两点距离为７４（在Ｅ点延长线上追踪７４）。
上一页
下一页
返回
８．２　天沟详图绘制
４）选择瓦片，单击【阵列】按钮 ，将瓦片以“矩形”阵列１行１２列，列偏移值为７４，阵列角度值为３０，阵列后的结果如图８．３９所示。
５）单击【修剪】按钮 ，修剪多余线。结果如图８．４０所示。
（６）以Ｈ 点为圆心绘制一个半径为２５的圆，位置如图８．４１（ａ）所示，然后将其修剪成图８．４１（ｂ）所示的形态。
上一页
下一页
返回
８．２　天沟详图绘制
（７）执行菜单栏中的【修改】→【对象】 → 【多段线】命令，选择如图８．４２（ａ）所示的直线，将其转换为多段线后，再合并在一起，成为一条多段线，然后将其向外偏移２０，结果如图８．４２（ｂ）所示。
（８）将偏移后的多段线的端点Ａ 连接到最外端的瓦片Ｂ上，如图８．４３所示。
（９）单击【矩形】按钮 ，从Ｊ点向下追踪至交点Ｋ，确定矩形的第一个角点，输入另一个角点的相对坐标（ １０，４０），绘制一个矩形，如图８．４４（ａ）所示，修剪图形至图８．４４（ｂ）所示的形态。、
（１０）利用夹点编辑将左下角向下移动１０，结果如图８．４５所示。
上一页
下一页
返回
８．２　天沟详图绘制
５.填充剖切图案
这里需要在同一区域内填充两种图案。
（１）填充第一层图案。
１）单击【直线】按钮 ，绘制如图８．４６所示的图形右侧的折断线。
２）将“填充”层置为当前层，单击【图案填充】按钮 ，选择填充图案ＡＲ．ＣＯＮＣ，设置“比例”为１，选择如图８．４７（ａ）所示的区域将其填充，结果如图８．４７（ｂ）所示。
上一页
下一页
返回
８．２　天沟详图绘制
（２）填充第二层图案。
１）单击【图案填充】按钮 ，选择填充图案ＡＮＳＩ３１，设置“比例”为３０，选择如图８．４８（ａ）所示的区域将其填充，结果如图８．４８（ｂ）所示。
２）单击【图案填充】按钮 ， 选择填充图案ＡＮＳＩ３７， 设置“比例”为２０， 选择如图８．４９（ａ）所示的区域将其填充，结果如图８．４９（ｂ）所示。
６? 绘制排水配件及其他
（１）绘制雨水管和弯头。
１）将“其他”层置为当前层，单击【矩形】按钮 ，自交点Ａ 向左追踪２１，确定矩形的第一角点，然后输入对角点的相对坐标（ －１４７，９０），矩形的位置如图８．５０（ａ）所示。
上一页
下一页
返回
８．２　天沟详图绘制
２）重复【矩形】命令，单击【捕捉自】按钮 ，捕捉基点Ｂ点，输入偏移坐标（ ２４，３０），确定矩形的第一个角点，然后输入另一个角点的相对坐标（ １００，１９０），矩形的位置如图８．５０（ｂ）所示。
３）单击【直线】按钮，按如下步骤操作。
命令:line指定第一点:120(自C点向上追踪120，确定直线的第一点)
指定下一点或[放弃(U)]: <14 (输入直线的倾抖角度)
角度替代:14. 0
指定下一点或[放弃(U) ]: (单击8.51(a)的直线另一点位置)
指定下一点或[放弃(U)]: (按Enter键)
倾斜直线的位置如图８．５１（ａ）所示。
上一页
下一页
返回
８．２　天沟详图绘制
４）单击【直线】按钮 ，捕捉Ｄ点作为直线的第一点，利用角度替代的方法绘制一条斜线，倾斜角度为２２°，位置如图８．５１（ｂ）所示。
５）选择矩形Ｅ，位置如图８．５２（ａ）所示，单击【分解】按钮
，将其分解，再单击【圆角】按钮 ，模式为修剪，圆角半径为１００，分别为图示垂直线和倾斜线作圆角处理，删除多余线段，修剪成如图８．５２（ｂ）所示状态。
６）单击【矩形】按钮 ，自Ｆ点向左追踪８５，确定矩形的第一角点，然后输入对角点的相对坐标（ －５０，－１１０），矩形的位置如图８．５３所示。
上一页
下一页
返回
８．２　天沟详图绘制
７）单击【直线】按钮 ，按如下步骤操作。
命令:line指定第一点: (如图8. 54所示，沿G点向下追踪捕捉到交点H确定直线的第一点)
指定下一点或[放弃((U)]: 920(直线L长920)
指定下一点或[放弃(u)] (按Enter键)
８）单击【偏移】按钮 ，将直线Ｌ向右偏移１００，结果如图8. 54所示。
（２）绘制窗及其他。
１）单击【直线】按钮 ，按如下步骤操作。
上一页
下一页
返回
８．２　天沟详图绘制
命令:line指定第一点:160(沿A点向右追踪160确定直线的第一点B点
指定下一点或[放弃(U)]: 54(向下追踪54确定直线的第二点C点)
指定下一点或[放弃(u)]: 80(向右追踪80确定直线的第三点)
指定下一点或[闭合(C) /放弃(U)]: 54(向上追踪54确定直线的第四点)
指定下一点或[闭合(C)/放弃(U)](按Enter键)
结果如图８．５５所示。
２）单击【直线】按钮 ，自Ｃ点向下画一长为２００的竖直线Ｌ，单击【偏移】按钮 ，直线Ｌ分别向右偏移３０、５０、８０，结果如图８．５６所示。
上一页
下一页
返回
８．２　天沟详图绘制
３）单击【直线】按钮 ，绘制两侧的直线及折断线，结果
如图８．５７所示。
８.２.３　尺寸标注
１.设置标注尺寸样式
（１）单击【标注样式】按钮 ，在【标注样式管理器】对话框中，单击 按钮，在出现的【创建新标注样式】对话框中，将新样式名改为“建筑样式”，单击 按钮，在【新建标注样式】对话框中将箭头设为“建筑标记”，将【调整】选项卡内【标注特征比例】选项区域的【使用全局比例】设置为６０，如图８．５８所示，将【主单位】选项卡内【测量单位比例】选项区域的【比例因子】设置为０．２，如图８．５９所示。
上一页
下一页
返回
８．２　天沟详图绘制
提示：图形放大５倍后，其测量单位比例应缩小５倍，为原来的０．２倍。
（２）创建角度和半径标注子样式。
１）在【标注样式管理器】对话框（图８．６０）中，单击 按钮，在出现的【创建新标注样式】对话框中打开【用于】右侧的下拉列表，选择其中的“角度标注”。
２）单击 按钮，在【新建标注样式】对话框中将箭头改为“实心闭合”，在【文字】选项卡内【文字位置】选项区域【垂直】下拉列表中选择“外部”，【文字对齐】选项区域设置为“水平”，然后依次单击 按钮和 按钮，关闭【标注样式管理器】对话框。
上一页
下一页
返回
８．２　天沟详图绘制
３）在【标注样式管理器】对话框中，单击 按钮，在出现的【创建新标注样式】对话框中打开【用于】右侧的下拉列表，选择其中的“半径标注”，按上述相同方法创建“半径”标注子样式，箭头为“实心闭合”，【文字位置】中的“垂直”为“外部”，【文字对齐】方式为“水平”。
２? 标注尺寸
（１）将当前图层设为“标注”层。
（２）单击【标注样式】按钮 ，在【标注样式管理器】对话框中设置“建筑样式”为当前样式。
（３）利用【线性标注】按钮 、【连续标注】按钮 、【半径标注】按钮 和【角度标注】按钮 ，为图形作尺寸标注，结果如图８．６１所示。
上一页
下一页
返回
８．２　天沟详图绘制
８.２.４　文字标注
１.设置文字样式
单击【文字样式】按钮 ，弹出【文字样式】对话框（图８．６２），新建一个文字样式，取名为“汉字”，在【字体】选项区域的【字体名】下拉列表框中选择“仿宋＿ＧＢ２３１２”。【效果】选项区域中的【宽度因子】设为０．７。
２? 标注文字
（１）将“文字”层设为当前层，“汉字”样式为当前样式。
（２）单击【多行文字】按钮 ，设置多行文字区域后，在【多行文字编辑器】中右击，在弹出的快捷菜单中执行【段落对齐】?【右对齐】命令，然后输入说明文字，文字大小为３００，如图８．６３所示。
上一页
下一页
返回
８．２　天沟详图绘制
（３）单击【移动】按钮 ，将多行文字移到图８．６４所示的位置上。
（４）单击【直线】按钮 ，在图８．６５所示位置绘制折线。
（５）选择水平线段，如图８．６６（ａ）所示，单击【阵列】按钮
，将水平线段“矩形”阵列４行１列，行偏移为５５０，阵列结果如图８．６６（ｂ）所示。
（６）利用相同方法可标注如图８．６７所示文字。不同的是本处应执行【段落对齐】→【左对齐】命令。
（７）选择如图８．６８所示的线段，将其删除，结果如图８．６９所示。
上一页
下一页
返回
８．２　天沟详图绘制
（８）单击【多行文字】按钮 ，设置多行文字区域后，输入说明文字，文字大小为３００，如图８．７０所示。
（９）单击【直线】按钮 ，在图８．７１所示位置绘制折线。
（１０）利用单行文字输入其他位置的说明文字，文字大小为３００，用【直线】命令绘制相应位置的折线，结果如图８．７２所示。
（１１）利用多段线绘制图名底部的两条线，然后输入图名。
１）单击【多段线】按钮 ，并设置线宽为３０，绘制一条长为２６００的水平线段，并将其向下偏移６０，如图８．７３所示。
２）选择新偏移出的多段线，单击【分解】按钮 ，结果
如图８．７４所示。
上一页
下一页
返回
８．２　天沟详图绘制
３）单击【文字样式】按钮 ，弹出【文字样式】对话框，新建一个文字样式，取名为“图名”，在【字体】选项区域的【字体名】下拉列表框中选择“黑体”。【效果】选项区域中的【宽度因子】设为０．７。
４）利用单行文字在屏幕的空白处输入“天沟详图”和“１∶２０”，其中“天沟详图”的文字高度为６００，“１∶２０”的文字高度为３００。将其移动到多段线的相应位置，如图８．７５所示。
（１２）单击【标准】工具栏中的【保存】按钮，保存文件。
上一页
返回
图８.１　剖面图
返回
图８.２　【图层特性管理器】面板
返回
图８.３　【线型管理器】对话框
返回
图８.４　定位轴线图
返回
图８.５　地平线完成图
返回
图８.６　阳台窗户完成图
返回
图８.７　楼梯细节图
返回
图８.８　外墙楼梯剖面详图
返回
图８.９　完成的剖面详图
返回
图８.１０　【图层特性管理器】对话框
返回
图８.１１　矩形图框
返回
图８.１２　轮廓线图
返回
图８.１３　偏移结果图
返回
图８.１４　延伸后图形
返回
图８.１５　外观完成图
返回
图８.１６　屋檐辅助线图
返回
图８.１７　屋檐基线图
返回
图８.１８　屋檐檩条线
返回
图８.１９　绘图结果
返回
图８.２０　天沟外轮廓（１）
返回
图８.２１　天沟外轮廓（２）
返回
图８.２２　天沟简图
返回
图８.２３　天沟压顶图（１）
返回
图８.２４　天沟压顶图（２）
返回
图８.２５　天沟压顶图（３）
返回
图８.２６　屋面上的构造层（１)
返回
图８.２７　屋面上的构造层（２）
返回
图８.２８　屋面上的构造层（３）
返回
图８.２９　屋面上的构造层（４）
返回
图８.３０　屋面上的构造层（５）
返回
图８.３１　屋面上的构造层（６）
返回
图８.３２　多段线等分图
返回
图８.３３　屋面保护层填充图
返回
图８.３４　天沟装饰层（１）
返回
图８.３５　天沟装饰层（２）
返回
图８.３６　天沟装饰层（３）
返回
图８.３７　天沟装饰层（４）
返回
图８.３８　瓦片装饰图
返回
图８.３９　阵列后瓦片图
返回
图８.４０　完成图
返回
图８.４１　上端修饰图
返回
图８.４２　多段线
返回
图８.４３　屋檐详图（１）
返回
图８.４４屋檐详图（２）
返回
图８.４５　屋檐详图（３）
返回
图８.４６　天沟未填充样图
返回
图８.４７　填充混凝土
返回
图８.４８　填充钢筋
返回
图８.４９　填充保护层
返回
图８.５０　绘制排水配件图（１）
返回
图８.５１　绘制排水配件图（２）
返回
图８.５２　绘制排水配件图（３）
返回
图８.５３　绘制排水配件图（４）
返回
图８.５４　绘制排水配件图（５）
返回
图８.５５　绘制窗图（１）
返回
图８.５６　绘制窗图（２）
返回
图８.５７　配件完成图
返回
图８.５８　标注样式调整
返回
图８.５９　标注样式单位
返回
图８.６０　【标注样式管理器】对话框
返回
图８.６１　天沟标注图
返回
图８.６２　【文字样式】对话框
返回
图８.６３　文字说明
返回
图８.６４　文字标注（１）
返回
图８.６５　文字标注（２）
返回
图８.６６　文字标注（３）
返回
图８.６７　文字标注（４）
返回
图８.６８　文字标注（５）
返回
图８.６９　文字标注（６）
返回
图８.７０　文字标注（７）
返回
图８.７１　文字标注（８）
返回
图８.７２　天沟详图
返回
图８.７３　文字补充（１）
返回
图８.７４　文字补充（２）
返回
图８.７５　图名标注
返回
