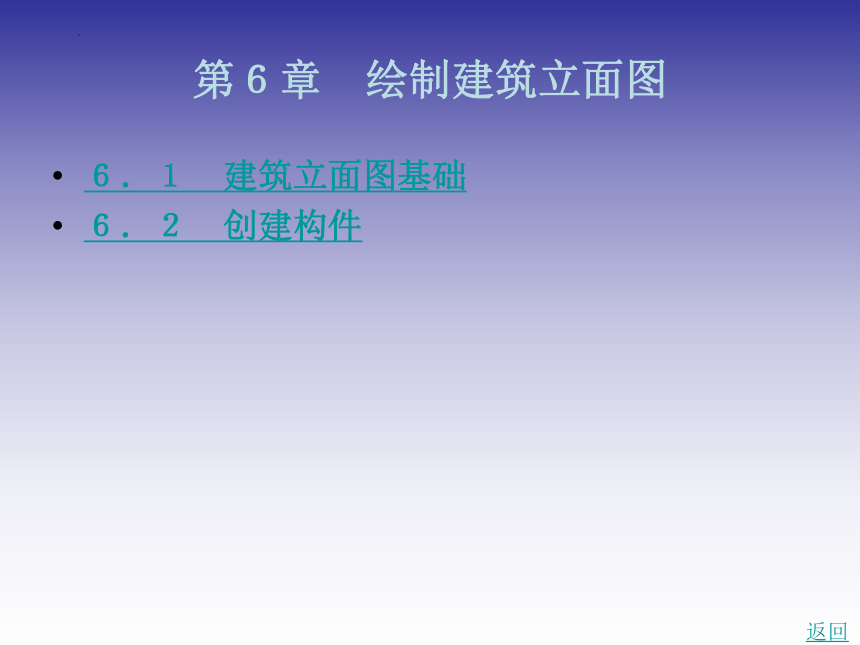

第６章　绘制建筑立面图
６．１　建筑立面图基础
６．２　创建构件
返回
６．１　建筑立面图基础

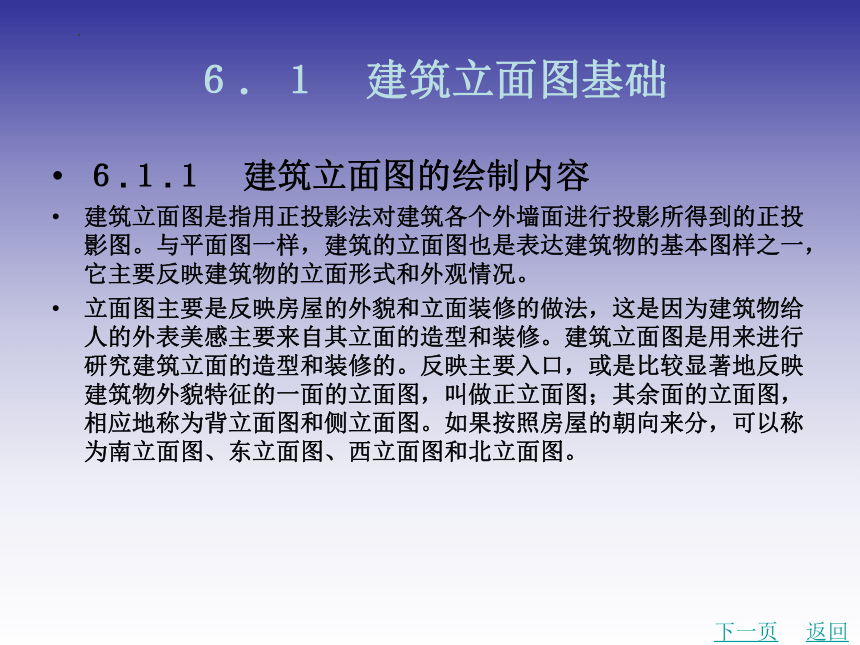

６.１.１　建筑立面图的绘制内容
建筑立面图是指用正投影法对建筑各个外墙面进行投影所得到的正投影图。与平面图一样，建筑的立面图也是表达建筑物的基本图样之一，它主要反映建筑物的立面形式和外观情况。
立面图主要是反映房屋的外貌和立面装修的做法，这是因为建筑物给人的外表美感主要来自其立面的造型和装修。建筑立面图是用来进行研究建筑立面的造型和装修的。反映主要入口，或是比较显著地反映建筑物外貌特征的一面的立面图，叫做正立面图；其余面的立面图，相应地称为背立面图和侧立面图。如果按照房屋的朝向来分，可以称为南立面图、东立面图、西立面图和北立面图。
下一页
返回
６．１　建筑立面图基础

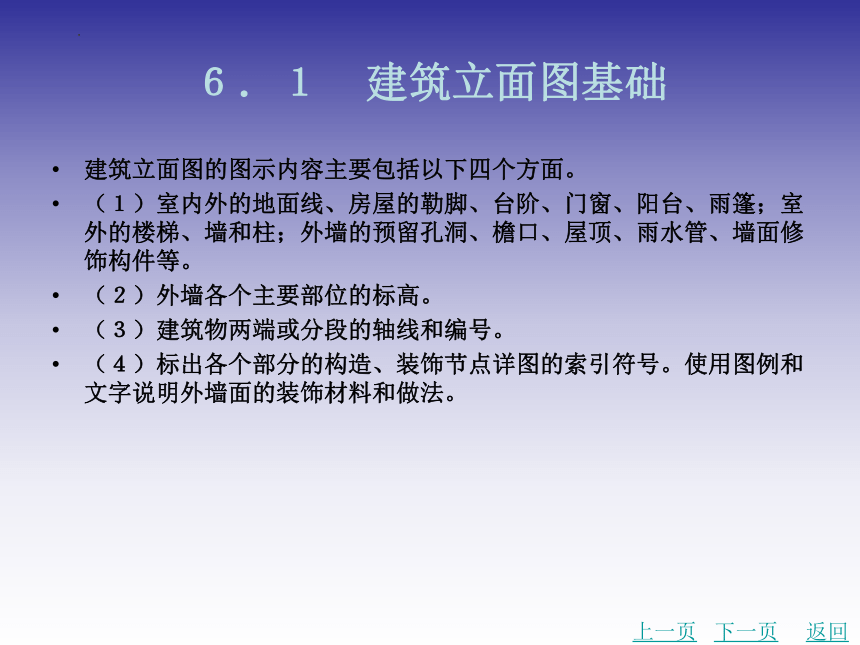

建筑立面图的图示内容主要包括以下四个方面。
（１）室内外的地面线、房屋的勒脚、台阶、门窗、阳台、雨篷；室外的楼梯、墙和柱；外墙的预留孔洞、檐口、屋顶、雨水管、墙面修饰构件等。
（２）外墙各个主要部位的标高。
（３）建筑物两端或分段的轴线和编号。
（４）标出各个部分的构造、装饰节点详图的索引符号。使用图例和文字说明外墙面的装饰材料和做法。
上一页
下一页
返回
６．１　建筑立面图基础
６.１.２　建筑立面图绘制步骤
总体来说，立画图是在平面图的基础上，引出定位辅助线确定立面图样的水平位置及大小，然后根据高度方向的设计尺寸确定立面图样的竖向位置及尺寸，从而绘制出一个个图样。通常，立面图绘制的步骤如下：
（１）选择比例，确定图纸幅面。
（２）绘制轴线、地坪线及建筑物的外围轮廓线。
（３）绘制阳台、门窗。
（４）绘制外墙立面的造型细节。
（５）标注立面图的文本注释。
（６）立面图的尺寸标注。
（７）立面图的符号标注，如高程符号、索引符号、轴标号等。
上一页
返回
６．２　创建构件
６.２. １　绘图环境设置
一般在绘制图形之前应该先创建一个初始作图环境，并在创建初始作图环境时对度量单位、比例因子、图形界限等进行设置，以方便进行图形绘制与管理，绘图环境的设置有两种方法：
（１）利用“使用向导”来完成。
（２）进入ＡｕｔｏＣＡＤ绘图界面之后来完成。
下一页
返回
６．２　创建构件

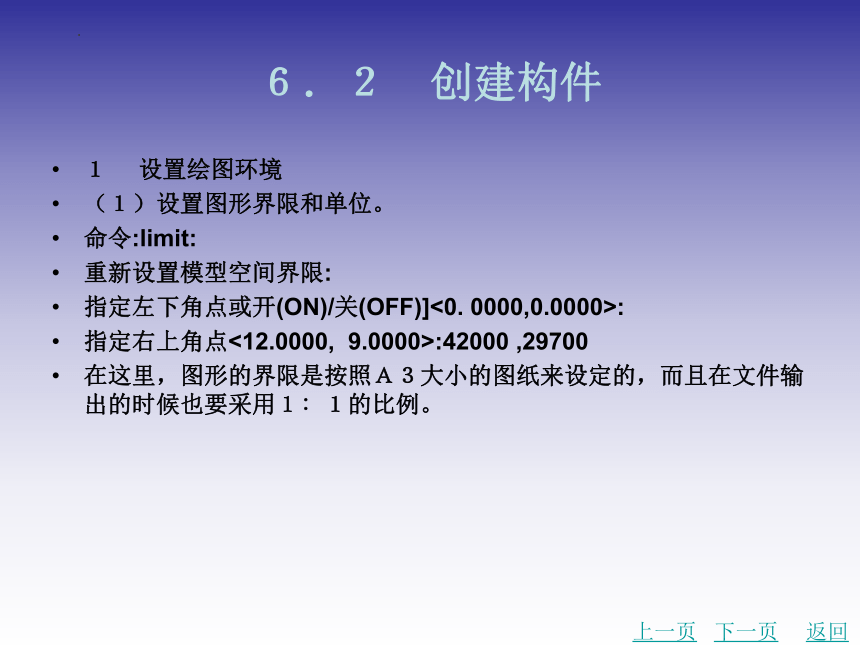

１? 设置绘图环境
（１）设置图形界限和单位。
命令:limit:
重新设置模型空间界限:
指定左下角点或开(ON)/关(OFF)]<0. 0000,0.0000>:
指定右上角点<12.0000, 9.0000>:42000 ,29700
在这里，图形的界限是按照Ａ３大小的图纸来设定的，而且在文件输出的时候也要采用１∶１的比例。
上一页
下一页
返回
６．２　创建构件

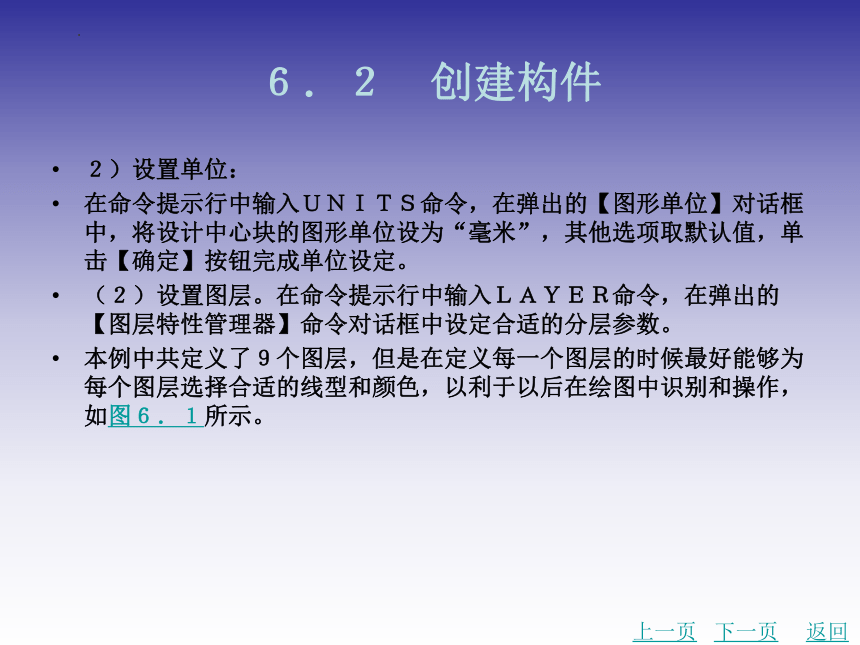

２）设置单位：
在命令提示行中输入ＵＮＩＴＳ命令，在弹出的【图形单位】对话框中，将设计中心块的图形单位设为“毫米”，其他选项取默认值，单击【确定】按钮完成单位设定。
（２）设置图层。在命令提示行中输入ＬＡＹＥＲ命令，在弹出的【图层特性管理器】命令对话框中设定合适的分层参数。
本例中共定义了９个图层，但是在定义每一个图层的时候最好能够为每个图层选择合适的线型和颜色，以利于以后在绘图中识别和操作，如图６．１所示。
上一页
下一页
返回
６．２　创建构件

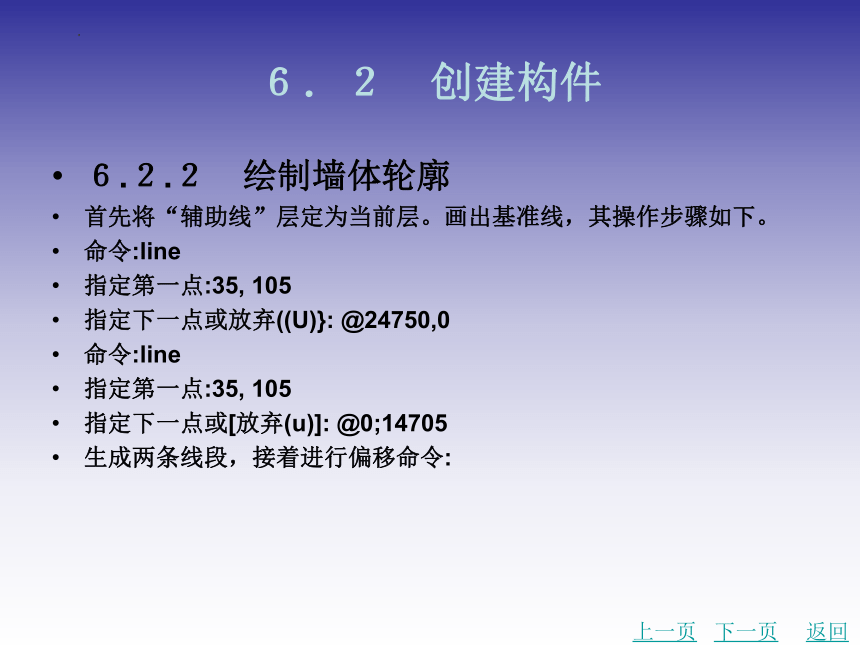

６.２.２　绘制墙体轮廓
首先将“辅助线”层定为当前层。画出基准线，其操作步骤如下。
命令:line
指定第一点:35, 105
指定下一点或放弃((U)}: @24750,0
命令:line
指定第一点:35, 105
指定下一点或[放弃(u)]: @0;14705
生成两条线段，接着进行偏移命令:
上一页
下一页
返回
６．２　创建构件
生成两条线段，接着进行偏移命令：
当前设置:删除源=否图层=源OFFSETGAPTYPE=0
指定偏移距离或通过(T) /删除(E)/图层(z>><通过>:4100 (偏入偏移量)
选择要偏移的对象，或[退出((E) /放弃(u)]<退出>: (选择水平基线)
指定要偏移的那一侧上的点，或[退出(E)/多个(M)/放弃(U)]<退出>: (在水平基线上方任意单击一点)
再重复上述步骤，分别以偏移距离900, 2 600, 900, 2 600, 900
、2 60。向上依次偏移。步骤、方法与纬线的生成完全相同，只是偏移量的参数和偏移的位置选取不一样；生成经线的位移量分别是９２０、２４００，如图６．２所示。
上一页
下一页
返回
６．２　创建构件
６.２.３　创建门窗
１.建立方窗图块
进入门窗图层，选择左上角的窗户图形进行操作，画出方窗图块，操作步骤如下。
命令:rectang
指定第一个角点或[倒角(c) /标高(E) /圆角(F) /厚度((T) /宽度(W)]:0,0
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: 2400, 2400
命令:explode
选择对象:找到1个(利用右选框框选，按Enter键)
上一页
下一页
返回
６．２　创建构件
再将矩形线框各项内偏移８０画出玻璃分格线（在进行捕捉时，可以借助【捕捉中心点】命令进行捕捉）。
命令:line
指定第一点:(捕捉上方玻璃框上边中点)
指定下一点或[放弃(u)]:(捕捉下方玻璃框下边中点)
指定下一点或[放弃(u)]
命令:line
指定第一点: (捕捉下方玻璃框左侧中点)
指定下一点或[放弃(u)]: (捕捉下方玻璃框右侧中点)
指定下一点或[放弃(U)]:
上一页
下一页
返回
６．２　创建构件
最后利用【修剪】命令修整分格线图形。
操作步骤如下：
画出窗台图形：
命令:rectang
指定第一个角点或[倒角(c) /标高(E) /圆角(F) /厚度((T) /宽度(w)]: @. 100,0
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: 2600, 100
这样就完成了一个方窗图块，如图６．３所示。
当然，本例也可以通过直接多画几条玻璃分格线来省略这一步骤。但是在实际工作中经常会遇到一些复杂情况，这时可先画出大略的图形，再用ＴＲＩＭ 命令慢慢地进行修剪。
上一页
下一页
返回
６．２　创建构件
２.建立圆窗图块
圆窗图块的画法同上述方窗的画法一致，只需在最后利用圆弧命令，将上部进行修改，最终效果如图６．４所示。
３.建立门图块
操作步骤如下。
命令:rectang
指定第一个角点或[倒角(c) /标高((E) /圆角(F) /厚度(T) /宽度(W)]:0,0
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: 2400, 3300
命令:explode
选择对象:找到1个(利用右选框框选，按Enter键)
再将矩形线框各项内偏移８０画出玻璃分格线（在进行捕捉时，可以借助【捕捉中心点】命令进行捕捉）。
上一页
下一页
返回
６．２　创建构件
命令:rectang
指定第一个角点或倒角(C)/标高((E) /圆角(F) /厚度(T)/宽度((W>>:
(左上角偏移量为80后的点)
指定另一个角点或【面积(A)/尺寸(D)/旋转(R)】: 500, 660
(利用[阵列]命令将其以1行4列，列偏移为80进行)
上一页
下一页
返回
６．２　创建构件
命令:rectang
指定第一个七角点或[倒角(C)/标高((E) /圆角(F) /厚度(T)/宽度((W)]:
(左下角偏移量为80后的点
指定另一个角点或[面积(A)/尺寸(D)/旋转 ]: 1180, 2400
命令:offset
当前设置:删除源=否图层=源OFFSETGAPTYPE=0
指定偏移距离或通过(T) /删除(E)/图层(z)]<通过>:150
(偏入偏移量)
选择要偏移的对象，或[退出(E) /放弃(U)]<退出>:(选择所绘上述矩形)
上一页
下一页
返回
６．２　创建构件
利用【镜像】命令产生右侧玻璃镜像，其操作步骤如下：
命令:mirror
选择对象:(选择左侧玻璃)
指定镜像线的第一点:(门上边缘中心)
指定镜像线的第二点:(门下边缘中心)
是否删除源对象 [是((y) /否((N)](N):
所绘图形如图6. 5所示。
上一页
下一页
返回
６．２　创建构件
６.２.４　绘制墙体立面
在命令提示行中输入ＡＲＲＡＹ，从弹出的【阵列】对话框中选择矩形阵列方式。将行数和列数分别设为１和４；行间距设定为０，列间距设定为２２００；阵列的角度设为２７０°；单击右上角的【选择对象】按钮 ，在图纸上拉出一个拾取框，全部选取已经绘制完成的阳台图形，并按Ｅｎｔｅｒ键确认，单击对话框中的【确定】按钮。最终效果如图６．６所示。
上一页
下一页
返回
６．２　创建构件
６.２.５　创建标注
在建筑设计中，由于每层建筑平面基本都要进行标高的标注，所以建筑标高就成了建筑设计中较为常见的标注内容。立面图应该主要说明建筑物在垂直方向上的关系，建筑各个部位与地面的高度关系是最重要的立面标注内容。首先进行标高的标注，然后使用线性标注和连续标注命令，对立面图进行尺寸标注。
由于尺寸标注命令比较多，建议使用图标菜单的方法，执行【视图】→【工具栏】→【标注】命令。
上一页
下一页
返回
６．２　创建构件
（１）将当前图层设为“标注”层。单击标注样式按钮 ，在【标注样式管理器】对话框中设置“建筑样式”为当前样式。利用线性标注按钮 、连续标注按钮 、半径标注按钮 和角度标注按钮 ，为图形作尺寸标注，结果如图６．７所示。
（２）单击【文字样式】按钮 ，弹出【文字样式】对话框，新建一个文字样式，取名为“汉字”，在【字体】选项区域的【字体名】下拉列表框中选择“仿宋＿ＧＢ２３１２”。【效果】选项区域中的【宽度因子】设为０．７。
上一页
