第５章 创建室内外设施
5.1楼梯的绘制
5.2屋顶的绘制
返回
5.1楼梯的绘制

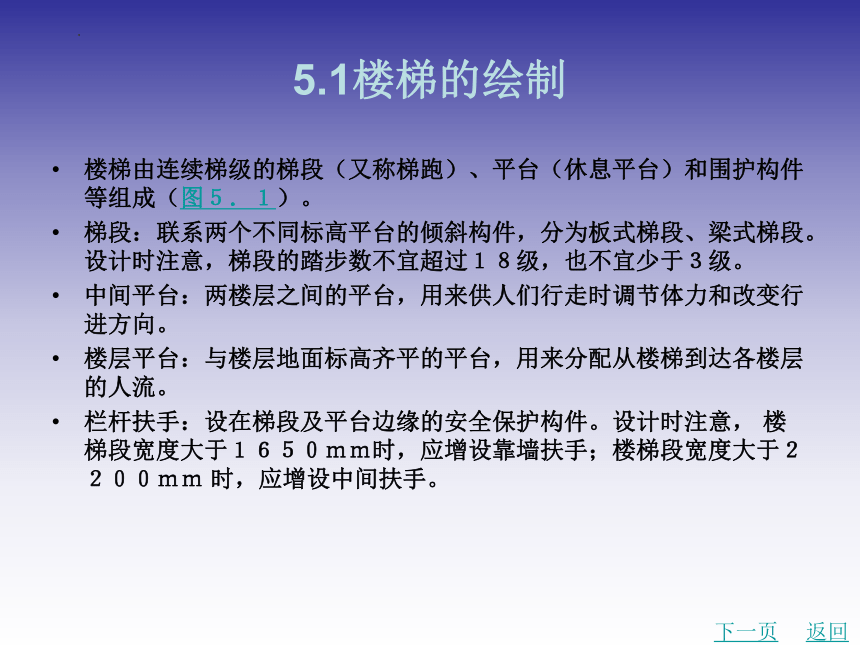

楼梯由连续梯级的梯段（又称梯跑）、平台（休息平台）和围护构件等组成（图５．１）。
梯段：联系两个不同标高平台的倾斜构件，分为板式梯段、梁式梯段。设计时注意，梯段的踏步数不宜超过１８级，也不宜少于３级。
中间平台：两楼层之间的平台，用来供人们行走时调节体力和改变行进方向。
楼层平台：与楼层地面标高齐平的平台，用来分配从楼梯到达各楼层的人流。
栏杆扶手：设在梯段及平台边缘的安全保护构件。设计时注意， 楼梯段宽度大于１６５０ｍｍ时，应增设靠墙扶手；楼梯段宽度大于２２００ｍｍ 时，应增设中间扶手。
下一页
返回
5.1楼梯的绘制

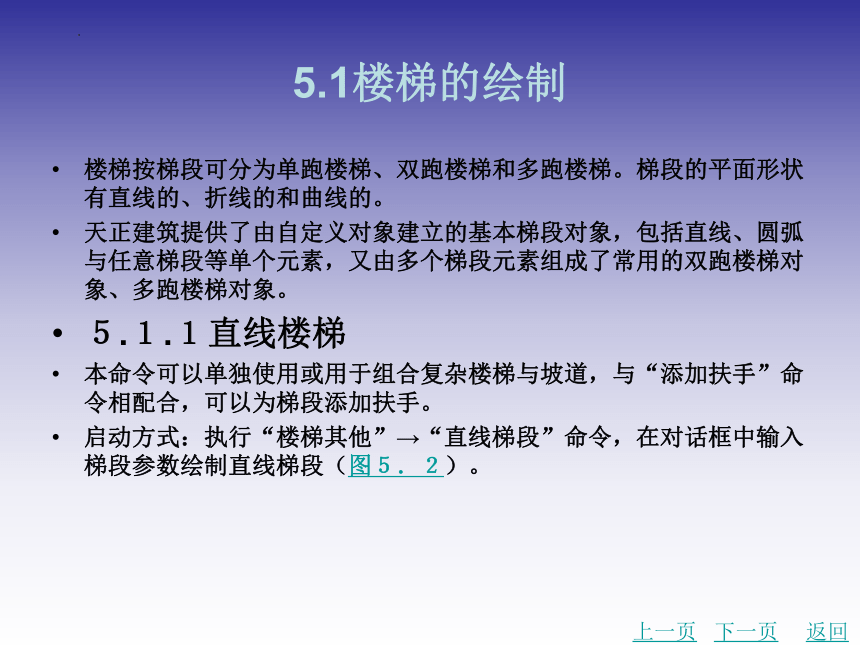

楼梯按梯段可分为单跑楼梯、双跑楼梯和多跑楼梯。梯段的平面形状有直线的、折线的和曲线的。
天正建筑提供了由自定义对象建立的基本梯段对象，包括直线、圆弧与任意梯段等单个元素，又由多个梯段元素组成了常用的双跑楼梯对象、多跑楼梯对象。
５.１.１直线楼梯
本命令可以单独使用或用于组合复杂楼梯与坡道，与“添加扶手”命令相配合，可以为梯段添加扶手。
启动方式：执行“楼梯其他”→“直线梯段”命令，在对话框中输入梯段参数绘制直线梯段（图５．２）。
上一页
下一页
返回
5.1楼梯的绘制
参数说明：

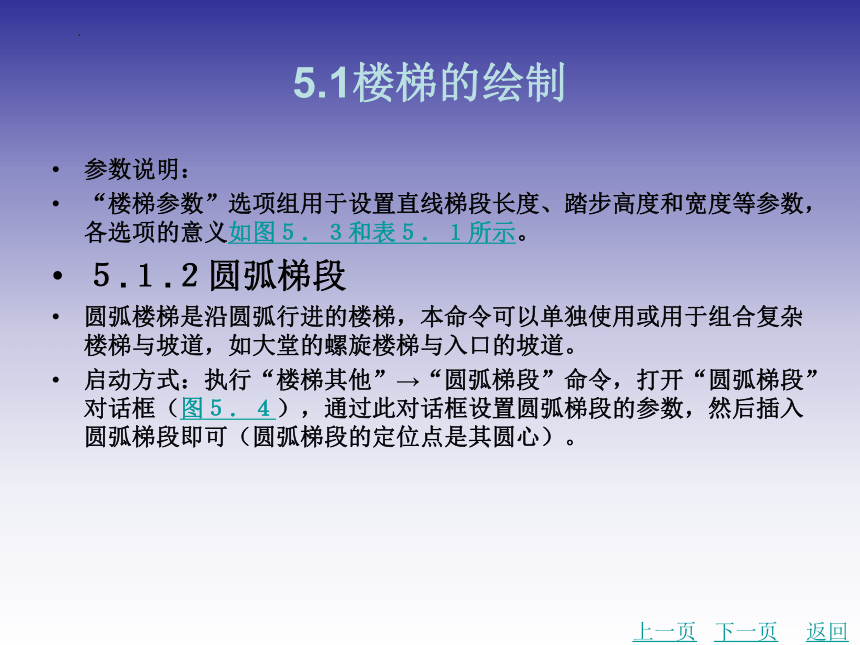

“楼梯参数”选项组用于设置直线梯段长度、踏步高度和宽度等参数，各选项的意义如图５．３和表５．１所示。
５.１.２圆弧梯段
圆弧楼梯是沿圆弧行进的楼梯，本命令可以单独使用或用于组合复杂楼梯与坡道，如大堂的螺旋楼梯与入口的坡道。
启动方式：执行“楼梯其他”→“圆弧梯段”命令，打开“圆弧梯段”对话框（图５．４），通过此对话框设置圆弧梯段的参数，然后插入圆弧梯段即可（圆弧梯段的定位点是其圆心）。
上一页
下一页
返回
5.1楼梯的绘制
在弹出的对话框中输入楼梯的参数，可根据右侧的动态显示窗口，确定楼梯参数是否符合要求。在“坡道”对话框中可将圆弧楼梯改为圆弧坡道。
５.１.３任意梯段

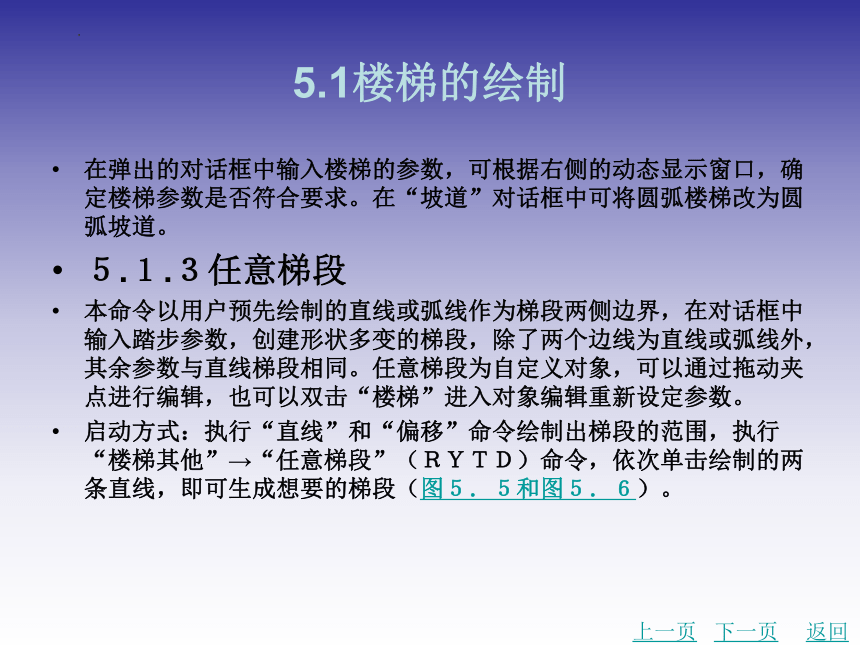

本命令以用户预先绘制的直线或弧线作为梯段两侧边界，在对话框中输入踏步参数，创建形状多变的梯段，除了两个边线为直线或弧线外，其余参数与直线梯段相同。任意梯段为自定义对象，可以通过拖动夹点进行编辑，也可以双击“楼梯”进入对象编辑重新设定参数。
启动方式：执行“直线”和“偏移”命令绘制出梯段的范围，执行“楼梯其他”→“任意梯段”（ＲＹＴＤ）命令，依次单击绘制的两条直线，即可生成想要的梯段（图５．５和图５．６）。
上一页
下一页
返回
5.1楼梯的绘制

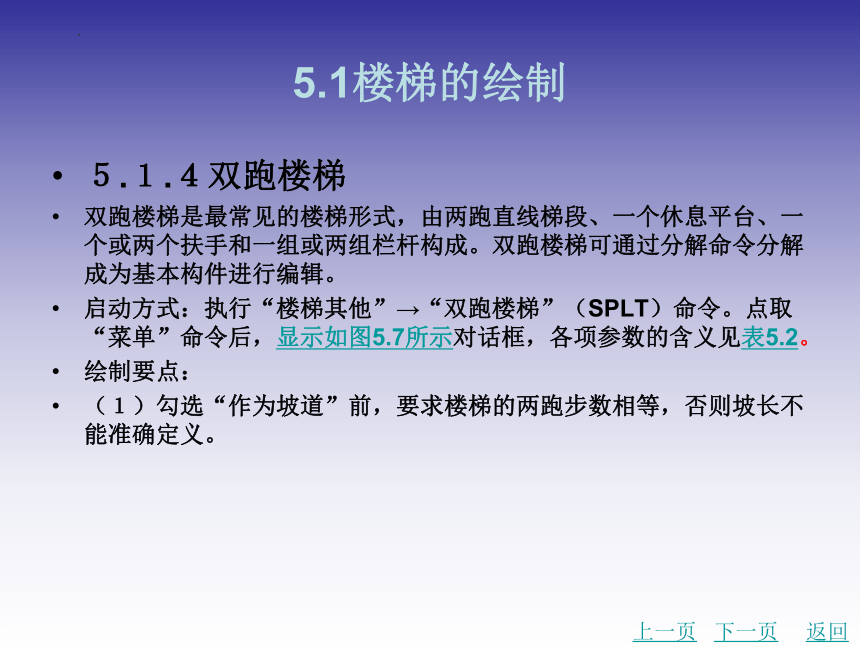

５.１.４双跑楼梯
双跑楼梯是最常见的楼梯形式，由两跑直线梯段、一个休息平台、一个或两个扶手和一组或两组栏杆构成。双跑楼梯可通过分解命令分解成为基本构件进行编辑。
启动方式：执行“楼梯其他”→“双跑楼梯”（SPLT）命令。点取“菜单”命令后，显示如图5.7所示对话框，各项参数的含义见表5.2。
绘制要点：
（１）勾选“作为坡道”前，要求楼梯的两跑步数相等，否则坡长不能准确定义。
上一页
下一页
返回
5.1楼梯的绘制

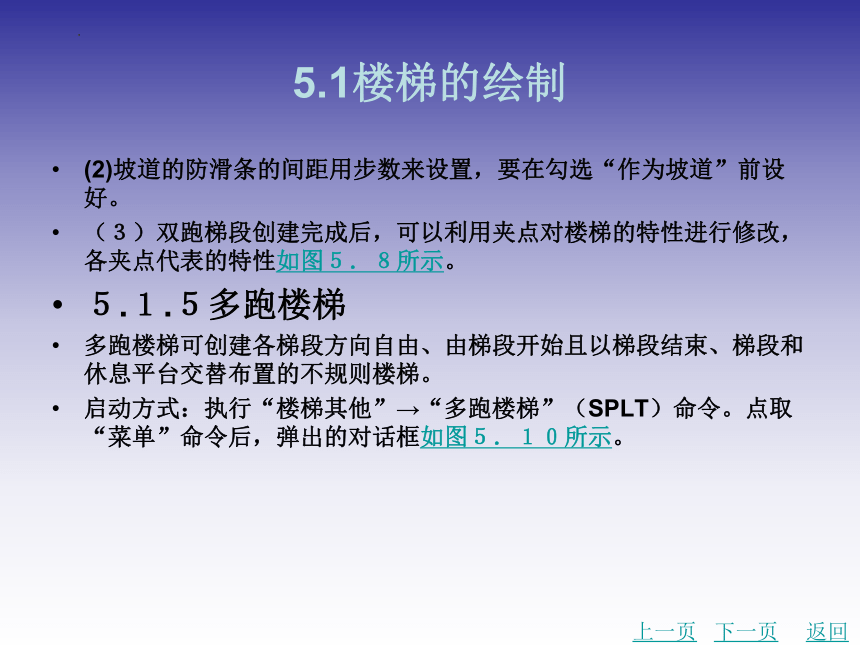

(2)坡道的防滑条的间距用步数来设置，要在勾选“作为坡道”前设好。
（３）双跑梯段创建完成后，可以利用夹点对楼梯的特性进行修改，各夹点代表的特性如图５．８所示。
５.１.５多跑楼梯
多跑楼梯可创建各梯段方向自由、由梯段开始且以梯段结束、梯段和休息平台交替布置的不规则楼梯。
启动方式：执行“楼梯其他”→“多跑楼梯”（SPLT）命令。点取“菜单”命令后，弹出的对话框如图５．１０所示。
上一页
下一页
返回
5.1楼梯的绘制

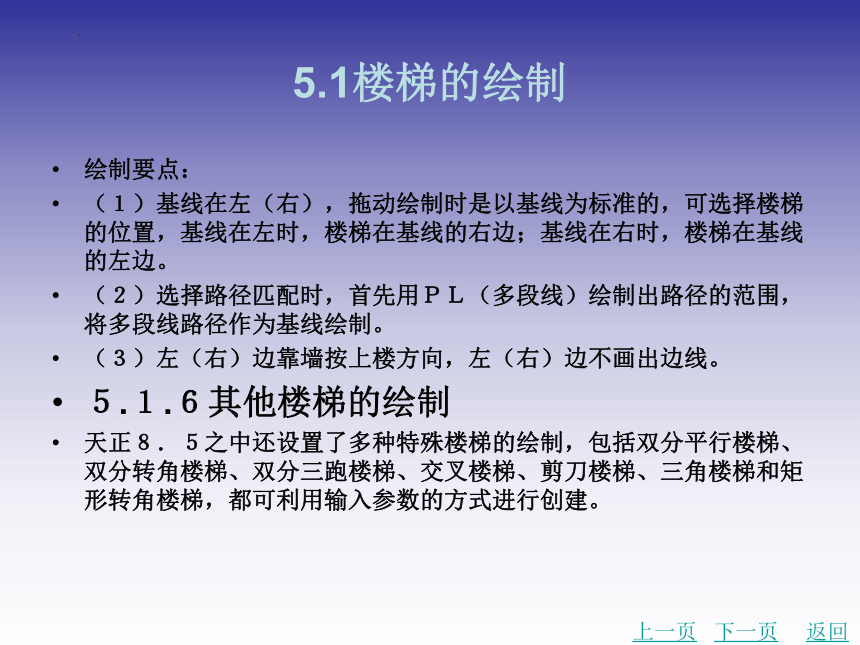

绘制要点：
（１）基线在左（右），拖动绘制时是以基线为标准的，可选择楼梯的位置，基线在左时，楼梯在基线的右边；基线在右时，楼梯在基线的左边。
（２）选择路径匹配时，首先用ＰＬ（多段线）绘制出路径的范围，将多段线路径作为基线绘制。
（３）左（右）边靠墙按上楼方向，左（右）边不画出边线。
５.１.６其他楼梯的绘制
天正８．５之中还设置了多种特殊楼梯的绘制，包括双分平行楼梯、双分转角楼梯、双分三跑楼梯、交叉楼梯、剪刀楼梯、三角楼梯和矩形转角楼梯，都可利用输入参数的方式进行创建。
上一页
下一页
返回
5.1楼梯的绘制

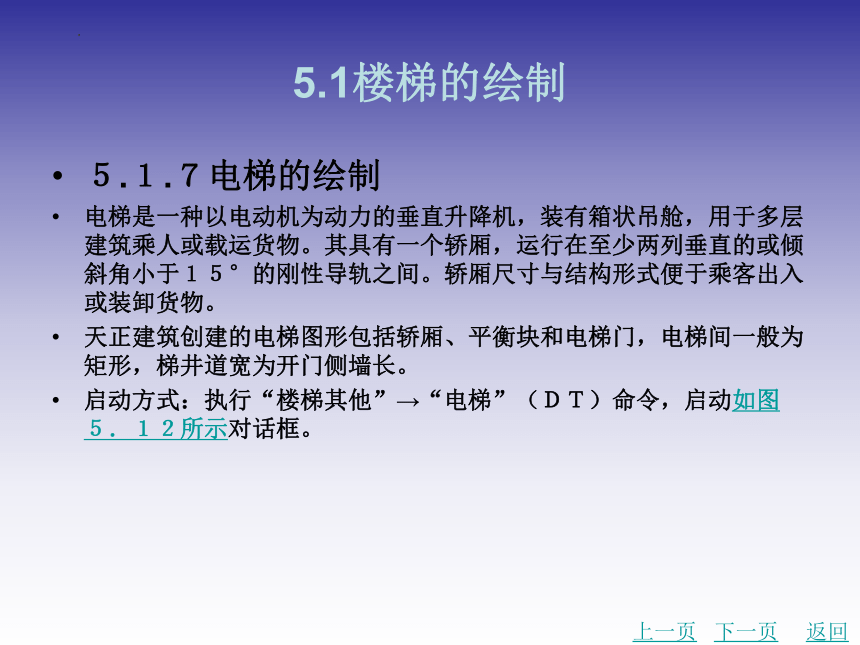

５.１.７电梯的绘制
电梯是一种以电动机为动力的垂直升降机，装有箱状吊舱，用于多层建筑乘人或载运货物。其具有一个轿厢，运行在至少两列垂直的或倾斜角小于１５°的刚性导轨之间。轿厢尺寸与结构形式便于乘客出入或装卸货物。
天正建筑创建的电梯图形包括轿厢、平衡块和电梯门，电梯间一般为矩形，梯井道宽为开门侧墙长。
启动方式：执行“楼梯其他”→“电梯”（ＤＴ）命令，启动如图５．１２所示对话框。
上一页
下一页
返回
5.1楼梯的绘制

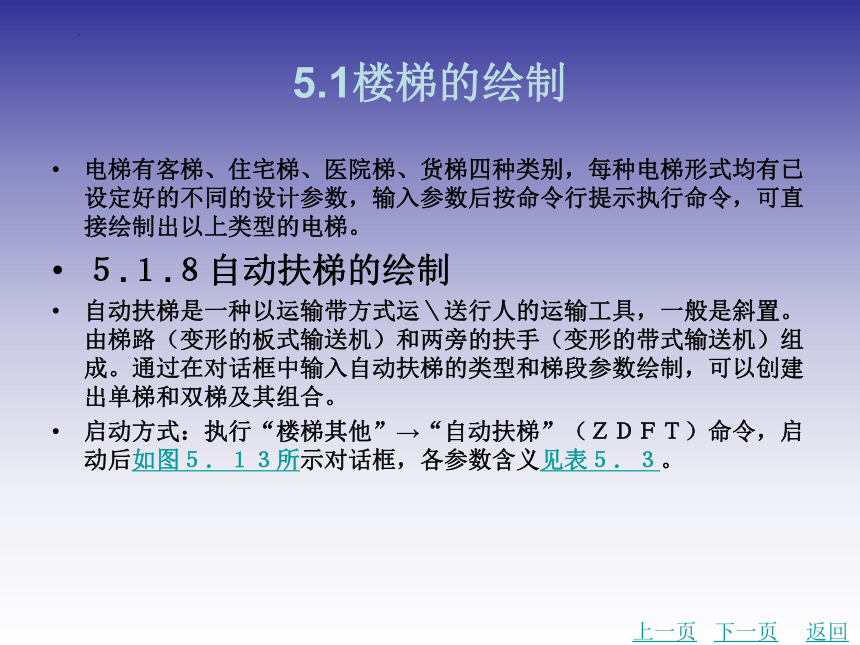

电梯有客梯、住宅梯、医院梯、货梯四种类别，每种电梯形式均有已设定好的不同的设计参数，输入参数后按命令行提示执行命令，可直接绘制出以上类型的电梯。
５.１.８自动扶梯的绘制
自动扶梯是一种以运输带方式运＼送行人的运输工具，一般是斜置。由梯路（变形的板式输送机）和两旁的扶手（变形的带式输送机）组成。通过在对话框中输入自动扶梯的类型和梯段参数绘制，可以创建出单梯和双梯及其组合。
启动方式：执行“楼梯其他”→“自动扶梯”（ＺＤＦＴ）命令，启动后如图５．１３所示对话框，各参数含义见表５．３。
上一页
下一页
返回
5.1楼梯的绘制

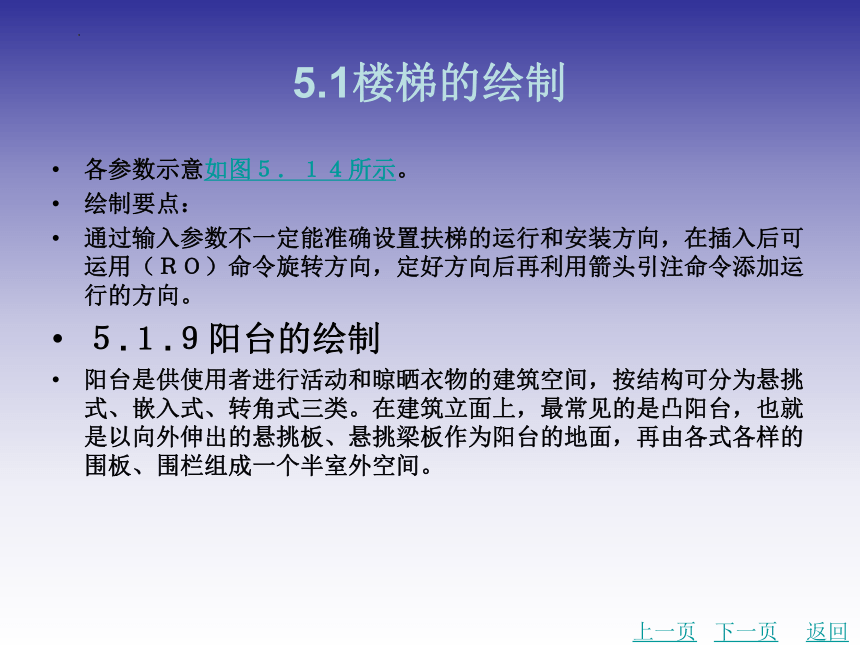

各参数示意如图５．１４所示。
绘制要点：
通过输入参数不一定能准确设置扶梯的运行和安装方向，在插入后可运用（ＲＯ）命令旋转方向，定好方向后再利用箭头引注命令添加运行的方向。
５.１.９阳台的绘制
阳台是供使用者进行活动和晾晒衣物的建筑空间，按结构可分为悬挑式、嵌入式、转角式三类。在建筑立面上，最常见的是凸阳台，也就是以向外伸出的悬挑板、悬挑梁板作为阳台的地面，再由各式各样的围板、围栏组成一个半室外空间。
上一页
下一页
返回
5.1楼梯的绘制

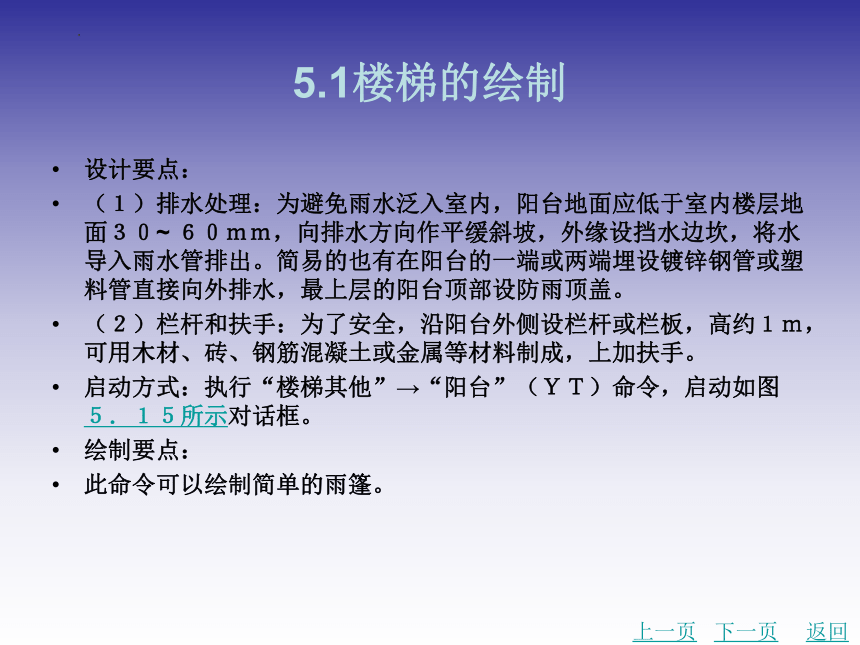

设计要点：
（１）排水处理：为避免雨水泛入室内，阳台地面应低于室内楼层地面３０~ ６０ｍｍ，向排水方向作平缓斜坡，外缘设挡水边坎，将水导入雨水管排出。简易的也有在阳台的一端或两端埋设镀锌钢管或塑料管直接向外排水，最上层的阳台顶部设防雨顶盖。
（２）栏杆和扶手：为了安全，沿阳台外侧设栏杆或栏板，高约１ｍ，可用木材、砖、钢筋混凝土或金属等材料制成，上加扶手。
启动方式：执行“楼梯其他”→“阳台”（ＹＴ）命令，启动如图５．１５所示对话框。
绘制要点：
此命令可以绘制简单的雨篷。
上一页
下一页
返回
5.1楼梯的绘制
若阳台上需要插入栏杆，可以先创建出阳台再利用（ＭＥ）命令添加栏杆。
５.１.１０台阶
台阶是用砖、石、混凝土等砌成的阶梯。
设计要点：
（１）公共建筑室内外台阶踏步宽度不宜小于０．３０ｍ，踏步高度不宜大于０．１５ｍ，并不宜小于０．１０ｍ，踏步应防滑。室内台阶踏步数不应少于２级，当高差不足２级时，应按坡道设置。
（２）人流密集场所的台阶高度超过０．７０ｍ 并侧面临空时，应有防护设施。
上一页
下一页
返回
5.1楼梯的绘制
室外台阶由平台和踏步组成，平台面应比门洞口每边宽出５００ｍｍ 左右，并比室内地坪低２０~５０ｍｍ，向外做出约１％的排水坡度。台阶踏步所形成的坡度应比楼梯平缓，一般踏步的宽度不小于３００ｍｍ，高度不大于１５０ｍｍ。当室内外高差超过１０００ｍｍ 时，应在台阶临空一侧设置围护栏杆或栏板。
启动方式：执行“楼梯其他”→“台阶”（ＴＪ）命令，启动如图５．１６所示对话框，各参数示意如图５．１７所示。
台阶绘制方式包括矩形单面台阶、矩形三面台阶、矩形阴角台阶、弧形台阶、沿墙偏移绘制、选择已有路径绘制和任意绘制７ 种绘制方式。
上一页
下一页
返回
5.1楼梯的绘制
普通台阶适用于门口高于地坪的情况，下沉式台阶适用于门口低于地坪的情况。
５.１.１１坡道
坡道是连接有高差的地面或楼面的斜向交通道。
设计要点：
（１）行人通过的坡道，坡度宜小于１∶８；
（２）面层光滑的坡道，坡度宜小于或等于１∶１０；
（３）粗糙材料和做有防滑条的坡道的坡度可以稍陡，但不得大于１∶６；
（４）斜面做成锯齿状坡道的坡度一般不宜大于１∶４。
上一页
下一页
返回
5.1楼梯的绘制
启动方式：执行“楼梯其他”→“坡道”（ＰＤ）命令，启动如图５．１８所示对话框，各参数示意如图５．１９所示。
５.１.１２散水
散水是在房屋等建筑物周围用砖石或混凝土铺成的保护层，是与外墙勒脚垂直交接倾斜的室外地面部分，用以排除雨水，保护墙基免受雨水侵蚀。
设计要点：
（１）散水的宽度应根据土壤性质、气候条件、建筑物的高度和屋面排水形式确定，一般为６００ ~１０００ ｍｍ； 当屋面采用无组织排水时， 散水宽度应大于檐口挑出长度２００~３００ｍｍ。
上一页
下一页
返回
5.1楼梯的绘制
（２）为保证排水顺畅， 一般散水的坡度在３％ ~５％ 之间， 散水外缘高出室外地坪３０ ~５０ｍｍ。散水常用材料为混凝土、水泥砂浆、卵石、块石等。
（３）在年降雨量较大的地区可采用明沟排水。明沟是将雨水导入城市地下排水管网的排水设施。一般在年降雨量为９００ｍｍ 以上的地区采用明沟排除建筑物周边的雨水。明沟宽一般为２００ｍｍ 左右，材料为混凝土、砖等。
上一页
下一页
返回
5.1楼梯的绘制
启动方式：执行“楼梯其他”→“散水”（ＳＳ）命令，启动如图５．２０所示对话框，各参数含义见表５．４。
此命令通过自动搜索外墙线绘制散水对象，生产对象时可被凸窗、柱子等对象裁剪，也可通过勾选复选框或者对象编辑的方式，使散水绕壁柱、绕落地阳台生成。
上一页
返回
５．２屋顶的绘制
屋顶是房屋最上层起覆盖作用的围护结构，由屋面和支承结构等组成，有些屋顶还有保温或隔热层。屋面是屋顶的上覆盖层，包括面层和基层。面层的主要作用是防水和排水；基层具有承托面层、起坡、传递荷载等作用。屋顶的支承结构可采用屋架、刚架、梁板等平面结构系统，也可采用薄壳、网架、悬索等空间结构系统。
根据排水坡度的不同，可将屋顶分为平屋顶、坡屋顶两大类。
５.２.１搜屋顶线
此命令通过搜索整栋建筑物的所有墙线，按外墙的外皮边界生成屋顶平面轮廓线。生成后可进一步绘制出屋顶的平面施工图，也可以用于构造其他楼层平面轮廓的辅助边界或用于外墙装饰线脚的路径。
下一页
返回
５．２屋顶的绘制
启动方式：执行“房间屋顶＂→“搜屋顶线”（ＳＷＤＸ）命令。
绘制程序：
（１）选择要生成屋顶的所有外墙和门窗；
（２）输入偏移外皮距离。
５.２.２人字坡顶
此命令以闭合的ＰＬ线为屋顶边界生成人字坡屋顶和单坡屋顶。两侧坡面的坡度可具有不同的坡角，可指定屋脊位置与标高，屋脊线可随意指定和调整，因此，两侧坡面可具有不同的底标高。除了使用角度设置坡顶的坡角外，还可以通过限定坡顶高度的方式自动求算坡角，此时创建的屋面具有相同的底标高。
上一页
下一页
返回
５．２屋顶的绘制
启动方式：执行“房间屋顶”→“人字坡顶”（ＲＺＰＤ）命令。
绘制程序：
（１）创建出封闭的多段线，启动命令选择多段线；
（２）在屋顶两侧边界上给出两点作为屋脊起点和终点。
５.２.３任意坡顶
此命令由封闭的任意形状ＰＬＩＮＥ 线生成指定坡度的坡形屋顶，可采用对象编辑单独修改每个边坡的坡度，支持布尔运算，而且可以被其他闭合对象剪裁。
启动方式：执行“房间屋顶”→“任意坡顶”（ＲＹＰＤ）命令。
绘制程序：
上一页
下一页
返回
５．２屋顶的绘制
（１）创建出封闭的多段线，启动命令选择多段线；
（２）在屋顶两侧边界上给出两点作为屋脊起点和终点。
５.２.４攒尖屋顶
本命令可创建出攒尖屋顶，多用于古建筑屋顶的创建。
启动方式：执行“房间屋顶”→“攒尖屋顶”（ＣＪＷＤ）命令，启动如图５．２１所示对话框。
　绘制程序：
（１）创建出封闭的多段线，启动命令选择多段线；
（２）在屋顶两侧边界上给出两点作为屋脊起点和终点。
上一页
下一页
返回
５．２屋顶的绘制
5.2.5矩形屋顶
此命令用于绘制歇山屋顶、四坡屋顶、双坡屋顶和攒尖屋顶的新屋顶命令，与人字屋顶不同，本命令绘制的屋顶平面只能是矩形。
启动方式：执行“房间屋顶”→“矩形屋顶”（ＪＸＷＤ）命令，启动如图５．２２所示对话框，各参数含义见表５．５。
绘制程序：
（１）启动命令后输入相应的参数；
（２）先绘制出屋顶的矩形区域，再分别拾取夹点生成绘制范围。
５.２.６加老虎窗
此命令用于在三维屋顶生成多种老虎窗形式。
上一页
下一页
返回
５．２屋顶的绘制
启动方式：执行“房间屋顶”→“加老虎窗”（ＪＬＨＣ）命令，启动如图５．２３所示对话框，各参数含义见表５．６。
５.２.７加雨水管
本命令在屋顶平面图中绘制雨水管穿过女儿墙或檐板的图例，从8.2版本开始提供了洞口宽和雨水管的管径大小的设置。
启动方式：执行“房间屋顶”→“加雨水管”（ＪＹＳＧ）命令。
绘制程序：
（１）输入雨水管的管径；
（２）绘制出雨水管的范围。
上一页
返回
