第6章　块、AutoCAD设计中心与工具选项板
1
2
4
3
3
6.1图块
6.2动态块
6.3 AutoCAD设计中心
6.4综合练习
返回
6.1　图块

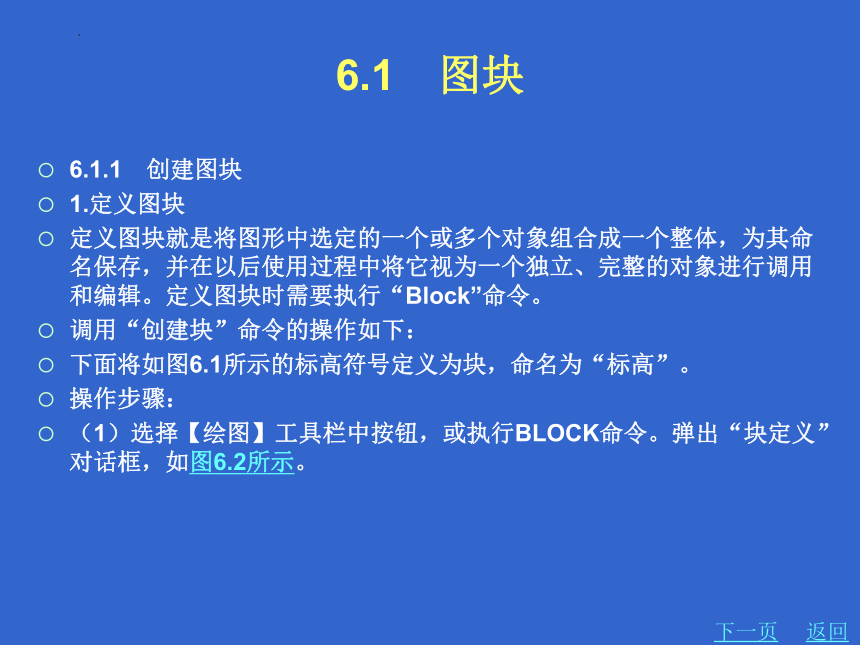

6.1.1　创建图块
1.定义图块
定义图块就是将图形中选定的一个或多个对象组合成一个整体，为其命名保存，并在以后使用过程中将它视为一个独立、完整的对象进行调用和编辑。定义图块时需要执行“Block”命令。
调用“创建块”命令的操作如下：
下面将如图6.1所示的标高符号定义为块，命名为“标高”。
操作步骤：
（1）选择【绘图】工具栏中按钮，或执行BLOCK命令。弹出“块定义”对话框，如图6.2所示。
下一页
返回
6.1　图块

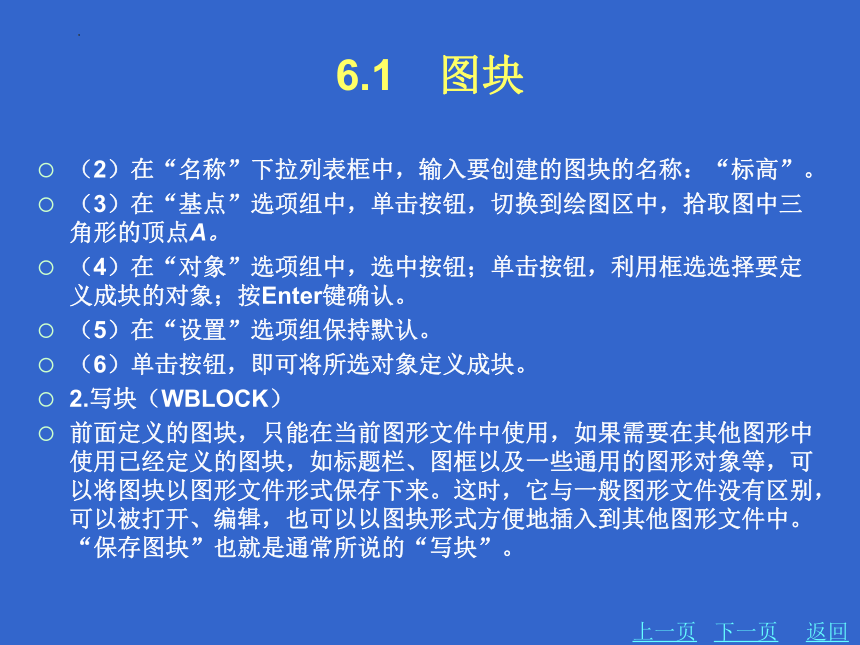

（2）在“名称”下拉列表框中，输入要创建的图块的名称：“标高”。
（3）在“基点”选项组中，单击按钮，切换到绘图区中，拾取图中三角形的顶点A。
（4）在“对象”选项组中，选中按钮；单击按钮，利用框选选择要定义成块的对象；按Enter键确认。
（5）在“设置”选项组保持默认。
（6）单击按钮，即可将所选对象定义成块。
2.写块（WBLOCK）
前面定义的图块，只能在当前图形文件中使用，如果需要在其他图形中使用已经定义的图块，如标题栏、图框以及一些通用的图形对象等，可以将图块以图形文件形式保存下来。这时，它与一般图形文件没有区别，可以被打开、编辑，也可以以图块形式方便地插入到其他图形文件中。“保存图块”也就是通常所说的“写块”。
上一页
下一页
返回
6.1　图块

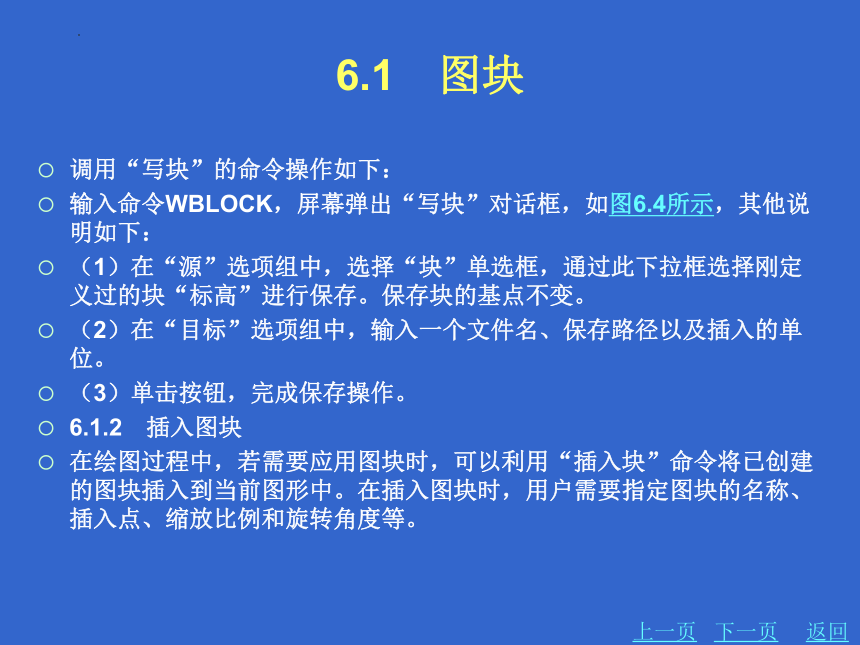

调用“写块”的命令操作如下：
输入命令WBLOCK，屏幕弹出“写块”对话框，如图6.4所示，其他说明如下：
（1）在“源”选项组中，选择“块”单选框，通过此下拉框选择刚定义过的块“标高”进行保存。保存块的基点不变。
（2）在“目标”选项组中，输入一个文件名、保存路径以及插入的单位。
（3）单击按钮，完成保存操作。
6.1.2　插入图块
在绘图过程中，若需要应用图块时，可以利用“插入块”命令将已创建的图块插入到当前图形中。在插入图块时，用户需要指定图块的名称、插入点、缩放比例和旋转角度等。
上一页
下一页
返回
6.1　图块

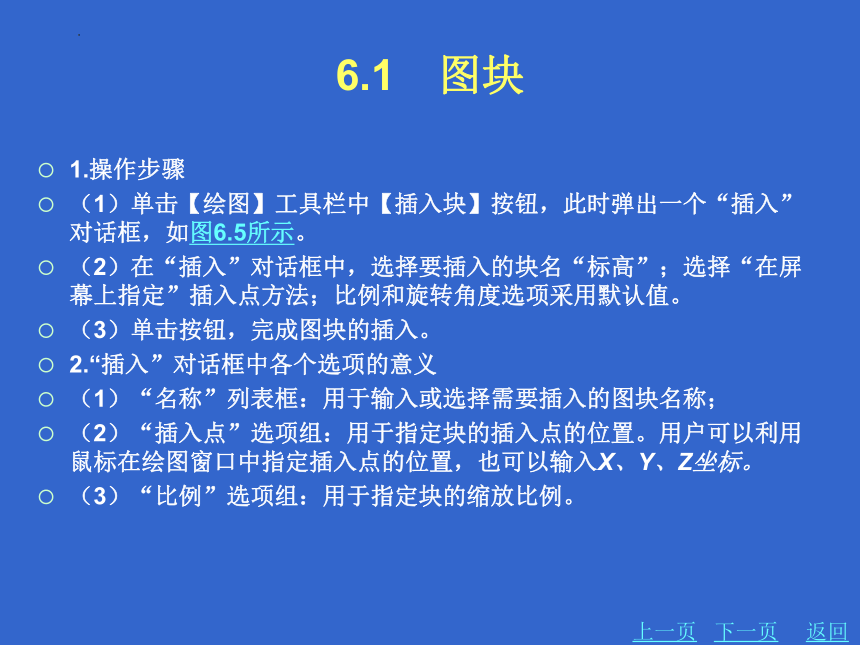

1.操作步骤
（1）单击【绘图】工具栏中【插入块】按钮，此时弹出一个“插入”对话框，如图6.5所示。
（2）在“插入”对话框中，选择要插入的块名“标高”；选择“在屏幕上指定”插入点方法；比例和旋转角度选项采用默认值。
（3）单击按钮，完成图块的插入。
2.“插入”对话框中各个选项的意义
（1）“名称”列表框：用于输入或选择需要插入的图块名称；
（2）“插入点”选项组：用于指定块的插入点的位置。用户可以利用鼠标在绘图窗口中指定插入点的位置，也可以输入X、Y、Z坐标。
（3）“比例”选项组：用于指定块的缩放比例。
上一页
下一页
返回
6.1　图块

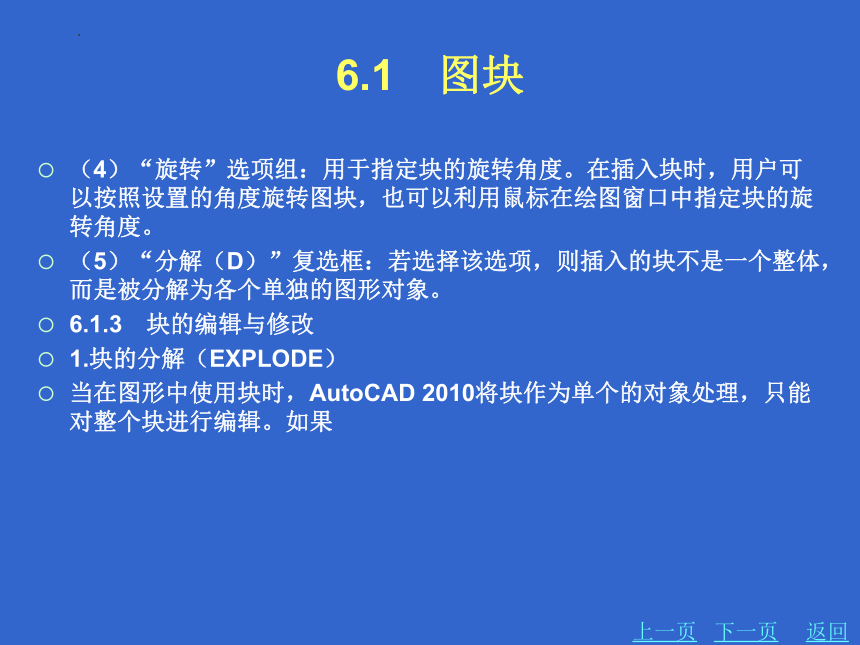

（4）“旋转”选项组：用于指定块的旋转角度。在插入块时，用户可以按照设置的角度旋转图块，也可以利用鼠标在绘图窗口中指定块的旋转角度。
（5）“分解（D）”复选框：若选择该选项，则插入的块不是一个整体，而是被分解为各个单独的图形对象。
6.1.3　块的编辑与修改
1.块的分解（EXPLODE）
当在图形中使用块时，AutoCAD 2010将块作为单个的对象处理，只能对整个块进行编辑。如果
上一页
下一页
返回
6.1　图块

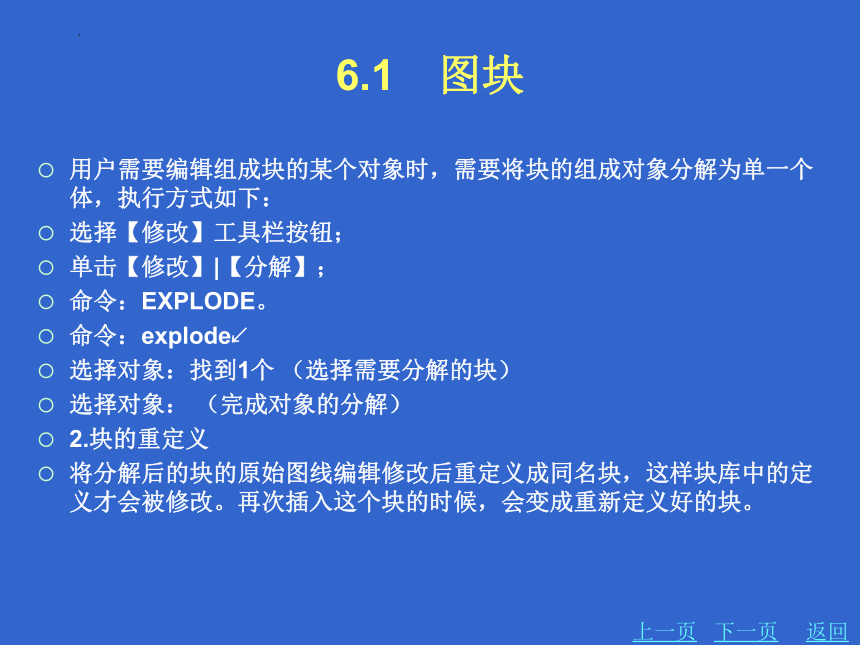

用户需要编辑组成块的某个对象时，需要将块的组成对象分解为单一个体，执行方式如下：
选择【修改】工具栏按钮；
单击【修改】|【分解】；
命令：EXPLODE。
命令：explode↙
选择对象：找到1个 （选择需要分解的块）
选择对象： （完成对象的分解）
2.块的重定义
将分解后的块的原始图线编辑修改后重定义成同名块，这样块库中的定义才会被修改。再次插入这个块的时候，会变成重新定义好的块。
上一页
下一页
返回
6.1　图块
6.1.4　块的属性

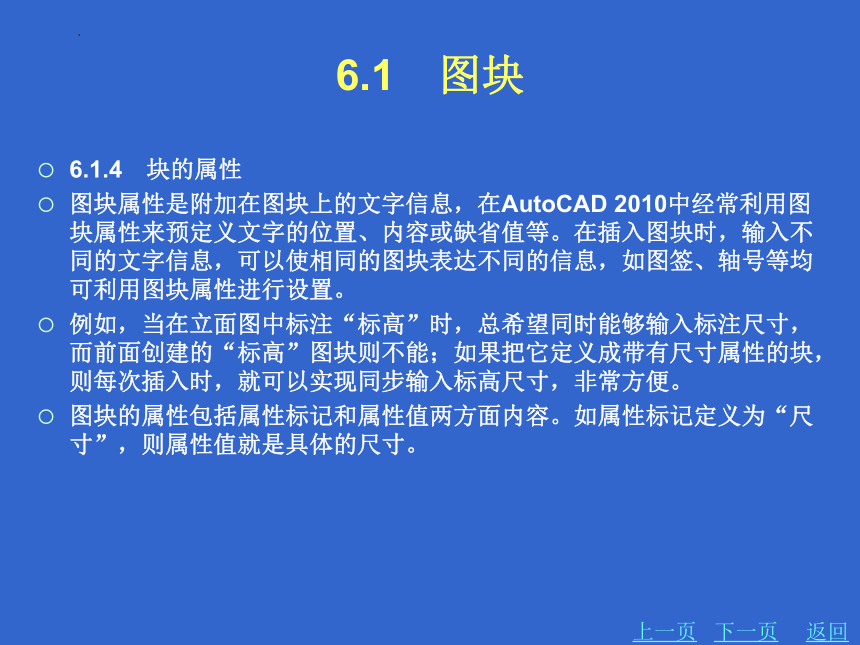

图块属性是附加在图块上的文字信息，在AutoCAD 2010中经常利用图块属性来预定义文字的位置、内容或缺省值等。在插入图块时，输入不同的文字信息，可以使相同的图块表达不同的信息，如图签、轴号等均可利用图块属性进行设置。
例如，当在立面图中标注“标高”时，总希望同时能够输入标注尺寸，而前面创建的“标高”图块则不能；如果把它定义成带有尺寸属性的块，则每次插入时，就可以实现同步输入标高尺寸，非常方便。
图块的属性包括属性标记和属性值两方面内容。如属性标记定义为“尺寸”，则属性值就是具体的尺寸。
上一页
下一页
返回
6.1　图块
1.定义图块的属性（DDATTDEF）
在定义图块前，要先定义该块的属性。定义属性后，该属性以其标记名在图形中显示出来，并保存有关的信息。属性标记要放置在图形的合适位置。下面以“标高”图块为例，定义其“尺寸”属性。
操作步骤：
单击【绘图】|【块】|【定义属性】，执行DDATTDEF命令。打开“属性定义”对话框，如图6.6所示。
2.创建带属性的图块
通过“属性定义”对话框，用户可以定义一个属性，但是并不能指定该属性属于哪个图块，因此用户必须通过“块定义”对话框，将图块和定义的属性重新定义为一个新的图块。
上一页
下一页
返回
6.1　图块

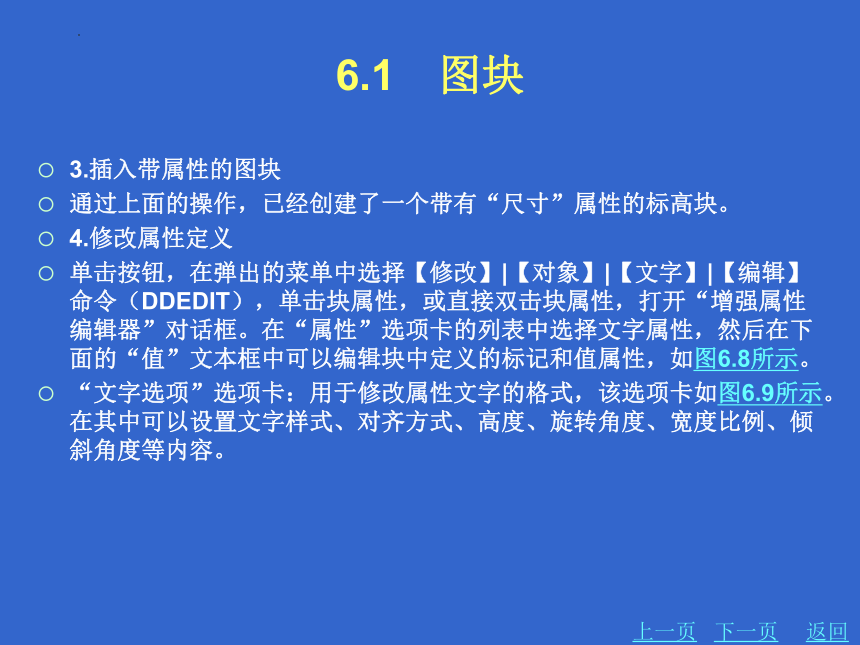

3.插入带属性的图块
通过上面的操作，已经创建了一个带有“尺寸”属性的标高块。
4.修改属性定义
单击按钮，在弹出的菜单中选择【修改】|【对象】|【文字】|【编辑】命令（DDEDIT），单击块属性，或直接双击块属性，打开“增强属性编辑器”对话框。在“属性”选项卡的列表中选择文字属性，然后在下面的“值”文本框中可以编辑块中定义的标记和值属性，如图6.8所示。
“文字选项”选项卡：用于修改属性文字的格式，该选项卡如图6.9所示。在其中可以设置文字样式、对齐方式、高度、旋转角度、宽度比例、倾斜角度等内容。
上一页
下一页
返回
6.1　图块

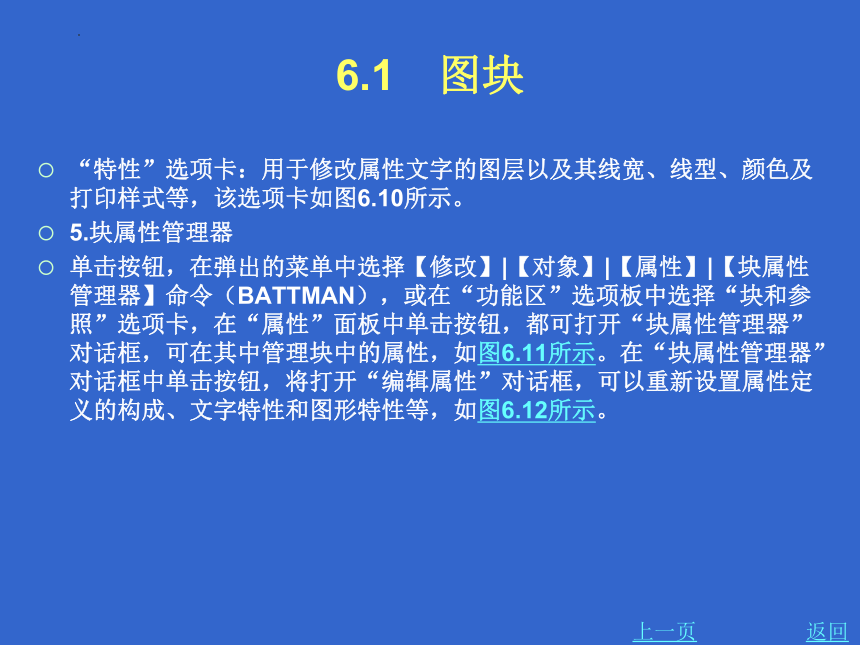

“特性”选项卡：用于修改属性文字的图层以及其线宽、线型、颜色及打印样式等，该选项卡如图6.10所示。
5.块属性管理器
单击按钮，在弹出的菜单中选择【修改】|【对象】|【属性】|【块属性管理器】命令（BATTMAN），或在“功能区”选项板中选择“块和参照”选项卡，在“属性”面板中单击按钮，都可打开“块属性管理器”对话框，可在其中管理块中的属性，如图6.11所示。在“块属性管理器”对话框中单击按钮，将打开“编辑属性”对话框，可以重新设置属性定义的构成、文字特性和图形特性等，如图6.12所示。
上一页
返回
6.2　动态块

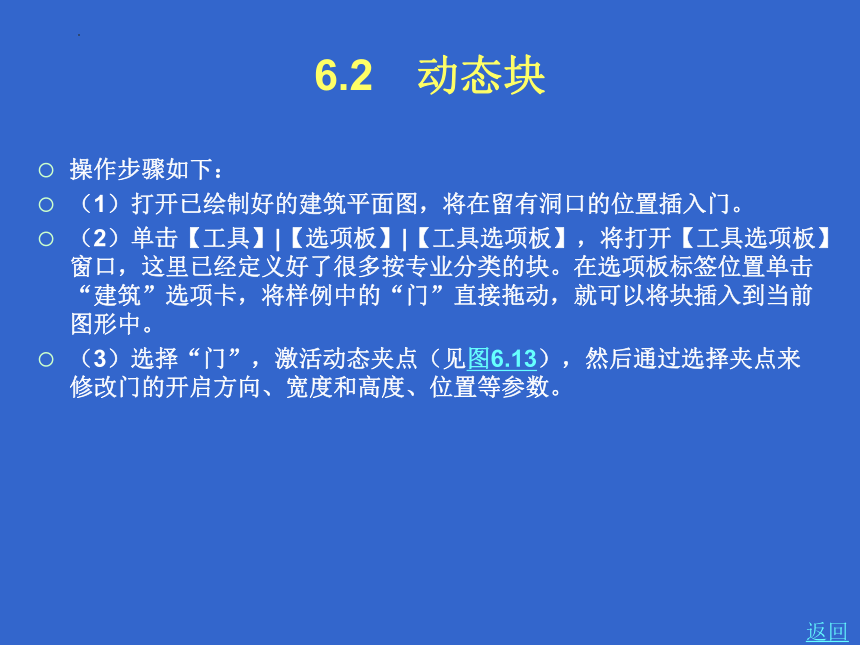

操作步骤如下：
（1）打开已绘制好的建筑平面图，将在留有洞口的位置插入门。
（2）单击【工具】|【选项板】|【工具选项板】，将打开【工具选项板】窗口，这里已经定义好了很多按专业分类的块。在选项板标签位置单击“建筑”选项卡，将样例中的“门”直接拖动，就可以将块插入到当前图形中。
（3）选择“门”，激活动态夹点（见图6.13），然后通过选择夹点来修改门的开启方向、宽度和高度、位置等参数。
返回
6.3　AutoCAD设计中心
AutoCAD 2010设计中心（AutoCAD Design Center，简称ADC）为用户提供了一个直观且高效的工具，它与Windows资源管理器类似。单击“菜单浏览器”按钮，在弹出的菜单中选择【工具】|【选项板】|【设计中心】命令，或在“功能区”选项板选择“视图”选项卡，在“选项板”面板中单击按钮，可以打开“设计中心”选项板，如图6.14所示。
6.3.1　设计中心的功能
在AutoCAD 2010中，使用AutoCAD设计中心可以完成如下工作：
（1）创建对频繁访问图形、文件夹和Web站点的快捷方式。
（2）根据不同的查询条件在本地计算机和网络上查找图形文件，找到后可以将它们直接加载到绘图区或设计中心。
下一页
返回
6.3　AutoCAD设计中心
（3）浏览不同的图形文件，包括当前打开的图形和Web站点上的图形库。
（4）查看块、图层和其他图形文件的定义，并将这些图形定义插入到当前图形文件中。
（5）通过控制显示方式来控制设计中心控制板的显示效果，还可以在控制板中显示与图形文件相关的描述信息和预览图像。
6.3.2　在设计中心中查找内容
使用AutoCAD设计中心的查找功能，可通过单击“搜索”命令按钮，打开“搜索”对话框快速查找诸如图形、块、图层及尺寸样式等图形内容或设置。如图6.15所示，在“搜索”对话框中，可以设置条件来缩小搜索范围，或者搜索块定义说明中的文字和其他任何“图形属性”对话框中指定的字段。
上一页
返回
6.4　综合练习
（1）绘制如图6.16所示的双开门，并用图块存盘命令将该门定义成通用图块，保存的图形文件名为“双开门”。新建文件夹“门窗”，将“双开门”保存在“门窗”文件夹，建立门窗库。
（2）绘制如图6.17所示的标题栏，并按表6.1中的属性项目内容创建属性，然后在标题栏中填写相应的属性信息（姓名、比例、材料名自拟）。
返回
