第5章　尺寸标注与编辑
1
2
4
3
3
5.1创建尺寸标注基本步骤
5.2创建与设置标注样式
5.3创建各种尺寸标注
5.4编辑尺寸标注
返回

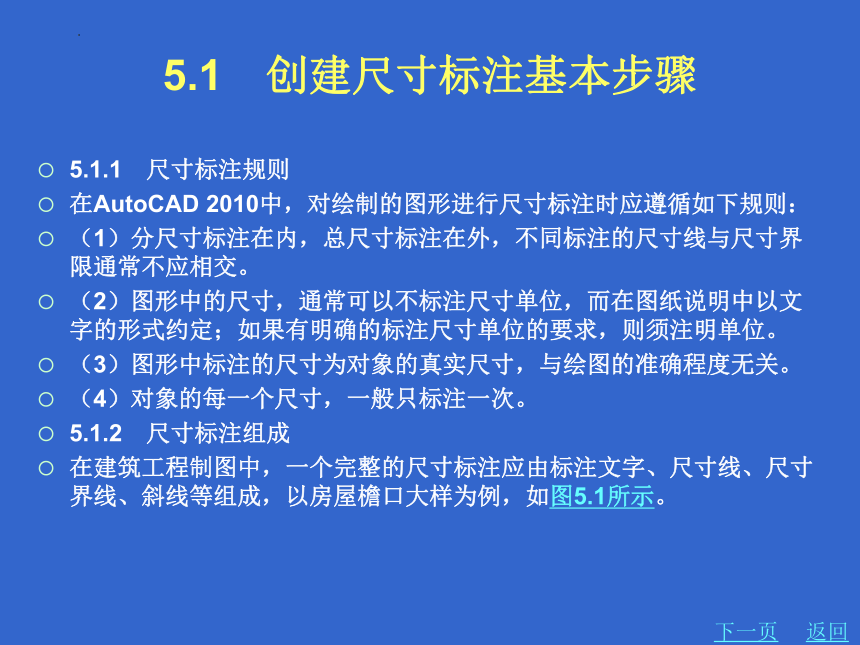

5.1　创建尺寸标注基本步骤
5.1.1　尺寸标注规则
在AutoCAD 2010中，对绘制的图形进行尺寸标注时应遵循如下规则：
（1）分尺寸标注在内，总尺寸标注在外，不同标注的尺寸线与尺寸界限通常不应相交。
（2）图形中的尺寸，通常可以不标注尺寸单位，而在图纸说明中以文字的形式约定；如果有明确的标注尺寸单位的要求，则须注明单位。
（3）图形中标注的尺寸为对象的真实尺寸，与绘图的准确程度无关。
（4）对象的每一个尺寸，一般只标注一次。
5.1.2　尺寸标注组成
在建筑工程制图中，一个完整的尺寸标注应由标注文字、尺寸线、尺寸界线、斜线等组成，以房屋檐口大样为例，如图5.1所示。
下一页
返回
5.1　创建尺寸标注基本步骤

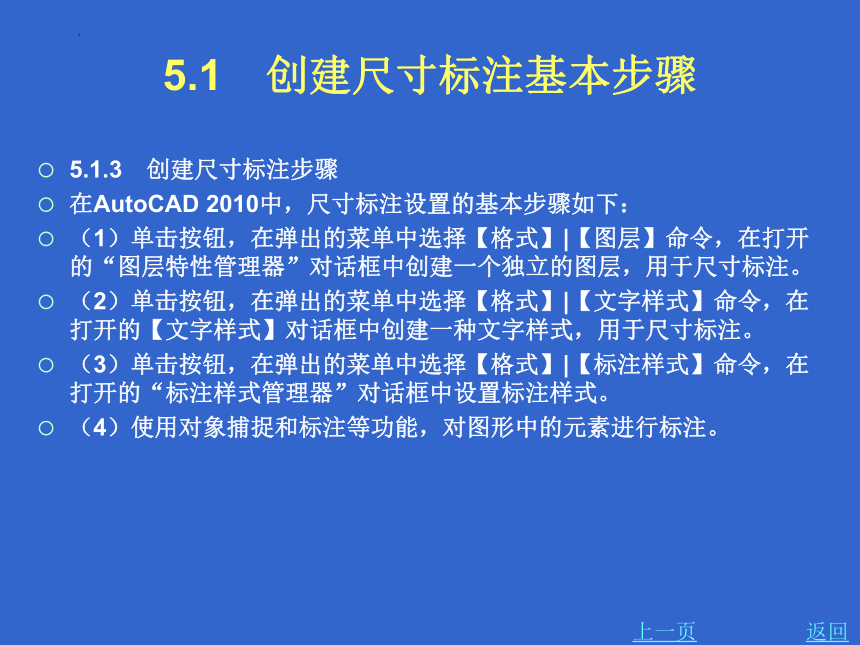

5.1.3　创建尺寸标注步骤
在AutoCAD 2010中，尺寸标注设置的基本步骤如下：
（1）单击按钮，在弹出的菜单中选择【格式】|【图层】命令，在打开的“图层特性管理器”对话框中创建一个独立的图层，用于尺寸标注。
（2）单击按钮，在弹出的菜单中选择【格式】|【文字样式】命令，在打开的【文字样式】对话框中创建一种文字样式，用于尺寸标注。
（3）单击按钮，在弹出的菜单中选择【格式】|【标注样式】命令，在打开的“标注样式管理器”对话框中设置标注样式。
（4）使用对象捕捉和标注等功能，对图形中的元素进行标注。
上一页
返回

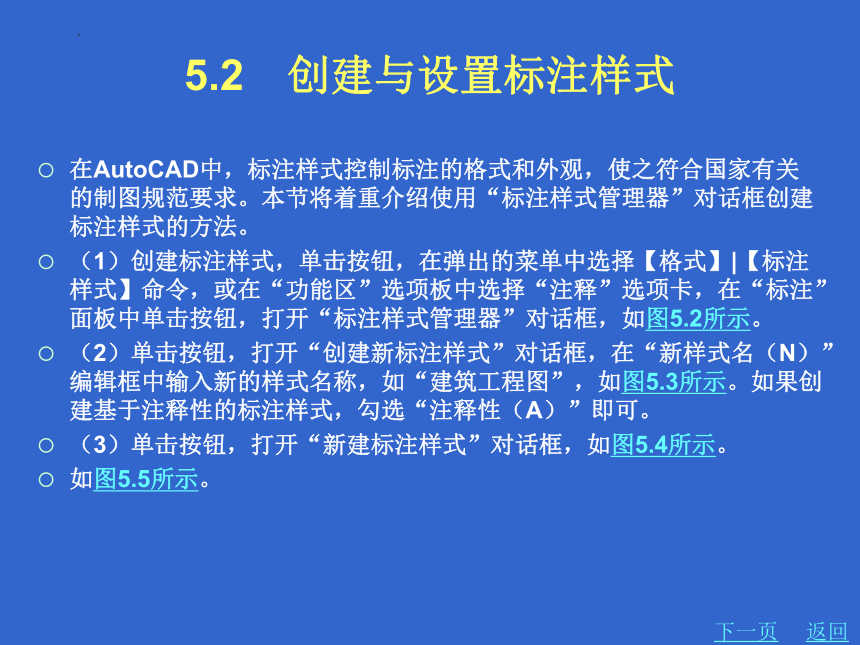

5.2　创建与设置标注样式
在AutoCAD中，标注样式控制标注的格式和外观，使之符合国家有关的制图规范要求。本节将着重介绍使用“标注样式管理器”对话框创建标注样式的方法。
（1）创建标注样式，单击按钮，在弹出的菜单中选择【格式】|【标注样式】命令，或在“功能区”选项板中选择“注释”选项卡，在“标注”面板中单击按钮，打开“标注样式管理器”对话框，如图5.2所示。
（2）单击按钮，打开“创建新标注样式”对话框，在“新样式名（N）”编辑框中输入新的样式名称，如“建筑工程图”，如图5.3所示。如果创建基于注释性的标注样式，勾选“注释性（A）”即可。
（3）单击按钮，打开“新建标注样式”对话框，如图5.4所示。
如图5.5所示。
下一页
返回
5.2　创建与设置标注样式

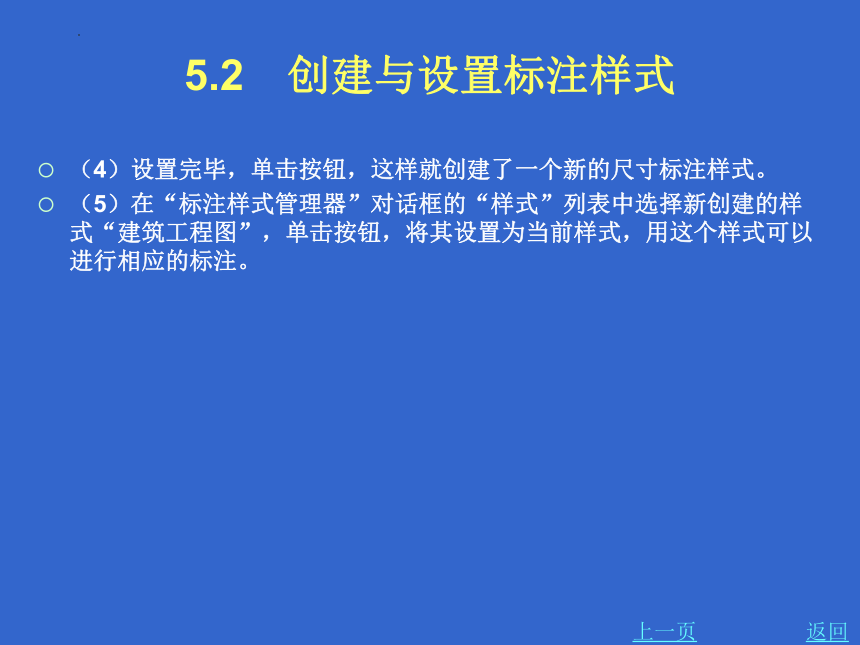

（4）设置完毕，单击按钮，这样就创建了一个新的尺寸标注样式。
（5）在“标注样式管理器”对话框的“样式”列表中选择新创建的样式“建筑工程图”，单击按钮，将其设置为当前样式，用这个样式可以进行相应的标注。
上一页
返回

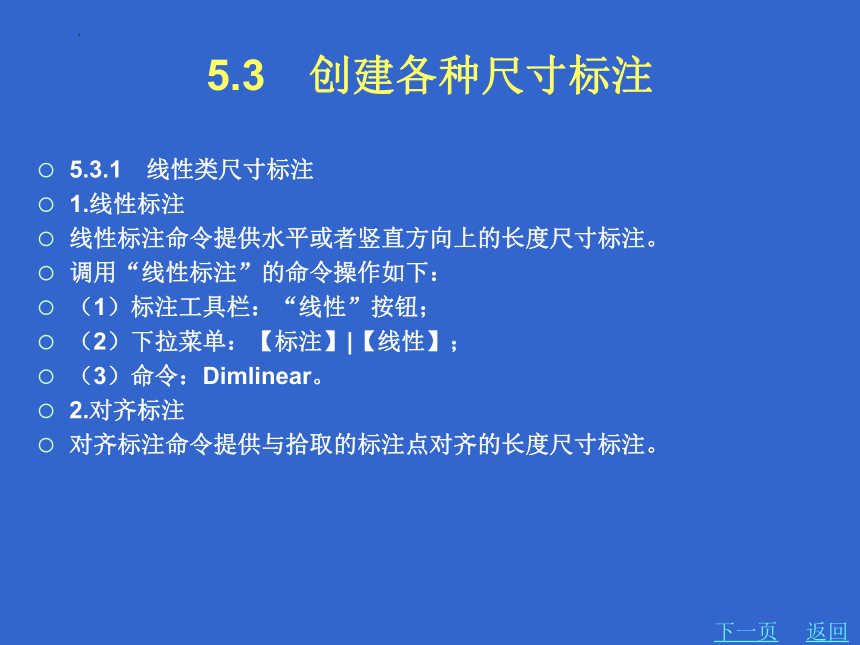

5.3　创建各种尺寸标注
5.3.1　线性类尺寸标注
1.线性标注
线性标注命令提供水平或者竖直方向上的长度尺寸标注。
调用“线性标注”的命令操作如下：
（1）标注工具栏：“线性”按钮；
（2）下拉菜单：【标注】|【线性】；
（3）命令：Dimlinear。
2.对齐标注
对齐标注命令提供与拾取的标注点对齐的长度尺寸标注。
下一页
返回
5.3　创建各种尺寸标注

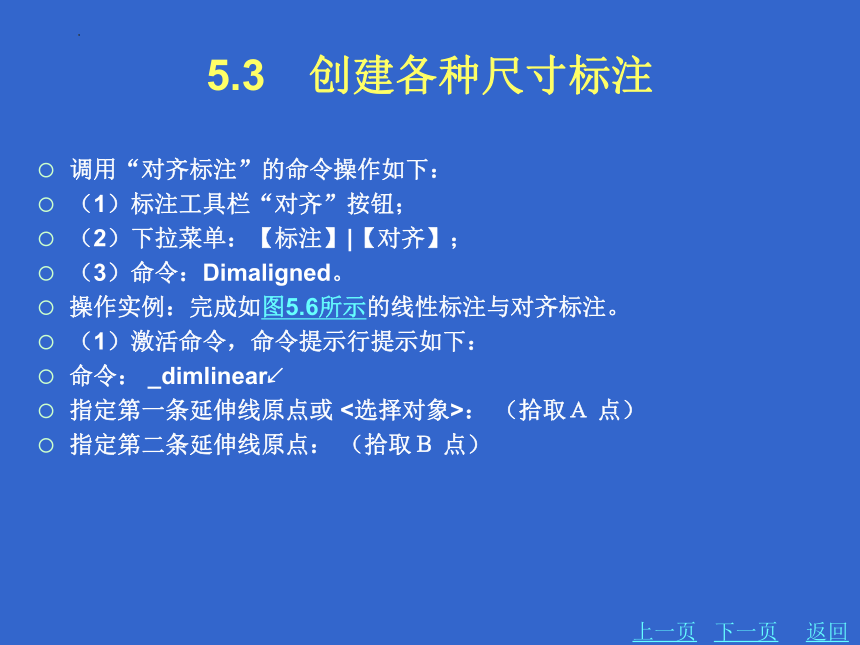

调用“对齐标注”的命令操作如下：
（1）标注工具栏“对齐”按钮；
（2）下拉菜单：【标注】|【对齐】；
（3）命令：Dimaligned。
操作实例：完成如图5.6所示的线性标注与对齐标注。
（1）激活命令，命令提示行提示如下：
命令： _dimlinear↙
指定第一条延伸线原点或 <选择对象>： （拾取Ａ 点）
指定第二条延伸线原点： （拾取Ｂ 点）
上一页
下一页
返回
5.3　创建各种尺寸标注

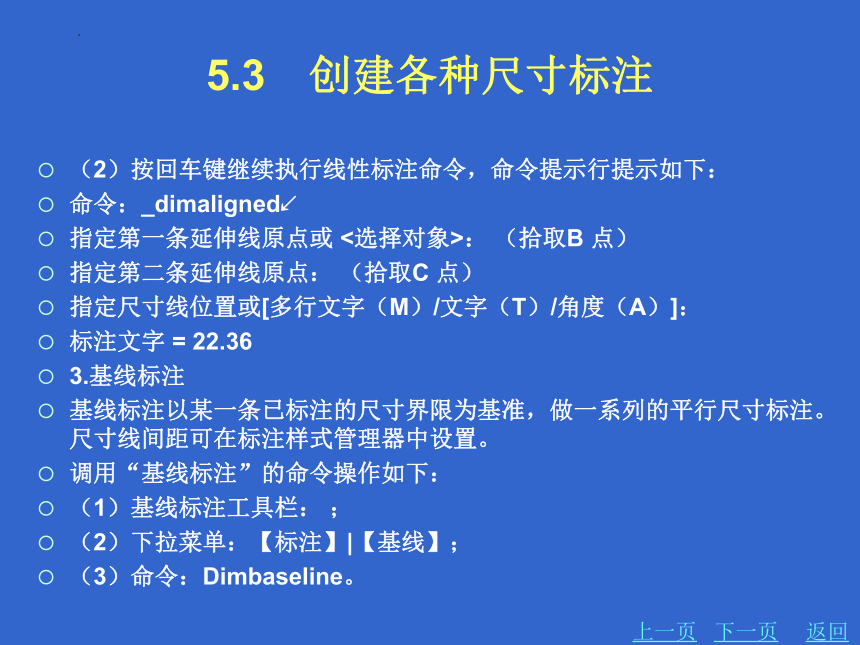

（2）按回车键继续执行线性标注命令，命令提示行提示如下：
命令：_dimaligned↙
指定第一条延伸线原点或 <选择对象>： （拾取B 点）
指定第二条延伸线原点： （拾取C 点）
指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）]：
标注文字 = 22.36
3.基线标注
基线标注以某一条已标注的尺寸界限为基准，做一系列的平行尺寸标注。尺寸线间距可在标注样式管理器中设置。
调用“基线标注”的命令操作如下：
（1）基线标注工具栏： ；
（2）下拉菜单：【标注】|【基线】；
（3）命令：Dimbaseline。
上一页
下一页
返回
5.3　创建各种尺寸标注

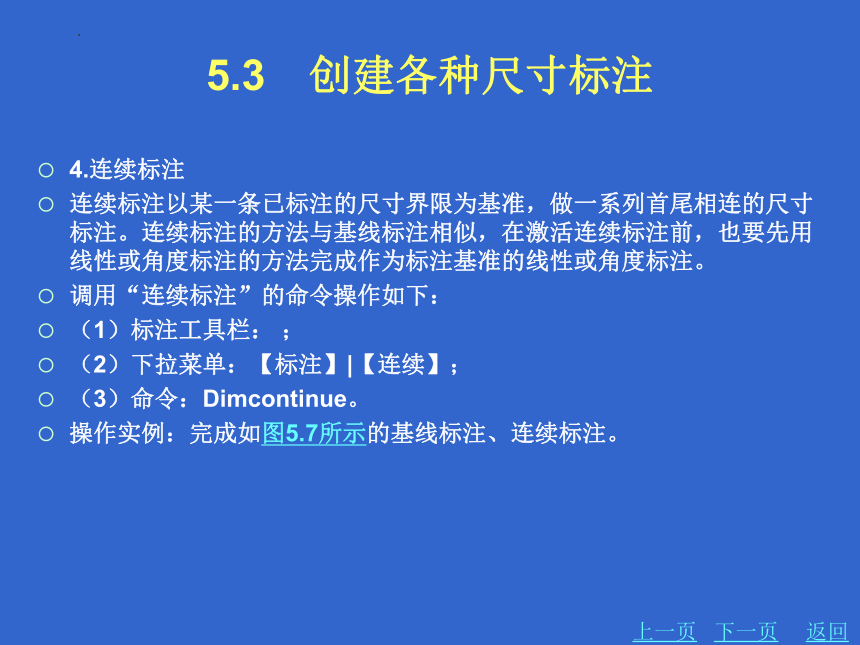

4.连续标注
连续标注以某一条已标注的尺寸界限为基准，做一系列首尾相连的尺寸标注。连续标注的方法与基线标注相似，在激活连续标注前，也要先用线性或角度标注的方法完成作为标注基准的线性或角度标注。
调用“连续标注”的命令操作如下：
（1）标注工具栏： ；
（2）下拉菜单：【标注】|【连续】；
（3）命令：Dimcontinue。
操作实例：完成如图5.7所示的基线标注、连续标注。
上一页
下一页
返回
5.3　创建各种尺寸标注

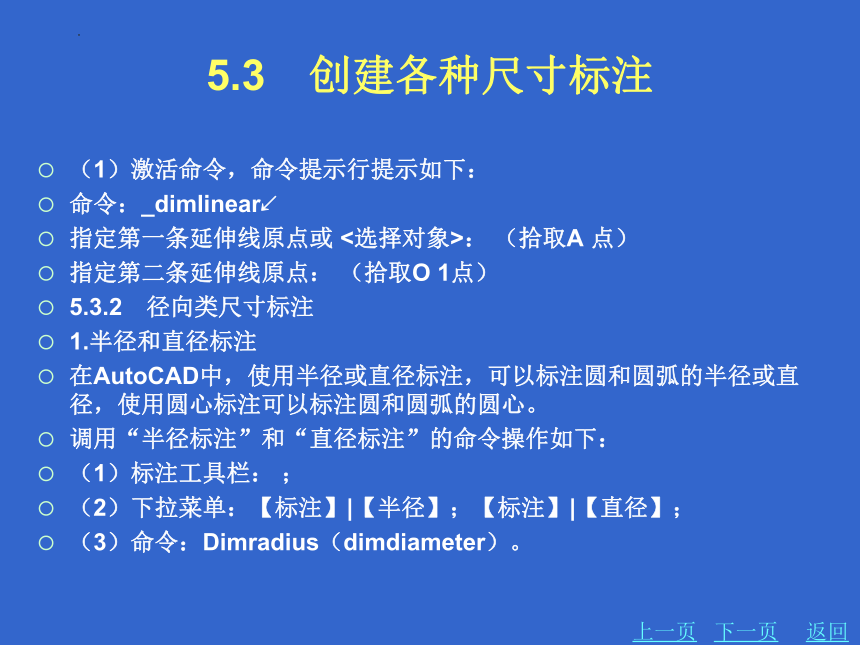

（1）激活命令，命令提示行提示如下：
命令：_dimlinear↙
指定第一条延伸线原点或 <选择对象>： （拾取A 点）
指定第二条延伸线原点： （拾取O 1点）
5.3.2　径向类尺寸标注
1.半径和直径标注
在AutoCAD中，使用半径或直径标注，可以标注圆和圆弧的半径或直径，使用圆心标注可以标注圆和圆弧的圆心。
调用“半径标注”和“直径标注”的命令操作如下：
（1）标注工具栏： ；
（2）下拉菜单：【标注】|【半径】；【标注】|【直径】；
（3）命令：Dimradius（dimdiameter）。
上一页
下一页
返回
5.3　创建各种尺寸标注

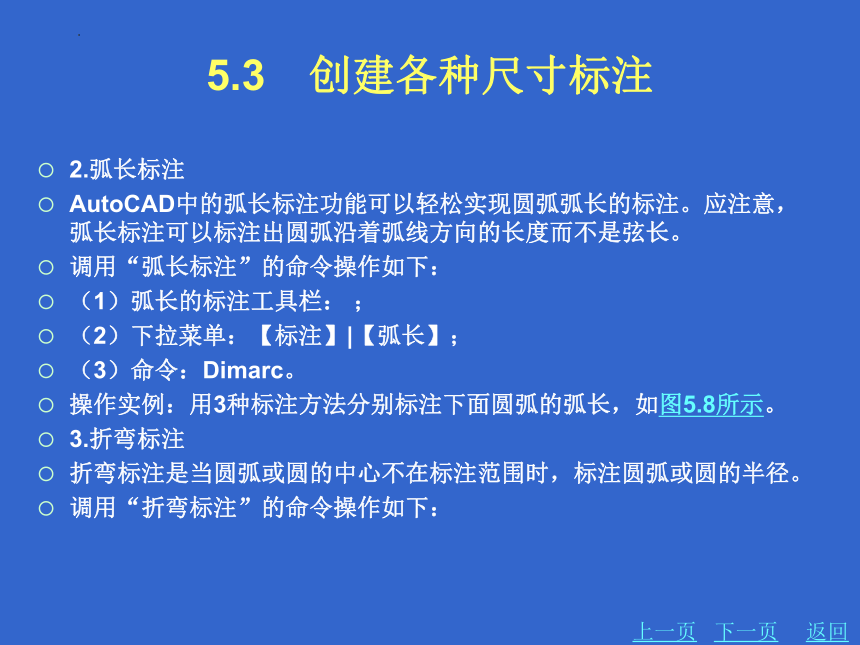

2.弧长标注
AutoCAD中的弧长标注功能可以轻松实现圆弧弧长的标注。应注意，弧长标注可以标注出圆弧沿着弧线方向的长度而不是弦长。
调用“弧长标注”的命令操作如下：
（1）弧长的标注工具栏： ；
（2）下拉菜单：【标注】|【弧长】；
（3）命令：Dimarc。
操作实例：用3种标注方法分别标注下面圆弧的弧长，如图5.8所示。
3.折弯标注
折弯标注是当圆弧或圆的中心不在标注范围时，标注圆弧或圆的半径。
调用“折弯标注”的命令操作如下：
上一页
下一页
返回

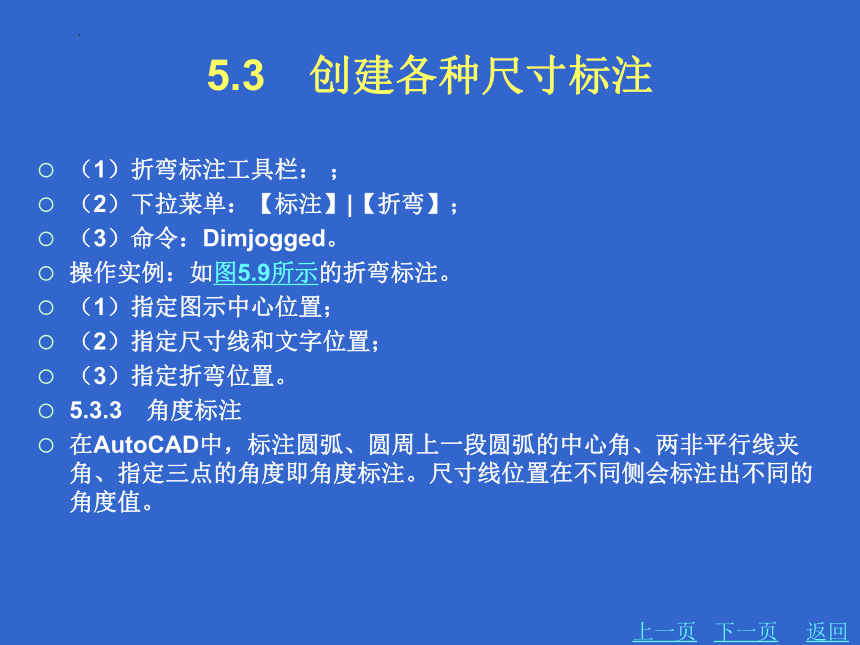

5.3　创建各种尺寸标注
（1）折弯标注工具栏： ；
（2）下拉菜单：【标注】|【折弯】；
（3）命令：Dimjogged。
操作实例：如图5.9所示的折弯标注。
（1）指定图示中心位置；
（2）指定尺寸线和文字位置；
（3）指定折弯位置。
5.3.3　角度标注
在AutoCAD中，标注圆弧、圆周上一段圆弧的中心角、两非平行线夹角、指定三点的角度即角度标注。尺寸线位置在不同侧会标注出不同的角度值。
上一页
下一页
返回
5.3　创建各种尺寸标注
调用“角度标注”命令的操作如下：
（1）标注工具栏：“角度”按钮；
（2）下拉菜单：【标注】|【角度】；
（3）命令：Dimangular。
操作实例：完成如图5.10所示的角度标注。
角度标注也可以用到圆或圆弧上，在激活命令的第一个提示“选择圆弧、圆、直线或<指定顶点>”下。
如果选择圆弧，AutoCAD会自动标注出圆弧的圆心角。
如果选择圆，则标注出拾取的第一点和第二点间围成的扇形角度。标注结果如图5.11所示。
上一页
返回
5.4　编辑尺寸标注
5.4.1　标注尺寸倾斜
Dimedit命令可以对尺寸标注的尺寸界线的位置、角度等进行编辑。
调用“尺寸倾斜”的命令操作如下：
（1）下拉菜单：【标注】|【倾斜（Q）】；
（2）工具栏：【标注】|【编辑标注文字】；
（3）命令：Dimedit。
试用Dimedit命令将图5.12（a）中的尺寸标注修改为图5.12（b）中的效果。
命令： _dimedit↙
输入标注编辑类型[默认（H）/新建（N）/旋转（R）/倾斜（O）] <默认>：_o↙
选择对象：↙ （选择图形中的标注）
输入倾斜角度（按Enter键表示无）：90↙ （输入90，结束命令）
下一页
返回
5.4　编辑尺寸标注
5.4.2　编辑尺寸文本
有时需要对标注好的尺寸文字内容进行修改，比如在线性标注中需要标注直径符号等，可以利用文字编辑器进行修改，其操作方法如下：
（1）在命令行输入“ddedit”，激活文字编辑命令，选择注释对象或[放弃（U）]：（选择标注值为12的线性标注），弹出“文字格式”编辑器，如图5.13所示。
（2）在数字前面输入直径符号“φ”的控制码“%%c”，或者在“文字格式”编辑器中选择直径，然后单击按钮，就为此尺寸添加了直径符号。修改结果如图5.14所示。
上一页
下一页
返回
5.4　编辑尺寸标注
5.4.3　利用对象特性管理器编辑尺寸标注
对象特性管理器是非常实用的工具，堪称“万能命令”，可以对AutoCAD任何对象进行编辑。实际操作中，在一个完成的标注上双击鼠标左键，将会弹出“特性”对话框，如图5.15所示，可以对标注样式、标注文字等对象进行编辑。
上一页
返回
图5.1　尺寸标注的组成
返回
图5.2　“标注样式管理器”对话框
返回
图5.3　“创建新标注样式”对话框
返回
图5.4　“新建标注样式：建筑工程图”对话框
返回
图5.5　换算标注单位显示在主单位旁边的方括号[ ]中
图 5.6
返回
图 5.6　线性标注、对齐标注
返回
图5.7　基线标注、连续标注
返回
图 5.8　弧长标注
返回
图 5.9　折弯标注
返回
图5.10　角度标注
返回
图5.11　圆或圆弧的角度标注
返回
图5.12　使用Dimedit命令修改尺寸
返回
图5.13　 “文字格式”编辑器
返回
图5.15　“特性”对话框
返回
谢谢观赏
