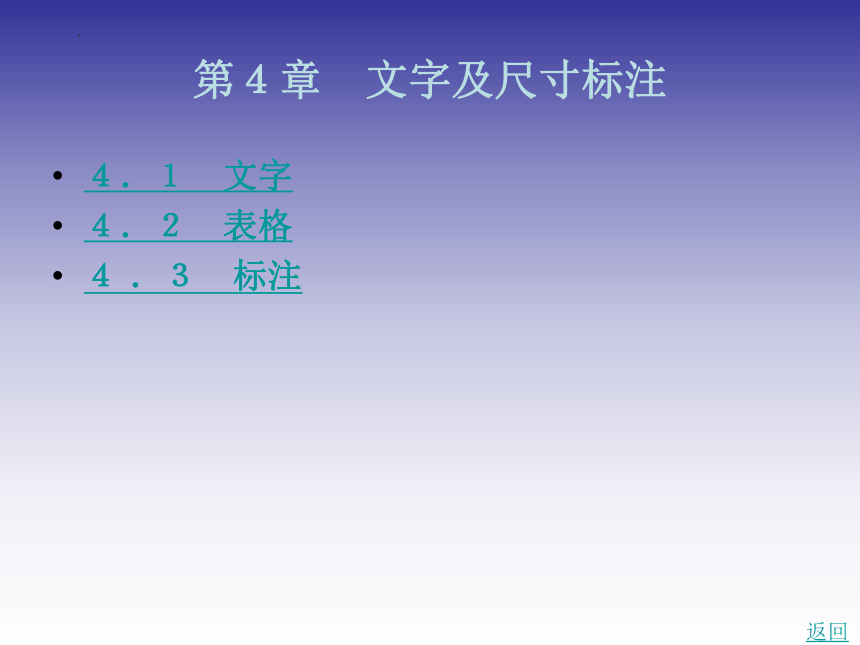

第４章　文字及尺寸标注
４．１　文字
４．２　表格
４ ．３　标注
返回
４．１　文字

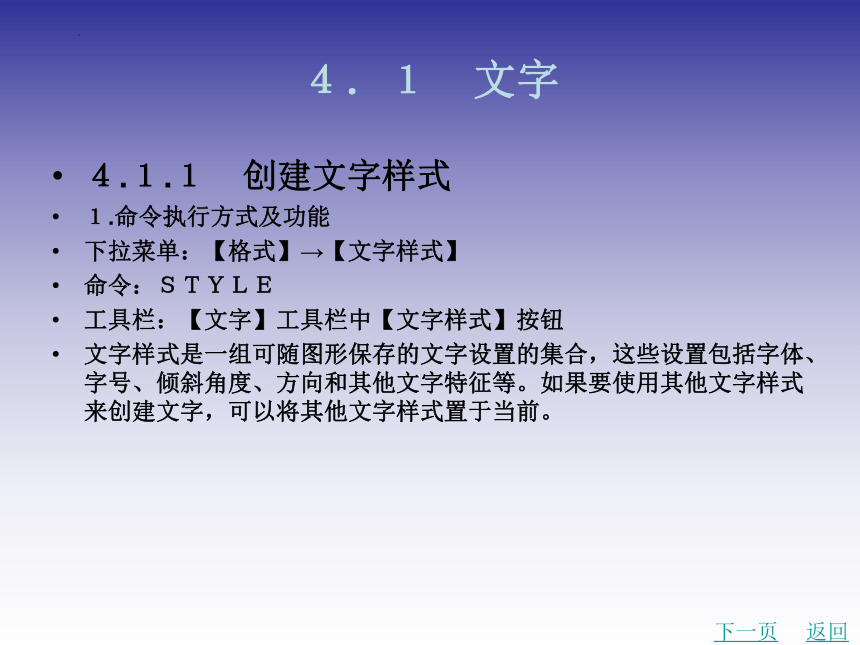

４.１.１　创建文字样式
１.命令执行方式及功能
下拉菜单：【格式】→【文字样式】
命令：ＳＴＹＬＥ
工具栏：【文字】工具栏中【文字样式】按钮
文字样式是一组可随图形保存的文字设置的集合，这些设置包括字体、字号、倾斜角度、方向和其他文字特征等。如果要使用其他文字样式来创建文字，可以将其他文字样式置于当前。
下一页
返回
４．１　文字
２.选项说明
执行ＳＴＹＬＥ命令，ＡｕｔｏＣＡＤ弹出如图４．１所示的【文字样式】对话框。
（１）【样式】：列有当前已定义的文字样式，用户可从中选择对应的样式作为当前样式或进行样式修改。
（２）【字体】：用于确定所采用的字体。
１）【字体名】：列出Ｆｏｎｔｓ文件夹中所有注册的ＴｒｕｅＴｙｐｅ字体和所有编译的形（ＳＨＸ）字体的字体族名。从列表中选择名称后，该程序将读取指定字体的文件。除非文件已经由另一个文字样式使用，否则将自动加载该文件的字符定义。该程序可以定义使用同样字体的多个样式。
上一页
下一页
返回
４．１　文字

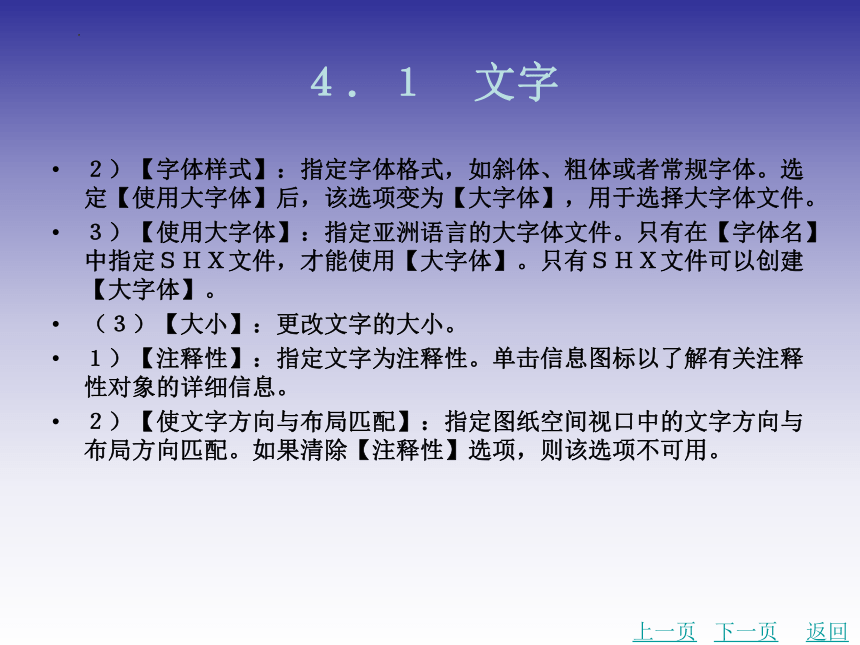

２）【字体样式】：指定字体格式，如斜体、粗体或者常规字体。选定【使用大字体】后，该选项变为【大字体】，用于选择大字体文件。
３）【使用大字体】：指定亚洲语言的大字体文件。只有在【字体名】中指定ＳＨＸ文件，才能使用【大字体】。只有ＳＨＸ文件可以创建【大字体】。
（３）【大小】：更改文字的大小。
１）【注释性】：指定文字为注释性。单击信息图标以了解有关注释性对象的详细信息。
２）【使文字方向与布局匹配】：指定图纸空间视口中的文字方向与布局方向匹配。如果清除【注释性】选项，则该选项不可用。
上一页
下一页
返回
４．１　文字

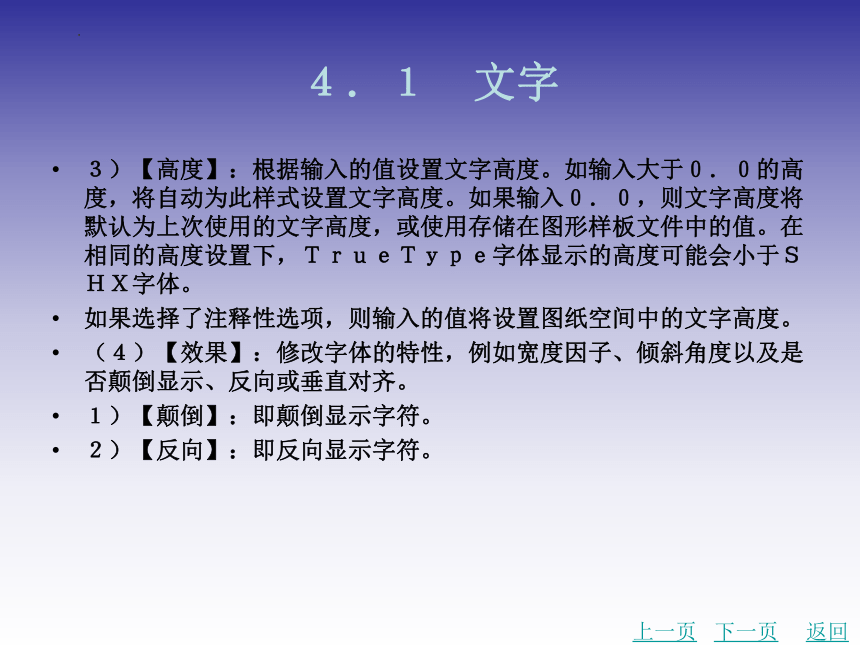

３）【高度】：根据输入的值设置文字高度。如输入大于０．０的高度，将自动为此样式设置文字高度。如果输入０．０，则文字高度将默认为上次使用的文字高度，或使用存储在图形样板文件中的值。在相同的高度设置下，ＴｒｕｅＴｙｐｅ字体显示的高度可能会小于ＳＨＸ字体。
如果选择了注释性选项，则输入的值将设置图纸空间中的文字高度。
（４）【效果】：修改字体的特性，例如宽度因子、倾斜角度以及是否颠倒显示、反向或垂直对齐。
１）【颠倒】：即颠倒显示字符。
２）【反向】：即反向显示字符。
上一页
下一页
返回
４．１　文字

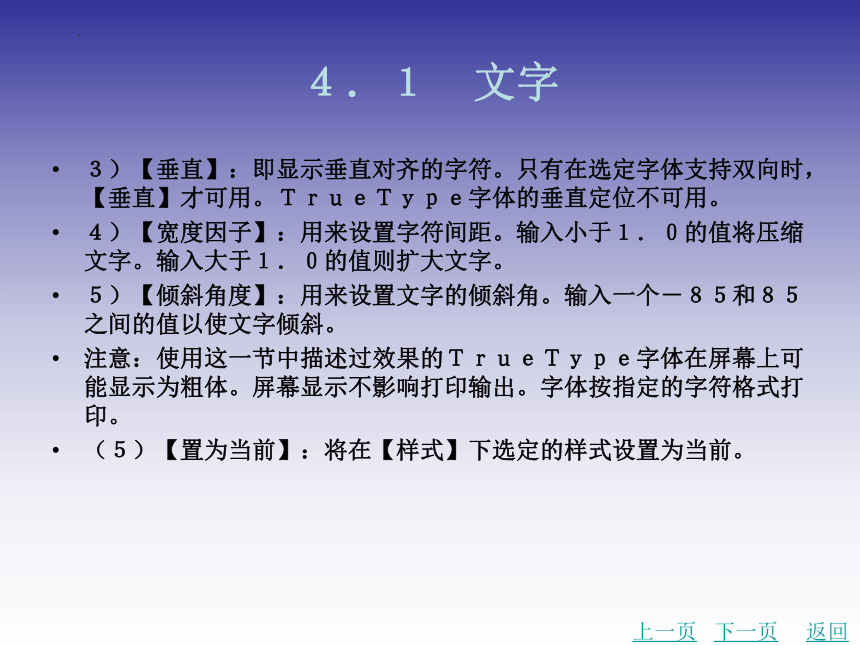

３）【垂直】：即显示垂直对齐的字符。只有在选定字体支持双向时，【垂直】才可用。ＴｒｕｅＴｙｐｅ字体的垂直定位不可用。
４）【宽度因子】：用来设置字符间距。输入小于１．０的值将压缩文字。输入大于１．０的值则扩大文字。
５）【倾斜角度】：用来设置文字的倾斜角。输入一个－８５和８５之间的值以使文字倾斜。
注意：使用这一节中描述过效果的ＴｒｕｅＴｙｐｅ字体在屏幕上可能显示为粗体。屏幕显示不影响打印输出。字体按指定的字符格式打印。
（５）【置为当前】：将在【样式】下选定的样式设置为当前。
上一页
下一页
返回
４．１　文字

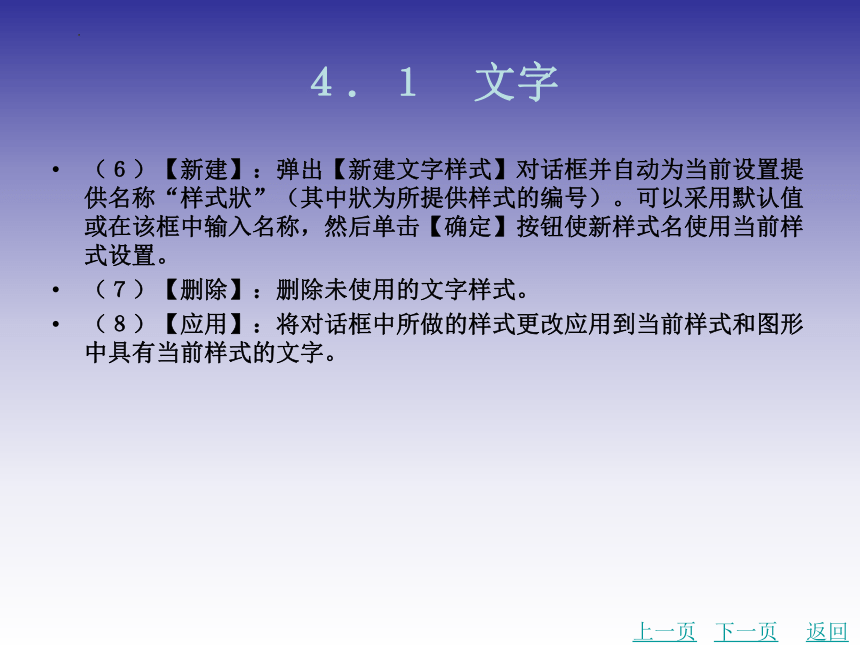

（６）【新建】：弹出【新建文字样式】对话框并自动为当前设置提供名称“样式狀”（其中狀为所提供样式的编号）。可以采用默认值或在该框中输入名称，然后单击【确定】按钮使新样式名使用当前样式设置。
（７）【删除】：删除未使用的文字样式。
（８）【应用】：将对话框中所做的样式更改应用到当前样式和图形中具有当前样式的文字。
上一页
下一页
返回
４．１　文字

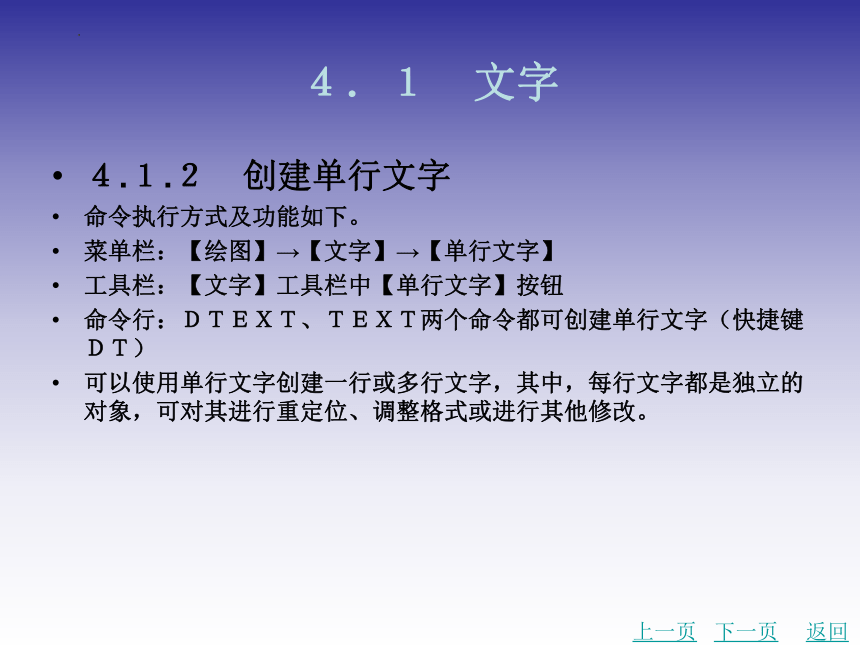

４.１.２　创建单行文字
命令执行方式及功能如下。
菜单栏：【绘图】→【文字】→【单行文字】
工具栏：【文字】工具栏中【单行文字】按钮
命令行：ＤＴＥＸＴ、ＴＥＸＴ两个命令都可创建单行文字（快捷键ＤＴ）
可以使用单行文字创建一行或多行文字，其中，每行文字都是独立的对象，可对其进行重定位、调整格式或进行其他修改。
上一页
下一页
返回
４．１　文字

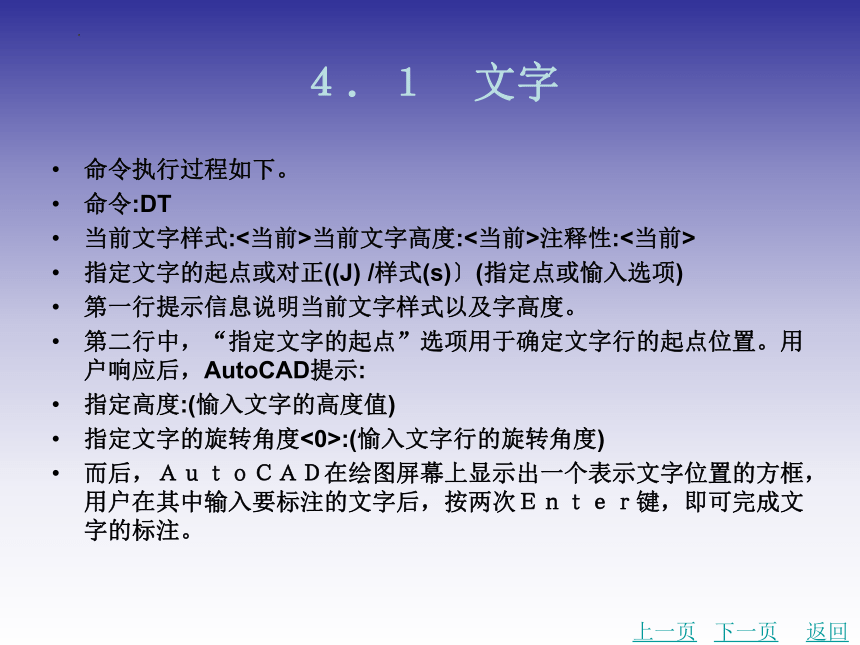

命令执行过程如下。
命令:DT
当前文字样式:<当前>当前文字高度:<当前>注释性:<当前>
指定文字的起点或对正((J) /样式(s)〕(指定点或愉入选项)
第一行提示信息说明当前文字样式以及字高度。
第二行中，“指定文字的起点”选项用于确定文字行的起点位置。用户响应后，AutoCAD提示:
指定高度:(愉入文字的高度值)
指定文字的旋转角度<0>:(愉入文字行的旋转角度)
而后，ＡｕｔｏＣＡＤ在绘图屏幕上显示出一个表示文字位置的方框，用户在其中输入要标注的文字后，按两次Ｅｎｔｅｒ键，即可完成文字的标注。
上一页
下一页
返回
４．１　文字

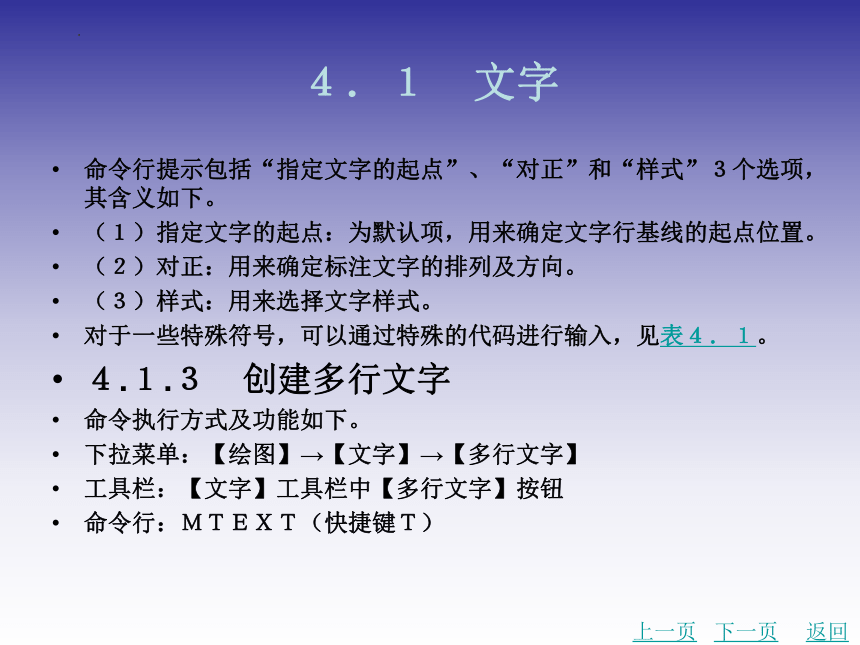

命令行提示包括“指定文字的起点”、“对正”和“样式”３个选项，其含义如下。
（１）指定文字的起点：为默认项，用来确定文字行基线的起点位置。
（２）对正：用来确定标注文字的排列及方向。
（３）样式：用来选择文字样式。
对于一些特殊符号，可以通过特殊的代码进行输入，见表４．１。
４.１.３　创建多行文字
命令执行方式及功能如下。
下拉菜单：【绘图】→【文字】→【多行文字】
工具栏：【文字】工具栏中【多行文字】按钮
命令行：ＭＴＥＸＴ（快捷键Ｔ）
上一页
下一页
返回
４．１　文字

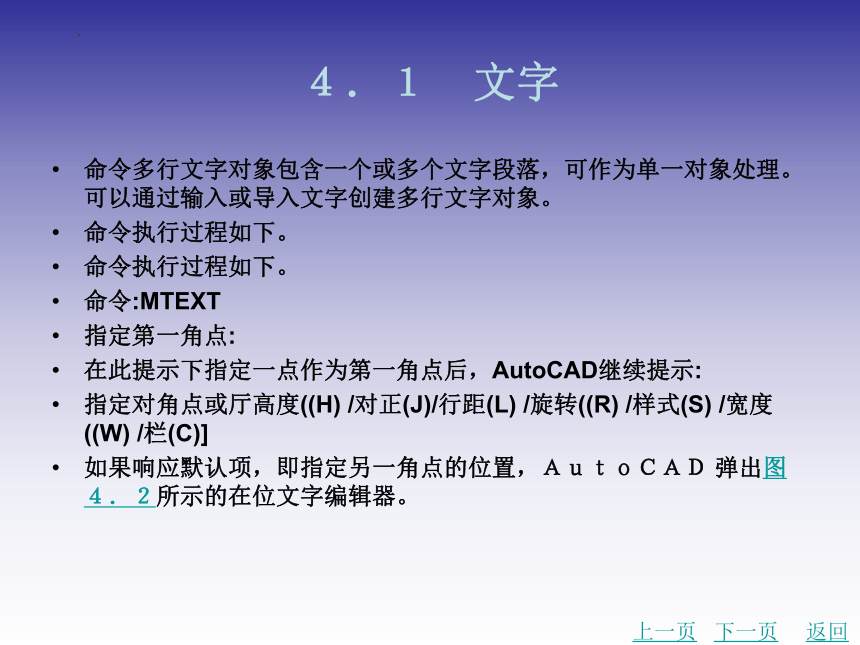

命令多行文字对象包含一个或多个文字段落，可作为单一对象处理。可以通过输入或导入文字创建多行文字对象。
命令执行过程如下。
命令执行过程如下。
命令:MTEXT
指定第一角点:
在此提示下指定一点作为第一角点后，AutoCAD继续提示:
指定对角点或厅高度((H) /对正(J)/行距(L) /旋转((R) /样式(S) /宽度((W) /栏(C)]
如果响应默认项，即指定另一角点的位置，ＡｕｔｏＣＡＤ 弹出图４．２所示的在位文字编辑器。
上一页
下一页
返回
４．１　文字

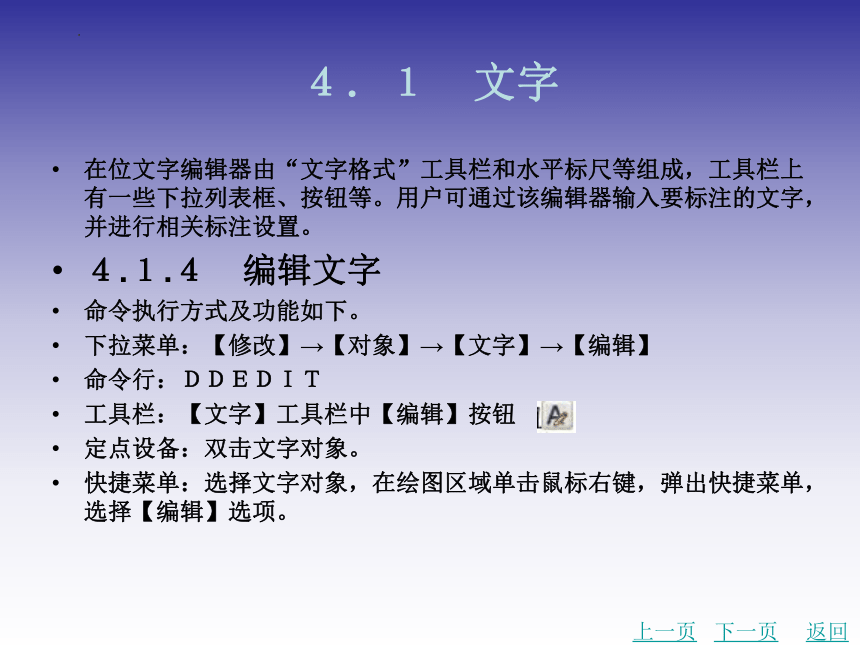

在位文字编辑器由“文字格式”工具栏和水平标尺等组成，工具栏上有一些下拉列表框、按钮等。用户可通过该编辑器输入要标注的文字，并进行相关标注设置。
４.１.４　编辑文字
命令执行方式及功能如下。
下拉菜单：【修改】→【对象】→【文字】→【编辑】
命令行：ＤＤＥＤＩＴ
工具栏：【文字】工具栏中【编辑】按钮
定点设备：双击文字对象。
快捷菜单：选择文字对象，在绘图区域单击鼠标右键，弹出快捷菜单，选择【编辑】选项。
上一页
下一页
返回
４．１　文字
执行DDEDIT命令，AutoCAD提示:
选择注释对象或[放弃(u)]
此时应选择需要编辑的文字。标注文字时使用的标注方法不同，选择文字后ＡｕｔｏＣＡＤ给出的响应也不相同。如果所选择的文字是用ＤＴＥＸＴ命令标注的，选择文字对象后，ＡｕｔｏＣＡＤ会在该文字四周显示出一个方框，此时用户可直接修改对应的文字。
如果在“选择注释对象或［放弃（Ｕ）］”提示下选择的文字是用ＭＴＥＸＴ命令标注的，ＡｕｔｏＣＡＤ则会弹出在位文字编辑器，并在该对话框中显示出所选择的文字，供用户编辑、修改。
上一页
返回
４．２　表格
４.２.１　创建表格样式
１.命令执行方式及功能
下拉菜单：【格式】→【表格样式】
功能区：【注释】选项卡→【表格】面板→【表格样式】按钮
命令行：ＴＡＢＬＥＳＴＹＬＥ
工具栏：【样式】工具栏中【表格样式】按钮
执行ＴＡＢＬＥＳＴＹＬＥ命令，ＡｕｔｏＣＡＤ弹出【表格样式】对话框，如图４．３所示，在这里可以创建表格样式。
下一页
返回
４．２　表格
２.选项说明
（１）【样式】：列出了满足条件的表格样式。
（２）【预览】：图片框中显示出表格的预览图像。
（３）【置为当前】和【删除】按钮分别用于将在【样式】列表框中选中的表格样式置为当前样式和删除选中的表格样式。
（４）【新建】、【修改】按钮分别用于新建表格样式和修
改已有的表格样式。
如果单击【表格样式】对话框中的【新建】按钮，ＡｕｔｏＣＡＤ弹出【创建新的表格样式】对话框，如图４．４所示。通过对话框中的【基础样式】下拉列表选择基础样式，并在【新样式名】文本框中输入新样式的名称（如输入“表格１”）后，单击【继续】按钮，ＡｕｔｏＣＡＤ 弹出【新建表格样式：表格１】对话框，如图４．５所示。
上一页
下一页
返回
４．２　表格
对话框中，左侧有【起始表格】选项区域、【表格方向】下拉列表框和预览图像框三部分。其中，【起始表格】用于使用户指定一个已有表格作为新建表格样式的起始表格。【表格方向】下拉列表框用于确定插入表格时的方向，有【向下】和【向上】两个选择，【向下】表示创建由上而下读取的表，即标题行和列标题行位于表的顶部；【向上】则表示将创建由下而上读取的表，即标题行和列标题行位于表的底部。预览图像框用于显示新创建表格样式的表格预览图像。
【新建表格样式：表格１】对话框的右侧有【单元样式】选项区域等，用户可以通过对应的下拉列表确定要设置的对象，即在【数据】、【标题】和【表头】之间进行选择。
上一页
下一页
返回
４．２　表格
选项区域中，【常规】、【文字】和【边框】三个选项卡分别用于设置表格中的基本内容、文字和边框。
完成表格样式的设置后，单击【确定】按钮，ＡｕｔｏＣＡＤ返回到【表格样式】对话框，并将新定义的样式显示在【样式】列表框中。单击该对话框中的【确定】按钮关闭对话框，完成新表格样式的定义。
４.２.２　插入表格
１.命令执行方式及功能
下拉菜单：【绘图】→【表格】
功能区：【注释】选项卡→【表格】面板→【表格】按钮
上一页
下一页
返回
４．２　表格
工具栏：【绘图】工具栏中【表格】按钮
命令行：ＴＡＢＬＥ
执行ＴＡＢＬＥ命令后，ＡｕｔｏＣＡＤ弹出【插入表格】对话框，如图４．６所示。
２.选项说明
此对话框用于选择表格样式，设置表格的有关参数。
（１）【表格样式】：用于选择所使用的表格样式。
（２）【插入选项】：用于确定如何为表格填写数据。
（３）【预览】：用于预览表格的样式。
（４）【插入方式】：设置将表格插入到图形时的插入方式。
上一页
下一页
返回
４．２　表格
（５）【列和行设置】：用于设置表格中的行数、列数以及行高和列宽。
（６）【设置单元样式】：分别设置第一行、第二行和其他行的单元样式。
通过【插入表格】对话框确定表格数据后，单击【确定】按钮，而后根据提示确定表格的位置，即可将表格插入到图形，且插入后ＡｕｔｏＣＡＤ弹出【文字格式】工具栏，并将表格中的第一个单元格醒目显示，此时就可以向表格输入文字，如图４．７所示。
上一页
返回
４．３　标注
４.３.１　创建标注样式
尺寸标注样式（简称标注样式）用于设置尺寸标注的具体格式，如尺寸文字采用的样式，尺寸线、尺寸界线以及尺寸箭头的标注设置等，以满足不同行业或不同国家的尺寸标注要求。
一个完整的尺寸标注通常由尺寸界线、尺寸线、箭头和标注文字等要素组成，如图４．８所示。
（１）尺寸界线：表示从被标注的对象上偏移的一段距离，为了标注清晰，通常用尺寸界线将尺寸引到实体之外，有时也可用实体的轮廓线或中心线代替尺寸界线。
（２）尺寸线：表示从被标注的对象上偏移而得到的线。它表示标注的范围。
下一页
返回
４．３　标注
（３）箭头：表示标注尺寸线的两端，有两种形式，即箭头和斜线。箭头通常在机械制图中采用，斜线通常在建筑制图中采用。
（４）标注文字：表示测量值和标注类型的数字、参数、词汇和特殊符号等。通常情况下，标注文字应按标注字体书写，且同一张图上的字高要一致。
定义、管理标注样式的命令是ＤＩＭＳＴＹＬＥ。执行ＤＩＭＳＴＹＬＥ命令，ＡｕｔｏＣＡＤ弹出图４．９所示的【标注样式管理器】对话框。
上一页
下一页
返回
４．３　标注
其中，【当前标注样式】标签显示出当前标注样式的名称。【样式】列表框用于列出已有标注样式的名称。【列出】下拉列表框确定要在【样式】列表框中列出哪些标注样式。【预览】图片框用于预览在【样式】列表框中所选中标注样式的标注效果。【说明】标签框用于显示在【样式】列表框中所选定标注样式的说明。【置为当前】按钮把指定的标注样式置为当前样式。
【新建】按钮用于创建新标注样式。【修改】按钮则用于修改已有标注样式。【替代】按钮用于设置当前样式的替代样式。【比较】按钮用于对两个标注样式进行比较，或了解某一样式的全部特性。
在【标注样式管理器】对话框中单击【新建】按钮，ＡｕｔｏＣＡＤ弹出如图４．１０所示【创建新标注样式】对话框。
上一页
下一页
返回
４．３　标注
通过该对话框中的【新样式名】文本框指定新样式的名称；通过【基础样式】下拉列表框确定用来创建新样式的基础样式；通过【用于】下拉列表框可确定新建标注样式的适用范围，其有【所有标注】、【线性标注】、【角度标注】、【半径标注】、【直径标注】、【坐标标注】和【引线和公差】等选择项，分别用于使新样式适于对应的标注。确定新样式的名称和有关设置后，单击【继续】按钮，ＡｕｔｏＣＡＤ弹出【新建标注样式】对话框，如图４．１１所示。
上一页
下一页
返回
４．３　标注
（１）【线】选项卡。设置尺寸线和尺寸界线的格式与属性。
图４．１１为与【直线】选项卡对应的对话框。选项卡中，【尺寸线】选项区域用于设置尺寸线的样式。【延伸线】选项区域用于设置尺寸界线的样式。预览窗口可根据当前的样式设置显示出对应的标注效果示例。
（２）【符号和箭头】选项卡。【符号和箭头】选项卡用于设置尺寸箭头、圆心标记、弧长符号以及半径标注折弯方面的格式。【符号和箭头】选项卡中，【箭头】选项区域用于确定尺寸线两端的箭头样式。【圆心标记】选项区域用于确定当对圆或圆弧执行标注圆心标记操作时，圆心标记的类型与大小。
上一页
下一页
返回
４．３　标注
【折断标注】选项区域用于确定在尺寸线或延伸线与其他线重叠处打断尺寸线或延伸线时的尺寸。【弧长符号】选项区域用于为圆弧标注长度尺寸时的设置。
【半径折弯标注】选项区域通常用于标注尺寸的圆弧的中心点位于较远位置时。【线性折弯标注】选项区域用于线性折弯标注设置。
（３）【文字】选项卡。此选项卡用于设置尺寸文字的外观、位置以及对齐方式等。【文字】选项卡中，【文字外观】选项区域用于设置尺寸文字的样式等。【文字位置】选项区域用于设置尺寸文字的位置。【文字对齐】选项区域则用于确定尺寸文字的对齐方式。
上一页
下一页
返回
４．３　标注
（４）【调整】选项卡。此选项卡用于控制尺寸文字、尺寸线以及尺寸箭头等的位置和其他一些特征。【调整选项】选项区域确定当尺寸界线之间没有足够的空间同时放置尺寸文字和箭头时，应首先从尺寸界线之间移出尺寸文字和箭头的哪一部分，用户可通过该选项区域中的各单选按钮进行选择。【文字位置】选项区域确定当尺寸文字不在默认位置时，应将其放在何处。【标注特征比例】选项区域用于设置所标注尺寸的缩放关系。【优化】选项区域用于设置标注尺寸时是否进行附加调整。
（５）【主单位】选项卡。此选项卡用于设置主单位的格式、精度以及尺寸文字的前缀和后缀。【线性标注】选项区域用于设置线性标注的格式与精度。【角度标注】选项区域确定标注角度尺寸时的单位、精度以及是否消零。
上一页
下一页
返回
４．３　标注
（６）【换算单位】选项卡。【换算单位】选项卡用于确定是否使用换算单位以及换算单位的格式。【换算单位】选项卡中，【显示换算单位】复选框用于确定是否在标注的尺寸中显示换算单位。【换算单位】选项区域确定换算单位的单位格式、精度等设置。【消零】选项区域确定是否消除换算单位的前导或后续零。【位置】选项区域则用于确定换算单位的位置，用户可在【主值后】与【主值下】之间选择。
（７）【公差】选项卡。【公差】选项卡用于确定是否标注公差，如果标注公差，以何种方式进行标注。【公差格式】选项区域用于确定公差的标注格式。【换算单位公差】选项区域用于确定当标注换算单位时换算单位公差的精度与是否消零。
利用【新建标注样式】对话框设置样式后，单击对话框中的【确定】按钮，完成样式的设置，ＡｕｔｏＣＡＤ返回到【标注样式管理器】对话框，单击对话框中的【关闭】按钮关闭对话框，完成尺寸标注样式的设置。
上一页
下一页
返回
４．３　标注
４.３.２　创建尺寸标注
在ＡｕｔｏＣＡＤ２０１０中，提供了多种尺寸标注命令，通过这些命令，用户可以准确、快速地绘图。
１.线性标注
（１）命令执行方式及功能。
下拉菜单：【标注】→【线性】
功能区：【注释】选项卡→【标注】面板→【线性】按钮
工具栏：【标注】工具栏中【线性】按钮
命令行：ＤＩＭＬＩＮＥＡＲ
执行ＤＩＭＬＩＮＥＡＲ命令，ＡｕｔｏＣＡＤ提示：
上一页
下一页
返回
４．３　标注
指定第一条延伸线原点或<选择对象>:
在此提示下，用户有两种选择，即确定一点作为第一条尺寸界线的起始点或直接按Ｅｎｔｅｒ键选择对象。
线性标注指标注图形对象在水平方向、垂直方向或指定方向的尺寸，又分为水平标注、垂直标注和旋转标注三种类型。水平标注用于标注对象在水平方向的尺寸，即尺寸线沿水平方向放置；垂直标注用于标注对象在垂直方向的尺寸，即尺寸线沿垂直方向放置；旋转标注则标注对象沿指定方向的尺寸。
上一页
下一页
返回
４．３　标注
（２）选项说明。
１）指定第一条延伸线原点。如果在“指定第一条延伸线原点或＜选择对象＞”提示下指定第一条尺寸界线的起始点，ＡｕｔｏＣＡＤ提示：
指定第二条延伸线原点:
(确定另一条尺寸界线的起始点位置)
指定尺寸线位置或[多行文字((M) /文字(T)/角度((A) /水平((H) /垂直((V) /旋转(R)]:
其中，“指定尺寸线位置”选项用于确定尺寸线的位置。通过拖动鼠标的方式确定尺寸线的位置后，单击“拾取”键，ＡｕｔｏＣＡＤ根据自动测量出的两尺寸界线起始点间的对应距离值标注出尺寸。
上一页
下一页
返回
４．３　标注
“多行文字”选项用于根据文字编辑器输入尺寸文字。“文字”选项用于输入尺寸文字。
“角度”选项用于确定尺寸文字的旋转角度。“水平”选项用于标注水平尺寸，即沿水平方向的尺寸。“垂直”选项用于标注垂直尺寸，即沿垂直方向的尺寸。“旋转”选项用于旋转标注，即标注沿指定方向的尺寸。
２）选择对象。如果在“指定第一条延伸线原点或＜选择对象＞”提示下直接按Ｅｎｔｅｒ键，即执行“选择对象”选项，ＡｕｔｏＣＡＤ提示：
上一页
下一页
返回
４．３　标注
选择标注对象:
此提示要求用户选择要标注尺寸的对象。用户选择后，ＡｕｔｏＣＡＤ将该对象的两端点作为两条尺寸界线的起始点，并提示：
指定尺寸线位置或厅多行文字((M) /文字(T) /角度((A) /水平((H) /垂直((V) /旋转(R)]
对此提示的操作与前面介绍的操作相同，用户响应即可。
２.对齐标注
对齐标注指所标注尺寸的尺寸线与两条尺寸界线起始点间的连线平行。
命令执行方式及功能如下。
下拉菜单：【标注】→【对齐】
功能区：【注释】选项卡→【标注】面板→【对齐】按钮
上一页
下一页
返回
４．３　标注
工具栏：【标注】工具栏中【对齐】按钮
命令行：ＤＩＭＡＬＩＧＮＥＤ
执行ＤＩＭＡＬＩＧＮＥＤ命令，ＡｕｔｏＣＡＤ提示：
指定第一条延伸线原点或<选择对象>:
在此提示下的操作与标注线性尺寸类似，不再介绍。
３.角度标注
角度标注用来标注角度尺寸。
命令执行方式及功能如下。
下拉菜单：【标注】→【角度】
功能区：【注释】选项卡→【标注】面板→【角度】按钮
工具栏：【标注】工具栏中【角度】按钮
上一页
下一页
返回
４．３　标注
命令行：ＤＩＭＡＮＧＵＬＡＲ
执行ＤＩＭＡＮＧＵＬＡＲ命令，ＡｕｔｏＣＡＤ提示：
选择圆弧、圆、直线或<指定顶点> :
其中，“标注圆弧的包含角”选项用于标注圆弧的包含角尺寸。“标注圆上某段圆弧的包含角”选项标注圆上某段圆弧的包含角。“标注两条不平行直线之间的夹角”选项标注两条直线之间的夹角。“根据三个点标注角度”选项则根据给定的三点标注出角度。
４.直径标注
直径标注是为圆或圆弧标注直径尺寸。
命令执行方式及功能如下。
下拉菜单：【标注】→【直径】
上一页
下一页
返回
４．３　标注
功能区：【注释】选项卡→【标注】面板→【直径】按钮
工具栏：【标注】工具栏中【直径】按钮
命令行：ＤＩＭＤＩＡＭＥＴＥＲ
执行ＤＩＭＤＩＡＭＥＴＥＲ命令，ＡｕｔｏＣＡＤ提示：
选择圆弧或圆:(选择要标注直径的圆弧或圆)
指定尺寸线位置或多行文字((M) /文字(T)/角度(A)]:
如果在该提示下直接确定尺寸线的位置，AutoCAD按实际测量值标注出圆或圆弧的直径。也可以通过“多行文字(M)",“文字(T)”以及“角度(A)”选项确定尺寸文字和尺寸文字的旋转角度。
上一页
下一页
返回
４．３　标注
５.半径标注
半径标注用来为圆或圆弧标注半径尺寸。
命令执行方式及功能如下。
下拉菜单：【标注】→【半径】
功能区：【注释】选项卡→【标注】面板→【半径】按钮
工具栏：【标注】工具栏中【半径】按钮
命令行：ＤＩＭＲＡＤＩＵＳ
执行ＤＩＭＲＡＤＩＵＳ命令，ＡｕｔｏＣＡＤ提示：
选择圆弧或圆:(选择要标注半径的圆弧或圆)
指定尺寸线位置或多行文字((M) /文字(T)/角度(A)]:
根据需要响应即可。
上一页
下一页
返回
４．３　标注
６? 弧长标注
弧长标注用来为圆弧标注长度尺寸。
命令执行方式及功能如下。
下拉菜单：【标注】→【弧长】
功能区：【注释】选项卡→【标注】面板→【弧长】按钮
工具栏：【标注】工具栏中【弧长】按钮
命令行：ＤＩＭＡＲＣ
执行ＤＩＭＡＲＣ命令，ＡｕｔｏＣＡＤ提示：
选择弧线段或多段线弧线段:(选择圆弧段)
指定弧长标注位置或多行文字((M) /文字(T)/角度((A) /部分(P)/引线(L)]
根据需要响应即可。
上一页
下一页
返回
４．３　标注
７.折弯标注
折弯标注用来为圆或圆弧创建折弯标注。
命令执行方式及功能如下。
下拉菜单：【标注】→【折弯】
功能区：【注释】选项卡→【标注】面板→【折弯】按钮
工具栏：【标注】工具栏中【折弯】按钮
命令行：ＤＩＭＪＯＧＧＥＤ
执行ＤＩＭＪＯＧＧＥＤ命令，ＡｕｔｏＣＡＤ提示：
上一页
下一页
返回
４．３　标注
选择圆弧或圆:(选择要标注尺寸的圆弧或圆)
指定图示中心位置:(指定折弯半径标注的新中心点，以替代圆弧或圆的实际中心点
指定尺寸线位置或多行文字((M) /文字(T)/角度(A)]:
(确定尺寸线的位置;或进行其他设置)
指定折弯位置:(指定折弯位置)
根据需要响应即可。
上一页
下一页
返回
４．３　标注
８? 连续标注
连续标注指在标注出的尺寸中，相邻两尺寸线共用同一条尺寸界线。
命令执行方式及功能如下。
下拉菜单：【标注】→【连续】
功能区：【注释】选项卡→【标注】面板→【连续】按钮
工具栏：【标注】工具栏中【连续】按钮
命令行：ＤＩＭＣＯＮＴＩＮＵＥ
执行ＤＩＭＣＯＮＴＩＮＵＥ命令，ＡｕｔｏＣＡＤ提示：
指定第二条延伸线原点或放弃(U)/选择(s)]<选择>:
上一页
下一页
返回
４．３　标注
（１）指定第二条延伸线原点。确定下一个尺寸的第二条尺寸界线的起始点。用户响应后，ＡｕｔｏＣＡＤ按连续标注方式标注出尺寸，即把上一个尺寸的第二条尺寸界线作为新尺寸标注的第一条尺寸界线标注尺寸，而后ＡｕｔｏＣＡＤ继续提示：
指定第二条延伸线原点或［放弃(u)选择(S)］<选择5>:
此时可再确定下一个尺寸的第二条尺寸界线的起点位置。当用此方式标注出全部尺寸后，在上述同样的提示下按Ｅｎｔｅｒ键两次或Ｓｐａｃｅ键，结束命令的执行。
（２）选择。该选项用于指定连续标注将从哪一个尺寸的尺寸界线引出。执行该选项，ＡｕｔｏＣＡＤ提示：
选择连续标注:
上一页
下一页
返回
４．３　标注
在该提示下选择尺寸界线后，ＡｕｔｏＣＡＤ会继续提示：
指定第二条延伸线原点或放弃(U)/选择(s>]<选择>:
在该提示下标注出的下一个尺寸会以指定的尺寸界线作为其第一条尺寸界线。执行连续尺寸标注时，有时需要先执行“选择(S)”选项来指定引出连续尺寸的尺寸界线。
９.基线标注
基线标注指各尺寸线从同一条尺寸界线处引出。
命令执行方式及功能如下：
下拉菜单：【标注】→【基线】
功能区：【注释】选项卡→【标注】面板→【基线】按钮
上一页
下一页
返回
４．３　标注
工具栏：【标注】工具栏中【基线】按钮
命令行：ＤＩＭＢＡＳＥＬＩＮＥ
执行ＤＩＭＢＡＳＥＬＩＮＥ命令，ＡｕｔｏＣＡＤ提示：
指定第二条延伸线原点或放弃(U)/选择(s>]<选择>:
（１）指定第二条延伸线原点。确定下一个尺寸的第二条尺寸界线的起始点。确定后ＡｕｔｏＣＡＤ按基线标注方式标注出尺寸，而后继续提示：
指定第二条延伸线原点或放弃(U)/选择(s>]<选择>:
此时可再确定下一个尺寸的第二条尺寸界线起点位置。用此方式标注出全部尺寸后，在同样的提示下按Ｅｎｔｅｒ键两次或Ｓｐａｃｅ键，结束命令的执行。
上一页
下一页
返回
４．３　标注
（２）选择（Ｓ）。该选项用于指定基线标注时作为基线的尺寸界线。执行该选项，ＡｕｔｏＣＡＤ提示：
选择基准标注:
在该提示下选择尺寸界线后，ＡｕｔｏＣＡＤ继续提示：
指定第二条延伸线原点或放弃(U)/选择(s>]<选择>:
在该提示下标注出的各尺寸均从指定的基线引出。执行基线尺寸标注时，有时需要先执行“选择（Ｓ）”选项来指定引出基线尺寸的尺寸界线。
上一页
下一页
返回
４．３　标注
１０.绘圆心标记
绘圆心标记是为圆或圆弧绘圆心标记或中心线。
命令执行方式及功能如下：
下拉菜单：【标注】→【圆心标记】
功能区：【注释】选项卡→【标注】面板→【圆心标记】按钮
工具栏：【标注】工具栏中【圆心标记】按钮
命令行：ＤＩＭＣＥＮＴＥＲ
执行ＤＩＭＣＥＮＴＥＲ命令，ＡｕｔｏＣＡＤ提示：
选择圆弧或圆:
在该提示下选择圆弧或圆即可。
上一页
下一页
返回
４．３　标注
４.３.３　尺寸标注编辑
１.修改尺寸文字
修改已有尺寸的尺寸文字。在命令提示行输入ＤＤＥＤＩＴ 即可执行ＤＤＥＤＩＴ 命令，ＡｕｔｏＣＡＤ提示：
选择注释对象或［放弃(u)］!
在该提示下选择尺寸，ＡｕｔｏＣＡＤ弹出【文字编辑器】工具栏，并将所选择尺寸的尺寸文字设置为编辑状态，用户可直接对其进行修改，如修改尺寸值、修改或添加公差等。
上一页
下一页
返回
４．３　标注
２.修改尺寸文字的位置
修改已标注尺寸的尺寸文字的位置。
命令执行方式及功能如下：
功能区：【注释】选项卡→【标注】面板→编辑文字标注的按钮
工具栏：【标注】工具栏中编辑文字标注的按钮
命令行：ＤＩＭＴＥＤＩＴ
执行ＤＩＭＴＥＤＩＴ命令，ＡｕｔｏＣＡＤ提示：
选择标注:(选择尺寸)
为标注文字指定新位置或厅左对齐(L>)/右对齐(R)/居中(c)/默认((H) /角度(A)]:
上一页
下一页
返回
４．３　标注
“为标注文字指定新位置”选项用于确定尺寸文字的新位置，通过鼠标将尺寸文字拖动到新位置后单击拾取键即可；“左对齐（Ｌ）”和“右对齐（Ｒ）”选项仅对非角度标注起作用，它们分别决定尺寸文字是沿尺寸线左对齐还是右对齐；“居中（Ｃ）”选项可将尺寸文字放在尺寸线的中间；“默认（Ｈ）”选项将按默认位置、方向放置尺寸文字；“角度（Ａ）”选项可以使尺寸文字旋转指定的角度。
３? 用ＤＩＭＥＤＩＴ命令编辑尺寸
ＤＩＭＥＤＩＴ命令用于编辑已有尺寸。利用【标注】工具栏上的（编辑标注）按钮可启动该命令。执行ＤＩＭＥＤＩＴ命令，ＡｕｔｏＣＡＤ提示：
愉入标注编辑类型[默认(H)/新建(N)/旋转(R)/倾抖(O]<默认>:
上一页
下一页
返回
４．３　标注
“默认（Ｈ）”选项会按默认位置和方向放置尺寸文字。“新建（Ｎ）”选项用于修改尺寸文字。“旋转（Ｒ）”选项可将尺寸文字旋转指定的角度。“倾斜（Ｏ）”选项可使非角度标注的尺寸界线旋转一角度。
４.翻转标注箭头
更改尺寸标注上每个箭头的方向。具体操作是：首先选择要改变方向的箭头，然后在绘图区域单击鼠标右键，从弹出的快捷菜单中选择【翻转箭头】命令，即可实现尺寸箭头的翻转。
上一页
下一页
返回
４．３　标注
５.调整标注间距
用户可以调整平行尺寸线之间的距离。
命令执行方式及功能如下：
下拉菜单：【标注】→【标注间距】
功能区：【注释】选项卡→【标注】面板→【调整间距】按钮
工具栏：【标注】工具栏中【调整间距】按钮
命令行：ＤＩＭＳＰＡＣＥ
执行ＤＩＭＳＰＡＣＥ命令，ＡｕｔｏＣＡＤ提示：
上一页
下一页
返回
４．３　标注
选择基准标注:(选择作为基准的尺寸)
选择要产生间距的标注:(依次选择要调整间距的尺寸)
选择要产生间距的标注:(按Enter键)
输入值或【自动(A）]<自动>:
如果输入距离值后按Ｅｎｔｅｒ键，ＡｕｔｏＣＡＤ调整各尺寸线的位置，使它们之间的距离值为指定的值。如果直接按Ｅｎｔｅｒ键，ＡｕｔｏＣＡＤ会自动调整尺寸线的位置。
上一页
返回
图４.１　【文字样式】对话框
返回
表４.１　特殊符号的代码表示
返回
图４.２　多行文字编辑器
返回
图４.３　【表格样式】对话框
返回
图４.４　【创建新的表格样式】对话框
返回
图４.５　【新建表格样式：表格１】对话框
返回
图４.６　【插入表格】对话框
返回
图４.７　【文字格式】窗口
返回
图４.８　尺寸标注的构成
返回
图４.９　【标注样式管理器】对话框
返回
图４.１０　【创建新标注样式】对话框
返回
图４.１１　【新建标注样式】对话框
返回

展开更多......

收起↑
