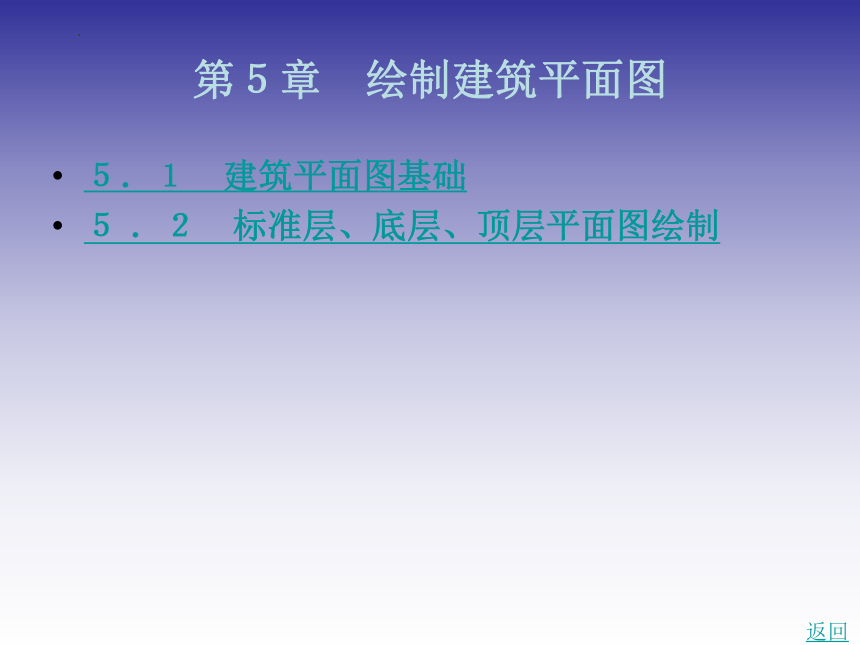

第５章　绘制建筑平面图
５．１　建筑平面图基础
５ ．２　标准层、底层、顶层平面图绘制
返回
５ ．１　建筑平面图基础

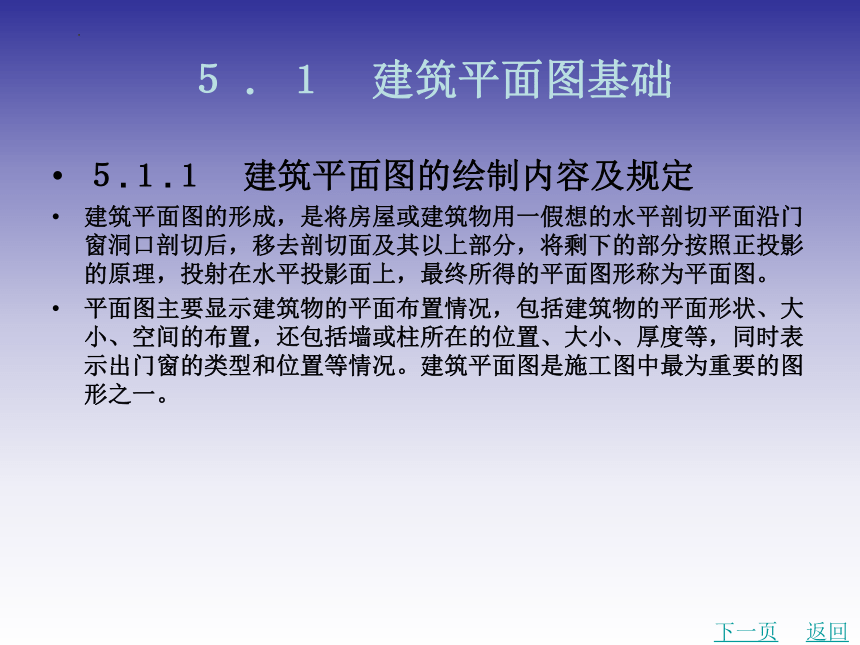

５.１.１　建筑平面图的绘制内容及规定
建筑平面图的形成，是将房屋或建筑物用一假想的水平剖切平面沿门窗洞口剖切后，移去剖切面及其以上部分，将剩下的部分按照正投影的原理，投射在水平投影面上，最终所得的平面图形称为平面图。
平面图主要显示建筑物的平面布置情况，包括建筑物的平面形状、大小、空间的布置，还包括墙或柱所在的位置、大小、厚度等，同时表示出门窗的类型和位置等情况。建筑平面图是施工图中最为重要的图形之一。
下一页
返回
５ ．１　建筑平面图基础

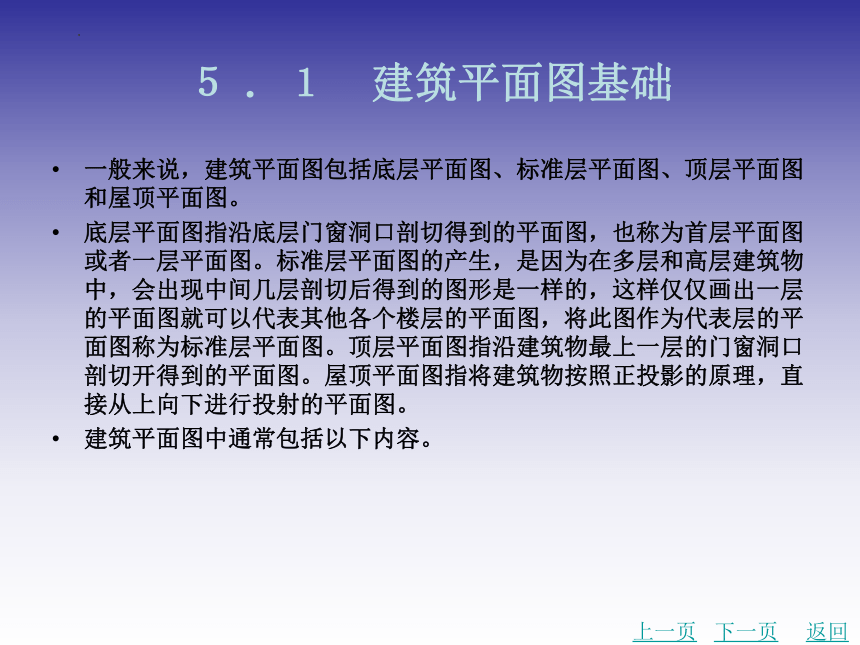

一般来说，建筑平面图包括底层平面图、标准层平面图、顶层平面图和屋顶平面图。
底层平面图指沿底层门窗洞口剖切得到的平面图，也称为首层平面图或者一层平面图。标准层平面图的产生，是因为在多层和高层建筑物中，会出现中间几层剖切后得到的图形是一样的，这样仅仅画出一层的平面图就可以代表其他各个楼层的平面图，将此图作为代表层的平面图称为标准层平面图。顶层平面图指沿建筑物最上一层的门窗洞口剖切开得到的平面图。屋顶平面图指将建筑物按照正投影的原理，直接从上向下进行投射的平面图。
建筑平面图中通常包括以下内容。
上一页
下一页
返回
５ ．１　建筑平面图基础

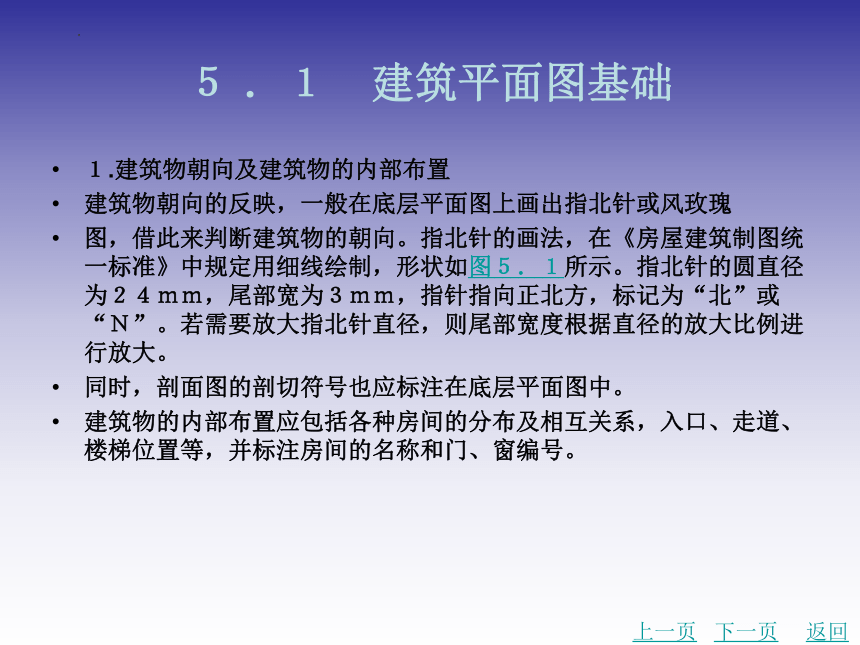

１.建筑物朝向及建筑物的内部布置
建筑物朝向的反映，一般在底层平面图上画出指北针或风玫瑰
图，借此来判断建筑物的朝向。指北针的画法，在《房屋建筑制图统一标准》中规定用细线绘制，形状如图５．１所示。指北针的圆直径为２４ｍｍ，尾部宽为３ｍｍ，指针指向正北方，标记为“北”或“Ｎ”。若需要放大指北针直径，则尾部宽度根据直径的放大比例进行放大。
同时，剖面图的剖切符号也应标注在底层平面图中。
建筑物的内部布置应包括各种房间的分布及相互关系，入口、走道、楼梯位置等，并标注房间的名称和门、窗编号。
上一页
下一页
返回
５ ．１　建筑平面图基础

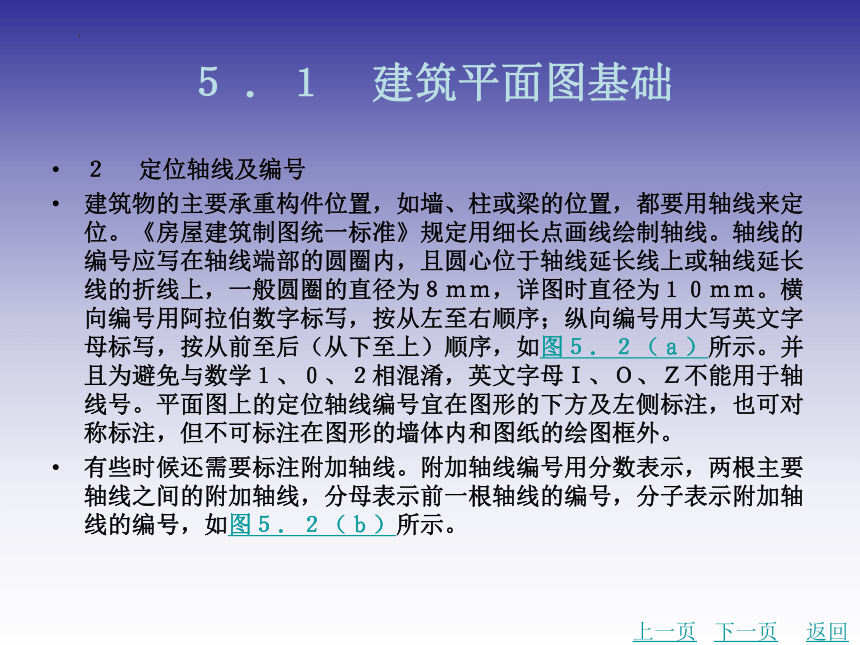

２? 定位轴线及编号
建筑物的主要承重构件位置，如墙、柱或梁的位置，都要用轴线来定位。《房屋建筑制图统一标准》规定用细长点画线绘制轴线。轴线的编号应写在轴线端部的圆圈内，且圆心位于轴线延长线上或轴线延长线的折线上，一般圆圈的直径为８ｍｍ，详图时直径为１０ｍｍ。横向编号用阿拉伯数字标写，按从左至右顺序；纵向编号用大写英文字母标写，按从前至后（从下至上）顺序，如图５．２（ａ）所示。并且为避免与数学１、０、２相混淆，英文字母Ｉ、Ｏ、Ｚ不能用于轴线号。平面图上的定位轴线编号宜在图形的下方及左侧标注，也可对称标注，但不可标注在图形的墙体内和图纸的绘图框外。
有些时候还需要标注附加轴线。附加轴线编号用分数表示，两根主要轴线之间的附加轴线，分母表示前一根轴线的编号，分子表示附加轴线的编号，如图５．２（ｂ）所示。
上一页
下一页
返回
５ ．１　建筑平面图基础

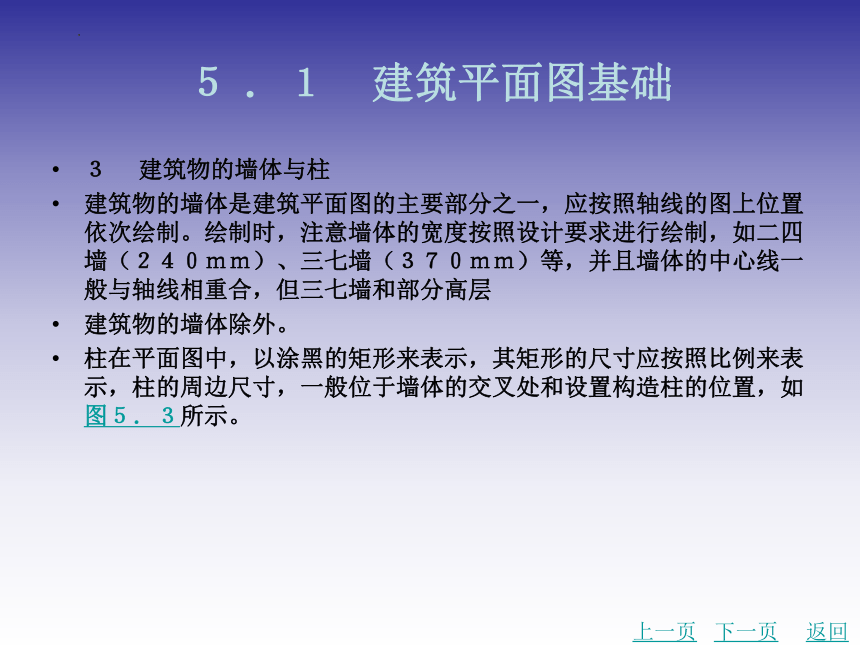

３? 建筑物的墙体与柱
建筑物的墙体是建筑平面图的主要部分之一，应按照轴线的图上位置依次绘制。绘制时，注意墙体的宽度按照设计要求进行绘制，如二四墙（２４０ｍｍ）、三七墙（３７０ｍｍ）等，并且墙体的中心线一般与轴线相重合，但三七墙和部分高层
建筑物的墙体除外。
柱在平面图中，以涂黑的矩形来表示，其矩形的尺寸应按照比例来表示，柱的周边尺寸，一般位于墙体的交叉处和设置构造柱的位置，如图５．３所示。
上一页
下一页
返回
５ ．１　建筑平面图基础

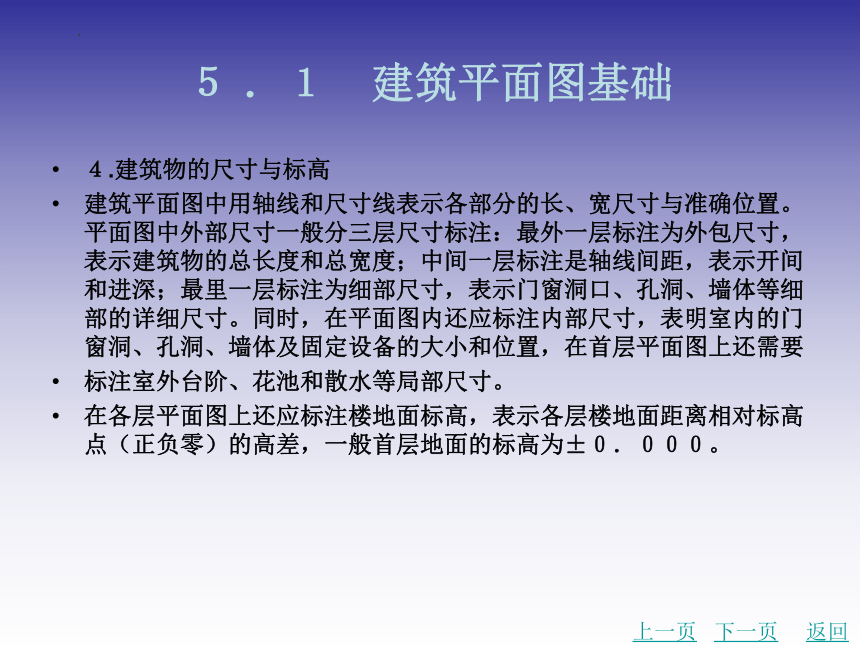

４.建筑物的尺寸与标高
建筑平面图中用轴线和尺寸线表示各部分的长、宽尺寸与准确位置。平面图中外部尺寸一般分三层尺寸标注：最外一层标注为外包尺寸，表示建筑物的总长度和总宽度；中间一层标注是轴线间距，表示开间和进深；最里一层标注为细部尺寸，表示门窗洞口、孔洞、墙体等细部的详细尺寸。同时，在平面图内还应标注内部尺寸，表明室内的门窗洞、孔洞、墙体及固定设备的大小和位置，在首层平面图上还需要
标注室外台阶、花池和散水等局部尺寸。
在各层平面图上还应标注楼地面标高，表示各层楼地面距离相对标高点（正负零）的高差，一般首层地面的标高为±０．０００。
上一页
下一页
返回
５ ．１　建筑平面图基础

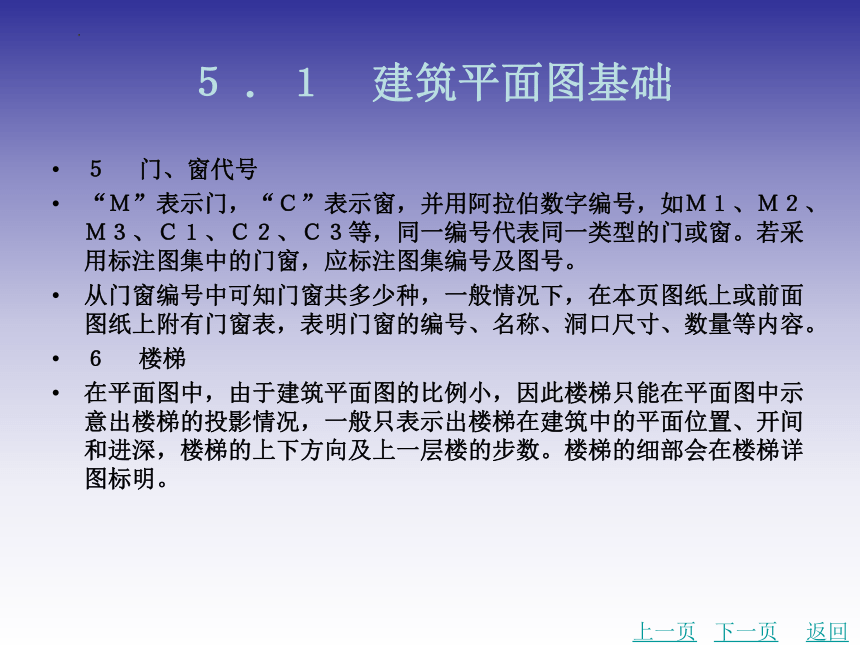

５? 门、窗代号
“Ｍ”表示门，“Ｃ”表示窗，并用阿拉伯数字编号，如Ｍ１、Ｍ２、Ｍ３、Ｃ１、Ｃ２、Ｃ３等，同一编号代表同一类型的门或窗。若采用标注图集中的门窗，应标注图集编号及图号。
从门窗编号中可知门窗共多少种，一般情况下，在本页图纸上或前面图纸上附有门窗表，表明门窗的编号、名称、洞口尺寸、数量等内容。
６? 楼梯
在平面图中，由于建筑平面图的比例小，因此楼梯只能在平面图中示意出楼梯的投影情况，一般只表示出楼梯在建筑中的平面位置、开间和进深，楼梯的上下方向及上一层楼的步数。楼梯的细部会在楼梯详图标明。
上一页
下一页
返回
５ ．１　建筑平面图基础
７.附属设施
根据建筑物的不同使用要求，有些时候会在建筑物的内部设置壁柜、吊柜、厨房设备、卫生间设备等，在建筑物外部还设有散水、台阶、雨水管等附属设施。附属设施绘制时，只在平面图中表示出平面位置，具体做法查询相应的图集或详图。
５.１.２　建筑平面图绘制步骤
绘制建筑平面图时，要求按照一定的步骤，做到节约时间并能最大限度地绘制准确。
一般来说，建筑平面图的绘制步骤包括以下几个环节。
（１）设置图层：根据图纸的需要，设置轴线、轴线编号、墙体、门窗、楼梯、室内标注、尺寸标注、说明等图层，并根据实际情况添加其他类型的图层。
上一页
下一页
返回
５ ．１　建筑平面图基础

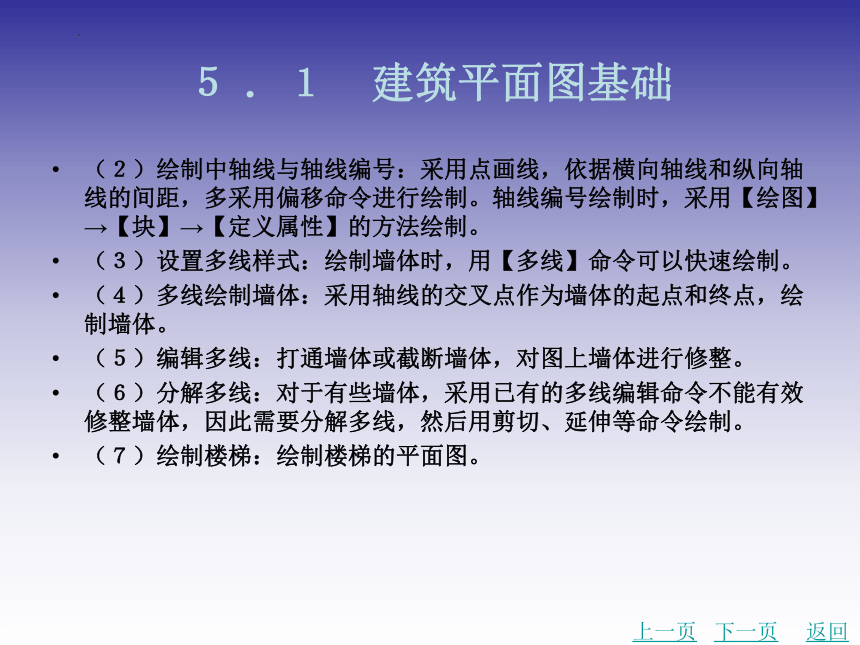

（２）绘制中轴线与轴线编号：采用点画线，依据横向轴线和纵向轴线的间距，多采用偏移命令进行绘制。轴线编号绘制时，采用【绘图】→【块】→【定义属性】的方法绘制。
（３）设置多线样式：绘制墙体时，用【多线】命令可以快速绘制。
（４）多线绘制墙体：采用轴线的交叉点作为墙体的起点和终点，绘制墙体。
（５）编辑多线：打通墙体或截断墙体，对图上墙体进行修整。
（６）分解多线：对于有些墙体，采用已有的多线编辑命令不能有效修整墙体，因此需要分解多线，然后用剪切、延伸等命令绘制。
（７）绘制楼梯：绘制楼梯的平面图。
上一页
下一页
返回
５ ．１　建筑平面图基础
（８）门窗开窗洞与门窗绘制：门窗在平面图位置位于墙体内，因此在墙体绘制完成后，“打断”墙体绘制门和窗，其中窗在绘制时，可采用定义“块”的方法。
（９）说明：编写图纸文字说明部分。
（１０）填充：柱、填充墙、建筑材料表示等部分进行填充。
（１１）标注：进行图纸的三层尺寸标注。
上述内容绘制完成后，检查校正后完成图纸的绘制
上一页
下一页
返回
５ ．１　建筑平面图基础

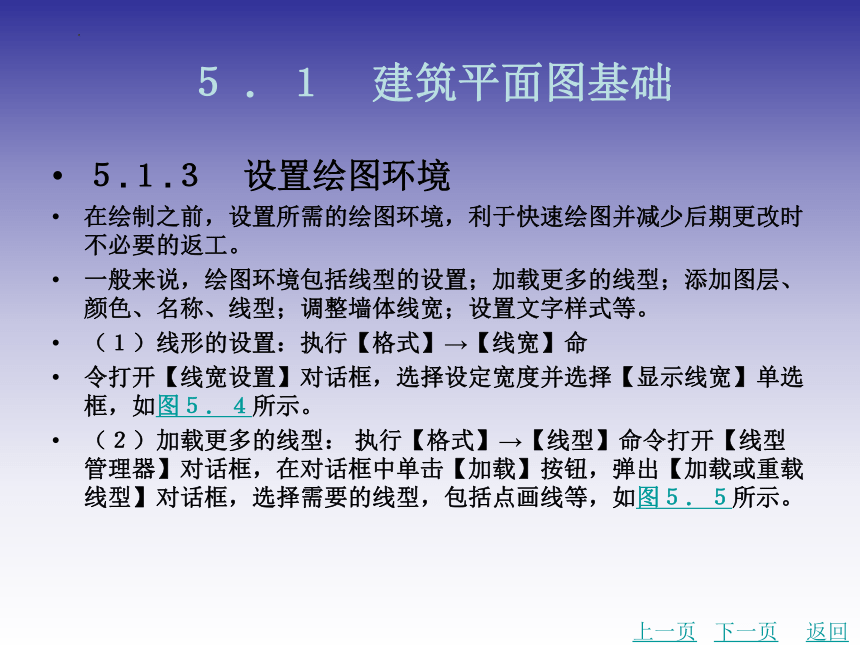

５.１.３　设置绘图环境
在绘制之前，设置所需的绘图环境，利于快速绘图并减少后期更改时不必要的返工。
一般来说，绘图环境包括线型的设置；加载更多的线型；添加图层、颜色、名称、线型；调整墙体线宽；设置文字样式等。
（１）线形的设置：执行【格式】→【线宽】命
令打开【线宽设置】对话框，选择设定宽度并选择【显示线宽】单选框，如图５．４所示。
（２）加载更多的线型： 执行【格式】→【线型】命令打开【线型管理器】对话框，在对话框中单击【加载】按钮，弹出【加载或重载线型】对话框，选择需要的线型，包括点画线等，如图５．５所示。
上一页
下一页
返回
５ ．１　建筑平面图基础
（３）添加图层、颜色、名称、线型：如图５．６所示，执行【格式】→【图层】命令，弹出【图层特性管理器】对话框，设置所需要的图层。
（４）调整墙体线宽：根据国家制图标准，以不同的线宽表示图形上的主次关系。在【图层特性管理器】对话框中相应图层的线宽位置单击鼠标，弹出【线宽】对话框，设置所需要的不同的线宽，如图５．７所示。
（５）设置图形界限：执行【格式】→【图形界限】命令，或在命令行中直接输入ＬＩＭＩＴＳ并按Ｅｎｔｅｒ键，指定左下角点或直接按Ｅｎｔｅｒ键，再输入“８４１００，５９４００”并按Ｅｎｔｅｒ键，随后执行【视图】→【缩放】→【全部】命令，把新设置的图形界限全部显示在当前窗口中，如下所示。
上一页
下一页
返回
５ ．１　建筑平面图基础
（６）设置图形单位和精度格式：按图５．８（ａ）所示执行【格式】→【单位】命令，弹出【图形单位】对话框，如图５．８（ｂ）所示。单位精度更改为０．０，单位为毫米，保留小数点，也可在尺寸标注时检验图形绘制是否正确。
（７）设置线型比例：执行【格式】→【线型】命令打开【线型管理器】对话框，在对话框中单击【显示细节】按钮，查看线型是否为１．０，如图５．９所示。
上一页
下一页
返回
５ ．１　建筑平面图基础
（８）设置文字样式：建筑制图中，文字样式采用“仿宋”字体。执行【格式】→【文字样式】命令，打开【文字样式】对话框
（图５．１０），取消选中【使用大字体】复选框，在【字体名】下拉列表框中选择“仿宋ＧＢ＿２３１２”，更改文字高度为４００，如图５．１０所示。通常不设置字体大小，因为在【文字样式】对话框中设置文字高度，会使整个文本的文字高度一致且不变，故字体大小在【单行文字】、【多行文字】、【尺寸标注样式】等不同命令下设置，同一文本可具有多个文字高度。
（９）设置图层：如图５．１１所示，依据平面图需要设置图层，更改图层名称。
上一页
下一页
返回
５ ．１　建筑平面图基础
５.１.４　绘制轴线网
绘制中轴线，在轴线图层状态下，执行【绘图】→【构造线】（通常使用【直线】命令绘制一直线段）命令，在绘图区单击并拖曳，最后按Ｅｓｃ退出命令，绘制一条水平的构造线（直线段），向下依次【偏移】水平构造线的距离为８００、６００、６００、２１００、９００、２１００、２１００、４２００，得到纵向轴线，如图５．１２所示；绘制一条垂直的构造线（直线段），用【偏移】命令向右偏移距离为１２００、１５００、１２００、６００、２１００、３５００、１０００、１４００、１４００、１０００、３５００、
２１００、６００、１２００、１５００、１２００，按顺序得到由
横向轴线，如图５．１３所示。
在轴线网绘制完成后，在“轴线编号”图层状态下绘制轴线编号。
上一页
下一页
返回
５ ．１　建筑平面图基础
５.１.５　绘制建筑的墙体
先设置多线样式：执行【格式】→【多线样式】命令，打开【多线样式】对话框，在对话框中单击【新建】按钮，弹出【创建新的多线样式】对话框，在对话框中重新命名所绘多线的样式名称，如所绘墙体为２４０墙体（图５．１４）；然后单击【继续】按钮进行修改，如图５．１５所示。
依据图纸绘制墙体，选择各个轴线的交点作为墙体绘制的起点或终点，从左侧向右侧依次绘制。绘制过程中，可以单击图层工具栏中轴线图层“灯泡”，关闭此图层。
上一页
下一页
返回
５ ．１　建筑平面图基础
在所有的轴线交点连接完成后，执行【修改】→【对象】→【多线】命令，打开【多线编辑工具】对话框，在对话框中选择【角点结合】或【Ｔ 形闭合】等选项，如图５．１６所示。在绘图区修改两条相交多线后，按Ｅｓｃ键退出，重复修改，选中夹点并拖曳位置，从而修整墙体。
最终得到的墙体整体图形如图５．１７所示。
５.１.６　绘制柱子
在墙体绘制完成的基础上选择“柱”图层，依据图纸绘制。先独立绘制一个４００×４００矩形，然后填充，可应用“创建块”的模式逐个绘制。同时，将构筑墙填充在图上，如图５．１８所示。绘制单个“柱”的命令行如下。
上一页
下一页
返回
５ ．１　建筑平面图基础
命令:polygon
愉入边的数目<4>:
指定正多边形的中心点或边(E)〕:
愉入选项内接于圆(z)/外切于圆(c)]:I
指定圆的半径:400
命令:bhatch
系统弹出【图案填充和渐变色】对话框，在对话框内选择适当的填充图案后，在【边界】选项区域中单击【添加：拾取点】按钮 ，系统临时关闭对话框，并在命令行中提示如下：
上一页
下一页
返回
５ ．１　建筑平面图基础
拾取内部点或选择对象(s) /删除边界(B>〕 (单击矩形内部任一点
正在选择所有可见对象…
正在分析所选数据…
正在分析内部孤岛…
拾取内部点或厅选择对象(s)/删除边界(B)]:
(按Enter键返回图案填充和渐变色〕对话框)
在【图案填充和渐变色】对话框中单击【确定】按钮，从而绘制单个柱。
上一页
下一页
返回
５ ．１　建筑平面图基础
５.１.７　绘制门窗
首先将墙体打断开窗洞（执行【绘图】→【直线】→【修改】→【偏移】命令），再左右【修剪】，执行【直线】命令垂直绘制并取墙体的厚度为高（可在同一处绘制两条直线段，在直线段偏移后，所留下的直线段与偏移后的直线段用来修剪墙体），直线段偏移时，偏移距离为门的宽度。切换到“门窗”图层绘图，直线长度６００，圆弧采用【起点、端点、角度】方式绘制，角度９０°。重复绘出其他门。绘制Ｍ１的命令行如下。
上一页
下一页
返回
５ ．１　建筑平面图基础
命令:line指定第一点:(轴线⑥与轴线⑧左侧墙体的上部点)
指定下一点或放弃(U)〕:(单击轴线⑥与轴线⑧左侧墙体的下部点)
指定下一点或放弃(U)〕:(按Enter键)
命令:OFFSET
当前设置:删除源=否图层=源OFFSETGAPTYPE=0
指定偏移距离或[通过(T) /删除((E) /图层(L)}<8o0>:800
选择要偏移的对象;或退出((E) /放弃(U)]<退出>:
(上述绘制的直线段)
指定要偏移的那一侧上的点;或[退出((E) /多个((M) /放弃(U)]<退出>:
(按Enter键)
命令:trim
当前设置:投影=UCS，边=无
上一页
下一页
返回
５ ．１　建筑平面图基础
选择剪切边…
选择对象或<全部选择>:找到1个
选择对象:找到1个;总计2个
选择对象:(按Enter键)
选择要修剪的对象;或按住Shift键选择要延伸的对象;或
[栏选(F) /窗交(C) /投影(P)/边((E) /删除((R) /放弃(u)]:
(修剪上侧墙体)
选择要修剪的对象;或按住Shift键选择要延伸的对象;或
[栏选(F) /窗交(C) /投影(P)/边((E) /删除((R) /放弃(u)]:指定对角点:
(修剪下侧墙体)
上一页
下一页
返回
５ ．１　建筑平面图基础
选择要修剪的对象;或按住Shift键选择要延伸的对象;或
[栏选(F) /窗交(C) /投影(P)/边((E) /删除(R) /放弃(u)]:
(按Enter键)
此时门洞已开，绘制门的命令行如下。
命令:1土ne
指定第一点:(轴线⑥与轴线⑧左侧墙体与轴线⑧交点)
指定下一点或[放弃(u)〕
指定下一点或[放弃(u)]:。;600(按Enter键)
命令:arc指定圆弧的起点或[圆心(C)](上述所绘点)
上一页
下一页
返回
５ ．１　建筑平面图基础
指定圆弧的第二个点或圆心(C) /端点((E)]: e
指定圆弧的端点:
(轴线④与轴线卿的右侧墙体与轴线卿的交点)
指定圆弧的圆心或角度((A) /方向(D)/半径((R)]: a指定包含角:90
(按Enter键)
绘窗户采用[直线]或[矩形]命令，在已开的窗洞绘制。绘制C2的命令行如下所示，C2窗的宽度为1 500 mm
命令:line指定第一点:
指定下一点或[放弃(u)]
指定下一点或[放弃(u)]: @ 1 500,。
上一页
下一页
返回
５ ．１　建筑平面图基础
命令: (按Enter键)
命令:OFFECT
当前设置:删除源一否图层一源OFFSETGAPTYPE=0
指定偏移距离或[通过(T) /删除((E) /图层(z)]: 70
选择要偏移的对象;或[退出((E) /放弃(u)]<退出>:(单击直线)
指定要偏移的那一侧上的点，或[退出(E)/多个(M)/放弃(u)<退出>:
(按Enter键)
门窗的最终绘制效果如图５．２０所示。
上一页
下一页
返回
５ ．１　建筑平面图基础
５.１.８　绘制楼梯
绘制楼梯的方法是先绘制横线，再【阵列】出所有台阶，然后画中间扶手。行为台阶数，列为上下两边；步子宽度为楼梯总长减少１６０扶手再除以２，如图５．１９所示。
５.１.９　绘制阳台
在墙体绘制完成的基础上，打开“阳台”图层，用【多线】或【直线】命令绘制阳台，并注意阳台的尺寸大小与厚度。左上处的阳台绘制若采用【多线】绘制命令，命令行如下。
上一页
下一页
返回
５ ．１　建筑平面图基础
命令:mline
当前设置:对正=上;比例=100. 00;样式=240
指定起点或对正(J)/比例(S) /样式(ST)]: J
愉入对正类型上(T)/无(z) /下(B)]<上>:B
当前设置:对正=下;比例=100. 00;样式=240
指定起点或对正(J)/比例(s) /样式( S T)]: s
愉入多线比例<100. 00>:160
当前设置:对正=下;比例=160. 00;样式=240
指定起点或对正(J)/比例(s) /样式(ST)]
指定下一点:
上一页
下一页
返回
５ ．１　建筑平面图基础
指定下一点或[放弃(u)]
指定下一点或[闭合(c) /放弃(u)]
阳台的内侧宽度为3 900 mm，高为1 800 mm，厚度为160 mm，多线的绘制按照该尺寸进行。所有阳台绘制效果如图5. 20所示。
５.１.１０　添加尺寸标注和文字说明
１.尺寸标注
执行【格式】→【标注样式】命令，系统弹出【标注样式管理器】对话框，在对话框中单击【修改】按钮，弹出如图５．２１所示对话框。其中【线】选项卡中设置超出尺寸线为３００，起点偏移量为５００；【符号和箭头】选项卡中设置为建筑标记，箭头大小为３００（图５．２１ ）；【文字】选项卡中尺寸线偏移大小设置为３００；【主单位】选项卡中精度设置为０。
上一页
下一页
返回
５ ．１　建筑平面图基础
同时可重复更改样式，以满足绘制要求。尺寸标注时，参照附图进行三层标注，标注过程中注意“夹点”的选择。
２.文字说明
执行【绘图】→【文字】→【多行文字】或【单行文字】命令，单击并拖曳，在对话框中输入“客厅”、“厨房”等内容，单击【确定】按钮，重复操作。其中，左侧部分的房屋建筑图文字说明如图５．２２所示。
上一页
返回
５．２标准层、底层、顶层平面图绘制
（１）标准层的绘制方法如上文所示，具体图形见图５．２３。
（２）底层平面图绘制步骤：
第一步，复制标准层作为绘制底层平面的基础，添加底层平面的其他内容。
第二步，底层平面图相对于标准层而言增加了散水、入门台阶等内容，其绘制方法与内容和标准层相近。
绘制的具体步骤如下：
１）复制标准层的轴线、墙体以及墙体以内的部分。
２）修改楼梯，绘制大门等内容。其中，大门的绘制采用【多线】、【直线】、【弧线】、【镜像】等命令。
下一页
返回
５．２标准层、底层、顶层平面图绘制
绘制完成后，应用【镜像】命令，最终结果如图５．２４所示。
底层平面图的楼梯不同于标准层平面图，其楼梯的可见部分为上层楼梯部分，如图５．２５所示。
３）添加散水。散水围绕底层的墙体外围一周，宽度为５０ｃｍ。其底层平面图整体形式如图５．２６所示。
（３）顶层平面图绘制步骤：
第一步，复制标准层的图形作为顶层平面图的绘制基础。
第二步，添加女儿墙、坡顶等内容。
上一页
返回
图５.１　指北针
返回
图５.２　轴线标注方法
（ａ）定位轴线及其编号；（ｂ）附加轴线
返回
图５.３　墙与柱绘制示例
返回
图５.４　【线宽设置】对话框
返回
图５.５　加载或重载线型
返回
图５.６　图层设置
返回
图５.７　线宽调整
返回
图５.８　图形单位和精度设置
返回
图５.９　线型比例设定
返回
图５.１０　【文字样式】对话框
返回
图５.１１　图层的图名设置
返回
图５.１２　纵向轴线图
返回
图５.１３　横向轴线图
（ａ）下侧；（ｂ）上侧
返回
图５.１４　新建多线样式
返回
图５.１５　设置多线样式
返回
图５.１６　多线的修改
返回
图５.１７　墙体整体绘制效果
返回
图５.１８　柱的绘制效果
返回
图５.１９　楼梯绘制
（ａ）阵列设置；（ｂ）效果
返回
图５.２０　门窗及阳台绘制
返回
图５.２１　标注样式设置
返回
图５.２２　文字说明效果
返回
图５.２３　建筑标准层平面图
返回
图５.２４　底层平面图大门
返回
图５.２５　底层平面图楼梯
返回
图５.２６　底层平面图
