第4章　文字与表格
1
2
4
3
3
4.1创建文字样式
4.2创建单行文本
4.3创建多行文本
4.4编辑文本
返回
5
4.5表格使用

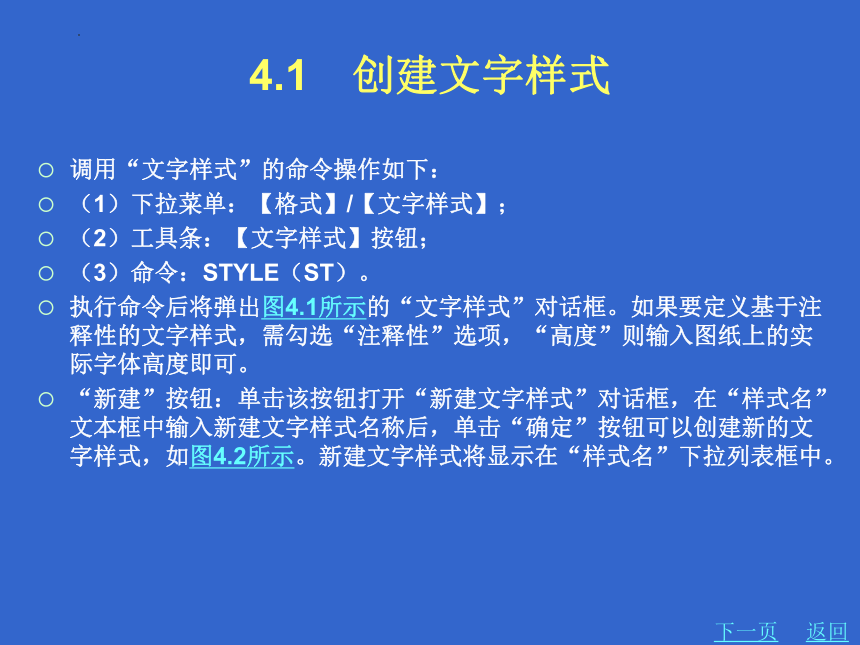

4.1　创建文字样式
调用“文字样式”的命令操作如下：
（1）下拉菜单：【格式】/【文字样式】；
（2）工具条：【文字样式】按钮；
（3）命令：STYLE（ST）。
执行命令后将弹出图4.1所示的“文字样式”对话框。如果要定义基于注释性的文字样式，需勾选“注释性”选项，“高度”则输入图纸上的实际字体高度即可。
“新建”按钮：单击该按钮打开“新建文字样式”对话框，在“样式名”文本框中输入新建文字样式名称后，单击“确定”按钮可以创建新的文字样式，如图4.2所示。新建文字样式将显示在“样式名”下拉列表框中。
下一页
返回

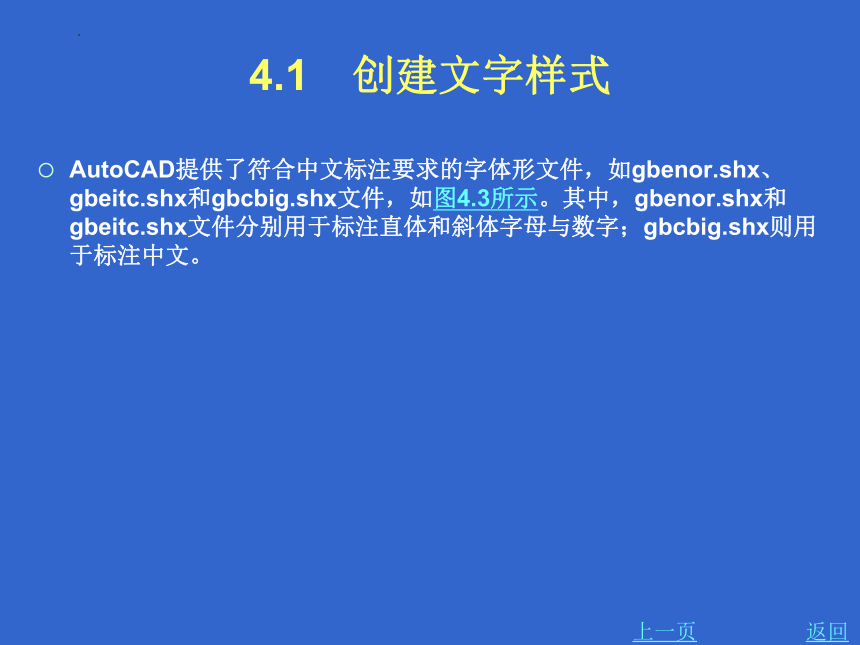

4.1　创建文字样式
AutoCAD提供了符合中文标注要求的字体形文件，如gbenor.shx、gbeitc.shx和gbcbig.shx文件，如图4.3所示。其中，gbenor.shx和gbeitc.shx文件分别用于标注直体和斜体字母与数字；gbcbig.shx则用于标注中文。
上一页
返回

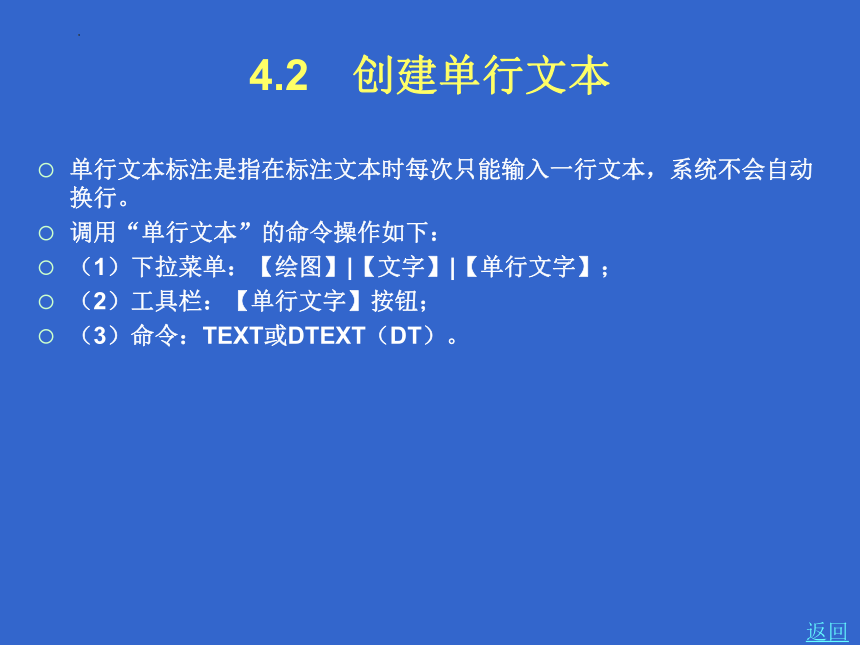

4.2　创建单行文本
单行文本标注是指在标注文本时每次只能输入一行文本，系统不会自动换行。
调用“单行文本”的命令操作如下：
（1）下拉菜单：【绘图】|【文字】|【单行文字】；
（2）工具栏：【单行文字】按钮；
（3）命令：TEXT或DTEXT（DT）。
返回

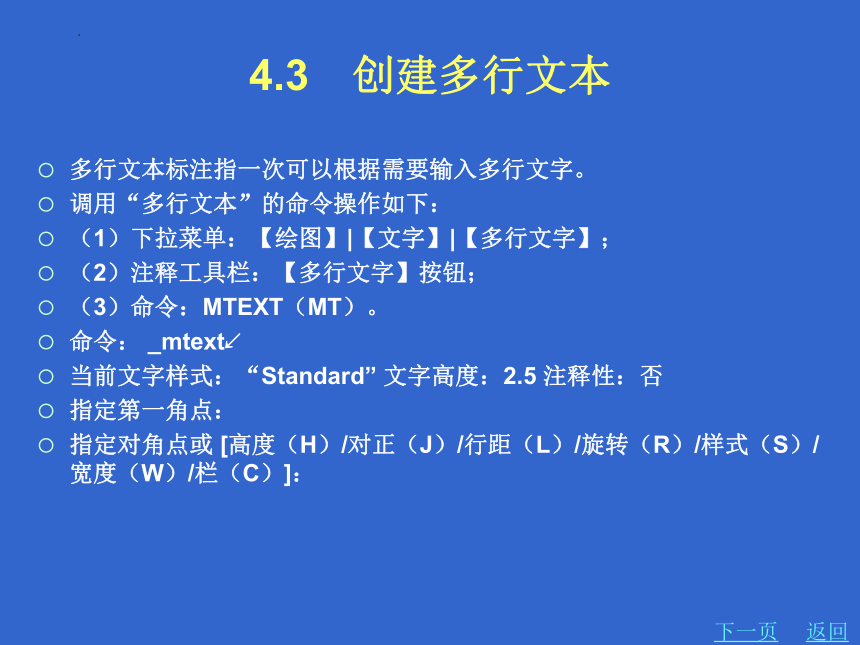

4.3　创建多行文本
多行文本标注指一次可以根据需要输入多行文字。
调用“多行文本”的命令操作如下：
（1）下拉菜单：【绘图】|【文字】|【多行文字】；
（2）注释工具栏：【多行文字】按钮；
（3）命令：MTEXT（MT）。
命令： _mtext↙
当前文字样式：“Standard” 文字高度：2.5 注释性：否
指定第一角点：
指定对角点或 [高度（H）/对正（J）/行距（L）/旋转（R）/样式（S）/宽度（W）/栏（C）]：
下一页
返回

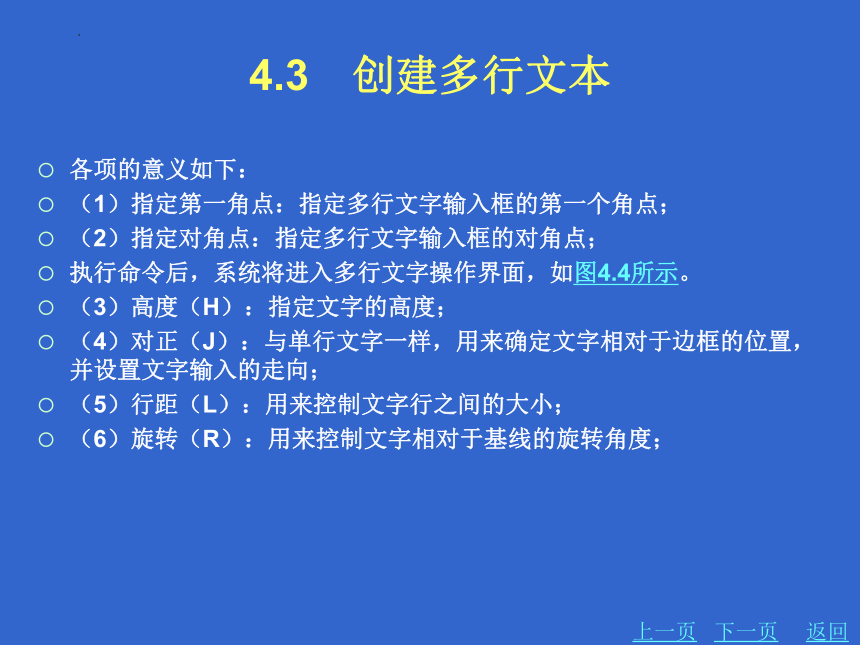

4.3　创建多行文本
各项的意义如下：
（1）指定第一角点：指定多行文字输入框的第一个角点；
（2）指定对角点：指定多行文字输入框的对角点；
执行命令后，系统将进入多行文字操作界面，如图4.4所示。
（3）高度（H）：指定文字的高度；
（4）对正（J）：与单行文字一样，用来确定文字相对于边框的位置，并设置文字输入的走向；
（5）行距（L）：用来控制文字行之间的大小；
（6）旋转（R）：用来控制文字相对于基线的旋转角度；
上一页
下一页
返回

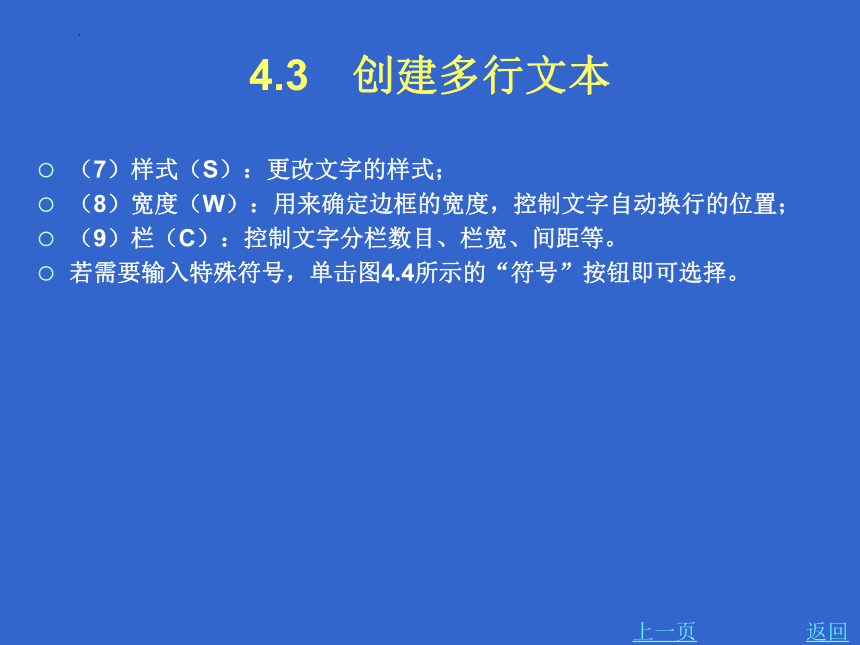

4.3　创建多行文本
（7）样式（S）：更改文字的样式；
（8）宽度（W）：用来确定边框的宽度，控制文字自动换行的位置；
（9）栏（C）：控制文字分栏数目、栏宽、间距等。
若需要输入特殊符号，单击图4.4所示的“符号”按钮即可选择。
上一页
返回
4.4　编辑文本
4.4.1　编辑单行文本
对于已经标注好的单行文字可以修改其文字特性和文字内容，修改文字内容可以双击文字在绘图区直接修改。修改文字特性可以通过修改文字样式来修改文字的颠倒、反向、垂直等效果，也可以选择文字，再单击鼠标右键，在弹出的快捷菜单中选择“编辑”命令，修改文字特性，如图4.5所示。
4.4.2　编辑多行文本
编辑多行文字内容可以直接双击文字，然后直接在绘图区域中修改文字内容。或者单击“文字”工具栏中的按钮，可以对文字进行编辑。也可以先选择文字，再单击鼠标右键，在弹出的快捷菜单中选择“编辑多行文字”命令。
返回

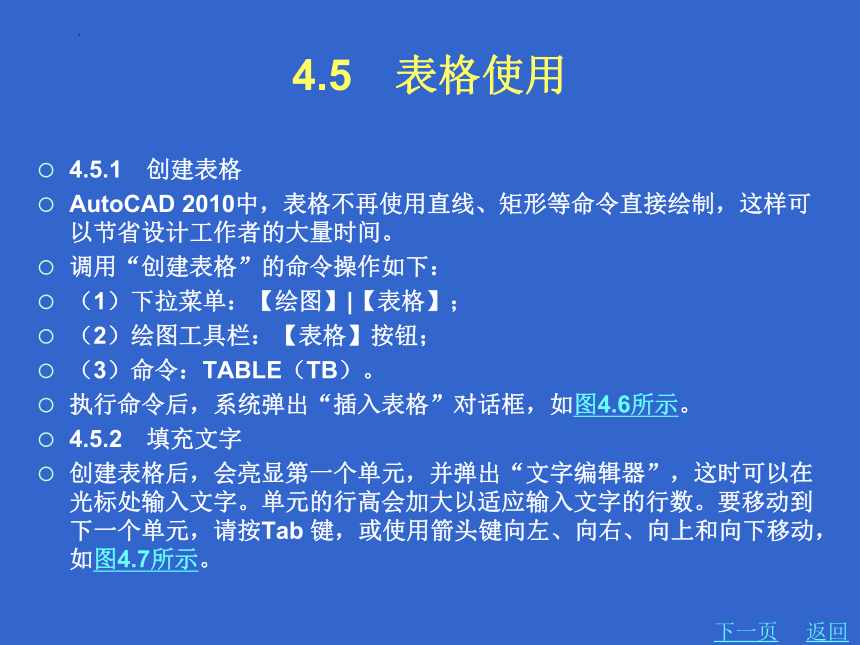

4.5　表格使用
4.5.1　创建表格
AutoCAD 2010中，表格不再使用直线、矩形等命令直接绘制，这样可以节省设计工作者的大量时间。
调用“创建表格”的命令操作如下：
（1）下拉菜单：【绘图】|【表格】；
（2）绘图工具栏：【表格】按钮；
（3）命令：TABLE（TB）。
执行命令后，系统弹出“插入表格”对话框，如图4.6所示。
4.5.2　填充文字
创建表格后，会亮显第一个单元，并弹出“文字编辑器”，这时可以在光标处输入文字。单元的行高会加大以适应输入文字的行数。要移动到下一个单元，请按Tab 键，或使用箭头键向左、向右、向上和向下移动，如图4.7所示。
下一页
返回
4.5　表格使用
输入文字后如图4.8所示。
在AutoCAD 2010中，可以应用数值运算，如求和、平均和计数等。选定表格单元后，可以从快捷菜单中插入公式。也可以打开在位文字编辑器，然后在表格单元中手动输入公式，如图4.9所示。
4.5.3　修改表格
表格创建完成后，用户可以单击该表格上的任意网格线以选中该表格，然后通过夹点来修改表格，如图4.10所示。
4.5.4　定义表格样式
表格的外观由表格样式控制，可以使用默认的STANDARD表格样式，也可以创建自己的表格样式。表格样式可以指定标题、列标题和数据行的格式。表格样式也可以为每种行的文字和网格线指定不同的对齐方式和外观。
上一页
下一页
返回
4.5　表格使用
调用“定义表格样式”的命令操作如下：
（1）下拉菜单：【格式】|【表格样式】；
（2）注释工具栏：【表格样式】按钮；
（3）命令：TABLESTYLE。
执行命令后，系统弹出“表格样式”对话框，如图4.11所示。
“新建”、“修改”按钮分别用于新建表格样式、修改已有的表格样式。
如果单击“表格样式”对话框中的按钮，AutoCAD弹出“创建新的表格样式”对话框，如图4.12所示。
通过对话框中的“基础样式”下拉列表选择基础样式，并在“新样式名”文本框中输入新样式的名称后（如输入“表格1”），单击“继续”按钮，AutoCAD弹出“新建表格样式：表格1”对话框，如图4.13所示。
上一页
返回
图4.1　“文字样式”对话框
返回
图4.2　“新建文字样式”对话框
返回
图4.3　设置文字字体
返回
图4.4　多行文字操作界面
返回
图4.5　修改文字特性
返回
图4.6　“插入表格”对话框
返回
图4.7　表格文字编辑操作界面
返回
图4.8　输入文字的结果
返回
图4.9　表格单元中输入公式
返回
图4.10　修改表格
返回
图4.11　“表格样式”对话框
返回
图4.12　“创建新的表格样式”对话框
返回
图4.13　“新建表格样式：表格1”对话框
返回
返回
谢谢观赏
