(共47张PPT)

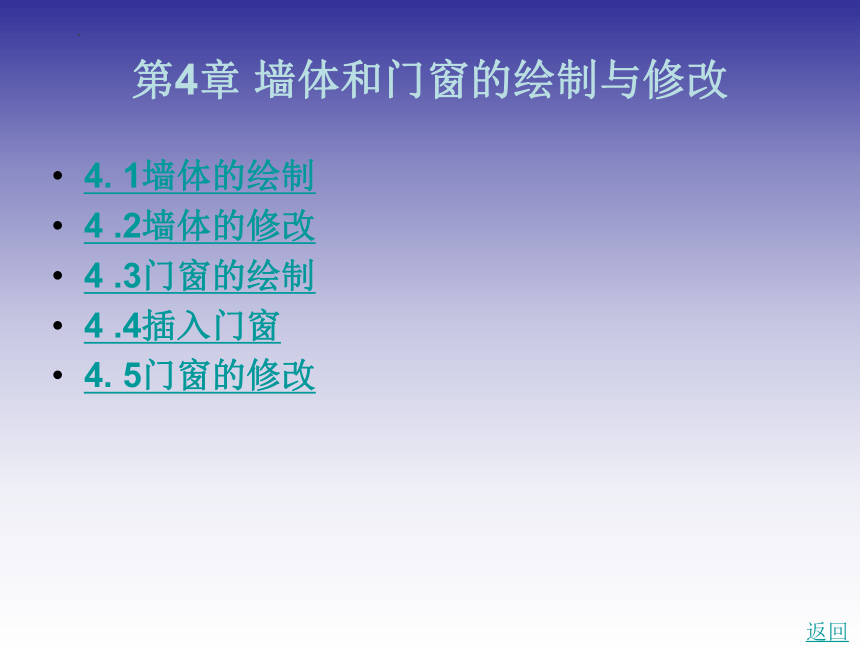

第4章 墙体和门窗的绘制与修改
4. 1墙体的绘制
4 .2墙体的修改
4 .3门窗的绘制
4 .4插入门窗
4. 5门窗的修改
返回

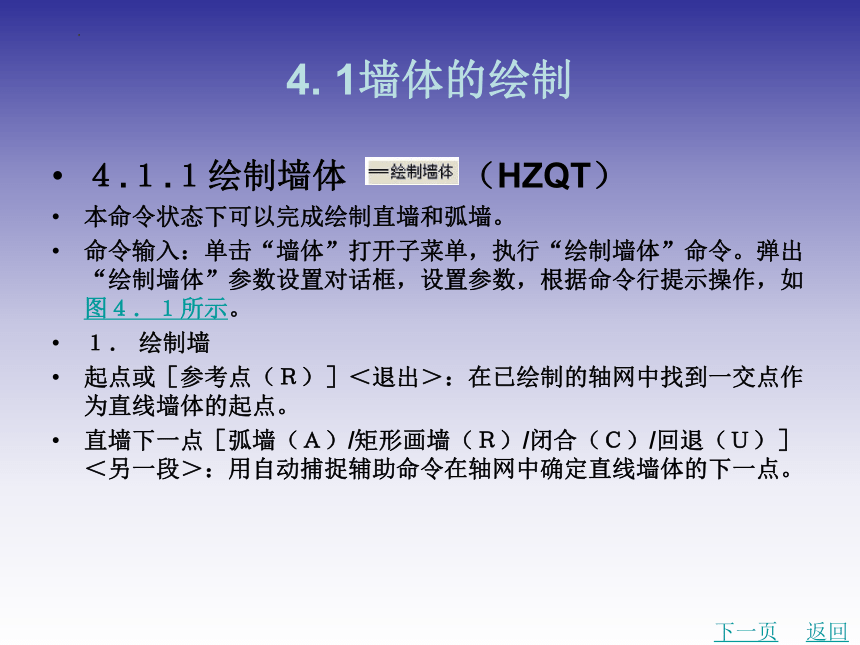

4. 1墙体的绘制
4.1.1绘制墙体 (HZQT)
本命令状态下可以完成绘制直墙和弧墙。
命令输入:单击“墙体”打开子菜单,执行“绘制墙体”命令。弹出“绘制墙体”参数设置对话框,设置参数,根据命令行提示操作,如图4.1所示。
1. 绘制墙
起点或[参考点(R)]<退出>:在已绘制的轴网中找到一交点作为直线墙体的起点。
直墙下一点[弧墙(A)/矩形画墙(R)/闭合(C)/回退(U)]<另一段>:用自动捕捉辅助命令在轴网中确定直线墙体的下一点。
下一页
返回
4. 1墙体的绘制

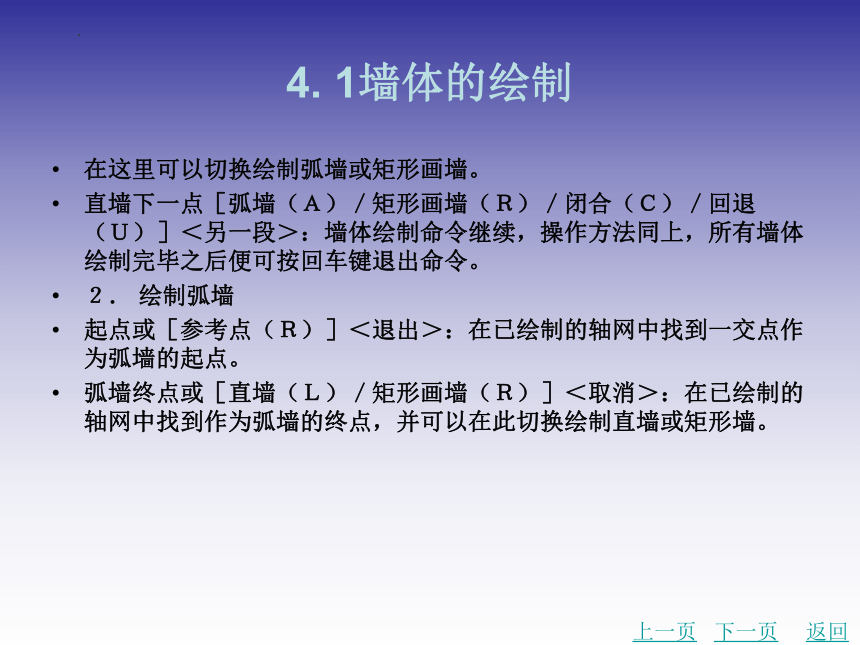

在这里可以切换绘制弧墙或矩形画墙。
直墙下一点[弧墙(A)/矩形画墙(R)/闭合(C)/回退(U)]<另一段>:墙体绘制命令继续,操作方法同上,所有墙体绘制完毕之后便可按回车键退出命令。
2. 绘制弧墙
起点或[参考点(R)]<退出>:在已绘制的轴网中找到一交点作为弧墙的起点。
弧墙终点或[直墙(L)/矩形画墙(R)]<取消>:在已绘制的轴网中找到作为弧墙的终点,并可以在此切换绘制直墙或矩形墙。
上一页
下一页
返回
4. 1墙体的绘制

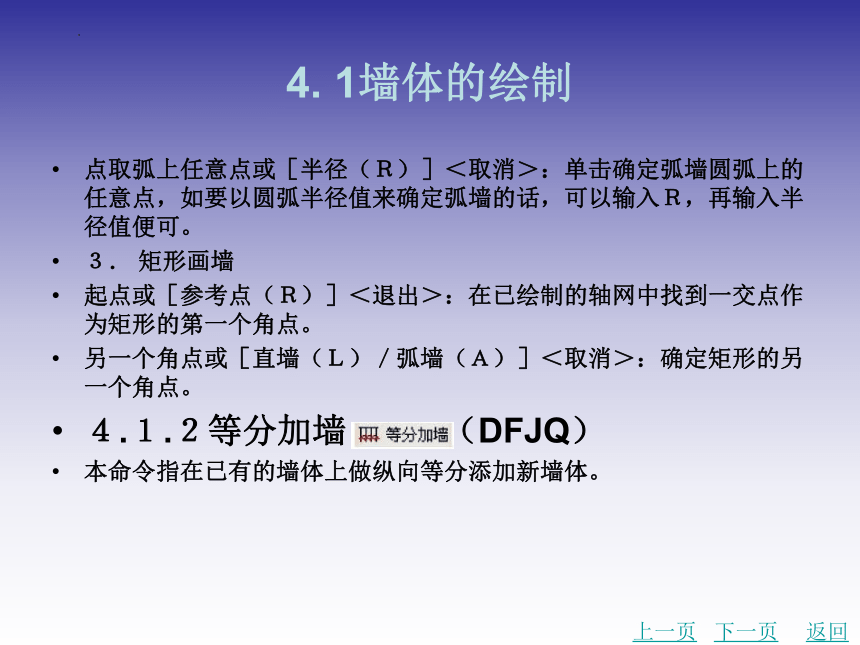

点取弧上任意点或[半径(R)]<取消>:单击确定弧墙圆弧上的任意点,如要以圆弧半径值来确定弧墙的话,可以输入R,再输入半径值便可。
3. 矩形画墙
起点或[参考点(R)]<退出>:在已绘制的轴网中找到一交点作为矩形的第一个角点。
另一个角点或[直墙(L)/弧墙(A)]<取消>:确定矩形的另一个角点。
4.1.2等分加墙 (DFJQ)
本命令指在已有的墙体上做纵向等分添加新墙体。
上一页
下一页
返回
4. 1墙体的绘制

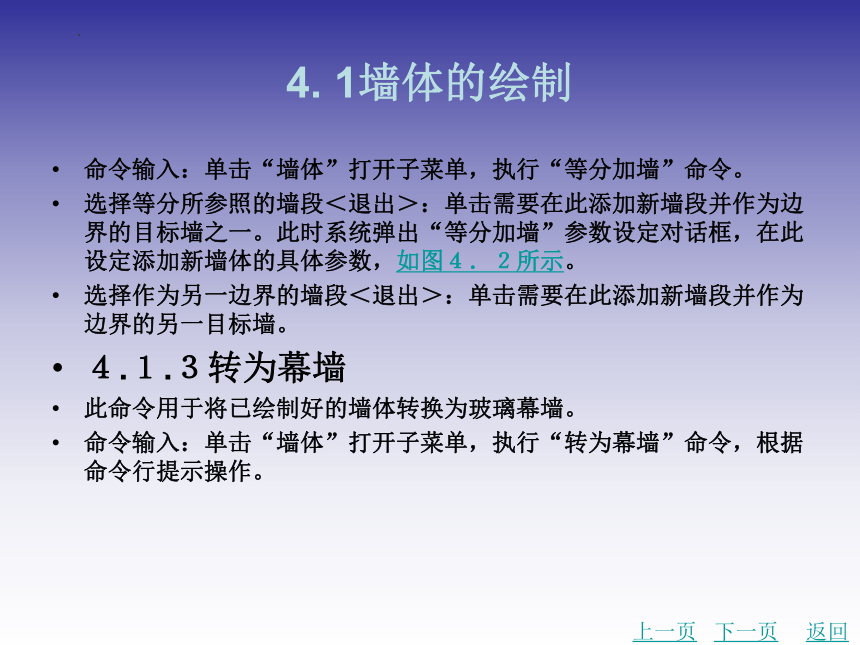

命令输入:单击“墙体”打开子菜单,执行“等分加墙”命令。
选择等分所参照的墙段<退出>:单击需要在此添加新墙段并作为边界的目标墙之一。此时系统弹出“等分加墙”参数设定对话框,在此设定添加新墙体的具体参数,如图4.2所示。
选择作为另一边界的墙段<退出>:单击需要在此添加新墙段并作为边界的另一目标墙。
4.1.3转为幕墙
此命令用于将已绘制好的墙体转换为玻璃幕墙。
命令输入:单击“墙体”打开子菜单,执行“转为幕墙”命令,根据命令行提示操作。
上一页
下一页
返回
4. 1墙体的绘制

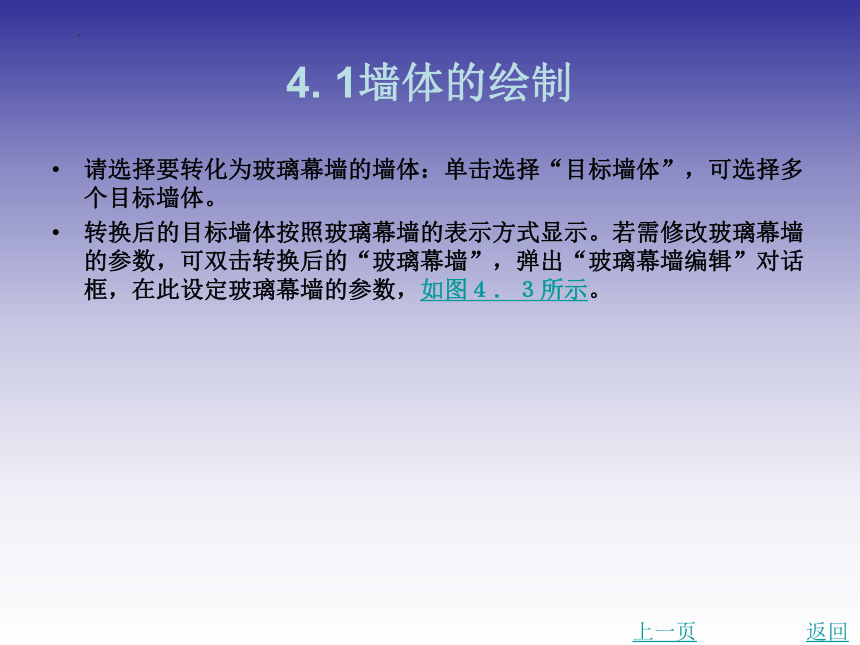

请选择要转化为玻璃幕墙的墙体:单击选择“目标墙体”,可选择多个目标墙体。
转换后的目标墙体按照玻璃幕墙的表示方式显示。若需修改玻璃幕墙的参数,可双击转换后的“玻璃幕墙”,弹出“玻璃幕墙编辑”对话框,在此设定玻璃幕墙的参数,如图4.3所示。
上一页
返回
4.2 墙体的修改

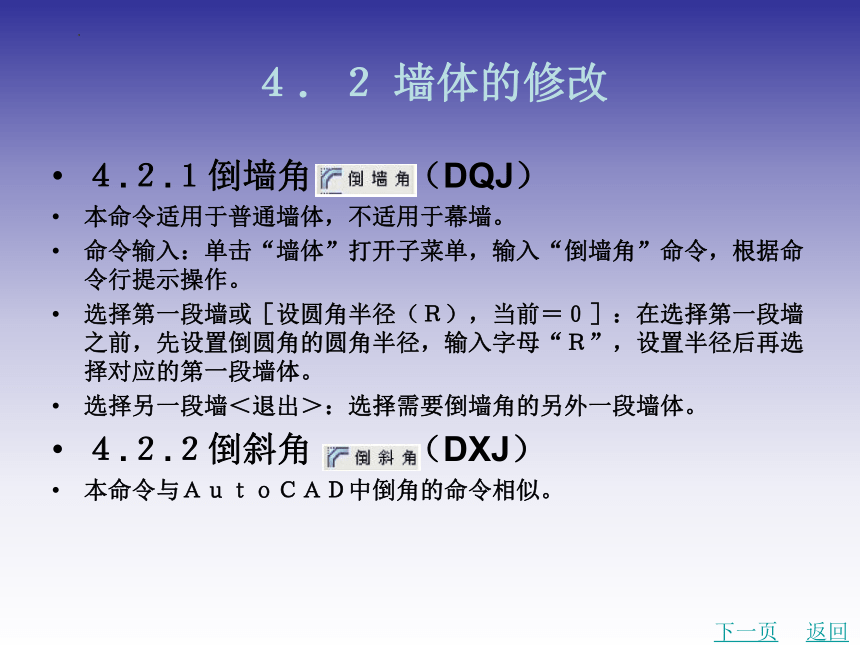

4.2.1倒墙角 (DQJ)
本命令适用于普通墙体,不适用于幕墙。
命令输入:单击“墙体”打开子菜单,输入“倒墙角”命令,根据命令行提示操作。
选择第一段墙或[设圆角半径(R),当前=0]:在选择第一段墙之前,先设置倒圆角的圆角半径,输入字母“R”,设置半径后再选择对应的第一段墙体。
选择另一段墙<退出>:选择需要倒墙角的另外一段墙体。
4.2.2倒斜角 (DXJ)
本命令与AutoCAD中倒角的命令相似。
下一页
返回
4.2 墙体的修改

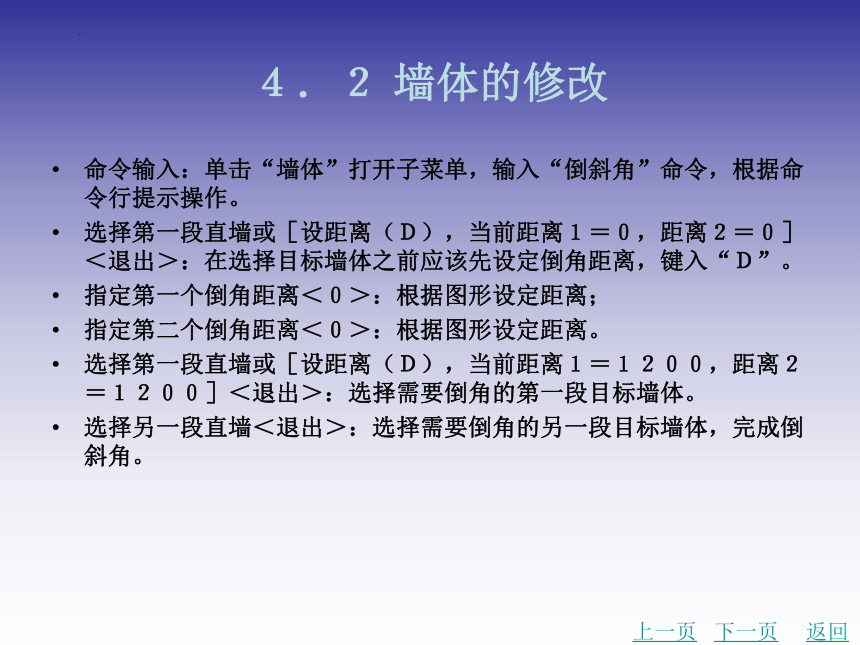

命令输入:单击“墙体”打开子菜单,输入“倒斜角”命令,根据命令行提示操作。
选择第一段直墙或[设距离(D),当前距离1=0,距离2=0]<退出>:在选择目标墙体之前应该先设定倒角距离,键入“D”。
指定第一个倒角距离<0>:根据图形设定距离;
指定第二个倒角距离<0>:根据图形设定距离。
选择第一段直墙或[设距离(D),当前距离1=1200,距离2=1200]<退出>:选择需要倒角的第一段目标墙体。
选择另一段直墙<退出>:选择需要倒角的另一段目标墙体,完成倒斜角。
上一页
下一页
返回
4.2 墙体的修改

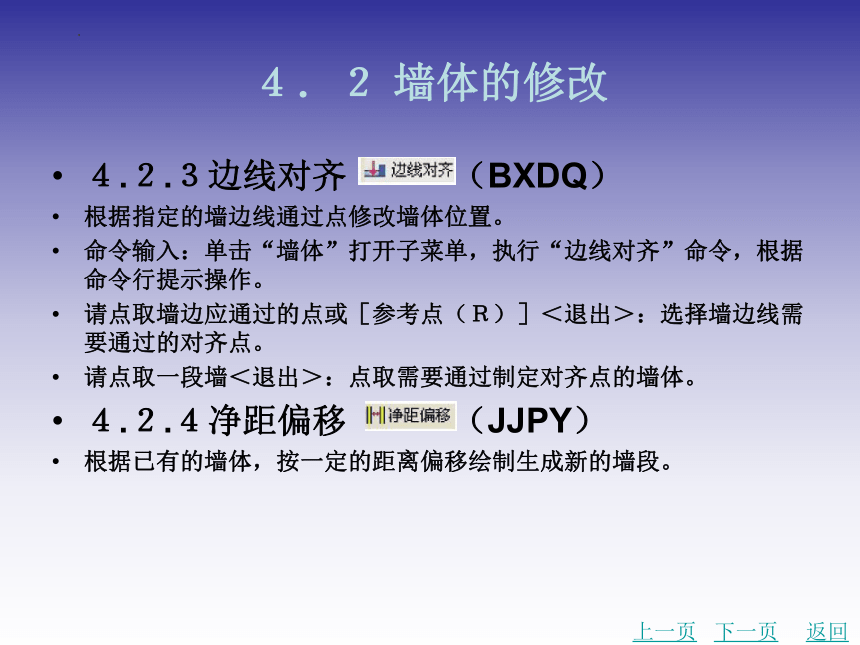

4.2.3边线对齐 (BXDQ)
根据指定的墙边线通过点修改墙体位置。
命令输入:单击“墙体”打开子菜单,执行“边线对齐”命令,根据命令行提示操作。
请点取墙边应通过的点或[参考点(R)]<退出>:选择墙边线需要通过的对齐点。
请点取一段墙<退出>:点取需要通过制定对齐点的墙体。
4.2.4净距偏移 (JJPY)
根据已有的墙体,按一定的距离偏移绘制生成新的墙段。
上一页
下一页
返回
4.2 墙体的修改

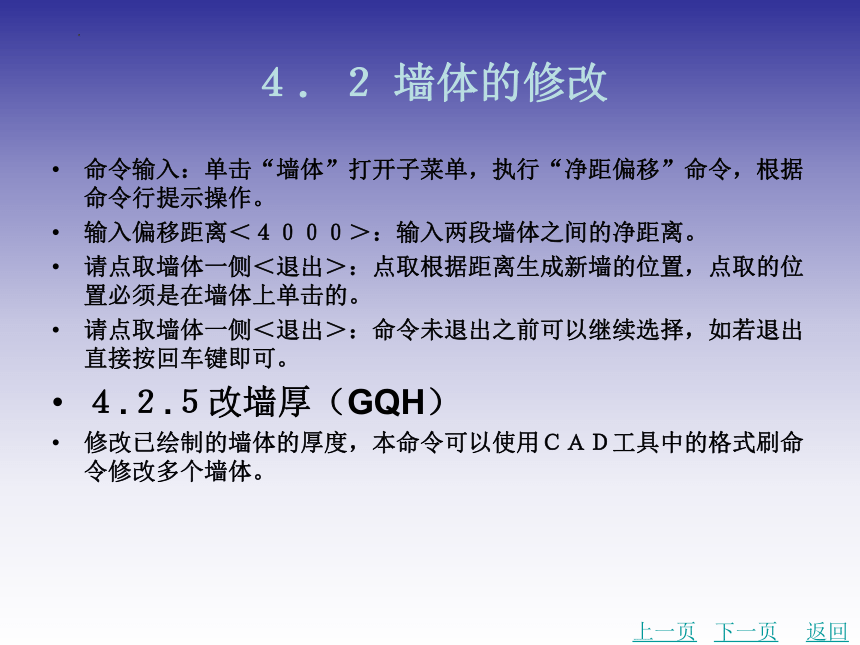

命令输入:单击“墙体”打开子菜单,执行“净距偏移”命令,根据命令行提示操作。
输入偏移距离<4000>:输入两段墙体之间的净距离。
请点取墙体一侧<退出>:点取根据距离生成新墙的位置,点取的位置必须是在墙体上单击的。
请点取墙体一侧<退出>:命令未退出之前可以继续选择,如若退出直接按回车键即可。
4.2.5改墙厚(GQH)
修改已绘制的墙体的厚度,本命令可以使用CAD工具中的格式刷命令修改多个墙体。
上一页
下一页
返回
4.2 墙体的修改

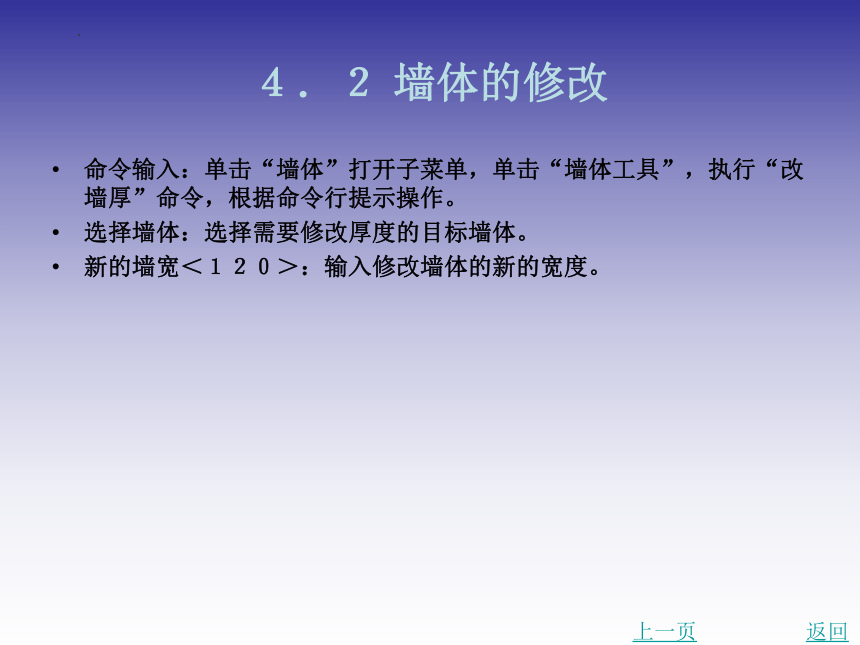

命令输入:单击“墙体”打开子菜单,单击“墙体工具”,执行“改墙厚”命令,根据命令行提示操作。
选择墙体:选择需要修改厚度的目标墙体。
新的墙宽<120>:输入修改墙体的新的宽度。
上一页
返回

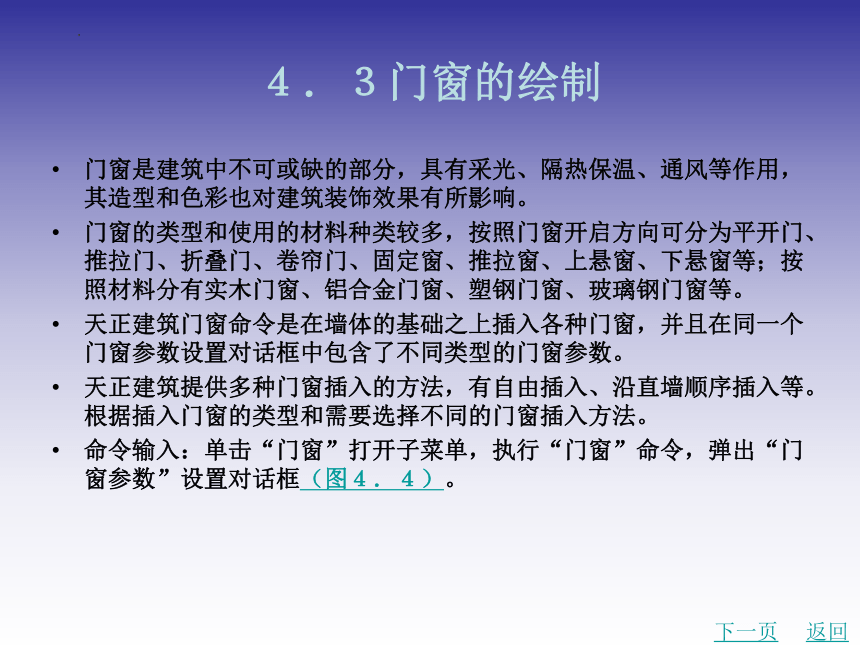

4.3门窗的绘制
门窗是建筑中不可或缺的部分,具有采光、隔热保温、通风等作用,其造型和色彩也对建筑装饰效果有所影响。
门窗的类型和使用的材料种类较多,按照门窗开启方向可分为平开门、推拉门、折叠门、卷帘门、固定窗、推拉窗、上悬窗、下悬窗等;按照材料分有实木门窗、铝合金门窗、塑钢门窗、玻璃钢门窗等。
天正建筑门窗命令是在墙体的基础之上插入各种门窗,并且在同一个门窗参数设置对话框中包含了不同类型的门窗参数。
天正建筑提供多种门窗插入的方法,有自由插入、沿直墙顺序插入等。根据插入门窗的类型和需要选择不同的门窗插入方法。
命令输入:单击“门窗”打开子菜单,执行“门窗”命令,弹出“门窗参数”设置对话框(图4.4)。
下一页
返回
4.3门窗的绘制
4.3.1.自由插入
可在墙段上任意插入门窗,但用这种方式插入门窗不易准确定位。
操作方法:
(1)点取“自由插入”。
(2)点取门窗插入位置(Shift-左右开)<退出>:点取需要插入门窗的位置。
4.3.2沿墙顺序插入
以给定的距离插入指定门窗,以墙段的起点为基点。此后顺着前进方向连续插入,插入的参照点以前一个插入的门窗的最近点为基点。
上一页
下一页
返回
4.3门窗的绘制
插入过程中可以改变门窗类型和参数。
操作方法:
(1)点取“沿墙顺序插入”。
(2)点取墙体<退出>:点取需要插入门窗的墙线。
(3)输入从基点到门窗侧边的距离或[取间距1200(L)]<退出>:输入距离。
(4)输入从基点到门窗侧边的距离或[左右翻转(S)/内外翻转(D)/ 取间距1200(L)]<退出>:输入下一个门窗到基点的距离(此处的基点为上一个插入门窗的边线),敲击回车键退出。
上一页
下一页
返回
4.3门窗的绘制
4.3.3轴线等分插入
将门窗按照墙段两侧的轴线进行等分插入,可插入一个或多个门窗,如果墙段上没有轴线,则用墙段等分插入。
操作方法:
(1)点取“轴线等分插入”。
(2)点取门窗大致的位置和开向(Shift-左右开)<退出>:在需要插入门窗的墙段上任意单击一点,与之相邻的轴线呈虚线状态(如果显示的轴线不是用户需要的)。
(3)指定参考轴线[S]/门窗个数(1~3)<1>:输入在此墙段上插入门窗的个数(如果显示的轴线不是用户需要的,则可以输入“S”,然后指定新的所需轴线,再输入门窗个数)。
上一页
下一页
返回
4.3门窗的绘制
4.3.4.墙段等分插入
将门窗按照墙段进行等分插入,可插入一个或多个门窗。
操作方法:
(1)点取“墙段等分插入”。
(2)点取门窗大致的位置和开向(Shift-左右开)<退出>:在需要插入门窗的墙段上任意单击一点。
(3)门窗个数(1~3)<1>:输入在此墙段上插入门窗的个数。
(4)点取门窗大致的位置和开向(Shift-左右开)<退出>:重复以上操作,继续选择需要插入门窗的墙段,按回车键退出。
上一页
下一页
返回
4.3门窗的绘制
4.3.5跺宽定距插入
根据指定跺宽距离插入门窗。此命令适用于插入室内门,注意选取墙段时选择靠跺宽距离的一侧。
操作方法:
(1)点取“跺宽定距插入”。
(2)点取门窗大致的位置和开向(Shift-左右开)<退出>:根据设定的跺宽距离点取跺宽一侧的墙段。
(3)点取门窗大致的位置和开向(Shift-左右开)<退出>:重复以上操作,继续插入门窗,按回车键退出。
上一页
下一页
返回
4.3门窗的绘制
4.3.6轴线定距插入
与跺宽定距插入相似,只是定距的参考点在点取的墙段位置距离最近的轴线与墙体的交点上
操作方法:参照跺宽定距插入。
4.3.7角度插入
用于弧墙插入门窗,按指定的角度在弧墙上插入门窗。
操作方法:
(1)点取“角度插入”。
(2)点取弧墙<退出>:点取需要插入门窗的弧线墙段。
(3)门窗中心的角度<退出>:键入需插入门窗的角度值。
上一页
下一页
返回
4.3门窗的绘制
4.3.8满墙插入
插入的门窗宽度充满整个墙段。使用这种方式插入门窗,用户不能自行设定门窗参数值。
操作方法:
(1)点取“满墙插入”。
(2)点取门窗大致的插入位置和开启方向<退出>:只需在插入门窗的墙段上任意点取一点即可。
4.3.9插入上层门窗
上层门窗指在已有的门窗上方指定高度处,再加一个宽度相同、高度不同的门窗。
上一页
下一页
返回
4.3门窗的绘制
操作方法:
(1)点取“插入上层门窗”,在参数对话框中设置插入上层门窗的参数,上层门窗的顶标高不能超过墙顶高。
(2)选择下层门窗:点取需要添加上层门窗的下层门窗。插入的上层门窗只能在三维中显示,二维中只能显示编号。
4.3.10门窗替换
用于批量修改门窗,将参数设置对话框中的门窗参数替换图中已插入的门窗。
操作方法:
(1)点取“门窗替换”。
(2)选择被替换的门窗:点取需要替换的门窗,可以选择多个门窗。
上一页
返回
4.4 插入门窗
4.4.1普通门
在墙上插入可定制形状的普通门,包括平开门、推拉门等类型,在对话框中可以选定插入门的二维样式和三维样式。
1. 参数设定
在“门窗”参数设定对话框中包括的参数设定有门的平面样式、三维样式及基本参数的设定,如图4.5所示。
2. 平面样式设定框
单击“平面样式”设定框,系统会弹出“天正图库管理系统”对话框,然后在图库里面选择用户需要的门的平面样式,如图4.6所示。
下一页
返回
4.4 插入门窗
3. 立面样式设定框
用于设定门的三维样式,在该框内任点一点,系统弹出“天正图库管理系统”对话框,在图库里面选择用户需要的门的三维样式,如图4.7所示。
4. 尺寸参数输入框
尺寸参数输入框中包括门宽、门高、门槛高、编号、距离、个数、类型等下拉列表框,用设定参数值。
4.4.2普通窗
插入普通窗的方法和参数设定与插入普通门的方法相似。参数包括普通窗的平面样式、三维样式、基本参数设定,如图4.8所示。
上一页
下一页
返回
4.4 插入门窗
4.4.3门连窗
门连窗是常用的门窗类型之一,在门窗表中作为一个构件进行统计,无法使用一个门加一个窗简单替代。
门连窗的插入方法与门、窗插入方式相似。参数包括门的三维样式、窗的三维样式以及基本参数设定。其中的总宽为门加窗的总的宽度值,如图4.9所示。
4.4.4.子母门
子母门是常用的门窗类型之一,在门窗表中作为一个构件进行统计,不能使用两个标准门替代。
上一页
下一页
返回
4.4 插入门窗
子母门的插入方式与以上相似。参数包括大门、小门的样式及基本参数设定, 如图4.10所示。
4.4.5弧窗
本命令可在弧墙上插圆弧窗(弧墙上也可以插入前面的门窗类型)。基本参数设定之后,选择一种插入方式插入弧窗即可,如图4.11所示。
4.4.6凸窗
用于在外墙上插入凸窗。凸窗类型有梯形、三角形、圆弧形、矩形四种,插入凸窗的方法与插入其他门窗类似,基本参数设定完毕之后选择合适的插入方式即可,如图4.12所示。
上一页
下一页
返回
4.4 插入门窗
4.4.7矩形洞
用于插入门窗洞口,参数设定和插入方式与门窗类似,如图4.13所示。
4.4.8带形窗 (DXC)
用于沿墙插入可顺墙面转折(也可以不转折)的带形窗。带形窗的起点和终点可以在一个墙段上,也可以经过多个转角点。
操作方法:
(1)命令键入:单击“门窗”打开子菜单,输入“带形窗”弹出对话框,如图4.14所示,设置带形窗编号、窗户高、窗台高参数,按照命令行提示进行操作。
上一页
下一页
返回
4.4 插入门窗
(2)起始点或[参考点(R)]<退出>:点取需要插入带形窗的墙段起点。
(3)终止点或[参考点(R)]<退出>:点取需要插入带形窗的墙段终点。
(4)选择转角窗经过的墙:点选插入带形窗的墙段。完成带形窗的插入。
4.4.9转角窗 (ZJC)
在墙角两侧插入等高窗,包括普通角窗与角凸窗两种形式。它的起点和终点在相邻墙段上,经过一个转角点,可在对话框中选普通角窗和角凸窗两种变化形式。在插入之前,要先确定插入窗的参数。
操作方法:
上一页
下一页
返回
4.4 插入门窗
(1)命令键入:单击“门窗”打开子菜单,输入“带形窗”弹出“绘制角窗”对话框,如图4.15所示,设置角窗编号、窗高、窗台高,选择是否是凸窗形式,如果角窗为凸窗,勾选凸窗选项切换显示模式,如图4.16所示,设置凸窗的参数。
(2)请选取墙内角<退出>:点取转角窗所在的墙内角。
(3)转角距离1<1000>:当前前段变为虚线,输入该墙段上转角窗的距离。
(4)转角距离2<1000>:当前前段变为虚线,输入该墙段上转角窗的距离。
(5)请选取墙内角<退出>:当前已经添加插入一转角窗,如需继续插入则重复以上操作,按回车键退出命令。
上一页
返回
4.5门窗的修改
4.5.1内外翻转 (NWFZ)
用于对已插入的门窗进行翻转处理。
操作方法:
(1)命令输入:单击选择“门窗”,打开子菜单,单击选中“内外翻转”。
(2)选择待翻转的门窗:单击需要翻转的门窗。可选多个修改的门窗,选中的门窗呈虚线状态。
(3)选择待翻转的门窗:按回车键退出命令。
4.5.2左右翻转 (NYFZ)
用于对已插入的门窗进行翻转处理。
下一页
返回
4.5门窗的修改
方向与内外翻转不同,操作方法一样。
4.5.3门窗编号 (MCBH)
生成或者修改门窗编号,根据门洞尺寸大小,提供自动编号功能,并且可以对没有编号的门窗和已经编号的门窗进行重新编号。
操作方法:
(1)命令输入:鼠标单击选择“门窗”,打开子菜单,执行“门窗编号”命令。
(2)请选择需要改编号的门窗的范围:选择需要编号的门窗范围,可以用鼠标单击的方式,也可以使用框选的方法。
(3)请选择需要改编号的门窗的范围:按回车键。
上一页
下一页
返回
4.5门窗的修改
(4)请选择需要修改编号的样板门窗或[自动编号(S)]<退出>:如果框选的门窗有两种以上,则选择一种需要修改编号的样板门窗;若框选的只有一种门窗的话则直接跳转为下一步。
(5)请输入新的门窗编号(删除名称请输入NULL)<M1521>:根据门窗洞口的尺寸自动编号,或者是输入其他编号,如M1。
4.5.4门窗表 ( MCB )
统计本图中使用的门窗参数,检查后生成传统样式门窗表或标准样式的门窗表。
操作方法:
上一页
下一页
返回
4.5门窗的修改
(1)命令输入:单击选择“门窗”,打开子菜单,执行“门窗表”命令。
(2)请选择门窗或[设置(S)]<退出>:用框选的方式选择本图中使用的门窗。系统自动检查当前选择的门窗,然后生成门窗表格。
(3)请点取门窗表位置(左上角点)<退出>:在绘图区域中单击确定门窗表目标位置。
上一页
返回
图4. 1“绘制墙体”对话框
返回
图4. 2“等分加墙”对话框
返回
图4. 3“玻璃幕墙编辑”对话框
返回
图4.4 门的绘制
返回
图4. 5“门”对话框
返回
图4. 6“天正图库管理系统”对话框
返回
图4. 7立面样式设置图库
返回
图4. 8“窗”对话框
返回
图4. 9“门连窗”对话框
返回
图4. 10“子母门”对话框
返回
图4. 11“弧窗”对话框
返回
图4. 12“凸窗”对话框
返回
图4. 13“矩形洞”对话框
返回
图4. 14“带形窗”对话框
返回
图4.15 “绘制角窗”对话框
返回
图4. 16角凸窗参数
