(共36张PPT)

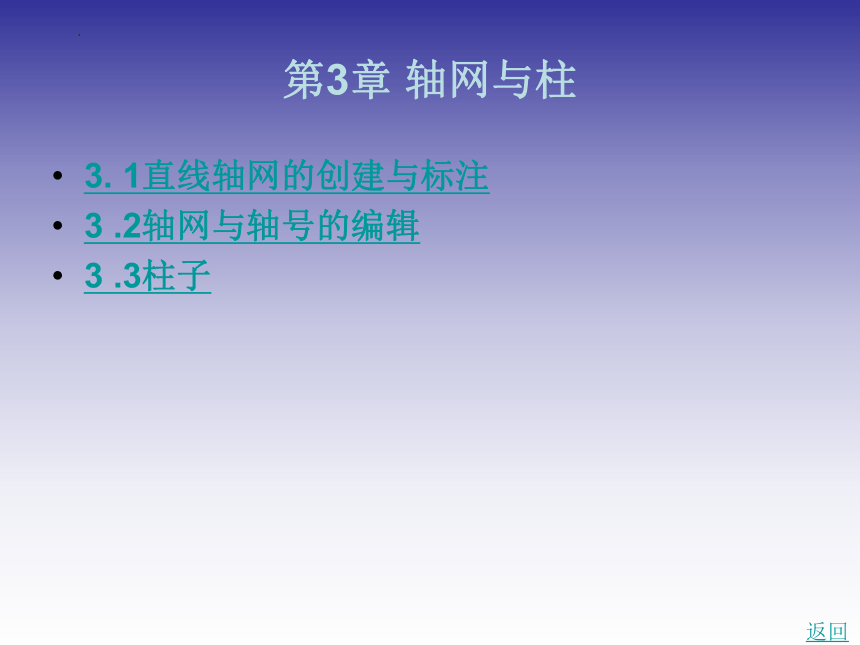

第3章 轴网与柱
3. 1直线轴网的创建与标注
3 .2轴网与轴号的编辑
3 .3柱子
返回
3. 1直线轴网的创建与标注

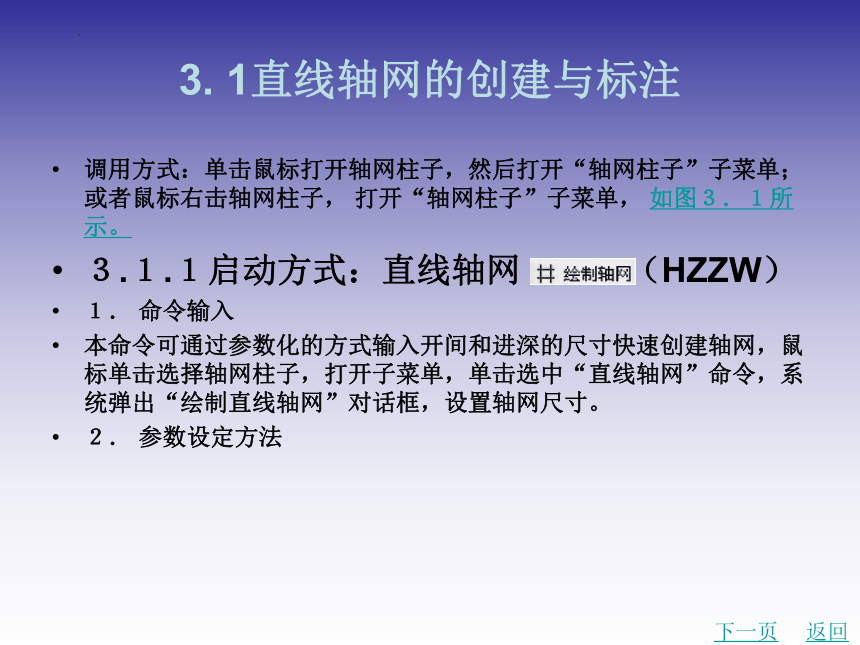

调用方式:单击鼠标打开轴网柱子,然后打开“轴网柱子”子菜单; 或者鼠标右击轴网柱子, 打开“轴网柱子”子菜单, 如图3.1所示。
3.1.1启动方式:直线轴网 (HZZW)
1. 命令输入
本命令可通过参数化的方式输入开间和进深的尺寸快速创建轴网,鼠标单击选择轴网柱子,打开子菜单,单击选中“直线轴网”命令,系统弹出“绘制直线轴网”对话框,设置轴网尺寸。
2. 参数设定方法
下一页
返回
3. 1直线轴网的创建与标注

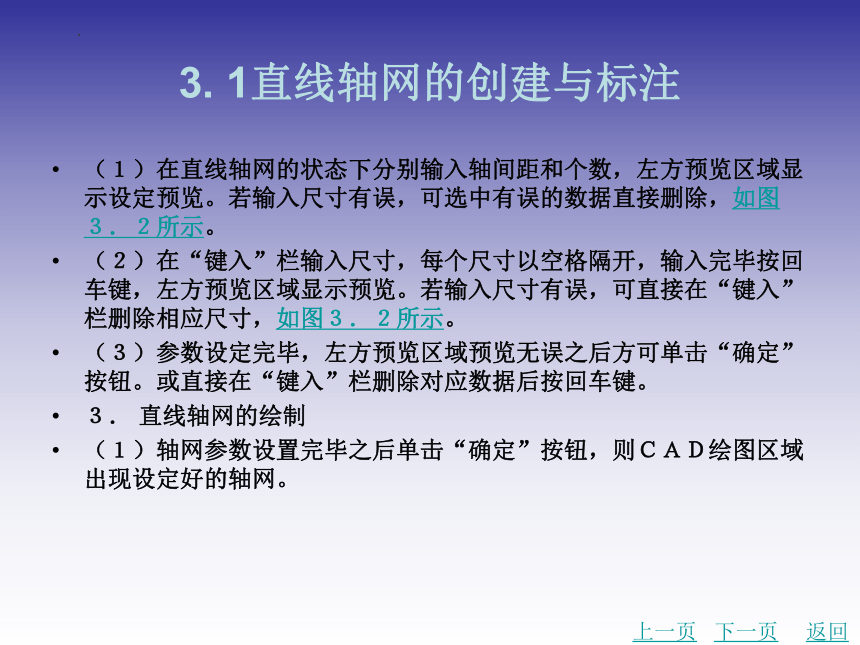

(1)在直线轴网的状态下分别输入轴间距和个数,左方预览区域显示设定预览。若输入尺寸有误,可选中有误的数据直接删除,如图3.2所示。
(2)在“键入”栏输入尺寸,每个尺寸以空格隔开,输入完毕按回车键,左方预览区域显示预览。若输入尺寸有误,可直接在“键入”栏删除相应尺寸,如图3.2所示。
(3)参数设定完毕,左方预览区域预览无误之后方可单击“确定”按钮。或直接在“键入”栏删除对应数据后按回车键。
3. 直线轴网的绘制
(1)轴网参数设置完毕之后单击“确定”按钮,则CAD绘图区域出现设定好的轴网。
上一页
下一页
返回
3. 1直线轴网的创建与标注

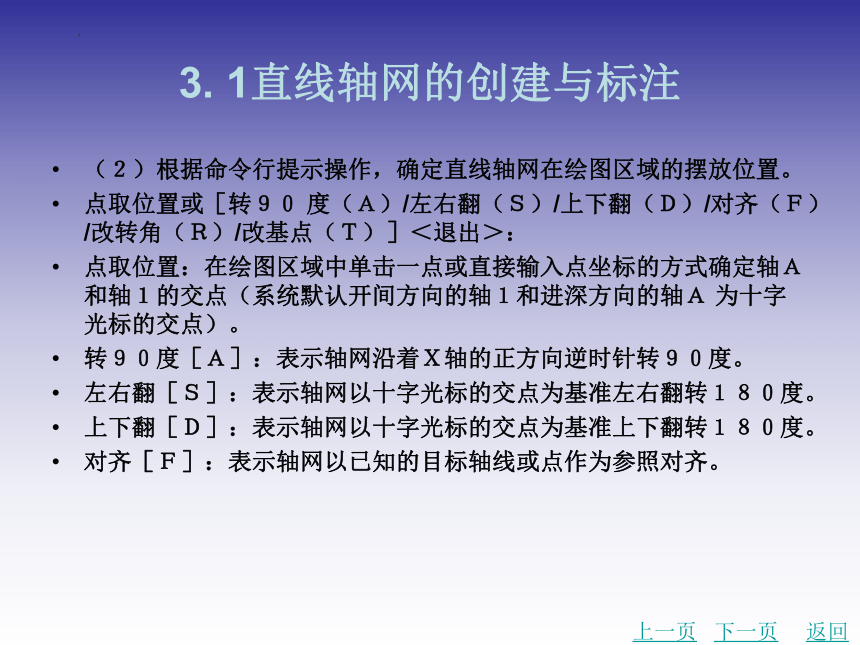

(2)根据命令行提示操作,确定直线轴网在绘图区域的摆放位置。
点取位置或[转90 度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:
点取位置:在绘图区域中单击一点或直接输入点坐标的方式确定轴A 和轴1的交点(系统默认开间方向的轴1和进深方向的轴A 为十字光标的交点)。
转90度[A]:表示轴网沿着X轴的正方向逆时针转90度。
左右翻[S]:表示轴网以十字光标的交点为基准左右翻转180度。
上下翻[D]:表示轴网以十字光标的交点为基准上下翻转180度。
对齐[F]:表示轴网以已知的目标轴线或点作为参照对齐。
上一页
下一页
返回
3. 1直线轴网的创建与标注

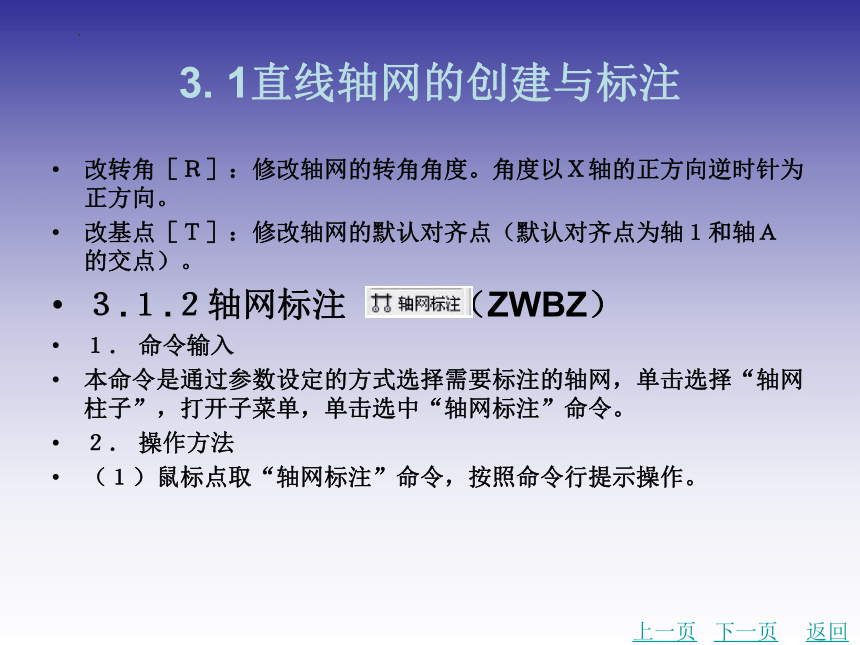

改转角[R]:修改轴网的转角角度。角度以X轴的正方向逆时针为正方向。
改基点[T]:修改轴网的默认对齐点(默认对齐点为轴1和轴A 的交点)。
3.1.2轴网标注 (ZWBZ)
1. 命令输入
本命令是通过参数设定的方式选择需要标注的轴网,单击选择“轴网柱子”,打开子菜单,单击选中“轴网标注”命令。
2. 操作方法
(1)鼠标点取“轴网标注”命令,按照命令行提示操作。
上一页
下一页
返回
3. 1直线轴网的创建与标注
(2)系统弹出“轴网标注”对话框,设定参数,如图3.3所示。
(3)选择起始轴线<退出>:将十字光标移动到下开间从左向右方向第一条轴线处单击。
(4)选择终止轴线<退出>:将十字光标移动到下开间从左向右方向最后一条轴线处单击。
参数设定:
起始轴号:如果用户在开间单击起始、终止轴线,那么起始轴号为1;在进深单击起始、终止轴线,那么起始轴号为A。
轴号规则:改变轴号的编号。
单侧标注:只标注当前选择侧的轴号。
双侧标注:除了标注当前侧,另外一侧也同时标注。
上一页
下一页
返回
3. 1直线轴网的创建与标注
共用轴号:如果所标注的轴网是在已标注轴网的基础上添加的,可将此选项勾选。
然后根据命令行提示,选择已标注轴网的最后轴号作为当前标注轴网的前接轴号。
3.1.3直线轴网绘制实例
绘制如图3.4所示的直线轴网,绘制步骤如下:
(1)键入“绘制轴网”命令,在“直线轴网”的命令状态下:
上开间键入:3600,2×4200,3600,下开间键入:3600,3000,2400,3000,3600;
左进深键入:600,2 × 2400,3900,右进深方向与左进深尺寸一致,可不用设定。
上一页
下一页
返回
3. 1直线轴网的创建与标注

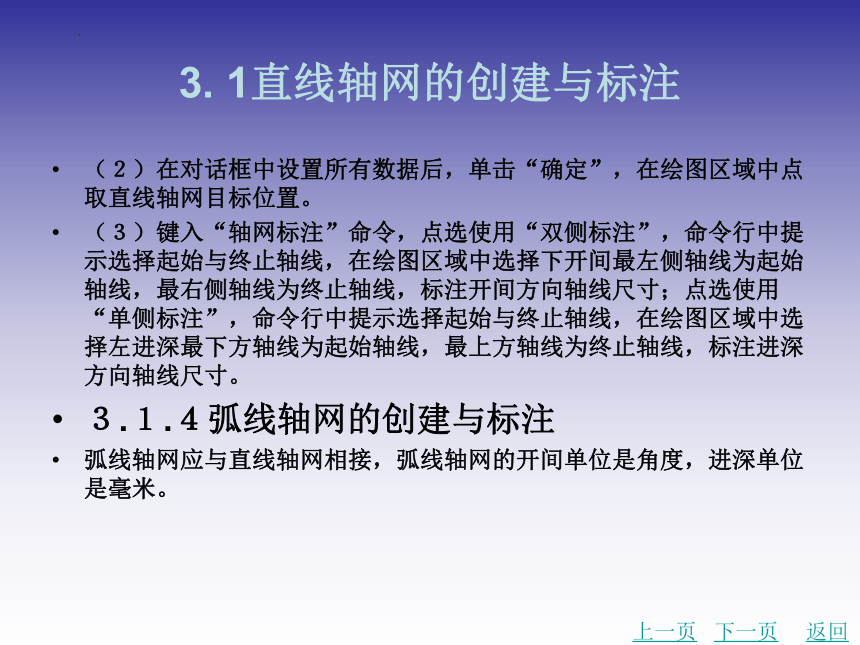

(2)在对话框中设置所有数据后,单击“确定”,在绘图区域中点取直线轴网目标位置。
(3)键入“轴网标注”命令,点选使用“双侧标注”,命令行中提示选择起始与终止轴线,在绘图区域中选择下开间最左侧轴线为起始轴线,最右侧轴线为终止轴线,标注开间方向轴线尺寸;点选使用“单侧标注”,命令行中提示选择起始与终止轴线,在绘图区域中选择左进深最下方轴线为起始轴线,最上方轴线为终止轴线,标注进深方向轴线尺寸。
3.1.4弧线轴网的创建与标注
弧线轴网应与直线轴网相接,弧线轴网的开间单位是角度,进深单位是毫米。
上一页
下一页
返回
3. 1直线轴网的创建与标注

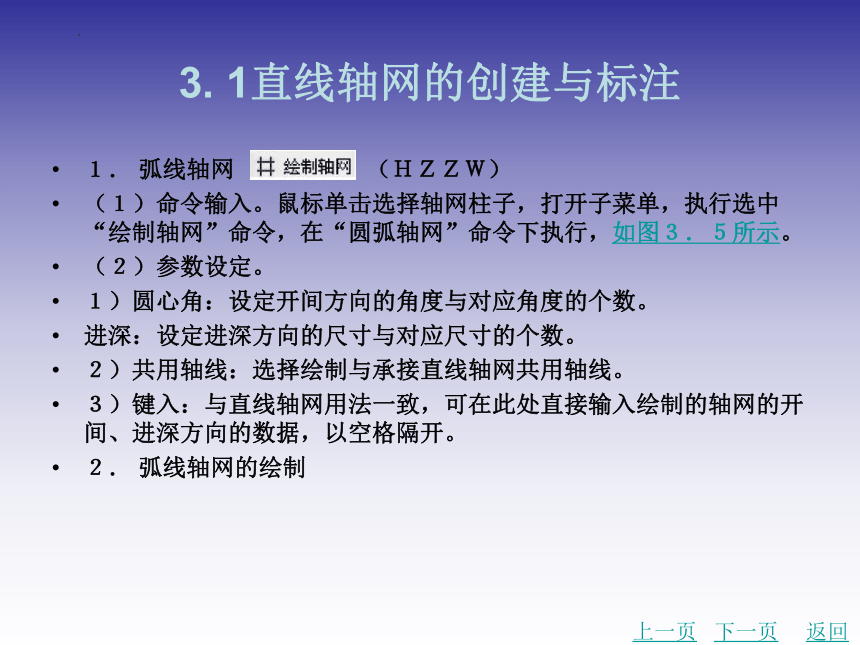

1. 弧线轴网 (HZZW)
(1)命令输入。鼠标单击选择轴网柱子,打开子菜单,执行选中“绘制轴网”命令,在“圆弧轴网”命令下执行,如图3.5所示。
(2)参数设定。
1)圆心角:设定开间方向的角度与对应角度的个数。
进深:设定进深方向的尺寸与对应尺寸的个数。
2)共用轴线:选择绘制与承接直线轴网共用轴线。
3)键入:与直线轴网用法一致,可在此处直接输入绘制的轴网的开间、进深方向的数据,以空格隔开。
2. 弧线轴网的绘制
上一页
下一页
返回
3. 1直线轴网的创建与标注

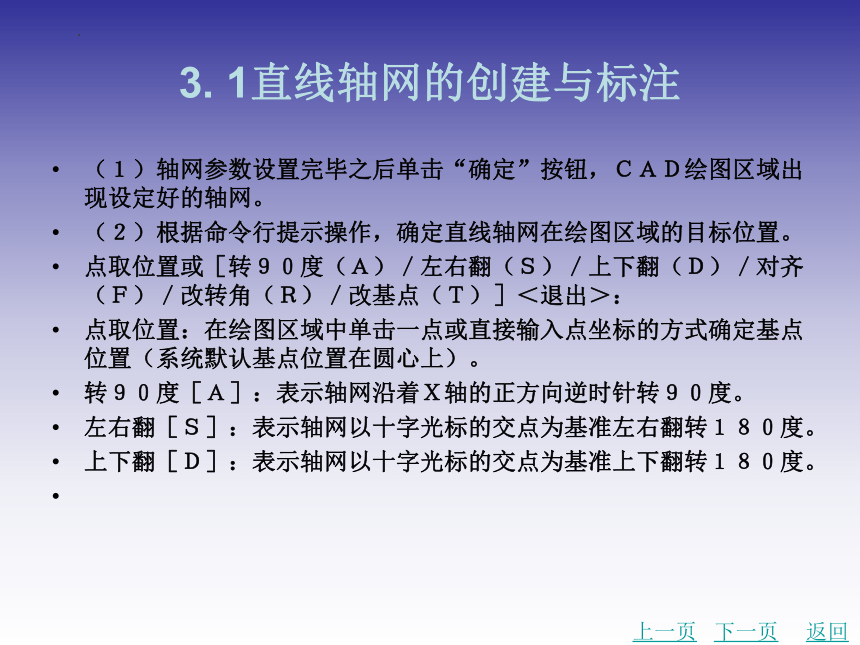

(1)轴网参数设置完毕之后单击“确定”按钮,CAD绘图区域出现设定好的轴网。
(2)根据命令行提示操作,确定直线轴网在绘图区域的目标位置。
点取位置或[转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:
点取位置:在绘图区域中单击一点或直接输入点坐标的方式确定基点位置(系统默认基点位置在圆心上)。
转90度[A]:表示轴网沿着X轴的正方向逆时针转90度。
左右翻[S]:表示轴网以十字光标的交点为基准左右翻转180度。
上下翻[D]:表示轴网以十字光标的交点为基准上下翻转180度。
?
上一页
下一页
返回
3. 1直线轴网的创建与标注

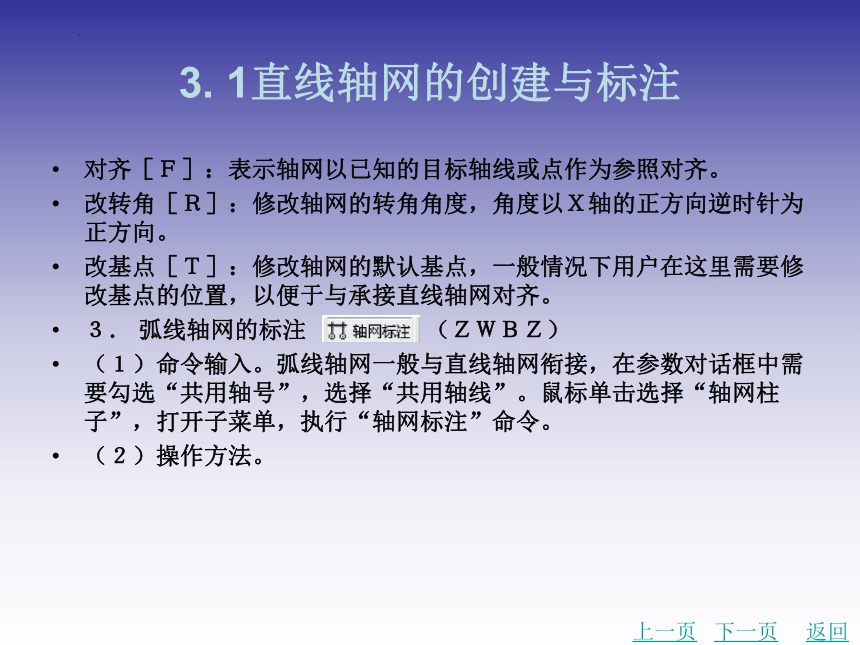

对齐[F]:表示轴网以已知的目标轴线或点作为参照对齐。
改转角[R]:修改轴网的转角角度,角度以X轴的正方向逆时针为正方向。
改基点[T]:修改轴网的默认基点,一般情况下用户在这里需要修改基点的位置,以便于与承接直线轴网对齐。
3. 弧线轴网的标注 (ZWBZ)
(1)命令输入。弧线轴网一般与直线轴网衔接,在参数对话框中需要勾选“共用轴号”,选择“共用轴线”。鼠标单击选择“轴网柱子”,打开子菜单,执行“轴网标注”命令。
(2)操作方法。
上一页
下一页
返回
3. 1直线轴网的创建与标注

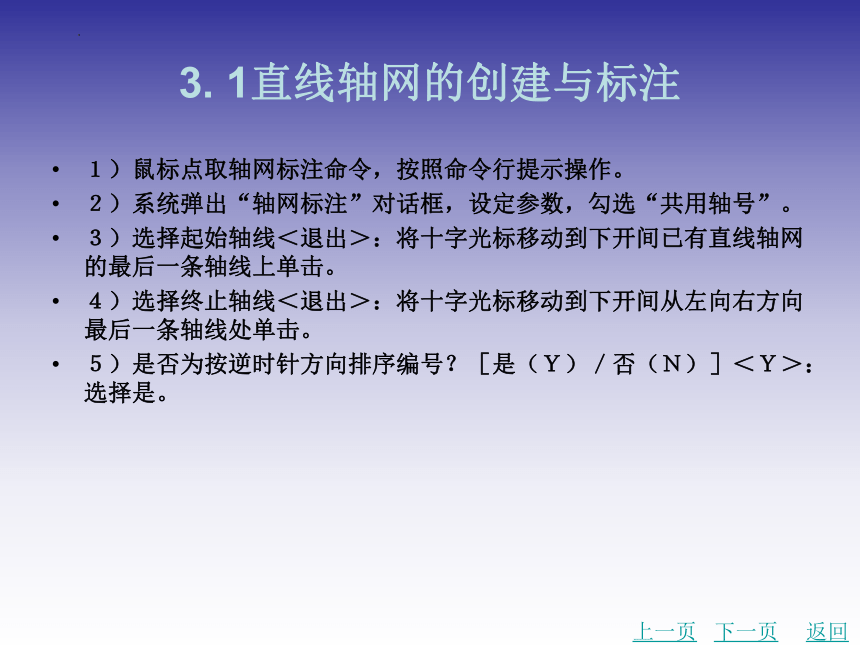

1)鼠标点取轴网标注命令,按照命令行提示操作。
2)系统弹出“轴网标注”对话框,设定参数,勾选“共用轴号”。
3)选择起始轴线<退出>:将十字光标移动到下开间已有直线轴网的最后一条轴线上单击。
4)选择终止轴线<退出>:将十字光标移动到下开间从左向右方向最后一条轴线处单击。
5)是否为按逆时针方向排序编号?[是(Y)/否(N)]<Y>:选择是。
上一页
下一页
返回
3. 1直线轴网的创建与标注
4. 弧线轴网绘制实例
绘制如图3.6所示的弧线轴网。
绘制步骤:
(1)执行“绘制轴网”命令,在“弧线轴网”的命令状态下:
进深键入:1500,3000;圆心角键入:20,30;起始角键入:270;内弧半径键入:3300。
(2)在对话框中设置所有数据后,单击“确定”,命令行中(改基点T),将插入点修改为与已有直线轴网共用点,点取该点为弧线轴网目标位置。
上一页
下一页
返回
3. 1直线轴网的创建与标注
(3)键入“轴网标注”命令,点选使用“单侧标注”,勾选“共用轴号”,命令行中提示选择起始与终止轴线,在绘图区域中选择已有直线轴网共用轴线为起始轴线,最右侧轴线为终止轴线,按照逆时针方向标注开间方向圆心角度数。
上一页
返回
3 .2轴网与轴号的编辑
3.2.1轴网编辑
1.添加轴线 (TJZX)
在已绘制好的轴网基础上参考某一根轴线,在其任意一侧添加轴线,可以是附加轴线也可以是主轴线。
命令输入:单击“轴网柱子”打开子菜单,执行“添加轴线”命令。根据命令行提示进行操作。
选择参考轴线<退出>:根据已绘制的轴网,选择添加轴线的参考轴线。
新增轴线是否为附加轴线?(Y/N):如果新增轴线为附加轴线,选择是,则新添加的轴线作为附加轴线添加,轴号标注为1/1、1/2等;反之为主轴线,轴号自动重排。
下一页
返回
3 .2轴网与轴号的编辑
偏移方向<退出>:选择新增轴线的添加方向,选择已选参考轴线的左右其中一侧。
距参考轴线的距离<退出>:键盘输入添加轴线距参考轴线的距离,或用鼠标在绘图区域单击距离。
2. 添加径轴 (TJZX)
在已绘制好的弧线轴网的基础上添加径轴,添加方式与直线轴网上添加轴线的方式一致。
命令输入:单击“轴网柱子”打开子菜单,执行“添加轴线”命令,根据命令行提示进行操作。
选择参考轴线<退出>:根据已绘制的轴网,选择添加轴线的参考轴线。
?
上一页
下一页
返回
3 .2轴网与轴号的编辑
新增轴线是否为附加轴线?(Y/N):如果新增轴线为附加轴线,选择是,则新添加的轴线作为附加轴线添加,轴号标注为1/1、1/2等;反之为主轴线,轴号自动重排。
输入转角<退出>:输入转角度数或在图中直接点取。
3.轴线裁剪 (ZXCJ)
轴网的作用在于绘制墙体的时候找准基准点,如果将轴网打印显示出来会影响用户看图,有时候可以将轴网裁剪一部分。
命令输入:单击“轴网柱子”打开子菜单,执行“轴线裁剪”命令,根据命令行提示进行操作。
上一页
下一页
返回
3 .2轴网与轴号的编辑
矩形的第一个角点或{多边形裁剪[P]/轴线取齐[F]}<退出>:如矩形命令,在需要裁剪的轴网中选定两个对角点,确定矩形方框,在矩形方框以内的轴网自动删除。
键入多边形裁剪[P]:绘制多边形范围删除轴线。
多边形的第一点<退出>:在已绘制轴网中单击“确定”作为裁剪范围的多边形第一点。
下一点或[回退(U)]<退出>:确定多边形的第二点,直至绘制完整多边形范围。
轴线取齐[F]:以一条线作为边界裁剪轴网。
上一页
下一页
返回
3 .2轴网与轴号的编辑
4.轴改线型 (ZGXZ)
用天正建筑绘制的轴线,默认显示为细实线,如果用户需要将轴线改为点画线,只需使用该命令即可。
命令输入:鼠标左键单击“轴网柱子”打开子菜单,执行“轴改线型”命令,文件中所绘制的所有轴线即刻改为点画线。
3.2.2轴号编辑
1. 重排轴号
本命令在选择已有轴号后右击选择。将选择的轴号对象,开间或进深按输入的新轴号重新排序(方向默认为开间从左往右,进深从下向上)。
?
上一页
下一页
返回
3 .2轴网与轴号的编辑
请选择需重排的第一根轴号<退出>:选择需要重排轴号的开间、进深第一根轴号。
请输入新的轴号(空号)<1>:默认情况下开间方向为数字,输入新的轴号。系统会按照新输入的轴号重新排序。
2. 添补轴号 (TBZH)
在已绘制的轴网中新添加了轴线,那么就需要添补轴号,新添轴号成为原有轴网轴号对象的一部分,但不会更新尺寸标注。
命令输入:单击“轴网柱子”打开子菜单,执行“添补轴号”命令,根据命令行提示进行操作。
选择轴号对象<退出>:点取新添轴号相邻的已有轴号。
上一页
下一页
返回
3 .2轴网与轴号的编辑
请点取新轴号的位置或[参考点(R)]<退出>:在已点取的已有轴号左右两侧选择。
新增轴号是否双侧标注?[是(Y)/否(N)]<Y>:根据要求选择键入。
新增轴号是否为附加轴号?[是(Y)/否(N)]<Y>:根据要求选择键入。
3. 删除轴号 (SCZH)
用于在平面图中删除个别不需要的轴号,被删除轴号两侧的尺寸应该合并为一个尺寸,并根据情况重排轴号。
上一页
下一页
返回
3 .2轴网与轴号的编辑
命令输入:单击“轴网柱子”打开子菜单,执行“删除轴号”命令,根据命令行提示进行操作。
请框选轴号对象<退出>:使用框选的方式选取需要删除的轴号对象。
是否重排轴号?[是(Y)/否(N)]<Y>:根据要求选择键入。
上一页
返回
3 .3柱子
柱子是建筑中的垂直构件,它和墙体一样是将荷载传递给基础的承重构件。柱子分为标准柱、角柱、构造柱,截面有圆形、矩形、正多边形、T形、L形等。
3.3.1标准柱 (BZZ)
在已绘制的轴网交点处插入矩形柱、圆形柱、正多边形柱。
命令输入:单击“轴网柱子”打开子菜单,执行“标准柱”命令。系统弹出“标准柱”参数设置对话框,设置相应的参数,如图3.7所示。
点取位置或[转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)/参考点(G)]<退出>:参数设置完毕之后,在图中根据所绘制的轴网交点插入柱子。
下一页
返回
3 .3柱子
柱子插入方式:
点选:单击选择单个轴网交点的方式插入。
沿着一根轴线布置:单击选择某一条已绘制轴线,与所选轴线相交之处插入一个柱子。
制定矩形区域布置:在绘图区域中用矩形框选已绘制的轴网,在矩形区域内轴网的每个交点之处插入一个柱。
替换柱子:替换图中已插入的柱子。
3.3.2 角柱 (JZ)
有一种框架结构叫做隐蔽式框架结构,就是将柱子隐蔽在墙体立面,这样的柱子在天正建筑中称为角柱。
上一页
下一页
返回
3 .3柱子
角柱的插入只能在天正建筑绘制的墙体的基础上完成。
命令输入:单击“轴网柱子”打开子菜单,执行“角柱”命令,根据命令行提示进行操作。
请选取墙角或[参考点(R)]<退出>:单击选取“插入角柱”的墙角,弹出“转角柱参数”设置对话框设置参数,单击“确定”按钮便可插入角柱,如图3.8所示。
3.3.3构造柱 (GZZ)
构造柱的插入也只能在天正建筑绘制的墙体的基础上完成。
命令输入:单击“轴网柱子”打开子菜单,执行“构造柱”命令,根据命令行提示进行操作。
上一页
下一页
返回
3 .3柱子
请选取墙角或[参考点(R)]<退出>:单击选取“插入构造柱”的墙角,弹出“构造柱”参数设置对话框设置参数,单击“确定”按钮便可插入构造柱,如图3.9所示。
3.3.4.柱齐墙边 (ZQQB)
将柱子边与指定的墙边对齐。可一次选择多个柱子对齐选择的墙边。
命令输入:单击“轴网柱子”打开子菜单,执行“柱齐墙边”命令,根据命令行提示进行操作。
请点取墙边<退出>:选择作为柱子对齐的基准墙边线。
上一页
下一页
返回
3 .3柱子
选择对齐方式相同的多个柱子<退出>:选择需要对齐墙边的一个或多个柱子。
请点取柱边<退出>:点取这些柱子的对齐边,命令完成之后会再次返回到“点取墙边”的命令,这时只需敲击回车键便可退出命令。
上一页
返回
图3.1“轴网柱子”子菜单
返回
图3. 2“绘制轴网”对话框
返回
图3. 3“轴网标注”对话框
返回
图3. 4直线轴网
返回
图3. 5“绘制轴网”对话框
返回
图3. 6弧线轴网
返回
图3. 7“标准柱”对话框
返回
图3. 8“转角柱参数”对话框
返回
图3. 9“构造柱”对话框
返回
