第4章　建筑CAD标注命令

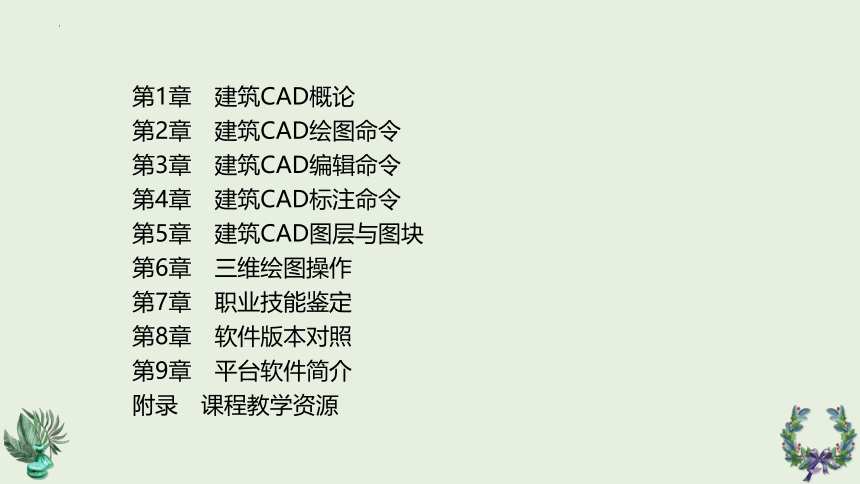

第1章　建筑CAD概论
第2章　建筑CAD绘图命令
第3章　建筑CAD编辑命令
第4章　建筑CAD标注命令
第5章　建筑CAD图层与图块
第6章　三维绘图操作
第7章　职业技能鉴定
第8章　软件版本对照
第9章　平台软件简介
附录　课程教学资源
4.1　尺寸标注样式设置

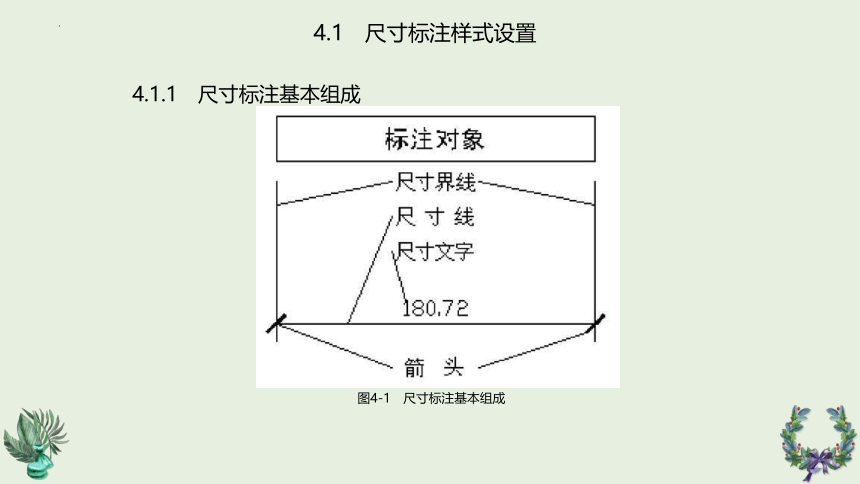

图4-1　尺寸标注基本组成
4.1.1　尺寸标注基本组成
4.1　尺寸标注样式设置

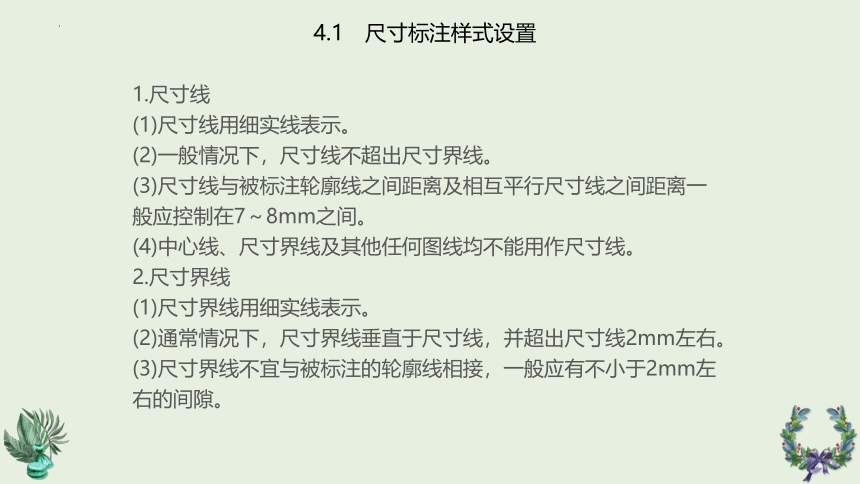

1.尺寸线
(1)尺寸线用细实线表示。
(2)一般情况下，尺寸线不超出尺寸界线。
(3)尺寸线与被标注轮廓线之间距离及相互平行尺寸线之间距离一般应控制在7～8mm之间。
(4)中心线、尺寸界线及其他任何图线均不能用作尺寸线。
2.尺寸界线
(1)尺寸界线用细实线表示。
(2)通常情况下，尺寸界线垂直于尺寸线，并超出尺寸线2mm左右。
(3)尺寸界线不宜与被标注的轮廓线相接，一般应有不小于2mm左右的间隙。
4.1　尺寸标注样式设置

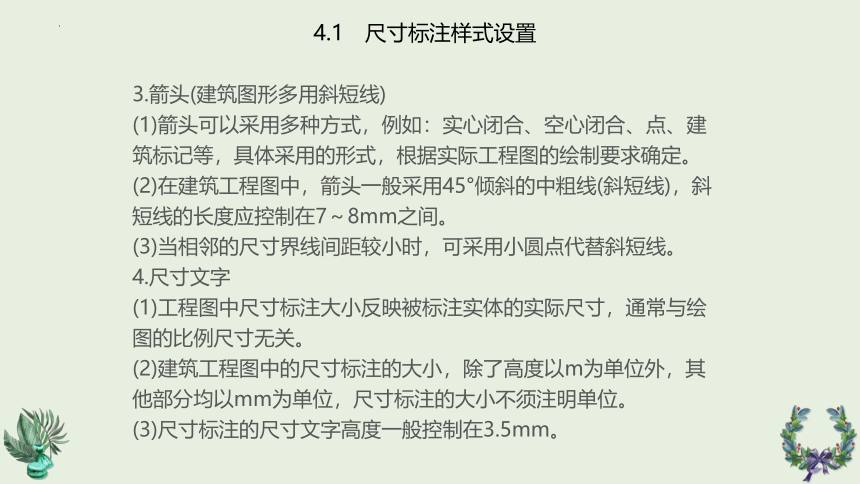

3.箭头(建筑图形多用斜短线)
(1)箭头可以采用多种方式，例如：实心闭合、空心闭合、点、建筑标记等，具体采用的形式，根据实际工程图的绘制要求确定。
(2)在建筑工程图中，箭头一般采用45°倾斜的中粗线(斜短线)，斜短线的长度应控制在7～8mm之间。
(3)当相邻的尺寸界线间距较小时，可采用小圆点代替斜短线。
4.尺寸文字
(1)工程图中尺寸标注大小反映被标注实体的实际尺寸，通常与绘图的比例尺寸无关。
(2)建筑工程图中的尺寸标注的大小，除了高度以m为单位外，其他部分均以mm为单位，尺寸标注的大小不须注明单位。
(3)尺寸标注的尺寸文字高度一般控制在3.5mm。
4.1　尺寸标注样式设置

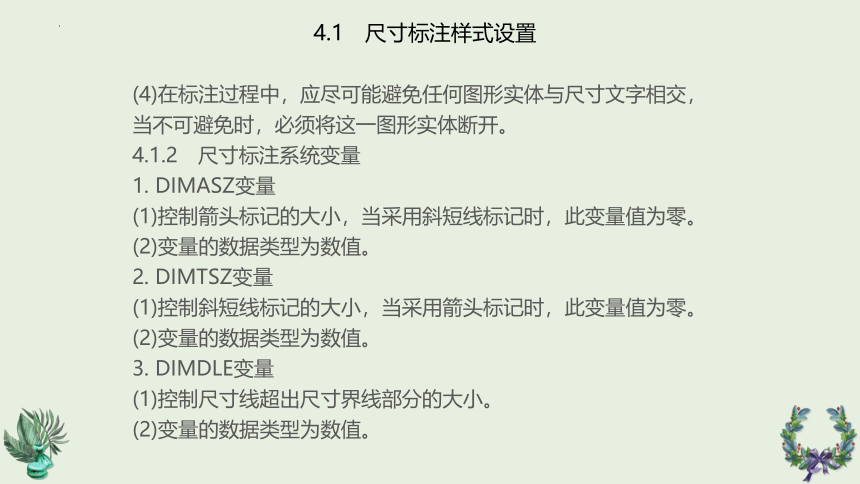

(4)在标注过程中，应尽可能避免任何图形实体与尺寸文字相交，当不可避免时，必须将这一图形实体断开。
4.1.2　尺寸标注系统变量
1. DIMASZ变量
(1)控制箭头标记的大小，当采用斜短线标记时，此变量值为零。
(2)变量的数据类型为数值。
2. DIMTSZ变量
(1)控制斜短线标记的大小，当采用箭头标记时，此变量值为零。
(2)变量的数据类型为数值。
3. DIMDLE变量
(1)控制尺寸线超出尺寸界线部分的大小。
(2)变量的数据类型为数值。
4.1　尺寸标注样式设置

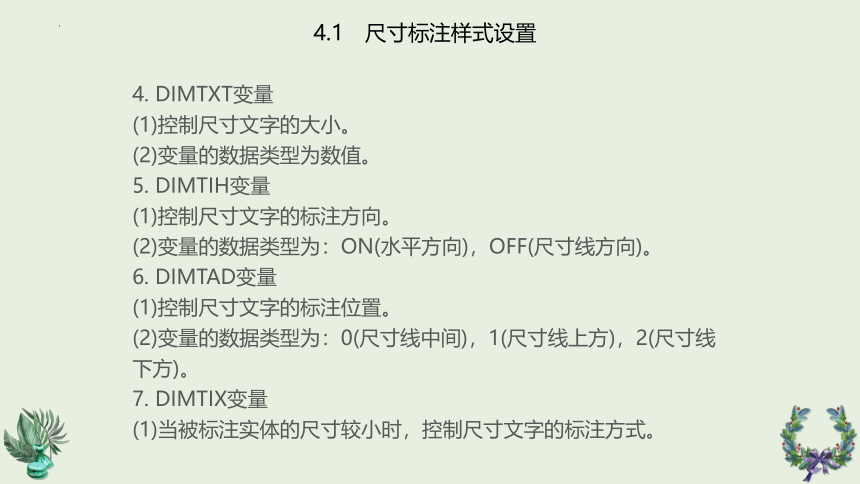

4. DIMTXT变量
(1)控制尺寸文字的大小。
(2)变量的数据类型为数值。
5. DIMTIH变量
(1)控制尺寸文字的标注方向。
(2)变量的数据类型为：ON(水平方向)，OFF(尺寸线方向)。
6. DIMTAD变量
(1)控制尺寸文字的标注位置。
(2)变量的数据类型为：0(尺寸线中间)，1(尺寸线上方)，2(尺寸线下方)。
7. DIMTIX变量
(1)当被标注实体的尺寸较小时，控制尺寸文字的标注方式。
4.1　尺寸标注样式设置

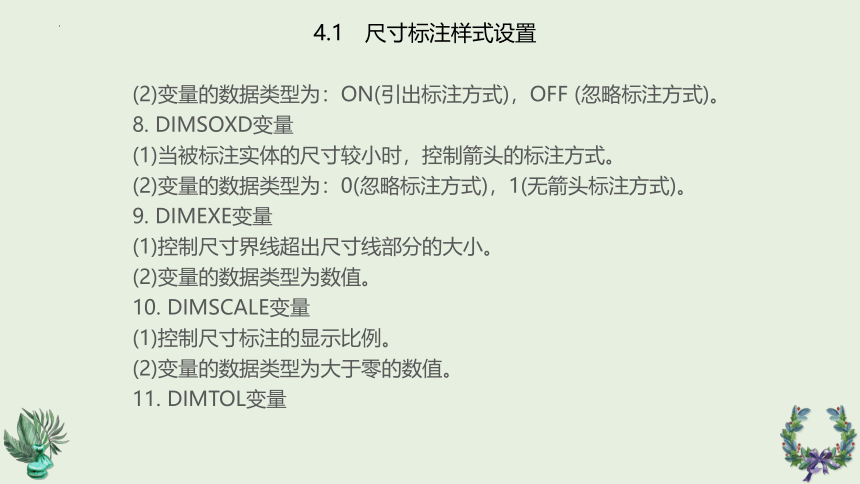

(2)变量的数据类型为：ON(引出标注方式)，OFF (忽略标注方式)。
8. DIMSOXD变量
(1)当被标注实体的尺寸较小时，控制箭头的标注方式。
(2)变量的数据类型为：0(忽略标注方式)，1(无箭头标注方式)。
9. DIMEXE变量
(1)控制尺寸界线超出尺寸线部分的大小。
(2)变量的数据类型为数值。
10. DIMSCALE变量
(1)控制尺寸标注的显示比例。
(2)变量的数据类型为大于零的数值。
11. DIMTOL变量

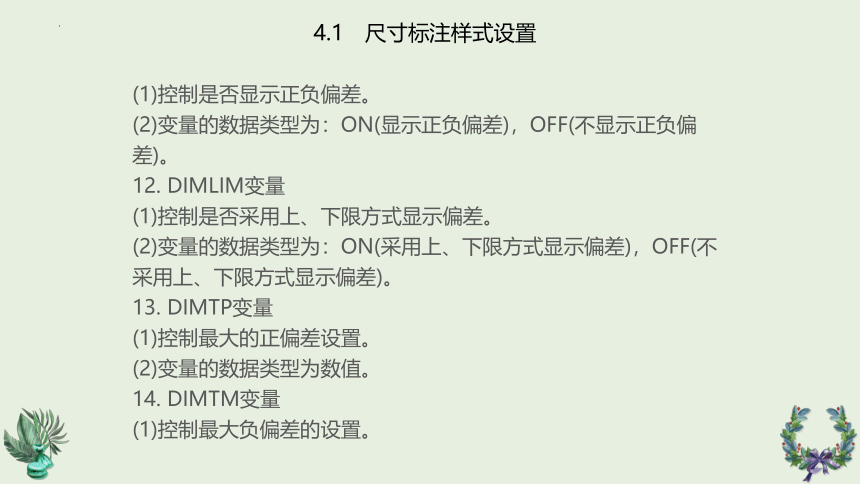

4.1　尺寸标注样式设置
(1)控制是否显示正负偏差。
(2)变量的数据类型为：ON(显示正负偏差)，OFF(不显示正负偏差)。
12. DIMLIM变量
(1)控制是否采用上、下限方式显示偏差。
(2)变量的数据类型为：ON(采用上、下限方式显示偏差)，OFF(不采用上、下限方式显示偏差)。
13. DIMTP变量
(1)控制最大的正偏差设置。
(2)变量的数据类型为数值。
14. DIMTM变量
(1)控制最大负偏差的设置。
4.1　尺寸标注样式设置
图4-2　尺寸标注系统变量
操作示例
(2)变量的数据类型为数值。
15. DIMDLI变量
(1)当作基线标注时，控制尺寸线之间距离的大小。
(2)变量的数据类型为数值。
16. DIMASO变量
(1)控制尺寸标注是否关联的设置。
(2)变量的数据类型为：ON(尺寸标注关联设置)，OFF(尺寸标注非关联设置)。
4.1　尺寸标注样式设置
图4-3　“标注样式管理器”对话框
4.1.3　尺寸标注样式设置
1.键盘命令设置方式
2.下拉菜单设置方式
4.1　尺寸标注样式设置
图4-4　“修改标注样式”对话框
3.常用操作选项说明
4.1　尺寸标注样式设置
图4-5　“修改标注样式”对话框设置
4.1　尺寸标注样式设置
图4-6　尺寸标注下拉菜单
设置操作示例
4.2　尺寸标注和编辑
图4-7　水平、垂直、对齐标注
命令操作示例
4.2.1　尺寸标注命令
1.水平标注(HOR)：标注被标注对象的水平尺寸
2.垂直标注(VER)：标注被标注对象的垂直尺寸
3.对齐标注(ALI)：标注被标注对象的对齐(沿尺寸线方位)尺寸
4.2　尺寸标注和编辑
图4-8　旋转标注命令
操作示例
4.旋转标注(ROT)：按指定方位标注被标注对象的尺寸
4.2　尺寸标注和编辑
5.角度标注(ANG)：标注被标注对象的角度尺寸
图4-9　角度标注命令操作示例
a)标注对象(圆弧)　b)标注对象(圆)
c)标注对象(直线)
6.基线标注(BAS)：按基线标注方式标注被标注对象的尺寸
7.连续标注(CON)：按连续标注方式标注被标注对象的尺寸
4.2　尺寸标注和编辑
图4-10　基线标注、连续标注命令操作示例
a)基线标注　b)连续标注
8.半径标注(RAD)：标注被标注对象的半径尺寸
9.直径标注(DIA)：标注被标注对象的直径尺寸
4.2　尺寸标注和编辑
图4-11　半径标注、直径标注
命令操作示例
a)半径标注　b)直径标注
4.2　尺寸标注和编辑
10.引线标注(LEA)：利用引出线方式标注被标注的对象
11.坐标标注(ORD)：标注被标注对象的坐标特性
图4-12　引线标注、坐标标注
命令操作示例
4.2.2　尺寸编辑命令
1.编辑标注命令
(1)功能：编辑尺寸标注的文字内容及标注方式。
4.2　尺寸标注和编辑
图4-13　“文字格式”对话框
(2)名称：Dimedit。
(3)一般操作步骤。
(4)主要操作选项说明。
4.2　尺寸标注和编辑
图4-14　编辑标注命令操作示例
a)命令操作前图形的效果
b)命令操作后图形的效果
2.编辑标注文字命令
(1)功能：编辑尺寸标注的文字位置。
4.2　尺寸标注和编辑
(2)名称：Dimtedit。
(3)一般操作步骤。
(4)主要操作选项说明。
图4-15　编辑标注文字命令
操作示例
a)命令操作前图形的效果
b)命令操作后图形的效果
3.标注更新命令
4.2　尺寸标注和编辑
(1)功能：设置标注样式或利用指定的标注样式更新当前选定的尺寸标注。
(2)名称：Dimstyle或DIM-Update。
(3)一般操作步骤。
① 命令 ：Dimstyle↙
② 命令 ：-Dimstyle↙
③ 标注 ：Update↙
