1.1 中望CAD建筑版软件必备知识
1.2 用户操作工作界面及功能分布
1.3 图档组织
项目1 中望建筑CAD基础
目录
Content
1.1.1 必备知识储备
本书面对的是具有一定Windows和中望CAD平台软件的基本操作的用户进阶学习而提供的，如果您还没有这方面的知识，那么请寻找相关资料学习入门操作。

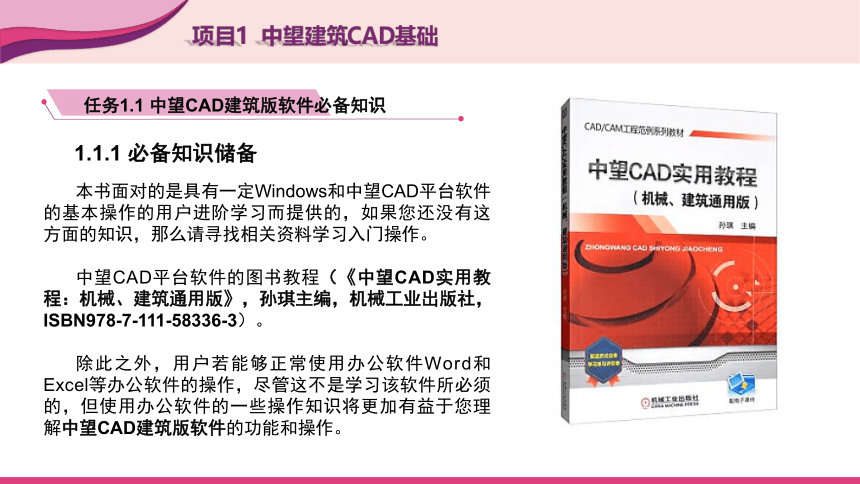

中望CAD平台软件的图书教程（《中望CAD实用教程：机械、建筑通用版》，孙琪主编，机械工业出版社，ISBN978-7-111-58336-3）。
除此之外，用户若能够正常使用办公软件Word和Excel等办公软件的操作，尽管这不是学习该软件所必须的，但使用办公软件的一些操作知识将更加有益于您理解中望CAD建筑版软件的功能和操作。
任务1.1 中望CAD建筑版软件必备知识
请安装最新版本WPS软件观看此嵌入式微课视频
1.1.2 安装和启动

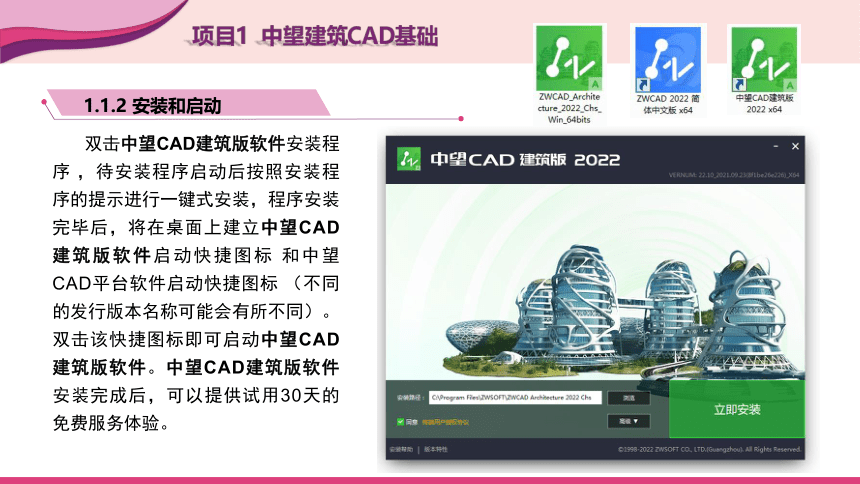

双击中望CAD建筑版软件安装程序 ，待安装程序启动后按照安装程序的提示进行一键式安装，程序安装完毕后，将在桌面上建立中望CAD建筑版软件启动快捷图标 和中望CAD平台软件启动快捷图标 （不同的发行版本名称可能会有所不同）。双击该快捷图标即可启动中望CAD建筑版软件。中望CAD建筑版软件安装完成后，可以提供试用30天的免费服务体验。
1.1.3 使用流程

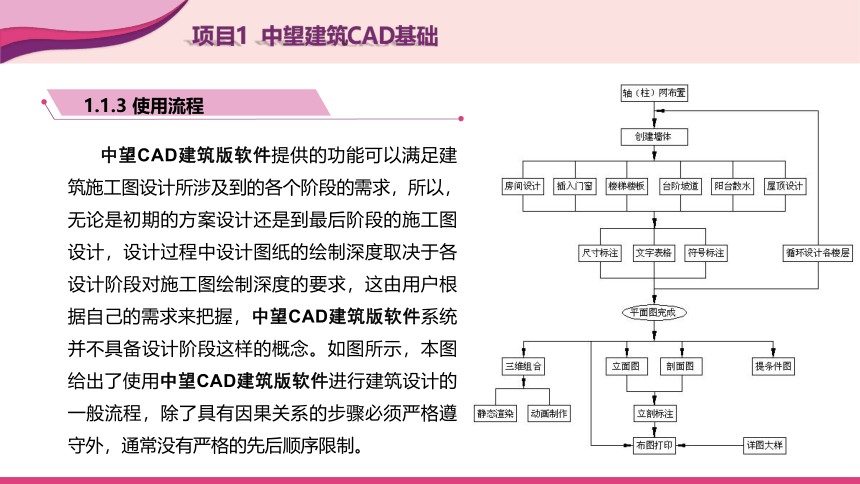

中望CAD建筑版软件提供的功能可以满足建筑施工图设计所涉及到的各个阶段的需求，所以，无论是初期的方案设计还是到最后阶段的施工图设计，设计过程中设计图纸的绘制深度取决于各设计阶段对施工图绘制深度的要求，这由用户根据自己的需求来把握，中望CAD建筑版软件系统并不具备设计阶段这样的概念。如图所示，本图给出了使用中望CAD建筑版软件进行建筑设计的一般流程，除了具有因果关系的步骤必须严格遵守外，通常没有严格的先后顺序限制。
请安装最新版本WPS软件观看此嵌入式微课视频
1.2 用户操作工作界面及功能分布
1.1 中望CAD建筑版软件必备知识
1.3 图档组织
项目1 中望建筑CAD基础
目录
Content
任务1.2 用户操作工作界面及功能分布

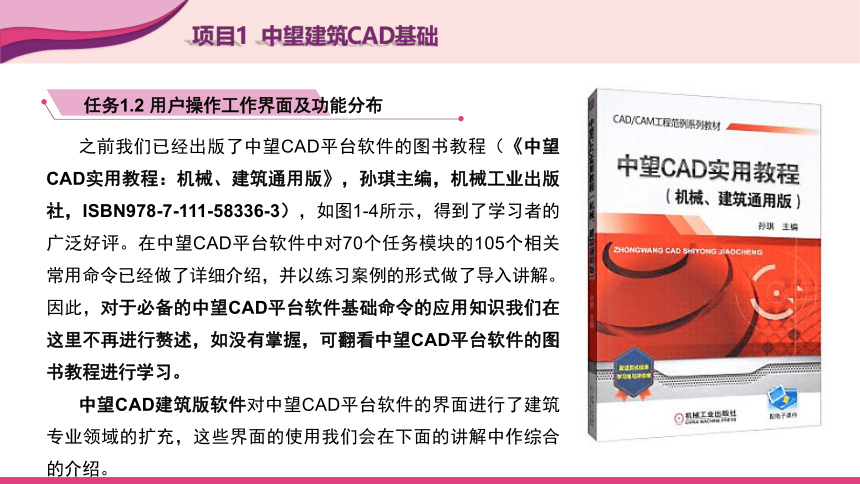

之前我们已经出版了中望CAD平台软件的图书教程（《中望CAD实用教程：机械、建筑通用版》，孙琪主编，机械工业出版社，ISBN978-7-111-58336-3），如图1-4所示，得到了学习者的广泛好评。在中望CAD平台软件中对70个任务模块的105个相关常用命令已经做了详细介绍，并以练习案例的形式做了导入讲解。因此，对于必备的中望CAD平台软件基础命令的应用知识我们在这里不再进行赘述，如没有掌握，可翻看中望CAD平台软件的图书教程进行学习。
中望CAD建筑版软件对中望CAD平台软件的界面进行了建筑专业领域的扩充，这些界面的使用我们会在下面的讲解中作综合的介绍。
任务1.2 用户操作工作界面及功能分布

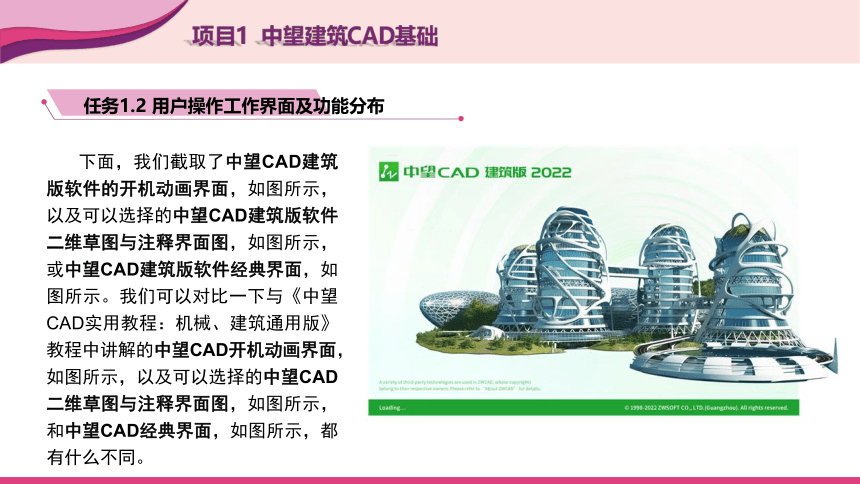

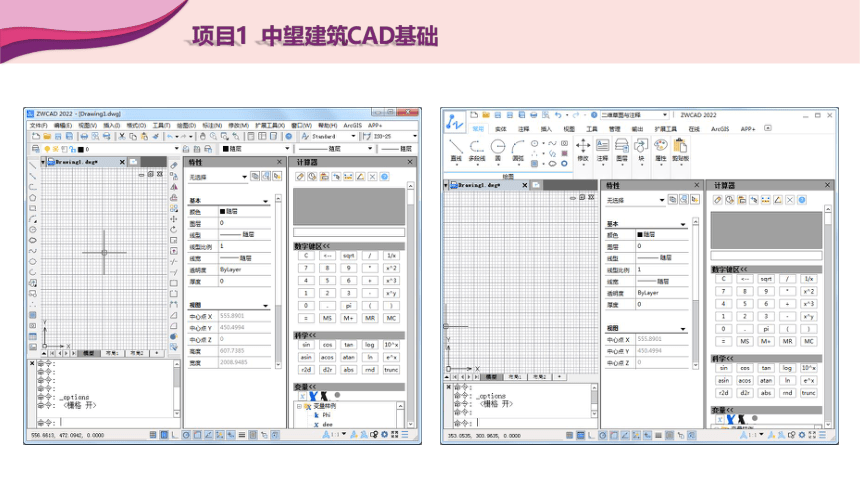

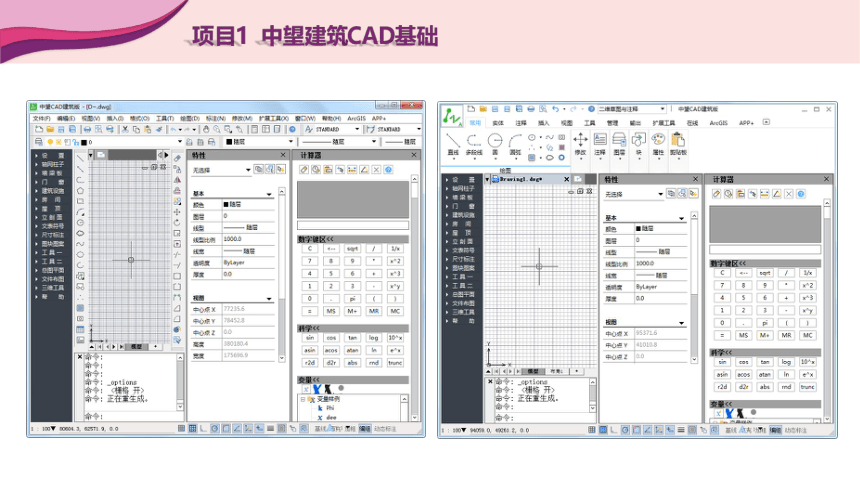

下面，我们截取了中望CAD建筑版软件的开机动画界面，如图所示，以及可以选择的中望CAD建筑版软件二维草图与注释界面图，如图所示，或中望CAD建筑版软件经典界面，如图所示。我们可以对比一下与《中望CAD实用教程：机械、建筑通用版》教程中讲解的中望CAD开机动画界面，如图所示，以及可以选择的中望CAD二维草图与注释界面图，如图所示，和中望CAD经典界面，如图所示，都有什么不同。
任务1.2 用户操作工作界面及功能分布

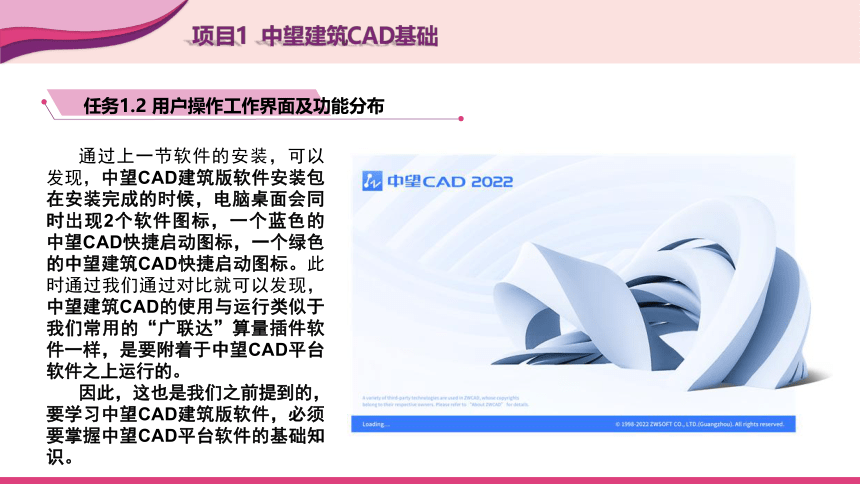

通过上一节软件的安装，可以发现，中望CAD建筑版软件安装包在安装完成的时候，电脑桌面会同时出现2个软件图标，一个蓝色的中望CAD快捷启动图标，一个绿色的中望建筑CAD快捷启动图标。此时通过我们通过对比就可以发现，中望建筑CAD的使用与运行类似于我们常用的“广联达”算量插件软件一样，是要附着于中望CAD平台软件之上运行的。
因此，这也是我们之前提到的，要学习中望CAD建筑版软件，必须要掌握中望CAD平台软件的基础知识。
任务1.2 用户操作工作界面及功能分布
中望CAD建筑版软件的主界面采用美观、灵活的Ribbon界面，类似于 Office的界面，如图所示。相比于经典版本，如图所示，Ribbon界面对于用户有着更高的友好度，使用户能更为轻松地上手使用。同时软件也支持Ribbon界面与经典界面之间互换，使之更符合设计师的使用习惯。
中望的Ribbon界面主要有标题栏区域、Ribbon界面功能区绘图区、命令提示区、状态栏区、以及工具选项板、绘图工具栏、修改工具栏等可自行设定的工具栏。
绘图工具栏
菜单栏
标题栏
十字光标
屏幕菜单
坐标系图标
命令提示区
状态显示区
修改工具栏
窗口控制按钮
主工具栏
绘图窗口
特性管理面板
菜单浏览器
快捷访问工具栏
功能选项卡
功能选项面板
自定义经典风格切换
请安装最新版本WPS软件观看此嵌入式微课视频
标题栏区域包括了3部分内容：
1）菜单浏览器
点击左上角中望CAD建筑版软件的LOGO即可进入菜单浏览器界面，如图所示，此处功能类似于Office系列软件。
2）快速访问工具栏
此处提供了中望建筑CAD中部分常用的工具的快捷访问方式，包括新建文件/保存/另存为文件、打印、撤销/恢复操作等。
3）窗口控制按钮
与windows的功能完全相同。可以利用右上角的控制按钮将窗口最小化、最大化或关闭。
1.2.1标题栏区域
绘图栏（从左至右）其中包括“直线”、 “构造线”、“多段线”、 “多边形”、 “矩形”、 “三点画圆弧”、“圆”、 “云线”、 “样条曲线”、 “椭圆”、“圆弧”、 “插入块”、 “创建块”、 “点”、 “填充图案”、 “面域”、 “表格” 、 “多行文字”等功能按键，如图1-14上图所示。
修改栏（从左至右）其中包括“删除”、“复制”、“镜像”、“偏移”、 “阵列”、 “移动”、 “旋转”、 “缩放”、 “拉伸”、 “修剪”、 “延伸”、 “打断于点”、 “打断”、 “合并”、 “倒角”、 “圆角”、 “分解”等功能按键，如下图所示。
1.2.2绘图栏、修改栏界面功能区
中望CAD建筑版软件的主要功能都列在左侧的屏幕菜单上，屏幕菜单采用“折叠式”两级结构，如图所示。这也是本教程项目二至项目十五我们要讲解的内容。第一级菜单可以单击展开第二级菜单，任何时候最多只能展开一个一级菜单，展开另外一个一级菜单时，原来展开的菜单自动合拢。二级菜单是真正可以执行任务的菜单，大部分菜单项都有图标，以方便用户更快地确定菜单项的位置。当光标移到菜单项上时，中望CAD的状态行会出现该菜单项功能的简短提示。
折叠式菜单效率最高，但由于屏幕的空间有限，当某个较长的二级菜单打开后，下部某些第一级菜单可能被遮挡，无法完全看到，此时可以用鼠标滚轮滚动快速上下移动，还可以右击父级菜单弹出下级菜单，当然这并不是最好的方法。对于特定的工作，有些一级菜单很少使用或者根本不用，那么这时可以右键点取屏幕菜单的空白处来个性化配置屏幕菜单，设置一级菜单项的可见性，甚至可以关闭不常用的菜单，达到快速为中望CAD建筑版软件的菜单系统“减肥”的效果。除了标准的右键菜单，中望CAD建筑版软件还提供了功能丰富的剖面菜单和总图菜单，方便用户有针对性的面对不同的绘图操作。
1.2.3 屏幕菜单
功能区是显示基于任务的命令和控件的选项卡。在创建或打开文件时，会自动显示功能区，提供一个包括创建文件所有需的所有工具的小模型选项板。中望CAD建筑版软件的Ribbon界面共包括“常用、实体、注释、插入、视图、工具、管理、输出、扩展工具、联机”10个功能选项卡，如图所示。
1.2.4功能区选项卡
每个功能选项卡下有个展开的面板，即“功能选项面板”。这些面板依照其功能进行标记在相应选项卡中，功能面板包含很多的工具和控件与工具栏和对话框中的相同。如图所示。是“常用”功能选项面板，其中包括“直线”、“多段线”、“圆”、“圆弧”、等功能按键。
1.2.5功能区选项面板
在功能选项面板中，很多命令还有可展开的下拉菜单，选择更详细的功能命令。如图所示。点击圆下的图钉标记。显示“圆”的下拉菜单。
1.2.6功能面板下拉菜单
绘图区位于屏幕中央的空白区域，如图所示。所有的绘图操作都是在该区域中完成的。在绘图区域的左下角显示了当前坐标系图标，向右方向为X轴正方向，向上为Y轴正方向。绘图区没有边界，无论多大的图形都可置于其中。鼠标移动到绘图区中，会变为十字光标，执行选择对象的时候，鼠标会变成一个方形的拾取框。
1.2.7绘图区
命令栏位于工作界面的下方，此处显示了用户曾输入的命令记录以及中望CAD建筑版软件对用户的命令所进行的提示，如图所示。
当命令栏中显示“命令：”提示的时候，表明软件等待用户输入命令。当软件处于命令执行过程中，命令栏中显示各种操作提示。用户在绘图的整个过程中，要密切留意命令栏中的提示内容。
1.2.5功能区选项面板
状态栏位于界面的最下方，如图所示，显示了当前十字光标在绘图区所处的绝对坐标位置。同时还显示了常用的控制按钮，如捕捉、栅格、正交等，点击一次，按钮按下表示启用该功能，再点击则关闭。
1.2.9状态栏区
这些是用户根据自身的使用习惯及需要来自行调用的一系列工具栏，可根据实际情况自由选择。在中望CAD建筑版软件中，共提供了二十多个已命名的工具栏。默认情况下， “绘图”和“修改”工具栏处于打开状态。 如果要显示当前隐藏的工具栏，可在任意工具栏上右击，此时将弹出一个快捷菜单，如图所示，通过选择命令可以显示或关闭相应的工具栏。
1.2.10工具选项板、绘图工具栏、修改工具栏等
可自行设定的工具栏
以上是中望CAD建筑版软件Ribbon界面的简单介绍。如果用户希望使用经典风格的中望CAD建筑版软件，用户可选择点击状态栏右下角的 ,点击“二维草图与注释”界面显示为Ribbon界面。点击“ZWCAD经典”则为经典风格，如图所示。
这里介绍的是绘图区的右键菜单，如图所示。其他界面上的右键菜单见相应的章节，或过于明显不进行介绍。要指出的是，并非中望CAD建筑版软件的全部功能都列在屏幕菜单上，有些编辑功能只在右键菜单上列出。
右键菜单有三类：模型空间空选右键菜单——列出绘图任务最常用的功能；布局空间空选右键菜单——列出布图任务常用功能；选中特定对象的右键菜单——列出该对象有关的操作。
。
1.2.11 右键菜单
由于中望CAD建筑版软件平台支持多文档，如图所示。中望CAD建筑版软件可以同时打开多个DWG图档，当有多个文档打开时，文档标签出现在绘图区上方，用户可以通过点取文档标签快速的在不同文档间自由切换。
1.2.12 文档标签
对于绘制建筑工程图，使用单个模型空间视口即可。对于三维应用而言，多个视口分别显示不同的视图就显得特别有意义。中望建筑CAD通过简单的鼠标拖放操作，就可以轻松的操纵视口。
1. 新建和删除视口
当光标移到当前视口的4个边界时，光标形状发生变化，此时按下鼠标左键拖放，就可以新建视口。注意光标稍微位于图形区一侧，否则可能是改变其他用户界面，如屏幕菜单和图形区的分隔条和文档窗口的边界。
2. 改视口大小
当光标移到视口边界或角点时，光标的形状会发生变化，此时，按住鼠标左键进行拖放，可以更改视口的尺寸，通常与边界延长线重合的视口也随同改变，如不需改变延长线重合的
视口，可在拖动时按住CTRL或SHIFT键。
3. 删除视口
若要删除视口，只需要在新建的视口边界按下鼠标左键拖动新视口边界更改视口的大小，使它和某个方向的边发生重合（或接近重合），视口自动被删除。
4. 放弃操作
在拖动过程中如果想放弃操作，可按ESC键取消操作。如果操作已经生效，则可以用中望CAD建筑版软件的放弃（UNDO）命令处理。
1.2.13 模型视口
1.3 图档组织
1.1 中望CAD建筑版软件必备知识
1.2 用户操作工作界面及功能分布
项目1 中望建筑CAD基础
目录
Content
无论是应用中望CAD建筑版软件来绘制工程图也好，还是用它来三维建模也罢，都涉及到DWG文档是由什么构成的问题,以及如何用一个DWG文档或多个DWG文档来表达设计的问题。
1.3.1 图形元素
中望CAD可以通过第三方程序扩充图元的类型，具有专业化、可视化、智能化的特点。中望CAD建筑版软件就是利用这个特性，定义了数十种专门针对建筑设计和三维建模的图形对象。其中一部分对象代表建筑构件，如墙体、柱子和门窗，这些对象在程序实现的时候，就融进了许多专门的知识，因此可以表现出智能特征，例如门窗碰到墙，墙就自动开洞并装入门窗。另有部分代表图纸注释内容，如文字、符号和尺寸标注，这些注释符号采用图纸的度量单位和制图标准相适应。还有部分作为几何形状，如矩形、平板、路径曲面，具体用来干什么，由使用者自行决定。
任务1.3 图档组织
中望CAD建筑版软件应以专业对象技术，在满足建筑施工图绘制功能的前提下，兼顾三维快速建模，模型与平面图同步完成。众所周知，平面设计是建筑施工图设计的重点，中望CAD建筑版软件平面图表达的是建筑平面实体模型，而不只是单纯的二维平面图设计。所以，中望CAD建筑版软件平面设计是在建筑平面模型的三维空间内进行的。通常一个完整的建筑是由多个楼层（称自然层）构成的，其中构件布局相同的楼层，无需重复表达，归纳为标准层。
中望CAD建筑版软件支持将全部平面图，甚至全部工程图放在一个图形文件中，用楼层框框住标准层图形，并给出它所代表的自然层信息即可。不过这样会造成图形文件太大，运行速度将会降低。如果平面图信息量比较大，把各个标准层作为一个单独的文件，用一个楼层表文件描述这些标准层平面图和自然层之间的对应关系可能更恰当。
1.3.2 多层模型
这里介绍自定义对象即建筑对象的编辑。中望CAD基本对象的编辑，不是本书的任务，不过要强调一点，软件的基本编辑命令，如复制（Copy）、移动（Move）和删除（Erase）等都可以用来编辑建筑对象，除非后续章节另有说明。专用的编辑工具不在本节讲述，请参考后续的各个章节。这里对通用的编辑方法作一介绍，用户应当熟练掌握这些方法。
1. 在位编辑
中望CAD建筑版软件所定义的涉及文字的对象，都支持在位编辑，不管是单行文字还是多行文字，也不管是尺寸标注还是符号标注，甚至是门窗编号和房间名称都支持在位编辑。在位编辑的步骤是首先选中一个对象，然后单击这个对象的文字，系统自动显示光标的插入符号，直接输入文字即可。多选文字可采用鼠标+键，在位编辑的时候可以用鼠标缩放视图，这样可以一边看图一边输入。需要指出的是，目前与中望CAD建筑版软件在位编辑配合较好的是搜狗输入法，推荐试用。
1.3.3 图形编辑
2. 对象编辑
大部分建筑对象都支持对象编辑，对于不支持的对象类型，自动调用特性编辑。对象编辑是单个对象的编辑，通常和创建的界面一样，符合怎么创建就怎么修改的原则。双击单个对象，即可启动对象编辑。
3. 特性编辑
特性编辑采用特性表（OPM）的方式，支持对所有对象编辑，不管是单个对象编辑还是多个对象编辑，不管是中望CAD建筑版软件的基本对象编辑还是建筑对象编辑中望CAD建筑版软件标准工具栏上就有启动特性编辑的图标，当然也可用快捷键Ctrl+1调出。
4. 特性匹配
特性匹配也称格式刷 ，位于中望CAD建筑版软件标准工具栏上。可以在对象之间复制特性。
1.3.3 图形编辑
5. 夹点编辑
夹点编辑是通过夹点激活拉伸、移动、旋转、缩放或镜像操作的一种编辑模式。建筑对象都提供有夹点，这些夹点大部分都有提示（为提高速度，标注区间很小的尺寸标注对象关闭了夹点提示）。夹点编辑可以简化编辑的步骤，并可以直观的预先看到结果。
1.3.3 图形编辑
建筑对象根据视图观察角度，确定视图的生成类型。许多对象都有两个视图，既用于工程图的二维视图和用于三维模型的三维视图。俯视图（即二维观察）下显示其二维视图，其他观察角度（即三维观察）显示其三维视图。注释符号类的图纸对象没有三维视图，在三维观察下看不到它们。
如果有特殊需要的话，可以通过特性表修改各个对象的视图特征。例如可以在三维观察下，显示该对象的二维视图，也可以在二维观察下显示该对象的三维视图。
1.3.4 视图表现
中望CAD建筑版软件用图层来管理不同表达类型的图形对象，以便控制颜色和可见性等特征。在国内的建筑图纸中，图层的命名规则比较混乱。中望CAD建筑版软件遵循《房屋建筑CAD制图统一规则》（GB/T 18112-2000），制定了标准中文和标准英文两个图层标准，同时还支持应用广泛的天正图层标准，三者之间可以转换。
线型是图面表达的重要手段，软件涉及的应用领域广泛，中望CAD建筑版软件支持国标线型的使用，在使用国标线型时，线型比例和出图比例相同即可。
图案填充也是图面表达的重要手段，中望CAD建筑版软件补充了许多适合国内建筑制图标准的填充图案，并且提供了自己的图案填充命令，替代了原有的填充图案。使用中望CAD建筑版软件提供的填充图案，填充比例与出图比例相同即可。
1.3.5 格式控制
建筑设计是一个集体项目，不仅设计团队内部成员之间需要交流图纸，设计单位和建设单位之间也需要交流图纸。不同的成员使用的软件工具不尽相同，同一个使用者过去和现在使用的软件也会有变化。作为一个建筑设计软件，中望CAD建筑版软件已经考虑了不同来源的图档的导入问题，也考虑了图档接收方可能遇到的情况，使之都能导出合适格式的图档文件。
1.3.6 图纸交流
开始使用中望CAD建筑版软件的时候，可以对操作方式和图形的全局设置进行设定。它的全局初始设置包含【使用方式】和【加粗填充】两个标签，如图所示，前一标签，带图标 的设置项目以及后一标签的全部设置都是针对当前图。
1.3.7 全局设置
对于那些显而易见的设置在此不再赘述，下面只介绍需要注意的一些设置。
1. 本图设置
1）【出图比例】指当前比例，用于新建对象。一个图纸中可以包含多种比例，新建的建筑对象使用当前比例。如果要改变已有对象的出图比例，参见『文件布图』章节。
2）【当前层高】用作墙和柱的默认高度，一个图形中可以包含多个标准层，因此这个设置并非一成不变，可根据当前绘制的图形所在的楼层灵活设置。
3）【分弧精度】指弧弦距，用于三维模型，如图所示。圆弧构建最终需要转化为折线表示，弧弦距控制转化精度。根据模型的特征恰当设置，表现细部设计应当取小一些（如室内设计可以取0.1~１），表示大场景可以取大一些对于建筑设计默认的数值已经比较合适，也可以在1~10的范围内调整。。
2. 线型
对于新建图纸，采用国标线型比较好，易于控制线型比例。线型比例自动化，实际上是平台软件系统变量PSLTSCALE，即启用图纸空间线型比例。启用这个设置时，中望CAD建筑版软件根据图纸空间和模型空间的切换，自动设置相应的线型比例（LTSCALE）。采用国标线型时，模型空间的线型比例应当为当前出图比例，图纸空间线型比例应当为1。采用平台软件线型时，线型比例一般应当乘以5~10倍。如果关闭线型比例自动化，即只用模型空间线型比例，系统将不会去修改线型比例（LTSCALE）。
3. 加粗填充
专门解决工程图中与墙柱材料有关的工程图面效果设置，根据不同的墙柱材料，设置相应的线宽和填充图案，如图所示，默认比例大于1：100的时候为详图模式（如1：50），可以用详图比例（XTBL）重新设置这个比例值。加粗填充模式可以用墙柱的右键菜单快速的开启或关闭，也可以直接在状态行上开关。
