第2章　AutoCAD绘图命令
1
2
4
3
3

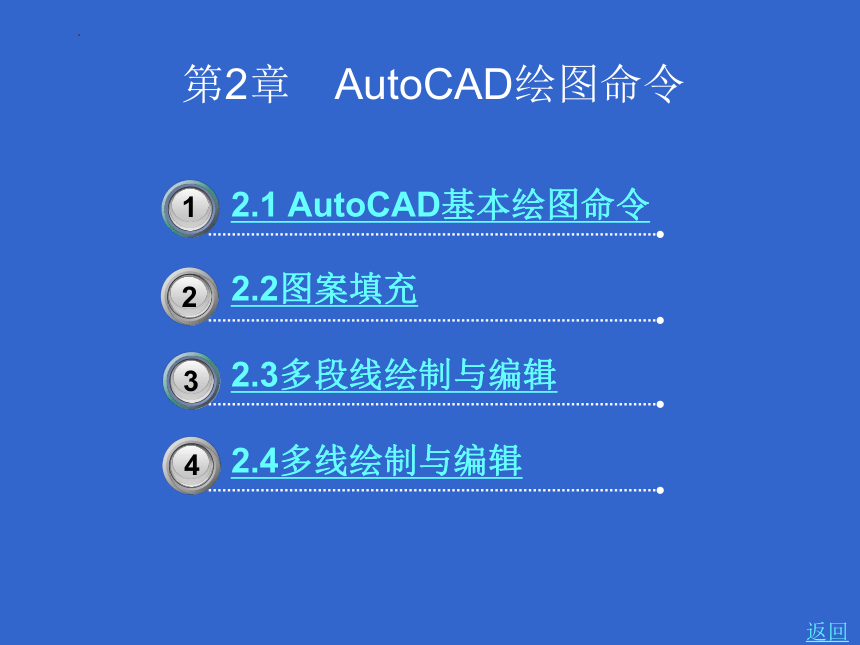

2.1 AutoCAD基本绘图命令
2.2图案填充
2.3多段线绘制与编辑
2.4多线绘制与编辑
返回
2.1　AutoCAD基本绘图命令

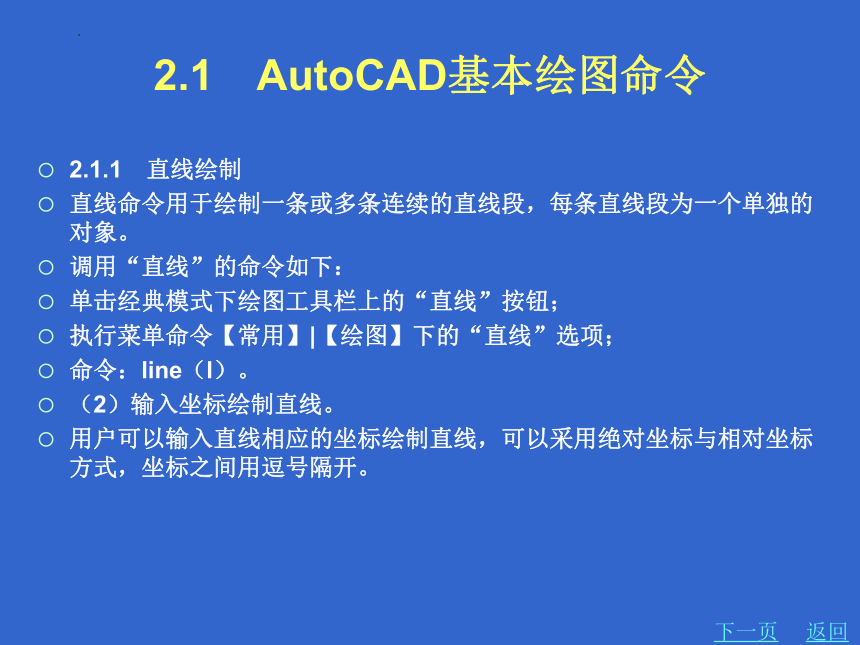

2.1.1　直线绘制
直线命令用于绘制一条或多条连续的直线段，每条直线段为一个单独的对象。
调用“直线”的命令如下：
单击经典模式下绘图工具栏上的“直线”按钮；
执行菜单命令【常用】|【绘图】下的“直线”选项；
命令：line（l）。
（2）输入坐标绘制直线。
用户可以输入直线相应的坐标绘制直线，可以采用绝对坐标与相对坐标方式，坐标之间用逗号隔开。
下一页
返回
2.1　AutoCAD基本绘图命令
绘制结果如图2.1所示。

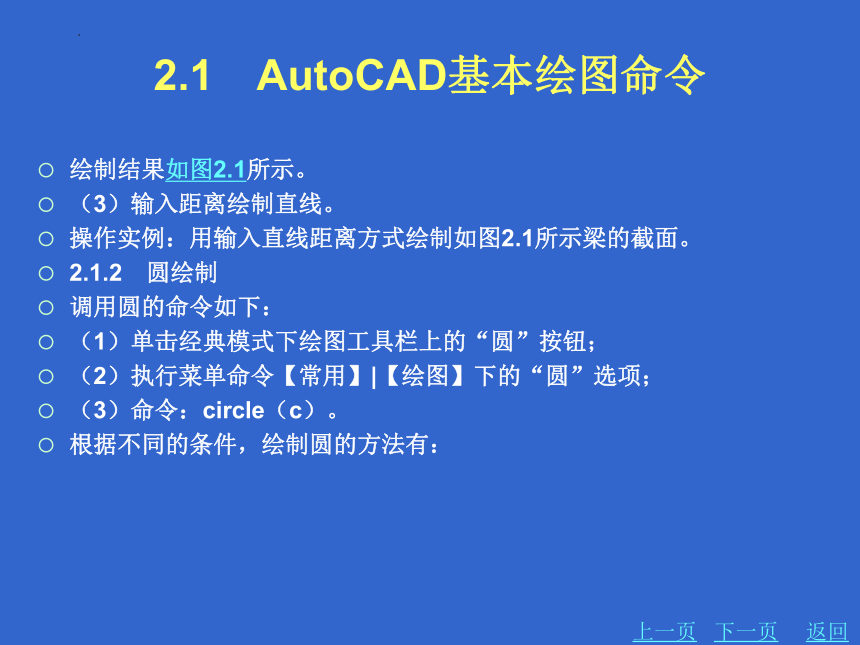

（3）输入距离绘制直线。
操作实例：用输入直线距离方式绘制如图2.1所示梁的截面。
2.1.2　圆绘制
调用圆的命令如下：
（1）单击经典模式下绘图工具栏上的“圆”按钮；
（2）执行菜单命令【常用】|【绘图】下的“圆”选项；
（3）命令：circle（c）。
根据不同的条件，绘制圆的方法有：
上一页
下一页
返回
2.1　AutoCAD基本绘图命令

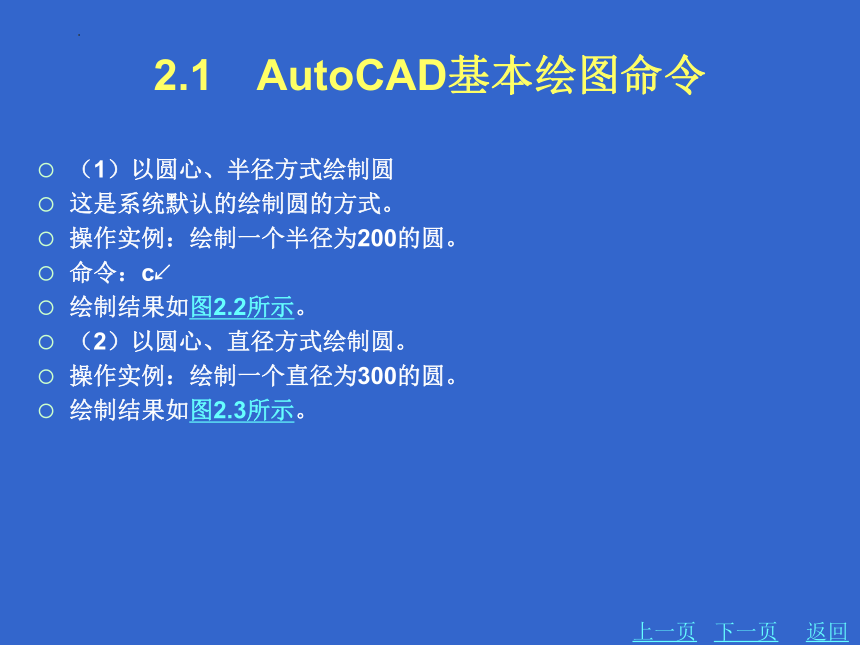

（1）以圆心、半径方式绘制圆
这是系统默认的绘制圆的方式。
操作实例：绘制一个半径为200的圆。
命令：c↙
绘制结果如图2.2所示。
（2）以圆心、直径方式绘制圆。
操作实例：绘制一个直径为300的圆。
绘制结果如图2.3所示。
上一页
下一页
返回
2.1　AutoCAD基本绘图命令

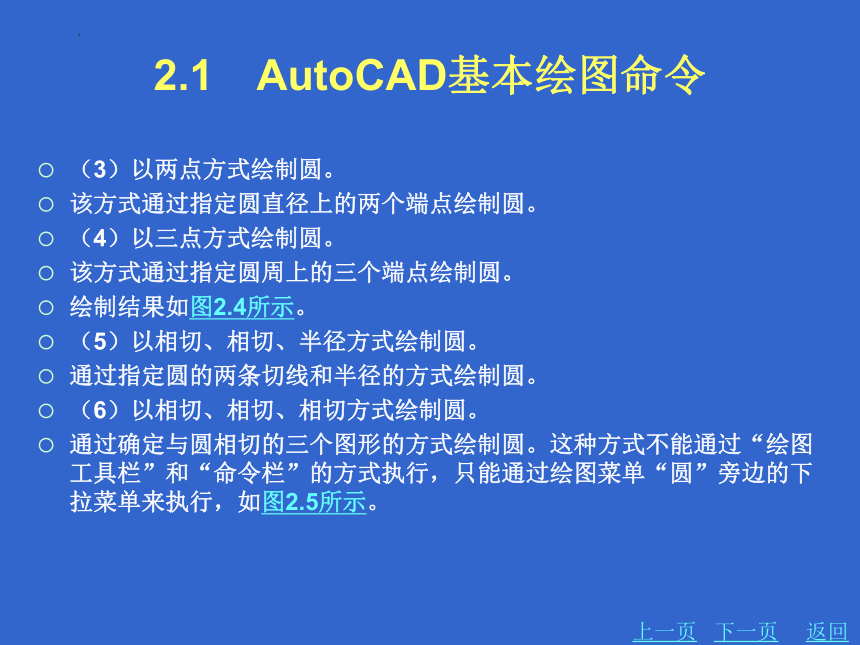

（3）以两点方式绘制圆。
该方式通过指定圆直径上的两个端点绘制圆。
（4）以三点方式绘制圆。
该方式通过指定圆周上的三个端点绘制圆。
绘制结果如图2.4所示。
（5）以相切、相切、半径方式绘制圆。
通过指定圆的两条切线和半径的方式绘制圆。
（6）以相切、相切、相切方式绘制圆。
通过确定与圆相切的三个图形的方式绘制圆。这种方式不能通过“绘图工具栏”和“命令栏”的方式执行，只能通过绘图菜单“圆”旁边的下拉菜单来执行，如图2.5所示。
上一页
下一页
返回
2.1　AutoCAD基本绘图命令
绘制结果如图2.6所示。
2.1.3　圆弧绘制
圆弧是圆的一部分，可以使用多种方式绘制圆弧。
调用“圆弧”命令的操作如下：
（1）单击经典模式下绘图工具栏上的“圆弧”按钮；
（2）执行菜单命令【常用】|【绘图】下的“圆弧”选项；
（3）命令：arc（a）。
根据不同的条件，绘制圆弧的方法有很多，如图2.7所示。下面介绍三种常用的绘制圆弧的方式：
（1）以三点方式绘制圆弧。
通过指定圆弧上的三个点来绘制圆弧。
上一页
下一页
返回
2.1　AutoCAD基本绘图命令

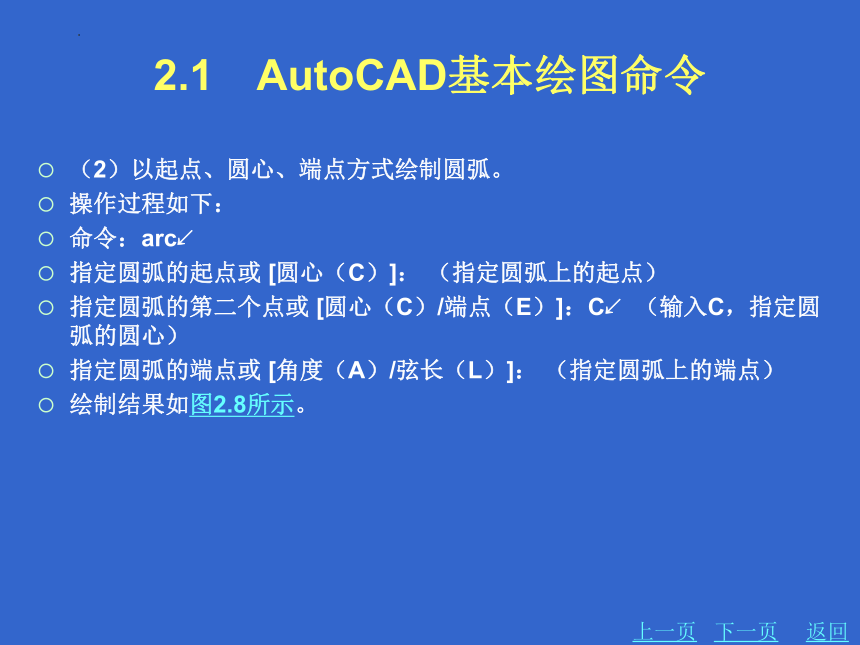

（2）以起点、圆心、端点方式绘制圆弧。
操作过程如下：
命令：arc↙
指定圆弧的起点或 [圆心（C）]： （指定圆弧上的起点）
指定圆弧的第二个点或 [圆心（C）/端点（E）]：C↙ （输入C，指定圆弧的圆心）
指定圆弧的端点或 [角度（A）/弦长（L）]： （指定圆弧上的端点）
绘制结果如图2.8所示。
上一页
下一页
返回
2.1　AutoCAD基本绘图命令

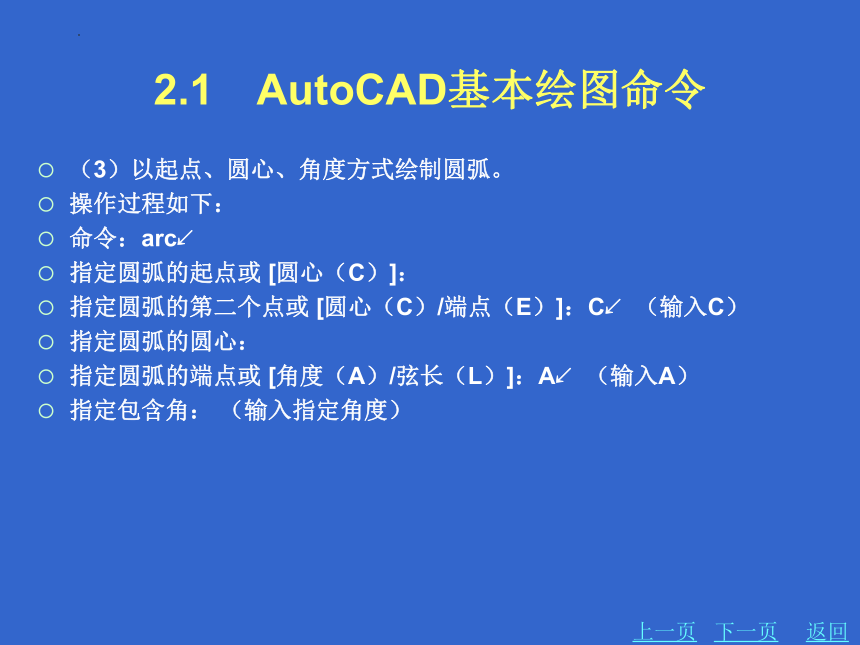

（3）以起点、圆心、角度方式绘制圆弧。
操作过程如下：
命令：arc↙
指定圆弧的起点或 [圆心（C）]：
指定圆弧的第二个点或 [圆心（C）/端点（E）]：C↙ （输入C）
指定圆弧的圆心：
指定圆弧的端点或 [角度（A）/弦长（L）]：A↙ （输入A）
指定包含角： （输入指定角度）
上一页
下一页
返回
2.1　AutoCAD基本绘图命令

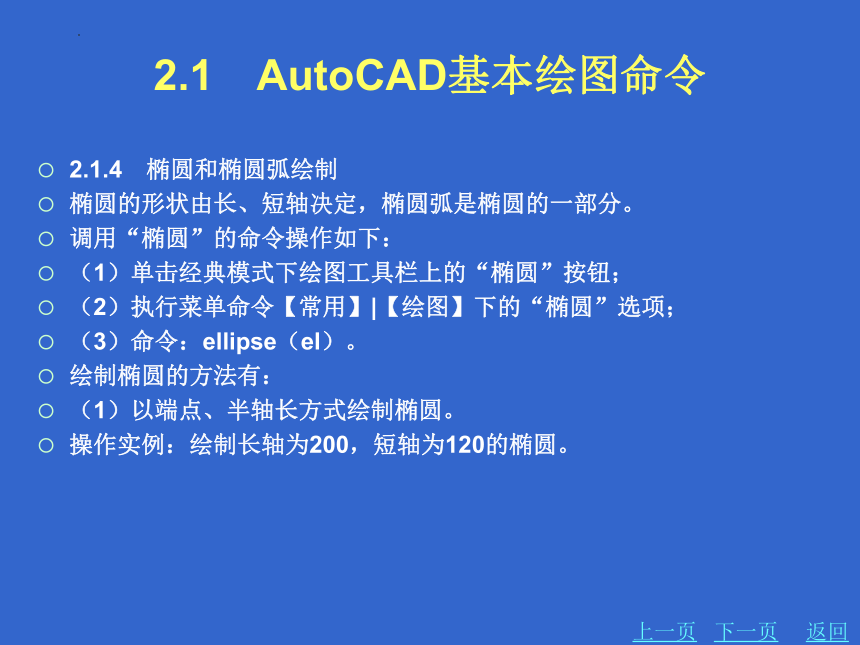

2.1.4　椭圆和椭圆弧绘制
椭圆的形状由长、短轴决定，椭圆弧是椭圆的一部分。
调用“椭圆”的命令操作如下：
（1）单击经典模式下绘图工具栏上的“椭圆”按钮；
（2）执行菜单命令【常用】|【绘图】下的“椭圆”选项；
（3）命令：ellipse（el）。
绘制椭圆的方法有：
（1）以端点、半轴长方式绘制椭圆。
操作实例：绘制长轴为200，短轴为120的椭圆。
上一页
下一页
返回
2.1　AutoCAD基本绘图命令

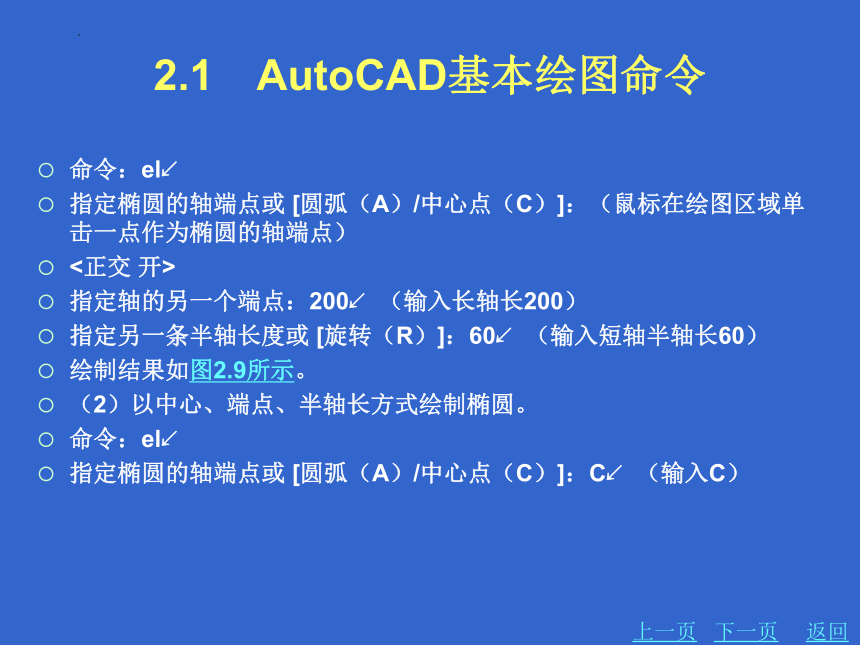

命令：el↙
指定椭圆的轴端点或 [圆弧（A）/中心点（C）]：（鼠标在绘图区域单击一点作为椭圆的轴端点）
<正交 开>
指定轴的另一个端点：200↙ （输入长轴长200）
指定另一条半轴长度或 [旋转（R）]：60↙ （输入短轴半轴长60）
绘制结果如图2.9所示。
（2）以中心、端点、半轴长方式绘制椭圆。
命令：el↙
指定椭圆的轴端点或 [圆弧（A）/中心点（C）]：C↙ （输入C）
上一页
下一页
返回
2.1　AutoCAD基本绘图命令

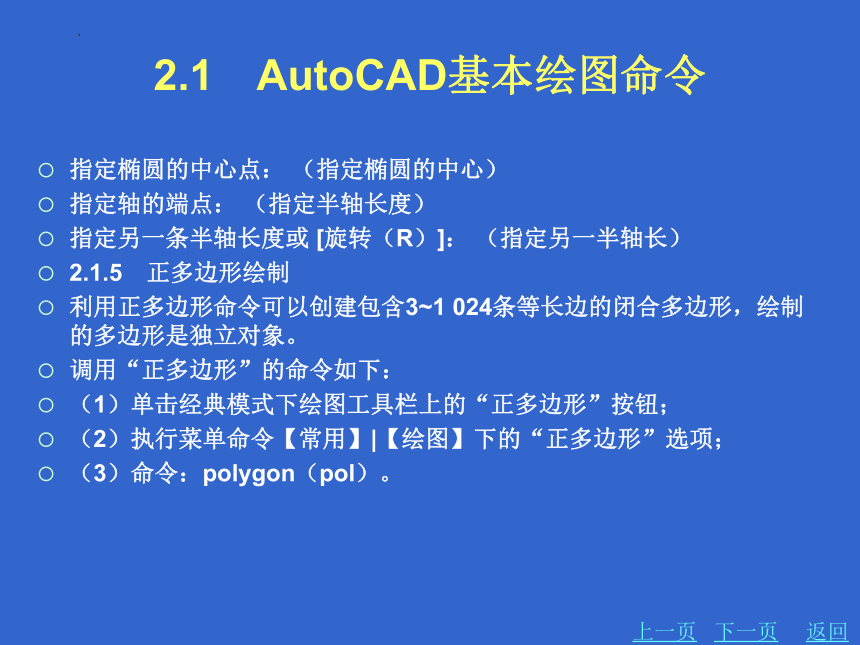

指定椭圆的中心点： （指定椭圆的中心）
指定轴的端点： （指定半轴长度）
指定另一条半轴长度或 [旋转（R）]： （指定另一半轴长）
2.1.5　正多边形绘制
利用正多边形命令可以创建包含3~1 024条等长边的闭合多边形，绘制的多边形是独立对象。
调用“正多边形”的命令如下：
（1）单击经典模式下绘图工具栏上的“正多边形”按钮；
（2）执行菜单命令【常用】|【绘图】下的“正多边形”选项；
（3）命令：polygon（pol）。
上一页
下一页
返回
2.1　AutoCAD基本绘图命令

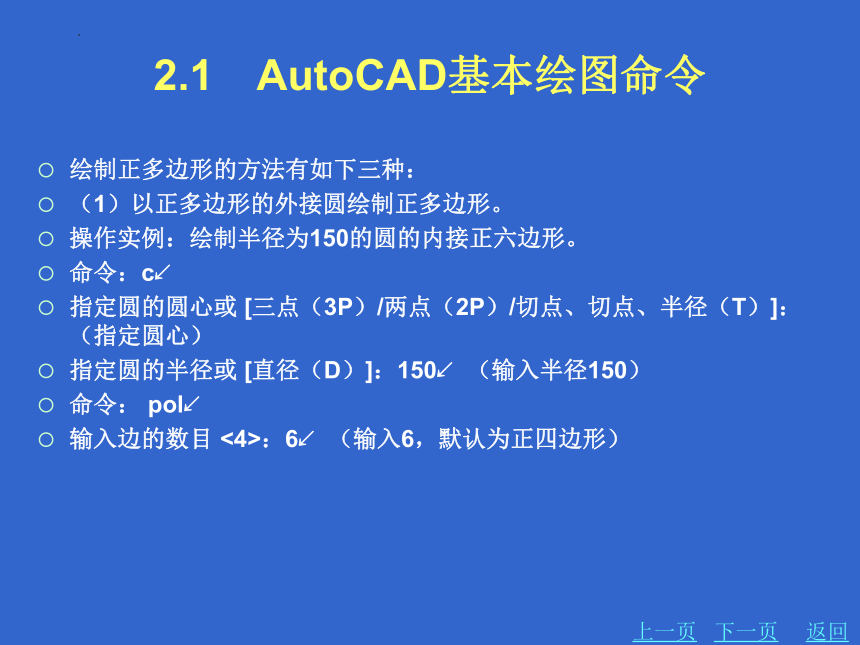

绘制正多边形的方法有如下三种：
（1）以正多边形的外接圆绘制正多边形。
操作实例：绘制半径为150的圆的内接正六边形。
命令：c↙
指定圆的圆心或 [三点（3P）/两点（2P）/切点、切点、半径（T）]： （指定圆心）
指定圆的半径或 [直径（D）]：150↙ （输入半径150）
命令： pol↙
输入边的数目 <4>：6↙ （输入6，默认为正四边形）
上一页
下一页
返回
2.1　AutoCAD基本绘图命令
指定正多边形的中心点或 [边（E）]： （捕捉圆心）
输入选项 [内接于圆（I）/外切于圆（C）] ：↙ （默认为I，可直接回车）
指定圆的半径：150↙ （输入半径150）
绘制结果如图2.10所示。
（2）以正多边形的内切圆绘制正多边形。
操作实例：绘制半径为150的圆的内切正六边形。
命令：c↙
指定圆的圆心或 [三点（3P）/两点（2P）/切点、切点、半径（T）]： （指定圆心）
指定圆的半径或 [直径（D）]：150↙ （输入半径150）
命令： pol ↙
上一页
下一页
返回
2.1　AutoCAD基本绘图命令
输入边的数目 <4>：6↙ （输入6，默认为正四边形）
指定正多边形的中心点或 [边（E）]： （捕捉圆心）
绘制结果如图2.11所示。
（3）以指定正多边形的边长绘制正多边形。
操作实例：绘制边长为100的正八边形。
命令：pol↙
输入边的数目 <6>：8↙ （输入8，默认为正四边形）
指定正多边形的中心点或 [边（E）]：E↙ （输入E）
绘制结果如图2.12所示。
上一页
下一页
返回
2.1　AutoCAD基本绘图命令
2.1.6　矩形绘制
矩形命令用于绘制矩形或正方形。调用“矩形”的命令操作如下：
（1）单击经典模式下绘图工具栏上的“矩形”按钮；
（2）执行菜单命令【常用】|【绘图】下的“矩形”选项；
（3）命令：rectang（rec）。
绘制矩形的方法有：
（1）直接根据两个对角点绘制矩形。
操作过程如下：
命令：rec↙
上一页
下一页
返回
2.1　AutoCAD基本绘图命令
指定第一个角点或 [倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：
（指定第一个角点）
指定另一个角点或 [面积（A）/尺寸（D）/旋转（R）]： （指定对角点）
（2）根据长和宽绘制矩形。
操作实例：绘制长边为300，短边为100的矩形。
命令：rec↙
指定第一个角点或 [倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：
（指定第一个角点）
上一页
下一页
返回
2.1　AutoCAD基本绘图命令
绘制结果如图2.13所示。
（3）根据面积绘制矩形。
操作实例：绘制面积为500，长边为50的矩形。
绘制结果如图2.14所示。
（4）直接绘制带有倒角或圆角的矩形。
①如果需要绘制带有倒角的矩形，则在出现“指定第一个角点或 [倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：”时选择“倒角（C）”一项。
绘制结果如图2.16所示。
上一页
下一页
返回
2.1　AutoCAD基本绘图命令
2.1.7　圆环绘制
圆环命令用于绘制用颜色填充的圆环或实心圆。
调用“圆环”的命令操作如下：
（1）执行菜单命令【常用】|【绘图】下的“圆环”选项；
（2）命令：donut（do）。
绘制圆环的操作过程如下：
命令：do↙
指定圆环的内径 <0.5000>： ［输入圆弧的内径（输入0则为实心圆)］
指定圆环的外径 <1.0000>： （输入圆环的外径）
指定圆环的中心点或 <退出>： （指定圆环的中心点）
上一页
下一页
返回
2.1　AutoCAD基本绘图命令
命令行会继续出现提示“指定圆环的中心点或<退出>：”可连续在需要画圆环的位置单击鼠标左键，直到不需要为止，回车或单击鼠标右键结束命令。
绘制结果如图2.17所示。
2.1.8　点绘制
1.设置点样式
绘制点之前，需要先设置点的样式。设置点样式的方法如下：
（1）执行经典模式下菜单命令【格式】|【点样式】选项；
（2）命令：ddptype。
执行命令后，系统会弹出如图2.18所示“点样式”对话框，用户可以自行设置点的样式和大小。
上一页
下一页
返回
2.1　AutoCAD基本绘图命令
2.绘制点
绘制点的方式有如下三种：
（1）多点方式绘制点。
调用“多点”的命令操作如下：
① 执行菜单命令【常用】|【绘图】下的“点”的下拉菜单
“多点”选项；
② 命令：point（po）。
绘制多点的操作过程如下：
命令： point↙
当前点模式： PDMODE=0 PDSIZE=0.0000
指定点： （指定点的位置）
指定点：
上一页
下一页
返回
2.1　AutoCAD基本绘图命令
（2）定数等分。
定数等分是在对象上按指定的数目等间距的创建点或插入块。这个操作并不是把对象实际等分为单独的对象，而是在定数等分的位置上添加节点，可用捕捉方式捕捉这些节点。
调用“定数等分”的命令操作如下：
① 执行菜单命令【常用】|【绘图】下的“点”的下拉菜单“定数等分”选项；
② 命令：divide（div）。
定数等分的操作过程如下：
命令：divide↙
选择要定数等分的对象： （选择要等分的对象）
输入线段数目或 [块（B）]： （指定等分的段数）
（3）定距等分。
上一页
下一页
返回
2.1　AutoCAD基本绘图命令
定距等分是按指定的长度等分对象。与定数等分不同的是，定距等分不一定将对象等分，即最后一段通常不是指定的长度。
调用“定距等分”的命令操作如下：
① 执行菜单命令【常用】|【绘图】下的“点”的下拉菜单“定距等分”选项；
② 命令：measure（me）。
定距等分的操作过程如下：
命令： measure↙
选择要定距等分的对象： （选择要等分的对象）
指定线段长度或 [块（B）]： （输入指定长度）
上一页
返回
2.2　图案填充
2.2.1　图案填充命令
建筑工程绘图中常需要对一些剖面图等进行填充，填充的图案代表构件的材质或用料。
调用“图案填充”的命令操作如下：
（1）单击经典模式下绘图工具栏上的“图案填充”按钮；
（2）执行菜单命令【常用】|【绘图】下的“图案填充”选项；
（3）命令：hatch（h）。
执行命令后，系统会弹出“图案填充和渐变色”对话框，如图2.19所示。如果要定义基于注释性的文字样式，勾选“注释性”即可。
下一页
返回
2.2　图案填充
在“类型和图案”的“类型”下拉列表框中，用户可以选择“预定义”、“用户定义”和“自定义”三个选项。“预定义”为系统提供的已定义图案，包含ANSI（由美国国家标准化组织建议使用的图案填充）、ISO（由国际标准化组织建议使用的填充图案）和其他预定义图案，单击按钮，则出现如图2.20所示的对话框。“用户定义”用于基于当前图形线型创建直线图案，可以指定角度和直线间的间距。“自定义”可以根据用户的需求，将定义的填充图案添加到图案文件中，然后用自定义的图案填充图形。
上一页
下一页
返回
2.2　图案填充
（2）角度和比例。
角度：图案的填充角度；
比例：图案填充的密集程度。只有在“预定义”和“自定义”时，此选项才可以使用。为了使填充的图案比例协调，需经常调整填充比例。
（3）边界。
“添加：拾取点”：用于单击闭合区域内部的任意一点选择填充区域；
“添加：选择对象”：通过选择边界对象，用指定的图案填充区域。
（4）选项。
“关联”，选择此项，在边界改变后，图案填充会自动随边界做出关联的改变，填充图案自动填充新的边界，如图2.21（b）所示，将图2.21 （a）原填充对象修改为图2.21（b）图形，
上一页
下一页
返回
2.2　图案填充
则填充图案自动更新到新的边界。不关联时，图案填充不随边界的改变而改变，保持原有形状，如图2.21（c）所示。
2.渐变色选项
单击“图案填充和渐变色”对话框中的“渐变色”标签，AutoCAD切换到“渐变色”选项卡，如图2.22所示。
3.高级选项
单击图2.23所示的按钮，将展开更多选项，如图2.24所示。该部分用于选择孤岛检测方式。
（1）“孤岛检测”复选框确定是否进行孤岛检测以及孤岛检测的方式，包括“普通”、“外部”和“忽略”三种方式：
上一页
下一页
返回
2.2　图案填充
（2）“边界保留”复选框用于指定是否将填充边界保留为对象，并确定其对象类型。
（3）“允许的间隙”：
AutoCAD 2010允许将实际上并没有完全封闭的边界用作填充边界。如果在“允许的间隙”文本框中指定了值，该值就是AutoCAD确定填充边界时可以忽略的最大间隙，即如果边界有间隙，且各间隙均小于或等于设置的允许值，那么这些间隙均会被忽略，AutoCAD将对应的边界视为封闭边界。
如果在“允许的间隙”编辑框中指定了值，当通过“拾取点”按钮指定的填充边界为非封闭边界，或边界间隙大于设定的值时，AutoCAD会打开如图2.24所示的“图案填充-边界未闭合”对话框。
上一页
下一页
返回
2.2　图案填充
如果边界间隙小于或等于设定的值时，AutoCAD会打开图2.25所示的“图案填充-开放边界警告”对话框，如果单击“继续填充此区域”可行，AutoCAD将对非封闭图形进行图案填充。
2.2.2　编辑图案填充命令
修改图案填充命令用于对填充好的图案进行相应的编辑和修改。
调用“编辑图案填充”的命令操作如下：
（1）执行经典模式下【修改】|【对象】下的“图案填充”选项；
（2）执行菜单命令【常用】|【修改】下的“编辑图案填充”选项；
（3）双击编辑对象；
（4）命令：hatchedit（he）。
用户采用任何一种方式均会弹出如图2.26所示的“图案填充编辑”对话框，进而修改现有的图案填充的相关参数。
上一页
返回
2.3　多段线绘制与编辑
2.3.1　多段线绘制
调用“多段线绘制”的命令操作如下：
（1）单击经典模式下绘图工具栏的“多段线”按钮；
（2）执行菜单命令【常用】|【绘图】下的“多段线”选项；
（3）命令：pline（pl）。
“放弃”选项用于在多段线命令执行过程中，将刚刚绘制的一段或几段多段线取消。
操作实例：利用多段线命令绘制如图2.27所示双圆弧图形。
操作实例：绘制如图2.28所示的箭头
下一页
返回
2.3　多段线绘制与编辑
2.3.2　多段线编辑
可以对现有的多段线进行编辑。
调用“多段线编辑”的命令操作如下：
（1）执行经典模式下菜单【修改】|【对象】下的“多段线”选项；
（2）执行菜单命令【常用】|【修改】下的“编辑多段线” 选项；
（3）命令：pedit（pe）。
上一页
返回
2.4　多线绘制与编辑
2.4.1　设置多线样式
调用“多线样式设置”的命令操作如下：
（1）执行经典模式下菜单【格式】|【多线样式】；
（2）命令：mlstyle。
执行mlstyle后，系统会弹出“多线样式”对话框。单击“新建”按钮，系统弹出“创建新的多线样式”对话框，输入“新样式名”后，单击“继续”按钮，系统会弹出如图2.29所示的“新建多线样式”对话框。
“封口”用来设置多线的封口方式，有“直线”、“外弧”和“内弧”三种方式，用户可在需要的项目前勾选，勾选完毕后可以进行预览。“直线”——设置为直线封口，如图2.30（a）所示。
“外弧”——设置最外层的两条直线用圆弧连接，如图2.30（b）所示。“内弧”——设置除最外层的直线以外的直线用圆弧封口，如图2.30（c）所示。
下一页
返回
2.4　多线绘制与编辑
“图元”可以添加元素，系统默认的多线为两条平行直线，如果用户绘制的多线多于两条，例如带轴线的梁线，用户则可以通过按钮进行添加。单击“添加”按钮后，可以对多线的“偏移”、“颜色”和“线型”进行设置。“偏移”为距多线起点的偏移距离，其与多线的距离有关，多线的距离为“上下总偏移量”与“比例”的乘积。“比例”为绘制多线的一个要素，用户可自己设置。单击“删除”按钮，可以删除选定的元素。例如绘制一段宽为300且带有轴线的梁线，用户可以新建如图2.31所示的多线样式。
绘制多线时将“比例”设置为1，即可绘制所需的梁线，绘制结果如图2.32所示。如果线型比例不合适，可以输入命令“lts”更改线型比例。
上一页
下一页
返回
2.4　多线绘制与编辑
2.4.２　多线的绘制
调用绘制“多线”的命令操作如下：
（1）执行经典模式下菜单【绘图】|【多线】；
（2）命令：mline（ml）。
操作实例：绘制如图2.33所示的图形，其中主梁宽度为250，次梁宽度为200。
绘制图形之前设置“梁线”的多线样式，设置结果如图2.34所示，并“置为当前”。
上一页
下一页
返回
2.4　多线绘制与编辑
2.4.3　多线的编辑
可以对绘制好的多线进行编辑。
调用“编辑多线”的命令操作如下：
（1）执行经典模式下菜单【修改】|【对象】下的“多线”选项；
（2）双击绘制好的多线；
（3）命令：mledit。
执行mledit的命令后，将弹出 “多线编辑工具”对话框，如图2.35所示。
上一页
下一页
返回
2.4　多线绘制与编辑
该对话框的第一列处理十字交叉的多线；第二列处理T形相交的直线；第三列处理交点结合和
顶点；第四列处理多线的剪切或接合。
执行mledit命令后，AutoCAD提示：
选择第一条多线：鼠标单击的第一条多线为要修剪或延伸的对象。
选择第二条多线：与第一条多线相交的多线。
如果有多个多线需要相同的编辑，则继续选择直到不需要为止。
图2.36为图2.33的多线对其主次梁连接处编辑后的结果。
上一页
返回
