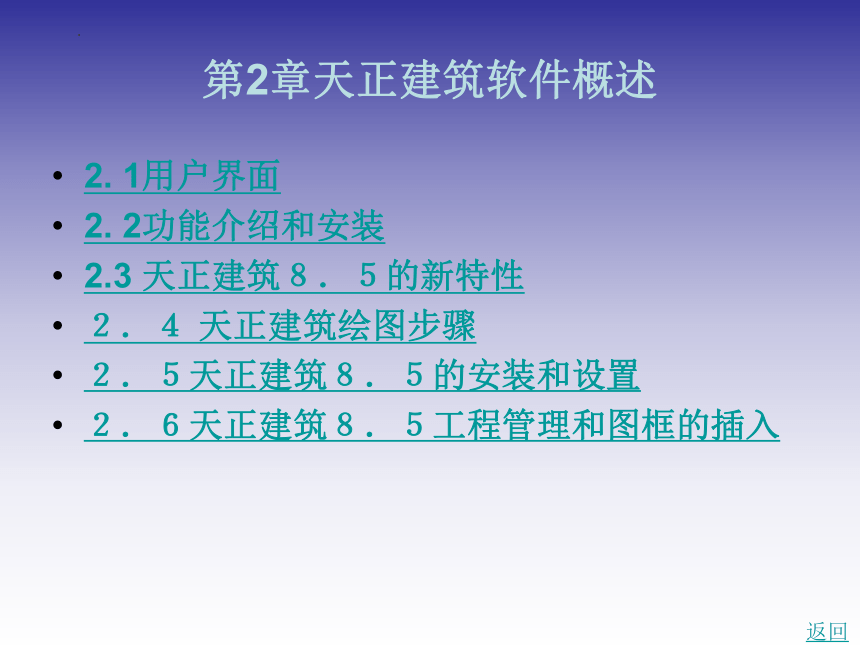

第2章天正建筑软件概述
2. 1用户界面
2. 2功能介绍和安装
2.3 天正建筑８．５的新特性
２．４ 天正建筑绘图步骤
２．５天正建筑８．５的安装和设置
２．６天正建筑８．５工程管理和图框的插入
返回

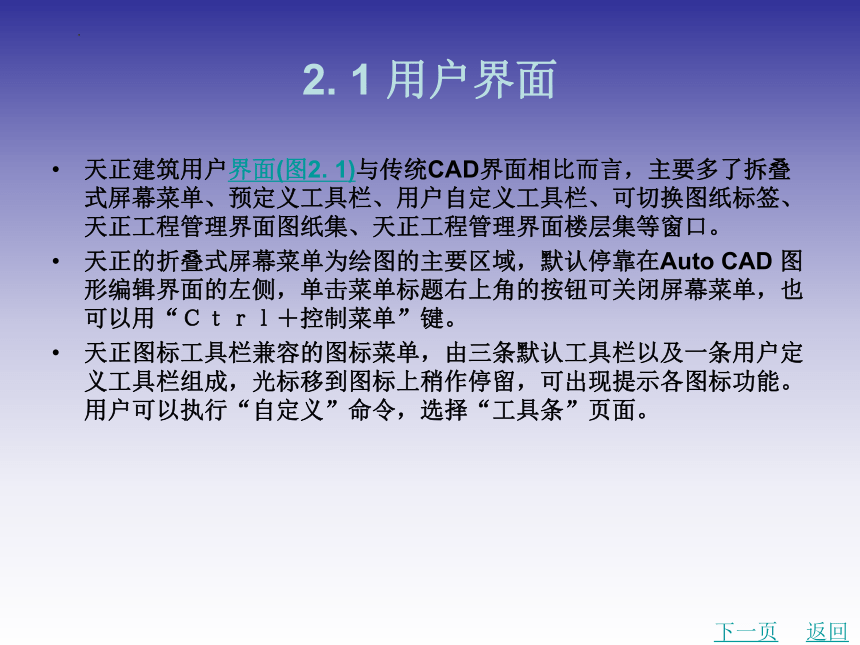

2. 1 用户界面
天正建筑用户界面(图2. 1)与传统CAD界面相比而言，主要多了拆叠式屏幕菜单、预定义工具栏、用户自定义工具栏、可切换图纸标签、天正工程管理界面图纸集、天正工程管理界面楼层集等窗口。
天正的折叠式屏幕菜单为绘图的主要区域，默认停靠在Auto CAD 图形编辑界面的左侧，单击菜单标题右上角的按钮可关闭屏幕菜单，也可以用“Ｃｔｒｌ＋控制菜单”键。
天正图标工具栏兼容的图标菜单，由三条默认工具栏以及一条用户定义工具栏组成，光标移到图标上稍作停留，可出现提示各图标功能。用户可以执行“自定义”命令，选择“工具条”页面。
下一页
返回
2. 1 用户界面

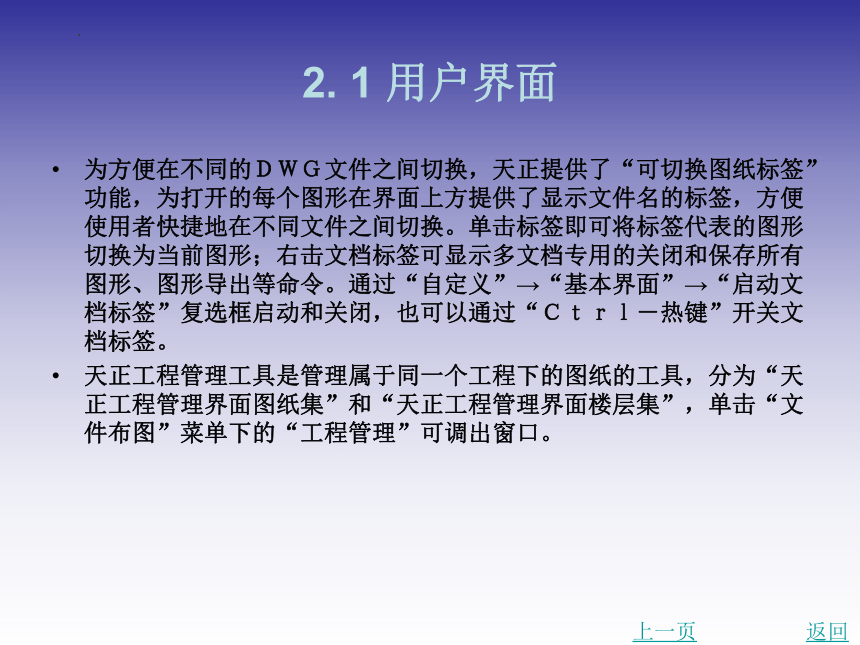

为方便在不同的ＤＷＧ文件之间切换，天正提供了“可切换图纸标签”功能，为打开的每个图形在界面上方提供了显示文件名的标签，方便使用者快捷地在不同文件之间切换。单击标签即可将标签代表的图形切换为当前图形；右击文档标签可显示多文档专用的关闭和保存所有图形、图形导出等命令。通过“自定义”→“基本界面”→“启动文档标签”复选框启动和关闭，也可以通过“Ｃｔｒｌ－热键”开关文档标签。
天正工程管理工具是管理属于同一个工程下的图纸的工具，分为“天正工程管理界面图纸集”和“天正工程管理界面楼层集”，单击“文件布图”菜单下的“工程管理”可调出窗口。
上一页
返回
2. 2 功能介绍和安装

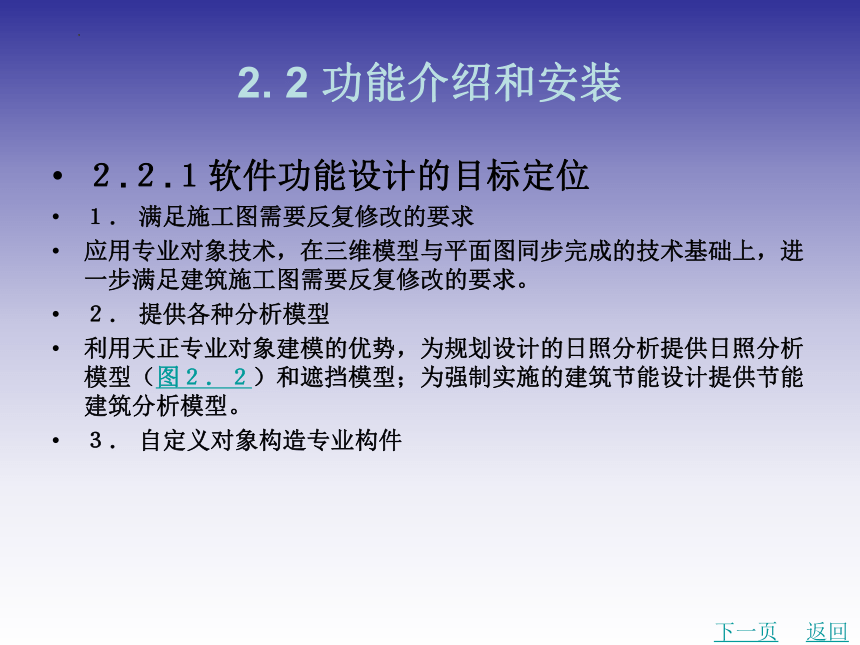

２.２.１软件功能设计的目标定位
１． 满足施工图需要反复修改的要求
应用专业对象技术，在三维模型与平面图同步完成的技术基础上，进一步满足建筑施工图需要反复修改的要求。
２． 提供各种分析模型
利用天正专业对象建模的优势，为规划设计的日照分析提供日照分析模型（图２．２）和遮挡模型；为强制实施的建筑节能设计提供节能建筑分析模型。
３． 自定义对象构造专业构件
下一页
返回
2. 2 功能介绍和安装

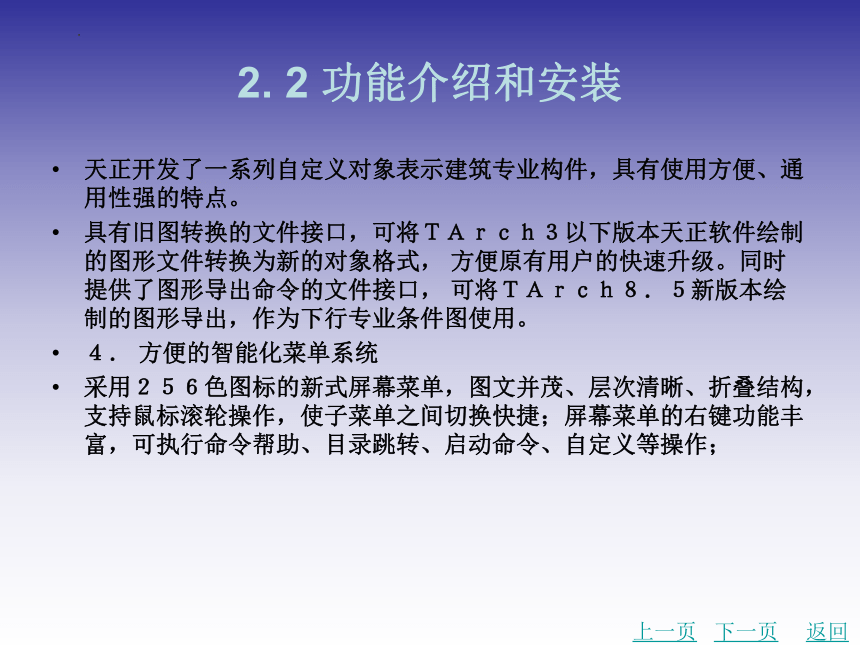

天正开发了一系列自定义对象表示建筑专业构件，具有使用方便、通用性强的特点。
具有旧图转换的文件接口，可将ＴＡｒｃｈ３以下版本天正软件绘制的图形文件转换为新的对象格式， 方便原有用户的快速升级。同时提供了图形导出命令的文件接口， 可将ＴＡｒｃｈ８．５新版本绘制的图形导出，作为下行专业条件图使用。
４． 方便的智能化菜单系统
采用２５６色图标的新式屏幕菜单，图文并茂、层次清晰、折叠结构，支持鼠标滚轮操作，使子菜单之间切换快捷；屏幕菜单的右键功能丰富，可执行命令帮助、目录跳转、启动命令、自定义等操作；
上一页
下一页
返回
2. 2 功能介绍和安装

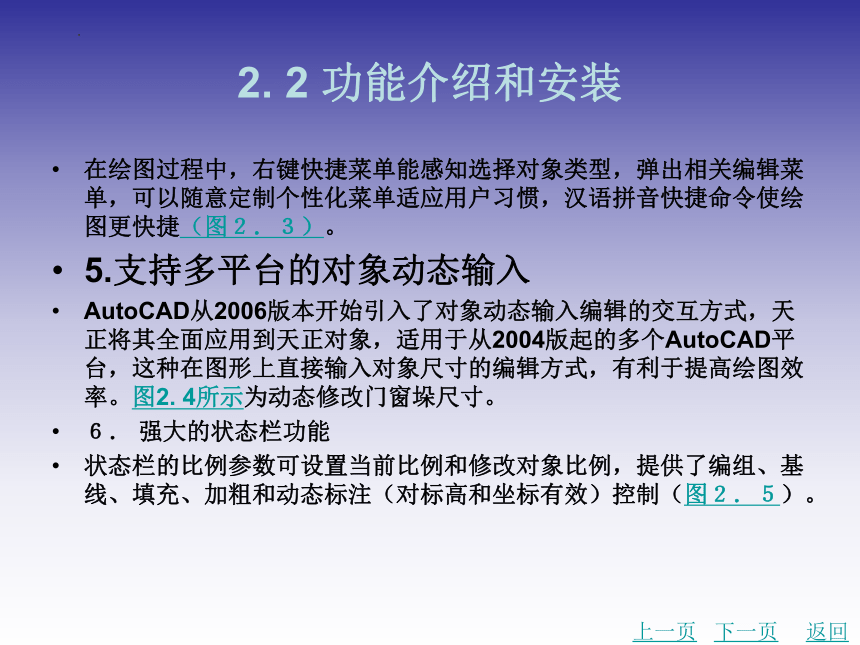

在绘图过程中，右键快捷菜单能感知选择对象类型，弹出相关编辑菜单，可以随意定制个性化菜单适应用户习惯，汉语拼音快捷命令使绘图更快捷（图２．３）。
5.支持多平台的对象动态输入
AutoCAD从2006版本开始引入了对象动态输入编辑的交互方式，天正将其全面应用到天正对象，适用于从2004版起的多个AutoCAD平台，这种在图形上直接输入对象尺寸的编辑方式，有利于提高绘图效率。图2. 4所示为动态修改门窗垛尺寸。
６． 强大的状态栏功能
状态栏的比例参数可设置当前比例和修改对象比例，提供了编组、基线、填充、加粗和动态标注（对标高和坐标有效）控制（图２．５）。
上一页
下一页
返回
2. 2 功能介绍和安装

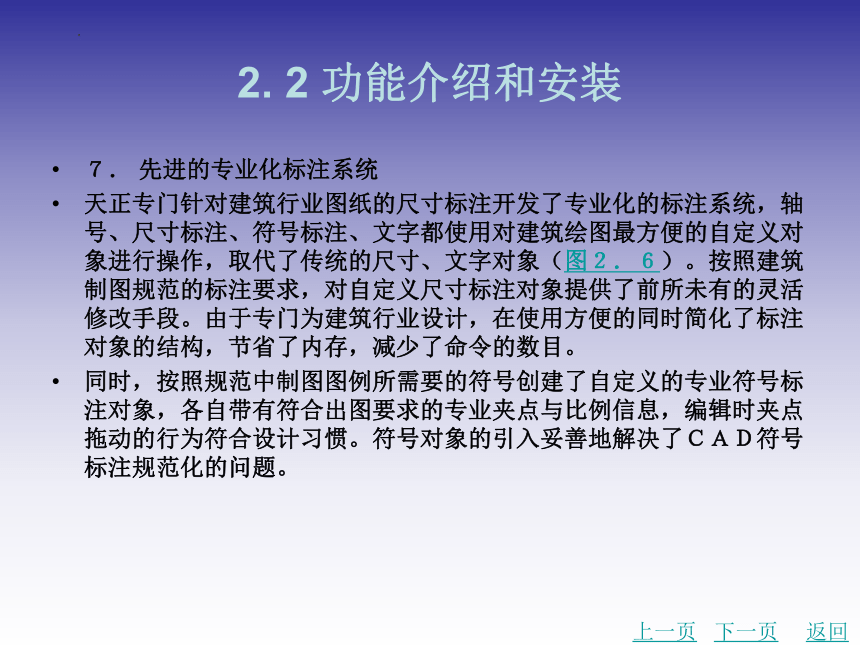

７． 先进的专业化标注系统
天正专门针对建筑行业图纸的尺寸标注开发了专业化的标注系统，轴号、尺寸标注、符号标注、文字都使用对建筑绘图最方便的自定义对象进行操作，取代了传统的尺寸、文字对象（图２．６）。按照建筑制图规范的标注要求，对自定义尺寸标注对象提供了前所未有的灵活修改手段。由于专门为建筑行业设计，在使用方便的同时简化了标注对象的结构，节省了内存，减少了命令的数目。
同时，按照规范中制图图例所需要的符号创建了自定义的专业符号标注对象，各自带有符合出图要求的专业夹点与比例信息，编辑时夹点拖动的行为符合设计习惯。符号对象的引入妥善地解决了ＣＡＤ符号标注规范化的问题。
上一页
下一页
返回
2. 2 功能介绍和安装

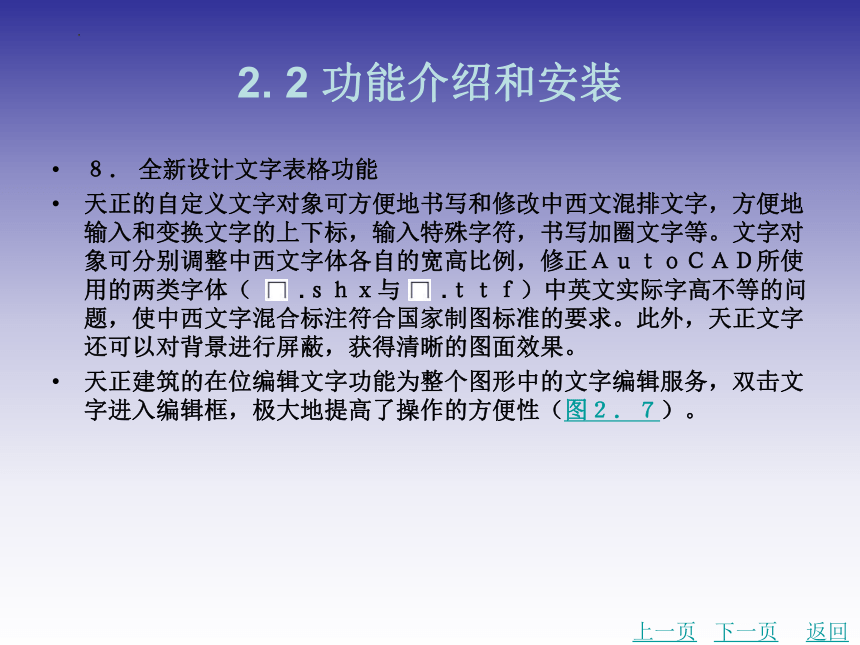

８． 全新设计文字表格功能
天正的自定义文字对象可方便地书写和修改中西文混排文字，方便地输入和变换文字的上下标，输入特殊字符，书写加圈文字等。文字对象可分别调整中西文字体各自的宽高比例，修正ＡｕｔｏＣＡＤ所使用的两类字体（ .ｓｈｘ与 .ｔｔｆ）中英文实际字高不等的问题，使中西文字混合标注符合国家制图标准的要求。此外，天正文字还可以对背景进行屏蔽，获得清晰的图面效果。
天正建筑的在位编辑文字功能为整个图形中的文字编辑服务，双击文字进入编辑框，极大地提高了操作的方便性（图２．７）。
上一页
下一页
返回
2. 2 功能介绍和安装

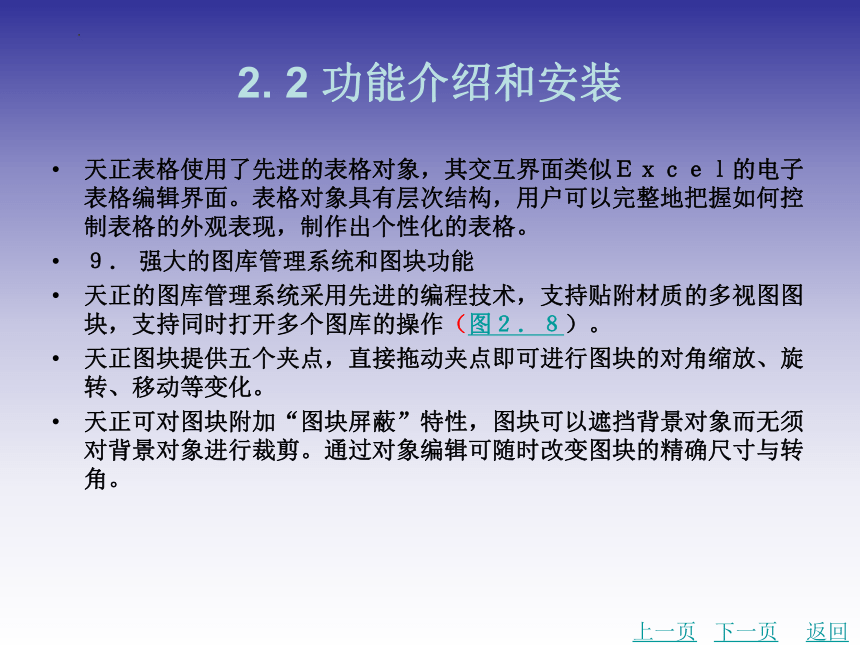

天正表格使用了先进的表格对象，其交互界面类似Ｅｘｃｅｌ的电子表格编辑界面。表格对象具有层次结构，用户可以完整地把握如何控制表格的外观表现，制作出个性化的表格。
９． 强大的图库管理系统和图块功能
天正的图库管理系统采用先进的编程技术，支持贴附材质的多视图图块，支持同时打开多个图库的操作（图２．８）。
天正图块提供五个夹点，直接拖动夹点即可进行图块的对角缩放、旋转、移动等变化。
天正可对图块附加“图块屏蔽”特性，图块可以遮挡背景对象而无须对背景对象进行裁剪。通过对象编辑可随时改变图块的精确尺寸与转角。
上一页
下一页
返回
2. 2 功能介绍和安装

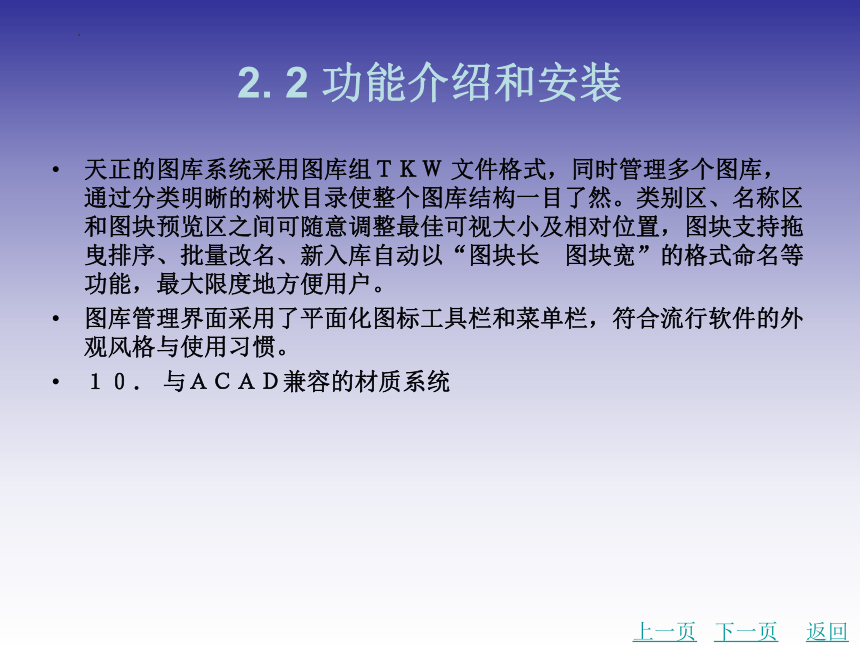

天正的图库系统采用图库组ＴＫＷ 文件格式，同时管理多个图库，通过分类明晰的树状目录使整个图库结构一目了然。类别区、名称区和图块预览区之间可随意调整最佳可视大小及相对位置，图块支持拖曳排序、批量改名、新入库自动以“图块长?图块宽”的格式命名等功能，最大限度地方便用户。
图库管理界面采用了平面化图标工具栏和菜单栏，符合流行软件的外观风格与使用习惯。
１０． 与ＡＣＡＤ兼容的材质系统
上一页
下一页
返回
2. 2 功能介绍和安装

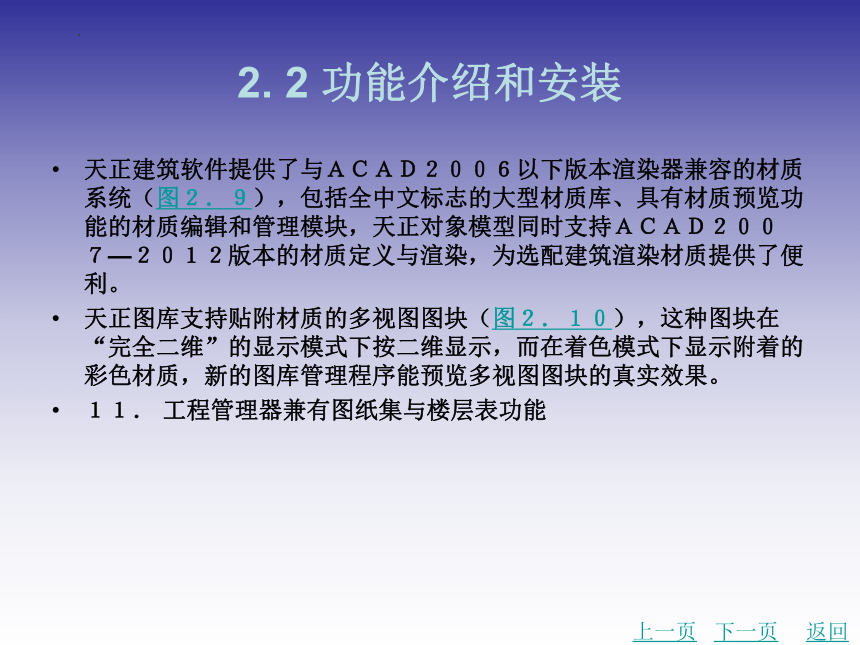

天正建筑软件提供了与ＡＣＡＤ２００６以下版本渲染器兼容的材质系统（图２．９），包括全中文标志的大型材质库、具有材质预览功能的材质编辑和管理模块，天正对象模型同时支持ＡＣＡＤ２００７—２０１２版本的材质定义与渲染，为选配建筑渲染材质提供了便利。
天正图库支持贴附材质的多视图图块（图２．１０），这种图块在“完全二维”的显示模式下按二维显示，而在着色模式下显示附着的彩色材质，新的图库管理程序能预览多视图图块的真实效果。
１１． 工程管理器兼有图纸集与楼层表功能
上一页
下一页
返回
2. 2 功能介绍和安装

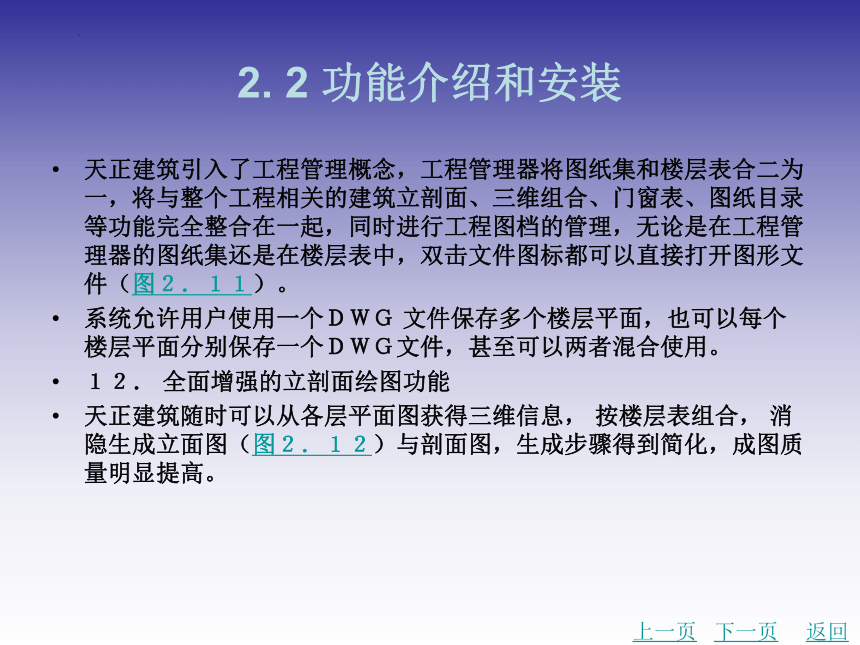

天正建筑引入了工程管理概念，工程管理器将图纸集和楼层表合二为一，将与整个工程相关的建筑立剖面、三维组合、门窗表、图纸目录等功能完全整合在一起，同时进行工程图档的管理，无论是在工程管理器的图纸集还是在楼层表中，双击文件图标都可以直接打开图形文件（图２．１１）。
系统允许用户使用一个ＤＷＧ 文件保存多个楼层平面，也可以每个楼层平面分别保存一个ＤＷＧ文件，甚至可以两者混合使用。
１２． 全面增强的立剖面绘图功能
天正建筑随时可以从各层平面图获得三维信息， 按楼层表组合， 消隐生成立面图（图２．１２）与剖面图，生成步骤得到简化，成图质量明显提高。
上一页
下一页
返回
2. 2 功能介绍和安装
１３． 提供工程数据查询与面积计算
平面图设计完成后，可以统计门窗数量，自动生成门窗表。可以获得各种构件的体积、重量、墙面面积等数据，作为其他分析的基础数据。
天正建筑提供了各种面积计算命令，可计算房间使用面积、建筑面积、阳台面积等（图２．１３），可以按《房产测量规范》（ＧＢ／Ｔ１７９８６—２０００）和《住宅设计规范》（ＧＢ５００９６—２０１１）以及住房和城乡建设部限制大户型比例的有关文件，统计住宅的各项面积指标，分别用于房产部门的面积统计和设计审查报批。
２.２.２全方位支持AutoCAD各种工具
天正对象支持ＡｕｔｏＣＡＤ特性选项板的浏览和编辑，提供了多个物体同时修改参数的捷径。
上一页
下一页
返回
2. 2 功能介绍和安装
特性匹配（格式刷）：可以在天正对象之间形象、直观地快速复制对象的特性。
建筑对象的显示特点：天正建筑对象讲求施工图的显示符合规范要求，三维模型与实际构件尽量协调一致，举例说明如下。
玻璃幕墙：二维采用门窗线简化表达，而三维为精确表达，力求使玻璃幕墙的施工图表达和三维模型表现达到协调一致（图２．１４）。
角窗：转角窗和角凸窗统一为一个参数化窗对象，侧面可以碰墙，自动完成侧面的遮挡处理（图２．１５）。
上一页
返回
２．３天正建筑８．５的新特性
２.３.１选择启动平台
天正建筑８．５在程序启动对话框中可双击选择需要的ＣＡＤ平台（图２．１６），天正软件与ＣＡＤ平台的安装不分先后。单击“高级”按钮，在扩展对话框中可以设置是否需要联网检查程序有无更新版本。网络版的软件可以在此对话框中修改服务器地址。
２.３.２更新软件
通过“资源下载”命令，也可以与天正官方网站直接链接，即时下载资源文件并更新程序，让您更为方便地获取最新的软件及补丁（图２．１７）。
下一页
返回
２．３天正建筑８．５的新特性
２.３.３基本设置和用户定制内容不断深化
天正选项和自定义设置均可导成ＸＭＬ文件，供其他天正建筑８．５用户导入，实现参数配置的共享，也可通过“恢复默认”恢复程序最初设置值。
天正建筑８．５在基本设定和高级选项中新添加多个默认参数的设置，使设计师可以更灵活地按个人要求配置软件（图２．１８）。
２.３.４全面支持保温绘制
（１）墙体支持在墙端头、墙体变宽处添加保温，支持墙体两侧设置不一样的保温厚度；
上一页
下一页
返回
２．３天正建筑８．５的新特性
（２）柱子和墙体造型可添加保温；
（３）凸窗挡板、门窗套增加保温的绘制；
（４）阳台增加栏板遮挡墙体保温线的显示形式。
２.３.５门窗系统大幅度改进
（１）门窗命令改进，新增防火门、人防门等门窗类型，防火门窗在绘制时提供独立图层。
（２）门窗新增一次绘制多个连续门窗、同一洞口插入多个门窗等插入形式（图２．１９）.
（３）新增直接绘制非穿透墙体矩形洞的功能（图２．２０）。
上一页
下一页
返回
２．３天正建筑８．５的新特性
（４）新增“编号设置”命令，针对不同门窗类型自行定义门窗自动编号的规则，可以设置编号前缀、门窗按照洞口尺寸或者顺序命名以及是否添加连字符（图２．２１）。
（５）全新的“门窗检查”命令，通过门窗参数表实现与图中门窗的互动修改，支持外部参照和块参照内部的门窗参与检查，支持特定图层的文字作为门窗参与检查。
（６）门窗表和门窗总表功能增强，支持外部参照和块参照内部的门窗参与统计，支持特定图层的文字作为门窗参与统计（图２．２２）。
（７）新增“门窗规整”命令，用于快速调整门窗位置（图２．２３），生成精确施工图纸。
上一页
下一页
返回
２．３天正建筑８．５的新特性
（８）新增“门窗填墙”命令，用于删除选中的门窗，同时将该门窗所在的位置补上指定材料的墙体（图２．２４）。
（９）全新的“门口线”命令，添加或删除门口线的操作均可批量完成，支持居中绘制及按指定偏移距离绘制门口线（图２．２５）。
（１０）“门窗套”命令增加保温板、轻质材料、钢筋混凝土等不同材料的设置（图２．２６）。
２.３.６丰富完善文字符号相关功能
１． 轴号
上一页
下一页
返回
２．３天正建筑８．５的新特性
“轴号”增加对ＣＡＤ拉伸操作的支持；增加变前项的排序方式；当字母数量不够时，按规范要求增加字母或数字注脚；１号或Ａ 号轴线之前附加轴线的分母自动以０１或０Ａ 表示。
“轴网标注”增加尺寸和轴号标注不同侧的设置，增加对无须标注辅助轴线的过滤选择。
原“逐点标轴”命令优化为“单轴标注”命令，支持直接绘制制图规范要求的几种轴号详图标注形式。
２． 索引符号
索引圆圈内的文字支持出圈显示，圈内文字与线上标注文字可以采用不同的文字样式。
上一页
下一页
返回
２．３天正建筑８．５的新特性
按制图规范要求增加对在延长线上标注文字、多个剖切位置线以及引线双转折点的支持（图２．２７）。
３． 其他符号
标高标注：当标注方向在左侧时，注释可选择写到标高值的左侧或右侧；解决了拉伸标高文字移位问题，做法标注支持绘制多标注点（图２．２８）。
４． 文字相关功能
新增“递增文字”命令，可以对选中的一位数字或字母进行递增或递减复制的操作。
新增“文字复位”命令，用于快速将符号标注中位置显示有误的文字恢复到初始位置。
上一页
下一页
返回
２．３天正建筑８．５的新特性
全新的“查找和替换”功能（图２．２９），可为指定文字增加前后缀或进行增量替换，增加对外部参照与块参照内部文字以及通配符的支持，支持设置是否全字匹配、是否区分大小写等，支持对某一指定类型的对象进行相关操作。新增图层切换按钮，可控制文字、尺寸、符号在绘制时是按当前图层还是默认图层绘制。
２.３.７辅助工具功能更强大
（１）对象选择增加“排除在选择集外”的反向选择功能；
（２）消重图元增加对重合多段线和弧窗的消重操作及对非相同图层的直线、多段线、圆弧是否进行消重操作的判定；
（３）增加了组编辑相关功能及状态行图标；
上一页
下一页
返回
２．３天正建筑８．５的新特性
（４）统一标高增加对点、ＰＬ线、ＣＡＤ文字、填充图案和多个天正对象的支持，增加对厚度非０对象的处理；
（５）图层工具增加打开图层、解冻图层、解锁图层、合并图层、图元改层功能，关闭图层和冻结图层增加了对外部参照及块参照内部图层的支持。
上一页
返回
２．４ 天正建筑绘图步骤
天正建筑在ＣＡＤ的基础上简化了绘制建筑施工图的步骤，以下内容是用天正建筑绘制建筑施工图的步骤见图２．３０和图２．３１。
返回
２．５天正建筑８．５的安装和设置
2. 5. 1天正建筑8. 5的获取
进入天正的网站(http, //www. . cn/)，进入下载中心，下载天正建筑8.5的试用版。下载完成后就可以开始进行安装。
2.5.2天正建筑8. 5的安装步骤
(1)根据自己的系统选择安装32位AutoCAD 2004-2012或者64位AutoCAD 2010-2012平台。
（２）将下载的压缩文件解压，双击后缀名为．ＥＸＥ的文件，进行安装（图２．３２）。
（３）选择安装试用版本（图２．３３）。
下一页
返回
２．５天正建筑８．５的安装和设置
（４）选择安装位置（图２．３４）。
（５）运行天正建筑８．５，选择启动平台（图２．３５）。
２.５.３天正建筑８.５版本建筑图块、图库的概念和安装方法
１． 图块与图库的概念
块定义的作用范围可以在一个图形文件内有效（简称内部图块），也可以对全部文件都有效（简称外部图块）。天正建筑中的块定义一般指内部图块。外部图块就是有组织管理的DWG文件，通常把分类保存利用的一批ＤＷＧ文件称为图库，把图库里面的外部图块通过命令插入图内，作为块定义，才可以被参照使用；内部图块可以通过Ｗｂｌｏｃｋ导出外部图块，通过图库管理程序保存称为“入库”。
上一页
下一页
返回
２．５天正建筑８．５的安装和设置
天正图库以使用方式来划分，可以分为专用图库和通用图库；以物理存储和维护来划分，可以分为系统图库和用户图库，多个图块文件经过压缩打包保存为ＤＷＢ格式文件。
专用图库：用于特定目的的图库，采用专门有针对性的方法来制作和使用图块素材，如门窗库、多视图库。
通用图库：常规图块组成的图库，所代表含义和使用目的完全取决于用户，系统并不认识这些图块的内涵。
系统图库：随软件安装提供的图库，由天正公司负责扩充和修改。
用户图库：由用户制作和收集的图库。
２．安装方法
上一页
下一页
返回
２．５天正建筑８．５的安装和设置
天正建筑８．５版本均缺少官方的建筑图库，且构件的种类较少，因此，需要对天正的图库内容进行扩充，安装步骤如下：
（１）找到图库所在的位置，自带图库具体位置为……：\Ｔａｎｇｅｎｔ\ＴＡｒｃｈ８\Ｄｗｂ。图库内容见表２．１，图库文件后缀为．ｔｋｗ。
（２）下载天正７．５以上的图库。
（３）下载解压后，开始安装，安装路径为……：\Ｐｒｏｇｒａｍ Ｆｉｌｅｓ\Ａｕｔｏｄｅｓｋ\Ｔａｎｇｅｎｔ\ＴＡｒｃｈ８（注意：ｗｉｎ７＿６４位的系统，可能会弹出“这个程序可能安装不正确”的提示，选择“使用推荐的设置重新安装”。
上一页
下一页
返回
２．５天正建筑８．５的安装和设置
安装路径依然为……：\ＰｒｏｇｒａｍＦｉｌｅｓ\Ａｕｔｏｄｅｓｋ\Ｔａｎｇｅｎｔ\ＴＡｒｃｈ８，提示文件是否覆盖时，全部选是，直至安装完成）。安装完成后，在：\Ｐｒｏｇｒａｍ Ｆｉｌｅｓ\Ａｕｔｏｄｅｓｋ\Ｔａｎｇｅｎｔ\ＴＡｒｃｈ８里面，出现一个新的文件夹：ＤＤＢＬ。
（４）将天正７．５图库和ＣＡＤ字体完整版\天正建筑７．５图库集\目录里的所有文件复制到：\ＰｒｏｇｒａｍＦｉｌｅｓ\Ａｕｔｏｄｅｓｋ\Ｔａｎｇｅｎｔ\ＴＡｒｃｈ８\Ｄｗｂ目录下，该目录文件不会覆盖原目录文件（图２．３６）。
（５）启动天正８．５，单击右侧天正菜单栏的“图块图案＼通用图库”。
上一页
下一页
返回
２．５天正建筑８．５的安装和设置
单击“通用图库＼图库＼二维图库”，就载入了天正７．５原官方二维图库（其他类似）。
单击“文件＼打开＼Ｄｗｂ＼平面图库…ｔｋｗ”，载入天正７．５的平面图例图库（其他类似）。
单击“文件＼打开＼Ｄｗｂ＼…ｔｋｗ”，就可以载入天正８．５的各种平面图例图库（其他类似）。
（６）启动天正８．５，单击“通用图库”时，如果出现“ＴＫＷ 文件不存在”提示，解决办法如下：在天正８．５界面，依次单击天正菜单栏的“设置＼自定义＼工具条＼菜单”（单击下拉），找到“通用图库”，单击中间的“加入”按钮，将其增加到右侧的工具栏。
上一页
返回
２．６天正建筑８．５工程管理和图框的插入
２.６.１工程管理的概念
天正工程管理是把用户所设计的大量图形文件按“工程”或者说“项目”区别开来，要求用户把同属于一个工程的文件放在同一个文件夹下进行管理。同时，工程管理允许用户使用一个ＤＷＧ文件通过楼层框保存多个楼层平面，通过楼层框定义自然层与标准层的关系，也可以使用一个ＤＷＧ文件保存一个楼层平面，直接在楼层表定义楼层关系，通过对齐点把各楼层组装起来。天正建筑工程管理还支持一部分楼层平面在一个ＤＷＧ 文件，而另一些楼层在其他ＤＷＧ文件这种混合保存方式，如图２．３７所示为某项工程的一个天正图纸集，其中，一层和二层平面图都保存在一个ＤＷＧ文件，其他平面则保存在各自的ＤＷＧ文件。
下一页
返回
２．６天正建筑８．５工程管理和图框的插入
通过建立相应的工程，可快速地生成建筑立面和剖面图。
２.６.２插入图框
此命令用于在当前模型空间或图纸空间插入图框，插入图框前按当前参数拖动图框，以测试图幅是否合适。图框和标题栏均统一由图框库管理，能使用的标题栏和图框样式不受限制，新的带属性标题栏支持图纸目录生成。
启动方式：“文件布图”→“插入图框”（ＣＲＴＫ），启动后对话框如图２．３８所示。
各参数含义见表２．２。
上一页
返回
图2.1 天正建筑用户界面
返回
图2. 2日照分析模型图
返回
图2. 3天正菜单图
返回
图2. 4天正动态输入图
返回
图2. 5状态栏
返回
图2.6标注示意图
返回
图2. 7文字标注示意图
返回
图2. 8天正图库管理系统
返回
图2. 9材质系统
返回
图2. 10多视图图块
返回
图2. 11图纸集示意图
返回
图2. 12生成立面图
返回
图2. 13面积统计图
返回
图2. 14玻璃幕墙编辑图
返回
图2.15 角窗编辑图
返回
图2. 16 启动设置
返回
图2. 17资源下载
返回
图2. 18天正选项
返回
图2. 19门窗编辑
返回
图2. 20矩形洞编辑
返回
图2. 21编号设置
返回
图2. 22门窗表编辑
返回
图2. 23门窗规整
返回
图2. 24门窗填墙
返回
图2. 25门口线
返回
图2. 26门窗套设置
返回
图2. 27索引符号
返回
图2. 28其他符号
返回
图2. 29“查找和替换”功能
返回
图2. 30室内设计的流程图
返回
图2. 31建筑设计的流程图
返回
图2. 32安装过程
返回
图2. 33选择版本
返回
图2. 34选择安装位置
返回
图2. 35启动天正建筑8. 5
返回
表2.1 图库内容
返回
图2. 36安装目录
返回
图2. 37项目管理
返回
图2. 38插入图框
返回
表2. 2各参数含义
下一页
返回
表2. 2各参数含义
上一页
返回
