第1章 计算机辅助建筑设计概述
1. 1落实设计任务
1. 2调查研究、收集资料
1. 3建筑工程设计
返回
1. 1落实设计任务
１.１.１掌握必要的批文

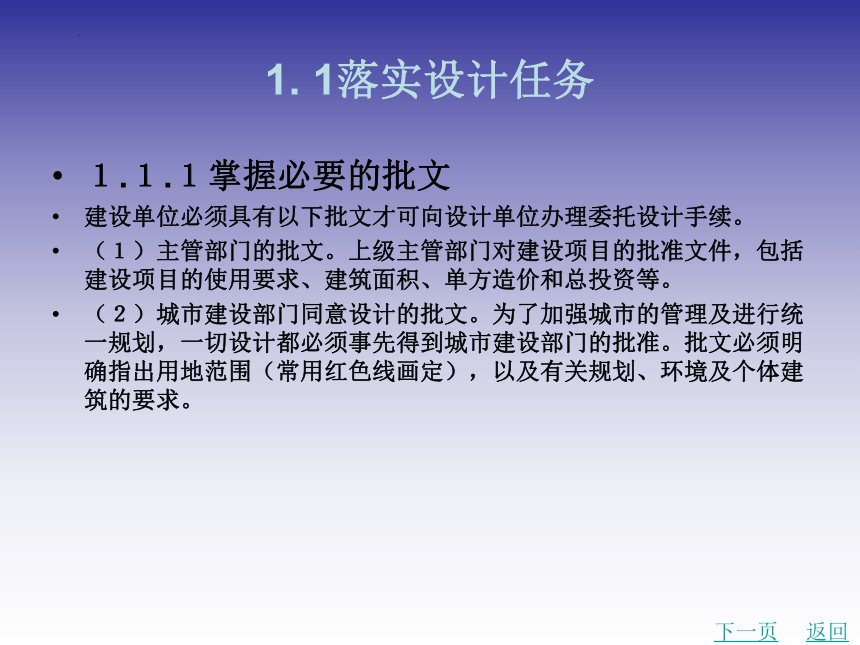

建设单位必须具有以下批文才可向设计单位办理委托设计手续。
（１）主管部门的批文。上级主管部门对建设项目的批准文件，包括建设项目的使用要求、建筑面积、单方造价和总投资等。
（２）城市建设部门同意设计的批文。为了加强城市的管理及进行统一规划，一切设计都必须事先得到城市建设部门的批准。批文必须明确指出用地范围（常用红色线画定），以及有关规划、环境及个体建筑的要求。
下一页
返回
1. 1落实设计任务

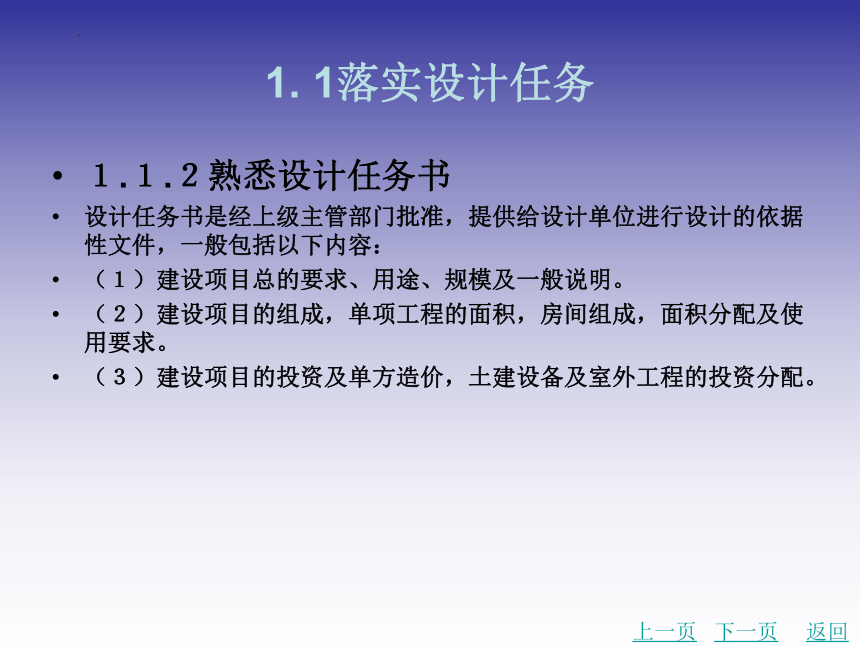

１.１.２熟悉设计任务书
设计任务书是经上级主管部门批准，提供给设计单位进行设计的依据性文件，一般包括以下内容：
（１）建设项目总的要求、用途、规模及一般说明。
（２）建设项目的组成，单项工程的面积，房间组成，面积分配及使用要求。
（３）建设项目的投资及单方造价，土建设备及室外工程的投资分配。
上一页
下一页
返回
1. 1落实设计任务

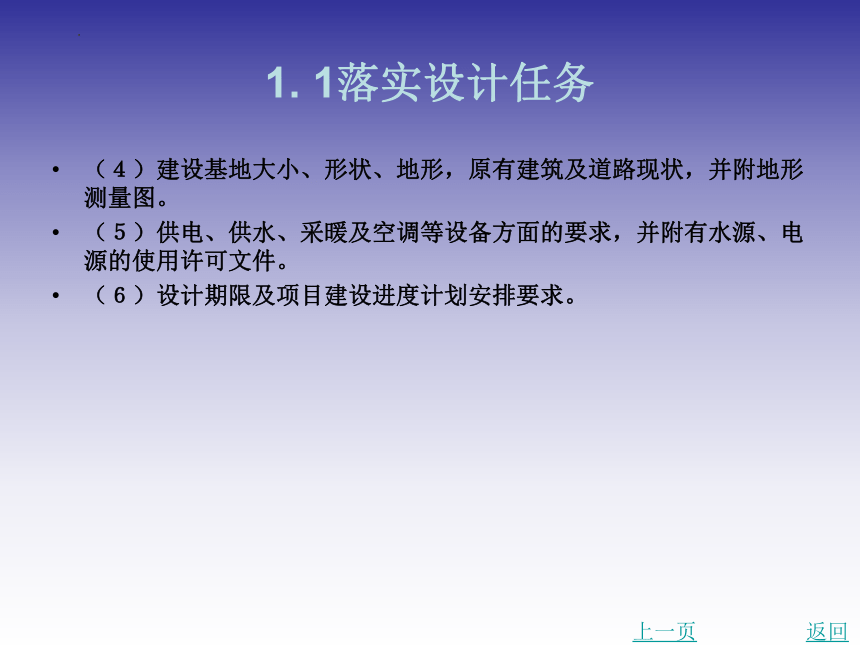

（４）建设基地大小、形状、地形，原有建筑及道路现状，并附地形测量图。
（５）供电、供水、采暖及空调等设备方面的要求，并附有水源、电源的使用许可文件。
（６）设计期限及项目建设进度计划安排要求。
上一页
返回

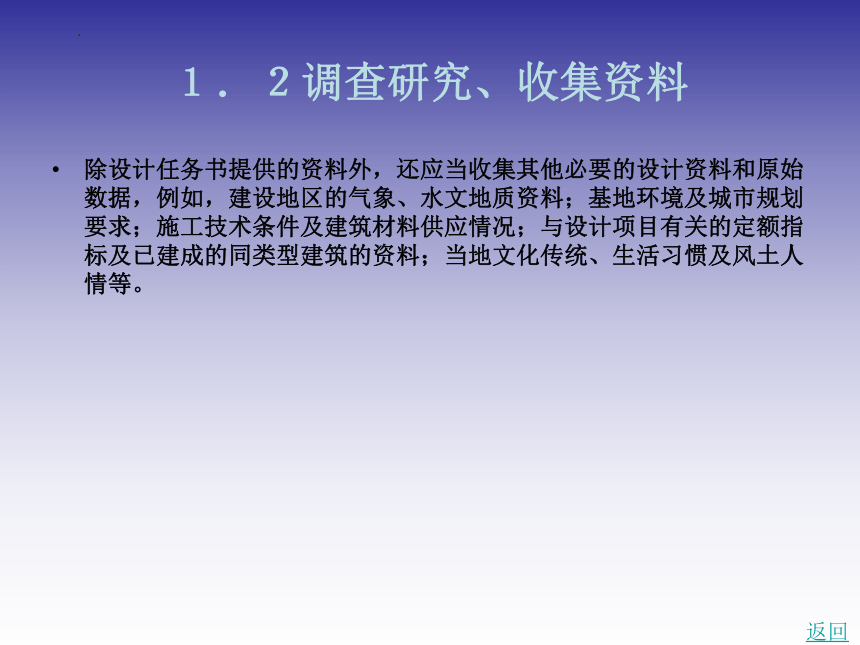

１．２调查研究、收集资料
除设计任务书提供的资料外，还应当收集其他必要的设计资料和原始数据，例如，建设地区的气象、水文地质资料；基地环境及城市规划要求；施工技术条件及建筑材料供应情况；与设计项目有关的定额指标及已建成的同类型建筑的资料；当地文化传统、生活习惯及风土人情等。
返回
１．３建筑工程设计
建筑工程设计分为方案设计、技术设计和施工图设计三个阶段，可将其看作从宏观到微观、从定性到定量、从决策到实施逐步深化的过程。后者是前者的延续，前者是后者的依据。对于技术要求简单的民用建筑工程，经有关主管部门同意，并且合同中有不做初步设计约定的，可在方案审批后直接进入施工图设计。
１.３.１方案设计
方案设计的文件，应满足编制初步设计文件的需要，设计的内容主要包括以下几个方面：设计说明书（包括各专业设计说明及投资估算等内容）、总平面图及建筑设计图纸、设计委托或设计合同规定的透视图、鸟瞰图及模型等。
下一页
返回
１．３建筑工程设计

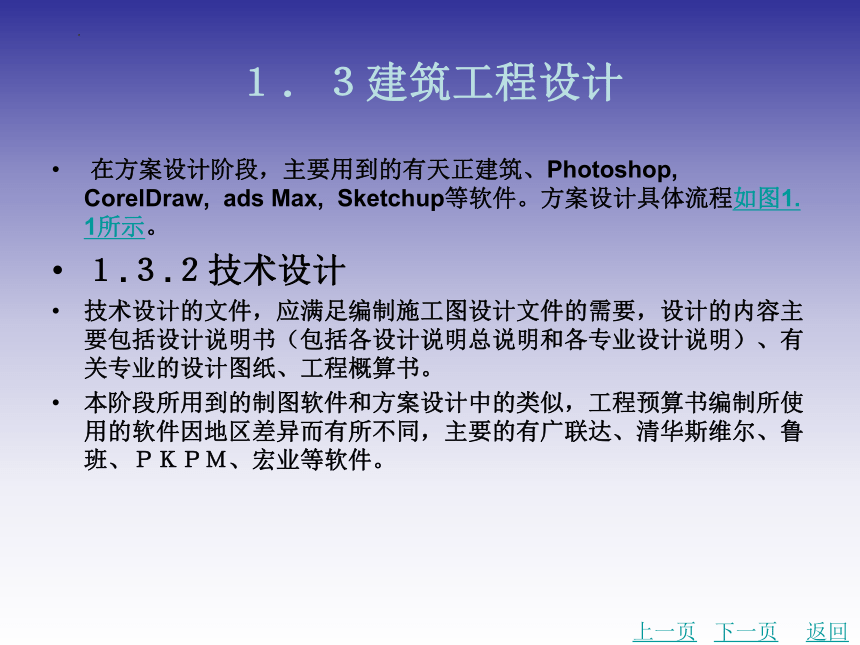

在方案设计阶段，主要用到的有天正建筑、Photoshop, CorelDraw, ads Max, Sketchup等软件。方案设计具体流程如图1. 1所示。
１.３.２技术设计
技术设计的文件，应满足编制施工图设计文件的需要，设计的内容主要包括设计说明书（包括各设计说明总说明和各专业设计说明）、有关专业的设计图纸、工程概算书。
本阶段所用到的制图软件和方案设计中的类似，工程预算书编制所使用的软件因地区差异而有所不同，主要的有广联达、清华斯维尔、鲁班、ＰＫＰＭ、宏业等软件。
上一页
下一页
返回
１．３建筑工程设计

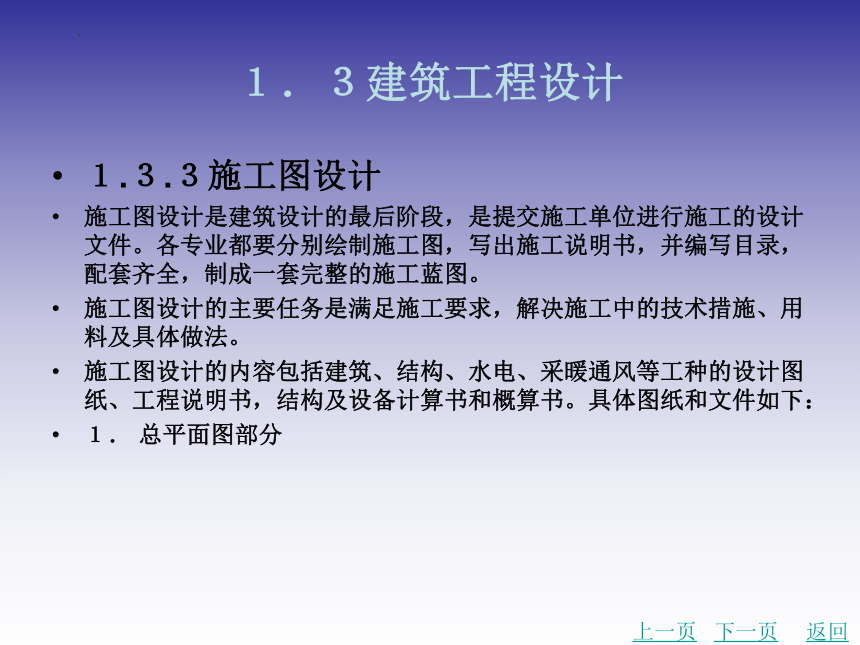

１.３.３施工图设计
施工图设计是建筑设计的最后阶段，是提交施工单位进行施工的设计文件。各专业都要分别绘制施工图，写出施工说明书，并编写目录，配套齐全，制成一套完整的施工蓝图。
施工图设计的主要任务是满足施工要求，解决施工中的技术措施、用料及具体做法。
施工图设计的内容包括建筑、结构、水电、采暖通风等工种的设计图纸、工程说明书，结构及设备计算书和概算书。具体图纸和文件如下：
１． 总平面图部分
上一页
下一页
返回
１．３建筑工程设计

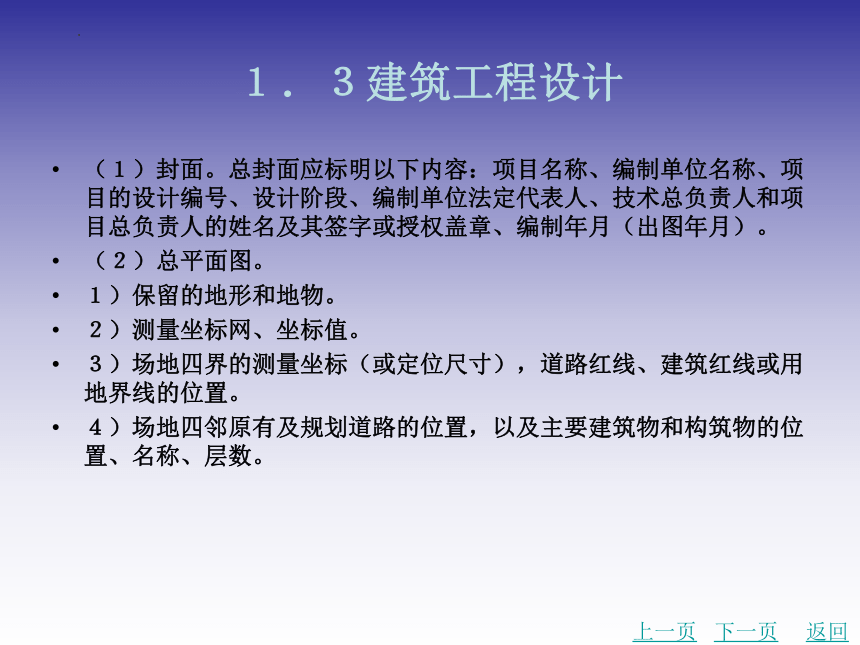

（１）封面。总封面应标明以下内容：项目名称、编制单位名称、项目的设计编号、设计阶段、编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖章、编制年月（出图年月）。
（２）总平面图。
１）保留的地形和地物。
２）测量坐标网、坐标值。
３）场地四界的测量坐标（或定位尺寸），道路红线、建筑红线或用地界线的位置。
４）场地四邻原有及规划道路的位置，以及主要建筑物和构筑物的位置、名称、层数。
上一页
下一页
返回
１．３建筑工程设计

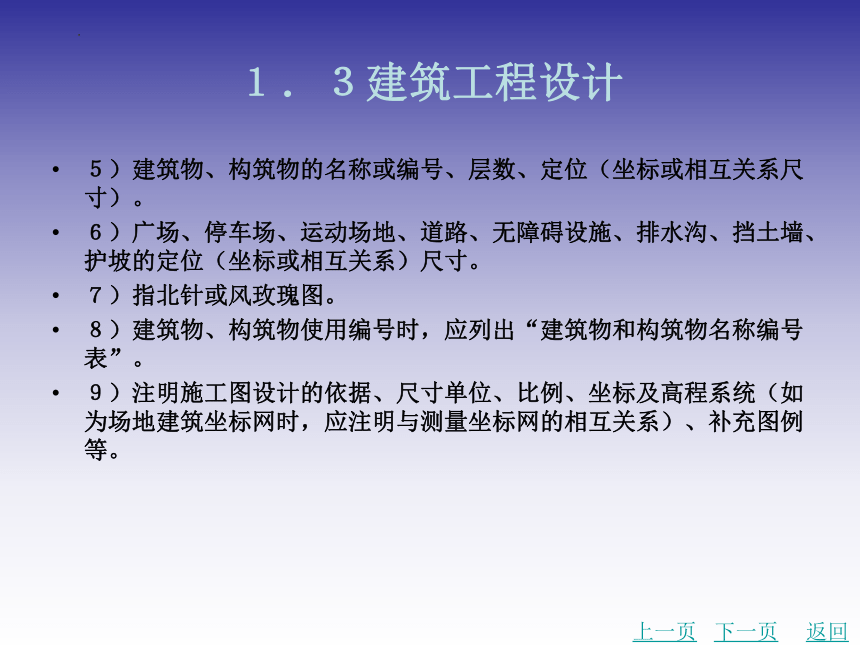

５）建筑物、构筑物的名称或编号、层数、定位（坐标或相互关系尺寸）。
６）广场、停车场、运动场地、道路、无障碍设施、排水沟、挡土墙、护坡的定位（坐标或相互关系）尺寸。
７）指北针或风玫瑰图。
８）建筑物、构筑物使用编号时，应列出“建筑物和构筑物名称编号表”。
９）注明施工图设计的依据、尺寸单位、比例、坐标及高程系统（如为场地建筑坐标网时，应注明与测量坐标网的相互关系）、补充图例等。
上一页
下一页
返回
１．３建筑工程设计

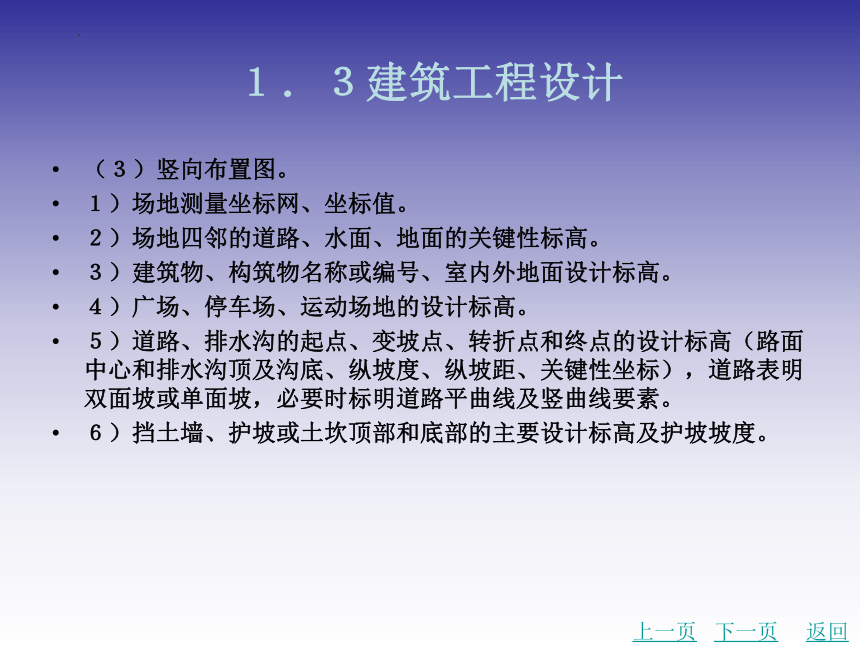

（３）竖向布置图。
１）场地测量坐标网、坐标值。
２）场地四邻的道路、水面、地面的关键性标高。
３）建筑物、构筑物名称或编号、室内外地面设计标高。
４）广场、停车场、运动场地的设计标高。
５）道路、排水沟的起点、变坡点、转折点和终点的设计标高（路面中心和排水沟顶及沟底、纵坡度、纵坡距、关键性坐标），道路表明双面坡或单面坡，必要时标明道路平曲线及竖曲线要素。
６）挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度。
上一页
下一页
返回
１．３建筑工程设计

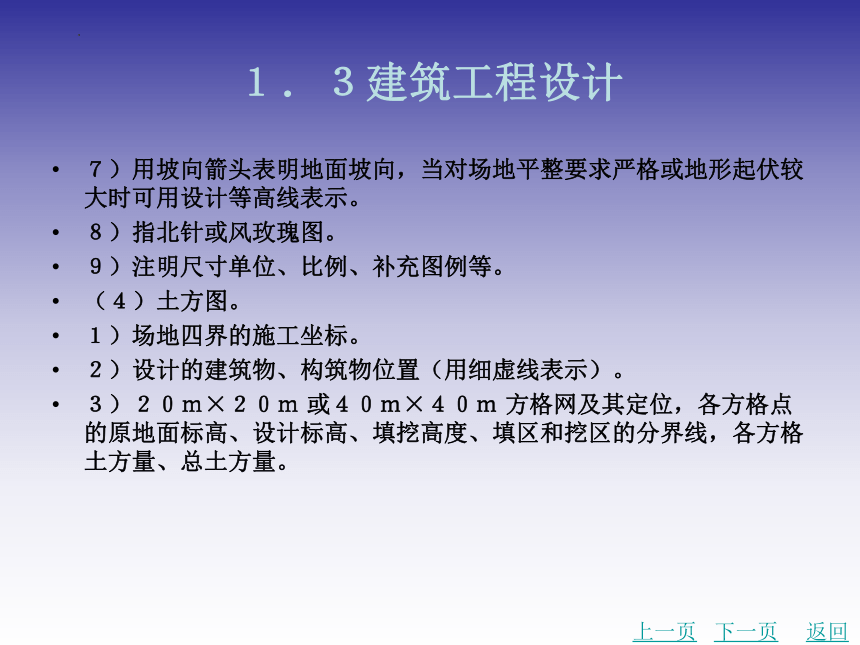

７）用坡向箭头表明地面坡向，当对场地平整要求严格或地形起伏较大时可用设计等高线表示。
８）指北针或风玫瑰图。
９）注明尺寸单位、比例、补充图例等。
（４）土方图。
１）场地四界的施工坐标。
２）设计的建筑物、构筑物位置（用细虚线表示）。
３）２０ｍ×２０ｍ 或４０ｍ×４０ｍ 方格网及其定位，各方格点的原地面标高、设计标高、填挖高度、填区和挖区的分界线，各方格土方量、总土方量。
上一页
下一页
返回
１．３建筑工程设计
４）土方工程平衡表（表１．１）。
（５）管道综合图。
１）总平面布置。
２）场地四界的施工坐标（或注尺寸）、道路红线及建筑红线或用地界线的位置。
３）各管线的平面布置，注明各管线与建筑物、构筑物的距离和管线间距。
４）场外管线接入点的位置。
５）管线密集的地段宜适当增加断面图，表明管线与建筑物、构筑物、绿化带之间及管线之间的距离，并注明主要交叉点上下管线的标高或间距。
上一页
下一页
返回
１．３建筑工程设计
６）指北针。
（６）绿化及建筑小品布置图。
１）绘出总平面布置。
２）绿地（含水面）、人行步道及硬质铺地的定位。
３）建筑小品的位置（坐标或定位尺寸）、设计标高、详图索引。
４）指北针。
５）注明尺寸单位、比例、图例、施工要求等。
（７）详图。道路横断面、路面结构、挡土墙、护坡、排水沟、池壁、广场、运动场地、活动场地、停车场地面等详图。
（８）设计图纸的增减。
上一页
下一页
返回
１．３建筑工程设计
１）当工程设计内容简单时，竖向布置图可与总平面图合并。
２）当路网复杂时，可增绘道路平面图。
３）土方图和管线综合图可根据设计需要确定是否出图。
４）当绿化或景观环境另行委托设计时，可根据需要绘制绿化及建筑小品的示意性和控制性布置图。
（９）计算书（供内部使用）。设计依据、简图、计算公式、计算过程及成果资料均作为技术文件归档。
２． 建筑单体部分
在施工图设计阶段，建筑专业设计文件应包括图纸目录、施工图设计说明、设计图纸和计算书。
上一页
下一页
返回
１．３建筑工程设计
（１）图纸目录。应先列新绘制的图纸，后列选用的标准图和重复利用图。
（２）施工图设计说明。
１）本子项工程施工图设计的依据性文件、批文和相关规范。
2)项目概况。包括建筑名称、建设地点、建设单位、建筑面积、建筑基地面积、建筑工程等级、设计使用年限、建筑层数和建筑高度、防火设计建筑分类和建筑耐火等级、人防工程防护等级、屋面防水等级、地下防水等级、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标，如住宅的套型和套数（包括每套的建筑面积、使用面积、阳台建筑面积，房间的使用面积可在平面图中标注）、旅馆的客房间数和床位数、医院的门诊人次和住院部的床位数、车库的停车泊位数等。
上一页
下一页
返回
１．３建筑工程设计
３）设计标高。本子项的相对标高与总图绝对标高的关系。
４）用料说明和室内外装修。
墙体、墙身防潮层、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道、油漆、涂料等的材料和做法，可用文字说明或部分文字说明，部分直接在图上引注或加注索引号。
室内装修部分除用文字说明以外，亦可用表格形式表达（表１．２），在表上填写相应的做法或代号；较复杂或较高级的民用建筑应另行委托室内装修设计；凡属二次装修的部分，可不列装修做法表和进行室内施工图设计，但对原建筑设计、结构和设备设计有较大改动时，应征得原设计单位和设计人员的同意。
上一页
下一页
返回
１．３建筑工程设计
５）对采用新技术、新材料的做法说明及对特殊建筑造型和必要的建筑构造的说明。
６）门窗表（表１．３）及门窗性能（防火、隔声、防护、抗风压、保温、空气渗透、雨水渗透等）、用料、颜色、玻璃、五金件等的设计要求。
７）幕墙工程（包括玻璃、金属、石材等）及特殊的屋面工程（包括金属、玻璃、膜结构等）的性能及制作要求，平面图、预埋件安装图等以及防火、安全、隔声构造。
８）电梯（自动扶梯）选择及性能说明（功能、载重量、速度、停站数、提升高度等）
（３）设计图纸。建筑图纸选用的比例，宜符合表１．４的规定。
上一页
下一页
返回
１．３建筑工程设计
１）平面图。
承重墙、柱及其定位轴线和轴线编号，内外门窗位置、编号及定位尺寸，门的开启方向，注明房间名称或编号；
轴线总尺寸（或外包总尺寸）、轴线间尺寸（柱距、跨度）、门窗洞口尺寸；
墙身厚度（包括承重墙和非承重墙），柱与壁柱宽、深尺寸（必要时），及其与轴线关系尺寸；
变形缝位置、尺寸及做法索引；
主要建筑设备和固定家具的位置及相关做法索引，如卫生器具、雨水管、水池、台、橱、柜、隔断等；
上一页
下一页
返回
１．３建筑工程设计
电梯、自动扶梯及步道（注明规格）、楼梯（爬梯）位置和楼梯上下方向示意和编号索引；
主要结构和建筑构造部件的位置、尺寸和做法索引，如中庭、天窗、地沟、地坑、重要设备或设备机座的位置尺寸、各种平台、夹层、阳台、雨篷、台阶、坡道、散水、明沟等；
楼地面预留孔洞和通气管道、管线竖井、烟囱、垃圾道等位置、尺寸和做法索引，以及墙体（主要为填充墙、承重砌体墙）预留洞的位置、尺寸与标高或高度等；
特殊工艺要求的土建配合尺寸；
室外地面标高、底层地面标高、各楼层标高、地下室各层标高；
剖切线位置及编号（一般只注在底层平面或需要剖切的平面位置）；
上一页
下一页
返回
１．３建筑工程设计
有关平面节点详图或详图索引号；
指北针（画在底层平面）；
每层建筑平面防火分区面积和防火分区分隔位置示意（宜单独成图，如为一个防火分区，可不注防火分区面积）；
屋面平面应有女儿墙、檐口、天沟、坡度、坡向、雨水口、屋脊（分水线）、变形缝、楼梯间、水箱间、电梯间、天窗及挡风板、屋面上人孔、检修梯、室外消防楼梯及其他构筑物，必要的详图索引号、标高等；表述内容单一的屋面可缩小比例绘制；
根据工程性质及复杂程度，必要时可选择绘制局部放大平面图；
上一页
下一页
返回
１．３建筑工程设计
可自由分隔的大开间建筑平面宜绘制平面分隔示例系列，其分隔方案应符合有关标准及规定（分隔示例平面可缩小比例绘制）；
建筑平面较长较大时，可分区绘制，但须在各分区平面图适当位置上绘出分区组合示意图，并明显表示本分区部位编号；
图纸名称、比例；
图纸的省略，如系对称平面，对称部分的内部尺寸可省略，对称轴部位用对称符号表示，但轴线号不得省略；楼层平面除轴线间等主要尺寸及轴线编号外，与底层相同的尺寸可省略；楼层标准层可共用同一平面，但需注明层次范围及各层的标高。
上一页
下一页
返回
１．３建筑工程设计
２）立面图。
两端轴线编号，立面转折较复杂时可用展开立面表示，但应准确注明转角处的轴线编号；
立面外轮廓及主要结构和建筑构造部件的位置，如女儿墙顶、檐口、柱、变形缝、室外楼梯和垂直爬梯、室外空调机搁板、阳台、栏杆、台阶、坡道、花台、雨篷、烟囱、勒脚、门窗、幕墙、洞口、门头、雨水管，其他装饰构件、线脚和粉刷分格线等，以及关键控制标高的标注，如屋面或女儿墙标高等；外墙的留洞应注明尺寸与标高或高度尺寸（宽×高×深及定位关系尺寸）；
平、剖面未能表示出来的屋顶、檐口、女儿墙、窗台以及其他装饰构件、线脚等的标高或高度；
上一页
下一页
返回
１．３建筑工程设计
在平面图上表达不清的窗编号；
各部分装饰用料名称或代号，构造节点详图索引；
图纸名称、比例；
各个方向的立面应绘齐全，但差异小、左右对称的立面或部分不难推定的立面可简略；内部院落或看不到的局部立面，可在相关剖面图上表示，若剖面图不能表示完全，则需单独绘出。
３）剖面图。
剖视位置应选在层高不同、层数不同、内外部空间比较复杂，具有代表性的部位；
上一页
下一页
返回
１．３建筑工程设计
建筑空间局部不同处以及平面、立面均表达不清的部位，可绘制局部剖面；
墙、柱、轴线和轴线编号；
剖切到或可见的主要结构和建筑构造部件，如室外地面、底层地（楼）面、地坑、地沟、各层楼板、夹层、平台、吊顶、屋架、屋顶、出屋顶烟囱、天窗、挡风板、檐口、女儿墙、爬梯、门、窗、楼梯、台阶、坡道、散水、平台、阳台、雨篷、洞口及其他装修等可见的内容；
高度尺寸：
外部尺寸：门、窗、洞口高度、室内外高差、女儿墙高度、总高度；
内部尺寸：地坑（沟）深度、隔断、内窗、洞口、平台、吊顶等；
上一页
下一页
返回
１．３建筑工程设计
标高，主要结构和建筑构造部件的标高，如地面、楼面（含地下室）、平台、吊顶、屋面板、屋面檐口、女儿墙顶、高出屋面的建筑物或构筑物及其他屋面特殊构件等的标高，室外地面标高；
节点构造详图索引号；
图纸名称、比例。
４）详图。
内外墙节点、楼梯、电梯、厨房、卫生间等局部平面放大和构造详图；
内外装饰方面的构造、线脚、图案等；
特殊的或非标准门、窗、幕墙等应有构造详图，如属另行委托设计加工者，要绘制立面分格图，对开启面积大小和开启方式，及主体结构的连接方式进行介绍；
上一页
下一页
返回
１．３建筑工程设计
其他凡在平、立、剖面图或文字说明中无法交代或交代不清的建筑构配件和建筑构造；
对紧邻的原有建筑，应绘出其局部的平、立、剖面图，并索引新建筑与原有建筑结合处的详图号。
（４）计算书（供内部使用）。根据工程性质特点进行热工、视线、防护、防火、安全疏散等方面的计算。计算书作为技术文件归档。
在本阶段，完成上述图纸所用到的软件主要有：天正系列软件（包括建筑、结构、水电、给排水等）、广厦ＣＡＤ、ＰＫＰＭ。
上一页
返回
图1. 1方案设计具体流程
返回
表1.1 土方工程平衡表
返回
表1. 2室内装修做法表
返回
表1. 3门窗列表
返回
表1. 4建筑图纸选用的比例
返回
