(共35张PPT)
第1章 AutoCAD 2016入门

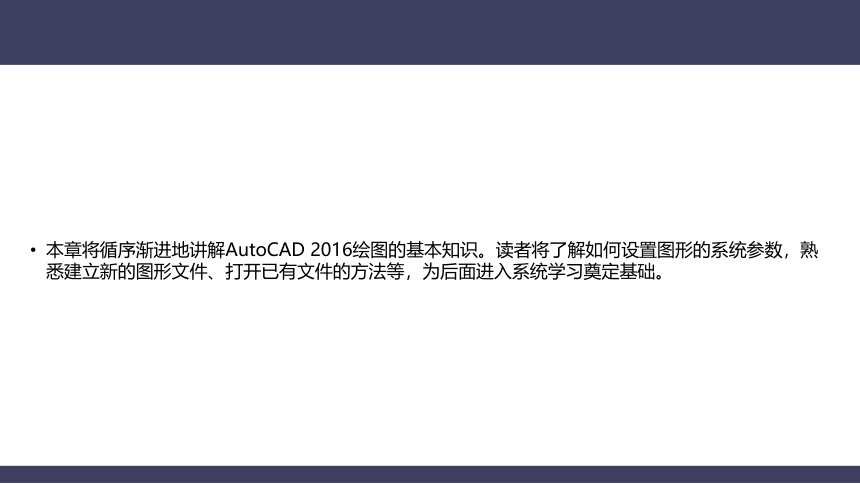

本章将循序渐进地讲解AutoCAD 2016绘图的基本知识。读者将了解如何设置图形的系统参数,熟悉建立新的图形文件、打开已有文件的方法等,为后面进入系统学习奠定基础。
AutoCAD的操作界面是AutoCAD显示、编辑图形的区域。启动AutoCAD 2016中文版软件后的默认界面如图所示。这个界面是AutoCAD 2009以后出现的新风格的界面,为了便于使用以前版本的读者学习,本书采用AutoCAD默认风格的界面。
一个完整的草图与注释操作界面包括标题栏、绘图区、十字光标、坐标系图标、功能区、导航栏、命令行窗口、状态栏、布局标签和快速访问工具栏等。
1.1 操作界面
AutoCAD 2016中文版软件的默认界面

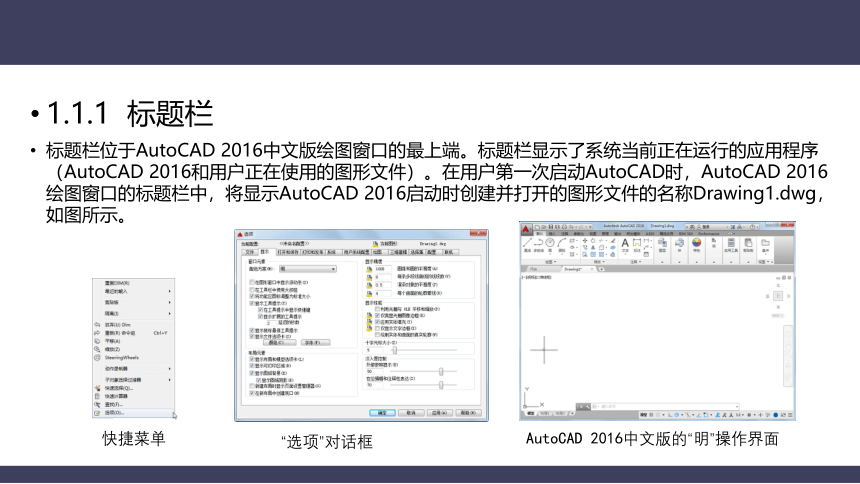

1.1.1 标题栏
标题栏位于AutoCAD 2016中文版绘图窗口的最上端。标题栏显示了系统当前正在运行的应用程序(AutoCAD 2016和用户正在使用的图形文件)。在用户第一次启动AutoCAD时,AutoCAD 2016绘图窗口的标题栏中,将显示AutoCAD 2016启动时创建并打开的图形文件的名称Drawing1.dwg,如图所示。
AutoCAD 2016中文版的“明”操作界面
快捷菜单
“选项”对话框

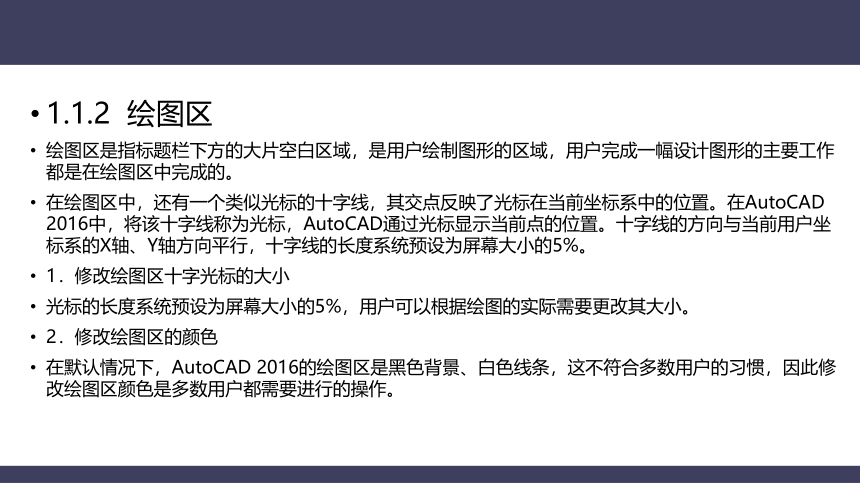

1.1.2 绘图区
绘图区是指标题栏下方的大片空白区域,是用户绘制图形的区域,用户完成一幅设计图形的主要工作都是在绘图区中完成的。
在绘图区中,还有一个类似光标的十字线,其交点反映了光标在当前坐标系中的位置。在AutoCAD 2016中,将该十字线称为光标,AutoCAD通过光标显示当前点的位置。十字线的方向与当前用户坐标系的X轴、Y轴方向平行,十字线的长度系统预设为屏幕大小的5%。
1.修改绘图区十字光标的大小
光标的长度系统预设为屏幕大小的5%,用户可以根据绘图的实际需要更改其大小。
2.修改绘图区的颜色
在默认情况下,AutoCAD 2016的绘图区是黑色背景、白色线条,这不符合多数用户的习惯,因此修改绘图区颜色是多数用户都需要进行的操作。

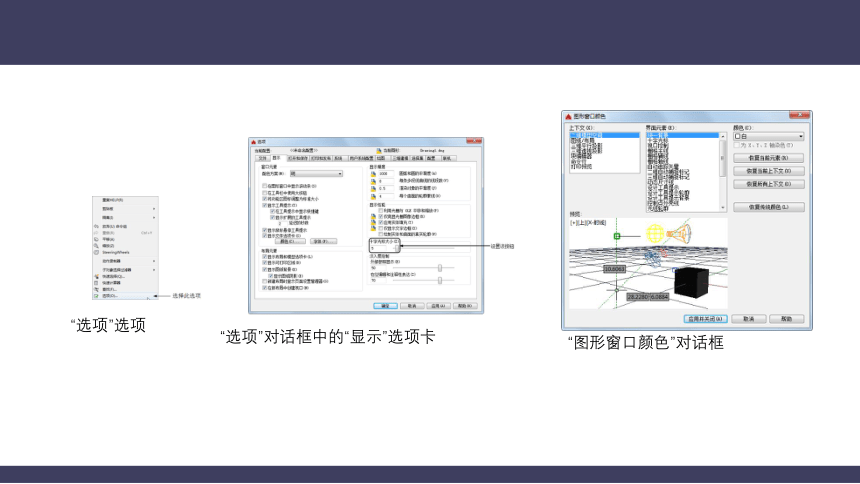

“图形窗口颜色”对话框
“选项”选项
“选项”对话框中的“显示”选项卡

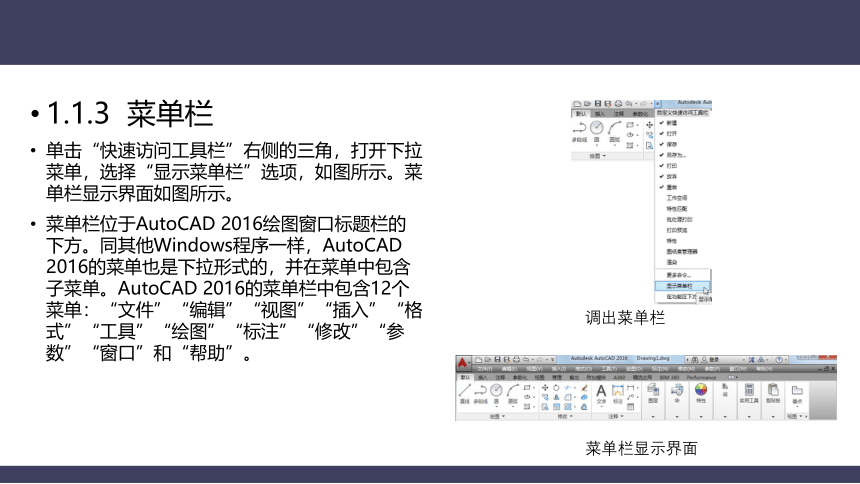

1.1.3 菜单栏
单击“快速访问工具栏”右侧的三角,打开下拉菜单,选择“显示菜单栏”选项,如图所示。菜单栏显示界面如图所示。
菜单栏位于AutoCAD 2016绘图窗口标题栏的下方。同其他Windows程序一样,AutoCAD 2016的菜单也是下拉形式的,并在菜单中包含子菜单。AutoCAD 2016的菜单栏中包含12个菜单:“文件”“编辑”“视图”“插入”“格式”“工具”“绘图”“标注”“修改”“参数”“窗口”和“帮助”。
调出菜单栏
菜单栏显示界面

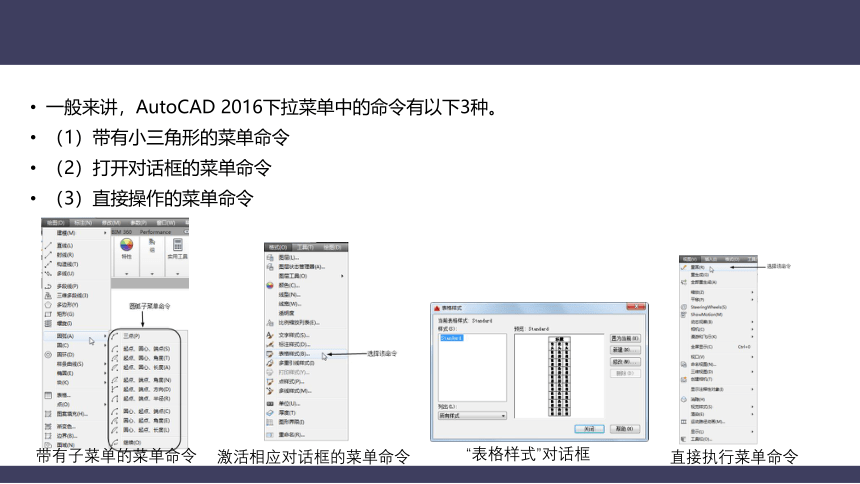

一般来讲,AutoCAD 2016下拉菜单中的命令有以下3种。
(1)带有小三角形的菜单命令
(2)打开对话框的菜单命令
(3)直接操作的菜单命令
带有子菜单的菜单命令
激活相应对话框的菜单命令
“表格样式”对话框
直接执行菜单命令

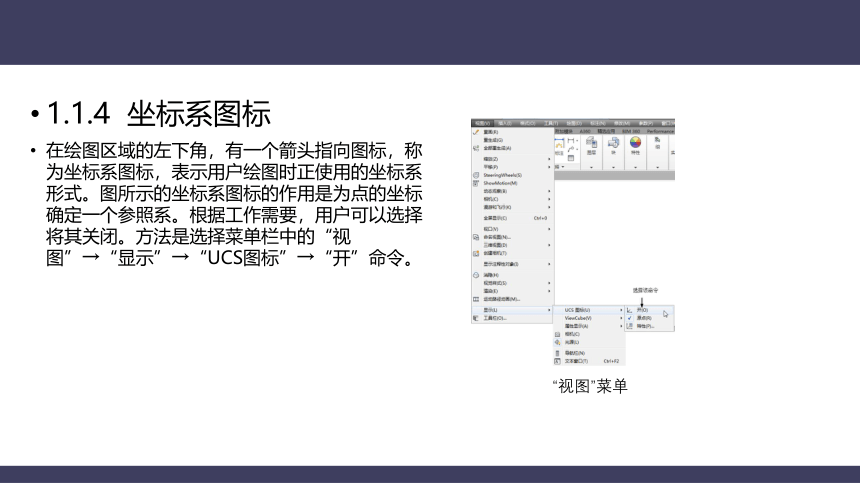

1.1.4 坐标系图标
在绘图区域的左下角,有一个箭头指向图标,称为坐标系图标,表示用户绘图时正使用的坐标系形式。图所示的坐标系图标的作用是为点的坐标确定一个参照系。根据工作需要,用户可以选择将其关闭。方法是选择菜单栏中的“视图”→“显示”→“UCS图标”→“开”命令。
“视图”菜单

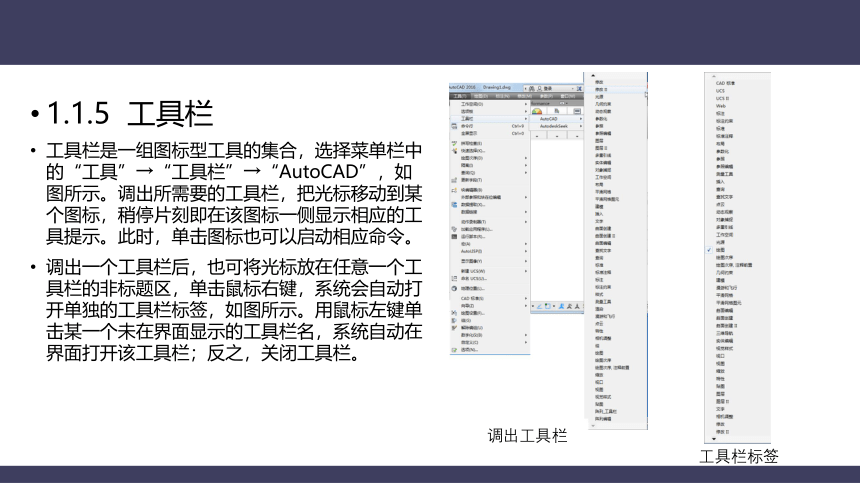

1.1.5 工具栏
工具栏是一组图标型工具的集合,选择菜单栏中的“工具”→“工具栏”→“AutoCAD”,如图所示。调出所需要的工具栏,把光标移动到某个图标,稍停片刻即在该图标一侧显示相应的工具提示。此时,单击图标也可以启动相应命令。
调出一个工具栏后,也可将光标放在任意一个工具栏的非标题区,单击鼠标右键,系统会自动打开单独的工具栏标签,如图所示。用鼠标左键单击某一个未在界面显示的工具栏名,系统自动在界面打开该工具栏;反之,关闭工具栏。
工具栏标签
调出工具栏

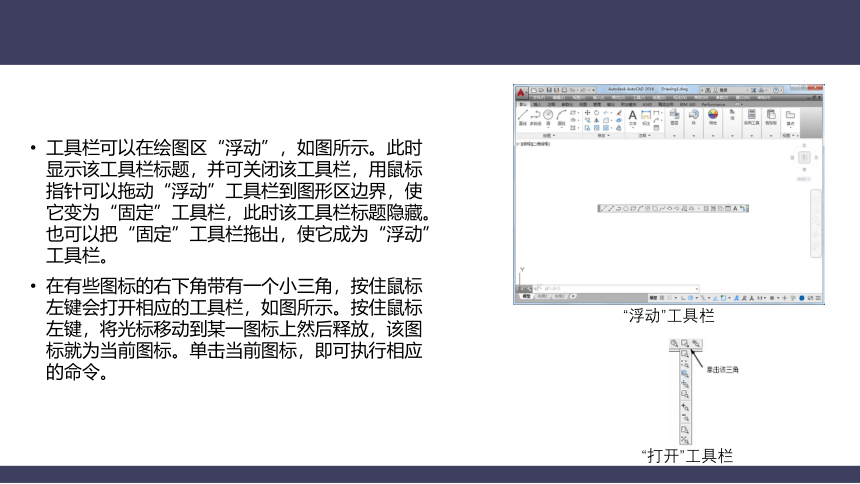

工具栏可以在绘图区“浮动”,如图所示。此时显示该工具栏标题,并可关闭该工具栏,用鼠标指针可以拖动“浮动”工具栏到图形区边界,使它变为“固定”工具栏,此时该工具栏标题隐藏。也可以把“固定”工具栏拖出,使它成为“浮动”工具栏。
在有些图标的右下角带有一个小三角,按住鼠标左键会打开相应的工具栏,如图所示。按住鼠标左键,将光标移动到某一图标上然后释放,该图标就为当前图标。单击当前图标,即可执行相应的命令。
“浮动”工具栏
“打开”工具栏

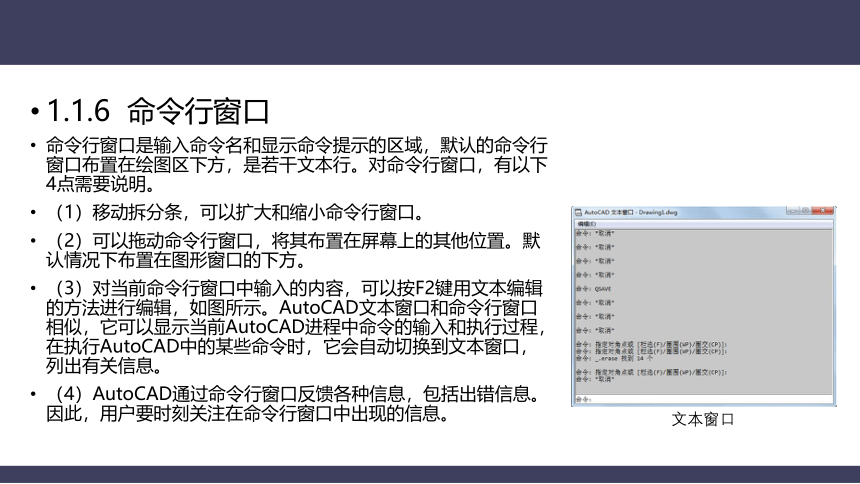

1.1.6 命令行窗口
命令行窗口是输入命令名和显示命令提示的区域,默认的命令行窗口布置在绘图区下方,是若干文本行。对命令行窗口,有以下4点需要说明。
(1)移动拆分条,可以扩大和缩小命令行窗口。
(2)可以拖动命令行窗口,将其布置在屏幕上的其他位置。默认情况下布置在图形窗口的下方。
(3)对当前命令行窗口中输入的内容,可以按F2键用文本编辑的方法进行编辑,如图所示。AutoCAD文本窗口和命令行窗口相似,它可以显示当前AutoCAD进程中命令的输入和执行过程,在执行AutoCAD中的某些命令时,它会自动切换到文本窗口,列出有关信息。
(4)AutoCAD通过命令行窗口反馈各种信息,包括出错信息。因此,用户要时刻关注在命令行窗口中出现的信息。
文本窗口
1.1.7 布局标签
AutoCAD 2016系统默认设定一个模型空间布局标签和“布局1”“布局2”两个图纸空间布局 标签。
1.布局
布局是系统为绘图设置的一种环境,包括图纸大小、尺寸单位、角度设定、数值精确度等,在系统预设的3个标签中,这些环境变量都保持默认设置。用户可根据实际需要改变这些变量的值。
2.模型
AutoCAD的空间分为模型空间和图纸空间。模型空间是通常所说的绘图环境,而在图纸空间中,用户可以创建称为“浮动视口”的区域,以不同视图显示所绘图形。用户可以在图纸空间中调整浮动视口并决定所包含视图的缩放比例。如果选择图纸空间,则可打印多个视图,用户可以打印任意布局的视图。
AutoCAD 2016系统默认打开模型空间,用户可以通过单击鼠标左键选择需要的布局。
1.1.8 状态栏
状态栏在屏幕的底部,包括“坐标”“模型空间”“栅格”“捕捉模式”“推断约束”“动态输入”“正交模式”“极轴追踪”“等轴测草图”“对象捕捉追踪”“二维对象捕捉”“线宽”“透明度”“选择循环”“三维对象捕捉”“动态UCS”“选择过滤”“小控件”“注释可见性”“自动缩放”“注释比例”“切换工作空间”“注释监视器”“单位”“快捷特性”“图形性能”“全屏显示”和“自定义”28个功能按钮。单击部分开关按钮,可以实现这些功能的开关。通过部分按钮也可以控制图形或绘图区的状态。
状态栏
注释比例列表
全屏显示
1.1.9 滚动条
在打开的AutoCAD 2016默认界面是不显示滚动条的,需要把滚动条调出来。选择菜单栏中的“工具”→“选项”命令,系统打开“选项”对话框,单击“显示”选项卡,勾选“窗口元素”中的“在图形窗口中显示滚动条”,如图所示。
滚动条包括水平和垂直滚动条,用于上下或左右移动绘图窗口内的图形。用鼠标指针拖动滚动条中的滑块或单击滚动条两侧的三角按钮,即可移动图形,如图所示。
“选项”对话框中的“显示”选项卡
显示“滚动条”
1.1.10 快速访问工具栏和交互信息工具栏
1.快速访问工具栏
该工具栏包括“新建”“打开”“保存”“另存为”“放弃”“重做”“打印”等几个常用的工具。用户也可以单击本工具栏后面的下拉按钮设置需要的常用工具。
2.交互信息工具栏
该工具栏包括“搜索”“Autodesk”“A360”“Autodesk Exchange应用程序”“保持连接”“单击此处访问帮助”等几个常用的数据交互访问工具。
1.1.11 功能区
在默认情况下,功能区包括“默认”选项卡、“插入”选项卡、“注释”选项卡、“参数化”选项卡、“视图”选项卡、“管理”选项卡、“输出”选项卡、“附加模块”选项卡、“A360”选项卡、“精选应用”选项卡、“BIM360”选项卡以及“Performance”选项卡,如图1-26所示。所有的选项卡显示面板如图1-27所示。每个选项卡集成了相关的操作工具,方便了用户的使用。用户可以单击功能区选项后面的 按钮控制功能的展开与收缩。
1.设置选项卡
2.选项卡中面板的“固定”与“浮动”
默认情况下出现的选项卡
所有的选项卡
快捷菜单
“浮动”面板
“绘图”面板
一般来讲,使用AutoCAD 2016的默认配置就可以绘图,但为了使用定点设备或打印机,并提高绘图的效率,AutoCAD推荐用户在开始作图前进行必要的配置。
1.执行方式
命令行:PREFERENCES。
菜单栏:“工具”→“选项”。
快捷菜单:在工作区中单击鼠标右键,在弹出的快捷菜单中选择“选项”命令,如图所示。
2.操作步骤
执行上述命令后,将自动打开“选项”对话框。用户可以在该对话框中选择有关选项,对系统进行配置。下面只对其中主要的选项卡进行说明,其他配置选项在后面用到时再作具体说明。
1.2 配置绘图系统
选择“选项”命令
1.2.1 显示配置
“选项”对话框的第二个选项卡为“显示”选项卡,该选项卡控制AutoCAD窗口的外观,如图1-4所示。该选项卡设定屏幕菜单、滚动条显示与否、固定命令行窗口中的文字行数、AutoCAD的版面布局设置、各实体的显示分辨率,以及AutoCAD运行时其他各项性能参数的设定等。
在设置实体显示分辨率时务必记住,显示质量越高,分辨率越高,计算机计算的时间越长,因此千万不要将分辨率设置得太高。显示质量设定在一个合理的程度上是很重要的。
1.2.2 系统配置
“选项”对话框的“系统”选项卡如图所示,用于设置AutoCAD系统的有关特性。
(1)“当前定点设备”选项组:安装及配置定点设备,如数字化仪和鼠标。具体如何配置和安装,可参照定点设备的用户手册。
(2)“常规选项”选项组:确定是否选择系统配置的有关基本选项。
(3)“布局重生成选项”选项组:确定切换布局时是否重生成或缓存模型选项卡和布局。
(4)“数据库连接选项”选项组:确定数据库连接的方式。
“系统”选项卡
由于每台计算机所使用的显示器、输入设备和输出设备的类型不同,用户喜好的风格及计算机的目录设置也是不同的,所以每台计算机都是独特的。一般来讲,使用AutoCAD 2016的默认配置就可以绘图,但AutoCAD推荐用户在开始作图前先进行必要的配置。
1.3.1 绘图单位设置
1.执行方式
命令行:DDUNITS(或UNITS)。
菜单栏:“格式”→“单位”。
1.3.2 图形边界设置
1.执行方式
命令行:LIMITS。
菜单栏:“格式”→“图形界限”。
1.3 设置绘图环境
“图形单位”对话框
“方向控制”对话框
动态输入
1.4.1 新建文件
1.执行方式
命令行:NEW。
菜单栏:“文件”→“新建”。
工具栏:“快速访问”→“新建” 。
1.4 文件管理
“选择样板”对话框
3.执行方式
命令行:QNEW。
工具栏:“快速访问”→“新建” 。
“选项”对话框的“文件”选项卡
1.4.2 打开文件
调用打开图形文件命令的方法主要有如下3种。
1.执行方式
命令行:OPEN。
菜单栏:“文件”→“打开”。
工具栏:“快速访问”→“打开” 。
1.4.3 保存文件
1.执行方式
命令行:QSAVE(或SAVE)。
菜单栏:“文件”→“保存”。
工具栏:“快速访问”→“保存” 。
“选择文件”对话框
1.4.4 另存为
1.执行方式
命令行:SAVEAS。
菜单栏:“文件”→“另存为”。
工具栏:“快速访问”→“另存为” 。
“图形另存为”对话框
1.4.5 退出
1.执行方式
命令行:QUIT或EXIT。
菜单栏:“文件”→“退出”。
按钮:AutoCAD操作界面右上角的“关闭”按钮 。
1.4.6 图形修复
1.执行方式
命令行:DRAWINGRECOVERY。
菜单栏:“文件”→“图形实用工具”→“图形修复管理器”。
2.操作步骤
命令:DRAWINGRECOVERY↙
执行上述命令后,弹出图所示的“图形修复管理器”对话框,打开“备份文件”列表框中的文件,可以重新保存,从而进行修复。
系统警告对话框
“图形修复管理器”对话框
1.5.1 命令输入方式
AutoCAD交互绘图必须输入必要的指令和参数。有多种AutoCAD命令输入方式(以画直线为例)。
1.在命令行窗口输入命令名
命令字符可不区分大小写,如命令LINE。执行命令时,在命令行提示中经常会出现命令选项。例如,输入绘制直线命令LINE后,命令行提示如下。
命令: LINE↙
指定第一个点:(在屏幕上指定一点或输入一个点的坐标)
指定下一点或 [放弃(U)]:
选项中不带括号的提示为默认选项,因此可以直接输入直线段的起点坐标或在屏幕上指定一点。如果要选择其他选项,则应首先输入该选项的标识字符,如“放弃”选项的标识字符U,然后按系统提示输入数据即可。命令选项的后面有时还带有尖括号,尖括号内的数值为默认数值。
2.在命令行窗口输入命令缩写字
如L(Line)、C(Circle)、A(Arc)、Z(Zoom)、R(Redraw)、M(More)、CO(Copy)、PL(Pline)、E(Erase)等。
1.5 基本输入操作
3.选择绘图菜单直线选项
选择该选项后,在状态栏中可以看到对应的命令说明及命令名。
4.单击工具栏中的对应图标
单击对应图标后,在状态栏中也可以看到对应的命令说明及命令名。
5.在绘图区域打开右键快捷菜单
如果之前刚使用过本次要输入的命令,可以在命令行打开右键快捷菜单,在“最近的输入”子菜单中选择本次需要的命令,如图所示。“最近的输入”子菜单中存储最近使用的6个命令,如果经常重复使用某个6次操作以内的命令,使用这种方法就比较快速、简捷。
6.在命令行中直接绘出
如果用户要重复使用上次使用的命令,可以直接在命令行中按,系统立即重复执行上次使用的命令,这种方法适用于重复执行某个命令。
快捷菜单
1.5.2 命令的重复、撤销、重做
1.命令的重复
在命令行窗口中按可重复调用上一个命令,不管上一个命令是完成还是被取消均可调用。
2.命令的撤销
在命令执行的任何时刻都可以取消和终止命令的执行,执行方式如下。
命令行:UNDO。
菜单栏:“编辑”→“放弃”。
快捷键:Esc。
工具栏:“快速访问”→“放弃” 。
3.命令的重做
已被撤销的命令还可以恢复重做。要恢复撤销的最后一个命令,执行方式如下。
命令行:REDO。
菜单栏:“编辑”→“重做”。
工具栏:“快速访问”→“重做” 。
该命令可以一次执行多重放弃和重做操作。单击UNDO或REDO列表箭头,可以选择要放弃或重做的操作,如图所示。
多重放弃或重做
1.5.3 坐标系统与数据的输入方法
1.坐标系
AutoCAD采用两种坐标系,即世界坐标系(WCS)和用户坐标系。用户刚进入AutoCAD时的坐标系统就是世界坐标系,它是固定的坐标系统。世界坐标系也是坐标系统中的基准,绘制图形时多数情况下都是在这个坐标系统下进行的。
命令行:UCS。
菜单栏:“工具”→“工具栏”→AutoCAD→UCS。
工具栏:UCS→UCS 。
AutoCAD有两种视图显示方式,即模型空间和图纸空间。模型空间是指单一视图显示法,通常使用的都是这种显示方式;图纸空间是指在绘图区域创建图形的多视图。用户可以对其中每一个视图进行单独操作。在默认情况下,当前UCS与WCS重合。
2.数据输入方法
在AutoCAD 2016中,点的坐标可以用直角坐标、极坐标、球面坐标和柱面坐标表示,每种坐标又分别具有两种坐标输入方式,即绝对坐标和相对坐标,其中直角坐标和极坐标最常用,下面主要介绍它们的输入方法。
(a) (b) (c) (d)
坐标系图标
(1)直角坐标法:用点的X、Y坐标值表示的坐标。例如,在命令行中输入点的坐标提示下,输入“15,18”,则表示输入了一个X、Y的坐标值分别为15、18的点,此为绝对坐标输入方式,表示该点的坐标是相对于当前坐标原点的坐标值,如图所示。如果输入“@10,20”,则为相对坐标输入方式,表示该点的坐标是相对于前一点的坐标值,如图所示。
(2)极坐标法:用长度和角度表示的坐标,只能用来表示二维点的坐标。在绝对坐标输入方式下,表示为“长度<角度”,如“25<50”,其中长度为该点到坐标原点的距离,角度为该点至原点的连线与X轴正向的夹角,如图所示。
在相对坐标输入方式下,表示为“@长度<角度”,如“@25<45”,其中长度为该点到前一点的距离,角度为该点至前一点的连线与X轴正向的夹角,如图所示。
数据输入方法
3.动态数据输入
单击状态栏上的DYN按钮,弹出动态输入功能,可以在屏幕上动态地输入某些参数数据。例如,绘制直线时,在光标附近会动态地显示“指定第一点”,以及后面的坐标框。当前显示的是光标所在位置,可以输入数据,两个数据之间以逗号隔开,如图所示。指定第一点后,系统动态显示直线的角度,同时要求输入线段长度值,如图所示,其输入效果与“@长度<角度”方式相同。
4.点与距离的输入方法
下面分别讲述点与距离值的输入方法。
(1)点的输入。绘图过程中,常需要输入点的位置,AutoCAD提供了如下几种输入点的方式。
动态输入坐标值
动态输入长度值
① 用键盘直接在命令窗口中输入点的坐标
② 用鼠标等定标设备移动光标并单击左键在屏幕上直接取点。
③ 用目标捕捉方式捕捉屏幕上已有图形的特殊点(如端点、中点、中心点、插入点、交点、切点、垂足点等)。
④ 直接距离输入
(2)距离值的输入。在AutoCAD命令中,有时需要提供高度、宽度、半径、长度等距离值。AutoCAD提供了两种输入距离值的方式:一种是用键盘在命令行窗口中直接输入数值;另一种是在屏幕上拾取两点,以两点的距离值确定所需数值。
绘制直线
1.6.1 熟悉操作界面
1.目的要求
操作界面是用户绘制图形的平台,操作界面的各个部分都有其独特的功能,熟悉操作界面有助于用户方便、快速地进行绘图。本例要求了解操作界面各部分的功能,掌握改变绘图区颜色和光标大小的方法,并能够熟练地打开、移动和关闭工具栏。
2.操作提示
(1)启动AutoCAD 2016,进入操作界面。
(2)调整操作界面大小。
(3)设置绘图区颜色与光标大小。
(4)打开、移动、关闭工具栏。
(5)尝试同时利用命令行、菜单命令和工具栏绘制一条线段。
1.6 操作与实践
1.6.2 设置绘图环境
1.目的要求
任何一个图形文件都有一个特定的绘图环境,包括图形边界、绘图单位、角度等。设置绘图环境通常有两种方法,即设置向导和单独的命令设置方法。通过学习设置绘图环境,可以促进读者对图形总体环境的认识。
2.操作提示
(1)选择菜单栏中的“文件”→“新建”命令,打开“选择样板”对话框,单击“打开”按钮,进入绘图界面。
(2)选择菜单栏中的“格式”→“图形界限”命令,设置界限为“(0,0),(297,210)”,在命令行中可以重新设置模型空间界限。
(3)选择菜单栏中的“格式”→“单位”命令,打开“图形单位”对话框,设置长度类型为“小数”,精度为0.00;角度类型为十进制度数,精度为0;用于缩放插入内容的单位为“毫米”,用于指定光源强度的单位为“国际”;角度方向为“顺时针”。
1.6.3 管理图形文件
1.目的要求
图形文件管理包括文件的新建、打开、保存、加密、退出等。本例要求读者熟练掌握DWG文件的赋名保存、自动保存、加密及打开的方法。
2.操作提示
(1)启动AutoCAD 2016,进入操作界面。
(2)打开一幅已经保存过的图形。
(3)进行自动保存设置。
(4)尝试在图形上绘制任意图线。
(5)将图形以新的名称保存。
(6)退出该图形。
