第九章 案例实操
第 9 章 案例实操
建立样板文件
1
目录
CONTENTS
建筑平面图的绘制
2
建筑立面图的绘制
3
建筑剖面图的绘制
4
建筑详图的绘制
5

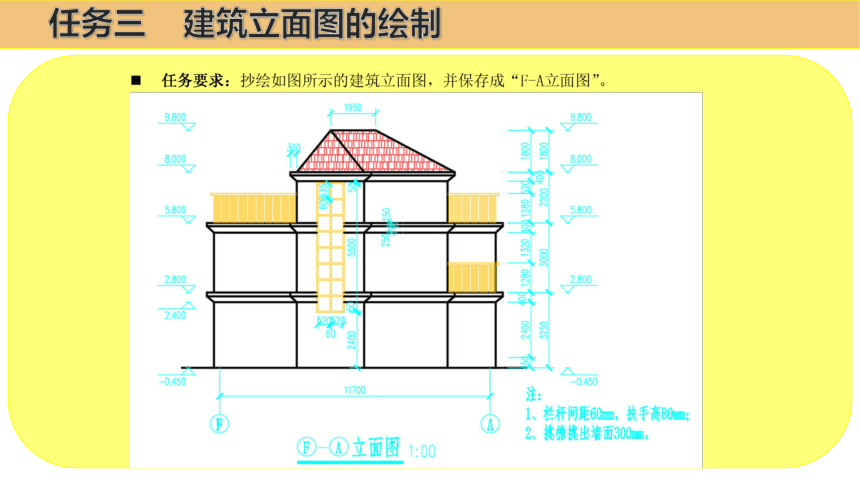

任务三 建筑立面图的绘制
任务三 建筑立面图的绘制

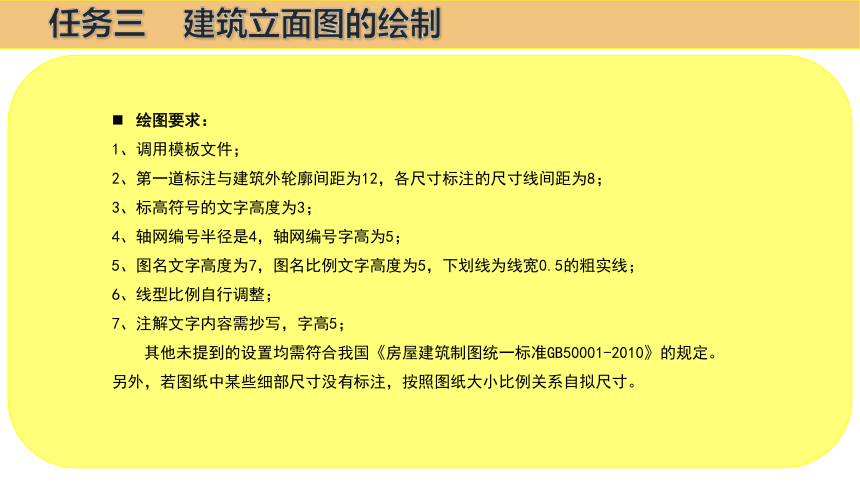

绘图要求：

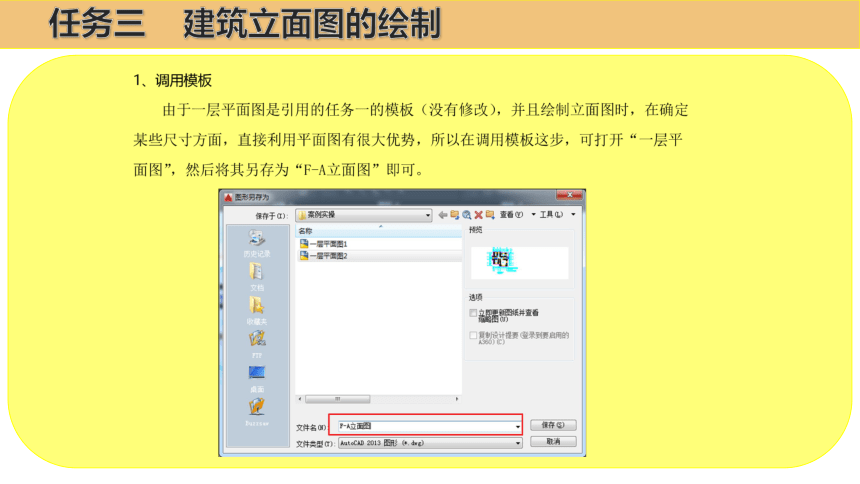

1、调用模板文件；
2、第一道标注与建筑外轮廓间距为12，各尺寸标注的尺寸线间距为8；
3、标高符号的文字高度为3；
4、轴网编号半径是4，轴网编号字高为5；
5、图名文字高度为7，图名比例文字高度为5，下划线为线宽0.5的粗实线；
6、线型比例自行调整；
7、注解文字内容需抄写，字高5；
其他未提到的设置均需符合我国《房屋建筑制图统一标准GB50001-2010》的规定。另外，若图纸中某些细部尺寸没有标注，按照图纸大小比例关系自拟尺寸。

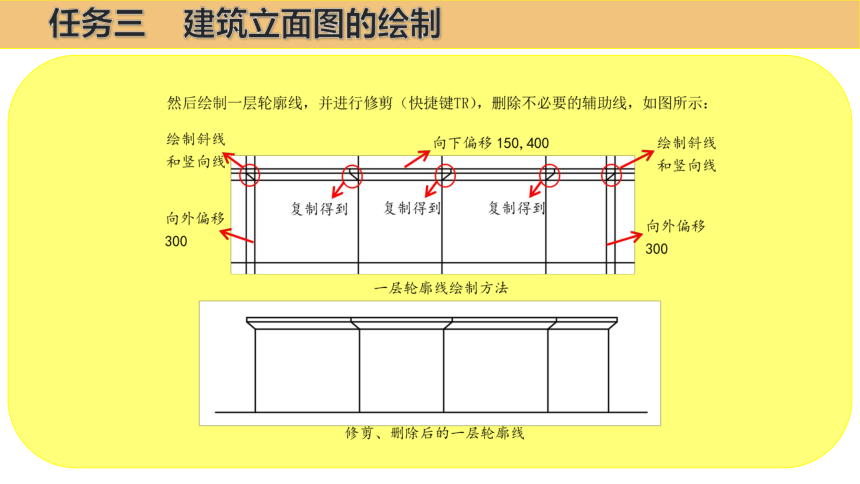

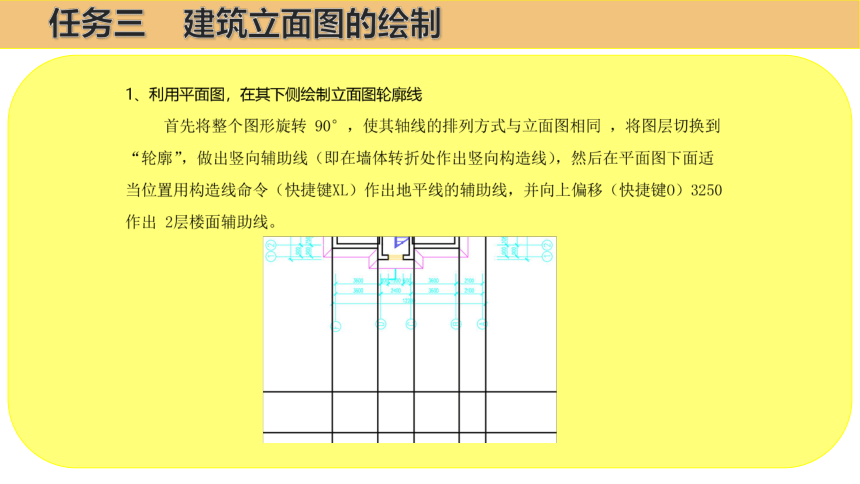

任务三 建筑立面图的绘制
任务三 建筑立面图的绘制
任务三 建筑立面图的绘制
任务三 建筑立面图的绘制
任务三 建筑立面图的绘制
任务三 建筑立面图的绘制
任务三 建筑立面图的绘制
任务三 建筑立面图的绘制
任务三 建筑立面图的绘制
任务三 建筑立面图的绘制
任务三 建筑立面图的绘制
任务三 建筑立面图的绘制
任务三 建筑立面图的绘制
任务三 建筑立面图的绘制
任务三 建筑立面图的绘制
任务三 建筑立面图的绘制
然后对不满足条件的标高符号进行镜像（快捷键MI）处理，镜像之前需先在命令提示行输入MIRRTEXT,将其值设置为0。
④文字注释
文字注释部分操作方法同平面图，不赘述。
5、其他：包括索引符号、图例等
图名比例操作方法同平面图，不赘述。最后删除辅助线，完成。
