第3章　建筑CAD编辑命令
3.1　删除、修剪及打断
3.2　对象选取方式
3.3　复制、延伸及偏移
3.4　镜像和阵列
3.5　移动、旋转及缩放
3.6　倒角和圆角
3.7　多线编辑和多段线编辑
3.8　修改、对齐及分解
3.9　实训绘图示例
3.9　实训绘图示例
3.9.1　场地布局实训绘图

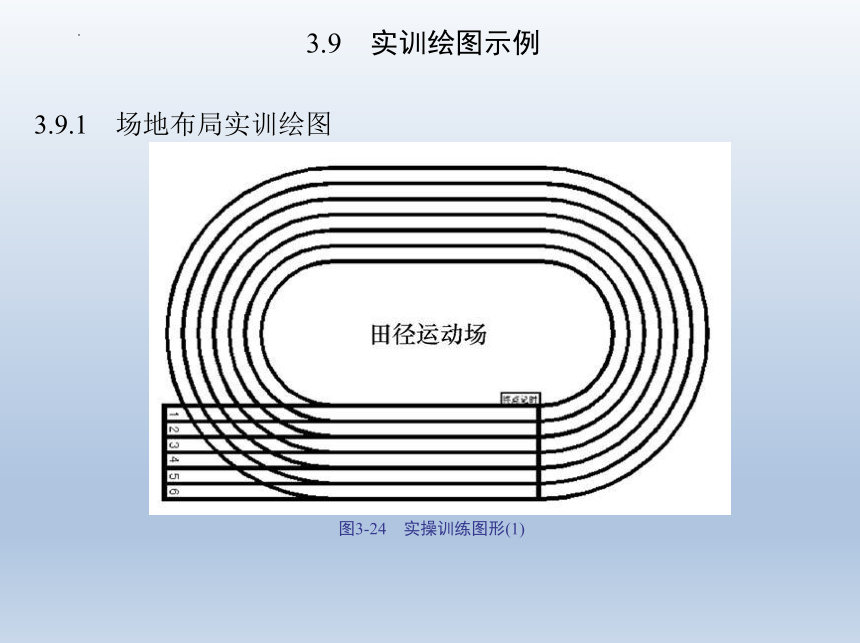

图3-24　实操训练图形(1)
3.9　实训绘图示例

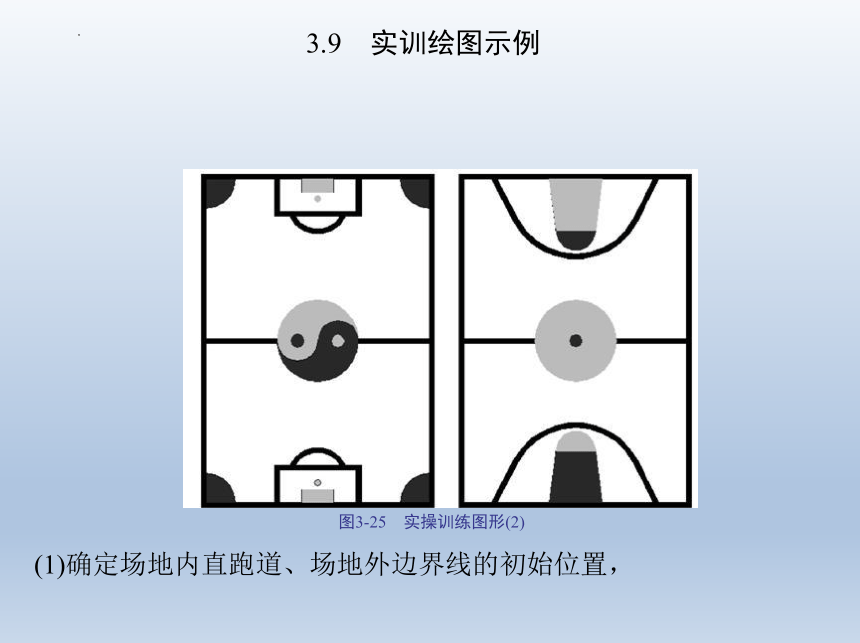

图3-25　实操训练图形(2)
(1)确定场地内直跑道、场地外边界线的初始位置，
3.9　实训绘图示例

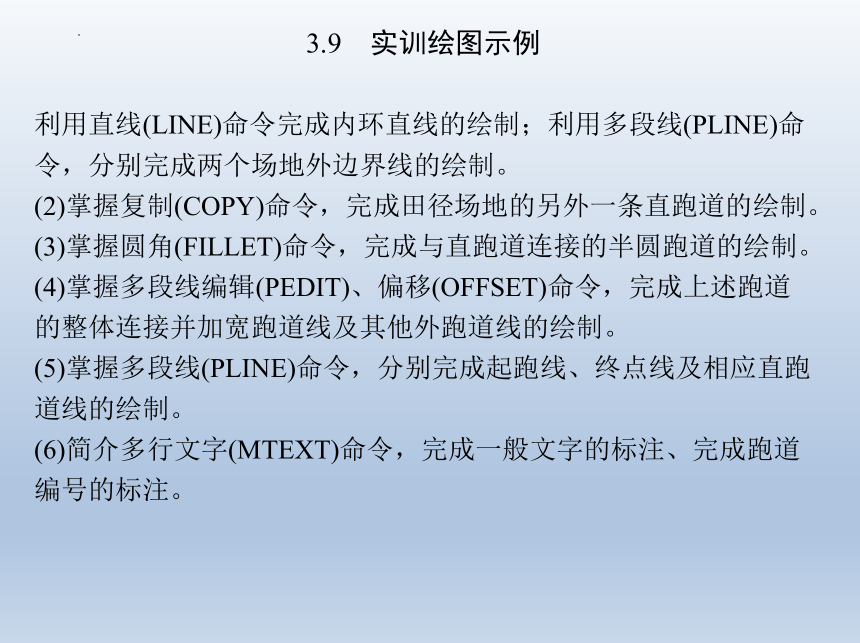

利用直线(LINE)命令完成内环直线的绘制；利用多段线(PLINE)命令，分别完成两个场地外边界线的绘制。
(2)掌握复制(COPY)命令，完成田径场地的另外一条直跑道的绘制。
(3)掌握圆角(FILLET)命令，完成与直跑道连接的半圆跑道的绘制。
(4)掌握多段线编辑(PEDIT)、偏移(OFFSET)命令，完成上述跑道的整体连接并加宽跑道线及其他外跑道线的绘制。
(5)掌握多段线(PLINE)命令，分别完成起跑线、终点线及相应直跑道线的绘制。
(6)简介多行文字(MTEXT)命令，完成一般文字的标注、完成跑道编号的标注。
3.9　实训绘图示例
(7)掌握圆(CIRCLE)、圆弧(ARC)命令，完成场地中心图案轮廓线的绘制。
(8)掌握图案填充(BHATCH)命令，完成场地中各类图案的填充绘制操作。
(9)掌握镜像(MIRROR)命令，完成场地对称图形的整体绘制。
(10)掌握剪切(TRIM)、延伸(EXTEND)等编辑命令的综合操作，补充、完善图形。
3.9.2　场地规划实训绘图

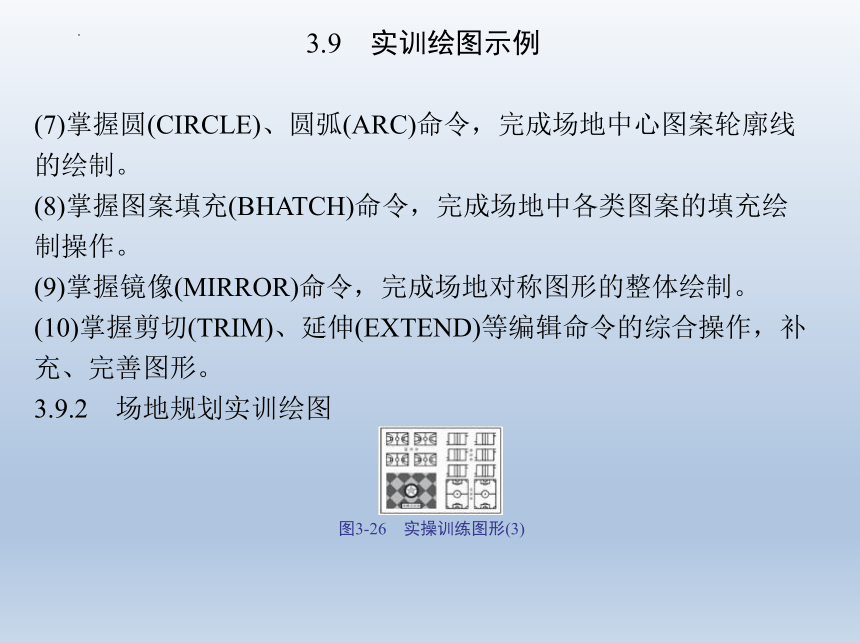

图3-26　实操训练图形(3)
3.9　实训绘图示例

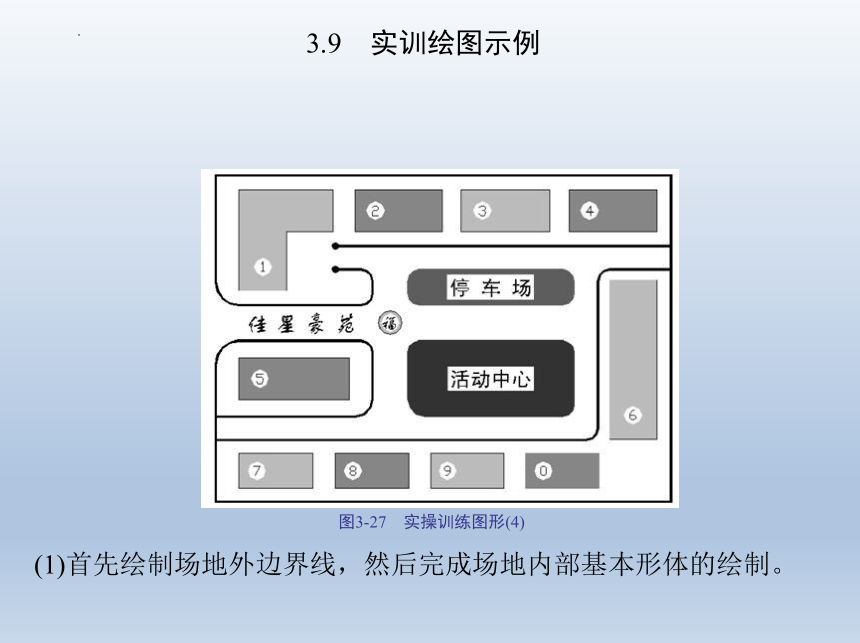

图3-27　实操训练图形(4)
(1)首先绘制场地外边界线，然后完成场地内部基本形体的绘制。
3.9　实训绘图示例

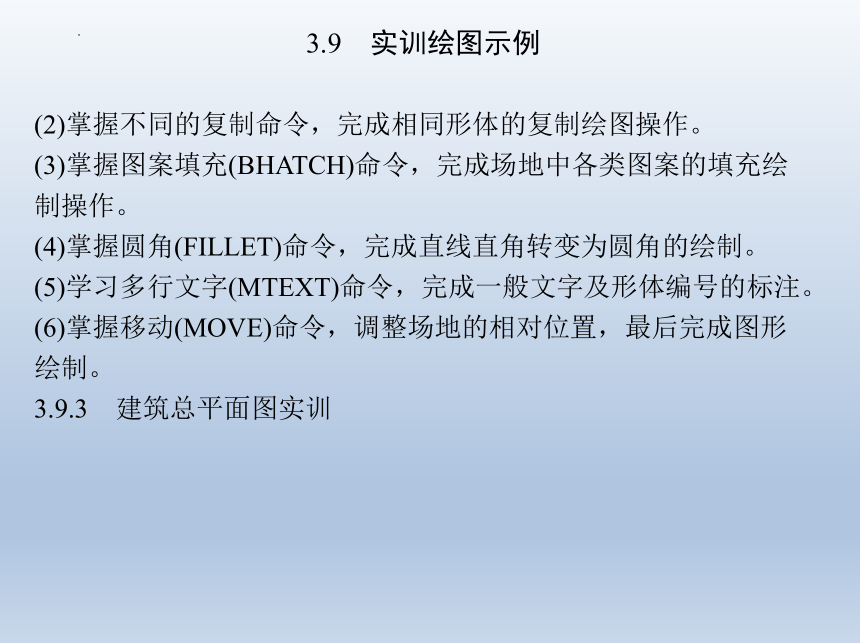

(2)掌握不同的复制命令，完成相同形体的复制绘图操作。
(3)掌握图案填充(BHATCH)命令，完成场地中各类图案的填充绘制操作。
(4)掌握圆角(FILLET)命令，完成直线直角转变为圆角的绘制。
(5)学习多行文字(MTEXT)命令，完成一般文字及形体编号的标注。
(6)掌握移动(MOVE)命令，调整场地的相对位置，最后完成图形绘制。
3.9.3　建筑总平面图实训
3.9　实训绘图示例

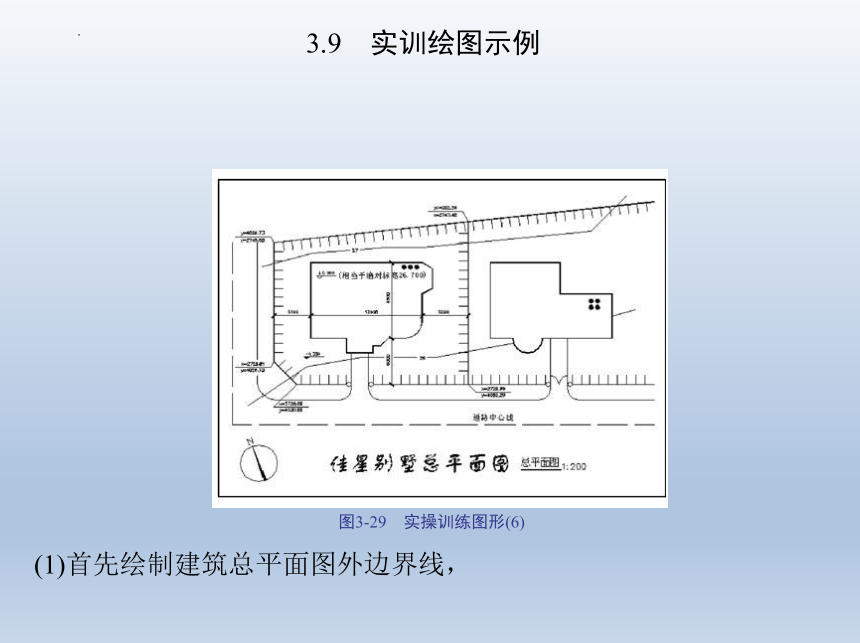

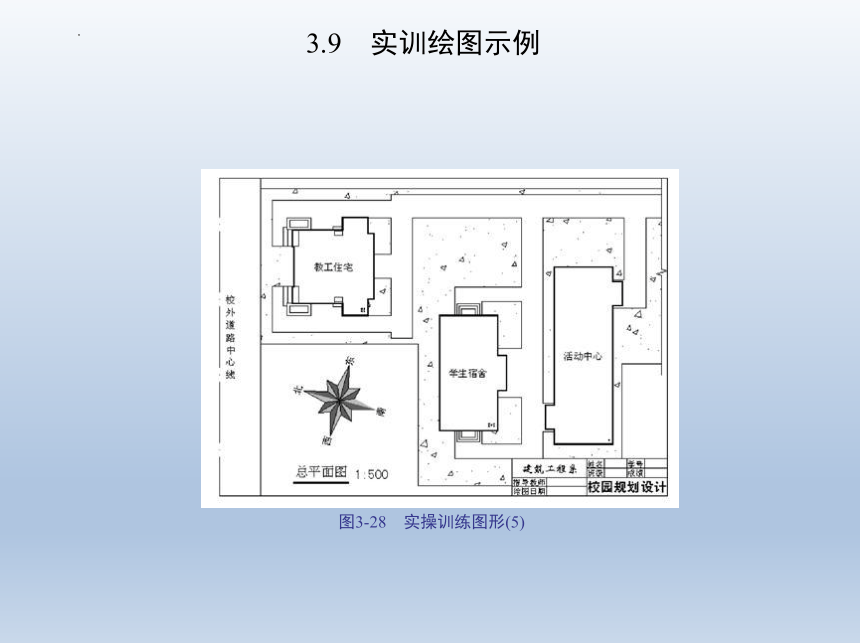

图3-28　实操训练图形(5)
3.9　实训绘图示例
图3-29　实操训练图形(6)
(1)首先绘制建筑总平面图外边界线，
3.9　实训绘图示例
然后完成总平面图内部基本形体的绘制。
(2)掌握绘图命令、复制命令，完成图中方向指针的绘图操作。
(3)掌握图案填充(BHATCH)命令，完成总平面图中各类图案的填充绘制操作。
(4)掌握圆角(DIVIDE)命令，完成建筑总平面图中标尺的绘制。
(5)学习尺寸标注命令，完成形体及其他部位的尺寸标注。
(6)掌握移动(MOVE)命令，调整场地的相对位置，最后完成图形绘制。
3.9.4　建筑平面样图实训
3.9　实训绘图示例
图3-30　实操训练图形(7)
3.9　实训绘图示例
图3-31　实操训练图形(8)
(1)掌握绘图命令，完成建筑工程图标题栏及标准图框的绘制。
3.9　实训绘图示例
(2)学习按尺寸要求，利用构造线(XLINE)命令，完成工程图中轴线的绘制。
(3)掌握多线(MLINE)、多线编辑(MLEDIT)命令，绘制墙体。
(4)掌握镜像(MIRROR)命令，完成建筑平面图对称部分的绘制。
(5)学习尺寸标注命令，完成建筑工程图的尺寸标注。
(6)掌握移动(MOVE)命令，调整工程图的相对位置，最后完成图形绘制。
1.简述Auto CAD软件命令操作过程中，对象选取的基本操作方式。
2.按名称、功能汇总Auto CAD软件的常用编辑命令。
3.叙述如何设置《系统变量Mirrtext》，它的作用是什么？
4.叙述多线编辑命令(Mlrdit)的常用功能是什么？如何进行操作。
3.9　实训绘图示例
5.叙述如何完成圆角命令(Fillet)操作的半径(R)设置。
6.执行延伸命令(Extend)的过程中，如何操作可以完成剪切功能？
7.使用多段线编辑命令(Pedit)时，可以操作的图形对象是什么？
8.参考图形绘制要求，注重命令的操作及应用，利用Auto CAD软件，完成以下建筑工程图图形的计算机绘制。
(1)使用绘图命令、编辑命令及其他图形绘制命令，完成图案基础图形的绘制。
(2)重点掌握阵列(环形)命令(ARRAY)，完成图案的整体绘制。
图3-32　习题作业图形(1)
3.9　实训绘图示例
图3-33　习题作业图形(2)
图3-34　习题作业图形(3)
3.9　实训绘图示例
图3-35　习题作业图形(4)
图3-36　习题作业图形(5)
3.9　实训绘图示例
图3-37　习题作业图形(6)
(1)学习尺寸标注命令的基本操作，完成所给图形不同类型的尺寸标注操作。
(2)使用阵列(ARRAY)命令、镜像(MIRROR)命令，完成图形复制操作。
(3)使用剪切(TRIM)命令、删除(ERASE)命令，完成图形绘制清理操作。
3.9　实训绘图示例
(4)根据计算机绘图员职业岗位要求，培养职业岗位工作的综合能力。
图3-38　习题作业图形(7)
图3-39　习题作业图形(8)
3.9　实训绘图示例
图3-40　习题作业图形(9)
图3-41　习题作业图形(10)
3.9　实训绘图示例
图3-42　习题作业图形(11)
图3-43　习题作业图形(12)
(1)利用多段线命令(PLINE)，完成排球场地线的绘制。
3.9　实训绘图示例
(2)利用圆环命令(DONUT)，完成排球场地标志杆的绘制。
(3)利用阵列(ARRAY) (环形)命令，完成排球场地中图案的绘制。
(4)利用文字命令(MTEXT、TEXT)，完成文字的绘制。
(5)学习一般图案的绘制方法，完成场地内部图案的绘制。
图3-44　习题作业图形(13)
3.9　实训绘图示例
(1)利用圆角命令(FILLET)，完成田径运动场地的半圆绘制。
(2)利用偏移命令(OFFSET)，完成田径运动场地的跑道绘制。
(3)利用镜像命令(MIRROR)，完成足球场对称部分的绘制。
(4)利用图案填充命令(BHATCH)，完成场地上色的绘制。
(5)学习文字标注的技巧，完成图形中文字的绘制。
图3-45　习题作业图形(14)
3.9　实训绘图示例
(1)利用多段线命令(PLINE)，完成道路分界线、指示箭头的绘制。
(2)利用复制命令(COPY)、镜像(MIRROR)命令，完成重复图形的绘制。
(3)学习形体定位的基本方法，完成图形中各个形体的定位及绘制。
(4)学习文字标注的技巧，完成图形中文字(注重效果)的绘制。
(5)学习建筑总平面工程图计算机绘制的基本操作方法。
图3-46　习题作业图形(15)
3.9　实训绘图示例
(1)综合利用绘图命令、编辑命令完成道路行车线的绘制。
(2)利用多段线(PLINE)命令完成外框线与道路边线的连接绘制。
(3)利用阵列(环形)命令(ARRAY)完成图形中图案的绘制。
(4)学习重复形体的定位、复制方法，完成重复形体图形的绘制。
(5)学习文字标注的技巧，完成图形中文字(注重效果)的绘制。
(6)参考学生所在居住区的实际环境，补充、完善建筑总平面图的计算机绘制。
图3-47　习题作业图形(16)
