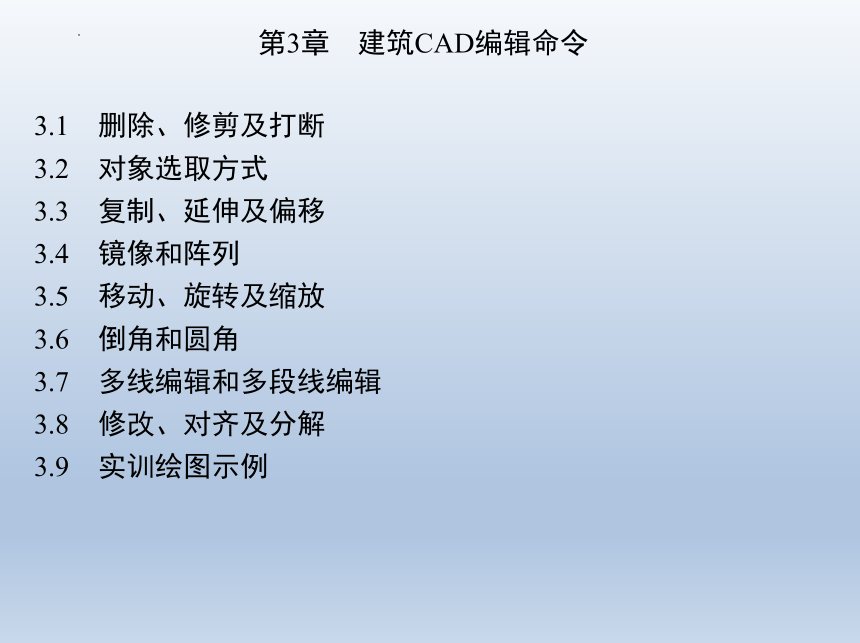

第3章　建筑CAD编辑命令
3.1　删除、修剪及打断
3.2　对象选取方式
3.3　复制、延伸及偏移
3.4　镜像和阵列
3.5　移动、旋转及缩放
3.6　倒角和圆角
3.7　多线编辑和多段线编辑
3.8　修改、对齐及分解
3.9　实训绘图示例
3.1　删除、修剪及打断

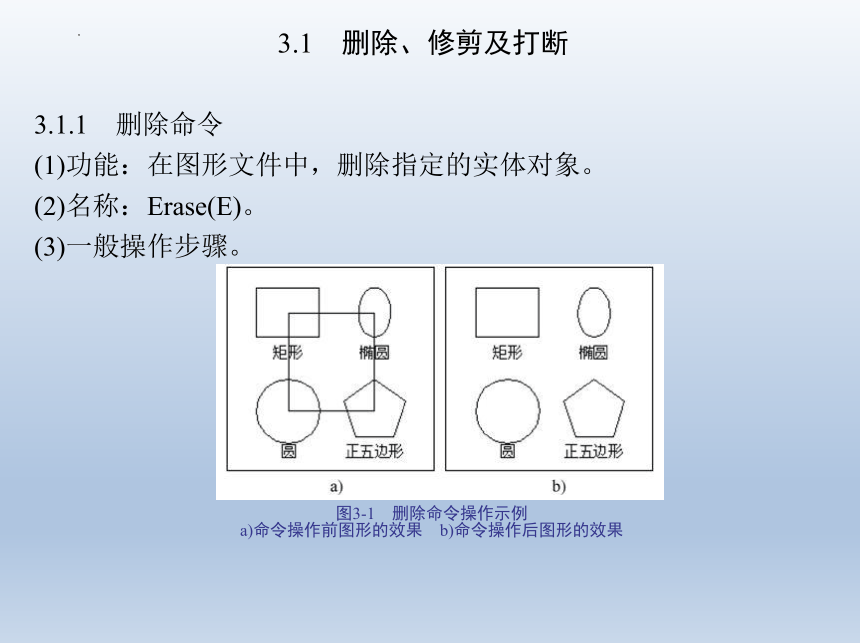

3.1.1　删除命令
(1)功能：在图形文件中，删除指定的实体对象。
(2)名称：Erase(E)。
(3)一般操作步骤。
图3-1　删除命令操作示例
a)命令操作前图形的效果　b)命令操作后图形的效果
3.1　删除、修剪及打断

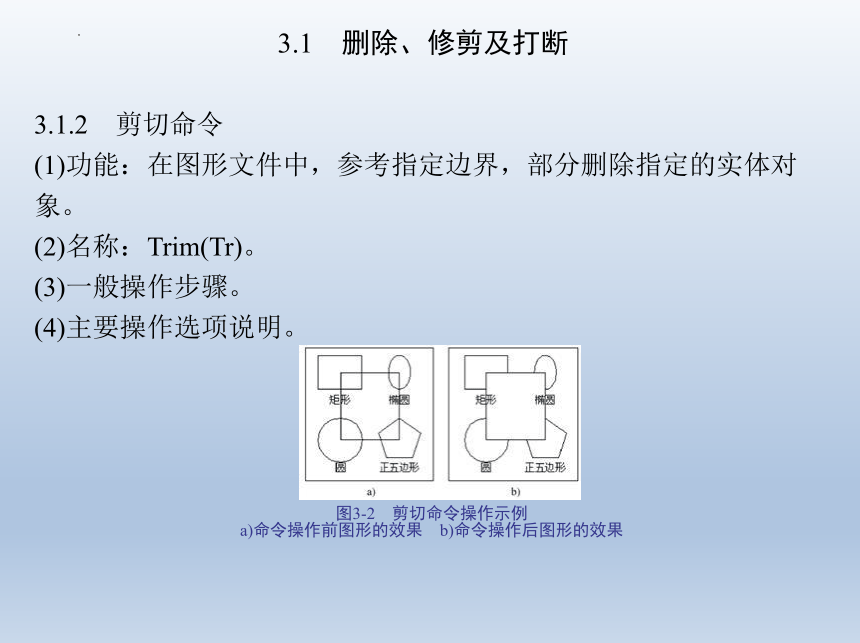

3.1.2　剪切命令
(1)功能：在图形文件中，参考指定边界，部分删除指定的实体对象。
(2)名称：Trim(Tr)。
(3)一般操作步骤。
(4)主要操作选项说明。
图3-2　剪切命令操作示例
a)命令操作前图形的效果　b)命令操作后图形的效果
3.1　删除、修剪及打断

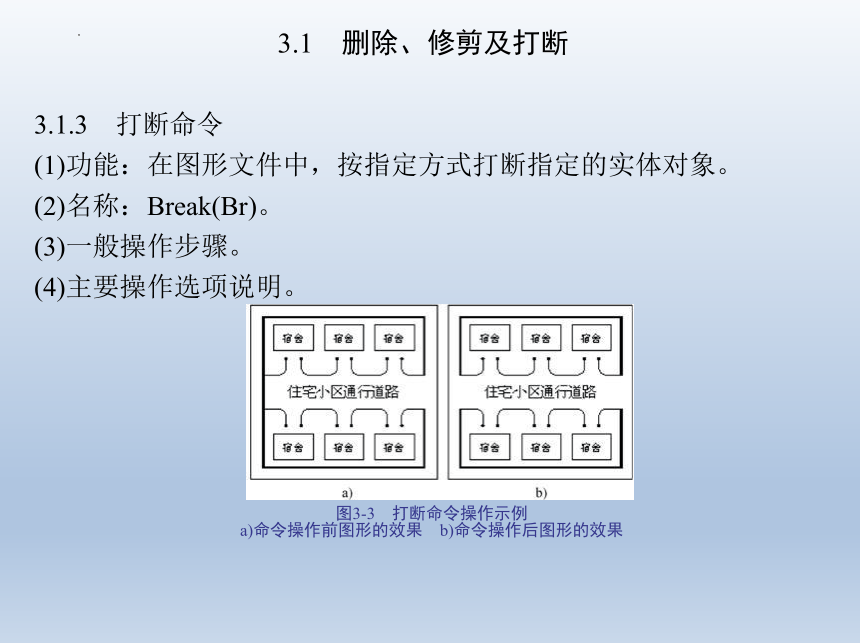

3.1.3　打断命令
(1)功能：在图形文件中，按指定方式打断指定的实体对象。
(2)名称：Break(Br)。
(3)一般操作步骤。
(4)主要操作选项说明。
图3-3　打断命令操作示例
a)命令操作前图形的效果　b)命令操作后图形的效果
3.2　对象选取方式
3.2.1　鼠标选取方式
1.直接拾取
2.窗口拾取
3.交叉窗口拾取
3.2.2　键盘选取方式
(1)窗口选取方式(W方式)：每次可以选取若干包含在窗口内的实体对象。
(2)交叉窗口选取方式(C方式)：每次可以选取若干与窗口相交的实体对象。
(3)图形文件全部选取方式(ALL方式)：自动选取图形文件中全部的实体对象。
3.2　对象选取方式

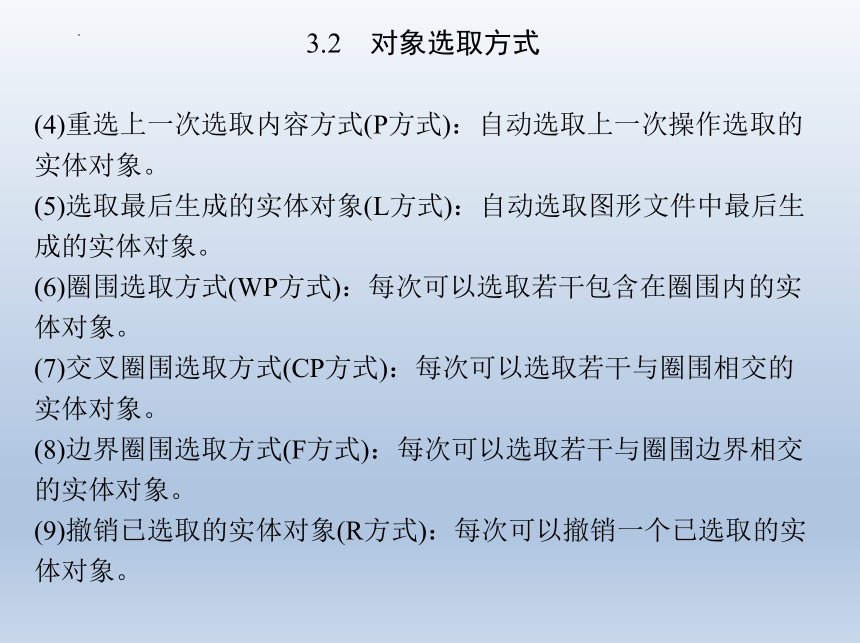

(4)重选上一次选取内容方式(P方式)：自动选取上一次操作选取的实体对象。
(5)选取最后生成的实体对象(L方式)：自动选取图形文件中最后生成的实体对象。
(6)圈围选取方式(WP方式)：每次可以选取若干包含在圈围内的实体对象。
(7)交叉圈围选取方式(CP方式)：每次可以选取若干与圈围相交的实体对象。
(8)边界圈围选取方式(F方式)：每次可以选取若干与圈围边界相交的实体对象。
(9)撤销已选取的实体对象(R方式)：每次可以撤销一个已选取的实体对象。
3.2　对象选取方式

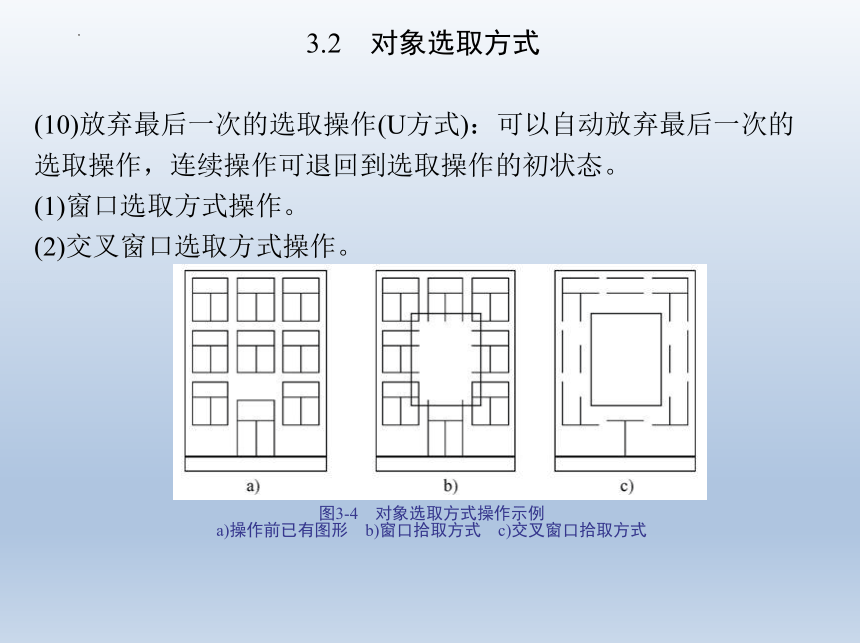

(10)放弃最后一次的选取操作(U方式)：可以自动放弃最后一次的选取操作，连续操作可退回到选取操作的初状态。
(1)窗口选取方式操作。
(2)交叉窗口选取方式操作。
图3-4　对象选取方式操作示例
a)操作前已有图形　b)窗口拾取方式　c)交叉窗口拾取方式
3.3　复制、延伸及偏移
3.3.1　复制命令
(1)功能：在图形文件中，复制指定的实体对象到指定的位置。
(2)名称：Copy(Cp)。
(3)一般操作步骤。
(4)主要操作选项说明。
图3-5　复制命令操作示例
3.3　复制、延伸及偏移
3.3.2　延伸命令
(1)功能：在图形文件中，将指定的实体对象延伸生成到指定参考边界。
(2)名称：Extend(Ex)。
(3)一般操作步骤。
(4)主要操作选项说明。
图3-6　延伸命令操作示例
a)命令操作前图形的效果
b)命令操作后图形的效果
3.3　复制、延伸及偏移
3.3.3　偏移命令
(1)功能：在图形文件中，将指定的实体对象按平行方位偏移复制到指定的位置。
(2)名称：Offset(O)。
(3)一般操作步骤。
(4)主要操作选项说明。
图3-7　偏移命令操作示例
a)命令操作前图形的效果
b)命令操作后图形的效果
3.4　镜像和阵列
3.4.1　镜像命令
(1)功能：在图形文件中，将指定的实体对象按对称方位复制到指定的位置。
(2)名称：Mirror(Mi)。
(3)一般操作步骤。
(4)主要操作选项说明。
(1)系统变量Mirrtext设置操作。
(2)基本图形的对称复制操作。
图3-8　镜像命令操作示例
3.4　镜像和阵列
3.4.2　阵列命令
图3-9　“阵列”对话框
3.4　镜像和阵列
(1)功能：在图形文件中，将指定的实体对象按阵列方式复制到指定的位置。
(2)名称：Array(Ar)。
(3)一般操作步骤。
(4)主要操作选项说明。
图3-10　“阵列”对话框设置
3.4　镜像和阵列
图3-11　阵列(环形)命令操作示例
a)命令操作前图形的效果　b)命令操作后图形的效果
3.4　镜像和阵列
图3-12　“矩形阵列”对话框设置
3.4　镜像和阵列
图3-13　阵列(矩形)命令操作示例
