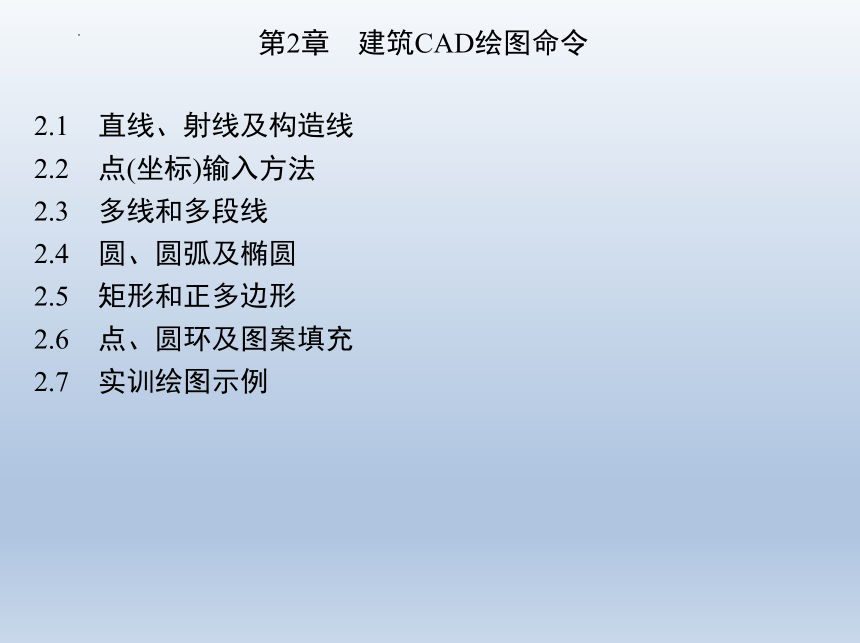

第2章　建筑CAD绘图命令
2.1　直线、射线及构造线
2.2　点(坐标)输入方法
2.3　多线和多段线
2.4　圆、圆弧及椭圆
2.5　矩形和正多边形
2.6　点、圆环及图案填充
2.7　实训绘图示例
2.7　实训绘图示例
2.7.1　直线综合实训绘图

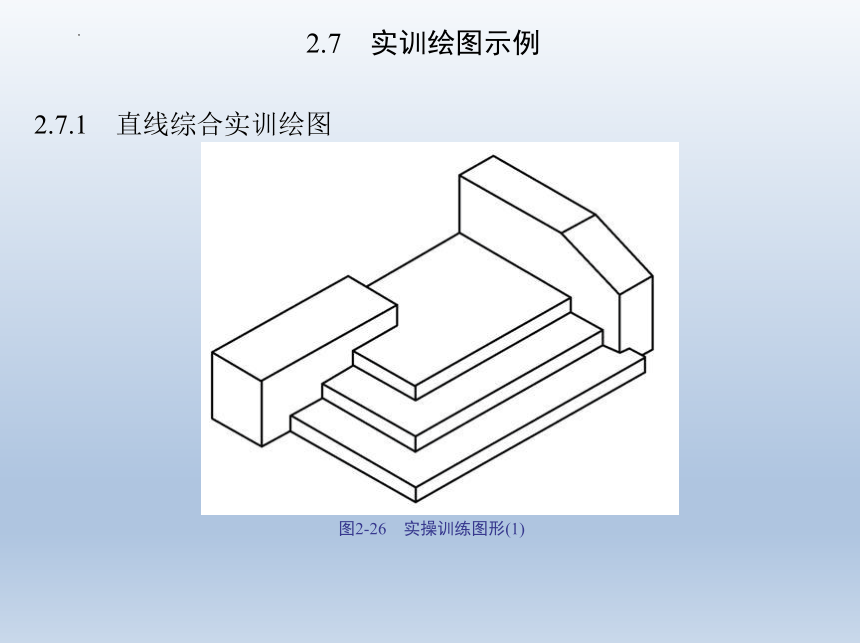

图2-26　实操训练图形(1)
2.7　实训绘图示例
图2-27　实操训练图形(2)
(1)在桌面上双击Auto CAD的运行程序图标，
2.7　实训绘图示例

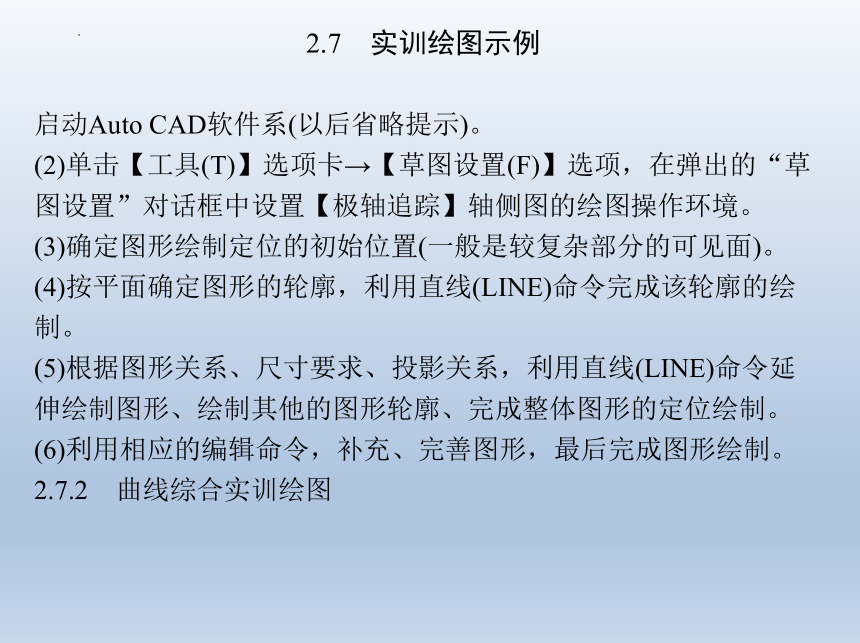

启动Auto CAD软件系(以后省略提示)。
(2)单击【工具(T)】选项卡→【草图设置(F)】选项，在弹出的“草图设置”对话框中设置【极轴追踪】轴侧图的绘图操作环境。
(3)确定图形绘制定位的初始位置(一般是较复杂部分的可见面)。
(4)按平面确定图形的轮廓，利用直线(LINE)命令完成该轮廓的绘制。
(5)根据图形关系、尺寸要求、投影关系，利用直线(LINE)命令延伸绘制图形、绘制其他的图形轮廓、完成整体图形的定位绘制。
(6)利用相应的编辑命令，补充、完善图形，最后完成图形绘制。
2.7.2　曲线综合实训绘图
2.7　实训绘图示例

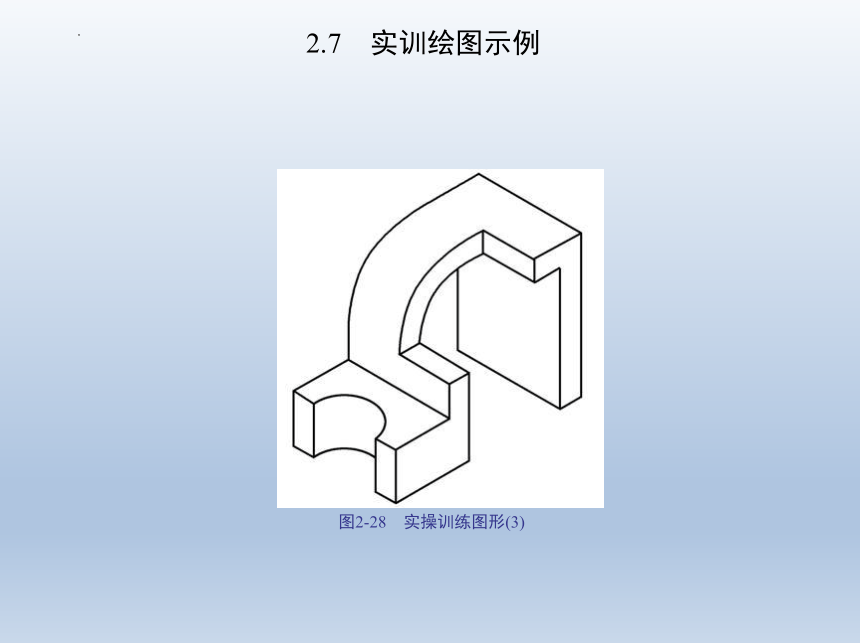

图2-28　实操训练图形(3)
2.7　实训绘图示例

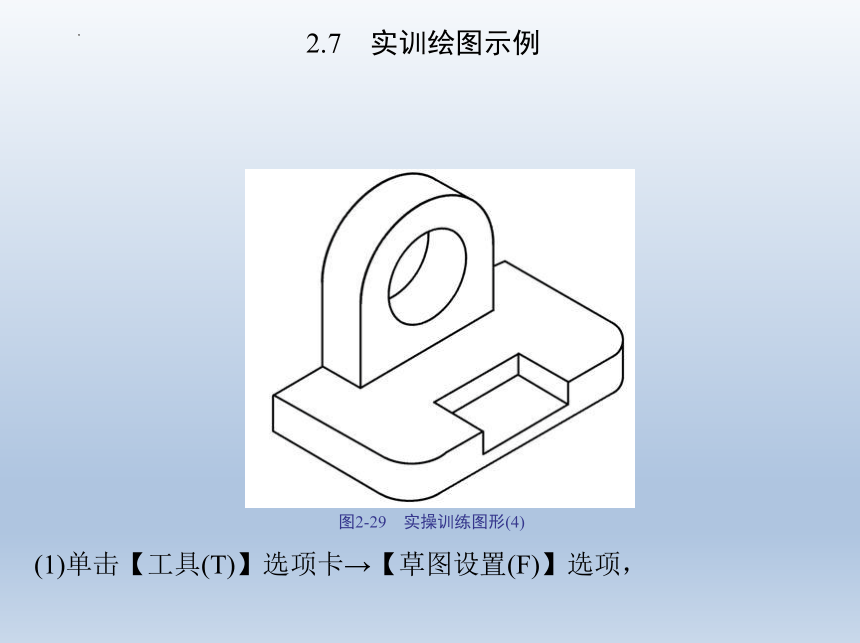

图2-29　实操训练图形(4)
(1)单击【工具(T)】选项卡→【草图设置(F)】选项，
2.7　实训绘图示例
在弹出的“草图设置”对话框中设置【极轴追踪】轴侧图的绘图操作环境。
(2)确定图形绘制定位的初始位置，利用直线(LINE)命令完成图形轮廓的绘制。
(3)按照轴侧投影图的绘制方法，利用圆(CIRCLE)命令及直线(LINE)命令绘制曲线连接的辅助线，并完成图形的基本绘制。
(4)利用剪切(TRIM)、延伸(EXTEND)及圆角(FILLET)等编辑命令补充、完善图形，最后完成图形绘制。
2.7.3　等轴测图实训绘图
(1)单击【工具(T)】选项卡→【草图设置(F)】选项，在弹出的“草图设置”对话框中设置【极轴追踪】轴侧图的绘图操作环境。
2.7　实训绘图示例

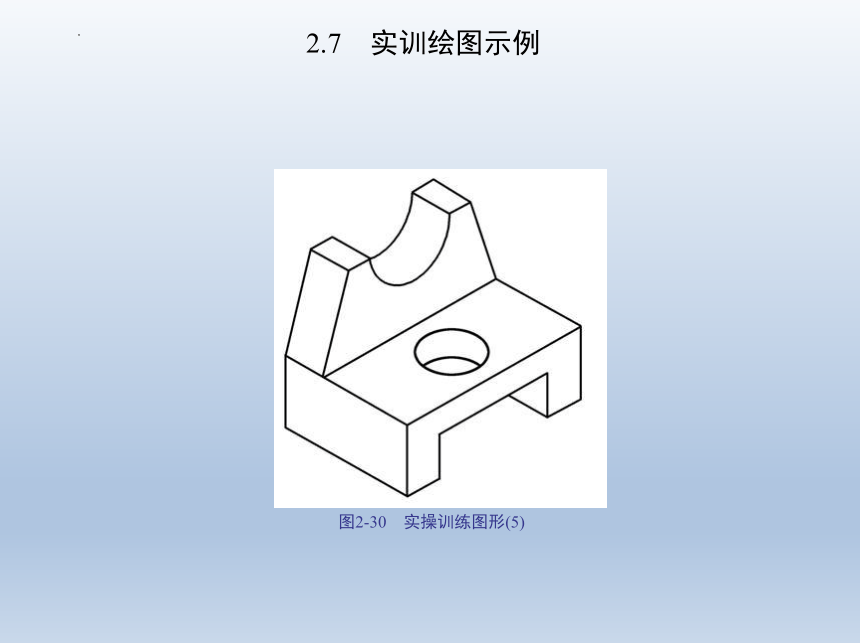

图2-30　实操训练图形(5)
2.7　实训绘图示例
图2-31　实操训练图形(6)
(2)确定图形绘制定位的初始位置，
2.7　实训绘图示例
利用直线(LINE)命令完成初始图形轮廓的基本绘制(一般在两个可见面同时进行绘制操作)。
(3)按照图形的投影关系、尺寸要求，利用直线(LINE)命令逐层次完成图形的延伸绘制，在绘制过程中，根据需要适当利用圆(CIRCLE)命令作辅助定位的绘制，完成整体图形的基本绘制。
(4)利用相应的编辑命令补充、完善图形，最后完成图形绘制。
1.简述Auto CAD软件命令操作过程中，点(坐标)的基本输入方式。
2.按名称、功能汇总Auto CAD软件的常用绘图命令。
3.叙述Auto CAD软件构造线命令(Xline)操作的一般方法。
4.叙述Auto CAD软件多段线命令(Pline)操作的一般方法。
2.7　实训绘图示例
5.利用Auto CAD软件，完成如图2-32～图2-39所示立体图形的计算机绘制，学习计算机绘图一般图形的方法，熟悉Auto CAD软件命令操作的一般过程。
6.利用Auto CAD软件，完成如图2-40～图2-47所示几何图形的计算机绘制，学习计算机绘图一般图形的方法，熟悉Auto CAD软件命令操作的一般过程。
图2-32　习题作业图形(1)
2.7　实训绘图示例
图2-33　习题作业图形(2)
2.7　实训绘图示例
图2-34　习题作业图形(3)
2.7　实训绘图示例
图2-35　习题作业图形(4)
2.7　实训绘图示例
图2-36　习题作业图形(5)
2.7　实训绘图示例
图2-37　习题作业图形(6)
2.7　实训绘图示例
图2-38　习题作业图形(7)
2.7　实训绘图示例
图2-39　习题作业图形(8)
2.7　实训绘图示例
图2-40　习题作业图形(9)
2.7　实训绘图示例
图2-41　习题作业图形(10)
2.7　实训绘图示例
图2-42　习题作业图形(11)
2.7　实训绘图示例
图2-43　习题作业图形(12)
2.7　实训绘图示例
图2-44　习题作业图形(13)
2.7　实训绘图示例
图2-45　习题作业图形(14)
2.7　实训绘图示例
图2-46　习题作业图形(15)
2.7　实训绘图示例
图2-47　习题作业图形(16)
