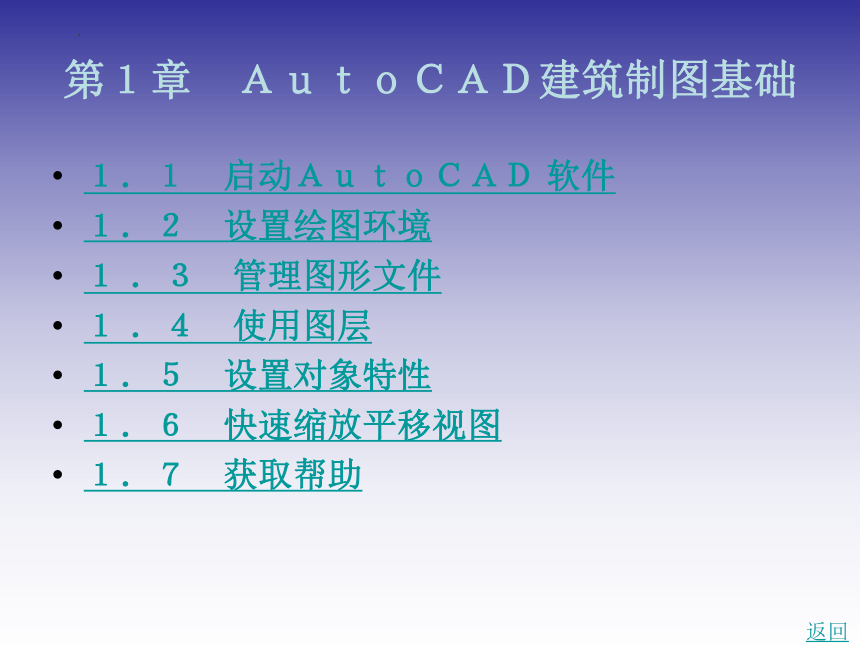

第１章　ＡｕｔｏＣＡＤ建筑制图基础
１．１　启动ＡｕｔｏＣＡＤ 软件
１．２　设置绘图环境
１ ．３　管理图形文件
１ ．４　使用图层
１．５　设置对象特性
１．６　快速缩放平移视图
１．７　获取帮助
返回
１．１　启动ＡｕｔｏＣＡＤ 软件

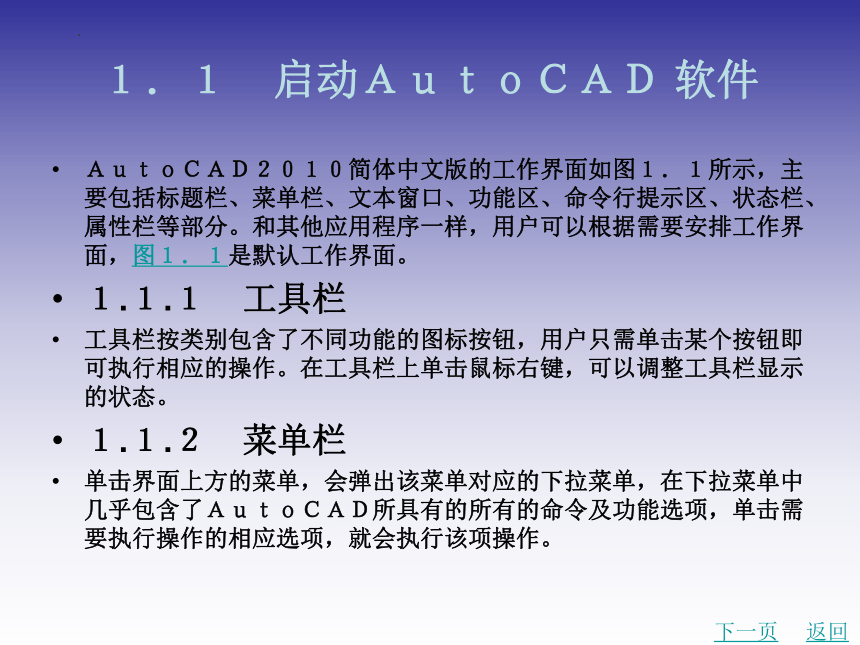

ＡｕｔｏＣＡＤ２０１０简体中文版的工作界面如图１．１所示，主要包括标题栏、菜单栏、文本窗口、功能区、命令行提示区、状态栏、属性栏等部分。和其他应用程序一样，用户可以根据需要安排工作界面，图１．１是默认工作界面。
１.１.１　工具栏
工具栏按类别包含了不同功能的图标按钮，用户只需单击某个按钮即可执行相应的操作。在工具栏上单击鼠标右键，可以调整工具栏显示的状态。
１.１.２　菜单栏
单击界面上方的菜单，会弹出该菜单对应的下拉菜单，在下拉菜单中几乎包含了ＡｕｔｏＣＡＤ所具有的所有的命令及功能选项，单击需要执行操作的相应选项，就会执行该项操作。
下一页
返回
１．１　启动ＡｕｔｏＣＡＤ 软件

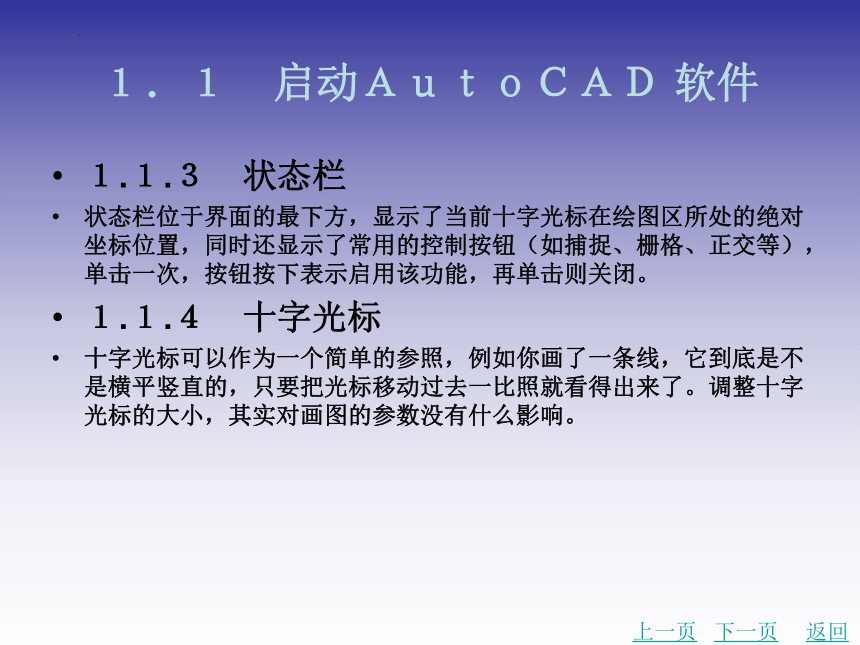

１.１.３　状态栏
状态栏位于界面的最下方，显示了当前十字光标在绘图区所处的绝对坐标位置，同时还显示了常用的控制按钮（如捕捉、栅格、正交等），单击一次，按钮按下表示启用该功能，再单击则关闭。
１.１.４　十字光标
十字光标可以作为一个简单的参照，例如你画了一条线，它到底是不是横平竖直的，只要把光标移动过去一比照就看得出来了。调整十字光标的大小，其实对画图的参数没有什么影响。
上一页
下一页
返回

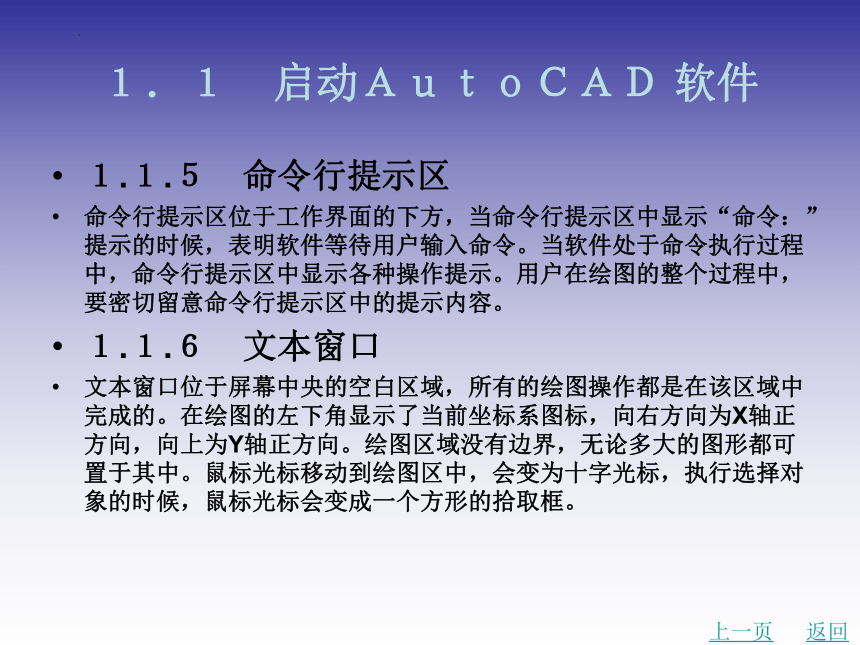

１．１　启动ＡｕｔｏＣＡＤ 软件
１.１.５　命令行提示区
命令行提示区位于工作界面的下方，当命令行提示区中显示“命令：”提示的时候，表明软件等待用户输入命令。当软件处于命令执行过程中，命令行提示区中显示各种操作提示。用户在绘图的整个过程中，要密切留意命令行提示区中的提示内容。
１.１.６　文本窗口
文本窗口位于屏幕中央的空白区域，所有的绘图操作都是在该区域中完成的。在绘图的左下角显示了当前坐标系图标，向右方向为X轴正方向，向上为Y轴正方向。绘图区域没有边界，无论多大的图形都可置于其中。鼠标光标移动到绘图区中，会变为十字光标，执行选择对象的时候，鼠标光标会变成一个方形的拾取框。
上一页
返回
１．２　设置绘图环境

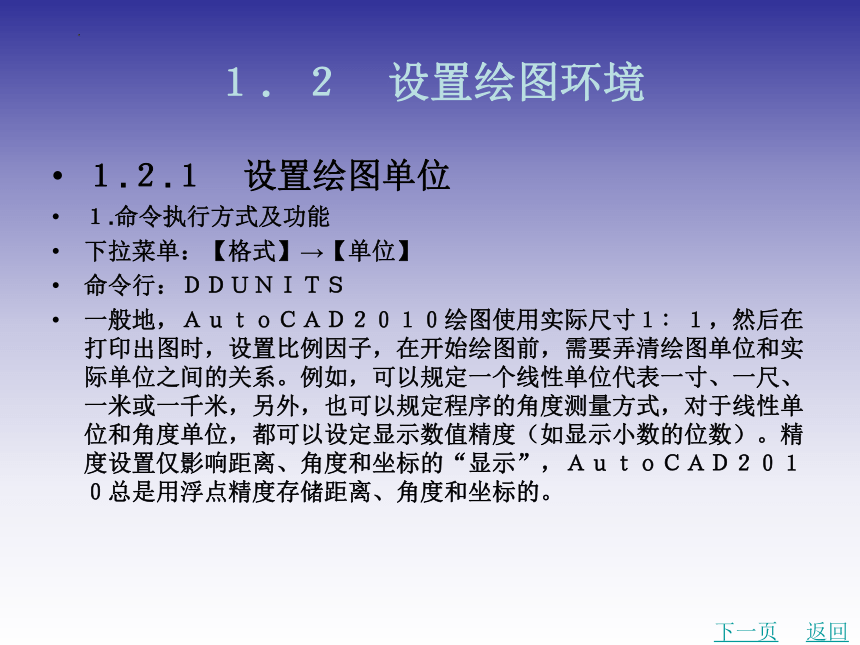

１.２.１　设置绘图单位
１.命令执行方式及功能
下拉菜单：【格式】→【单位】
命令行：ＤＤＵＮＩＴＳ
一般地，ＡｕｔｏＣＡＤ２０１０绘图使用实际尺寸１∶１，然后在打印出图时，设置比例因子，在开始绘图前，需要弄清绘图单位和实际单位之间的关系。例如，可以规定一个线性单位代表一寸、一尺、一米或一千米，另外，也可以规定程序的角度测量方式，对于线性单位和角度单位，都可以设定显示数值精度（如显示小数的位数）。精度设置仅影响距离、角度和坐标的“显示”，ＡｕｔｏＣＡＤ２０１０总是用浮点精度存储距离、角度和坐标的。
下一页
返回
１．２　设置绘图环境

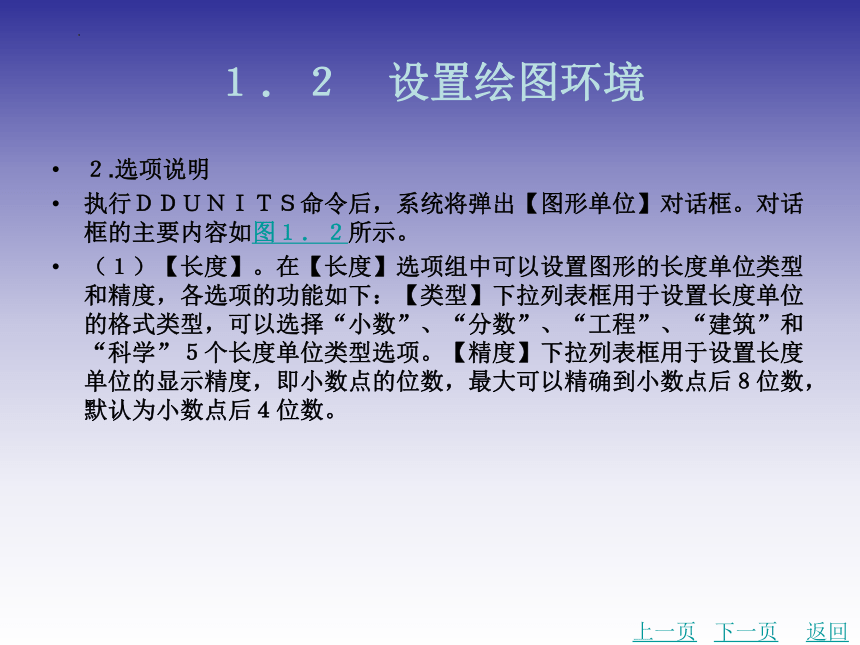

２.选项说明
执行ＤＤＵＮＩＴＳ命令后，系统将弹出【图形单位】对话框。对话框的主要内容如图１．２所示。
（１）【长度】。在【长度】选项组中可以设置图形的长度单位类型和精度，各选项的功能如下：【类型】下拉列表框用于设置长度单位的格式类型，可以选择“小数”、“分数”、“工程”、“建筑”和“科学”５个长度单位类型选项。【精度】下拉列表框用于设置长度单位的显示精度，即小数点的位数，最大可以精确到小数点后８位数，默认为小数点后４位数。
上一页
下一页
返回
１．２　设置绘图环境

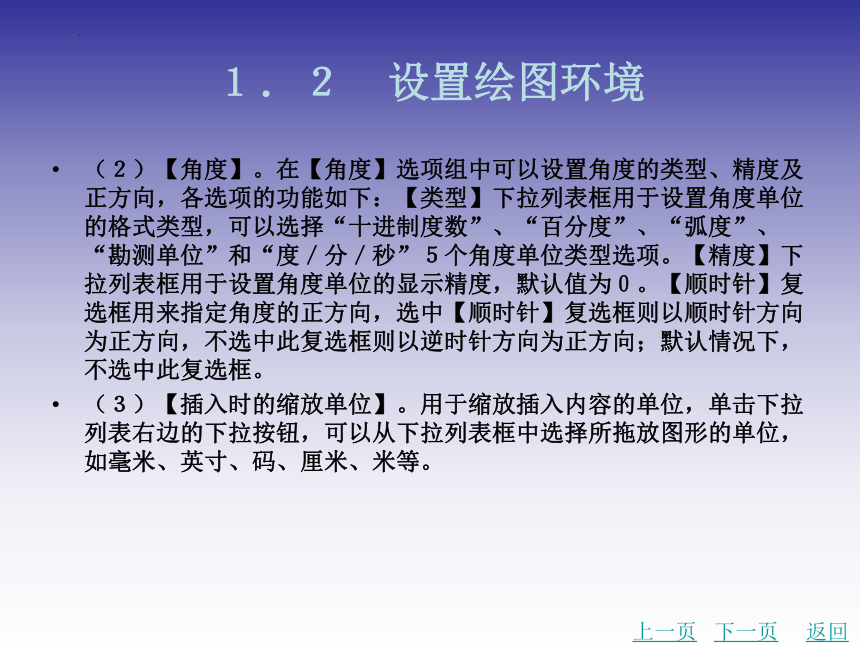

（２）【角度】。在【角度】选项组中可以设置角度的类型、精度及正方向，各选项的功能如下：【类型】下拉列表框用于设置角度单位的格式类型，可以选择“十进制度数”、“百分度”、“弧度”、“勘测单位”和“度／分／秒”５个角度单位类型选项。【精度】下拉列表框用于设置角度单位的显示精度，默认值为０。【顺时针】复选框用来指定角度的正方向，选中【顺时针】复选框则以顺时针方向为正方向，不选中此复选框则以逆时针方向为正方向；默认情况下，不选中此复选框。
（３）【插入时的缩放单位】。用于缩放插入内容的单位，单击下拉列表右边的下拉按钮，可以从下拉列表框中选择所拖放图形的单位，如毫米、英寸、码、厘米、米等。
上一页
下一页
返回
１．２　设置绘图环境

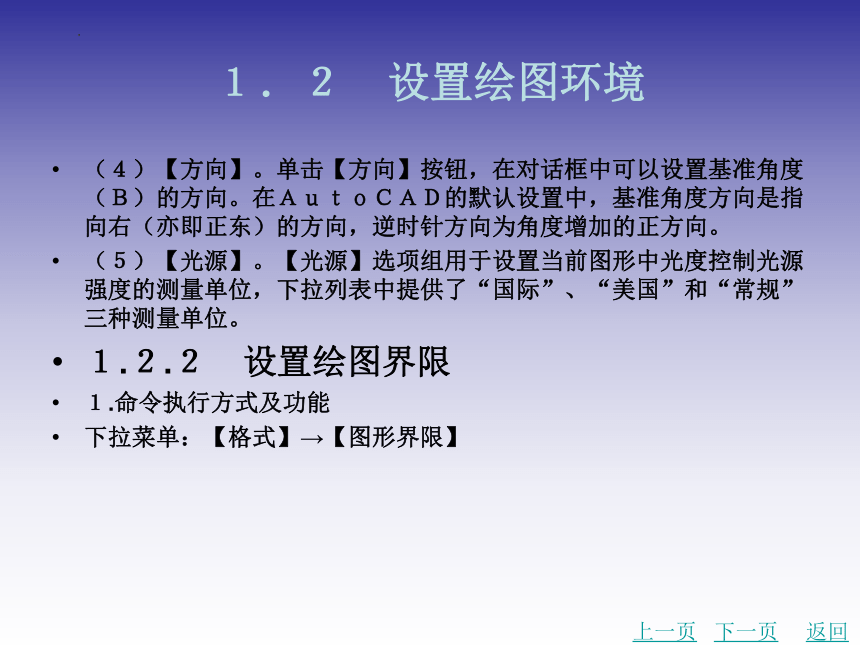

（４）【方向】。单击【方向】按钮，在对话框中可以设置基准角度（Ｂ）的方向。在ＡｕｔｏＣＡＤ的默认设置中，基准角度方向是指向右（亦即正东）的方向，逆时针方向为角度增加的正方向。
（５）【光源】。【光源】选项组用于设置当前图形中光度控制光源强度的测量单位，下拉列表中提供了“国际”、“美国”和“常规”三种测量单位。
１.２.２　设置绘图界限
１.命令执行方式及功能
下拉菜单：【格式】→【图形界限】
上一页
下一页
返回

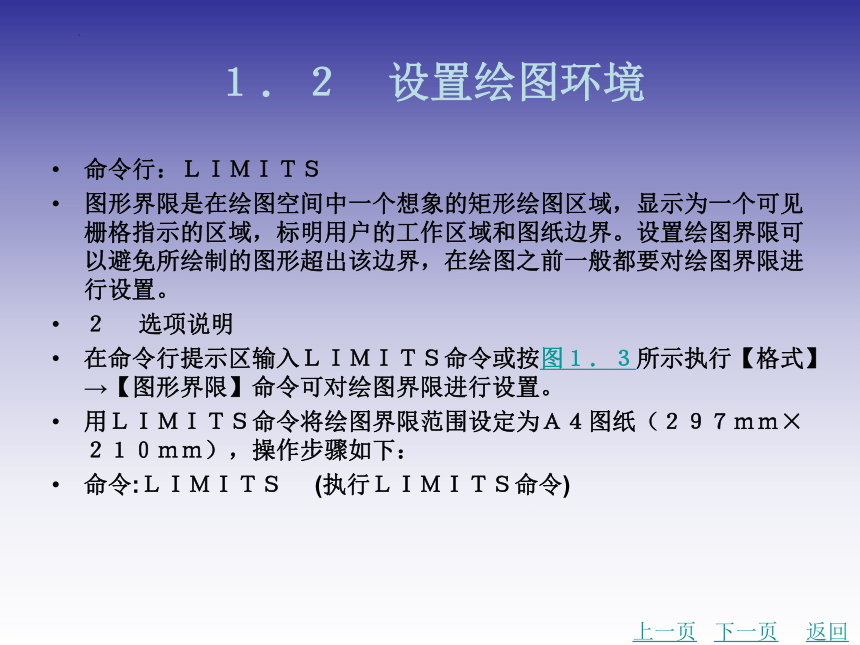

１．２　设置绘图环境
命令行：ＬＩＭＩＴＳ
图形界限是在绘图空间中一个想象的矩形绘图区域，显示为一个可见栅格指示的区域，标明用户的工作区域和图纸边界。设置绘图界限可以避免所绘制的图形超出该边界，在绘图之前一般都要对绘图界限进行设置。
２? 选项说明
在命令行提示区输入ＬＩＭＩＴＳ命令或按图１．３所示执行【格式】→【图形界限】命令可对绘图界限进行设置。
用ＬＩＭＩＴＳ命令将绘图界限范围设定为Ａ４图纸（２９７ｍｍ×２１０ｍｍ），操作步骤如下：
命令:ＬＩＭＩＴＳ 　(执行ＬＩＭＩＴＳ命令)
上一页
下一页
返回

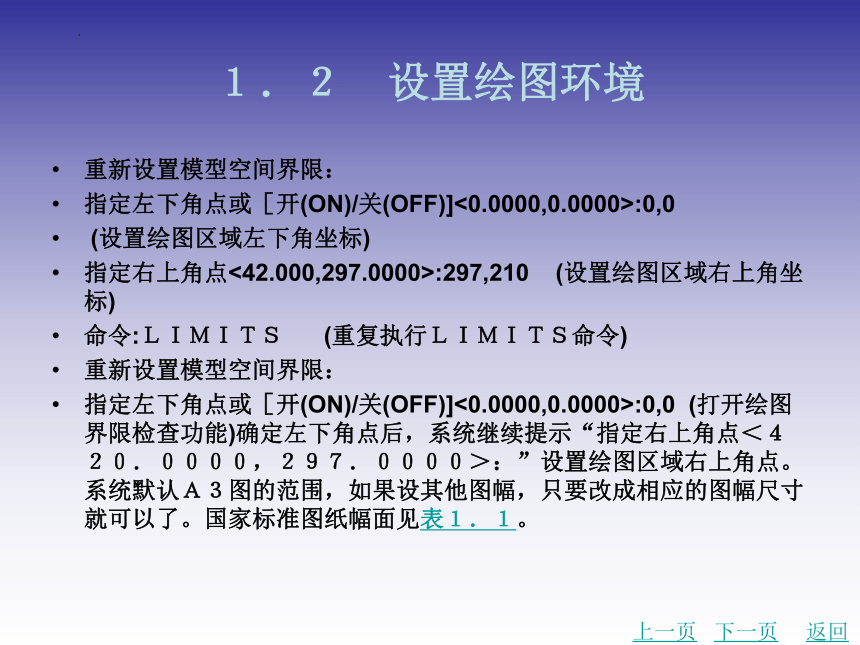

１．２　设置绘图环境
重新设置模型空间界限：
指定左下角点或［开(ON)/关(OFF)]<0.0000,0.0000>:0,0
(设置绘图区域左下角坐标)
指定右上角点<42.000,297.0000>:297,210 (设置绘图区域右上角坐标)
命令:ＬＩＭＩＴＳ (重复执行ＬＩＭＩＴＳ命令)
重新设置模型空间界限：
指定左下角点或［开(ON)/关(OFF)]<0.0000,0.0000>:0,0 (打开绘图界限检查功能)确定左下角点后，系统继续提示“指定右上角点＜４２０．００００，２９７．００００＞：”设置绘图区域右上角点。系统默认Ａ３图的范围，如果设其他图幅，只要改成相应的图幅尺寸就可以了。国家标准图纸幅面见表１．１。
上一页
下一页
返回

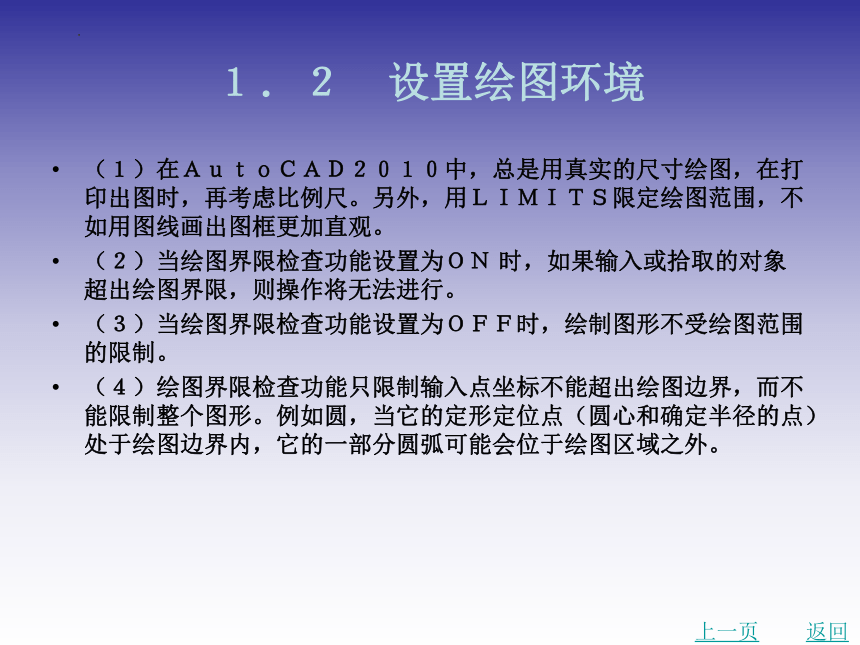

１．２　设置绘图环境
（１）在ＡｕｔｏＣＡＤ２０１０中，总是用真实的尺寸绘图，在打印出图时，再考虑比例尺。另外，用ＬＩＭＩＴＳ限定绘图范围，不如用图线画出图框更加直观。
（２）当绘图界限检查功能设置为ＯＮ 时，如果输入或拾取的对象超出绘图界限，则操作将无法进行。
（３）当绘图界限检查功能设置为ＯＦＦ时，绘制图形不受绘图范围的限制。
（４）绘图界限检查功能只限制输入点坐标不能超出绘图边界，而不能限制整个图形。例如圆，当它的定形定位点（圆心和确定半径的点）处于绘图边界内，它的一部分圆弧可能会位于绘图区域之外。
上一页
返回
１．３　管理图形文件

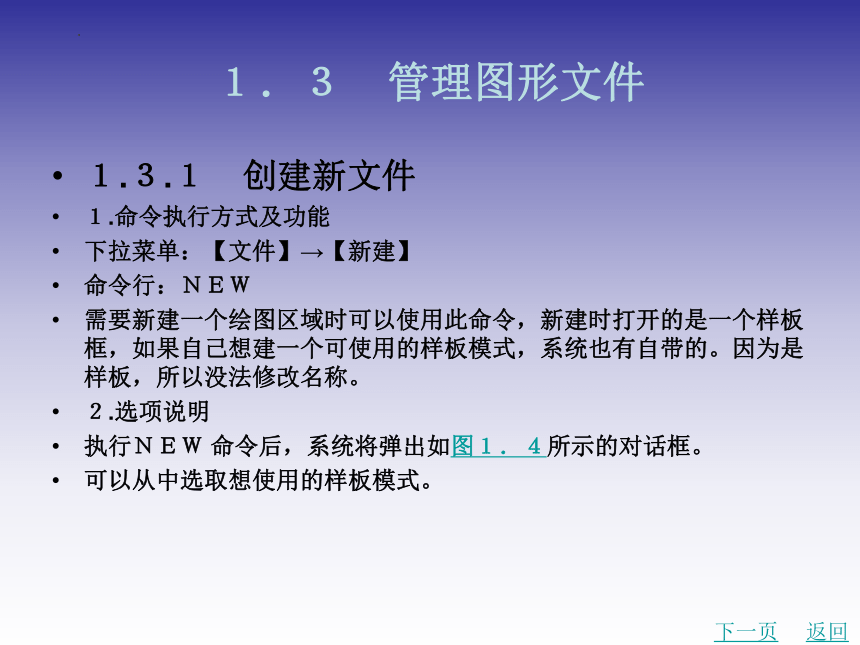

１.３.１　创建新文件
１.命令执行方式及功能
下拉菜单：【文件】→【新建】
命令行：ＮＥＷ
需要新建一个绘图区域时可以使用此命令，新建时打开的是一个样板框，如果自己想建一个可使用的样板模式，系统也有自带的。因为是样板，所以没法修改名称。
２.选项说明
执行ＮＥＷ 命令后，系统将弹出如图１．４所示的对话框。
可以从中选取想使用的样板模式。
下一页
返回
１．３　管理图形文件
１.３.２　打开文件
１.命令执行方式及功能
下拉菜单：【文件】→【打开】
命令行：ＯＰＥＮ
此命令可以打开保存在电脑上的ＣＡＤ文件。
２.选项说明
执行ＯＰＥＮ 命令后，系统将弹出如图１．５所示的对话框。
可以从对话框中选取相应的ＣＡＤ 文件，需要说明的是：选取的文件等级低于运行的ＣＡＤ软件，则文件能顺利完整打开；若高于运行的ＣＡＤ 软件，则可能无法或不能完整打开，也可能会有部分文本内容丢失。
上一页
下一页
返回
１．３　管理图形文件
１.３.３　保存文件
１.命令执行方式及功能
下拉菜单：【文件】→【保存】
命令行：ＱＳＡＶＥ
此命令可以保存正在绘制的ＣＡＤ文件。
２.选项说明
执行ＱＳＡＶＥ命令后，系统将弹出如图１．６所示的对话框。
通过图１．６的操作可以将ＣＡＤ文件保存到相应的位置。需要更改文件保存路径时，可以选择操作命令【文件】→【另存为】，在完成操作后更改文件保存路径。
上一页
返回
１．４　使用图层
１.４.１　创建图层
１.命令执行方式及功能
下拉菜单：【格式】→【图层状态管理器】→【新建】
命令行：ＬＡＳ
需要新建图层时可执行此命令，当需要绘制的图形比较复杂时一般都需要多个图层。
２.选项说明
执行ＬＡＳ命令后，系统将弹出如图１．７所示的对话框。
单击图１．７所示对话框中【新建】按钮，系统将弹出如图１．８所示的对话框，在对话框中即可添加并设置新的图层。
下一页
返回
１．４　使用图层
１.４.２　管理图层
１.命令执行方式及功能
下拉菜单：【格式】→【图层工具】→选择管理状态
功能区：【常用】选项卡→【图层】面板
工具栏：【图层】工具栏中按钮
命令行：ＬＡＹＥＲＳＴＡＴＥ
用户可以将图层想象成一叠没有厚度的透明纸，将具有不同特性的对象分别置于不同的图层，然后将这些图层按同一基准点对齐，就可得到一幅完整的图形。通过图层作图，可将复杂的图形分解为几个简单的部分，分别对每一层上的对象进行绘制、修改、编辑，再将它们合在一起，这样复杂的图形绘制起来就变得简单、清晰且容易管理了。实际上，使用ＣＡＤ绘图，图形总是绘在某一图层上。这个图层可能是由系统生成的默认图层，也可能是由用户自己创建的图层。
上一页
下一页
返回
１．４　使用图层
２? 选项说明
执行ＬＡＹＥＲＳＴＡＴＥ命令后，系统将弹出如图１．７所示的界面。使用ＣＡＤ绘图，有些用户习惯使用命令提示进行操作。在使用图层时，除了前面介绍的设置方法外，还可以通过命令提示进行设置，或在快捷工具下拉菜单中选择相应的图层操作命令（图１．９）。下面就通过命令提示设置图层的过程做简单介绍：
（１）图层匹配：可把源对象上的图层特性复制给目标对象，以改变目标对象的特性。在执行该命令后，选择一个要被复制的对象，选择后ＡｕｔｏＣＡＤ２０１０继续提示选择目标对象，此时拾取目标对象，就把源对象上的图层特性复制给目标对象了。
上一页
下一页
返回
１．４　使用图层
（２）改变至当前图层：在实际绘图中，有时绘制完某一图形后，会发现该图形并没有绘制到预先设置的图层上，此时，执行该命令可以将选中的图形改变到当前图层中。
（３）改层复制：用来将指定的图形一次复制到指定的新图层中。
（４）图层隔离：执行该命令后，选取要隔离图层的对象，该对象所在图层即被隔离。其他图层中的对象被关闭。
（５）取消图层隔离：执行该命令后，打开之前使用ＬＡＹＩＳＯ命令隔离的图层。
（６）图层冻结：执行该命令后，可使图层冻结，并使其不可见，不能重生成，也不能打印。
（７）图层关闭：执行该命令后，可使图层关闭。
（８）图层锁定：执行该命令可锁定图层。
上一页
下一页
返回
１．４　使用图层
（９）图层解锁：执行该命令后，弹出一个【请选择要解锁的层】对话框，此时选定要解锁
的层，该图层即被解锁。
（１０）打开所有图层：执行该命令后，可将关闭的所有图层全部打开。
（１１）解冻所有图层：执行该命令后，可以解冻所有图层。
（１２）图层合并：用来将指定的图层合并。
（１３）图层删除：用来删除指定的图层。
上一页
返回
１．５　设置对象特性
１.５.１　设置颜色
１.命令执行方式
下拉菜单：【格式】→【颜色】
功能区：【常用】选项卡→【特性】面板→【对象颜色】下拉列表框
工具栏：【特性】工具栏中下拉列表框
命令行：ＣＯＬＯＲ
执行该命令可为图形设置背景颜色。
２? 选项说明
执行ＣＯＬＯＲ命令后，系统将弹出如图１．１０所示的界面。
下一页
返回
１．５　设置对象特性
如果是按系统默认的浅黄色，对黑色背景绘图区，反差大，比较好。但当把屏幕背景设置成白色后，浅黄色就看不清楚了（反差太小），这时可将捕捉小方框设成紫色，如果经常要截图到Ｗｏｒｄ文档，就要改成反差大的颜色。当然，要在真彩色中去配置也可以，那里有１６７０万种颜色。
１.５.２　设置线型
１.命令执行方式及功能
下拉菜单：【格式】→【线型】
功能区：【常用】选项卡→【特性】面板→【线型】下拉列表框
工具栏：【特性】工具栏中下拉列表框
命令行：ＬＩＮＥＴＹＰＥ
执行该命令可指定需要的线型。
上一页
下一页
返回
１．５　设置对象特性
２.选项说明
执行ＬＩＮＥＴＹＰＥ命令后，系统将弹出如图１．１１所示的界面
如果线型列表框中没有列出需要的线型，则应从线型库中加载。单击“加载”按钮，系统弹出图１．１２所示的【加载或重载线型】对话框，从中可选择要加载的线型并加载。
１.５.３　设置线宽
１.命令执行方式及功能
下拉菜单：【格式】→【线宽】
上一页
下一页
返回
１．５　设置对象特性
功能区：【常用】选项卡→【特性】面板→【线型】下拉列表框
工具栏：【特性】工具栏中下拉列表框
命令行：ＬＷＥＩＧＨＴ
执行该命令可选择需要的线宽。
２.选项说明
执行ＬＷＥＩＧＨＴ命令后，系统将弹出如图１．１３所示的对话框。
【线宽设置】对话框中列出了ＡｕｔｏＣＡＤ２０１０提供的２０余种线宽，用户可在“随层”、“随块”或某一具体线宽之间选择。其中，“随层”表示绘图线宽始终与图形对象所在图层设置的线宽一致，这也是最常用到的设置。还可以通过此对话框进行其他设置，如单位、显示比例等。
上一页
返回
１．６　快速缩放平移视图
１.６.１　缩放视图
１.命令执行方式及功能
下拉菜单：【视图】→【缩放】
功能区：【视图】选项卡→【导航】面板→【缩放】下拉列表框
工具栏：【标准】工具栏中按钮
命令行：ＺＯＯＭ
执行该命令可缩放视图。
下一页
返回
１．６　快速缩放平移视图
２.选项说明
在命令行提示区输入ＺＯＯＭ 命令或按图１．１４所示执行【视图】→【缩放】命令弹出下一级菜单，即可缩放视图。
在绘图过程中，为了方便地进行对象捕捉、局部细节显示，需要使用缩放工具放大或缩小当前视图或放大局部，当绘制完成后，再使用缩放工具缩小图形来观察图形的整体效果。使用ＺＯＯＭ 命令并不影响实际对象的尺寸大小。
缩放命令的选项如下：
（１）【放大】：将图形放大一倍。在进行放大时，放大图形的位置取决于目前图形的中心在视图中的位置。
上一页
下一页
返回
１．６　快速缩放平移视图
（２）【缩小】：将图形缩小一半。在进行缩小时，图形的位置取决于目前图形的中心在视图中的位置。
（３）【所有】：将视图缩放到图形范围或图形界限两者中较大的区域。
（４）【中心】：可通过该选项重新设置图形的显示中心和放大倍数。
（５）【范围】：使当前窗口中图形最大限度地充满整个屏幕，此时显示效果与图形界限无关。
（６）【窗口】：分别指定矩形窗口的两个对角点，将框选的区域放大显示。
（７）【动态】：可以一次操作中完成缩放和平移。
上一页
下一页
返回
１．６　快速缩放平移视图
１.６.２　平移视图
１.命令执行方式及功能
下拉菜单：【视图】→【平移】
功能区：【视图】选项卡→【导航】面板→【平移】按钮
工具栏：【标准】工具栏中按钮
命令行：ＰＡＮ
执行该命令可平移视图。
上一页
下一页
返回
１．６　快速缩放平移视图
２.选项说明
在命令行提示区输入ＰＡＮ 命令或按图１．１５所示执行【视图】→【平移】命令弹出下一级菜单，即可平移视图。
【平移】命令用于指定位移来重新定位图形的显示位置。在有限的屏幕大小中，使用ＰＡＮ 命令显示屏幕外的图形要比ＺＯＯＭ 快很多，操作直观且简便。
执行该命令，实时位移屏幕上的图形。操作过程中，单击鼠标右键显示快捷菜单，可直接切换为缩放、三维动态观察、窗口缩放、缩放为原窗口和范围缩放方式，这种切换方式称为“透明命令”（透明命令指能在其他命令执行过程中执行的命令，透明命令前有一单引号）。
３.注意事项
按住鼠标中键（滑轮）即可实现平移，不需要按Ｅｓｃ键或者Ｅｎｔｅｒ键退出平移模式。
上一页
返回
１．７　获取帮助
命令执行方式及功能如下。
下拉菜单：【帮助】→【帮助】
工具栏：【标准】工具栏中【帮助】按钮
命令行：ＨＥＬＰ
执行该命令可以显示帮助信息，也可以直接按Ｆ１键来打开帮助窗口。
返回
图１.１　工作界面
返回
　图１.２　【图形单位】对话框
返回
图１.３　选择命令
返回
表１.１　国家标准图纸幅面
返回
图１.４　【选择样板】对话框
返回
图１.５　【选择文件】对话框
返回
图１.６　【图形另存为】对话框
返回
图１.７　【图层状态管理器】对话框
返回
图１.８　设置图层
返回
图１.９　图层设置界面
返回
图１.１０　【选择颜色】对话框
返回
图１.１１　【线型管理器】对话框
返回
图１.１２　【加载或重载线型】对话框
返回
图１.１３　【线宽设置】对话框
返回
图１.１４　【缩放】菜单
返回
图１.１５　【平移】菜单
