第2章　建筑CAD绘图命令
2.1　直线、射线及构造线
2.2　点(坐标)输入方法
2.3　多线和多段线
2.4　圆、圆弧及椭圆
2.5　矩形和正多边形
2.6　点、圆环及图案填充
2.7　实训绘图示例
2.1　直线、射线及构造线
2.1.1　直线命令
(1)功能：创建连续的直线段，各直线段是相互独立的实体对象。
(2)名称：Line(L)。
(3)一般操作步骤。
(4)主要操作选项说明。

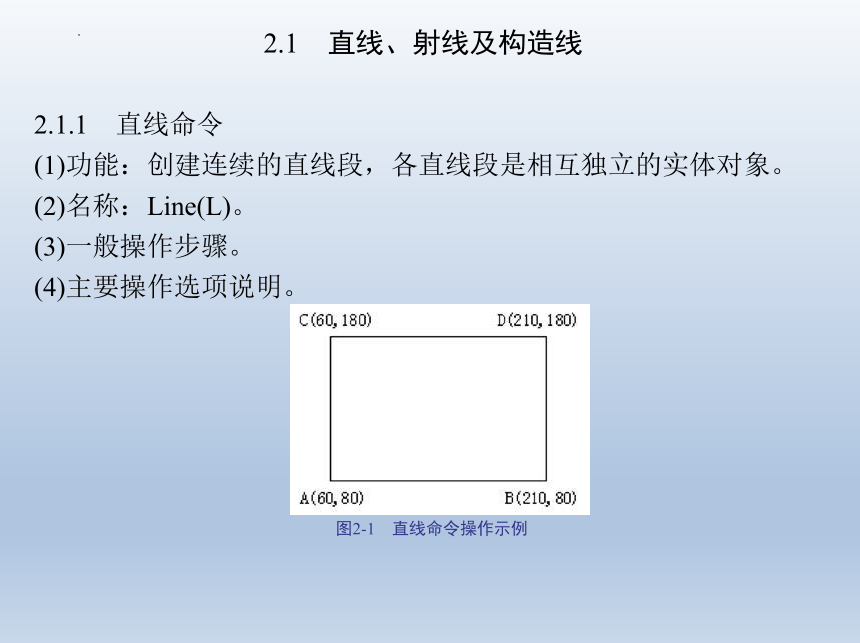

图2-1　直线命令操作示例
2.1　直线、射线及构造线
2.1.2　射线命令
(1)功能：创建只有共同起点、不同通过点，没有终点的绘图参照线。
(2)名称：Ray。
(3)一般操作步骤。

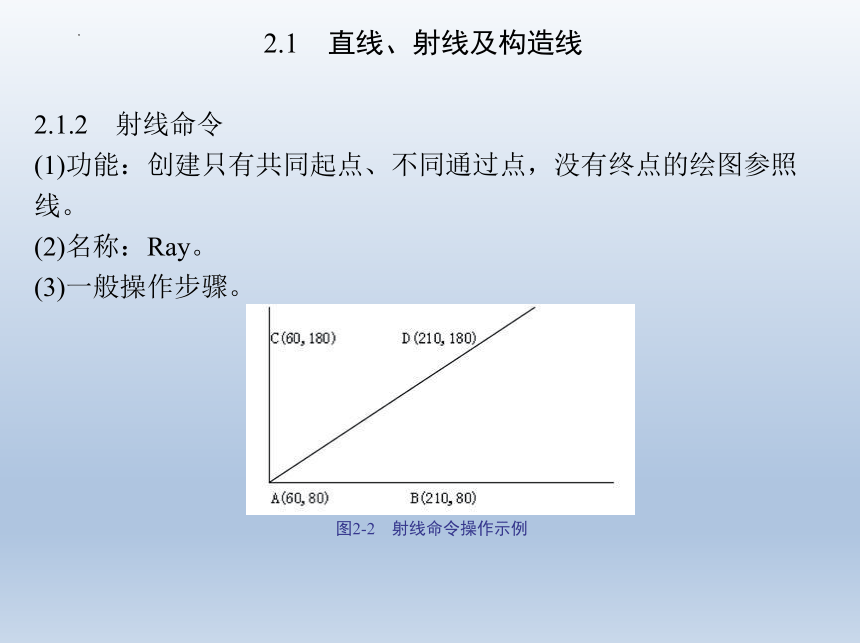

图2-2　射线命令操作示例
2.1　直线、射线及构造线
2.1.3　构造线命令
(1)功能：创建只有不同通过点，没有起点和终点的绘图参照线。
(2)名称：Xline(Xl)。
(3)一般操作步骤。
(4)主要操作选项说明。

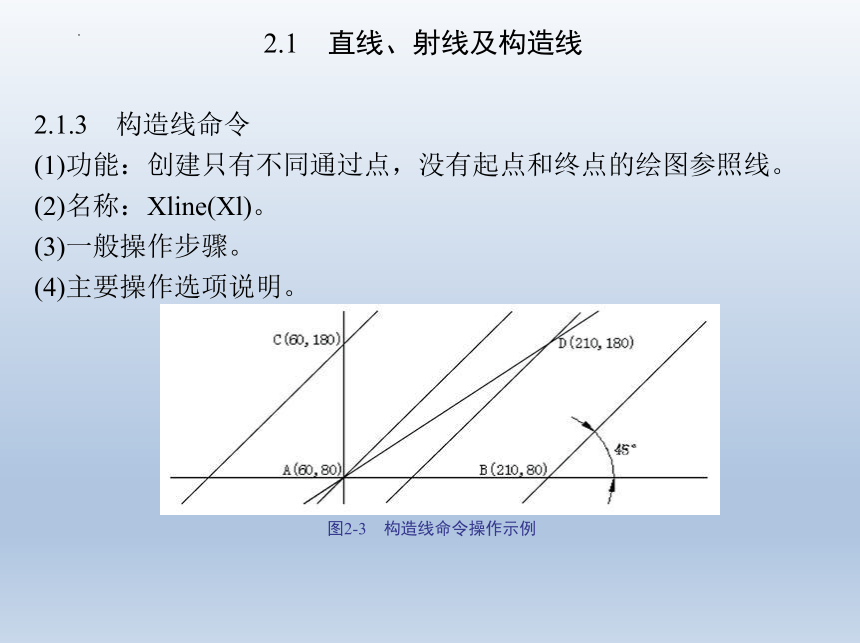

图2-3　构造线命令操作示例
2.2　点(坐标)输入方法
2.2.1　键盘输入方法
1.绝对直角坐标输入法
2.绝对极坐标输入法
3.相对直角坐标输入法
4.相对极坐标输入法

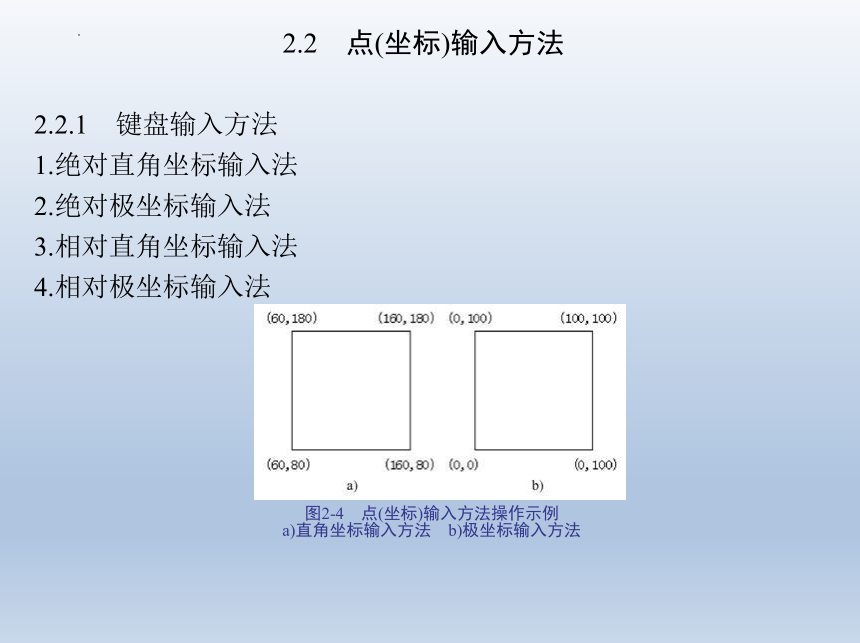

图2-4　点(坐标)输入方法操作示例
a)直角坐标输入方法　b)极坐标输入方法
2.2　点(坐标)输入方法
2.2.2　鼠标输入方法
1.鼠标直接输入法
2.鼠标捕捉输入法

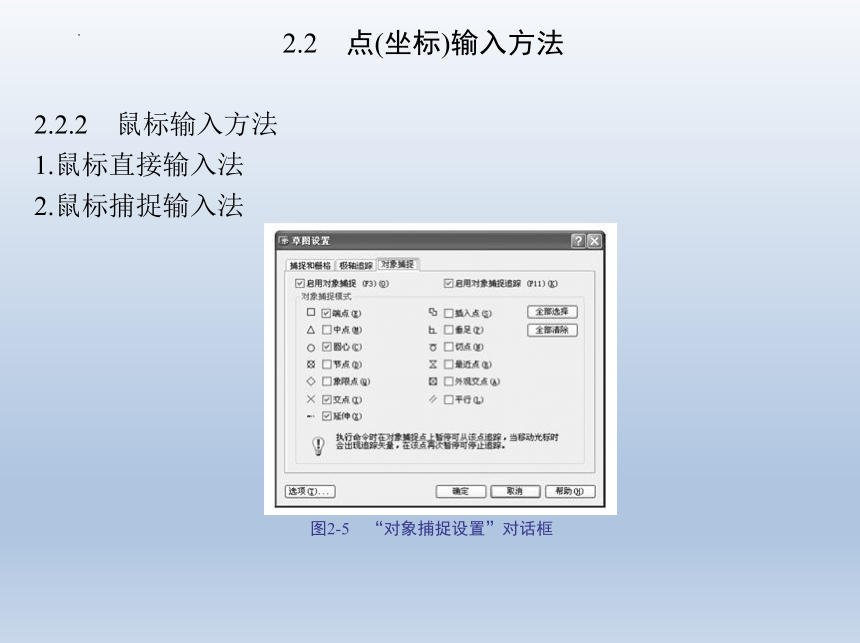

图2-5　“对象捕捉设置”对话框
2.2　点(坐标)输入方法
3.鼠标追踪输入法

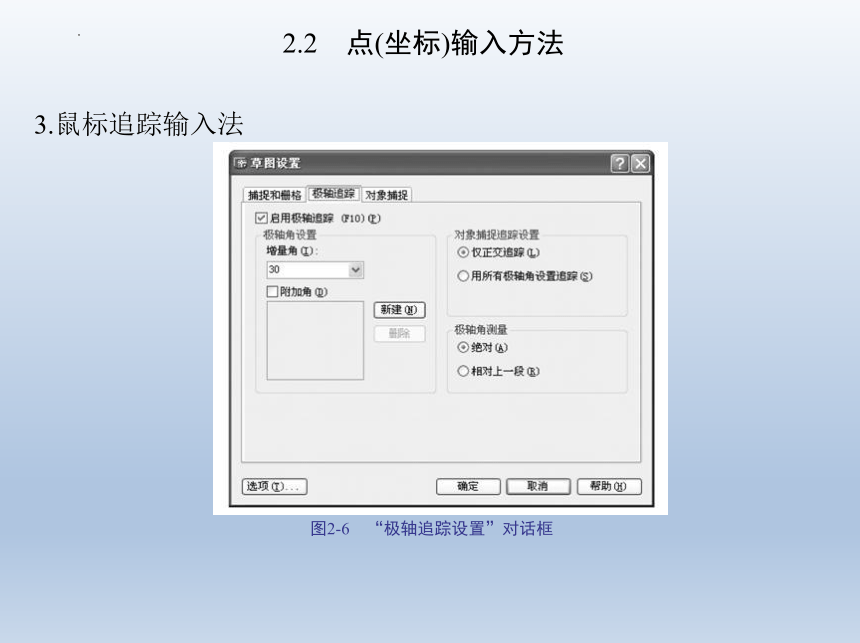

图2-6　“极轴追踪设置”对话框
2.2　点(坐标)输入方法
2.2.3　其他输入方法
1.栅格和捕捉
(1)栅格和捕捉设置。
① 捕捉设置的命令方式。
② 栅格和捕捉设置的对话框方式。
图2-7　“栅格和捕捉设置”对话框
2.2　点(坐标)输入方法
(2)栅格和捕捉开关。
① 栅格和捕捉开关的功能键方式，按键盘上的【F7】键可以打开或关闭栅格显示，按键盘上的【F9】键可以打开或关闭捕捉功能。
② 栅格和捕捉开关的状态按钮方式：单击状态按钮栏的【捕捉】或【栅格】按钮，可以控制栅格显示的开关或捕捉功能的开关。
③ 自动追踪：Auto CAD软件设置了对象捕捉与极轴追踪功能，对象捕捉与极轴追踪功能必须在基本设置后才能使用,它们的设置操作参见鼠标捕捉输入法和鼠标追踪输入法。
2.捕捉从属命令
2.2　点(坐标)输入方法
表2-1　点的从属命令
2.2　点(坐标)输入方法
图2-8　点(坐标)捕捉从属命令操作示例
2.2.4　点(坐标)检测命令
2.2　点(坐标)输入方法
图2-9　点(坐标)检测
命令操作示例
2.2　点(坐标)输入方法
(1)功能：测量点的坐标值。
(2)名称：Id。
(3)一般操作步骤。
2.3　多线和多段线
2.3.1　多线命令
(1)功能：创建连续的平行线，所有的平行线为一个实体对象。
(2)名称：Mline(Ml)。
(3)一般操作步骤。
(4)主要操作选项说明。
图2-10　多线命令操作示例
2.3　多线和多段线
2.3.2　多段线命令
(1)功能：创建由直线和弧线组成的具有任意宽度的多段线，所有的多段线为一个实体对象。
(2)名称：Pline(Pl)。
(3)一般操作步骤。
(4)主要操作选项说明。
图2-11　多段线命令操作示例
