第1章　AutoCAD的基础知识
1.3　AutoCAD的图形文件管理
在正式创建和绘制图形之前，要了解AutoCAD 2006中关于对图形文件的一些相关操作方式，如图形文件的建立、打开和保存等。
1.3.1　新建图形文件
1.功能
新建图形文件为创建新图形设定初始环境。
2.调用方法
●下拉菜单：【文件】→【新建】
●标准工具栏【新建】
●命令行new↙

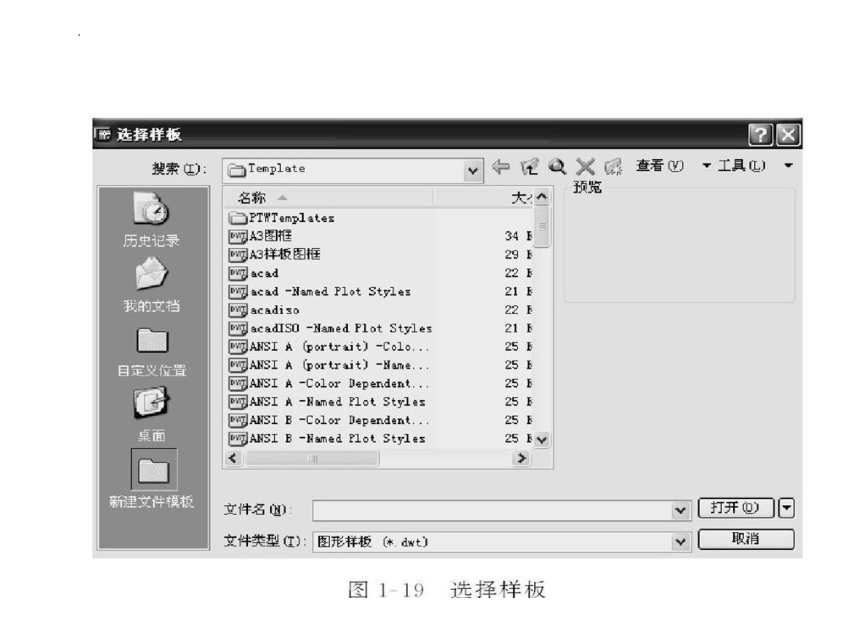

执行命令激活【创建新图形】对话框，对话框列出了所有可供使用的样板文件，供用户选择，如图1-19所示。用户可以利用样板文件创建新图形。

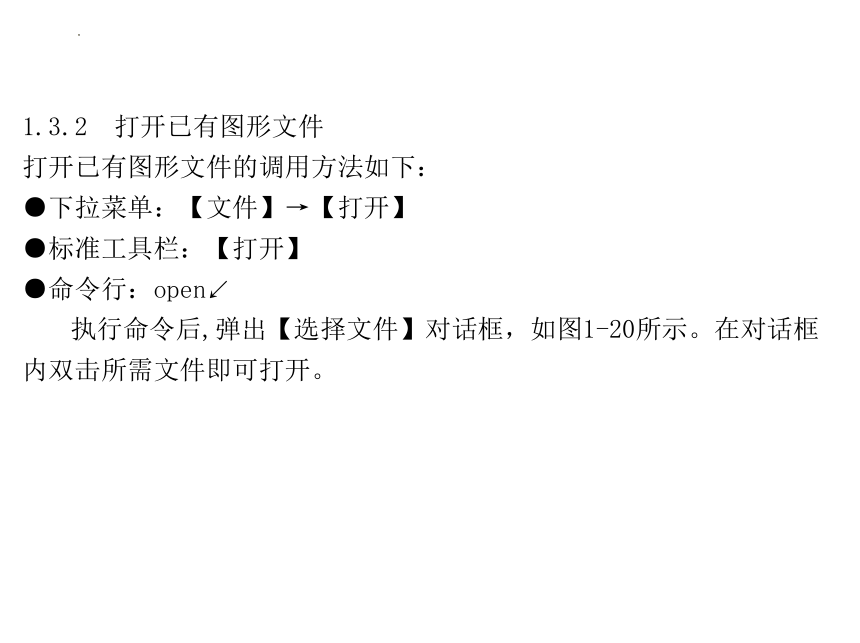

1.3.2　打开已有图形文件
打开已有图形文件的调用方法如下：
●下拉菜单：【文件】→【打开】
●标准工具栏：【打开】
●命令行：open↙

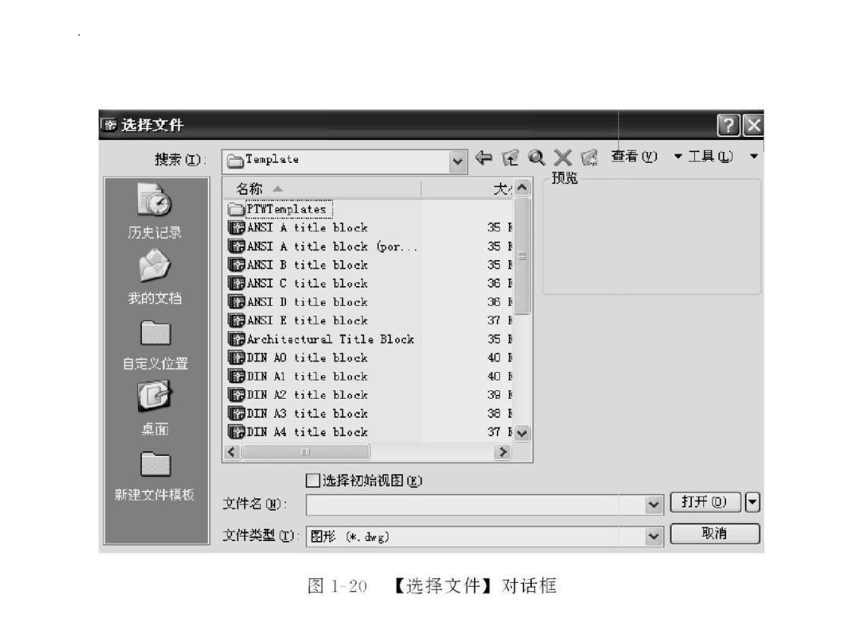

执行命令后,弹出【选择文件】对话框，如图1-20所示。在对话框内双击所需文件即可打开。

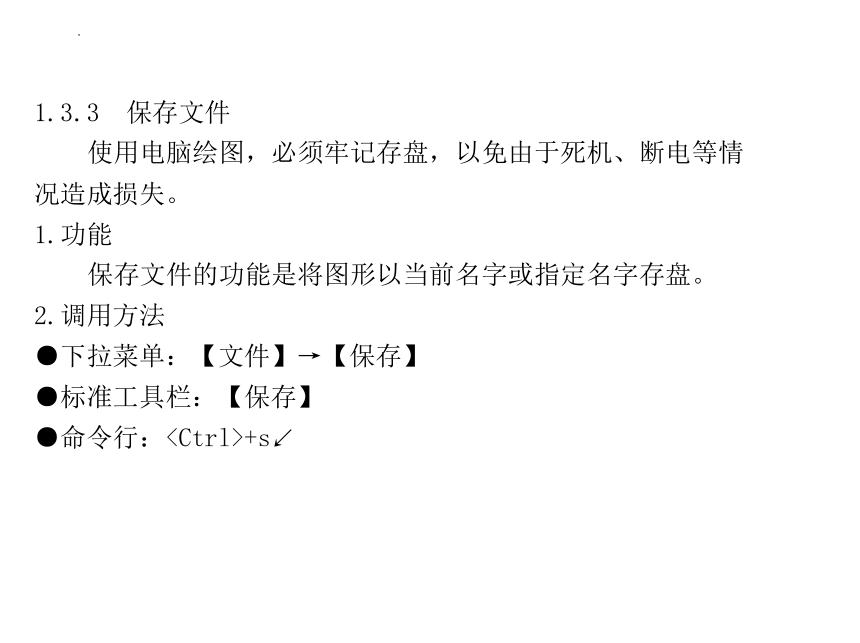

1.3.3　保存文件
使用电脑绘图，必须牢记存盘，以免由于死机、断电等情况造成损失。
1.功能
保存文件的功能是将图形以当前名字或指定名字存盘。
2.调用方法
●下拉菜单：【文件】→【保存】
●标准工具栏：【保存】
●命令行：+s↙

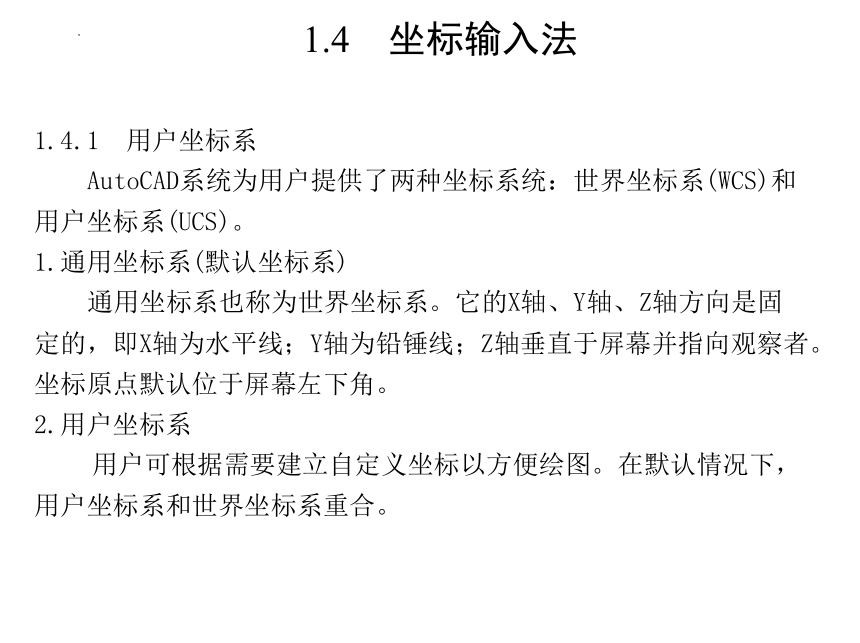

1.4　坐标输入法
1.4.1　用户坐标系
AutoCAD系统为用户提供了两种坐标系统：世界坐标系(WCS)和用户坐标系(UCS)。
1.通用坐标系(默认坐标系)
通用坐标系也称为世界坐标系。它的X轴、Y轴、Z轴方向是固定的，即X轴为水平线；Y轴为铅锤线；Z轴垂直于屏幕并指向观察者。坐标原点默认位于屏幕左下角。
2.用户坐标系
用户可根据需要建立自定义坐标以方便绘图。在默认情况下，用户坐标系和世界坐标系重合。

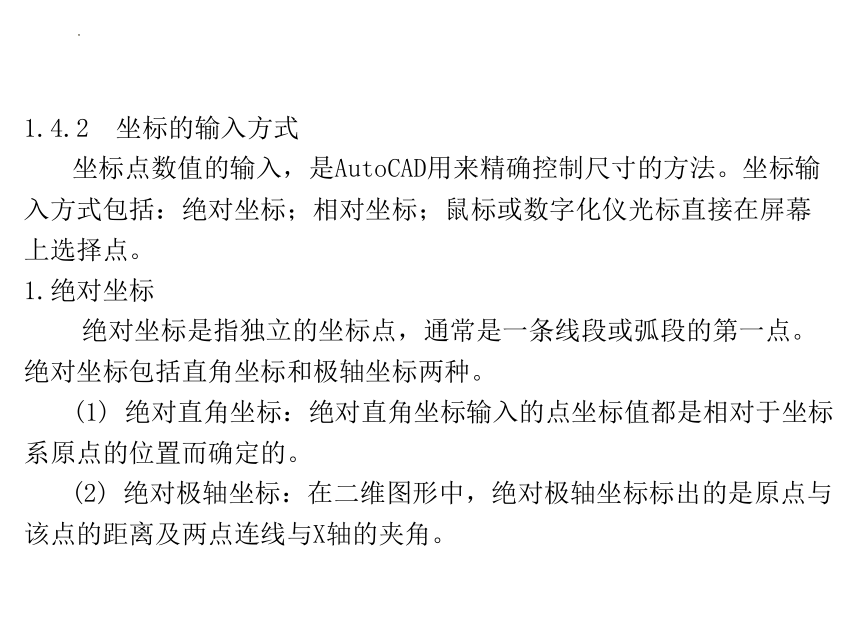

1.4.2　坐标的输入方式
坐标点数值的输入，是AutoCAD用来精确控制尺寸的方法。坐标输入方式包括：绝对坐标；相对坐标；鼠标或数字化仪光标直接在屏幕上选择点。
1.绝对坐标
绝对坐标是指独立的坐标点，通常是一条线段或弧段的第一点。绝对坐标包括直角坐标和极轴坐标两种。
(1) 绝对直角坐标：绝对直角坐标输入的点坐标值都是相对于坐标系原点的位置而确定的。
(2) 绝对极轴坐标：在二维图形中，绝对极轴坐标标出的是原点与该点的距离及两点连线与X轴的夹角。

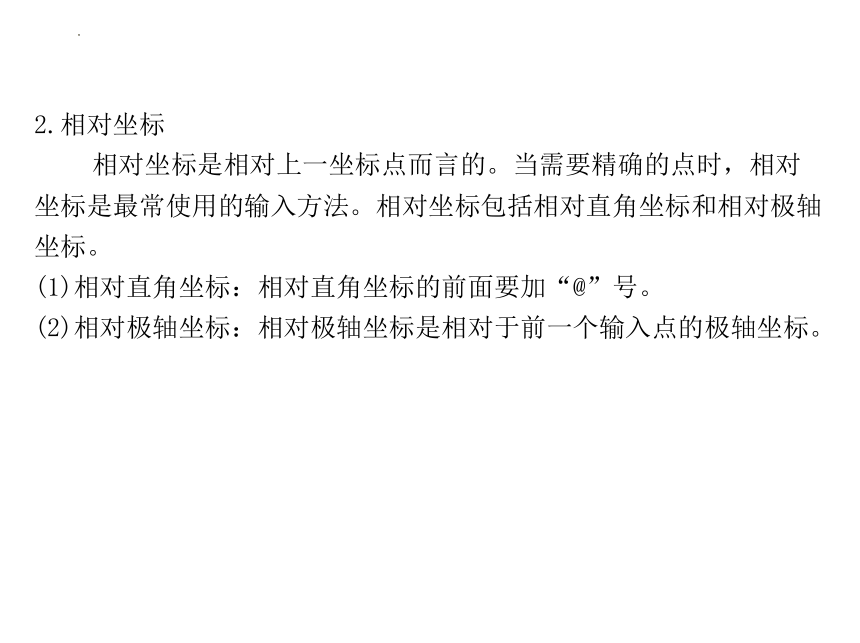

2.相对坐标
相对坐标是相对上一坐标点而言的。当需要精确的点时，相对坐标是最常使用的输入方法。相对坐标包括相对直角坐标和相对极轴坐标。
(1)相对直角坐标：相对直角坐标的前面要加“@”号。
(2)相对极轴坐标：相对极轴坐标是相对于前一个输入点的极轴坐标。
1.4.3　命令输入法
输入命令的方法包括键盘输入命令，即从键盘输入命令，然后按键或空格键；菜单调用命令；工具栏调用命令；快捷键输入命令。
1.5　视图的缩放与平移
1.5.1　视图缩放(Z)
【视图缩放】命令用于放大或缩小当前窗口中的图形，而图形实际尺寸不变。其各选项的含义如表1-2所示。
【调用方法】如下：
●【视图】→【缩放】→下级子菜单
●标准工具栏：如图1-21所示
1.5.2　画面平移(P)
使用AutoCAD绘制图形时，图面位置可随意移动。运行时，按住鼠标中键不放，随意拉动鼠标，即可平移整张图面。
调用方法如下：
●按住鼠标中键拖动
●【视图】→【平移】
●工具栏：
●命令行：P↙
1.6　绘图环境的设置
1.6.1　设置绘图界限及单位
启动AutoCAD时已经有了初步的绘图环境，但并不能满足用户的要求，这就需要用户对绘图环境进行设置。
1.图形界限设置
图形界限设置是指通过设定屏幕绘图区的左下角和右上角坐标来设置绘图区域，相当于选择所用图纸的图幅大小。
2.单位设置
单位设置是指设置绘图长度和角度的度量单位和显示精度。
调用方法有以下2种：
●菜单栏【格式】→【图形界限】
●命令行：units↙
激活命令后弹出【图形单位】对话框。具体设置：精度选择“0”；单位选择“毫米”，如图1-22所示。
1.6.2　系统环境的设置
绘图之前，有一些系统环境设置是很重要的，且必须先设置好。
调用方法如下：
●菜单栏→【工具】→【选项】
【选项】中包括9个选项卡，如图1-23所示。主要介绍【显示】选项卡和【用户系统配置】选项卡。
1.【显示】选项卡
【显示】选项卡用于设置AutoCAD界面及显示精度，如图1-24所示。
(1)单击【窗口元素】中的【颜色选项】下的【颜色】，可改变窗口背景色，如图1-25所示。
(2)移动【十字光标大小】选项下的滑块可改变十字光标的大小，如图1-26所示。
2.【用户系统配置】选项卡
用户系统配置是指用户按习惯和需要对系统进行配置，如图1-27所示。
