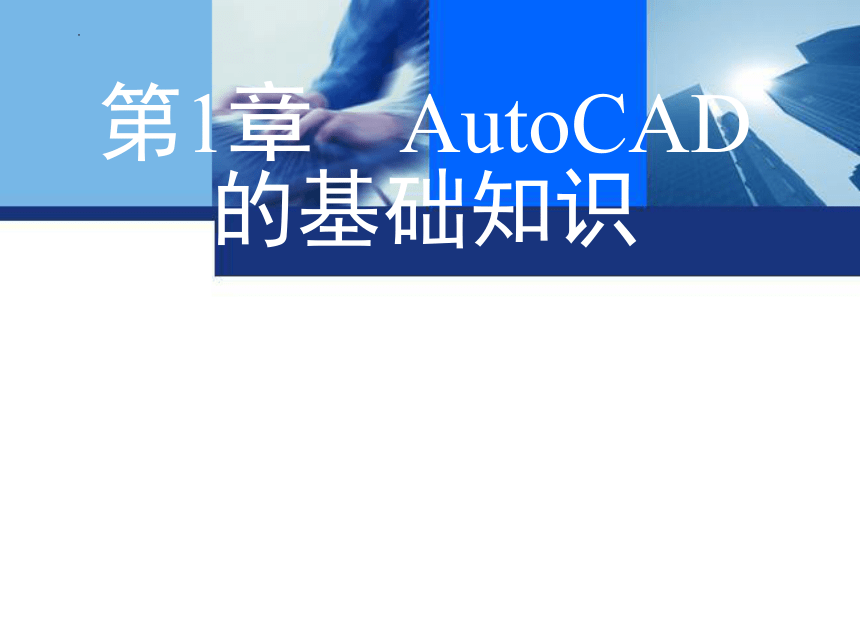

第1章　AutoCAD的基础知识

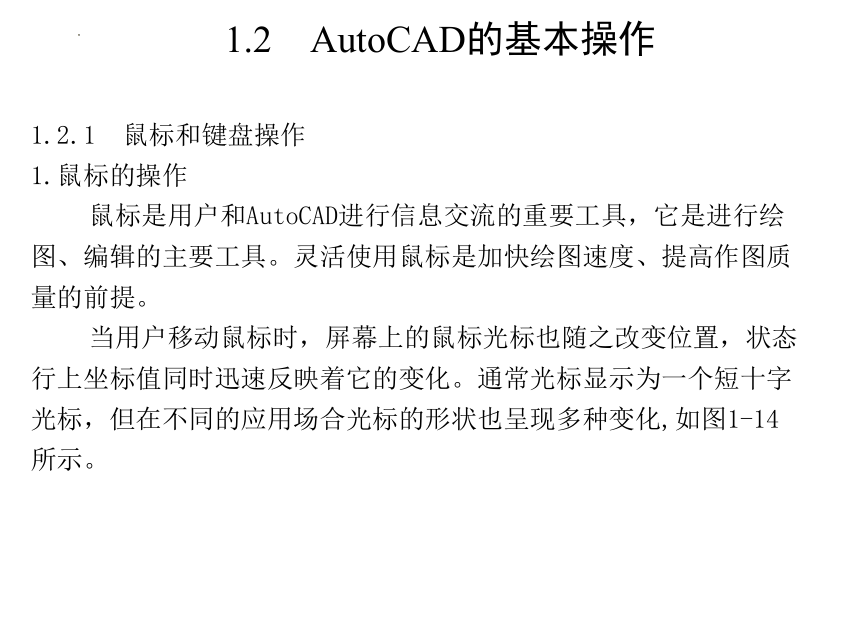

1.2　AutoCAD的基本操作
1.2.1　鼠标和键盘操作
1.鼠标的操作
鼠标是用户和AutoCAD进行信息交流的重要工具，它是进行绘图、编辑的主要工具。灵活使用鼠标是加快绘图速度、提高作图质量的前提。
当用户移动鼠标时，屏幕上的鼠标光标也随之改变位置，状态行上坐标值同时迅速反映着它的变化。通常光标显示为一个短十字光标，但在不同的应用场合光标的形状也呈现多种变化,如图1-14所示。

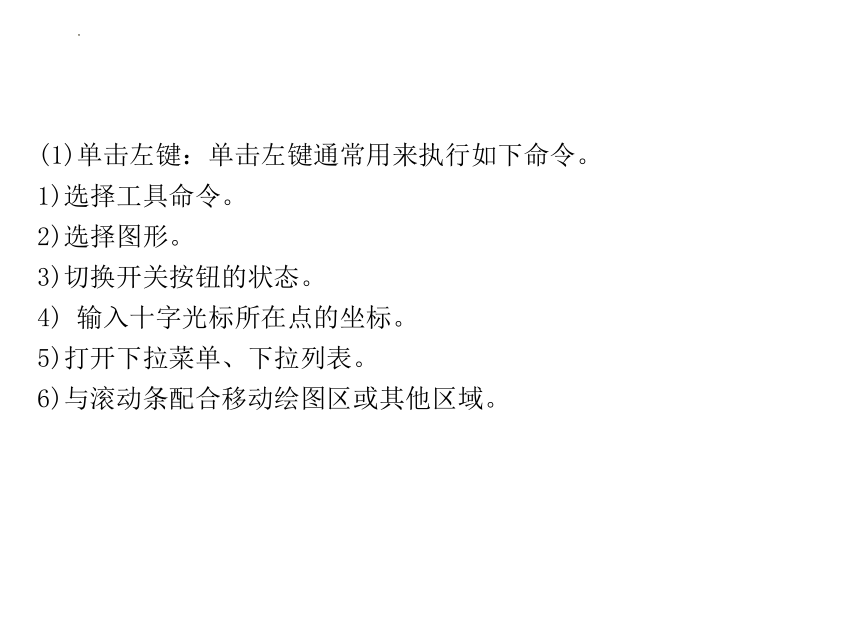

(1)单击左键：单击左键通常用来执行如下命令。
1)选择工具命令。
2)选择图形。
3)切换开关按钮的状态。
4) 输入十字光标所在点的坐标。
5)打开下拉菜单、下拉列表。
6)与滚动条配合移动绘图区或其他区域。

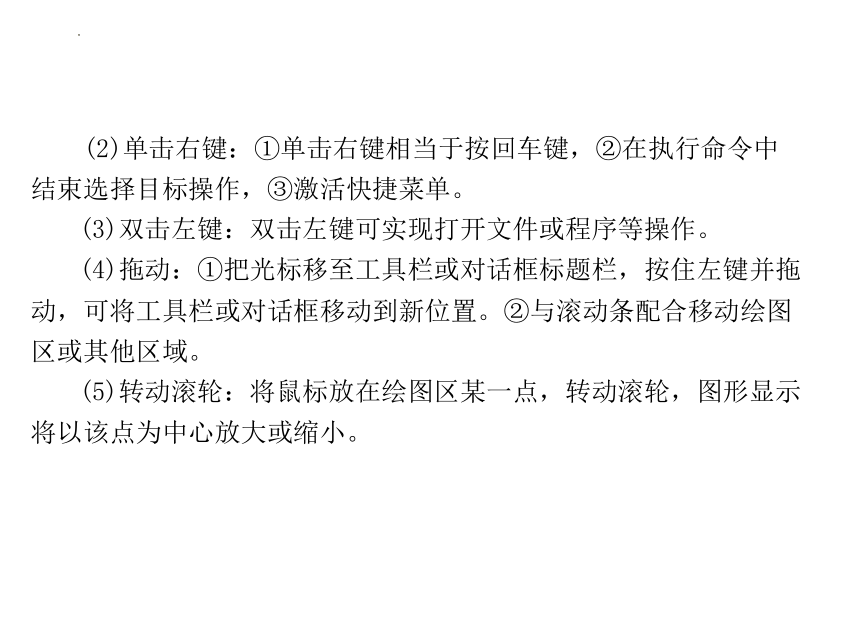

(2)单击右键：①单击右键相当于按回车键，②在执行命令中结束选择目标操作，③激活快捷菜单。
(3)双击左键：双击左键可实现打开文件或程序等操作。
(4)拖动：①把光标移至工具栏或对话框标题栏，按住左键并拖动，可将工具栏或对话框移动到新位置。②与滚动条配合移动绘图区或其他区域。
(5)转动滚轮：将鼠标放在绘图区某一点，转动滚轮，图形显示将以该点为中心放大或缩小。

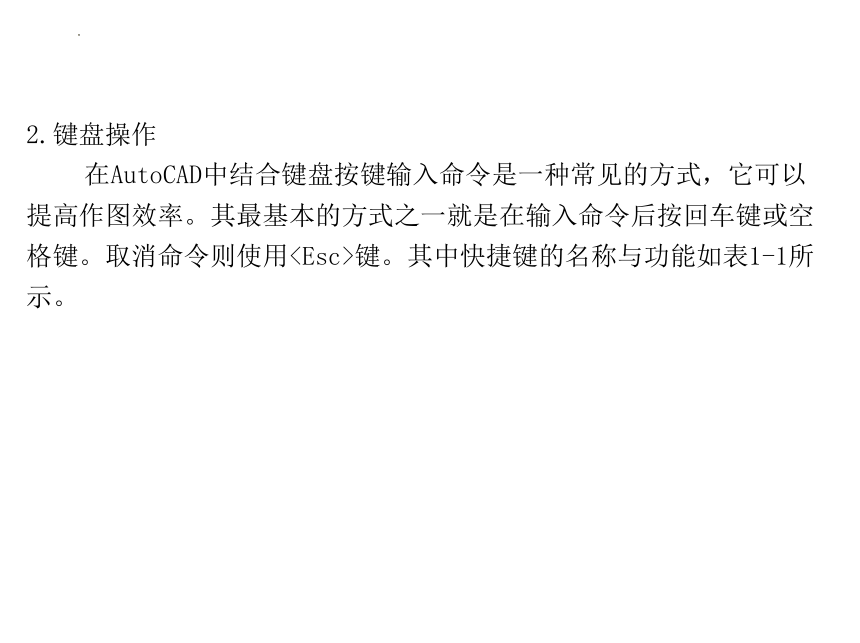

2.键盘操作

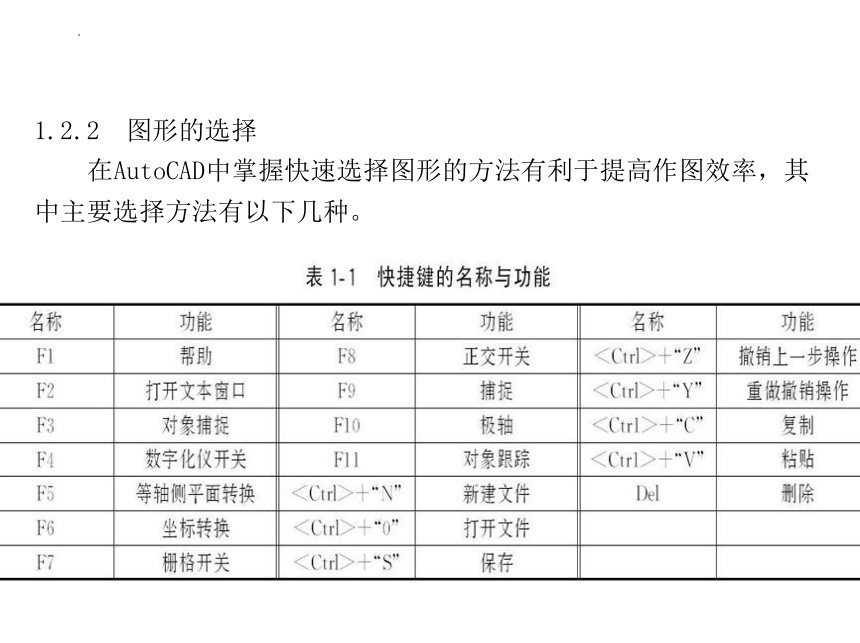

在AutoCAD中结合键盘按键输入命令是一种常见的方式，它可以提高作图效率。其最基本的方式之一就是在输入命令后按回车键或空格键。取消命令则使用键。其中快捷键的名称与功能如表1-1所示。
1.2.2　图形的选择
在AutoCAD中掌握快速选择图形的方法有利于提高作图效率，其中主要选择方法有以下几种。
1.直接拾取图形
当用户执行编辑命令后，十字光标变为方框形式，方框被称为拾取框。将拾取框移至需选图形位置，单击左键即可选中。
2.窗口式选择
执行编辑命令以后，在命令的提示下单击左键选择第一对角点，以左上右下的实线矩形选择框方式直接拉出窗口来选择图形。如图1-15所示。只有完全包含在选择框内的图形才会被选中。
3.交叉式选择
执行编辑命令以后，在命令的提示下单击左键选择第一对角点，以右上左下的虚线矩形选择框方式直接拉出窗口来选择图形。如图1-16所示。不同于窗口式选择的是，不止完全包含在选择框内的图形被选中，与窗口边界相交的图形也被选中。
4.栏选方式
执行编辑命令以后，在命令行输入F后按回车键，使用不封闭的彼此相交的折线进行栏选。结果如图1-17所示，凡与折线相交的图形都被选中。
1.2.3　绘图辅助工具的设置
为了绘制精确的图形满足工程绘图要求,AutoCAD提供了【栅格】、【正交】、【对象捕捉】画图辅助工具，其功能、设置方法与调用方法如下。
(1)【正交】：绘制垂直直线或水平直线。
调用方法如下
●状态栏：
●快捷键F8
(2)【栅格】：绘图时的视觉参考。
调用方法如下：
●状态栏：
●快捷键F7
(3)【对象捕捉】：在画图的过程中经常需要利用已画出的图形的端点、交点或中点等几何特征点绘制新图形。Auto CAD提供了对象捕捉功能可以准确地捕捉到这些点，从而大大提高作图的准确性与速度。
(4)对象捕捉模式：主要对象捕捉模式的含义如下。
【端点】复选框：捕捉各形体的端点或角点。
【中点】复选框：捕捉各形体的中间点。
【圆心】复选框：捕捉圆、圆弧、圆环等的中心，要注意光标必须覆盖在轮廓线上。
【交点】复选框：捕捉两个相交对象的交点。
【节点】复选框：用来捕捉实体或节点，使用时需将靶区放在节点上。
【垂足】复选框：捕捉从预选点到所选择对象做垂线的垂足。
【象限点】复选框：捕捉圆、圆弧、圆环、椭圆等的象限点。象限点是以对象的中心点为原点，对象上位于当前UCS的0°、90°、180°、270°。方向的4个点。
【延伸】复选框：可以捕捉到指定对象的延伸线上符合指定条件的点。
【切点】复选框：在圆、圆弧、椭圆或样条曲线上捕捉切点。
【插入点】复选框：捕捉块、属性、文本、形和外部引用的插入点。
