第1章　AutoCAD的基础知识

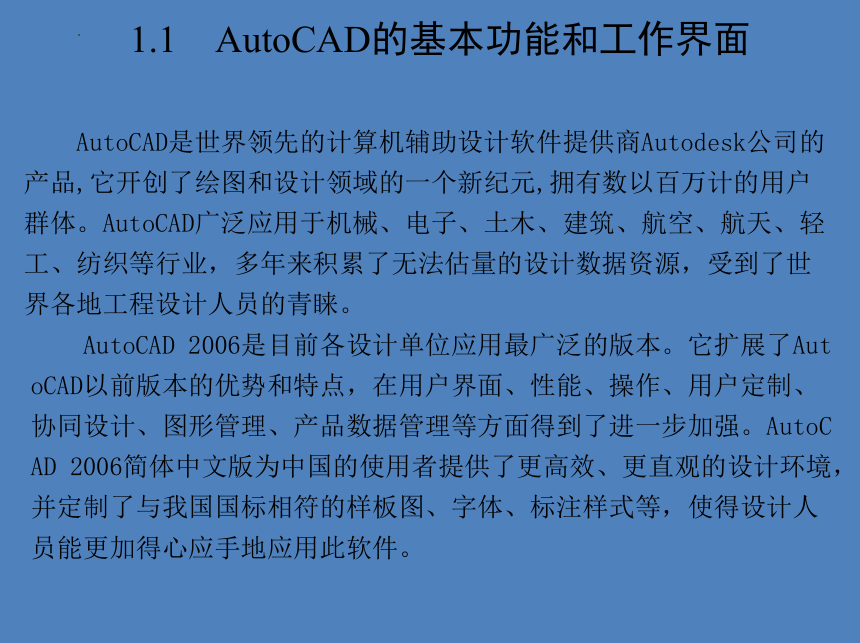

1.1　AutoCAD的基本功能和工作界面
AutoCAD是世界领先的计算机辅助设计软件提供商Autodesk公司的产品,它开创了绘图和设计领域的一个新纪元,拥有数以百万计的用户群体。AutoCAD广泛应用于机械、电子、土木、建筑、航空、航天、轻工、纺织等行业，多年来积累了无法估量的设计数据资源，受到了世界各地工程设计人员的青睐。
AutoCAD 2006是目前各设计单位应用最广泛的版本。它扩展了AutoCAD以前版本的优势和特点，在用户界面、性能、操作、用户定制、协同设计、图形管理、产品数据管理等方面得到了进一步加强。AutoCAD 2006简体中文版为中国的使用者提供了更高效、更直观的设计环境，并定制了与我国国标相符的样板图、字体、标注样式等，使得设计人员能更加得心应手地应用此软件。

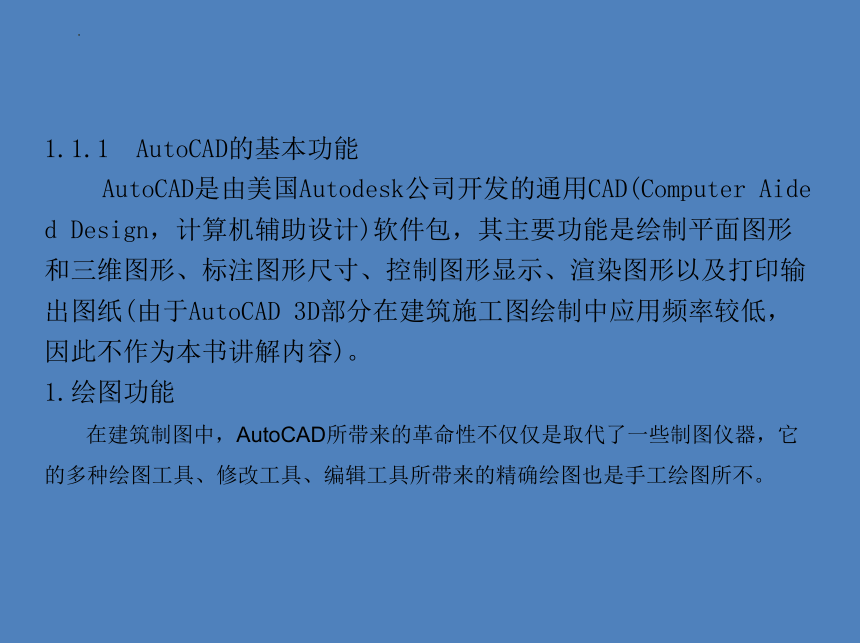

1.1.1　AutoCAD的基本功能
AutoCAD是由美国Autodesk公司开发的通用CAD(Computer Aided Design，计算机辅助设计)软件包，其主要功能是绘制平面图形和三维图形、标注图形尺寸、控制图形显示、渲染图形以及打印输出图纸(由于AutoCAD 3D部分在建筑施工图绘制中应用频率较低，因此不作为本书讲解内容)。
1.绘图功能
在建筑制图中，AutoCAD所带来的革命性不仅仅是取代了一些制图仪器，它的多种绘图工具、修改工具、编辑工具所带来的精确绘图也是手工绘图所不。
2. 标注功能
建筑形体的投影图虽然已能清楚地表达形体的形状和各部分的相互关系，但还必须注上精确的尺寸，才能明确形体的实际大小和各部分的相对位置。
AutoCAD的【标注】菜单中提供了一套完整的尺寸标注和编辑命令，使用这些命令可以在各个方向上为各类对象创建标注，也可以按一定格式创建符合行业或项目标准的标注。

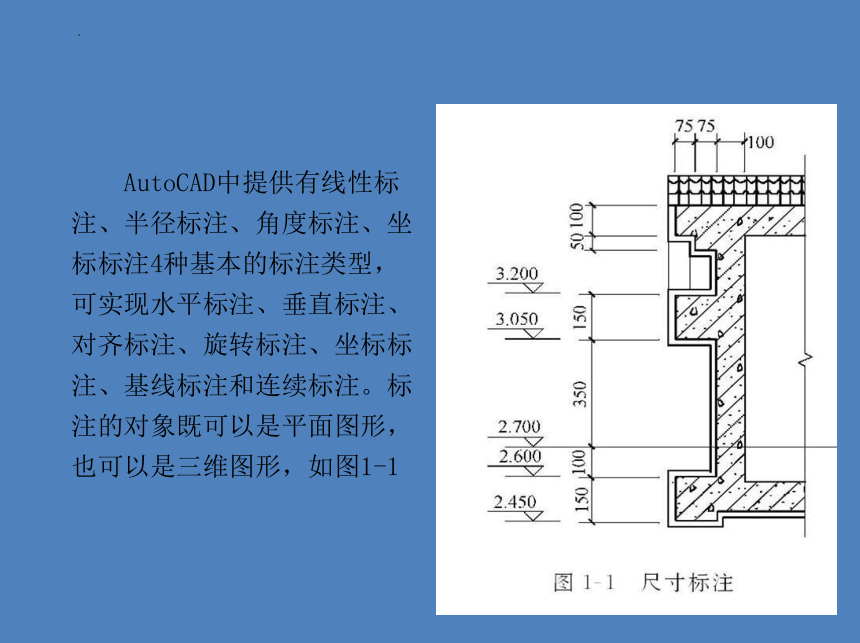

AutoCAD中提供有线性标注、半径标注、角度标注、坐标标注4种基本的标注类型，可实现水平标注、垂直标注、对齐标注、旋转标注、坐标标注、基线标注和连续标注。标注的对象既可以是平面图形，也可以是三维图形，如图1-1

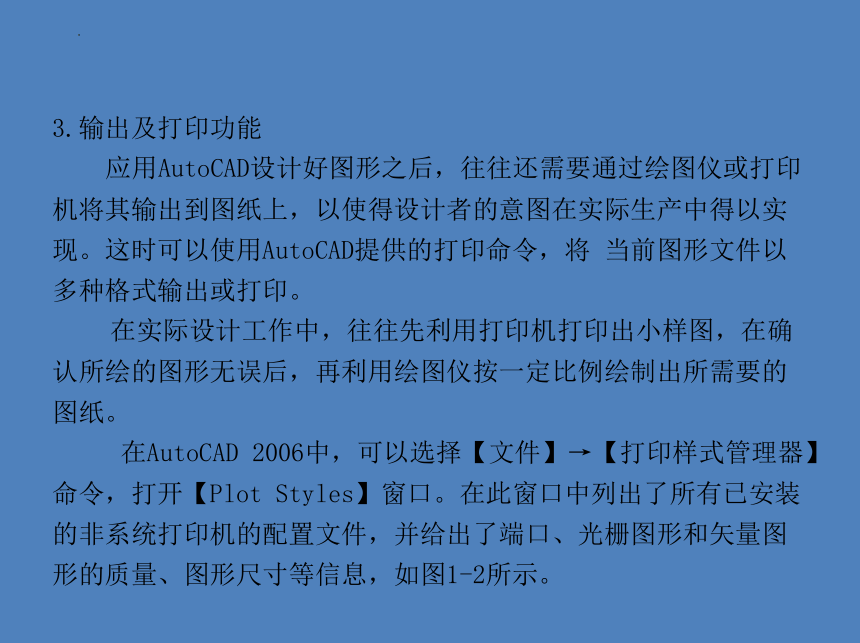

3.输出及打印功能
应用AutoCAD设计好图形之后，往往还需要通过绘图仪或打印机将其输出到图纸上，以使得设计者的意图在实际生产中得以实现。这时可以使用AutoCAD提供的打印命令，将 当前图形文件以多种格式输出或打印。
在实际设计工作中，往往先利用打印机打印出小样图，在确认所绘的图形无误后，再利用绘图仪按一定比例绘制出所需要的图纸。

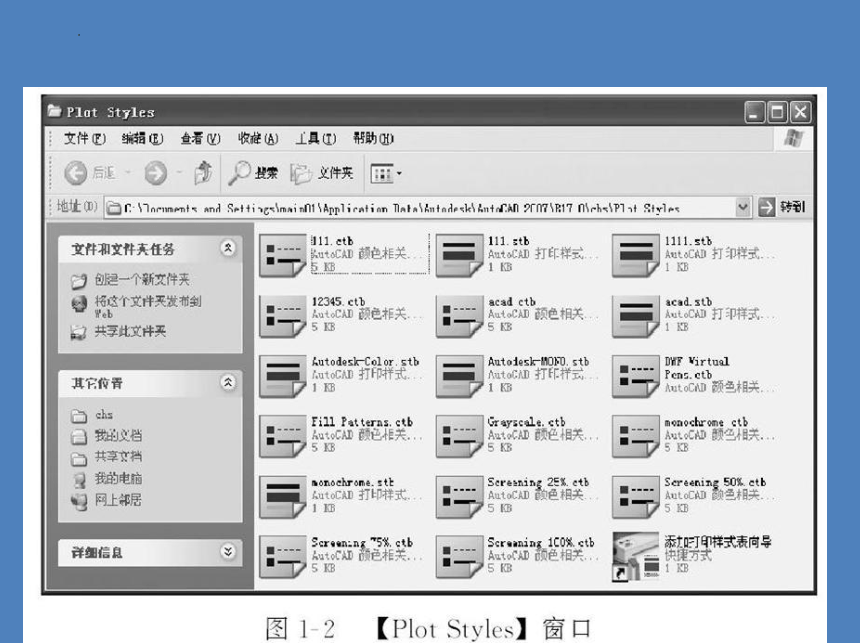

在AutoCAD 2006中，可以选择【文件】→【打印样式管理器】命令，打开【Plot Styles】窗口。在此窗口中列出了所有已安装的非系统打印机的配置文件，并给出了端口、光栅图形和矢量图形的质量、图形尺寸等信息，如图1-2所示。

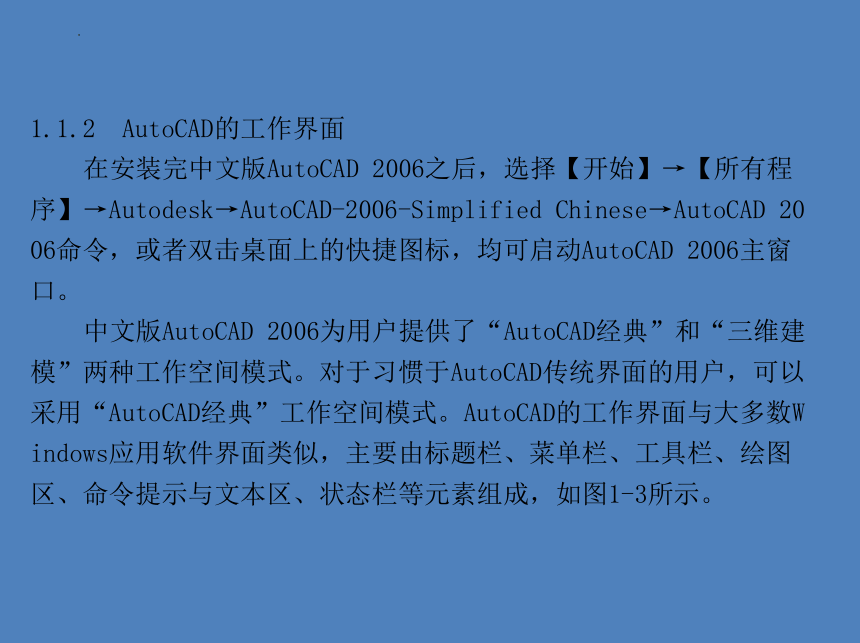

1.1.2　AutoCAD的工作界面
在安装完中文版AutoCAD 2006之后，选择【开始】→【所有程序】→Autodesk→AutoCAD-2006-Simplified Chinese→AutoCAD 2006命令，或者双击桌面上的快捷图标，均可启动AutoCAD 2006主窗口。

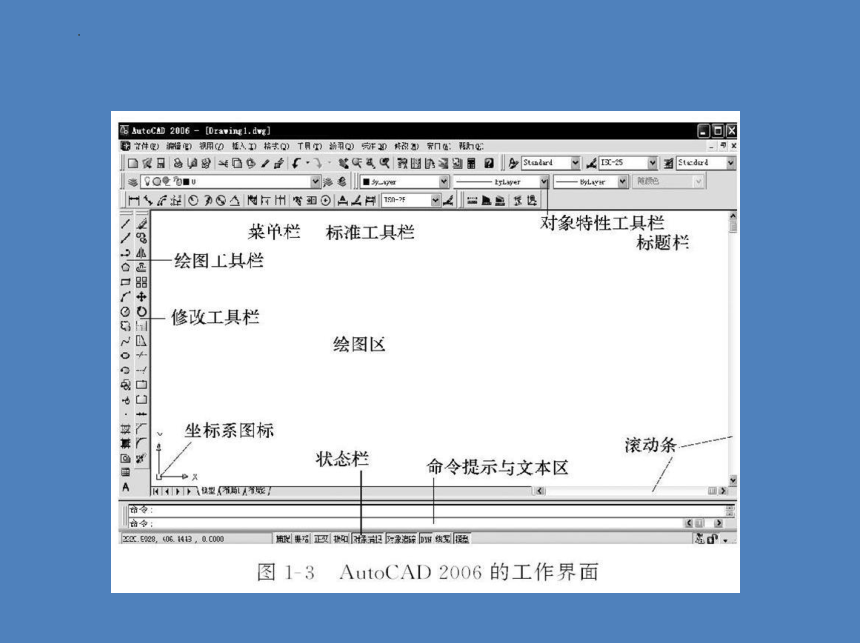

中文版AutoCAD 2006为用户提供了“AutoCAD经典”和“三维建模”两种工作空间模式。对于习惯于AutoCAD传统界面的用户，可以采用“AutoCAD经典”工作空间模式。AutoCAD的工作界面与大多数Windows应用软件界面类似，主要由标题栏、菜单栏、工具栏、绘图区、命令提示与文本区、状态栏等元素组成，如图1-3所示。
2. 菜单栏
菜单栏位于标题栏之下，主要由【文件】、【编辑】、【视图】、【插入】、【格式】、【工具】、【绘图】、【标注】、【修改】、【窗口】和【帮助】等主菜单项组成，几乎包含了AutoCAD 2006中的全部功能和命令。选择任意一个主菜单项都可以弹出下拉菜单，用户可以从中选择相应的命令进行操作。主要菜单功能如下。
【文件】：进行文件操作与管理的命令，如打开、存盘、打印、发送等。
【编辑】：对图形或文件进行复制、剪切、粘贴等操作。
【视图】：控制图形显示。
【插入】：嵌入或链接图形类命令。
【格式】：设定图形环境、格式及图元特性。
【工具】：调用绘图工具类命令。
【绘图】：调用绘制各种二维或三维图元类命令。
【标注】：用于尺寸标注。
3.工具栏
在AutoCAD 2006中提供了几十个已命名的工具栏，利用这些工具栏可方便地实现各种操作，是代替菜单命令的另一种简便工具。每个工具栏分别包含数量不等的工具。
在系统默认状态下，AutoCAD 2006的操作界面中将显示【标准】、【对象特性】、【绘图】、【样式】、【修改】等5个预设工具栏并处于打开状态。在AutoCAD窗口中工具栏以浮动方式放置，用户可以在窗口中任意拖动工具栏，将其放置在任意位置，还可以根据需要显示或隐藏工具栏，打开工具栏的途径有两种：
●【视图】→【工具栏】。
●把光标置于工具栏之上按鼠标右键调出工具栏，如图1-4所示。
(1) 标准工具栏。利用工具栏来调用命令和进行操作是最直观、最方便的方法。因此，熟悉各个图标的含义非常重要，如图1-5所示。
(2) 其他工具栏。AutoCAD 2006的初始界面上除标准工具栏之外还有绘图工具栏、修剪工具栏以及控制图层、颜色、线型、文字等对象特性工具栏，如图1-6所示。在后面章节将具体介绍各工具栏的调用方式与操作方法。
4.绘图区
绘图区是用来画图的虚拟图纸，用户所做的一切工作(如绘制图形、输入文本及进行尺寸标注等)均可在该窗口中得以体现。该窗口内的选项卡用于图形输出时模型空间“模型”和图纸空间“布局1”(或“布局2”)的切换。
绘图窗口左下方的L形箭头轮廓，是用户坐标系(UCS)图标，它指示了绘图的方位。三维绘图在很大程度上依赖于这个图标。图标上的“X”和“Y”指出了图形的X轴和Y轴方向，“W”说明用户正在使用的是世界坐标系(World Coordinate System)。
5.滚动条
滚动条是标准的基本窗口操作，与其他软件中的滚动条作用相同。
6.命令提示区
命令提示区显示操作信息，在命令提示符下直接输入命令便可进行操作。此区默认显示三行，区域的大小可改变，具体操作方法为：将光标移动到区域框边缘，此时光标变成上下箭头样式，单击鼠标左键不放，上下拖动。将光标指向命令行的左端，按住左键可以将它拖动到其他位置，成为浮动窗口，如图1-7所示。
当命令行处于浮动状态时，在其标题栏上右击并从弹出的菜单中选择【透明】命令，即可打开【透明】对话框，拖动其中的滑块可以设置窗口的透明度，如图1-8所示。当“透明级别”更多时，用户可以看到位于命令行窗口下面的图形。
7.状态栏
状态栏位于AutoCAD 2006主窗口的最底部，用来显示当前的状态或提示。状态栏左侧显示的即为十字光标当前的坐标位置，右侧则显示辅助绘图的几个功能按钮，如图1-9所示。
在状态栏上包含了【捕捉】、【栅格】、【正交】、【极轴】、【对象捕捉】、【对象追踪】、【DYN】、【线宽】、【模型】或【图纸】等9个功能按钮，单击一次这些功能按钮，将切换一次状态。状态栏中各项的功能如下。
【捕捉】：开启或关闭捕捉功能。打开捕捉设置之后，光标只能在X轴、Y轴或极轴方向移动固定的距离，即精确移动。可单击【工具】→【草图设置】命令，在【草图设置】对话框的【捕捉和栅格】选项卡中设置X轴、Y轴和极轴捕捉间距，如图1-10所示。
【栅格】：激活栅格显示功能后屏幕上将会布满小点。其中，栅格的X轴和Y轴间距也可通过【草图设置】对话框的【捕捉和栅格】选项卡进行设置。
【正交】：激活正交模式之后将只能绘制垂直直线或水平直线。
【极轴】：激活极轴追踪模式之后，在绘制图形时将根据设置显示一条追踪线，用户可在
【对象捕捉】：利用对象捕捉功能可自动捕捉决定几何对象形状和方位的关键点。在【草图设置】对话框的【对象捕捉】选项卡中可设置对象捕捉模式。
【对象追踪】：通过捕捉对象上的关键点并沿正交方向或极轴方向拖动光标，即可显示光标当前位置与捕捉点之间的相对关系。找到符合要求的点后直接单击即可。
【线宽】：在绘图时如果为图层和所绘图形设置了不同线宽，即可激活【线宽】命令，在屏幕上显示线宽，以显示各种不同线宽的对象。
【模型】或【图纸】：此按钮可实现在模型空间和图纸空间进行切换。处于模型空间时，图1-13　【状态托盘设置】对话框
用户可以对图形进行编辑
