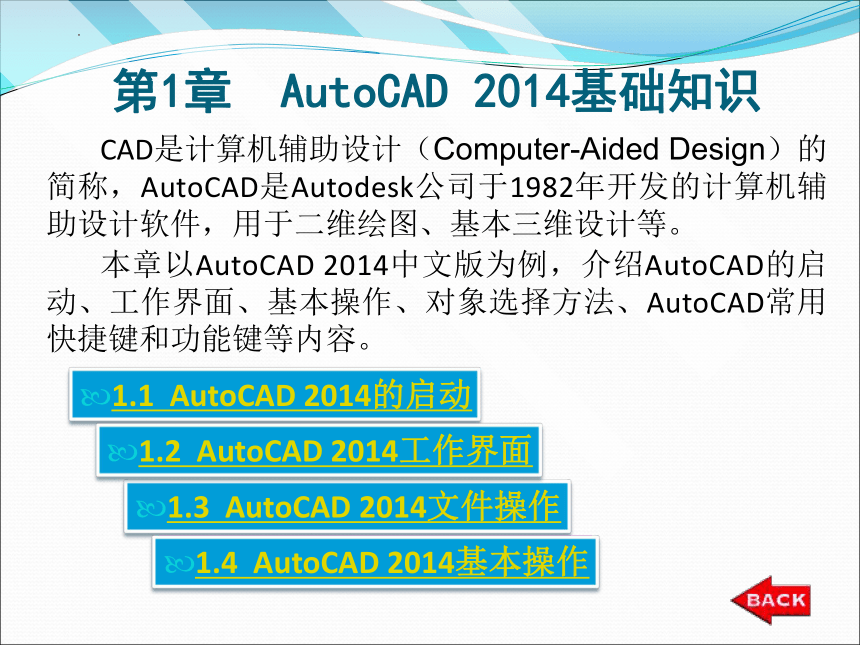

第1章 AutoCAD 2014基础知识
CAD是计算机辅助设计（Computer-Aided Design）的简称，AutoCAD是Autodesk公司于1982年开发的计算机辅助设计软件，用于二维绘图、基本三维设计等。
本章以AutoCAD 2014中文版为例，介绍AutoCAD的启动、工作界面、基本操作、对象选择方法、AutoCAD常用快捷键和功能键等内容。
1.1 AutoCAD 2014的启动
1.3 AutoCAD 2014文件操作
1.2 AutoCAD 2014工作界面
1.4 AutoCAD 2014基本操作

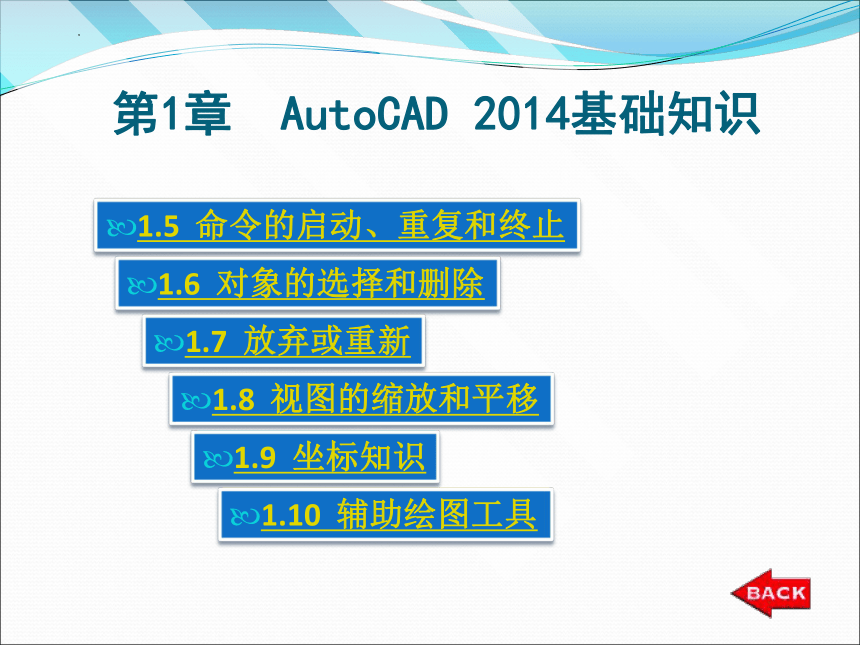

第1章 AutoCAD 2014基础知识
1.5 命令的启动、重复和终止
1.6 对象的选择和删除
1.7 放弃或重新
1.8 视图的缩放和平移
1.9 坐标知识
1.10 辅助绘图工具
1.1 AutoCAD 2014的启动

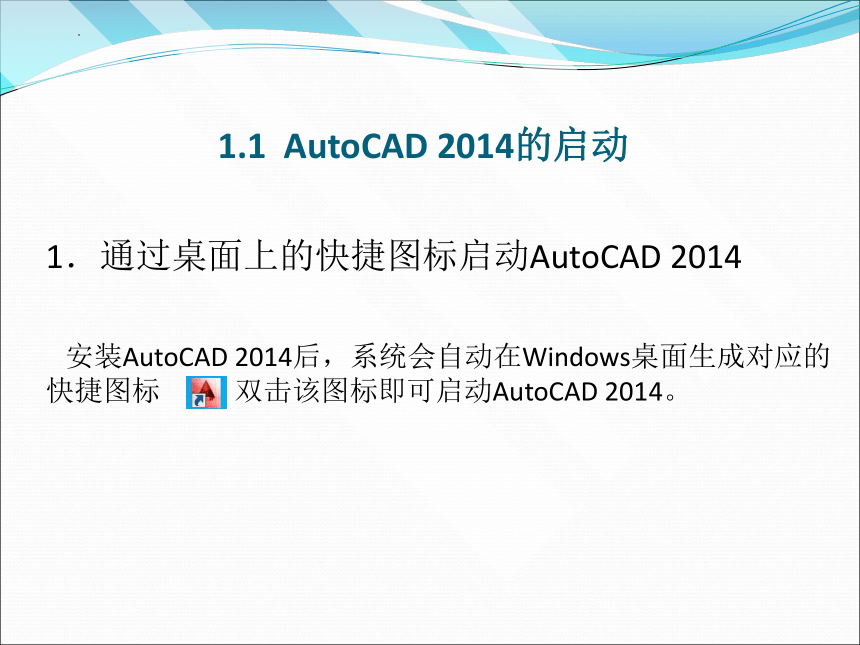

1．通过桌面上的快捷图标启动AutoCAD 2014
安装AutoCAD 2014后，系统会自动在Windows桌面生成对应的快捷图标 ，双击该图标即可启动AutoCAD 2014。
1.1 AutoCAD 2014的启动

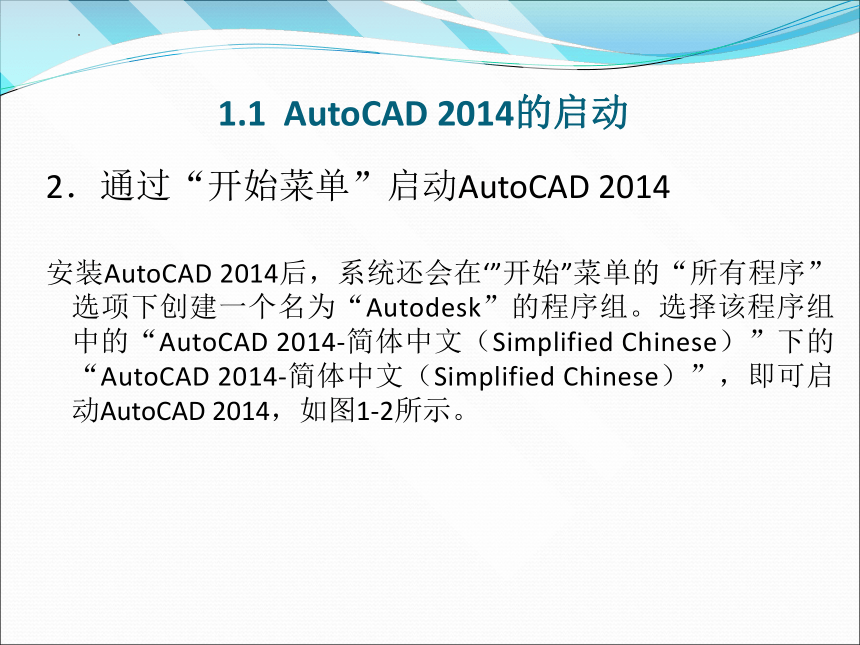

2．通过“开始菜单”启动AutoCAD 2014

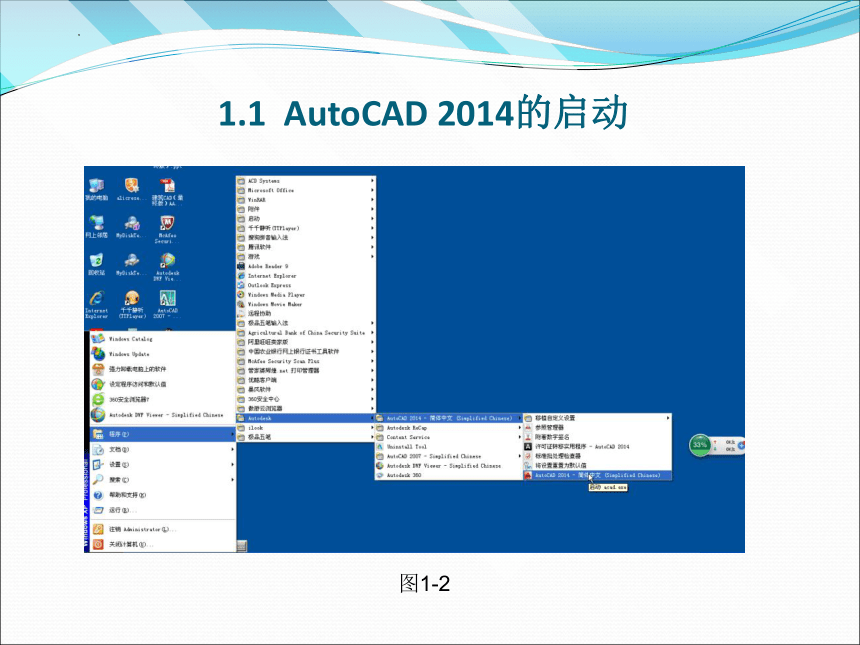

安装AutoCAD 2014后，系统还会在‘”开始”菜单的“所有程序”选项下创建一个名为“Autodesk”的程序组。选择该程序组中的“AutoCAD 2014-简体中文（Simplified Chinese）”下的“AutoCAD 2014-简体中文（Simplified Chinese）”，即可启动AutoCAD 2014，如图1-2所示。
1.1 AutoCAD 2014的启动
图1-2

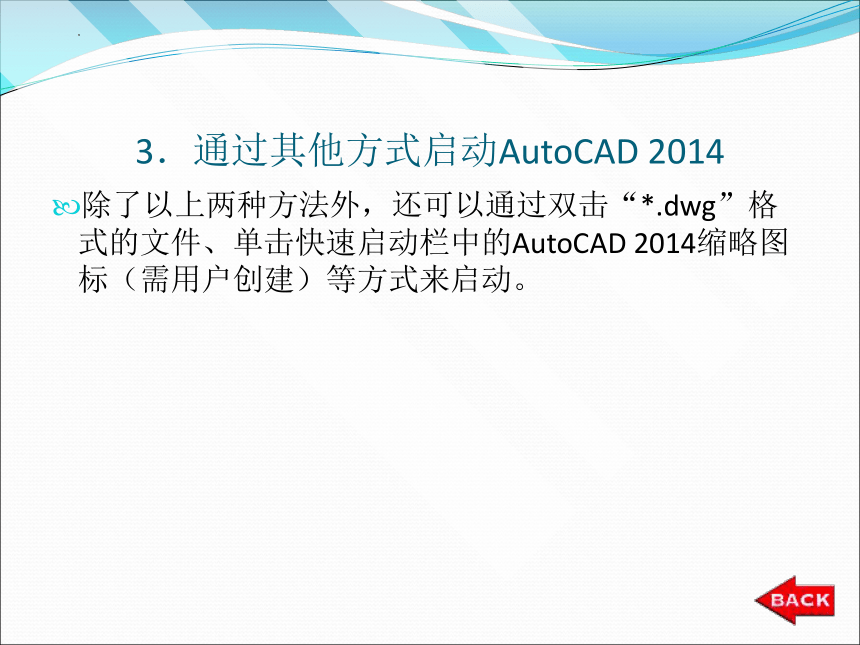

3．通过其他方式启动AutoCAD 2014
除了以上两种方法外，还可以通过双击“*.dwg”格式的文件、单击快速启动栏中的AutoCAD 2014缩略图标（需用户创建）等方式来启动。

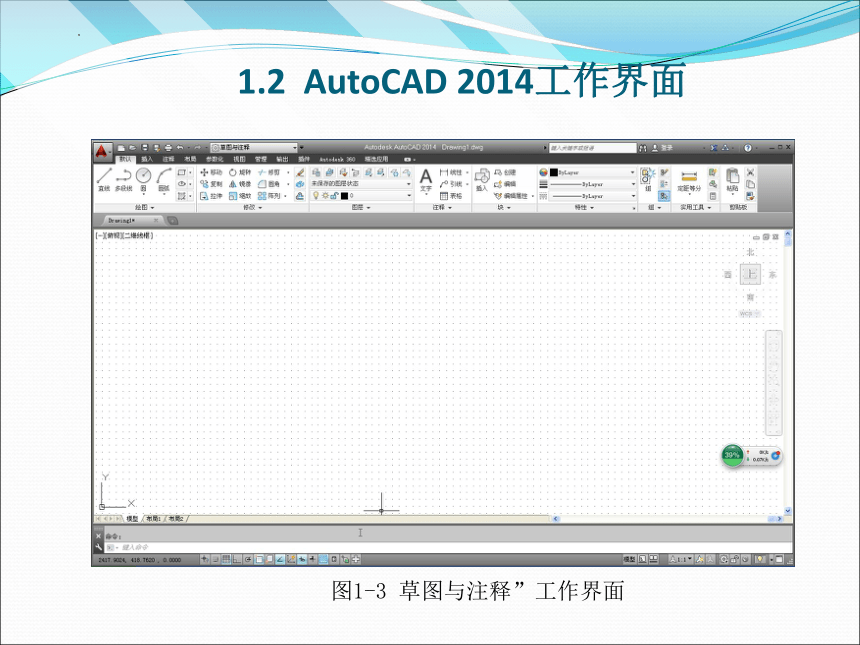

图1-3 草图与注释”工作界面
1.2 AutoCAD 2014工作界面
1.2 AutoCAD 2014工作界面
图1-4 经典工作界面工作界面
1.2 AutoCAD 2014工作界面
1.2.1 标题栏
如同所有标准的Windows应用程序界面一样，标题栏显示当前图形文件的名称。正常情况下，程序按默认情况启动后，程序自动为新图形文件暂时命名为“Drawing.1”。
1.2.2 菜单栏
菜单栏在窗口的第2行，AutoCAD 2014提供了“文件”“编辑”“视图”“插入”“格式”“工具”“绘图”“标注”“修改”“参数”“窗口”“帮助”12个一级下拉菜单项。
1.2 AutoCAD 2014工作界面
1.2.3 工具栏
工具栏由若干个直观的工具图标按钮组成，每个按钮代表一个命令。用鼠标单击图标按钮就可以执行相应的命令操作。
AutoCAD 2014共提供了35个工具栏，标准的AutoCAD 2014界面，提供了使用频率较高的“标准”“样式”“图层”“对象特性”“绘图”“修改”“工作空间”“绘图次序”8个工具栏。
1.2.4 绘图窗口
AutoCAD工作界面上最大的空白区域就是绘图窗口。绘图窗口用于绘制图形和显示图形，它类似于手工绘图的图纸，用户只能在此窗口区域进行绘图工作。
1.2 AutoCAD 2014工作界面
1.2.5 命令窗口
命令窗口位于绘图窗口下端，是用户与AutoCAD进行对话的窗口。
命令窗口分为历史命令窗口和命令行两部分。默认时，命令行窗口显示为3行，顶部两部为历史命令窗口，最下面一行为命令行，它们之间一条细实线分隔，如图1-9所示。
图1-9 命令行窗口
按F2键可将命令文本窗口（见图1-10）激活，它可以帮助用户查询命令的历史记录。再次按F2键，命令文本窗口即可消失。
1.2 AutoCAD 2014工作界面
1.2. 6 状态栏
状态栏位于AutoCAD程序窗口的最下端，如图1-11所示。该栏可以分为三个区域，坐标显示区、功能按钮区以及工具栏/窗口位置设定按钮。
图1-11 状态栏
功能按钮区由15个绘图辅助控制按钮组成。单击鼠标左键可使按钮凹下或凸起，当按钮凹下时表示访功能处于“激活”状态，反之按钮凸起则表示“关闭”状态。
1.2 AutoCAD 2014工作界面
1.2.7 模型/布局选项卡
模型/布局选项卡位于绘图窗口底部。“模型”和“布局”分别对应AutoCAD中的“模型空间”和“图纸空间”，单击“模型/布局”选项卡可快速地在模型空间和图纸空间进行切换。
AutoCAD图形的绘制和编辑是在“模型空间”内完成的。“图纸空间”只用于创建打印布局。
1.2 AutoCAD 2014工作界面
1.2. 8 屏幕菜单
1.2.9 用户界面的修改
1．修改图形窗口中的十字光标大小，如图1-14
2．修改绘图窗口背景颜色，如图1-14
图1-14
图1-16
