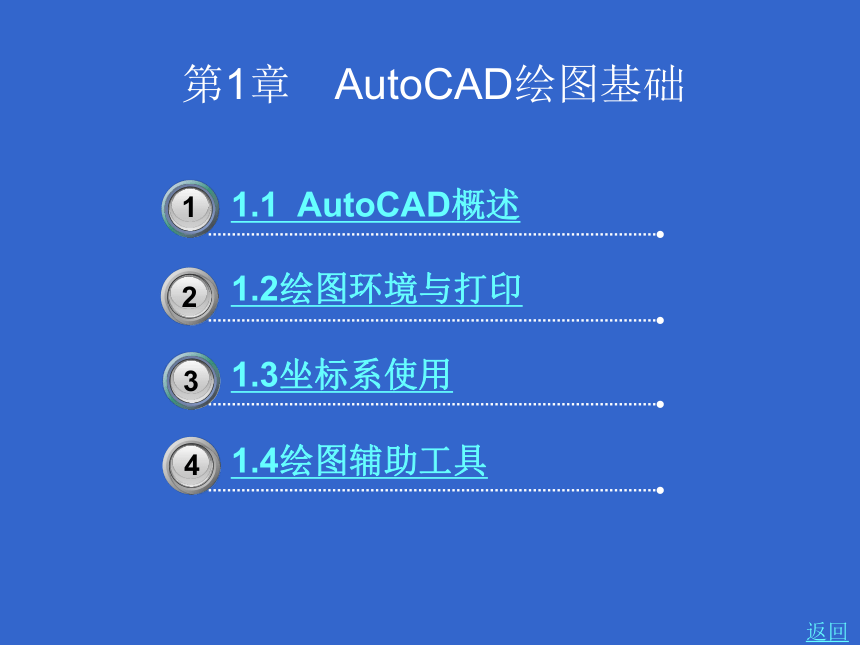

第1章　AutoCAD绘图基础
1
2
4
3
3
1.1 AutoCAD概述
1.2绘图环境与打印
1.3坐标系使用
1.4绘图辅助工具
返回

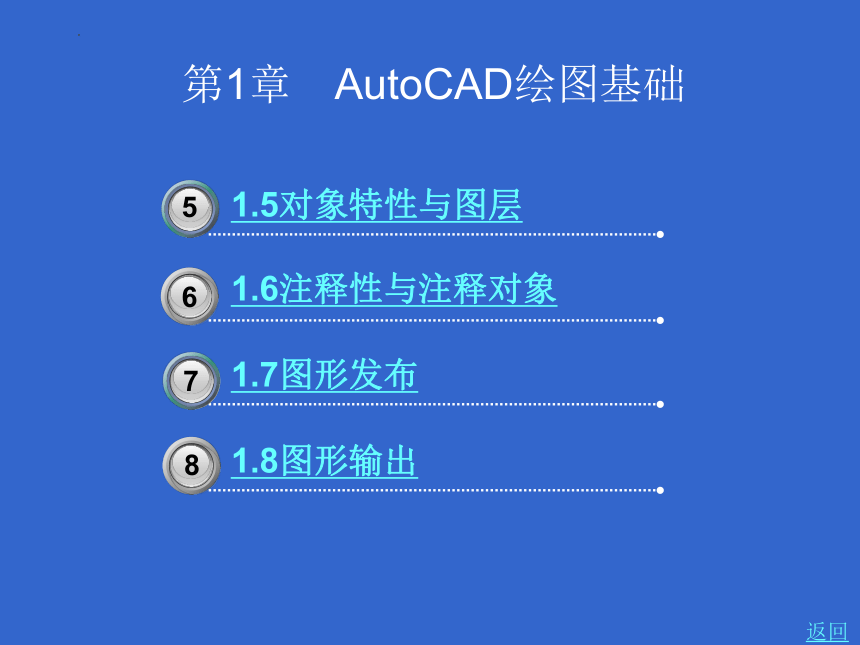

第1章　AutoCAD绘图基础
5
6
8
3
7
1.5对象特性与图层
1.6注释性与注释对象
1.7图形发布
1.8图形输出
返回
1.1　AutoCAD概述

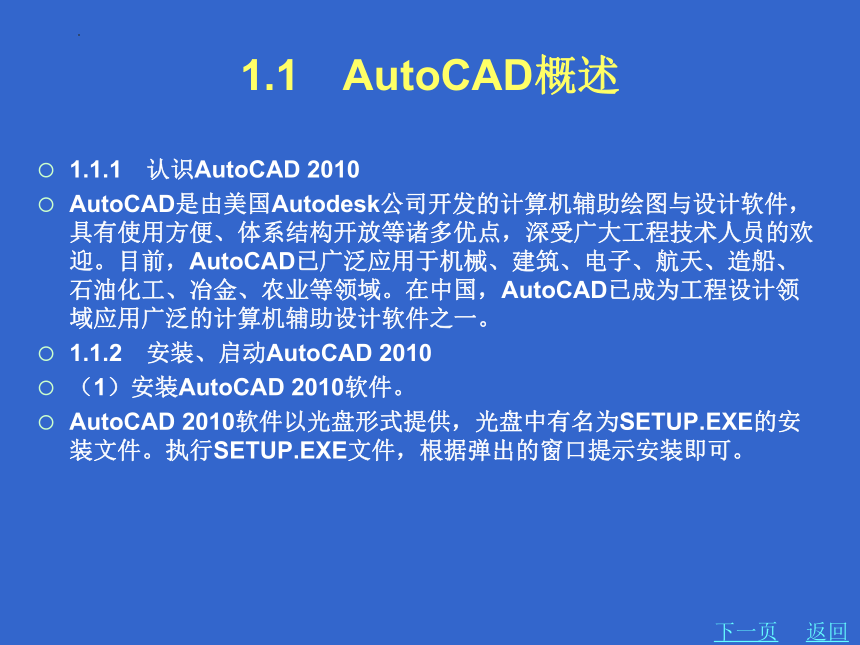

1.1.1　认识AutoCAD 2010
AutoCAD是由美国Autodesk公司开发的计算机辅助绘图与设计软件，具有使用方便、体系结构开放等诸多优点，深受广大工程技术人员的欢迎。目前，AutoCAD已广泛应用于机械、建筑、电子、航天、造船、石油化工、冶金、农业等领域。在中国，AutoCAD已成为工程设计领域应用广泛的计算机辅助设计软件之一。
1.1.2　安装、启动AutoCAD 2010
（1）安装AutoCAD 2010软件。
AutoCAD 2010软件以光盘形式提供，光盘中有名为SETUP.EXE的安装文件。执行SETUP.EXE文件，根据弹出的窗口提示安装即可。
下一页
返回
1.1　AutoCAD概述

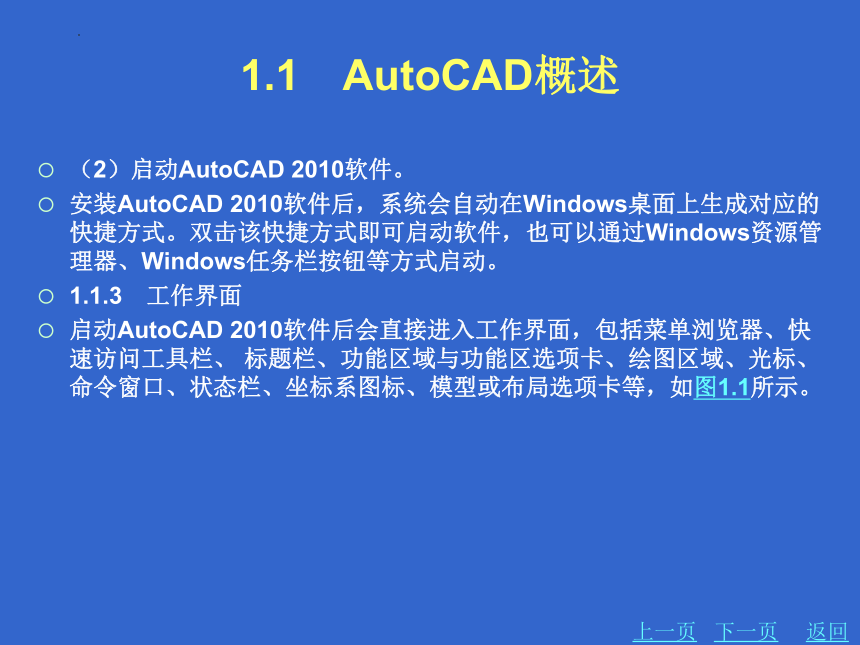

（2）启动AutoCAD 2010软件。
安装AutoCAD 2010软件后，系统会自动在Windows桌面上生成对应的快捷方式。双击该快捷方式即可启动软件，也可以通过Windows资源管理器、Windows任务栏按钮等方式启动。
1.1.3　工作界面
启动AutoCAD 2010软件后会直接进入工作界面，包括菜单浏览器、快速访问工具栏、 标题栏、功能区域与功能区选项卡、绘图区域、光标、命令窗口、状态栏、坐标系图标、模型或布局选项卡等，如图1.1所示。
上一页
下一页
返回
1.1　AutoCAD概述

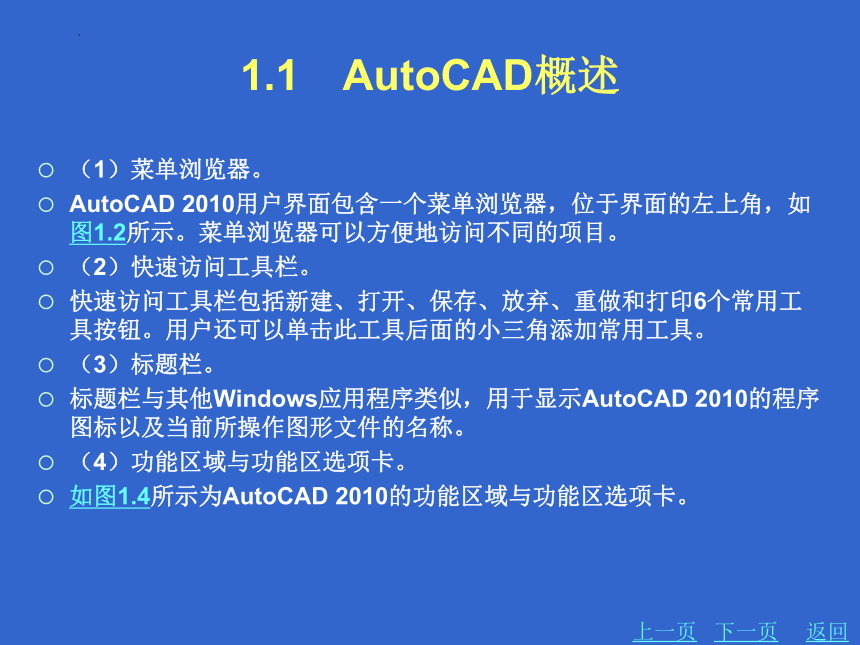

（1）菜单浏览器。
AutoCAD 2010用户界面包含一个菜单浏览器，位于界面的左上角，如图1.2所示。菜单浏览器可以方便地访问不同的项目。
（2）快速访问工具栏。
快速访问工具栏包括新建、打开、保存、放弃、重做和打印6个常用工具按钮。用户还可以单击此工具后面的小三角添加常用工具。
（3）标题栏。
标题栏与其他Windows应用程序类似，用于显示AutoCAD 2010的程序图标以及当前所操作图形文件的名称。
（4）功能区域与功能区选项卡。
如图1.4所示为AutoCAD 2010的功能区域与功能区选项卡。
上一页
下一页
返回
1.1　AutoCAD概述

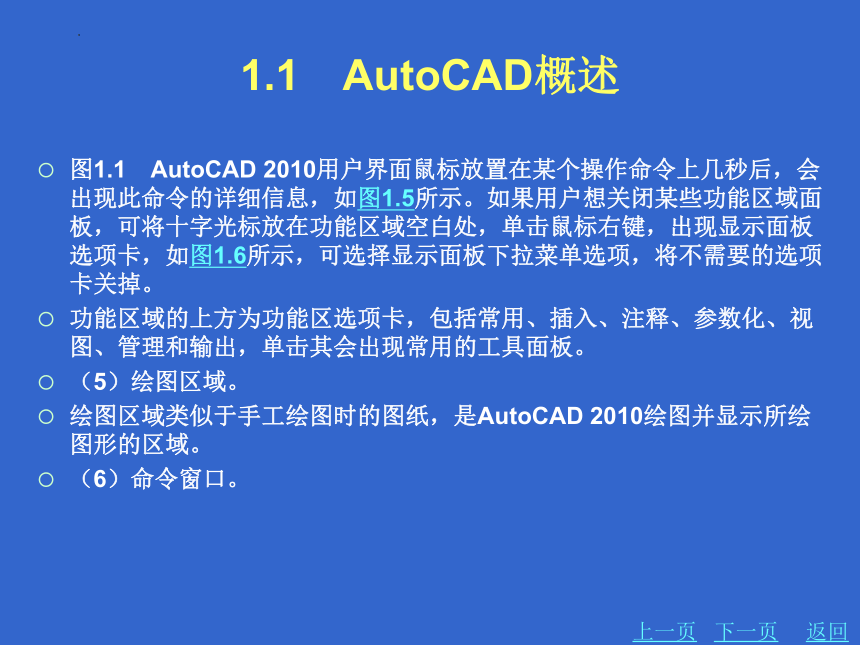

图1.1　AutoCAD 2010用户界面鼠标放置在某个操作命令上几秒后，会出现此命令的详细信息，如图1.5所示。如果用户想关闭某些功能区域面板，可将十字光标放在功能区域空白处，单击鼠标右键，出现显示面板选项卡，如图1.6所示，可选择显示面板下拉菜单选项，将不需要的选项卡关掉。
功能区域的上方为功能区选项卡，包括常用、插入、注释、参数化、视图、管理和输出，单击其会出现常用的工具面板。
（5）绘图区域。
绘图区域类似于手工绘图时的图纸，是AutoCAD 2010绘图并显示所绘图形的区域。
（6）命令窗口。
上一页
下一页
返回

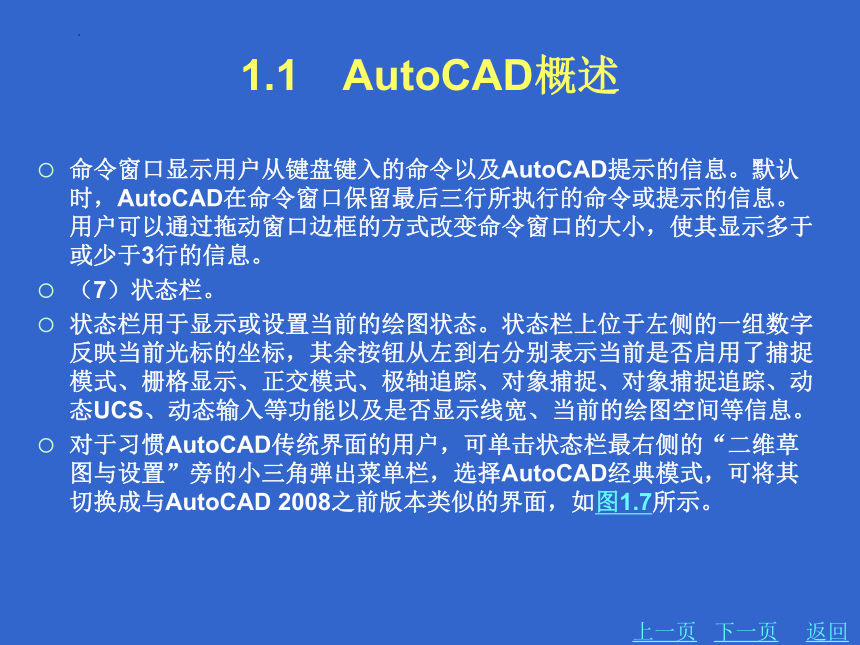

1.1　AutoCAD概述
命令窗口显示用户从键盘键入的命令以及AutoCAD提示的信息。默认时，AutoCAD在命令窗口保留最后三行所执行的命令或提示的信息。用户可以通过拖动窗口边框的方式改变命令窗口的大小，使其显示多于或少于3行的信息。
（7）状态栏。
状态栏用于显示或设置当前的绘图状态。状态栏上位于左侧的一组数字反映当前光标的坐标，其余按钮从左到右分别表示当前是否启用了捕捉模式、栅格显示、正交模式、极轴追踪、对象捕捉、对象捕捉追踪、动态UCS、动态输入等功能以及是否显示线宽、当前的绘图空间等信息。
对于习惯AutoCAD传统界面的用户，可单击状态栏最右侧的“二维草图与设置”旁的小三角弹出菜单栏，选择AutoCAD经典模式，可将其切换成与AutoCAD 2008之前版本类似的界面，如图1.7所示。
上一页
下一页
返回
1.1　AutoCAD概述

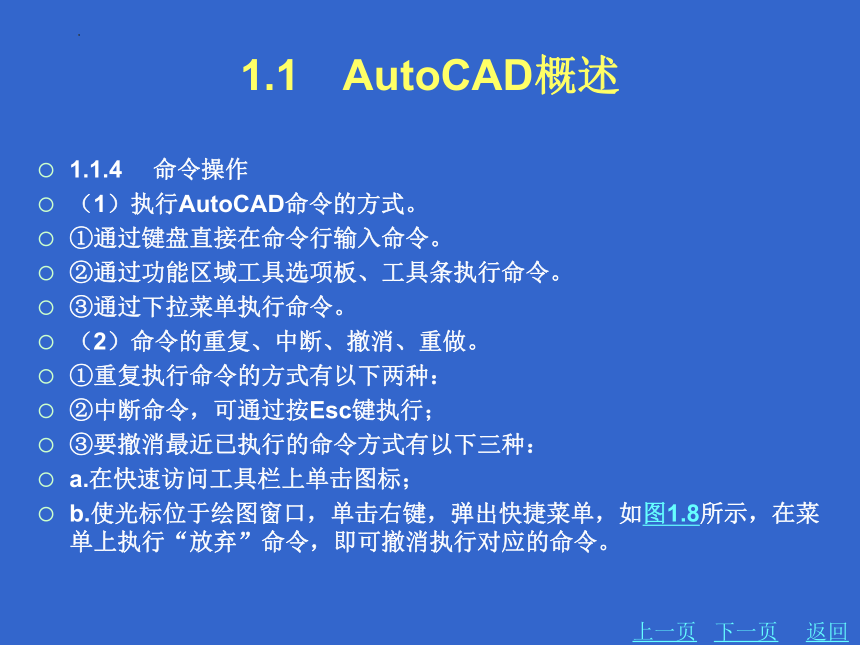

1.1.4 　命令操作
（1）执行AutoCAD命令的方式。
①通过键盘直接在命令行输入命令。
②通过功能区域工具选项板、工具条执行命令。
③通过下拉菜单执行命令。
（2）命令的重复、中断、撤消、重做。
①重复执行命令的方式有以下两种：
②中断命令，可通过按Esc键执行；
③要撤消最近已执行的命令方式有以下三种：
a.在快速访问工具栏上单击图标；
b.使光标位于绘图窗口，单击右键，弹出快捷菜单，如图1.8所示，在菜单上执行“放弃”命令，即可撤消执行对应的命令。
上一页
下一页
返回
1.1　AutoCAD概述

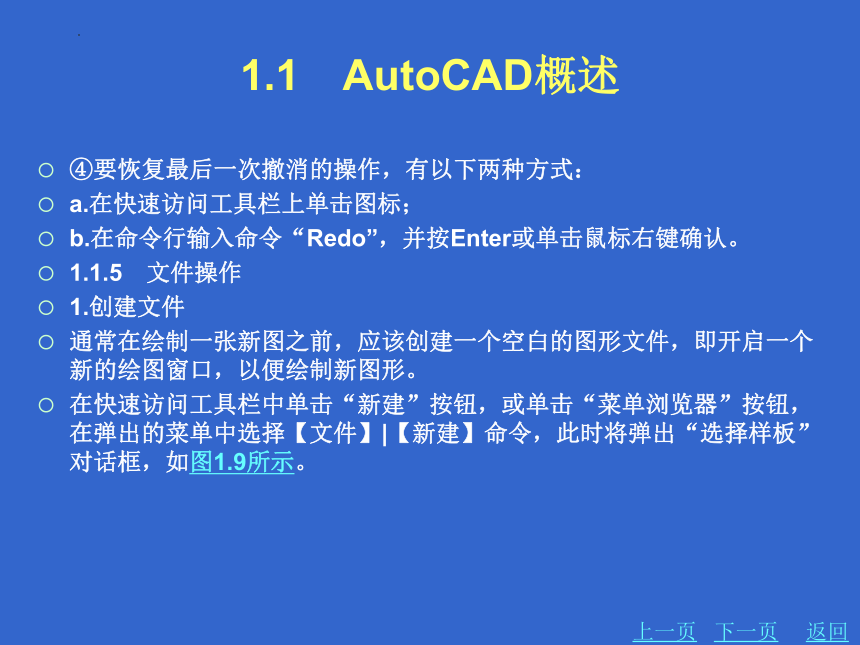

④要恢复最后一次撤消的操作，有以下两种方式：
a.在快速访问工具栏上单击图标；
b.在命令行输入命令“Redo”，并按Enter或单击鼠标右键确认。
1.1.5　文件操作
1.创建文件
通常在绘制一张新图之前，应该创建一个空白的图形文件，即开启一个新的绘图窗口，以便绘制新图形。
在快速访问工具栏中单击“新建”按钮，或单击“菜单浏览器”按钮，在弹出的菜单中选择【文件】|【新建】命令，此时将弹出“选择样板”对话框，如图1.9所示。
上一页
下一页
返回
1.1　AutoCAD概述

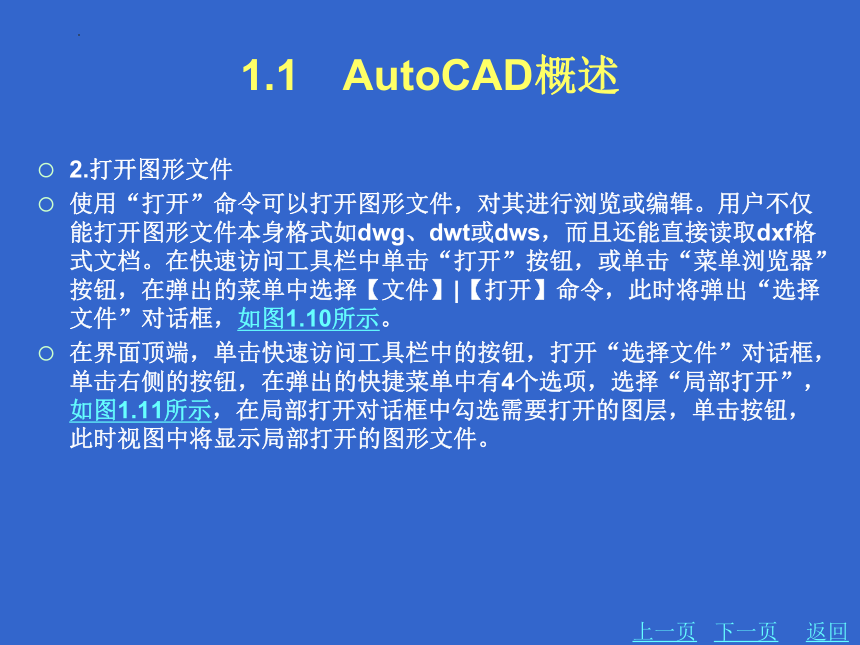

2.打开图形文件
使用“打开”命令可以打开图形文件，对其进行浏览或编辑。用户不仅能打开图形文件本身格式如dwg、dwt或dws，而且还能直接读取dxf格式文档。在快速访问工具栏中单击“打开”按钮，或单击“菜单浏览器”按钮，在弹出的菜单中选择【文件】|【打开】命令，此时将弹出“选择文件”对话框，如图1.10所示。
在界面顶端，单击快速访问工具栏中的按钮，打开“选择文件”对话框，单击右侧的按钮，在弹出的快捷菜单中有4个选项，选择“局部打开”，如图1.11所示，在局部打开对话框中勾选需要打开的图层，单击按钮，此时视图中将显示局部打开的图形文件。
上一页
下一页
返回
1.1　AutoCAD概述

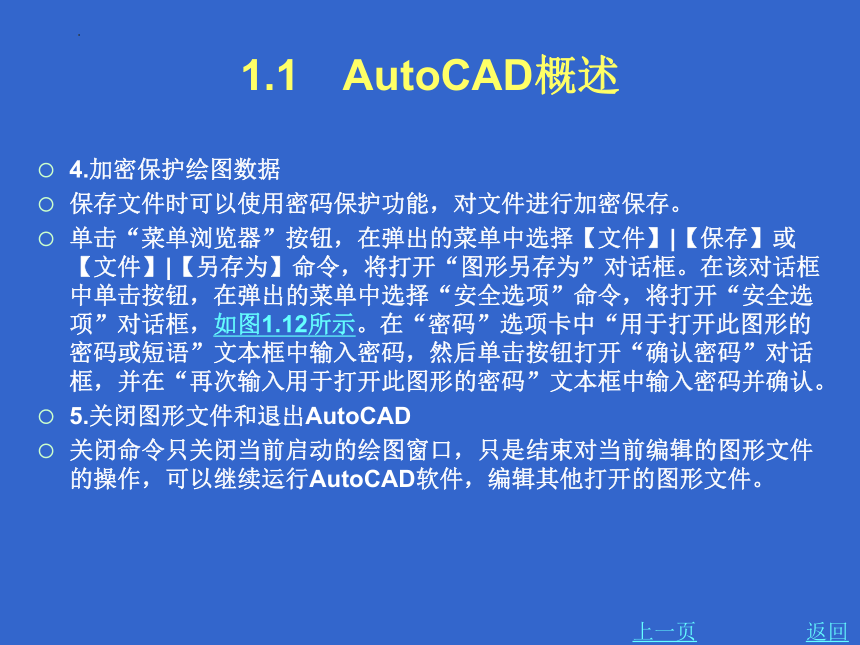

4.加密保护绘图数据
保存文件时可以使用密码保护功能，对文件进行加密保存。
单击“菜单浏览器”按钮，在弹出的菜单中选择【文件】|【保存】或【文件】|【另存为】命令，将打开“图形另存为”对话框。在该对话框中单击按钮，在弹出的菜单中选择“安全选项”命令，将打开“安全选项”对话框，如图1.12所示。在“密码”选项卡中“用于打开此图形的密码或短语”文本框中输入密码，然后单击按钮打开“确认密码”对话框，并在“再次输入用于打开此图形的密码”文本框中输入密码并确认。
5.关闭图形文件和退出AutoCAD
关闭命令只关闭当前启动的绘图窗口，只是结束对当前编辑的图形文件的操作，可以继续运行AutoCAD软件，编辑其他打开的图形文件。
上一页
返回

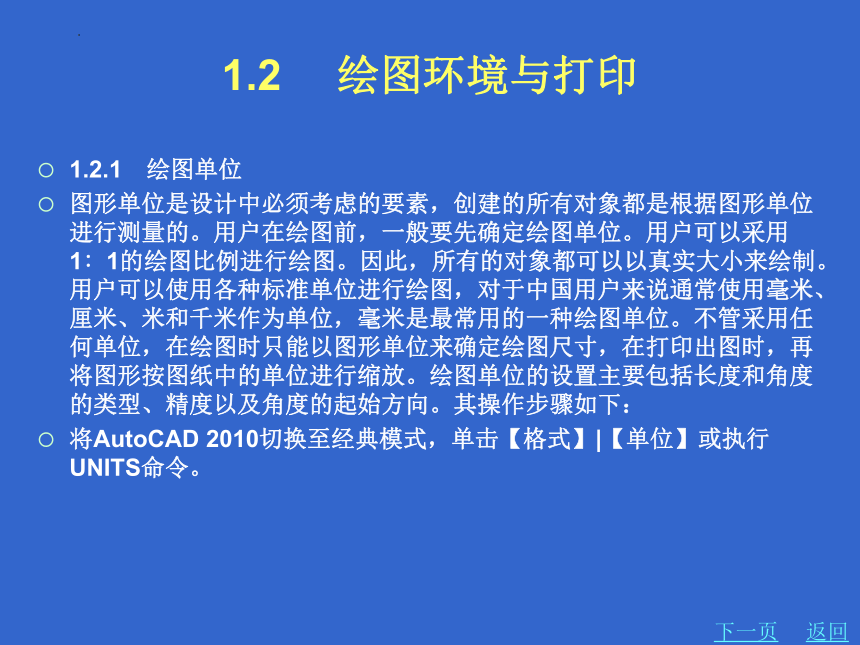

1.2　 绘图环境与打印
1.2.1　绘图单位
图形单位是设计中必须考虑的要素，创建的所有对象都是根据图形单位进行测量的。用户在绘图前，一般要先确定绘图单位。用户可以采用1∶1的绘图比例进行绘图。因此，所有的对象都可以以真实大小来绘制。用户可以使用各种标准单位进行绘图，对于中国用户来说通常使用毫米、厘米、米和千米作为单位，毫米是最常用的一种绘图单位。不管采用任何单位，在绘图时只能以图形单位来确定绘图尺寸，在打印出图时，再将图形按图纸中的单位进行缩放。绘图单位的设置主要包括长度和角度的类型、精度以及角度的起始方向。其操作步骤如下：
将AutoCAD 2010切换至经典模式，单击【格式】|【单位】或执行UNITS命令。
下一页
返回
1.2　 绘图环境与打印
屏幕弹出“图形单位”对话框，如图1.13所示。
（1）在“长度”选项组中，可以设置图形的长度单位类型和精度，各选项的功能如下：
（2）在“角度”选项组中，可以设置角度单位的格式类型，各选项的功能如下：
（3）“插入时的缩放单位”用于缩放插入内容的单位，单击下拉列表右边的下拉按钮，可以从下拉列表框中选择缩放图形的单位，如毫米、英寸、码、厘米、米等。
（4）单击“方向”按钮，弹出如图1.13右侧所示的“方向控制”对话框，在对话框中可以设置“基准角度（B）”的方向。在AutoCAD的默认设置中，B方向是指向右（亦即正东）的方向，逆时针方向为角度增加的正方向。
上一页
下一页
返回
1.2　 绘图环境与打印
（5）“光源”选项组用于设置当前图形中光度控制光源强度的测量单位，下拉列表中提供了“国际”、“美国”和“常规”3种测量单位。
1.2.2　图形界限
AutoCAD绘图的区域是一个无限大的空间。一般来说，用户可不进行设置，直接绘制图形即可。在特殊情况下，为了绘图的实际需要，可设定绘图的有效区域，确保所绘制的图形在某一特定的区域。
命令：limits
命令行将出现提示“指定左下角点或[开（ON）／关（OFF）]<0.0000，0.0000>：”，如图1.14所示，通常不改变图形界限左下角点的位置。提示“指定右上角点<420.0000，297.0000>：”时则直接按Enter键，即设置国标A3图幅的图形界限，用户也可根据自己所绘图形的尺寸进行合理的设置。
上一页
下一页
返回
1.2　 绘图环境与打印
（1）“开”选项——表示打开绘图界限检查，如果所绘图形超出了图形界限，则系统不绘制图形并给出提示信息；
（2）“关”选项——表示关闭绘图界限检查。
1.2.3　其他参数选项
设置绘图环境各项参数，可选择【工具】|【选项】命令或执行OP命令，将打开“选项”对话框，在该对话框中包含“文件”、“显示”、“打开和保存”、“打印和发布”、“系统”、“用户系统配置”、“草图”、“三维建模”、“选择集”和“配置”10个选项卡，如图1.15所示。
（1）“文件”选项卡。
在“文件”选项卡中，可以配置系统搜索支持文件、驱动程序以及其他文件的搜索路径、文件名和文件的位置等。
上一页
下一页
返回
1.2　 绘图环境与打印
（2）“显示”选项卡。
在“显示”选项卡中，可以自定义系统的显示，包括设置窗口元素、布局元素、显示精度、显示性能、十字光标大小和深入度控制，共6项属性。
（3）“打开和保存”选项卡。
使用“打开和保存”选项卡可以设置打开和保存图形文件的有关参数，包括文件保存、文件安全措施、文件打开、外部参照和ObjectARX应用程序，共5个属性。
（4）“打印和发布”选项卡。
“打印和发布”选项卡用来设置打印设备、打印警告、打印质量、打印图样以及后台打印等项目。
上一页
下一页
返回
1.2　 绘图环境与打印
（5）“系统”选项卡。
“系统”选项卡用来设置与AutoCAD系统有关的参数，如三维性能、当前定点设备、布局重生成选项、数据库连接选项、是否显示OLE特性对话框、是否显示所有警告信息、是否检查网络连接
以及是否允许长符号名等。
（6）“用户系统配置”选项卡。
（7）“草图”选项卡。
（8）“三维建模”选项卡。
上一页
下一页
返回
1.2　 绘图环境与打印
1.2.4 　绘图空间与打印
AutoCAD中有两个绘图空间：一为模型空间；二为图纸空间。
模型空间是AutoCAD中基本的绘图空间，绘制好的图形所见即为所得。
1.模型空间与打印
图1.16为模型空间，选项卡左下角的“模型”选项已激活。在模型空间中打印图形时，可执行
如下的命令：
执行下拉菜单命令【文件】|【打印】；
命令：Plot。
上一页
下一页
返回
1.2　 绘图环境与打印
执行打印命令后，显示的界面如图1.17所示。
打印前还需确定以下选项：
（1）选定打印机。
（2）选定打印比例，按实际的图纸比例，并结合绘图比例确定。
（3）选定打印区域，有窗口、图型界限、显示3个选项。
（4）选定打印样式表，这是AutoCAD打印控制的操作，即用户可以按照对象颜色的不同管理各类对象的打印效果，最终的结果可以与绘图时对象的特性（如颜色、线型、线宽）一致，也可以不一致；换句话说，打印样式与绘图时的设置可以没有丝毫关系，
上一页
下一页
返回
1.2　 绘图环境与打印
打印样式可以充分发挥作用的前提是绘图时严格执行图层的规矩（即对同一类对象需具有一致的颜色），且某对象不得临时修改特性，如一条轴线在A层上（设定为红色），后期在A层上绘制了一条轴线，但临时通过工具条特性修改为白色，那么在最后的打印环节，使用打印样式能实现对所有红色的轴线打印成点画线的目的，但白色的轴线不会被打印为点画线。
一般情况下，对于AutoCAD的普通用户，可选择monochrome.ctb样式表，在默认情况下，该样式中所有颜色的对象均打印成黑色，线型为对象的线型、对象的线宽。实践中，用户还可以结合自己的情况进行修改，如图1.18所示。
此外，打印时，还可对打印偏移、打印质量等选项进行设定。
2.图纸空间与打印如图1.19所示为图纸空间中显示的图形，选项卡的“布局1”选项卡已激活，白色区域为图纸
上一页
下一页
返回
1.2　 绘图环境与打印
的轮廓，即实际图纸尺寸的大小（可类比Word文档中看到的纸张页面）。长虚线代表图纸的可打印范围；已选中的短虚线为该视口的边界线，可以是矩形、圆或封闭的多边形，其显示比例可根据用户的需要设定。
命令Chspace可以把图纸空间的对象（如图形、文字等）转移到模型空间，既保持相对位置不变，还可以根据视口比例进行缩放。比如视口比例1∶100，在图纸空间中字高为5的文字，把它转移到模型空间后，既保持文字与其他对象的相对位置，又将字高改为5×100＝500。
首次进入图纸空间或新建布局时，会出现“页面设置管理器”，单击“新建”，进入下一界面——布局设置，可对图纸空间进行图纸大小、打印样式的设置，如图1.20所示，类似图1.17中的设置，不同之处在于布局中打印比例常需设定为1∶1。
上一页
下一页
返回
1.2　 绘图环境与打印
在图纸空间中，与视口有关的操作和命令如下：
（1）新建视口命令。
视口命令只能在图纸空间中使用，可通过以下三种方式执行：
执行菜单命令【视图】|【视口】|【单个视口】；
单击视口工具条；
命令：_vports。
命令：_vports↙
（2）视口的编辑。
通过双击视口区域即可激活视口，可直接对图形进行修改，结束后，在视口区域外双击即可结束视口的编辑状态。
上一页
下一页
返回
1.2　 绘图环境与打印
视口的显示比例需要修改时，可将视口线选中，然后在如图1.21所示的视口工具条中选定所需的比例即可；或通过选中视口线，执行“_properties”命令，弹出特性选项板，修改显示比例或自定义比例，同时亦可进行视口的锁定等操作。
（3）多视口的应用。
在图纸空间中，应用不同显示比例的视口可实现多个不同打印比例图形的布置，如主图打印比例为1∶100，创建一个视口；详图打印比例为1∶20，再创建另一个视口，详细的用法见第7章中的说明和应用。
（4）视口的最大化、最小化。
选中视口边框线后，可通过状态栏中的单击按钮进行视口的最大化操作，即回到模型空间中进行图形的编辑，操作完成后同样点单击按钮返回到视口的初始状态，即最小化操作。相应的命令操作，视口最大化命令：vpmax，视口最小化命令：vpmin，且只能在图纸空间中使用。
上一页
下一页
返回
1.2　 绘图环境与打印
（5）视口中图层的独立性。
在AutoCAD 2010中，配合图层的管理功能，可实现不同视口内图层的开/关功能，以满足实际的需要，如建筑平面图视口中需要关闭尺寸标注图层，将不会影响其他视口中的图层，如立面图视口中的尺寸标注图层。
1.2.5　将设置好的图形保存为样板文件
在完成上述绘图环境的设置后，就可以开始绘制图形了。如果每次绘图前都需要重复这些设置，是很烦琐的工作。为了方便交流、统一操作且符合建筑工程制图规范要求，在AutoCAD中可以将设置的绘图环境保存为样板文件。
上一页
下一页
返回
1.2　 绘图环境与打印
在实际操作中，可单击快速访问工具栏中的“另存为”下拉菜单中“ AutoCAD图形样板”选项，弹出如图1.22所示的“图形另存为”对话框，单击“保存”按钮，将弹出“样板选项”对话框，如图1.23所示，可以对这个样板图做简要说明，单击“确定”按钮完成样板图的保存。
上一页
返回
1.3　坐标系使用
1.3.1　世界坐标系和用户坐标系
在AutoCAD 2010中，坐标系分为世界坐标系（WCS）和用户坐标系（UCS）两种。这两种坐标系都可以通过坐标（x，y）来定位。在默认情况下，绘制新图形时将自动使用WCS坐标，它包括X轴和Y轴（如果在三维空间工作，还有Z轴）。WCS坐标的标志位于图形窗口的左下角，所有的位移都是相对于原点计算的，并且沿X轴正向及Y轴正向的位移规定为正方向；AutoCAD提供了用户坐标系（UCS），用户可使用UCS命令进行定义、保存、恢复和移动等一系列操作。
下一页
返回
1.3　坐标系使用
1.3.2　直角坐标系
直角坐标系又称笛卡儿坐标系，以坐标原点（0，0，0）为基点定位输入点。创建的图形都基于XY平面，其中，X轴为水平方向的坐标轴，以向右为其正方向；Y轴为垂直方向的坐标轴，以向上为其正方向。
1.3.3　极坐标系
极坐标系由极点和极半径构成，如图1.25所示，使用距离和角度定位点，角度计量以水平向右为0°方向，逆时针计量角度。极坐标的表示方法为（距离<角度），距离和角度之间用“<”分隔。例如（150<60）表示该点距离原点为150个单位，角度为与0°方向的夹角为60°。
上一页
下一页
返回
1.3　坐标系使用
1.3.4　绝对坐标和相对坐标
点的绝对坐标指相对于当前坐标系原点的坐标。在直角坐标下，绝对坐标用点的X、Y坐标值表示，坐标值之间用逗号隔开。例如，要输入一个点，其X、Y坐标分别为100、200，则在确定点的提示后输入：100，200。
在极坐标下，绝对坐标用坐标原点与所确定点之间的距离和这两点之间的连线与X轴正方向的夹角表示，具体表示方法为“距离<角度”。
操作实例：利用不同的坐标输入方法画出如图1.26所示的图形。
上一页
返回
1.4　绘图辅助工具
1.4.1　辅助工具栏
辅助工具栏也称为精确绘图工具，位于状态栏的中间，如图1.27所示。包括捕捉模式、栅格显示、正交模式、极轴追踪、对象捕捉、对象捕捉追踪、动态输入、线宽模式等。每个辅助工具可用鼠标单击，当其变为淡蓝色时为激活状态，变为灰色时表示关闭状态。
可通过“草图设置”对话框设置捕捉和栅格等，如图1.28所示。通过执行DSETTINGS命令，或者选择经典模式下【工具】|【草图设置】都能打开“草图设置”对话框。该对话框内有五个选项卡，它们分别是“捕捉和栅格”、“极轴追踪”、“对象捕捉”、“动态输入”和“快捷特性”。可根据对话框的提示进行相应的设置。
下一页
返回
1.4　绘图辅助工具
1.捕捉、栅格设置
栅格是显示在用户定义的图形界限内的点阵，如图1.29所示，它类似于在图形下放置一张坐标纸，使用栅格可以对齐对象并直观显示对象之间的距离，可以参照栅格进行绘制草图。在输出图纸时并不打印栅格，可以随时调整栅格的间距，如图1.28所示。栅格只在图形界限内显示。
2.正交与极轴
正交模式，用于控制是否以正交方式绘图。在正交模式下，可以方便地绘制出与当前X轴或Y轴平行的线段。
上一页
下一页
返回
1.4　绘图辅助工具
极轴是后来出现的更强大的工具，可以追踪更多的角度，也可以设置增量角，所有0°和增量角的整数倍角度都会被追踪到，还可以设置附加角以追踪单独的极轴角。对极轴进行追踪设置如图1.30所示。
（1）极轴角设置。
用来设置增量角，即选择一个角度作为增量角，这样就能追踪到该角度的整数倍角度，如增量角为30°，则可追踪到30°、60°、120°、150°等角度，如图1.31所示。
（2）对象捕捉追踪设置。
“仅正交追踪”，是指在进行“对象追踪”时，只能追踪对象上的水平方向和垂直方向；“用所有极轴角设置追踪”是指在进行“对象追踪”时，可以追踪对象上的预先设定的增量角的整数倍角度方向。
上一页
下一页
返回
1.4　绘图辅助工具
（3）极轴角测量。
“绝对”是指追踪角度是与X轴正向的夹角；“相对上一段”是指追踪角度是与前一段直线的夹角。
3.对象捕捉
在绘图过程中，经常需要指定一些点。而这些点可能是已有对象上的点，例如已有对象的端点、中点、圆心等。如果想拾取这些点，单凭眼睛观察是不可能做到非常准确的。
使用以下两种方式来启动对象捕捉模式：
（1）临时对象捕捉方式。
（2）自动对象捕捉方式。
前面所讲的对象捕捉方法是每捕捉一个点，都要执行一次对象捕捉
命令。
上一页
下一页
返回
1.4　绘图辅助工具
自动对象捕捉功能设置在“草图设置”对话框的“对象捕捉”选项卡中进行，如图1.28所示。“草图设置”对话框是在经典模式下拉菜单【工具】|【草图设置】中打开的。用户也可在状态栏“对象捕捉”按钮上单击右键，选择“对象捕捉”选项，如图1.33所示，或单击“设置”打开“对象捕捉”选项板，如图1.34所示，勾选需要捕捉的点即可。
4.自动追踪
使用自动追踪功能可以快速而精确地定位点，在很大程度上提高了绘图效率。在AutoCAD 2010中，要设置自动追踪功能选项，可在命令行输入命令“OP”，打开“选项”对话框，在“草图”选项卡的“AutoTrack设置”选项区域中进行设置，其中各选项功能如下：
上一页
下一页
返回
1.4　绘图辅助工具
（1）“显示极轴追踪向量”复选框：设置是否显示极轴追踪的向量资料；
（2）“显示全屏追踪向量”复选框：设置是否显示全屏追踪的向量资料；
（3）“显示自动追踪工具栏提示”复选框：设置在追踪特征点时是否显示工具栏上的相应按钮的提示文字。
5.动态输入
在AutoCAD 2010中，使用动态输入功能可以在光标指针位置处显示输入和命令提示等信息，从而极大地方便了绘图过程。
（1）启用指针输入。
上一页
下一页
返回
1.4　绘图辅助工具
在“草图设置”对话框的“动态输入”选项卡中，选中“启用指针输入”复选框可以启用指针输入功能，如图1.36所示。可以在“指针输入”选项区域中单击按钮，使用打开的“指针输入设置”对话框设置指针的格式和可见性，如图1.37所示。
（2）启用标注输入。
在“草图设置”对话框的“动态输入”选项卡中，选中“可能时启用标注输入”复选框可以启用标注输入功能。在“标注输入”选项区域中单击按钮，使用打开的“标注输入的设置”对话框可以设置标注的可见性，如图1.38所示。
（3）显示动态提示。
在“草图设置”对话框的“动态输入”选项卡中，选中“动态提示”选项区域中的“在十字光标附近显示命令提示和命令输入”复选框，可以在光标附近显示命令提示，如图1.39所示。
上一页
下一页
返回
1.4　绘图辅助工具
1.4.2　图形显示控制
在绘图过程中，为方便绘制与编辑图形，需要调整对象显示的位置和大小，这就需要对图形对象进行缩放和平移。按照一定的比例、观察位置和角度显示的图形则称为视图。
1.视图的缩放
缩放命令的功能如同照相机的变焦镜头，能够放大和缩小当前观察对象的视觉尺寸，而并非是对图形对象实际尺寸的改变，只是相当于把图纸移开或靠近。
AutoCAD 2010提供了多种视图缩放方法，常用的有以下几种：
（1）如图1.40所示的缩放命令位于状态栏的中间，用户可直接单击缩放对象；
上一页
下一页
返回
1.4　绘图辅助工具
（2）在命令行输入命令“ZOOM”或快捷键“Z”启动命令，如图1.41所示；
（3）可执行菜单命令“视图”中的“范围”下拉菜单，然后选择对应的缩放工具，如图1.42所示。
在执行缩放命令后，可以选择以下不同的缩放方式：
（1）全部缩放，输入A后回车，这是一种比较频繁的缩放显示方式，是指将整个图形缩放到图形界限， 如图1.43（a）所示。
（2）范围缩放，输入E后回车，使图形中所有对象最大地显示在屏幕上，与全部缩放不同的是，范围缩放不受之前设置的图形界限的限值，如图1.43（b）所示。
上一页
下一页
返回
1.4　绘图辅助工具
2.视图的平移
平移命令是指在不改变图形视图显示比例的情况下，观察当前图形的不同部位。该命令可以将图纸上、下、左、右移动，而观察窗口的位置不变。执行视图平移的命令有两种途径：
（1）执行菜单命令“视图”中的“平移”命令，如图1.42所示；
（2）在命令行输入命令“Pan”或快捷键“P”启动命令。
执行实时平移后，屏幕会出现一个“小手”标志，用户可以向上、下、左、右拖动图形，将图形移到新的位置。
上一页
下一页
返回
1.4　绘图辅助工具
1.4.3　查询
AutoCAD图形中有一个图形数据库，包括大量与图形相关的信息。而查询命令就是用于查询和提取图形信息，利用查询功能，可以查询点的坐标、两点间的距离、半径、角度、面积等信息，如图1.44所示。
1.查询点坐标
查询点坐标有以下三种方法：
（1）将AutoCAD 2010切换至经典模式，选择【工具】|【查询】命令执行“点坐标”查询；
（2）执行菜单命令【常用】|【实用工具】下的“点坐标”查询，如图1.45所示；
（3）命令：ID。
在查询点坐标时，要通过对象捕捉确定要查询的点。
上一页
下一页
返回
1.4　绘图辅助工具
2.查询两点间的距离
查询两点间的距离有以下三种方法：
（1）将AutoCAD 2010切换至经典模式，选择【工具】|【查询】命令执行“距离”查询；
（2）执行菜单命令【常用】|【测量】，执行“距离”查询，如图1.46所示；
（3）命令：DIST（DI）。
距离查询可以直接给出指定两点的距离、X增量、Y增量和Z增量，如图1.47所示。
上一页
下一页
返回
1.4　绘图辅助工具
3.查询面积
查询面积有以下三种方法：
（1）将AutoCAD 2010切换至经典模式，选择【工具】|【查询】命令执行“面积”查询；
（2）执行菜单命令【常用】|【测量】下的“面积”查询，如图1.46所示；
（3）命令：AREA。
根据实际情况，有以下4种计算面积的方法：
① 按序列点查询面积。
这种查询面积方法适合于全部由直线构成的闭合图形。
操作实例：查询图1.48所示正六边形的面积。
上一页
下一页
返回
1.4　绘图辅助工具
操作实例：查询如图1.49所示圆的面积。
③ 利用加减方式查询面积。
这种方法适合组合图形。
操作实例：查询如图1.50所示板的面积，这个面积需要将板上的圆孔从面积中减去。
④ 利用面域的方式查询面积。
这种方法适合于查询含有曲线边界的封闭面的面积。
操作实例：查询如图1.51所示圆弧的面积。
操作过程如下：
先将图形创建为一个面域，执行菜单命令【常用】|【绘图】下的“面域”，如图1.52所示。
上一页
下一页
返回
1.4　绘图辅助工具
调用面域查询点坐标有以下两种方法：
（1）执行菜单命令【工具】|【查询】下的“面域”，结果如图1.53所示；
（2）命令：massprop。
4.列表查询
列表查询用于查询对象的类型、所在的图层、相对于当前用户坐标系的X、Y、Z位置。调用列表查询有以下两种方法：
（1）执行菜单命令【工具】|【查询】下的“列表”；
（2）命令：list（li）。
选择的对象不同，列表显示的信息也不同。
上一页
返回
1.5　对象特性与图层
1.5.1　对象特性
对象特性包括图层、颜色、线型、线宽和打印样式等。用户绘制的每个对象都有自己的特性，有些特性属于基本特性，适用于多数对象，有些特性则专用于某一类对象的特性。
1.设置对象特性
对于新创建的对象，其特性基本是由功能区域【特性】中的当前特性所决定的，如图1.54所示。
（1）设置颜色。
用户可以为对象设置颜色，一旦颜色设置后，以后创建的对象都采用此颜色，直至修改颜色。
下一页
返回
1.5　对象特性与图层
调用颜色的命令操作如下：
① 执行菜单命令【格式】|【颜色】选项；
② 在【特性】工具栏的“对象颜色”下拉列表中，直接选择颜色或选择“选择颜色”选项，
如图1.55所示；
③ 命令：color（col）。
由图1.55可以看到，列表中有“ByLayer”和“ByBlock”两项，在线型、线宽等列表中都有这两项。“ByLayer”表示当前的对象特性随图层而定，并不单独设置，“图层”的概念将在后面介绍。“ByBlock”表示当前的对象特性随图块而定，并不单独设置，“块”的概念也将在第6章中介绍。
（2）设置线型。
上一页
下一页
返回
1.5　对象特性与图层
用户可以为对象设置线型，一旦线型设置后，以后创建的对象都采用此线型，直至修改线型。
调用线型的命令操作如下：
① 执行菜单命令【格式】|【线型】选项；
② 在【特性】工具栏的“线型”下拉列表中，直接选择线型或选择“其他”选项弹出“线型
管理器”对话框加载其他线型，如图1.56所示；
③ 命令：linetype（lt）。
利用“线型管理器”加载线型，单击“加载”按钮，弹出“加载或重载线型”对话框，如图1.57所示。
上一页
下一页
返回
1.5　对象特性与图层
（3）设置线宽。
用户可以为对象设置线宽，一旦线宽设置后，以后创建的对象都采用此线宽，直至修改线宽。
调用线宽的命令操作如下：
① 执行菜单命令【格式】|【线宽】选项；
② 在【特性】工具栏的“线宽”下拉列表中，直接选择线宽或选择“线宽设置”选项弹出“线宽设置”对话框选择线宽，如图1.58所示；
③ 命令：lweight（lw）
2.修改对象特性
对于已经创建好的对象，可以修改其对象特性，修改已有对象特性的方法有三种：第一种方法是使用【特性】工具栏；第二种方法可以使用选项板；第三种方法是利用“特性匹配” 工具来完成。
上一页
下一页
返回
1.5　对象特性与图层
（1）利用【特性】工具栏。
使用【特性】工具栏可以修改对象的图层、颜色、线型、线宽。操作过程为：选择图形对象，将对象加入到选择集，此时【特性】工具栏将显示选择对象的特性，用户在【特性】工具栏相应的下拉列表中选择想要更改的特性。
（2）利用“特性”选项板查看、修改图形特性。
调用特性管理器的命令操作如下：
① 执行经典模式下菜单命令【修改】|【特性】选项；
② 执行菜单命令【视图】|【特性】选项；
③ 命令：propertie（pr）。
调用特性管理器后，出现“特性”选项板。选项板包含了对象的特性，用户可以直接修改，如图1.59所示。
上一页
下一页
返回
1.5　对象特性与图层
（3）利用“特性匹配”修改对象特性。
利用“特性匹配”工具可以将一个已有对象的某些特性复制到其他对象上，类似于Word中的格式刷。
调用“特性匹配”的命令如下：
执行经典模式下菜单命令【修改】|【特性匹配】选项；
执行菜单命令【常用】|【特性匹配】选项；
命令：matchprop（ma）。
默认情况下，使用“特性匹配”是将选定的第一个对象的所有特性复制到目标对象上。如果希望复制部分特性给其他对象，则在选择对象后输入S选项进行设置，弹出如图1.60所示的“特性设置”对话框，在“特性设置”对话框中取消不想匹配的特性。
上一页
下一页
返回
1.5　对象特性与图层
1.5.2　图层应用
图层是一个管理工具。每一类对象都有多种特性，为了方便管理，可以将一系列具有相同或相似特性的对象放在一个图层里。图层相当于多张透明的重叠图纸，可以在其上绘制不同的对象，这样整个绘图区域相当于由多个图层堆叠而成，而整个图形就是由多个图层上的图形堆叠而成的。
1.图层的创建
AutoCAD自动创建的一个名为“0”的默认图层，图层颜色为7（黑色或白色，颜色由背景来决定），线型为Continuous以及“默认”线宽。“0”图层无法删除和重命名，包含对象的图层和当前图层也不能被删除。
上一页
下一页
返回
1.5　对象特性与图层
调用“图层特性管理器”的命令如下：
① 执行经典模式下菜单命令【格式】|【图层】选项；
② 执行菜单命令【常用】|【图层】选项，如图1.61所示；
③ 命令：layer（la）。
“图层特性管理器”对话框默认状态如图1.62所示。
动命名为“图层1”，用户可以根据自己的需要重新定义新的名称，例如“墙体”等，如图1.63所示。新图层上用户可以对图层的颜色、线型、线宽等特性直接进行定义。需要创建多个图层时，再次选择“新建图层”按钮，并输入新的图层名。
上一页
下一页
返回
1.5　对象特性与图层
在“图层特性管理器”对话框中，单击“删除图层”按钮，即可删除图层。选定一个图层，单击“置为当前”按钮，将选定的图层置为当前图层，“置为当前”操作也可以在【图层】选项的下拉菜单中实现，如图1.64所示。
2.图层控制
AutoCAD可以控制图层里的对象，通过控制图层实现更快的编辑。在“图层特性管理器”对话框中可以实现图层的开/关、锁定/解锁、冻结/解冻等操作。
（1）开/关图层。
在绘图过程中，经常需将一些图层关闭，使得相关的图形更加清晰和明显。
上一页
下一页
返回
1.5　对象特性与图层
（2）锁定/解锁图层。
在绘图过程中，经常需将一些图层锁定，使得其不被编辑。
（3）冻结/解冻图层。
冻结/解冻图层可以看作是开/关图层和锁定/解锁图层的一个综合体。
（4）打印/不打印图层。
如果某些图层仅仅是设计时的一些草图，不想在打印时被打印出来，可以将其设置为“不打印”。在“图层特性管理器”对话框中，单击“打印” 图标，可以打印或不打印图层。在打印状态下，图标显示为，表示图层上的对象能被打印； 为不打印状态，表示图层上的图形不能被打印。
上一页
返回
1.6　注释性与注释对象
1.6.1　注释对象与图形
从AutoCAD 2008版本起，出现了“注释性”特性。其实，在AutoCAD软件中存在着一个概念——注释（Annotation）。可以直觉地将“注释”理解为在图纸中承担解释和说明图形所具有含义的对象，如文字是解释相应图形所附带含义的作用、尺寸标注是标明物体具有的长度信息等；任何一张完整的建筑图纸都包含图形、注释两部分元素；图形表示物体所固有的几何要素和轮廓，注释则是解释说明图形具有的含义，包含文、说明符号以及其他辅助的说明元素，可以把图形以外的元素统称为注释。如图1.65（a）、（b）所示可以说明“注释”、“图形”之间的依赖关系，图1.65（a）中的文字、卫生器具、标高、尺寸标注等均为注释对象。
下一页
返回
1.6　注释性与注释对象
1.6.2　注释性简要用法
1.注释性对象的使用条件
（1）应用注释性时，一般在模型空间绘图，但必须在图纸空间中利用视口的功能布置图形；同时，还必须在图纸空间中打印图形。
（2）注释对象使用前需要定义基于注释性的样式，如文字样式、尺寸标注样式等，如图1.66所示。
2.注释性对象的使用要点
图1.67（b）是在图1.67（a）的基础上，在图纸空间中应用视口布置两种打印比例图形的情形，可以看出图中的注释对象（如数字、汉字等）的特性（如字体、高度等）自动保持一致，这就是注释性的优点所在，实现了一张图纸中有多种打印比例图形的目的。从根本上避免了以往版本中（AutoCAD 2008以下）对不同打印比例图形中注释对象高度需要手动换算的过程。
上一页
下一页
返回
1.6　注释性与注释对象
3.注释性功能的优点
注释性作为一种新的特性，总的来说具有以下三方面的优点：
（1）全面实现一张图纸上所有打印比例图形在绘制时采用1∶1绘图比例绘制。
（2）更有利于工程领域的技术人员熟练使用AutoCAD软件。
（3）能促进工程领域的技术人员熟悉图纸空间、视口的用法。
上一页
返回
1.7　图形发布
如图1.69所示，AutoCAD中的“发布”类似于“打印”功能，但其功能强于打印操作，可以批量发布图纸文件或图纸集的若干个“布局”到打印机，方便后续生成纸质图样；也可发布生成电子文件（dwf格式、dwfx格式、pdf格式等），且当用户建立图纸集时比较有用。但是要对每个“布局”进行“页面设置管理器”操作，为方便使用，一般是预先建立好常用的布局，并存为模板文件。
返回
1.8　图形输出
1.8.1　输出图片格式
执行命令Export，或【文件】|【输出】，确定输出格式为wmf、eps、bmp等，然后选择要输出的图形，命名、保存到目标文件夹中即可。注意，此命令操作仅在模型空间中有效，对象的线宽直接设定为所需的宽度即可，不可使用命令Pline定义线宽。在Word文档中，通过下拉菜单“插入→图片→来自文件”操作将上述生成的图片插入到文件中，调整后就可得到效果美观、打印质量好的图片。
1.8.2　输出为其他格式
AutoCAD可输出其他格式的文件，具体情况视其他程序而定，例如，可将dwg格式的文件转化为一种二进制sat格式的数据交换文件，供其他软件识读图形，实现AutoCAD软件与其他软件的数据交换。
返回
图1.1　AutoCAD 2010用户界面
返回
图1.2　菜单浏览器
返回
图 1.3　“选项”对话框
返回
图1.4　功能区域与功能选项卡
返回
图1.5　复制命令的详细信息
返回
图1.6　显示面板选项卡
返回
图1.7　AutoCAD 2010经典模式切换操作
返回
图1.8　鼠标右键快捷菜单
返回
图1.9　 “选择样板”对话框
返回
图1.10　 “选择文件”对话框
返回
图1.11　“局部打开”图形操作
返回
图1.12　“安全选项”对话框
返回
图1.13　“图形单位”对话框与“方向控制”对话框
返回
图1.14　图形界限的设置
返回
图1.15　“选项”对话框
返回
图1.16　模型空间中的图形
返回
图1.17　打印操作界面
返回
图1.18　monochrome.ctb打印样式
返回
图1.19　图纸空间中的多个视口
返回
图1.20　“页面设置管理器”中的布局设置
返回
图1.21　新建视口及视口比例的设置
返回
图1.22　“图形另存为”对话框
图1.23
返回
图1.23　“样板选项”对话框
返回
图1.24　二维笛卡儿坐标系
返回
　图1.25　极坐标系
返回
图1.26　练习图形
返回
图1.27　辅助工具栏
返回
图1.28　“草图设置”对话框
返回
图1.29　栅格显示
返回
图1.30　“极轴追踪”设置
返回
图1.31 30°极轴追踪
返回
图1.32　临时对象捕捉菜单
返回
图1.33　“对象捕捉”选项列表
返回
图1.34　“对象捕捉”选项板
返回
图1.35　对象捕捉的操作
返回
图1.36　“动态输入”选项卡
返回
图1.37　“指针输入设置”对话框
返回
图1.38　“标注输入的设置”对话框
返回
图1.39　光标附近显示命令提示
返回
图1.40　视图平移与
返回
图1.41　执行视图缩放操作
返回
图1.42　单击视图菜单执行视图缩放操作
返回
　图1.43　同一图形全部缩放与范围缩放的比较
返回
图1.44　查询菜单
返回
图1.45　点坐标查询
返回
图1.46　距离查询
返回
图1.47　距离查询结果
返回
图1.48　利用序列点的方式查询面积
返回
图1.49　利用封闭对象的方式查询面积
返回
图1.50　利用加减方式计算面积
返回
图1.52　面域操作
返回
图1.53　查询面域的质量特性
返回
图1.54　“特性”工具栏
返回
图1.55　特性工具栏中的颜色设置和“选择颜色”对话框
返回
图1.56　“线型管理器”对话框
返回
图1.57　“加载或重载线型”对话框
返回
图1.58　【特性】工具栏中的“线宽选择”和“线宽设置”对话框
返回
图1.59　“特性”选项板
返回
图1.60　“特性设置”对话框
返回
图1.61　图层菜单
返回
图1.62　“图层特性管理器”对话框
返回
图1.63　新建图层
返回
图1.64　置为当前操作
返回
图1.65　图形与注释对象的比较认识
返回
图1.66　注释性在尺寸标注样式和文字样式中的设置
返回
图1.67　基于注释性的文字样式、尺寸标注的用法
返回
图1.68　注释比例的切换操作
返回
图1.69　“发布”命令操作界面
返回

展开更多......

收起↑
