第六章 图块、外部参照、设计中心
第8 章图块、外部参照、设计中心
图块的创建、插入与编辑
1

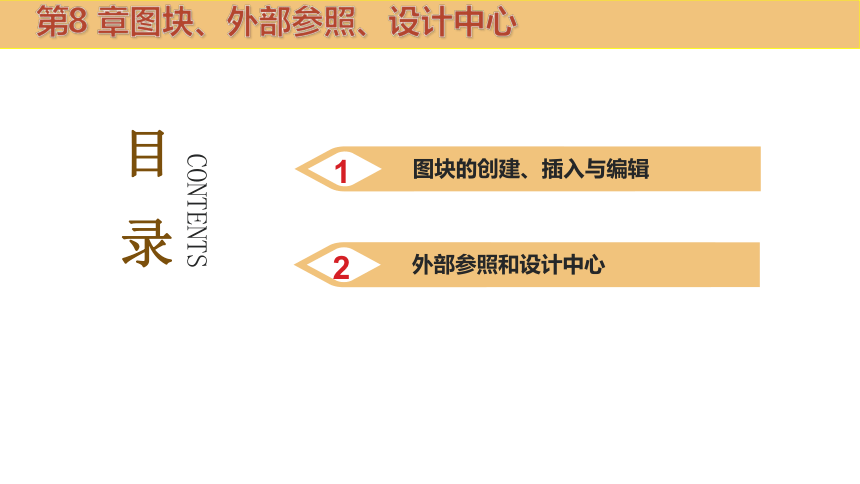

目录
CONTENTS
外部参照和设计中心
2

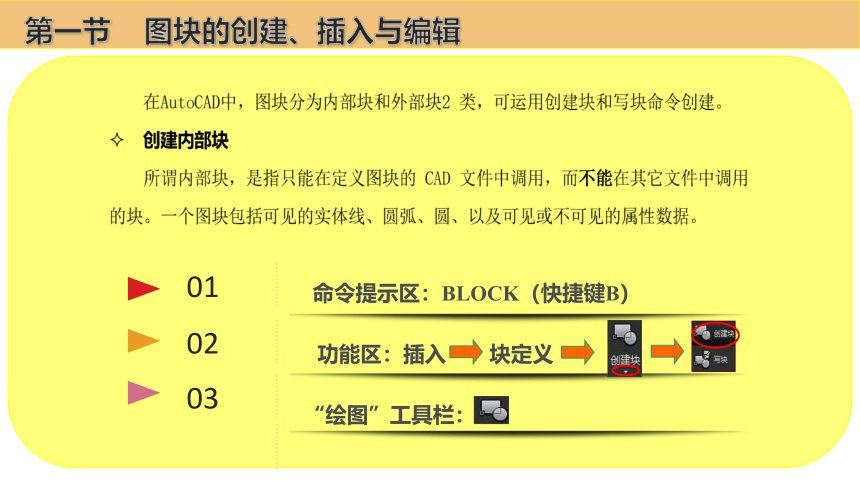

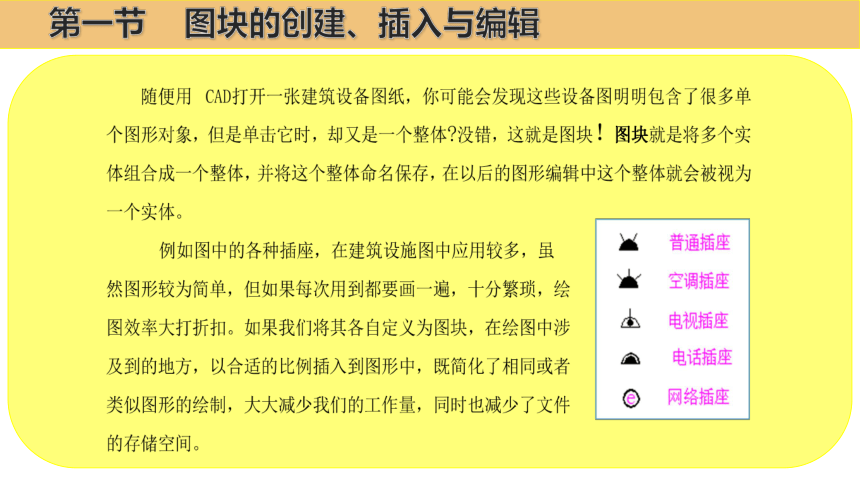

第一节 图块的创建、插入与编辑
01
02
03
“绘图”工具栏：
功能区：插入 块定义
命令提示区：BLOCK（快捷键B）

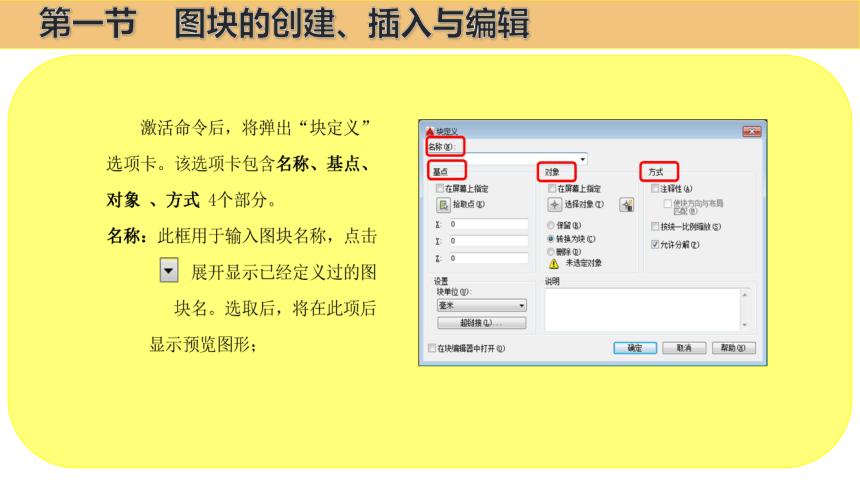

第一节 图块的创建、插入与编辑

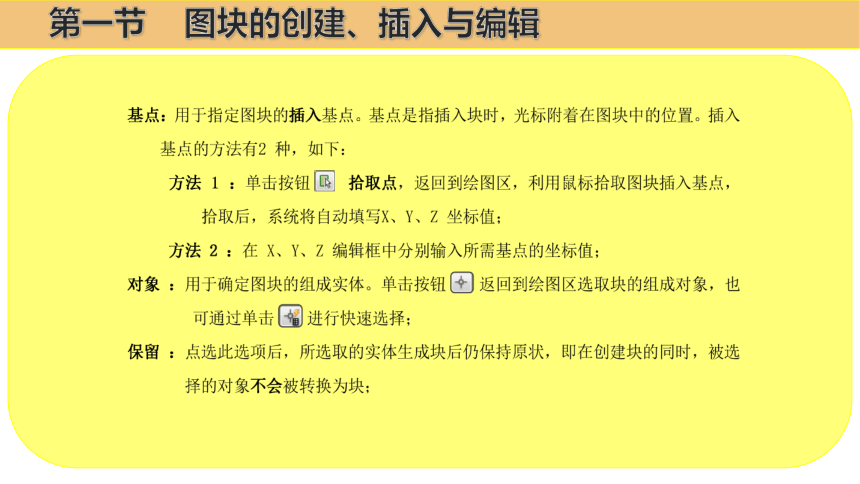

第一节 图块的创建、插入与编辑

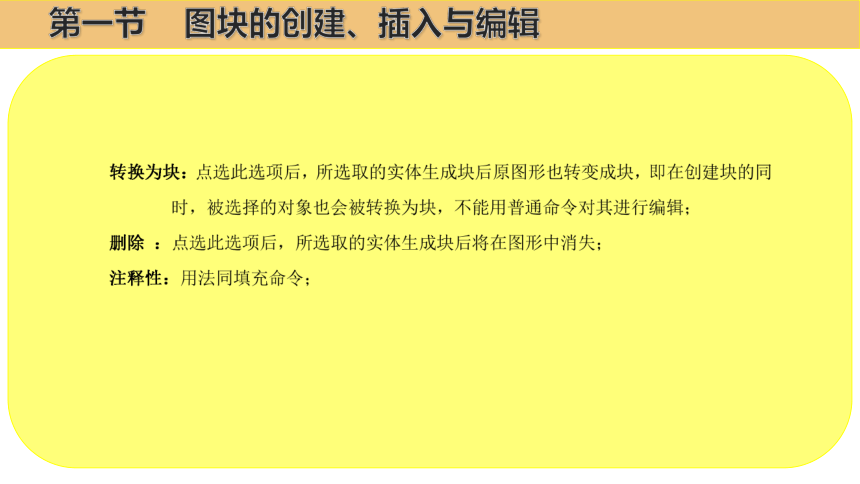

第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑

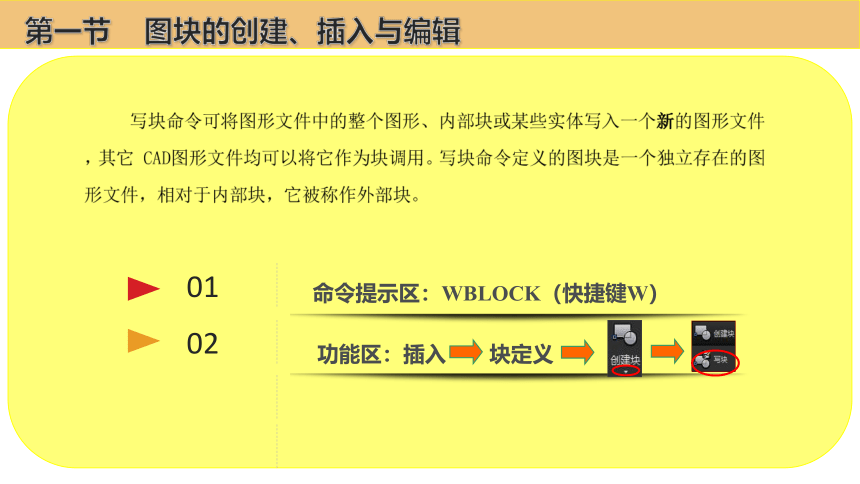

01
02
功能区：插入 块定义
命令提示区：WBLOCK（快捷键W）

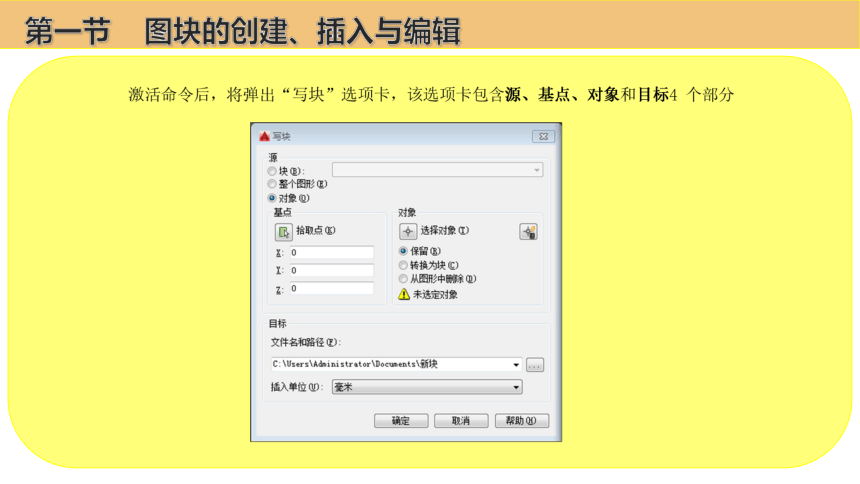

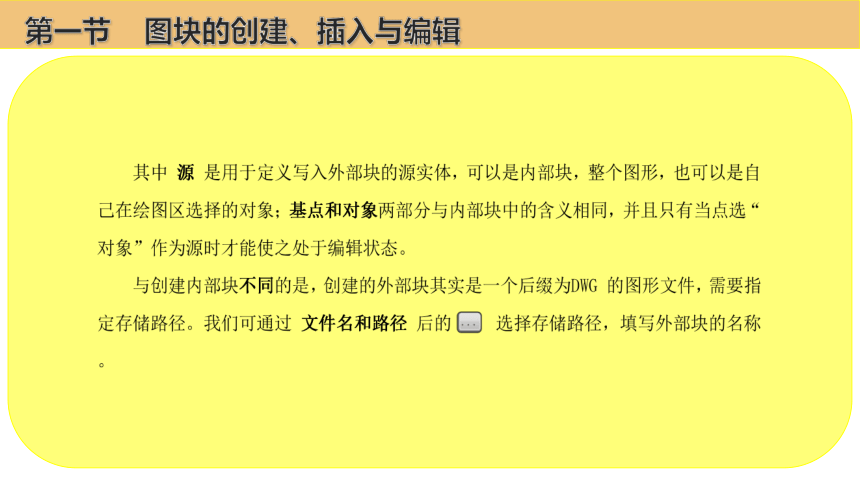

第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
01
02
03
“绘图”工具栏：
功能区：插入 块

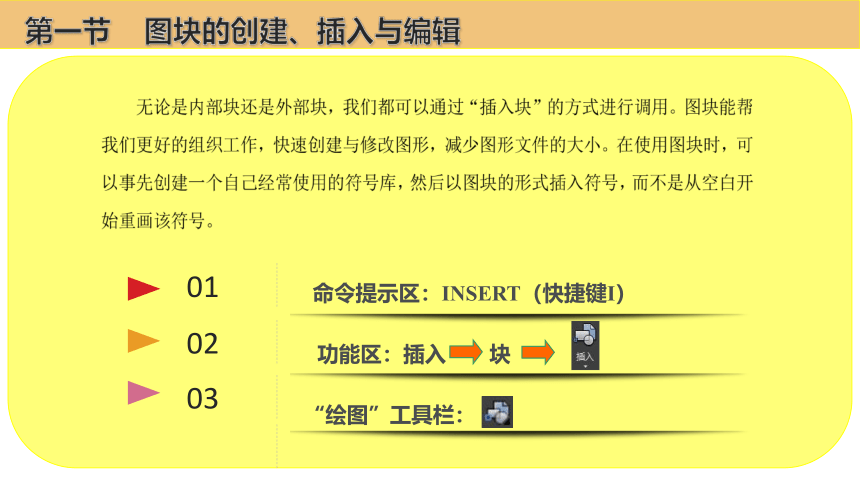

命令提示区：INSERT（快捷键I）

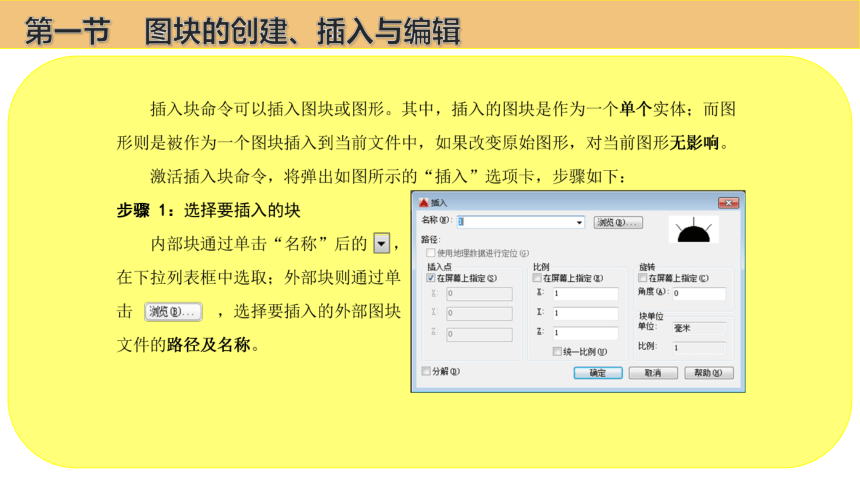

第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
01
02
功能区：插入 块定义
命令提示区：ATTDEF（快捷键ATT）
第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
01
02
功能区：插入 块
命令提示区：ATTEDIT（快捷键ATE）
第一节 图块的创建、插入与编辑
另外一种情况就是块的属性标志已与图块创建了关联，如果单纯修改其属性值，可采用上述方法完成；如果想对属性块进行全局性的编辑，我们则可以采用编辑属性命令，如下：
第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
实战1
将相对标高符号创建为一个普通的外部块，名称为相对标高， 尺寸要求同我国《房屋建筑制图统一标准 GB50001—2010》，要求创建块后原相对标高符号转化为块，然后将其用1:1的比例插入到一个新的DWG文件中。
第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
实战2
将相对标高符号创建成属性块，名称为相对标高 ，尺寸要求同我国《房屋建筑制图统一标准 GB50001—2010》，要求创建块后原相对标高符号不发生任何变化，然后插入到一个新的DWG文件中，比例为1:1，并赋予属性值±0.000。
第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
第一节 图块的创建、插入与编辑
第二节 外部参照和设计中心
第二节 外部参照和设计中心
第二节 外部参照和设计中心
第二节 外部参照和设计中心
