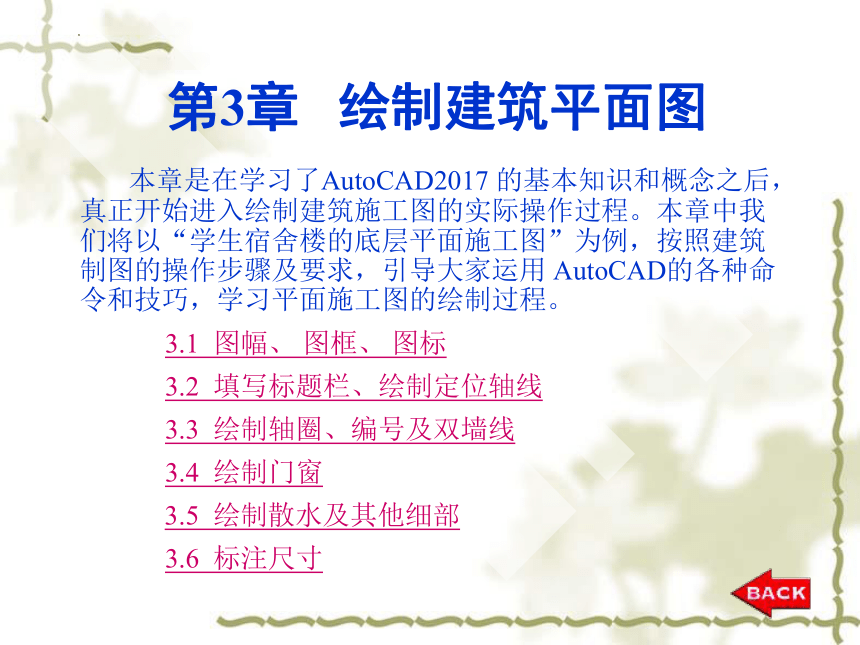

第3章 绘制建筑平面图
本章是在学习了AutoCAD2017 的基本知识和概念之后，真正开始进入绘制建筑施工图的实际操作过程。本章中我们将以“学生宿舍楼的底层平面施工图”为例，按照建筑制图的操作步骤及要求，引导大家运用 AutoCAD的各种命令和技巧，学习平面施工图的绘制过程。
3.5 绘制散水及其他细部
3.2 填写标题栏、绘制定位轴线
3.1 图幅、 图框、 图标
3.3 绘制轴圈、编号及双墙线
3.4 绘制门窗
3.6 标注尺寸

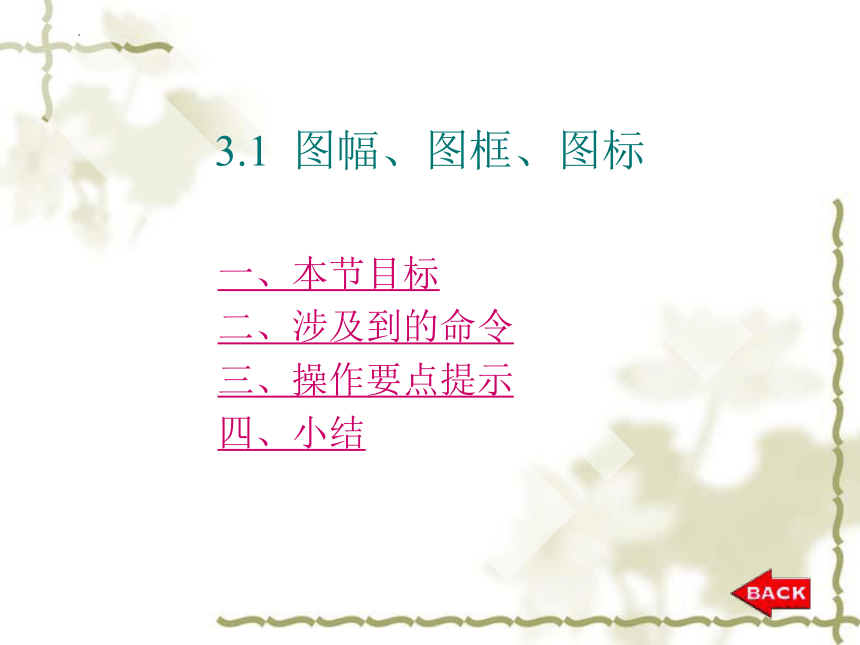

3.1 图幅、图框、图标
一、本节目标
二、涉及到的命令
三、操作要点提示
四、小结
一、本节目标

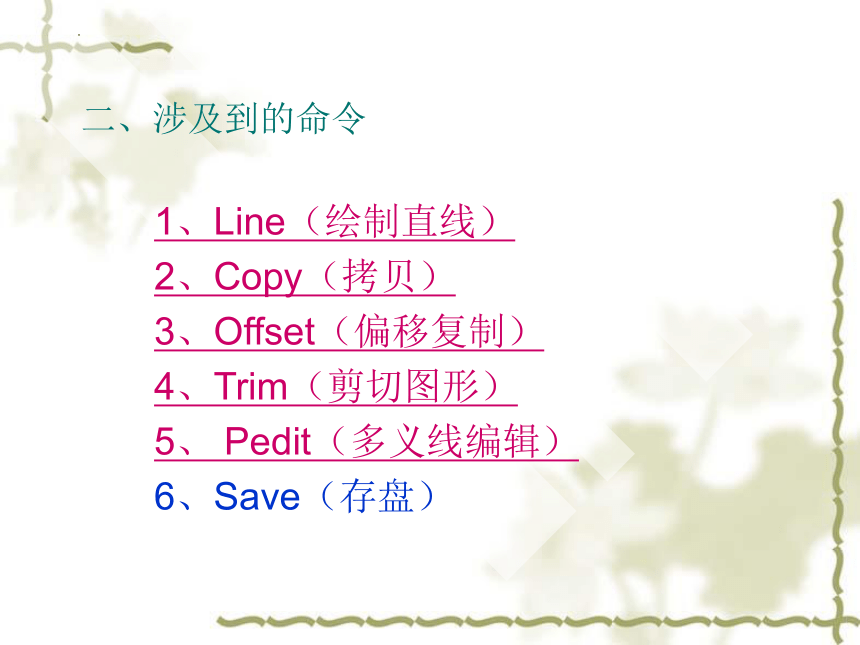

二、涉及到的命令
1、Line（绘制直线）
2、Copy（拷贝）
3、Offset（偏移复制）
4、Trim（剪切图形）
5、 Pedit（多义线编辑）
6、Save（存盘）
三、操作要点提示
1、设置绘图界线
2、绘制图幅
3、绘制图标
4、绘制图框
5、保存文件
四、小结

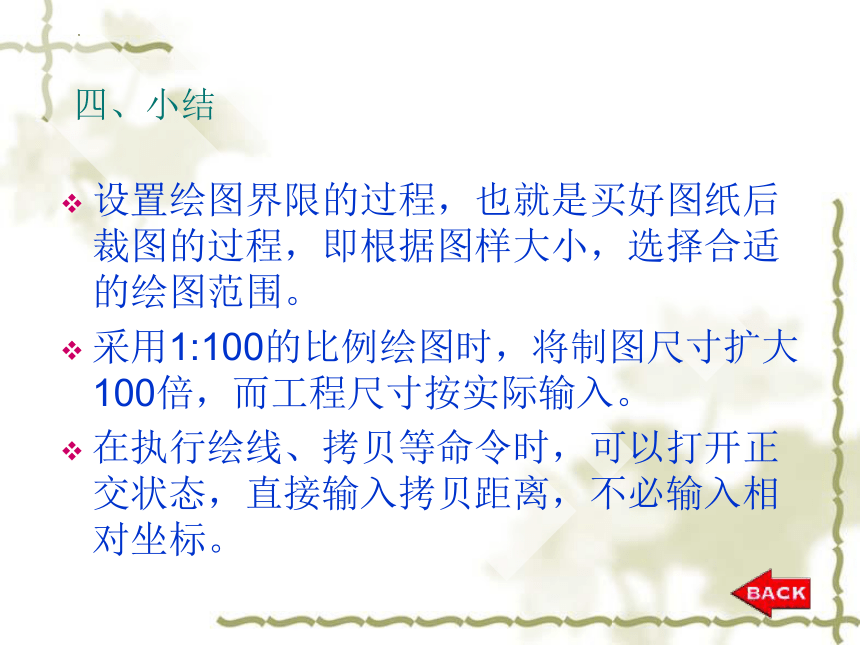

设置绘图界限的过程，也就是买好图纸后裁图的过程，即根据图样大小，选择合适的绘图范围。
采用1:100的比例绘图时，将制图尺寸扩大100倍，而工程尺寸按实际输入。
在执行绘线、拷贝等命令时，可以打开正交状态，直接输入拷贝距离，不必输入相对坐标。

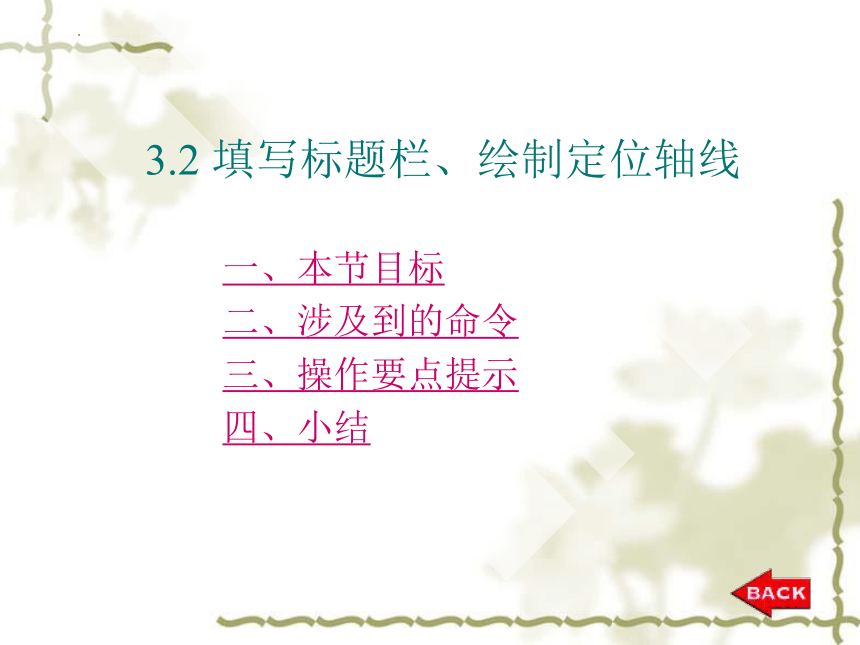

3.2 填写标题栏、绘制定位轴线
一、本节目标
二、涉及到的命令
三、操作要点提示
四、小结
一、本节目标

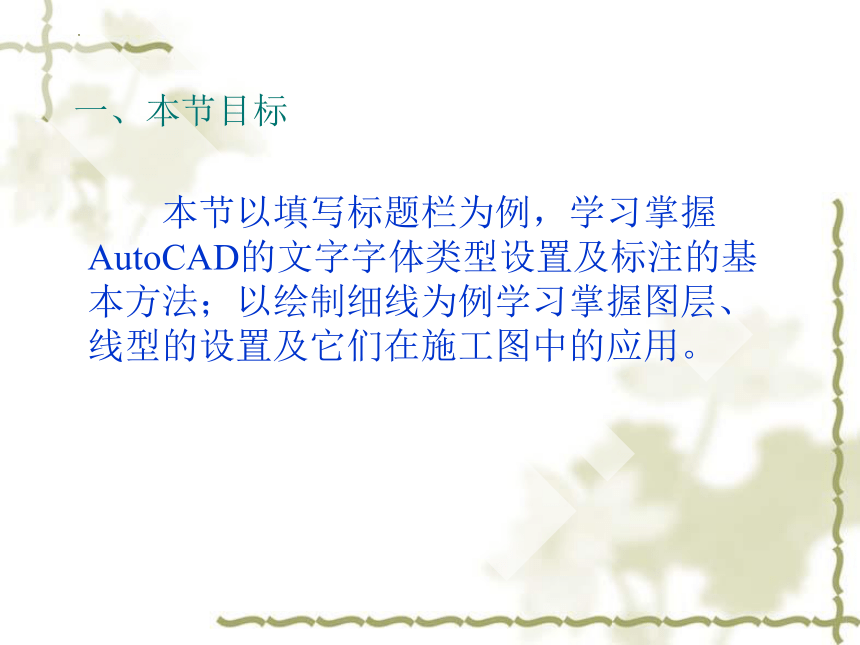

本节以填写标题栏为例，学习掌握AutoCAD的文字字体类型设置及标注的基本方法；以绘制细线为例学习掌握图层、线型的设置及它们在施工图中的应用。

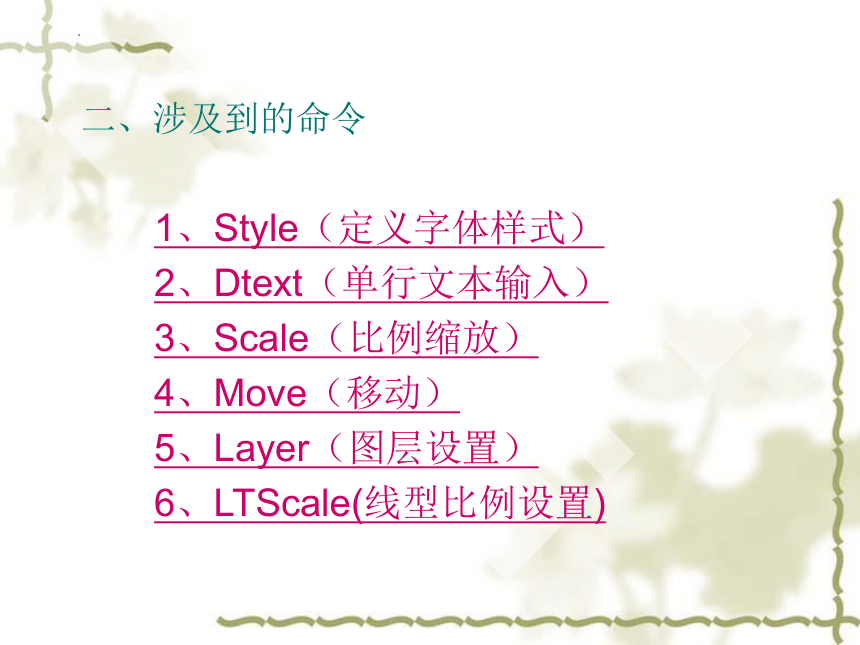

二、涉及到的命令
1、Style（定义字体样式）
2、Dtext（单行文本输入）
3、Scale（比例缩放）
4、Move（移动）
5、Layer（图层设置）
6、LTScale(线型比例设置)

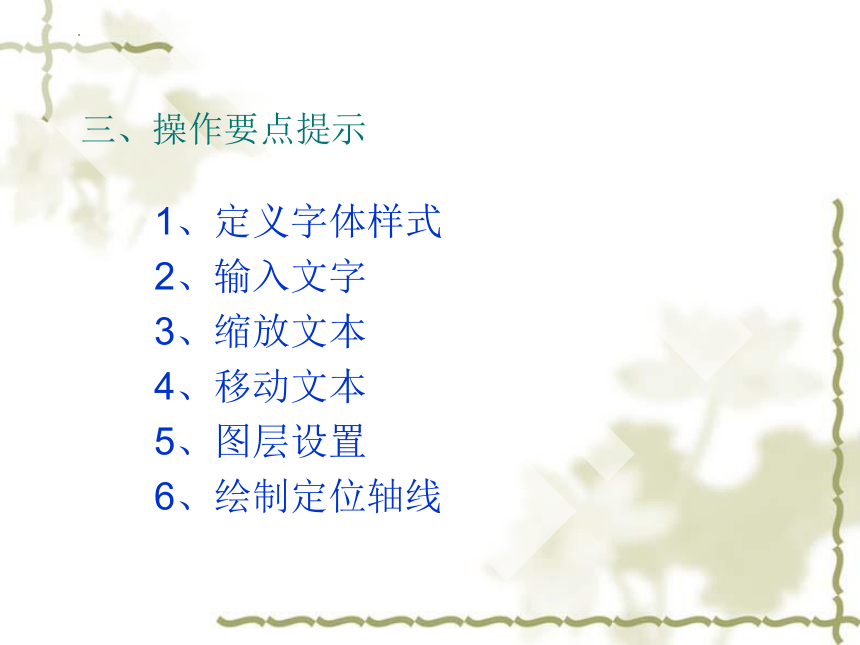

三、操作要点提示
1、定义字体样式
2、输入文字
3、缩放文本
4、移动文本
5、图层设置
6、绘制定位轴线
四、小结

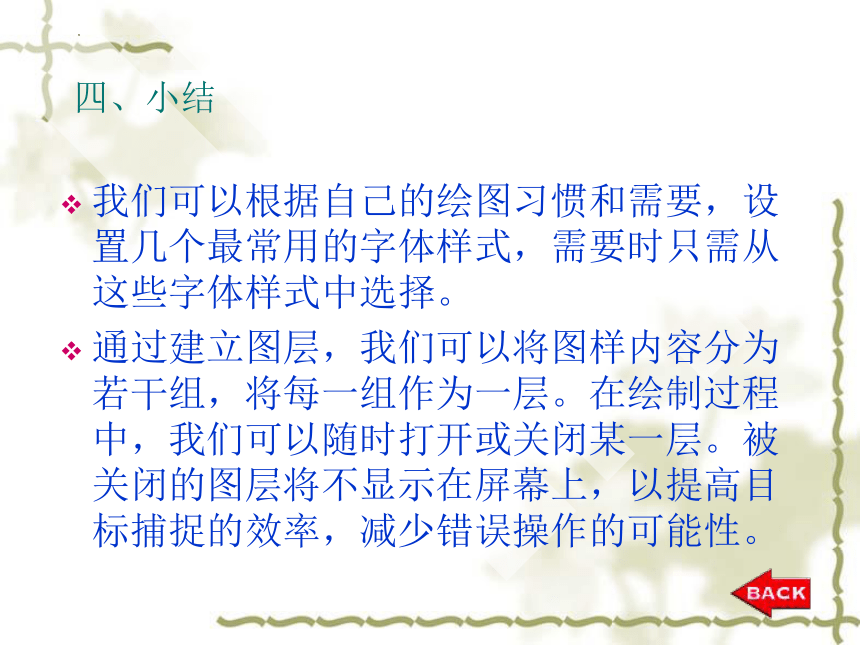

我们可以根据自己的绘图习惯和需要，设置几个最常用的字体样式，需要时只需从这些字体样式中选择。
通过建立图层，我们可以将图样内容分为若干组，将每一组作为一层。在绘制过程中，我们可以随时打开或关闭某一层。被关闭的图层将不显示在屏幕上，以提高目标捕捉的效率，减少错误操作的可能性。

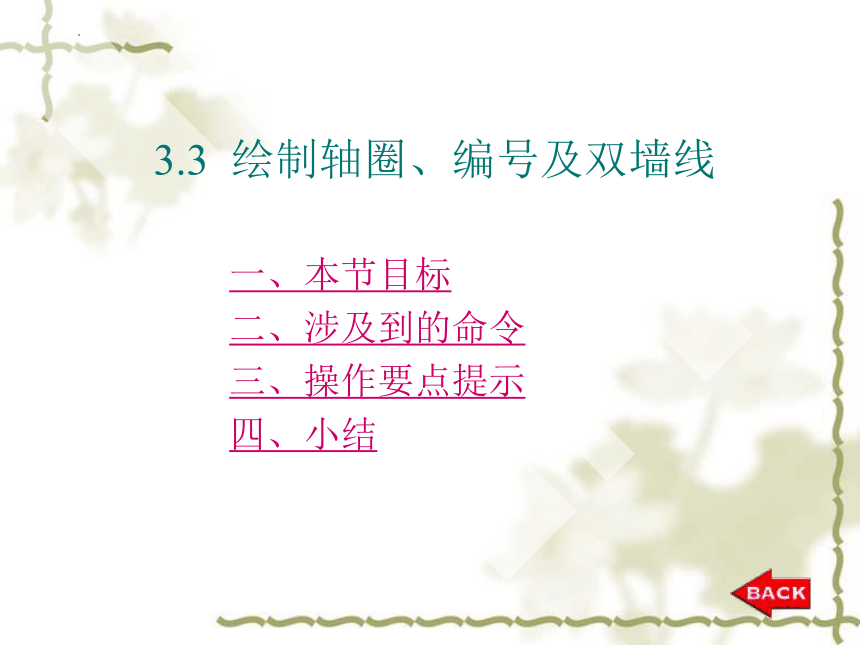

3.3 绘制轴圈、编号及双墙线
一、本节目标
二、涉及到的命令
三、操作要点提示
四、小结
一、本节目标
本节以绘制轴圈及其编号为例，学习掌握AutoCAD的命令在绘制施工图中的运用技巧；通过绘制墙线，进一步熟悉AutoCAD基本绘图和编辑命令。
二、涉及到的命令
1、Circle（绘制圆）
2、Osnap（目标捕捉）
3、DDedit（文本编辑）
4、Pline（绘制多义线）
三、操作要点提示
1、绘制一个轴圈及其编号
2、绘制全部轴圈编号
3、绘制一条墙线
4、绘制其他墙线
四、小结
在绘制完成一个轴圈及其编号后，其他的轴圈编号不必一一绘制，我们可以通过端点及圆的四分点的捕捉，将已绘出的轴圈进行多重拷贝 ，最后执行DDEdit命令，把轴圈 编号修正过来。
在绘制墙线以前，我们可以在图层管理器中新建一个墙线所在的图层，这样便于我们管理图形文件。
绘制墙线的方法还有多种，还可以用多重拷贝、镜像及阵列等命令来完成。
3.4 绘制门窗
一、本节目标
二、涉及到的命令
三、操作要点提示
四、小结
一、本节目标
本节通过几个AutoCAD命令的组合应用，完成门窗的绘制。
二、涉及到的命令
1、 Array(图形阵列)
2、 Erase(删除图形)
3、 Arc(绘制圆弧)
4、 Mirror(图形镜像)
5、 Extend（延伸实体）
三、操作要点提示
1、绘制一个窗洞线
2、完成其他窗洞线
3、开门洞
4、墙线修剪
5、绘窗线及其编号
6、删除多余实体
7、绘制门线开启线及其编号
四、小结
在运用阵列命令时，应注意行间距、列间距有正负之分。
墙线修剪时，因为剪切范围较大，所以我们将局部放大剪切之后，再平移视窗，再剪切，直至完成全部剪切任务。
门线及其开启线的绘制还有多种方法，我们只需掌握自己较为熟练的一种即可。
本节中的内容较多，需要认真练习，在重复练习的基础上掌握各种命令的应用技巧，尤其是透明命令在绘图编辑命令中的运用。
3.5 绘制散水及其他细部
一、本节目标
二、涉及到的命令
三、操作要点提示
四、小结
一、本节目标
本节将继续完善施工平面图，通过一些细节（散水、标高、指北针符号）的绘制，进一步学习AutoCAD常用命令的各种应用技巧。
二、涉及到的命令
1、Properties(属性管理器)
2、Break(打断图形)
3、Rotate（旋转图形）
三、操作要点提示
1、绘制散水
2、绘制标高符号
3、绘制一个箭头
4、绘制指北针符号
5、绘制楼梯间
四、小结
对于我们来讲，同一个命令不同的选项，只要灵活运用，就能得到事半功倍的效果。
散水的绘制方法有多种，还可以将墙线向外拷贝，执行Pedit命令将其改细，再执行Extend延伸命令，使它们相交等。
绘出箭头的三角端后，不能马上拖动鼠标单击。
在使用旋转命令（ Rotate ）时，一定要注意旋转角度有正负之分。
3.6 标注尺寸
一、本节目标
二、涉及到的命令
三、操作要点提示
四、小结
一、本节目标
本节将就建筑施工平面图尺寸标注参数的设置及操作步骤进行具体的介绍。
二、涉及到的命令
1、 Dimstyle (设置尺寸标注样式)
2、Stretch(拉伸图形)
3、Explode（炸开图形）
三、操作要点提示
1、设置尺寸标注样式
2、标注水平尺寸
3、标注垂直尺寸
四、小结
标注尺寸前，设置的尺寸标注样式必须满足现行的建筑制图有关标准的要求。
第二道、第三道尺寸的标注可以采用基线标注的方法，也可以采用作辅助线的方法进行。
组成尺寸的四部分（尺寸线、尺寸界线、尺寸起止符及尺寸数字）是一个整体的块，如果移动尺寸数字，整组尺寸随之移动，所以必须将其炸开后，再作改动。
执行设置尺寸标注样式对话框修改尺寸时，对已经炸开的尺寸不起作用。
