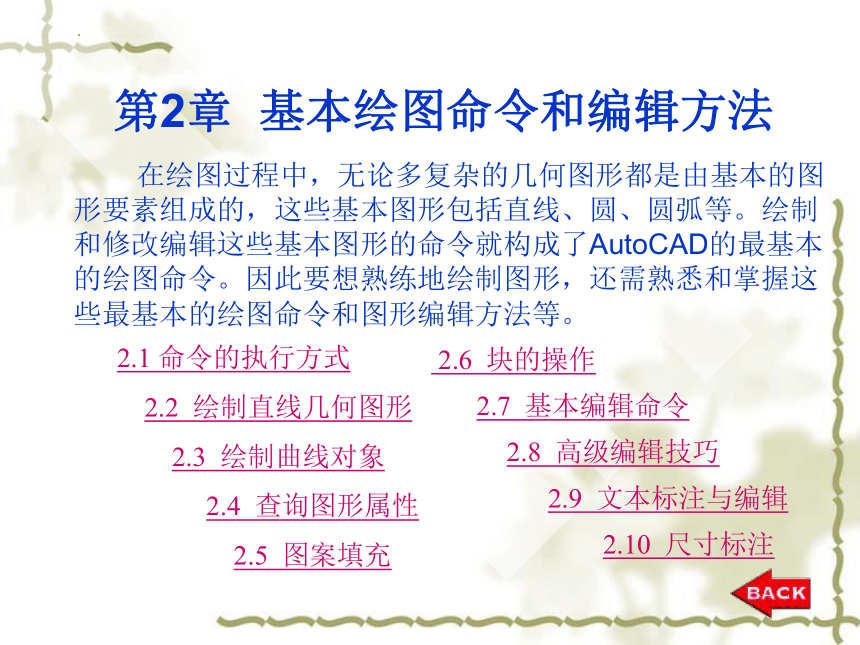

第2章 基本绘图命令和编辑方法
在绘图过程中，无论多复杂的几何图形都是由基本的图形要素组成的，这些基本图形包括直线、圆、圆弧等。绘制和修改编辑这些基本图形的命令就构成了AutoCAD的最基本的绘图命令。因此要想熟练地绘制图形，还需熟悉和掌握这些最基本的绘图命令和图形编辑方法等。
2.6 块的操作
2.7 基本编辑命令
2.8 高级编辑技巧
2.9 文本标注与编辑
2.10 尺寸标注
2.1 命令的执行方式
2.2 绘制直线几何图形
2.3 绘制曲线对象
2.4 查询图形属性
2.5 图案填充

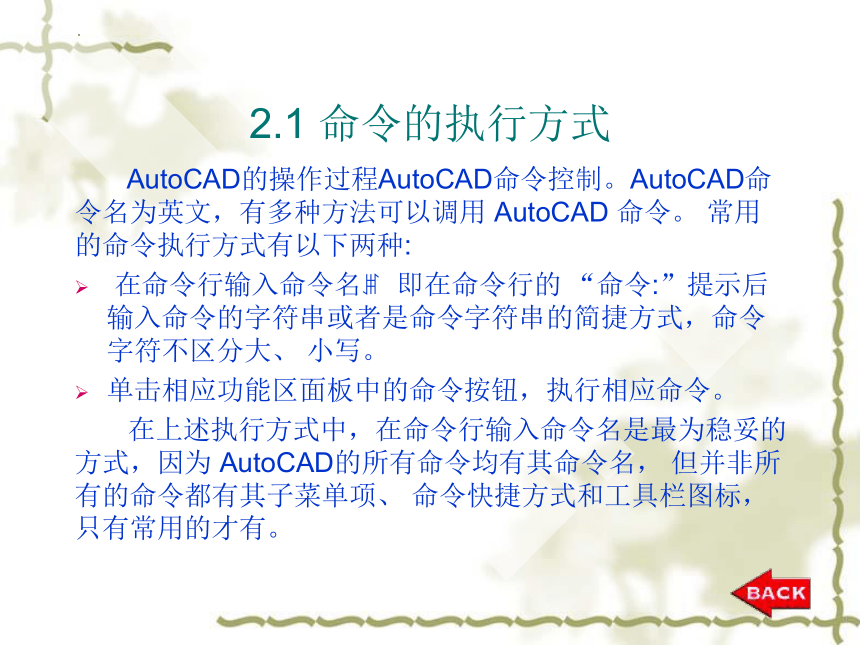

2.1 命令的执行方式
AutoCAD的操作过程AutoCAD命令控制。AutoCAD命令名为英文，有多种方法可以调用 AutoCAD 命令。 常用的命令执行方式有以下两种:
在命令行输入命令名 即在命令行的 “命令:”提示后输入命令的字符串或者是命令字符串的简捷方式，命令字符不区分大、 小写。
单击相应功能区面板中的命令按钮，执行相应命令。
在上述执行方式中，在命令行输入命令名是最为稳妥的方式，因为 AutoCAD的所有命令均有其命令名， 但并非所有的命令都有其子菜单项、 命令快捷方式和工具栏图标，只有常用的才有。
2.2 绘制直线几何图形
在建筑施工图的绘制中，用的最多而且用途最广泛的图形元素是直线及由直线组成的集合图形。本节将介绍直线及由直线组成的几何图形的绘制方法，掌握AutoCAD2017 绘图的最基本技能。
2.2.1 绘制点 2.2.2 绘制直线
2.2.3 绘制多段线 2.2.4-1 设置多线类型
2.2.4-2 绘制多线 2.2.5 绘制正多边形
2.2.6 绘制矩形

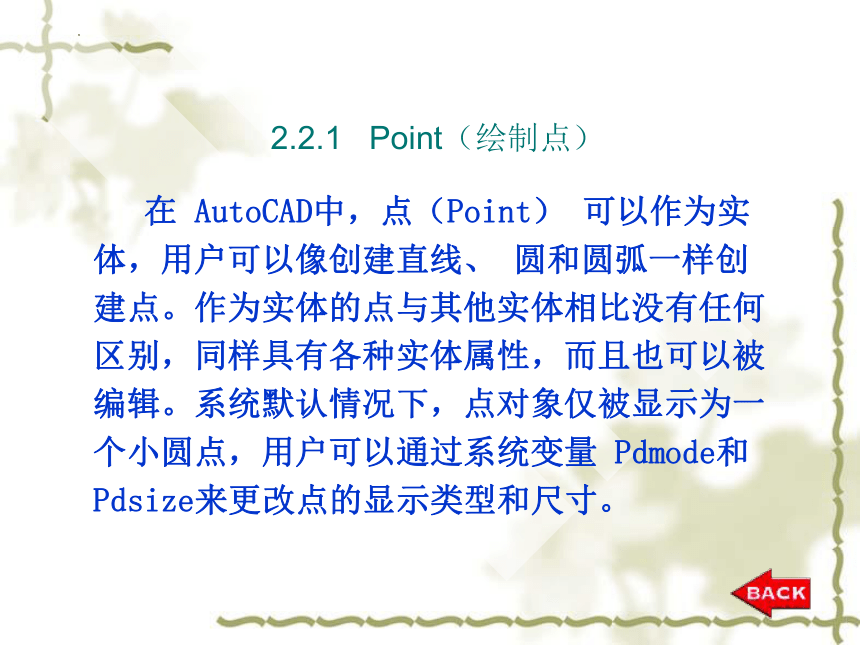

2.2.1 Point（绘制点）
在 AutoCAD中，点（Point） 可以作为实体，用户可以像创建直线、 圆和圆弧一样创建点。作为实体的点与其他实体相比没有任何区别，同样具有各种实体属性，而且也可以被编辑。系统默认情况下，点对象仅被显示为一个小圆点，用户可以通过系统变量 Pdmode和Pdsize来更改点的显示类型和尺寸。

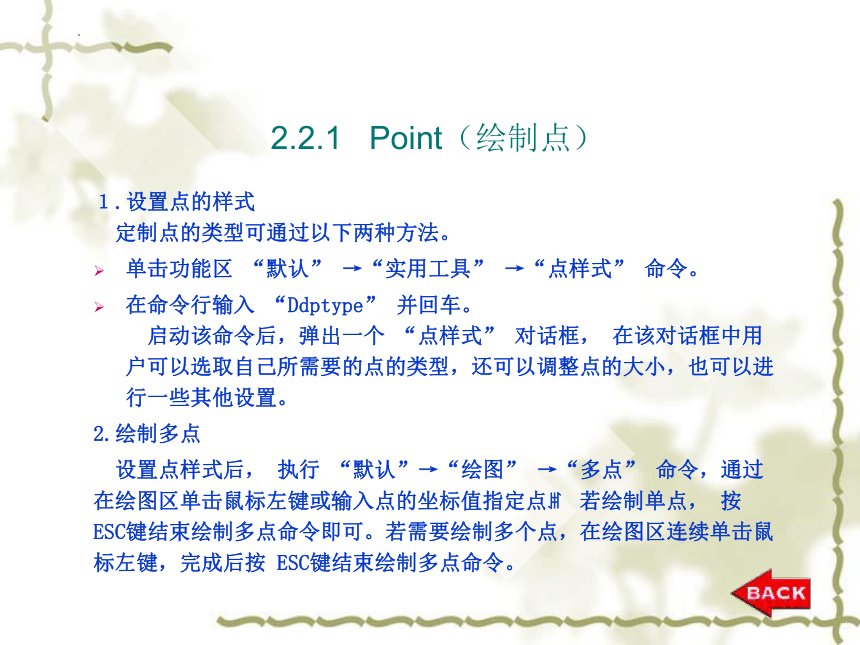

2.2.1 Point（绘制点）
１.设置点的样式
定制点的类型可通过以下两种方法。
单击功能区 “默认” →“实用工具” →“点样式” 命令。
在命令行输入 “Ddptype” 并回车。
启动该命令后，弹出一个 “点样式” 对话框， 在该对话框中用户可以选取自己所需要的点的类型，还可以调整点的大小，也可以进行一些其他设置。
2.绘制多点
设置点样式后， 执行 “默认”→“绘图” →“多点” 命令，通过在绘图区单击鼠标左键或输入点的坐标值指定点 若绘制单点， 按 ESC键结束绘制多点命令即可。若需要绘制多个点，在绘图区连续单击鼠标左键，完成后按 ESC键结束绘制多点命令。

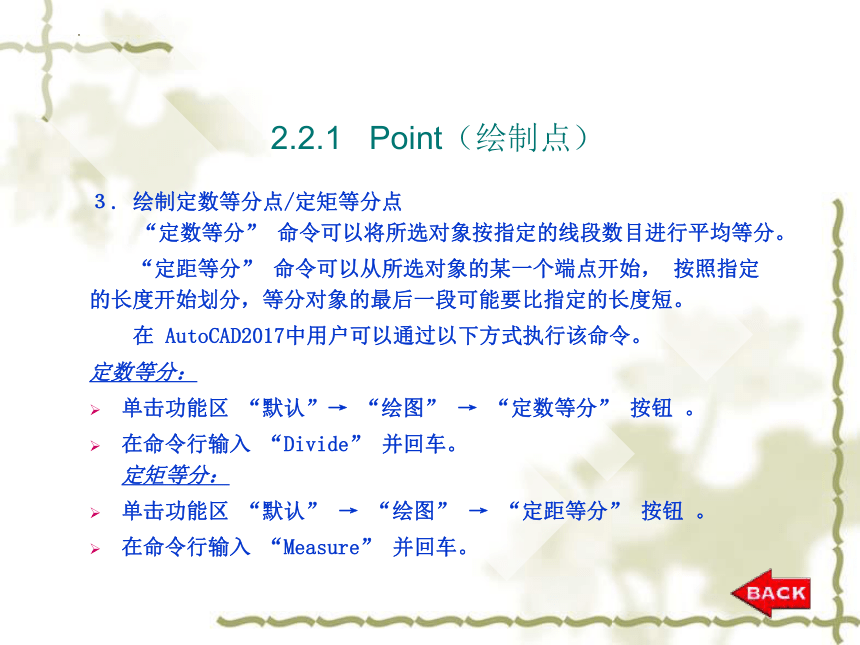

2.2.1 Point（绘制点）
３. 绘制定数等分点/定矩等分点
“定数等分” 命令可以将所选对象按指定的线段数目进行平均等分。
“定距等分” 命令可以从所选对象的某一个端点开始， 按照指定的长度开始划分，等分对象的最后一段可能要比指定的长度短。
在 AutoCAD2017中用户可以通过以下方式执行该命令。
定数等分：
单击功能区 “默认”→ “绘图” → “定数等分” 按钮 。
在命令行输入 “Divide” 并回车。
定矩等分：
单击功能区 “默认” → “绘图” → “定距等分” 按钮 。
在命令行输入 “Measure” 并回车。

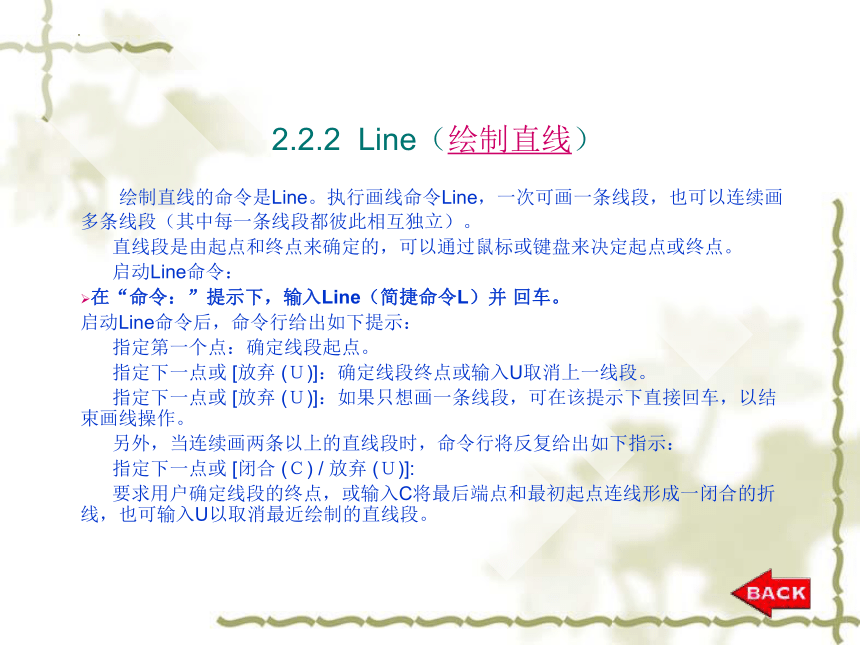

2.2.2 Line（绘制直线）
绘制直线的命令是Line。执行画线命令Line，一次可画一条线段，也可以连续画多条线段（其中每一条线段都彼此相互独立）。
直线段是由起点和终点来确定的，可以通过鼠标或键盘来决定起点或终点。
启动Line命令：
在“命令：”提示下，输入Line（简捷命令L）并 回车。
启动Line命令后，命令行给出如下提示：
指定第一个点：确定线段起点。
指定下一点或 [放弃 (Ｕ)]：确定线段终点或输入U取消上一线段。
指定下一点或 [放弃 (Ｕ)]：如果只想画一条线段，可在该提示下直接回车，以结束画线操作。
另外，当连续画两条以上的直线段时，命令行将反复给出如下指示：
指定下一点或 [闭合 (Ｃ) / 放弃 (Ｕ)]:
要求用户确定线段的终点，或输入C将最后端点和最初起点连线形成一闭合的折线，也可输入U以取消最近绘制的直线段。

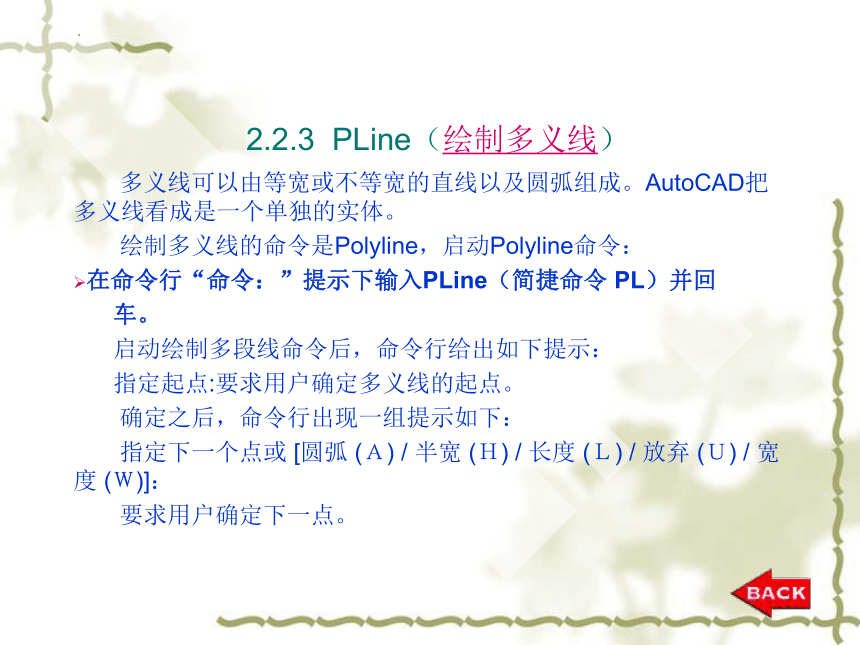

2.2.3 PLine（绘制多义线）
多义线可以由等宽或不等宽的直线以及圆弧组成。AutoCAD把多义线看成是一个单独的实体。
绘制多义线的命令是Polyline，启动Polyline命令：
在命令行“命令：”提示下输入PLine（简捷命令 PL）并回
车。
启动绘制多段线命令后，命令行给出如下提示：
指定起点:要求用户确定多义线的起点。
确定之后，命令行出现一组提示如下：
指定下一个点或 [圆弧 (Ａ) / 半宽 (Ｈ) / 长度 (Ｌ) / 放弃 (Ｕ) / 宽度 (Ｗ)]：
要求用户确定下一点。

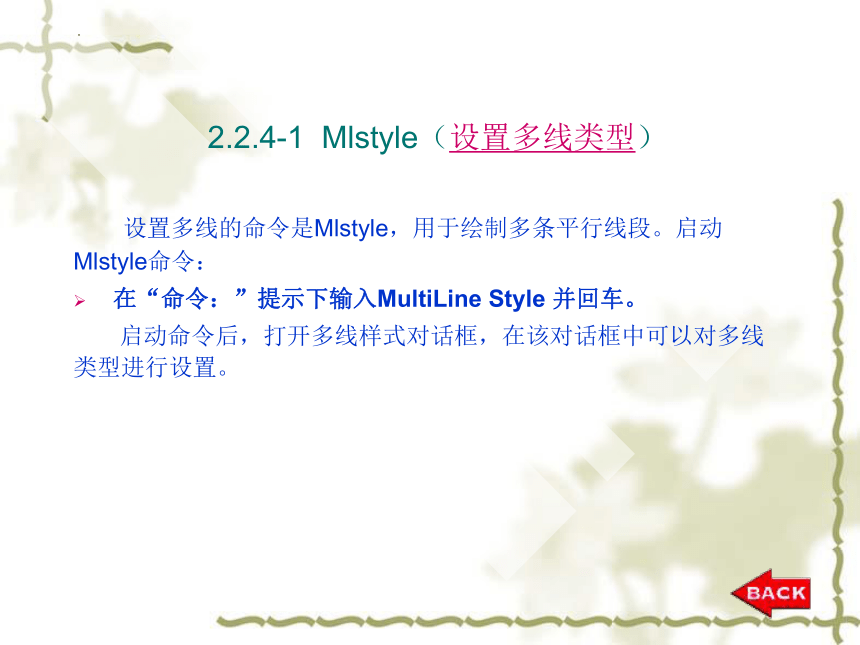

2.2.4-1 Mlstyle（设置多线类型）
设置多线的命令是Mlstyle，用于绘制多条平行线段。启动Mlstyle命令：
在“命令：”提示下输入MultiLine Style 并回车。
启动命令后，打开多线样式对话框，在该对话框中可以对多线类型进行设置。

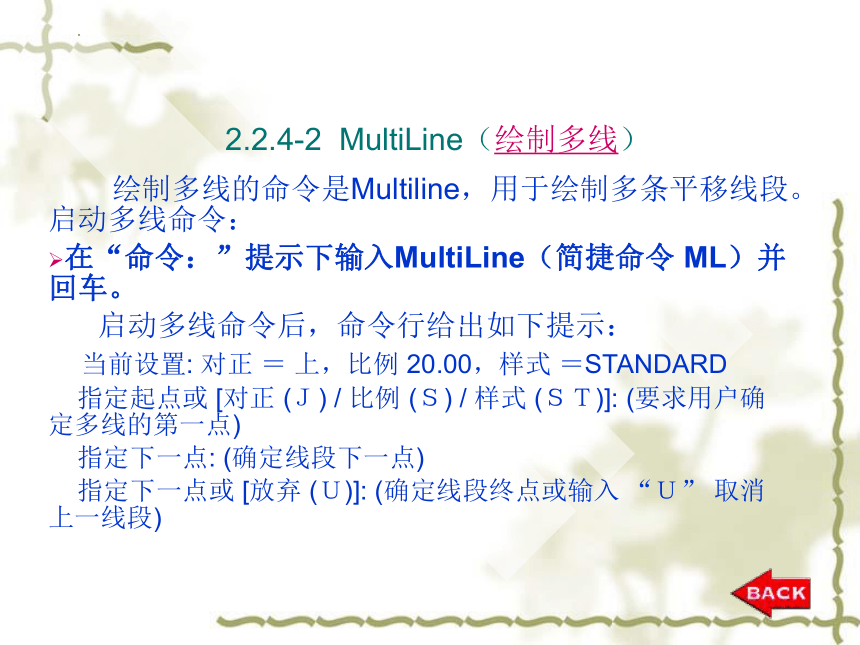

2.2.4-2 MultiLine（绘制多线）
绘制多线的命令是Multiline，用于绘制多条平移线段。启动多线命令：
在“命令：”提示下输入MultiLine（简捷命令 ML）并回车。
启动多线命令后，命令行给出如下提示：
当前设置: 对正 ＝ 上，比例 20.00，样式 ＝STANDARD
指定起点或 [对正 (Ｊ) / 比例 (Ｓ) / 样式 (ＳＴ)]: (要求用户确定多线的第一点)
指定下一点: (确定线段下一点)
指定下一点或 [放弃 (Ｕ)]: (确定线段终点或输入 “Ｕ” 取消上一线段)

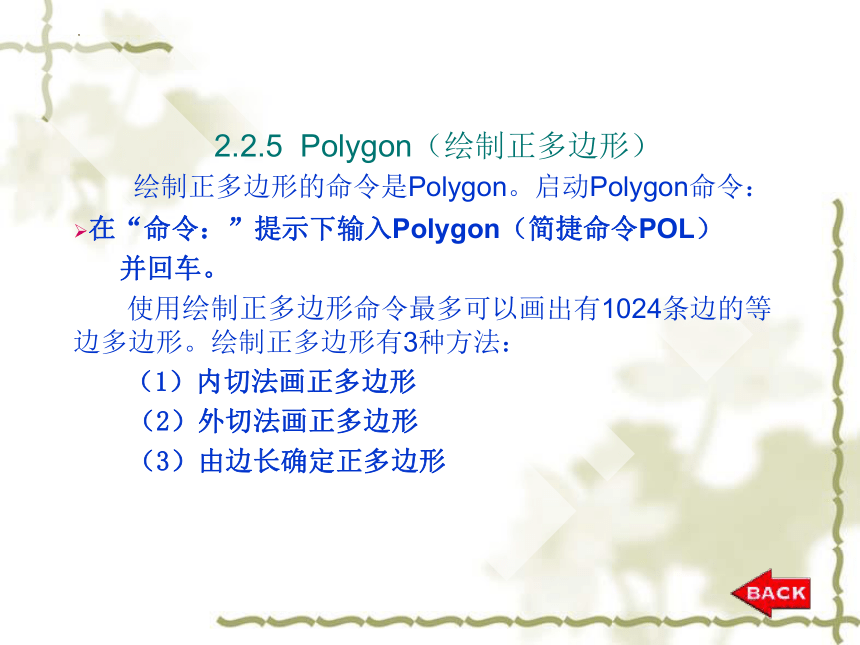

2.2.5 Polygon（绘制正多边形）
绘制正多边形的命令是Polygon。启动Polygon命令：
在“命令：”提示下输入Polygon（简捷命令POL）
并回车。
使用绘制正多边形命令最多可以画出有1024条边的等边多边形。绘制正多边形有3种方法：
（1）内切法画正多边形
（2）外切法画正多边形
（3）由边长确定正多边形

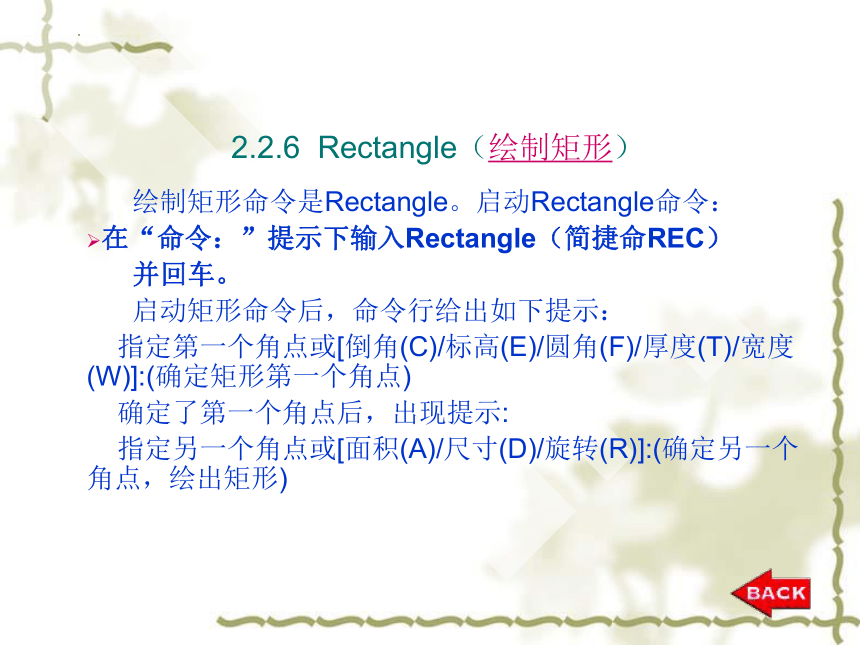

2.2.6 Rectangle（绘制矩形）
绘制矩形命令是Rectangle。启动Rectangle命令：
在“命令：”提示下输入Rectangle（简捷命REC）
并回车。
启动矩形命令后，命令行给出如下提示：
指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:(确定矩形第一个角点)
确定了第一个角点后，出现提示:
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]:(确定另一个角点，绘出矩形)
2.3 绘制曲线对象
使用AutoCAD2017 可以创建各种各样的曲线对象，包括圆、圆弧、样条曲线和圆环。下面将重点介绍这些曲线的绘制方法。
2.3.1 Circle （绘制圆）
2.3.2 Arc （绘制圆弧）
2.3.3 DOnut （绘制圆环）
2.3.4 SPLine （绘制样条曲线）
2.3.1 Circle（绘制圆）
圆是建筑工程绘图中另一种最常见的基本实体，可以用来表示轴圈编号 详图符号等，绘制圆的命令是Circle。
画圆的命令是Circle。启动Circle命令：
命令行:输入“Circle”(简捷命令“C”)并回车
启动绘圆命令后，命令行给出提示:
指定圆的圆心或[三点(3P)/两点(2P)/切点 切点 半径(T)]:(确定圆心)
指定圆的半径或[直径(D)]:(确定圆的半径)
2.3.2 Arc（绘制圆弧）
弧是图形中重要的实体，AutoCAD提供了多种不同的画弧方式，这些方式是根据起点、方向、中点、包角、终点、弦长等控制点来确定的。 画弧命令是Arc。启动Arc命令画弧：
在“命令：”提示下输入Arc（简捷命令A）并回车。
启动绘制圆弧命令后，命令行给出提示:
指定圆弧的起点或[圆心(C)]:(确定第一点)
指定圆弧的第二个点或[圆心(C)/端点(E)]:(确定第二点)
指定圆弧的端点:(确定终点)
2.3.3 DOnut（绘制圆环）
绘制圆环的命令是Donut。绘制圆环时，用户只需指定内径和外径，便可连续点取圆心绘出多个圆环。启动Donut命令：
在“命令：”提示下输入DOnut（简捷命令DO） 并回车。
启动Donut命令后，命令行出现如下提示：
指定圆环的内径 当前值 :(指定一个内径)
指定圆环的外径 当前值 :(指定一个外径)
指定圆环的中心点或 退出 :(输入坐标或单击以确定圆环的中心)
指定圆环的中心点或 退出 :(给出下一个圆环的中心，或回车结束该命令)
2.3.5 SPLine（绘制样条曲线）
绘制样条曲线的命令是Spline，可以用来绘制二维或三维样条曲线。 启动Spline命令绘制样条曲线方法：
在“命令：”提示下输入SPLine（简捷命令SPL）并回车。
启动Spline命令后，命令行给出如下提示：
指定第一个点或[方式(M)/节点(K)/对象(O)]:(指定第一点)
输入下一个点或[起点切向(T)/公差(L)]:(指定下一点或选择其他选项)
输入下一个点或[端点相切(T)/公差(L)/放弃(U)]:(指定下一点或选择其他选项)
回车后继续出现下列提示:
输入下一个点或[端点相切(T)/公差(L)/放弃(U)/闭合(C)]:(回车结束命令或继续指定下一点或选择其他选项)
2.4 查询图形属性
我们主要讲述查询两点间距离以及围成区域的图形面积。
2.4.1 Dist（查询距离）
2.4.2 Area（查询面积）
2.4.1 Dist（查询距离）
查询距离的命令是Dist，可以查询两点间的直线距离，以及该直线与X轴的夹角。
在“命令：”提示下，输入DIst（简捷命令DI） 并回车。
启动Dist命令后，命令行提示如下：
指定第一点:(选择第一点)
指定第二个点或[多个点(M)]:(选择第二点)
此时，命令行将显示如下信息:
距离= ，XY平面中的倾角= ，与XY平面的夹角=
X增量= ，Y增量= ，Z增量= ( 表示各相应的数据)
2.4.2 Area（查询面积）
查询面积的命令是Area，可以查询由若干点所确定区域（或由指定实体所围成区域）的面积和周长，还可对面积进行加减运算。
○命令行:输入“Area”并回车。
启动查询面积命令后，命令行提示如下:
指定第一个角点或[对象(O)/增加面积(A)/减少面积(S)] 对象(O) :(要求用户选择第一角点)
AutoCAD将根据各点连线所围成的封闭区域来计算其面积和周长。
2.5 图案填充
图案填充的命令是Bhatch(简捷命令BH或H)，启动Bhatch命令后，系统将自动打开“图案填充创建”选项卡，用户可以直接在该选项卡中设置图案填充的边界 图案 特性以及其他属性。
图 2-1
（1）图案填充和渐变选项卡
（2）图案面板
图 2-2
“图案” 面板用于显示所有预定义和自定义图案的预览对象。 用户可以打开下拉列表，选择图案的类型。
3. 特性面板
执行图案填充的第一步就是定义填充图案类型 在 “特性” 面板中， 用户可以根据需要设置填充方式、 填充色彩、填充透明度、 填充角度以及填充比例等。
图 2-3
4. 原点面板
“原点” 面板用于控制填充图案生成的起始位置。某些图案填充需要与图案填充边界上的一点对齐。 默认情况下， 所有图案填充的原点都对应于当前的 ＵＣＳ 原点。
5. 选项面板
“选项” 面板控制几个常用的图案填充选项。
单击“选项”面板右下角箭头， “图案填充和渐变色”对话框，在该对话框中，用户可以控制几个常用的图案填充或填充选项，如选择是否自动更新图案 自动视口大小调整填充比例值，以及填充图案属性设置等。在该对话框中，用户可以修改图案 比例 旋转角度和关联性等。
2.6 块的操作
图块是用一个图块名命名的一组图形实体的总称。AutoCAD总是把图块作为一个单独的、完整的对象来操作。用户可以根据实际需要将图块按给定的缩放系统和旋转角度插入到指定的任一位置，也可以对整个图块进行复制、移动、旋转、比例缩放、镜像、删除和阵列等操作。
2.6.1 Block（图块的定义）
2.6.2 Wblock（图块存盘）
2.6.3 插入图块
2.6.1 Block（图块的定义）
要定义一个图块，首先要绘制组成图块的实体，然后用Block命令（或Bmake命令）来定义图块的插入点，并选择构成图块的实体。
在“命令：”提示下，输入Block（或Bmake，简捷
命令B）并回车。
启动Block（或Bmake）命令后，弹出对话框，如图2-4所示。
图 2-4
2.6.2 Wblock（图块存盘）
用Block（或Bmake）定义的图块，只能在图块所在的当前图形文件中使用，不能被其他图形引用。为了使图块成为公共图块（可供其他图形文件插入和引用），AutoCAD提供了Wblock（即Write Block，图块存盘）命令，将图块单独以图形文件（*.DWG）的形式存盘。用Wblock定义的图形文件和其他图形文件无任何区别。
在“命令：”提示下，输入Wblock（简捷命令W）并回车，启动图块存盘命令。启动Wblock命令后，弹出对话框，如图2-5所示。
图 2-5
2.6.3 插入图块
（1）利用Insert命令插入图块
在“命令：”提示下，输入Insert（简捷命令I） 并回车。弹出“插入”对话框。
2.6.3 插入图块
（2）利用MINSERT命令插入图块
在“命令：”提示下，输入MINSERT并回车来执行该命令。启动MINSERT命令后，命令行给出如下提示：
输入块名或[ ]:(确定要插入的图块名或输入问号来查询已定义的图块信息)
指定插入点或[基点(B)/比例(S)/X/Y/Z/旋转(R)]:(确定插入点位置或选择某一选项)
现用十字光标确定一插入点，命令行提示:
输入X比例因子，指定对角点，或[角点(C)/xyz(XYZ)] 1 :(确定X轴方向的比例系数)
输入Y比例因子或 使用X比例因子 :(确定Y轴方向的比例系数)
指定旋转角度 0 :(确定旋转角度)
输入行数(---) 1 :(确定矩形阵列的行数)
输入列数(|||) 1 :(确定矩形阵列的列数)
输入行间距或指定单位单元(---):(确定行间距)
指定列间距(|||):(确定列间距)
2.7 基本编辑方法
编辑是指对图形进行修改、移动、复制以及删除等操作，AutoCAD提供了丰富的图形编辑功能，利用它们可以提高绘图的效率与质量。
2.7.1 Undo（取消） 2.7.9 BReak（打断图形）
2.7.2 Erase（删除图形） 2.7.10 TRim（剪切图形）
2.7.3 COpy（复制图形） 2.7.11 EXtend（延伸实体）
2.7.4 MIrror（图形镜像） 2.7.12 CHAmfer and Fillet
2.7.5 ARray（图形阵列） 2.7.13 Stretch（拉伸图形）
2.7.6 Move（移动图形） 2.7.14 Offset（偏移复制）
2.7.7 ROtate（旋转图形） 2.7.15 eXplode（炸开图形）
2.7.8 SCale（比例缩放图形）
2.7.1 Undo（取消）
绘图过程中，执行错误操作是很难避免的，AutoCAD允许使用Undo命令来取消这些错误操作。
只要没有执行Quit、Save或End命令结束或保存绘图，进入AutoCAD后的全部绘图操作都存储在缓冲区中，使用Undo命令可以逐步取消本次进入绘图状态后的操作，直至初始状态。这样用户可以一步一步地找出错误所在，重 新进行编辑修改。
在“命令：”提示下输入Undo（简捷命令U）并回 车。
2.7.2 Erase（删除图形）
删除图形的命令是Erase。启动Erase命令方法：
在“命令：”提示下输入Erase（简捷命令E）并回 车。
启动Erase命令后，命令行给出选择对象：提示，提示用户选择需要删除的实体。
在“选择对象:”提示下，可选择实体进行删除，可以使用窗口或交叉方式来选择要删除的实体。
在不执行任何命令的状态下，分别单击选中所要删除的实体，用键盘上的Delete键，也可删除实体。
2.7.3 COpy（复制图形）
复制图形的命令是Copy。
在“命令：”提示下输入Copy（简捷命令CO或CP）并回车。
启动复制命令后，命令行提示:
选择对象:(选择所要复制的实体目标)
指定基点或[位移(D)/模式(O)] 位移 :(确定复制操作的基准点位置，这时可借助目标捕捉功能或十字光标确定基点位置)
指定第二个点或[阵列(A)] 使用第一个点作为位移 :(要求确定复制目标的终点位置)
终点位置通常可借助目标捕捉功能或相对坐标(即相对基点的终点坐标)来确定。
确定一个终点位置之后，命令行还会反复出现以下提示:
指定第二个点或[阵列(A)/退出(E)/放弃(U)] 退出 :(要求用户确定另一个终点位置)
直至用户按回车结束命令。
2.7.4 MIrror（图形镜像）
在实际绘图过程中，经常会遇到一些对称的图形。AutoCAD提供了图形镜像（Mirror）功能，即只需绘制出相对称图形的一部分，利用Mirror命令就可将对称的另一部分镜像复制出来。
在“命令：”提示下，输入Mirror（简捷命令MI） 并回车。
启动Mirror命令后，命令行提示：
启动镜像命令后，命令行提示:
选择对象:(选择需要镜像的实体)
指定镜像线的第一点:(确定镜像线的起点位置)
指定镜像线的第二点:(确定镜像线的终点位置)
确定了这两点，镜像线也就确定下来了，系统将以该镜像线为轴镜像另一部分图形。
要删除源对象吗 [是(Y)/否(N)] N :(确定是否删除原来所选择的实体)。
2.7.5 ARray（图形阵列）
尽管Copy命令可以一次复制多个图形，但要复制呈规则分布的实体目标仍不是特别方便。AutoCAD提供了图形阵列Array功能，以便用户快速准确地复制呈规则分布的图形。
在“命令：”提示下输入Array（简捷命令AR）并回车。打开阵列选项卡，如下图。
2.7.6 Move（移动图形）
移动图形的命令是Move。
在“命令：”提示下，输入Move（简捷命令M）并回车。
启动Move命令后，命令行提示：
选择对象: (选择要移动的实体)
指定基点或 [位移 (Ｄ)] 位移 : (确定移动基点， 可以通过目标捕捉选择一些特征点)
指定第二个点或 使用第一个点作为位移 : (确定移动终点。 这时可以输入相对坐标或通过目标捕捉来准确定位终点位置)
2.7.7 ROtate（旋转图形）
旋转图形的命令是Rotate。
在“命令：”提示下，输入Rotate（简捷命令RO）
并回车。
启动Rotate命令后，命令行提示：
选择对象: (选择要进行旋转操作的实体目标)
指定基点: (确定旋转基点)
指定旋转角度，或 [复制 (Ｃ) / 参照 (Ｒ)] ０ : (确定绝对旋转角度)
2.7.8 SCale（比例缩放图形）
比例缩放图形的命令是Scale。
在“命令：”提示下，输入Scale（简捷命令SC）并回车。
启动Scale命令后，命令行提示：
选择对象：选择要进行比例缩放的实体。
指定基点：确定缩放基点。
指定比例因子或 [复制 (Ｃ) / 参照 (Ｒ)]：确定缩放比例系数。
2.7.9 BReak（打断图形）
启动Break命令：
在“命令：”提示下输入Break（简捷命令BR） 并回车。
启动Break命令后，在命令行出现如下提示：
选择对象：选择要打断的实体。
指定第二个打断点或 [第一点 (Ｆ)]：选择要删除部分的第二点。若选择该方式，则上一操作中选取实体的点便作为第一点。
删除部分实体的第二种方式是：选择实体后，重新输入删除部分的起点和终点。命令行提示如下：
指定第一个打断点: (选取起点)
指定第二个打断点: (选取终点)
2.7.10 TRim（剪切图形）
AutoCAD提供了Trim命令，可以方便快速地对图形实体进行修剪。该命令要求用户首先定义一个剪切边界，然后再用此边界剪去实体的一部分。
在“命令：”提示下输入Trim（简捷命令TR）并回车。
启动Trim后，命令行出现如下提示：
选择对象：选择实体作为剪切边界，可连续选多个实体作为边界，选择完毕后回车确认。
选择要修剪的对象， 或按住 Ｓｈｉｆｔ 键选择要延伸的对象，或 [栏选 ( Ｆ) / 窗交(Ｃ) / 投影 (Ｐ) / 边 (Ｅ) / 删除 (Ｒ) / 放弃 (Ｕ)]:选取要剪切实体的被剪切部分，将其剪掉。回车即可退出命令。
2.7.11 EXtend（延伸实体）
Extend命令用于延伸线。在进行延伸操作时，首先要确定一个边界，然后选择要延伸到该边界的线。
在“命令：”提示下，输入EXtend（简捷命令EX）并回车。
启动Extend命令后，命令行提示：
选择对象：选择作为边界的实体目标。这些实体可以是弧、圆、多义线、直线、椭圆和椭圆弧。
选择要延伸的对象， 或按住 Ｓｈｉｆｔ 键选择要延伸的对象，或 [栏选 ( Ｆ) / 窗交(Ｃ) / 投影 (Ｐ) / 边 (Ｅ) / 删除 (Ｒ) / 放弃 (Ｕ)]：选择要延伸的实体。
在AutoCAD中，可以延伸直线、多义线和弧这3类实体。一次只能延伸一个实体。
2.7.12 CHAmfer and Fillet（倒角和圆角）
工程制图中常用倒角和圆角命令，Chamfer和Fillet可以分别完成这两类操作。
（1）倒角（CHAmfer）
在“命令：”提示下，输入CHAmfer（简捷命令 CHA）并回车。
启动Chamfer命令后，命令行出现如下提示：
选择第一条直线或 [放弃 (Ｕ) / 多段线 ( Ｐ) / 距离 ( Ｄ) / 角度 ( Ａ) / 修剪 ( Ｔ) / 方式(Ｅ) / 多个 (Ｍ)]: (选择要进行倒角的第一实体)
选择第二条直线，或按住 Ｓｈｉｆｔ 键选择直线以应用角点或 [ 距离 ( Ｄ) / 角度(Ａ) / 方法 (Ｍ)]: (选择第二个实体目标)
（2）圆角（Fillet）
圆角命令为Fillet，圆角和倒角有些类似，它要求用一段弧在两实体之间光滑过渡。可以通过以下3种方法启动该命令：
在“命令：”提示下，输入Fillet（简捷命令F）并回车。
启动Fillet命令后，命令行出现如下提示：
选择第一个对象或 [放弃 ( Ｕ) / 多段线 ( Ｐ) / 半径 ( Ｒ) / 修剪 ( Ｔ) / 多个 ( Ｍ)]:(选择要进行圆角操作的第一个实体)
选择第二个对象， 或按住 Ｓｈｉｆｔ 键选择对象以应用角点或 [半径 (Ｒ)]: (选择要进行圆角操作的第二实体)
2.7.13 Stretch（拉伸图形）
拉伸图形的命令是Stretch。
在“命令：”提示下，输入Stretch（简捷命令S）并回车。
启动Stretch命令后，命令行给出如下提示：
以交叉窗口或交叉多边形选择要拉伸的对象(提示用户采用交叉方式选择实体目标)
指定基点或[位移(D)] 位移 :(确定拉伸基点)
指定第二个点或 使用第一个点作为位移 :(确定拉伸终点，可直接用十字光标或坐标参数方式来确定终点位置)
2.7.14 Offset（偏移复制）
在“命令：”提示下，输入Offset（简捷命令O） 并回车。
启动Offset命令后，命令行给出如下提示：
指定偏移距离或[通过(T)/删除(E)/图层(L)] 通过 :(输入偏移量，可直接输入一个数值或通过两点之间的距离来确定偏移量)
选择要偏移的对象，或[退出(E)/放弃(U)] 退出 :(选取要偏移复制的实体目标)
指定通过点或[退出(E)/多个(M)/放弃(U)] 退出 :(确定复制后的实体位于原实体的哪一侧)
选择要偏移的对象，或[退出(E)/放弃(U)] 退出 :(继续选择实体或直接回车结束命令)
2.7.15 eXplode（炸开图形）
在“命令：”提示下，输入eXplode（简捷命令X）并回车。
启动Explode命令后，命令行给出如下提示：
选择对象:(选择要分解的图块)
选择对象:(继续选择图块或直接回车结束命令)
除了图块之外，利用Explode命令还可以炸开三维实体、三维多义线、填充图案、平行线（MLine）、尺寸标注线、多义线矩形、多边形和三维曲面等实体。
2.8 高级编辑技巧
本节主要介绍一些常用的高级编辑命令和编辑技巧。
2.8.1 LAyer（图层设置）
2.8.2 PEdit（多义线编辑）
2.8.3 Properties（属性管理器）
2.8.4 属性拷贝
2.8.1 LAyer（图层设置）
图层设置可通过图层特性对话框来进行。
在“命令：”提示符下输入Layer（简捷命令LA）并回车。
启动 Layer 命令后，AutoCAD 将打开对话框。如图2-6所示。在对话框中，用户可完成创建图层、删除图层、重设当前层、颜色控制、状态控制、线型控制以及打印状态控制等。
图 2-6
2.8.2 PEdit（多义线编辑）
使用PEdit命令，可以对多义线本身的特性进行修改，也可以把单一独立的首尾相连的多条线段合并成多义线。
启动PEdit命令，可在命令行“命令：”提示下输入PEdit（简捷命令PE）。
PEdit命令启动后，命令行提示如下：
选择多段线或[多条(M)]:(选择编辑对象，可以拾取一条多段线 直线或圆弧)
如果选取的是多段线，命令行提示如下:
输入选项[闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]:
使用这些选项，可以修改多义线的长度、宽度，使多义线打开或闭合等。
2.8.3 Properties（属性管理器）
AutoCAD 2017提供了一个专门进行图形实体属性编辑和管理的工具——属性管理器，在属性管理器中，图形实体的所有属性均一目了然，用户修改起来也极为方便。
打开属性管理器对话框可通过以下3种方法：
在“命令：”提示下输入Properties。
Properties对话框如图2-7所示。在该对话框中，列出了被选取的目标实体的全部属性，这些属性有些是可编辑的，有些则是不允许编辑的。而用户所选取的目标实体，可以是单一的，也可以是多个的；可以是同一种类的图形，也可以是不同种类的图形。
图 2-7
2.8.4 特性匹配
AutoCAD提供的特性匹配命令，可以方便地把一个图形对象的图层 线型 线型比例 线宽等特性赋予另一个图形对象，而不用再逐项设定，从而大大提高绘图速度，节省时间。
在命令行“命令：”提示下输入Match prop（简捷命令MA）并回车。
启动特性匹配命令后，命令行出现如下提示:
选择源对象:(选择源实体)。
当前活动设置:颜色图层线型线型比例线宽透明度厚度打印样式标注文字图案填充多段线视口表格材质多重引线中心对象
这一行提示显示出特性匹配命令的当前(也是默认)设置，允许复制这些特性。
选择目标对象或[设置(S)]:(输入“S”，重新设置可复制的属性项)
此时屏幕上弹出 对话框，如图2-8所示。
在该对话框中，可以对复选框中列出的属性进行选择，只有被选择的才能从源实体复制到目标实体上。特殊属性只是某些特殊实体才有的属性，如尺寸标注属性只属于尺寸标注线，文本属性只属于文本。对于特殊属性，只能在同类型的实体之间进行复制。
进行属性设置后，系统又回到原来的状态，即命令行又出现提示：
对象或[设置(S)]:(选择特性匹配的目标实体)
选择完毕并回车确认后，目标实体的属性便服从于源实体的属性。
图 2-8
2.9 文本标注与编辑
AutoCAD2017 可以为图形进行文本标注和说明，对于已标注的文本，还提供相应的编辑命令，
使得绘图中文本标注能力大为增强。
2.9.1 STyle（定义字体样式）
2.9.2 DText（单行文本输入）
2.9.3 MText（标注多行文字）
2.9.4 特殊字符的输入
2.9.5 文本编辑
2.9.1 STyle（定义字体样式）
字体样式是定义文本标注时的各种参数和表现形式。用户可以在字体样式中定义字体高度等参数，并赋名保存。
定义字体样式的命令为Style。
在“命令：”提示下，输入Style（简捷命令ST）并回车。
启动Style命令后，弹出 对话框，如图2-9所示，在该对话框中，用户可以进行字体样式的设置。
图 2-9
2.9.2 DText（单行文本输入）
在“命令：”提示下，输入DText（简捷命令DT）并回车。
启动DText命令后，命令行出现如下提示：
当前文字样式:(当前文字样式)当前文字高度:(当前值)
指定文字的起点或[对正(J)/样式(S)]:(确定文本行基线的起点位置)
指定高度 当前值 :(输入数值确定文字高度)
指定文字的旋转角度 0 :(输入数值确定文字旋转角度)
用DText命令标注文本，可以进行换行，即执行一次命令可以连续标注多行，但每换一行或用光标重新定义一个起始位置时，再输入的文本便被作为另一实体。
输入文字回车确认后，命令行会继续出现下一行：提示，可在已输入文字下一行位置继续输入。也可在下一行：提示下直接回车，结束本次DText命令。
2.9.3 MText（标注多行文字）
用DText命令虽然也可以标注多行文本，但换行时定位及行列对齐比较困难，且标注结束后，每行文本都是一个单独的实体，不易编辑。AutoCAD为此提供了MText命令，使用MText命令可以一次标注多行文本，并且各行文本都以指定宽度排列对齐，共同作为一个实体。这一命令在注写设计说明中非常有用。
可以采用如下方式启动MText命令：
在命令行“命令：”提示下输入MText（简捷命令
MT）并回车。
2.9.4 特殊字符的输入
AutoCAD提供的控制码及其相对应的特殊字符如下表
控制码
相对应特殊字符功能
%%O
打开或关闭文字上划线功能
%%U
打开或关闭文字下划线功能
%%D
标注符号“度”（°）
%%P
标注正负号（±）
%%C
标注直径（φ）
2.9.5 文本编辑
已标注的文本，有时需对其属性或文字本身进行修改，AutoCAD提供了两个文本基本编辑方法，方便用户快速便捷地编辑所需的文本。这两种方法是：DDEDIT命令和属性管理器。
（1）利用DDEDIT命令编辑文本
在命令行“命令：”提示下，输入DDEDIT（简
捷命令ED）并回车。
启动命令后，命令行提示如下：
选择注释对象或[放弃(U)/模式(M)]：要求用户选取要修改的文本。若选取的文本是用DText命令标注的单行文本，则会弹出如图2-10所示的对话框，对话框中的Text文本框内显示出了所选择的文本内容，在该对话框中，只能对文字内容进行修改。
在DDEDIT命令下的提示中，还有一个Undo选项，选择该选项，可以取消上次所进行的文本编辑操作。
图 2-10
若用户所选的文本是用MText命令标注的多行文本，则弹出如图2-11所示的对话框。
该对话框在前面已作过详细介绍，用户可在该对话框中对文本进行更加全面的编辑修改。
（2）利用属性管理器编辑文本
选择一文本，单击鼠标右键，弹出快捷菜单如图
图 2-11
2-12所示；单击其中的 Properties 命令，打开属性管理器如图 2-13所示，就可利用属性管理器进行文本编辑了。
图 2-12
图 2-13
在用属性管理器编辑图形实体时，允许一次选择多个文本实体；而用DDEDIT命令编辑文本实体时，每次只能选择一个文本实体。
2.10 尺寸标注
建筑施工图中的尺寸标注是施工图的重要部分，利用AutoCAD的尺寸标注命令，可以方便快速地标注图纸中各种方向、形式的尺寸。
2.20.1 尺寸标注的基础知识
2.20.2 设置尺寸标注样式
2.20.3 线性型尺寸标注
2.20.4 编辑尺寸标注
2.10.1 尺寸标注的基础知识
一个完整的尺寸标注通常由尺寸线、尺寸界线、尺寸起止符和尺寸数字4部分组成。图2-14列出了一个典型的建筑制图的尺寸标注各部分的名称。
图 2-14
2.10.2 设置尺寸标注样式
尺寸标注样式控制着尺寸标注的外观和功能，它可以定义不同设置的标注样式并给它们赋名。下面我们以建筑制图标准要求的尺寸形式为例，学习创建尺寸标注样式。
AutoCAD提供了Dimstyle命令，用以创建或设置尺寸标注样式。
在“命令：”提示下，输入Dimstyle（简捷命令D）
并回车。
启动Dimstyle命令后，AutoCAD将打开如图2-15所示的对话框。
单击新建按钮后，AutoCAD将打开如图2-16所示的对话框。
图 2-15
（1）设置尺寸线
在对话框中，单击“线”选项，用户可在该选项卡中设置尺寸线、尺寸界线和其他几何参数。
图 2-16
（2）设置起止符
在对话框中，单击“符号和箭头”选项卡，用户可在该选项卡中设置尺寸线、尺寸界线和其他几何参数。
图 2-16
（3）设置尺寸文本格式
在对话框中，单击“文字”选项卡，用户可在如图2-17所示的选项卡中设置尺寸文本、尺寸起止符、指引线和尺寸线之间的相对位置以及尺寸文本格式。
图 2-17
（4）设置尺寸标注特征
在对话框中，单击“调整”选项，用户可在如图2-18所示的选项卡内设置尺寸文本、尺寸起止符、指引线和尺寸线的相对排列位置。
图 2-18
（5） 主单位选项：用户可在如图2-19所示的选项卡中设置基本尺寸文本设置各种参数，以控制尺寸单位、角度单位、精度等级、比例系数等。
图 2-19
2.10.3 线性型尺寸标注
线性（Linear）型尺寸是建筑制图中最常见的尺寸，包括水平尺寸、垂直尺寸、平齐尺寸、旋转尺寸、基线标注和连续标注。下面分别介绍这几种尺寸的标注方法。
（1）标注长度类尺寸
AutoCAD把水平尺寸、垂直尺寸和旋转尺寸都归结为长度类尺寸。这3种尺寸的标注方法大同小异。
AutoCAD提供了Dimlinear命令来标注长度类尺寸。用户可通过下列3种方法启动Dimlinear命令：
在“命令：”提示下，输入DimLIInear（简捷 命令
DLI）并回车。
（2）基线标注
在建筑制图中，往往以某一线作为基准，其他尺寸都按该基准进行定位或画线，这就是基线标注。
AutoCAD提供了Dimbaseline命令方便用户标注这类尺寸。
在“命令：”提示符下输入Dimbaseline（简捷命令
DBA）并回车。
（3）连续标注
除了基线标注之外，还有一类尺寸，它们也是按某一“基准”来标注尺寸的，但该基准不是固定的，而是动态的。这些尺寸首尾相连（除第一个尺寸和最后一个尺寸外），前一尺寸的第二尺寸界线就是后一尺寸的第一尺寸界线。AutoCAD把这种类型的尺寸称为连续尺寸。
开始连续标注时，要求用户先要标出一个尺寸。
AutoCAD提供了Dimcontinue命令，方便用户标注连续尺寸。
在“命令：”提示下，输入Dimcontinue（简捷命令
DCO）并回车。
2.10.4 编辑尺寸标注
AutoCAD提供了多种方法以方便用户对尺寸标注进行编辑，下面将逐一介绍这些方法及命令。
（1）利用属性管理器编辑尺寸标注
用户可通过Properties命令在对话框中更改、编辑尺寸标注的相关参数。操作如下：选择将要修改的某个尺寸标注，再启动特性管理器Properties命令。打开特性对话框，在该对话框中，用户可根据需要更改相关设置。
（2）利用Dim Edit命令编辑尺寸标注
可通过以下2种方法启动Dim edit命令进行尺寸标注的编辑操作：
单击Dimension工具栏上的Dimension Edit按钮。
在“命令：”提示符下，输入Dimedit（简捷命令
DED）并回车。
启动该命令后，命令行提示如下：
输入标注编辑类型[默认(H)/新建(N)/旋转(R)/倾斜(O)] 默认 :(要求用户输入需要编辑的选项)
（3）利用Dimtedit命令更改尺寸文本位置
可通过以下3种方法启动Dimtedit来更改尺寸文本位置：
下拉菜单【Dimension】 Align Text命令。
单击Dimension工具栏上的Dimension Text Edit
按钮。
在“命令：”提示符下，输入Dimtedit（简捷命令
DIMTED）并回车。
启动Dimtedit命令后，命令行将提示：
选择标注:(选择要修改的尺寸标注)
为标注文字指定新位置或[左对齐(L)/右对齐(R)/居中(C)/默认(H)/角度(A)]:(确定尺寸文本的新位置)
（4）更新尺寸标注
用户可将某个已标注的尺寸按当前尺寸标注样式所定义的形式进行更新。AutoCAD提供了DIM下的Update命令来实现这一功能。
在“命令：”提示符下，输入DIM并回车
启动该命令后，命令行提示:
选择对象:(选择要更新的尺寸标注)
选择对象:(继续选择尺寸标注或回车结束操作)
回到“标注:”状态在“标注:”提示下，输入“E”并回车，返回到“命令:”状态。
通过上述操作，AutoCAD将自动把所选择的尺寸标注更新为当前尺寸标注样式所设置的形式。

展开更多......

收起↑
