第四章 图层管理与使用
第四章 图层管理和使用
图层特性管理
1

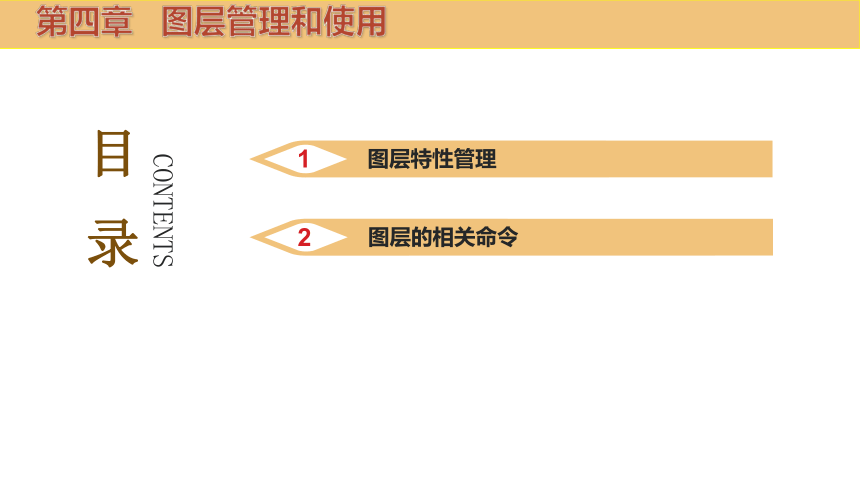

目录
CONTENTS
图层的相关命令
2

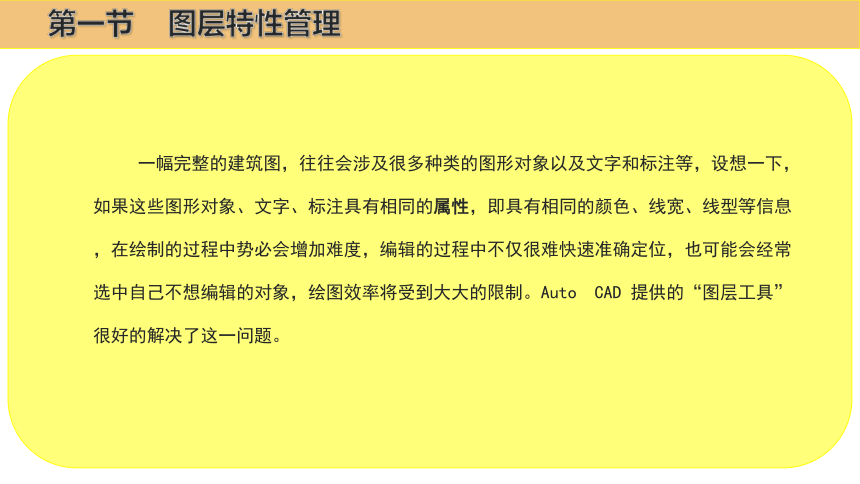

一幅完整的建筑图，往往会涉及很多种类的图形对象以及文字和标注等，设想一下，如果这些图形对象、文字、标注具有相同的属性，即具有相同的颜色、线宽、线型等信息，在绘制的过程中势必会增加难度，编辑的过程中不仅很难快速准确定位，也可能会经常选中自己不想编辑的对象，绘图效率将受到大大的限制。Auto CAD 提供的“图层工具”很好的解决了这一问题。
第一节 图层特性管理

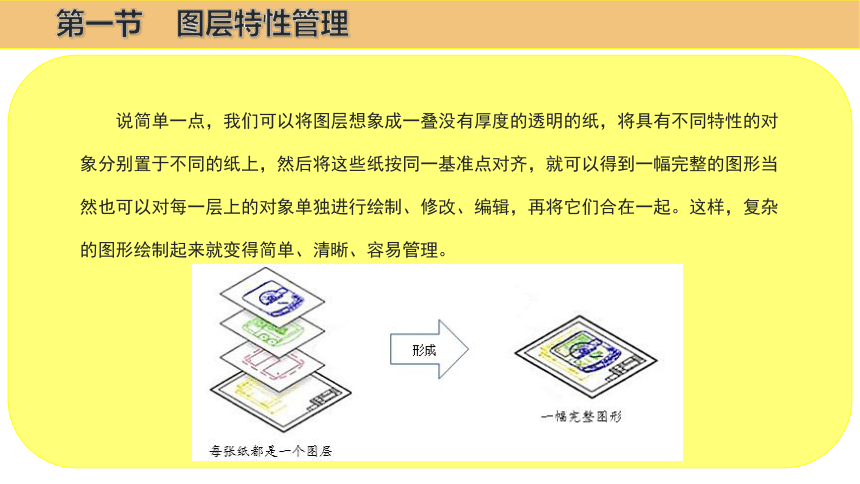

说简单一点，我们可以将图层想象成一叠没有厚度的透明的纸，将具有不同特性的对象分别置于不同的纸上，然后将这些纸按同一基准点对齐，就可以得到一幅完整的图形当然也可以对每一层上的对象单独进行绘制、修改、编辑，再将它们合在一起。这样，复杂的图形绘制起来就变得简单、清晰、容易管理。
第一节 图层特性管理

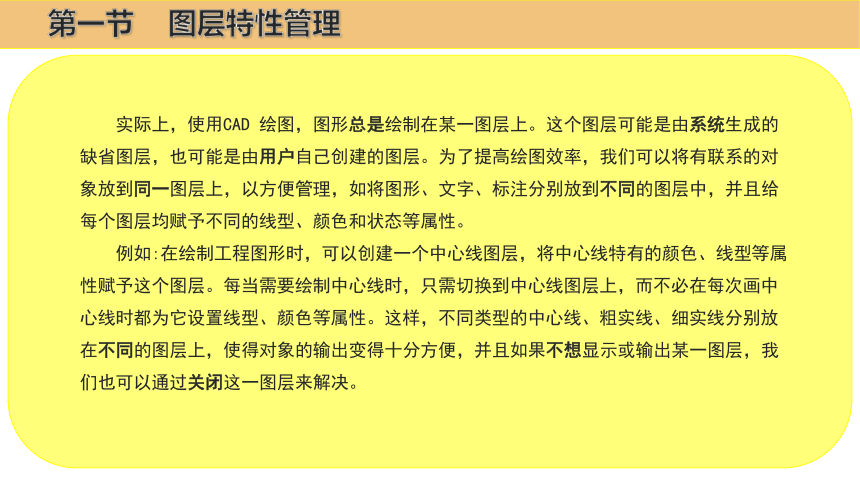

实际上，使用CAD 绘图，图形总是绘制在某一图层上。这个图层可能是由系统生成的缺省图层，也可能是由用户自己创建的图层。为了提高绘图效率，我们可以将有联系的对象放到同一图层上，以方便管理，如将图形、文字、标注分别放到不同的图层中，并且给每个图层均赋予不同的线型、颜色和状态等属性。
例如:在绘制工程图形时，可以创建一个中心线图层，将中心线特有的颜色、线型等属性赋予这个图层。每当需要绘制中心线时，只需切换到中心线图层上，而不必在每次画中心线时都为它设置线型、颜色等属性。这样，不同类型的中心线、粗实线、细实线分别放在不同的图层上，使得对象的输出变得十分方便，并且如果不想显示或输出某一图层，我们也可以通过关闭这一图层来解决。
第一节 图层特性管理
01
02
03
“图层”工具栏：
功能区：默认 图层
命令提示区：LAYER或快捷键LA
第一节 图层特性管理

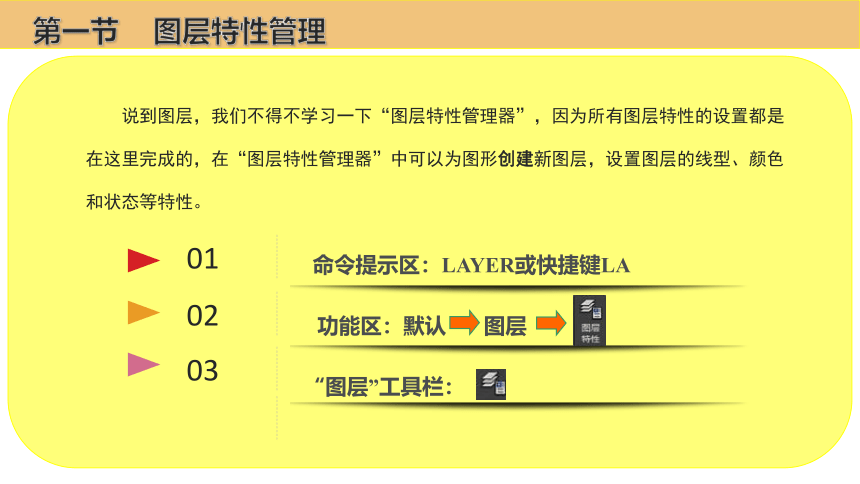

说到图层，我们不得不学习一下“图层特性管理器”，因为所有图层特性的设置都是在这里完成的，在“图层特性管理器”中可以为图形创建新图层，设置图层的线型、颜色和状态等特性。
第一节 图层特性管理

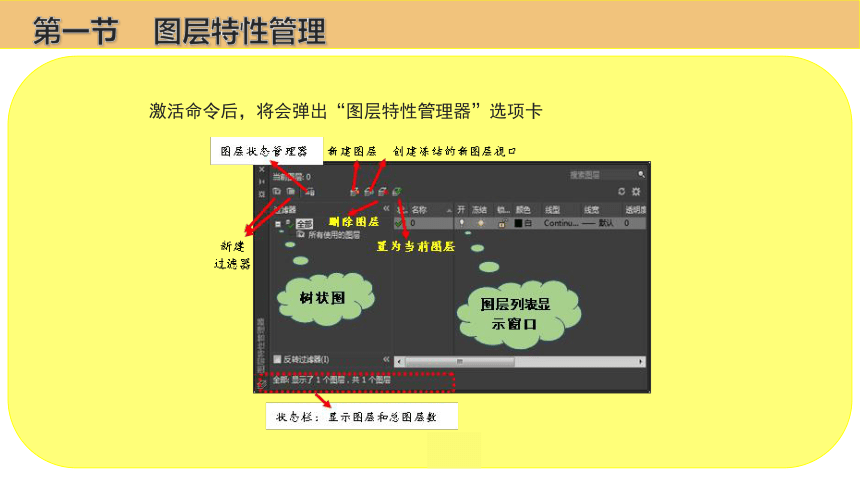

激活命令后，将会弹出“图层特性管理器”选项卡

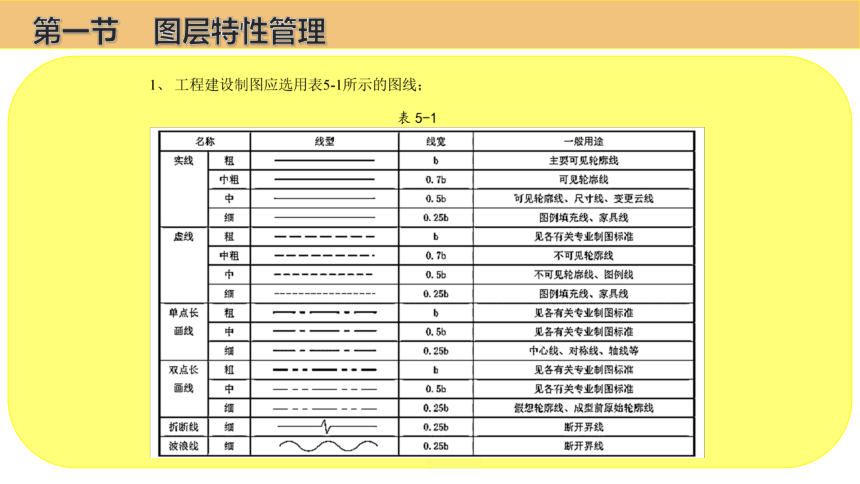

第一节 图层特性管理

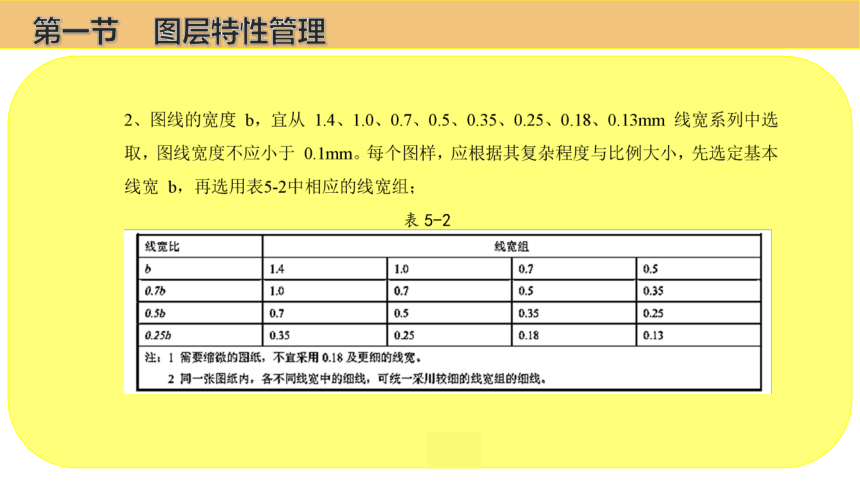

第一节 图层特性管理
第一节 图层特性管理
第一节 图层特性管理
根据以上的要求，图层的相关设定建议如表5-3：
来源：成都市CAD竞赛样题任务书
除以上常用图层外，我们也可以设置其他图层进行辅助绘图 ，名称、颜色的设置无硬性要求。
图层名称 颜色 表5-3 线型 线宽
图框 白色 Continuous 默认
轮廓 白色 Continuous 0.35mm
墙体 白色 Continuous 0.35mm
地平 白色 Continuous 0.5mm
散水 洋红 Continuous 默认
楼梯 蓝色 Continuous 默认
填充 红色 Continuous 默认
标注 青色 Continuous 默认
中心线 红色 Center 默认
轴线 红色 Center 默认
门窗 黄色 Continuous 默认
虚线 绿色 DASHED 默认

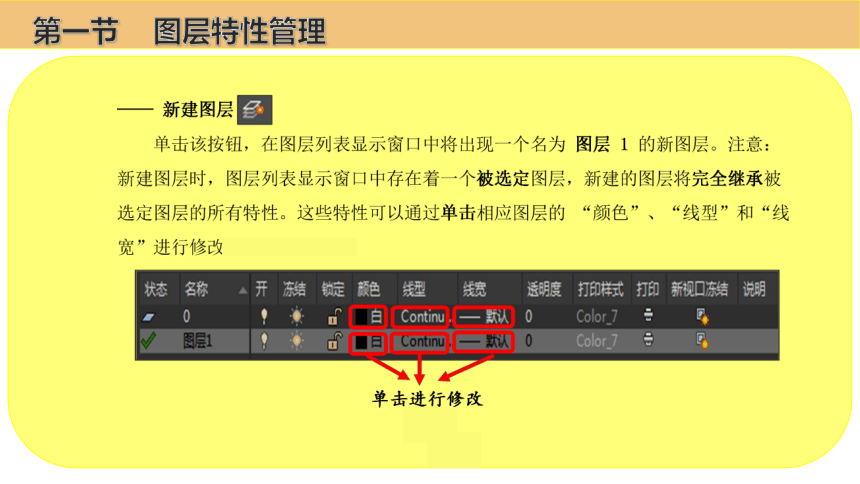

第一节 图层特性管理

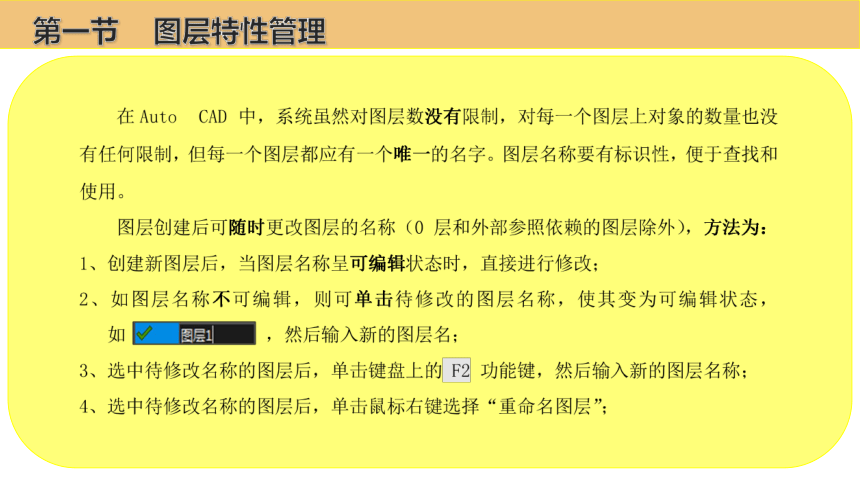

第一节 图层特性管理
第一节 图层特性管理
第一节 图层特性管理
第一节 图层特性管理
第一节 图层特性管理
第一节 图层特性管理
第一节 图层特性管理
实战1
建立如前“成都市CAD竞赛样题任务书”所示的图层
第一节 图层特性管理
第一节 图层特性管理
第一节 图层特性管理
第一节 图层特性管理
第二节 图层的相关命令
第二节 图层的相关命令
第二节 图层的相关命令
第二节 图层的相关命令
第二节 图层的相关命令
第二节 图层的相关命令
实战1
建立合适的图层，绘制右图不需进行标注。
第二节 图层的相关命令
第二节 图层的相关命令
