(共22张PPT)
第八章 等轴测图的绘制及标注
第 8 章 等轴测图的绘制及标注
等轴测图的绘制
1

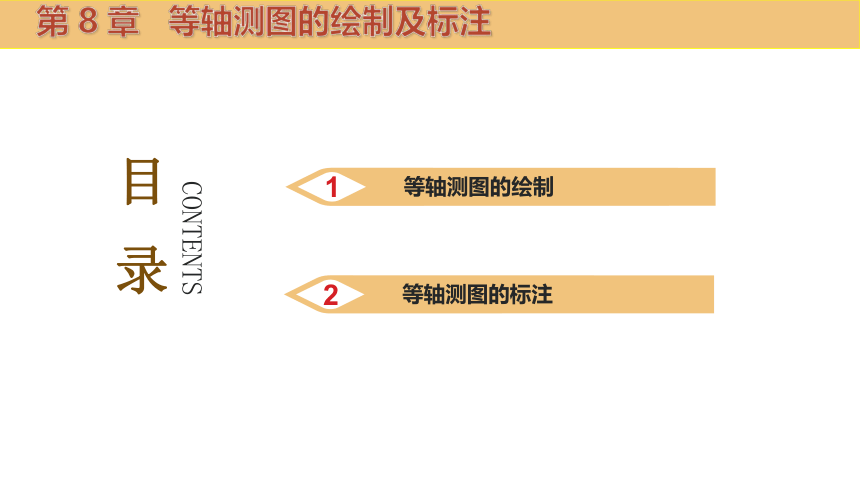

目录
CONTENTS
等轴测图的标注
2

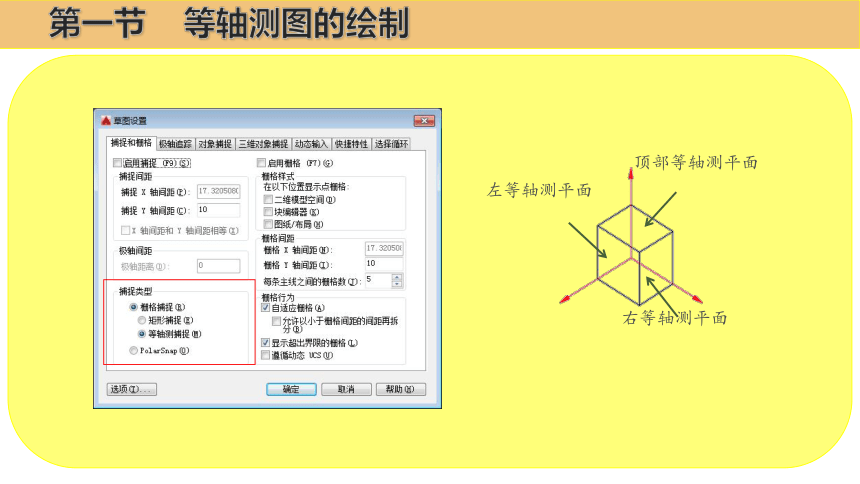

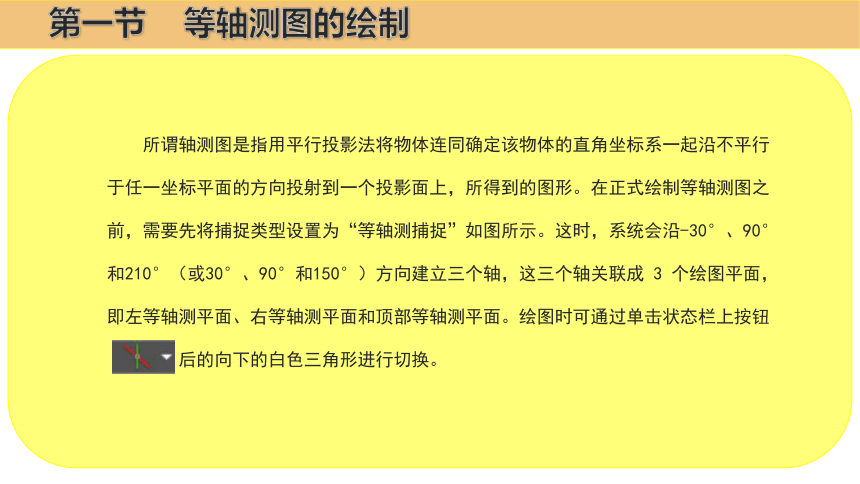

所谓轴测图是指用平行投影法将物体连同确定该物体的直角坐标系一起沿不平行于任一坐标平面的方向投射到一个投影面上,所得到的图形。在正式绘制等轴测图之前,需要先将捕捉类型设置为“等轴测捕捉”如图所示。这时,系统会沿-30°、90°和210°(或30°、90°和150°)方向建立三个轴,这三个轴关联成 3 个绘图平面,即左等轴测平面、右等轴测平面和顶部等轴测平面。绘图时可通过单击状态栏上按钮
后的向下的白色三角形进行切换。
第一节 等轴测图的绘制
第一节 等轴测图的绘制
顶部等轴测平面
右等轴测平面
左等轴测平面
第一节 等轴测图的绘制

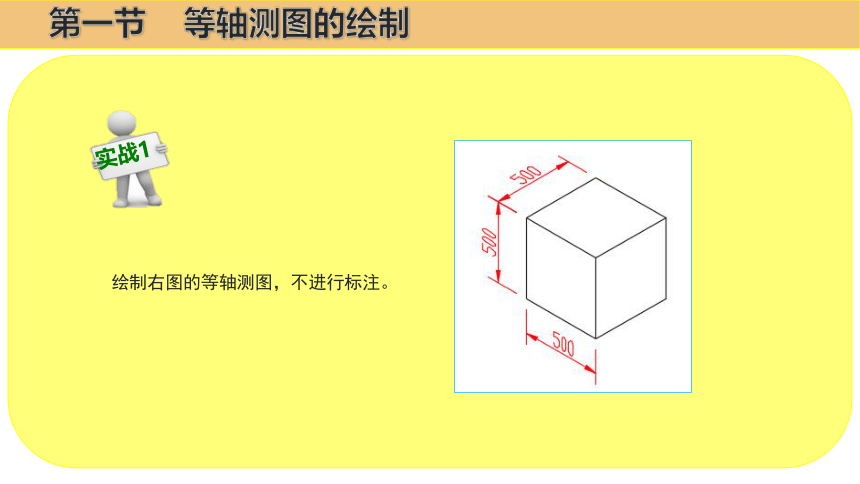

实战1
绘制右图的等轴测图,不进行标注。

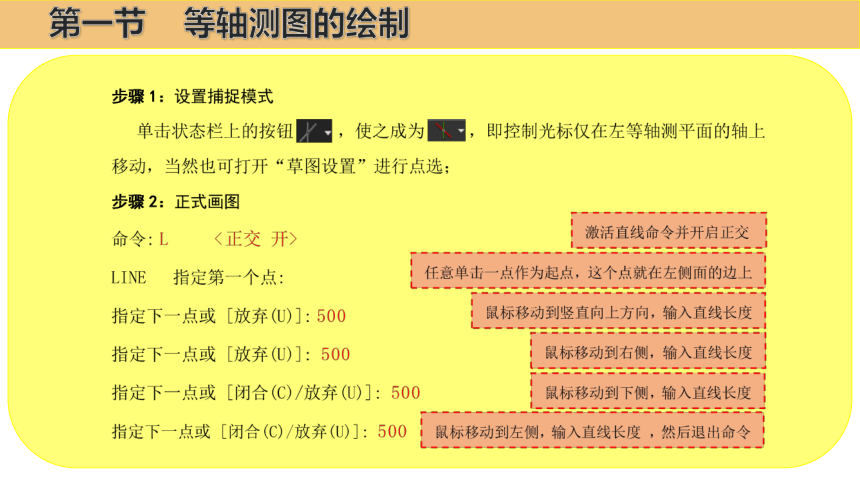

第一节 等轴测图的绘制

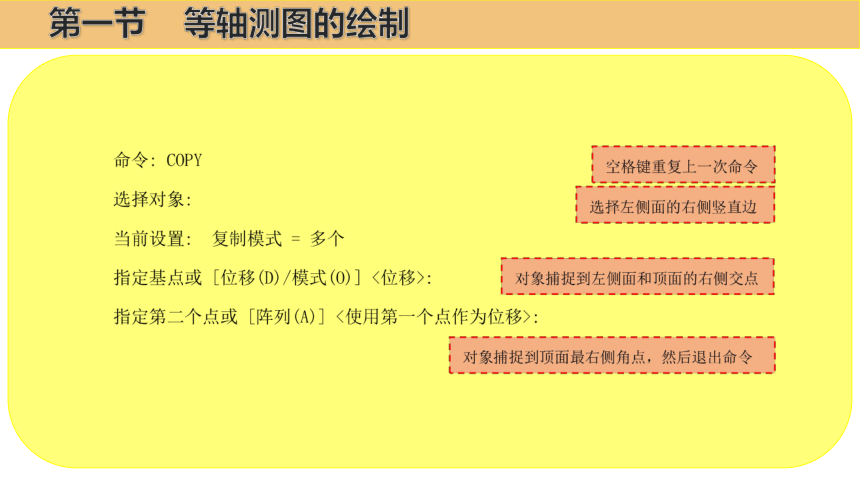

第一节 等轴测图的绘制
第一节 等轴测图的绘制
第一节 等轴测图的绘制
实战2
绘制右图的等轴测图,不进行标注。
第一节 等轴测图的绘制
第一节 等轴测图的绘制
实战3
绘制右图的等轴测图,不进行标注。
第一节 等轴测图的绘制
第二节 等轴测图的标注
仔细观察上一节中的等轴测图的标注,你会发现尺寸数字和尺寸线看起来跟所标注的对象在同一个等轴测面上。没错!这是为了使图纸看起来整齐、清晰、美观,为了达到这个效果,我们在进行标注之前需事先设置两个文字样式:倾斜角度分别设为30°和-30°
文字样式名称为:-30
文字样式名称为:30
第二节 等轴测图的标注
在进行轴测图的尺寸标注时,我们通常情况下选择对齐
标注,快捷键DAL,标注效果如图(假定已事先选定文字的
倾斜角度)。这时的尺寸数字看起来跟所标注的对象在同一
个等轴测面上,但尺寸线却不是!我们还需对尺寸标注进行
“倾斜”操作(编辑标注命令(快捷键DED)的子命令)
第二节 等轴测图的标注
倾斜的角度遵循以下原则:
如果尺寸界线要与-30°或 150°轴平行,倾斜角度为-30°;
如果尺寸界线要与30°或 210°轴平行,倾斜角度为30°;
如果尺寸界线要与90°轴平行,倾斜角度为90°;
第二节 等轴测图的标注
实战1
对右图进行标注。
第二节 等轴测图的标注
第一步:设置文字样式
快捷键ST打开“文字样式”选项卡,新建2个文字样式,名称分别为:30和-30
文字样式名称为:-30
文字样式名称为:30
第二节 等轴测图的标注
第二步:对齐标注
命令提示行输入DAL快捷键,利用鼠标三点法进行
标注,即点击尺寸界线起点、终点和尺寸线的位置,
这里可结合连续标注使用,提高速度
第二节 等轴测图的标注
第二节 等轴测图的标注

倾斜角度-30°

倾斜角度90°

倾斜角度-30°

倾斜角度90°
尺寸标注的 倾斜角度
第二节 等轴测图的标注
第四步:绘制辅助圆,并进行标注
快捷键C激活圆命令,以等轴测圆的圆心为圆心,
半径为半径绘制出辅助圆,效果如图。然后运用半径
标注命令对圆进行标注,这个标注即为等轴测圆的标
注,然后将辅助圆删掉;
第二节 等轴测图的标注
第五步:调整尺寸数字的角度
选中要进行调整的尺寸标注,然后快捷键 MO 打开“特性”选项卡,找到 ,单击白色的向下三角形,弹出选项以供选择,单击切换到合适的文字样式,完成。
