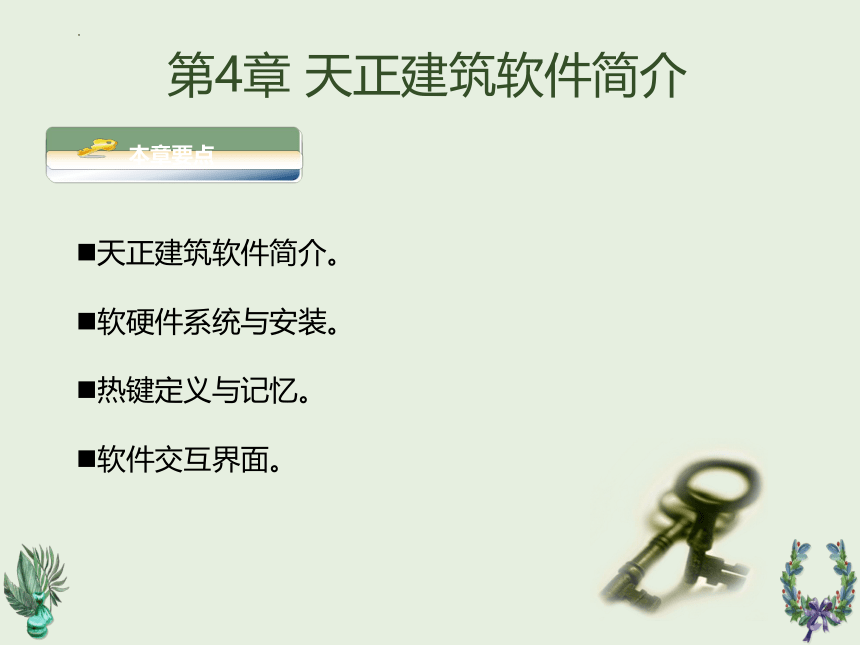

第4章
天正建筑软件简介
本章要点
天正建筑软件简介。
软硬件系统与安装。
热键定义与记忆。
软件交互界面。
第4章 天正建筑软件简介

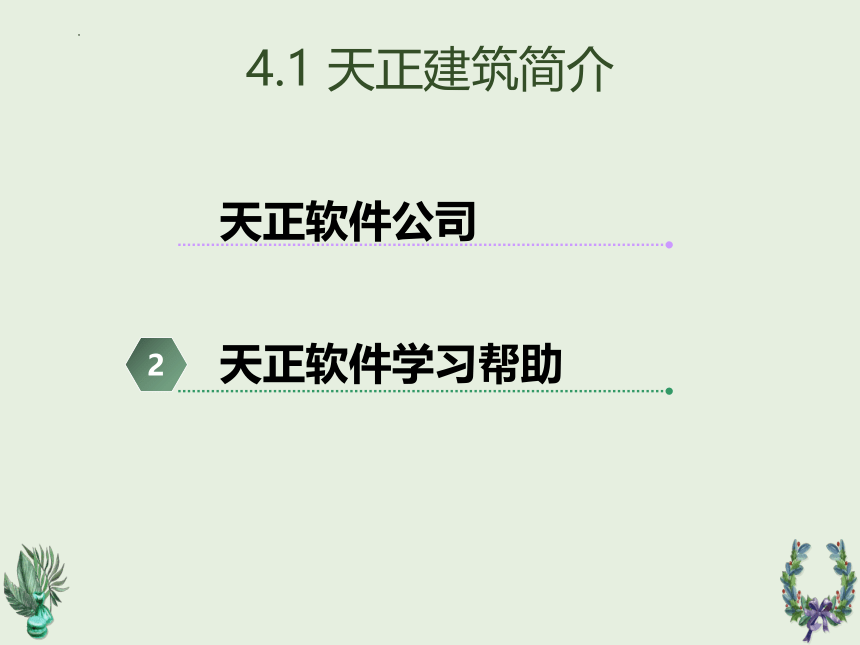

4.1 天正建筑简介
2
天正软件公司
天正软件学习帮助

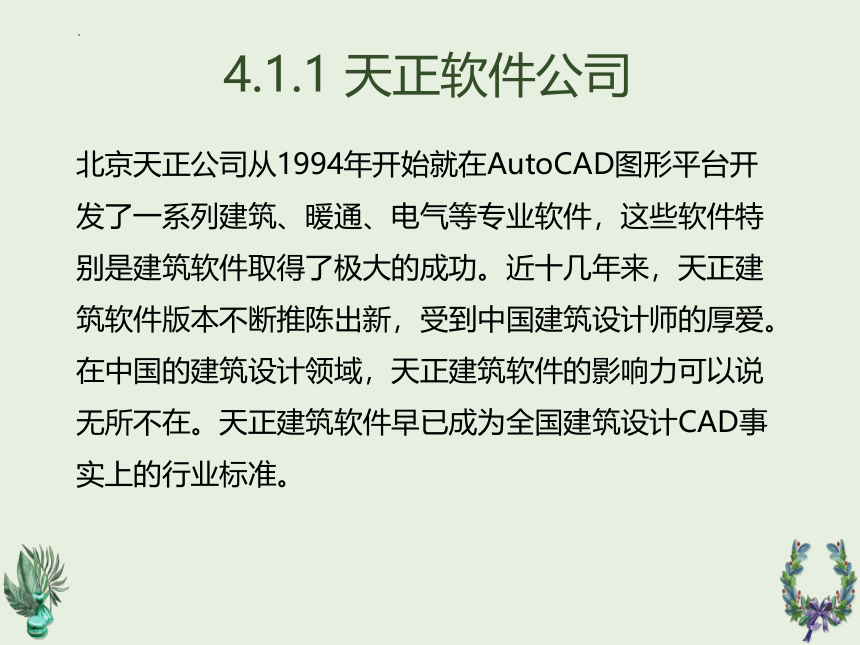

北京天正公司从1994年开始就在AutoCAD图形平台开发了一系列建筑、暖通、电气等专业软件，这些软件特别是建筑软件取得了极大的成功。近十几年来，天正建筑软件版本不断推陈出新，受到中国建筑设计师的厚爱。在中国的建筑设计领域，天正建筑软件的影响力可以说无所不在。天正建筑软件早已成为全国建筑设计CAD事实上的行业标准。
4.1.1 天正软件公司

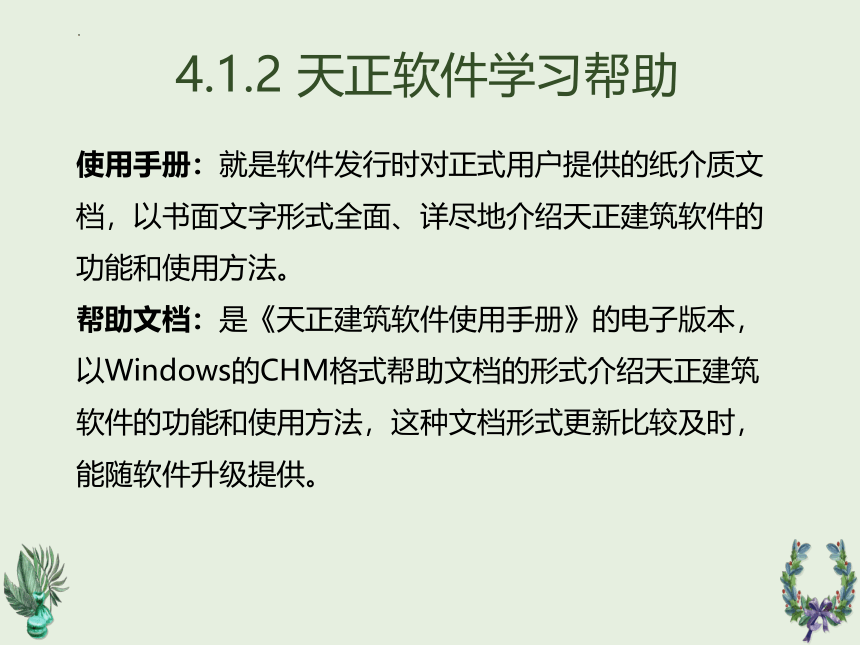

使用手册：就是软件发行时对正式用户提供的纸介质文档，以书面文字形式全面、详尽地介绍天正建筑软件的功能和使用方法。
帮助文档：是《天正建筑软件使用手册》的电子版本，以Windows的CHM格式帮助文档的形式介绍天正建筑软件的功能和使用方法，这种文档形式更新比较及时，能随软件升级提供。
4.1.2 天正软件学习帮助

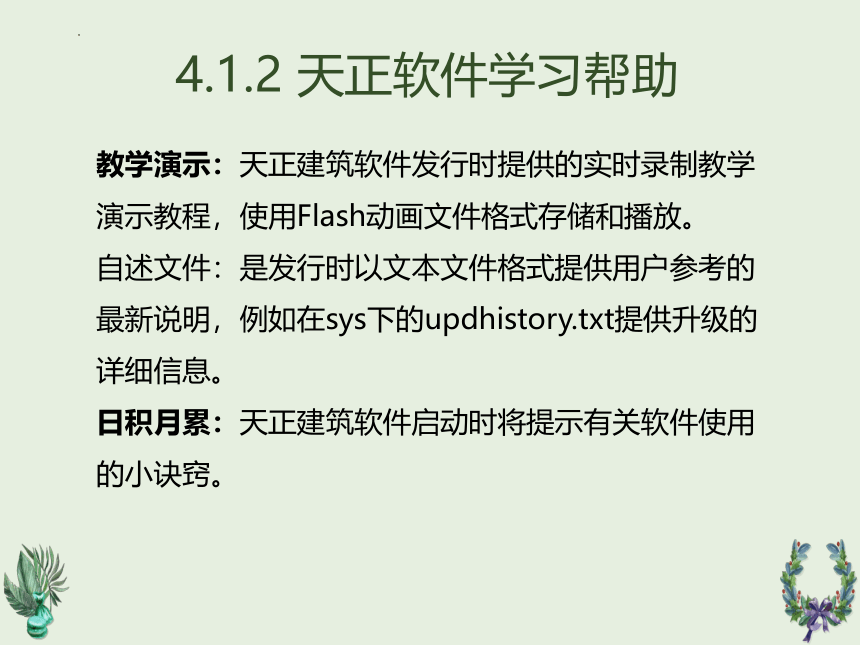

教学演示：天正建筑软件发行时提供的实时录制教学演示教程，使用Flash动画文件格式存储和播放。
自述文件：是发行时以文本文件格式提供用户参考的最新说明，例如在sys下的updhistory.txt提供升级的详细信息。
日积月累：天正建筑软件启动时将提示有关软件使用的小诀窍。
4.1.2 天正软件学习帮助

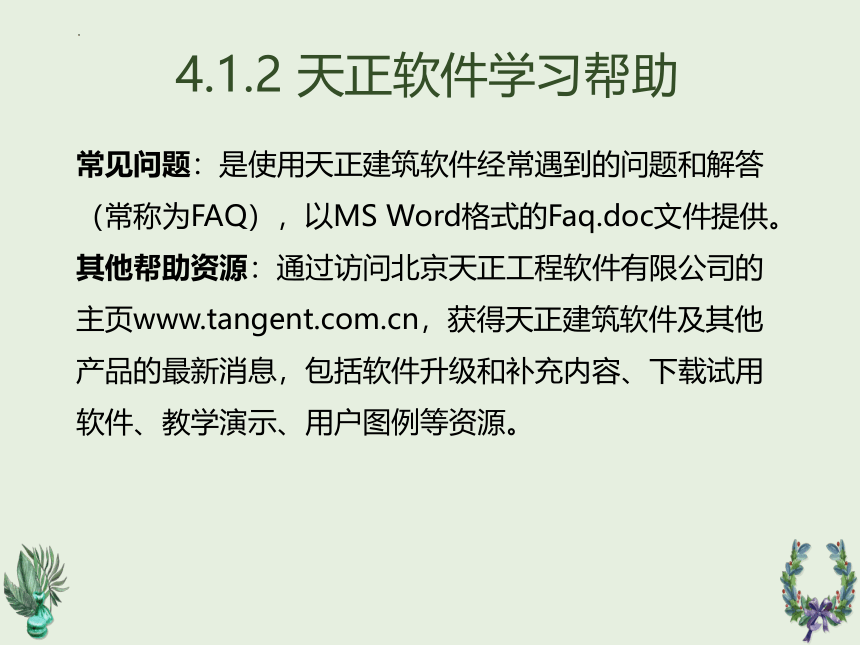

常见问题：是使用天正建筑软件经常遇到的问题和解答（常称为FAQ），以MS Word格式的Faq.doc文件提供。
其他帮助资源：通过访问北京天正工程软件有限公司的主页www..cn，获得天正建筑软件及其他产品的最新消息，包括软件升级和补充内容、下载试用软件、教学演示、用户图例等资源。
4.1.2 天正软件学习帮助

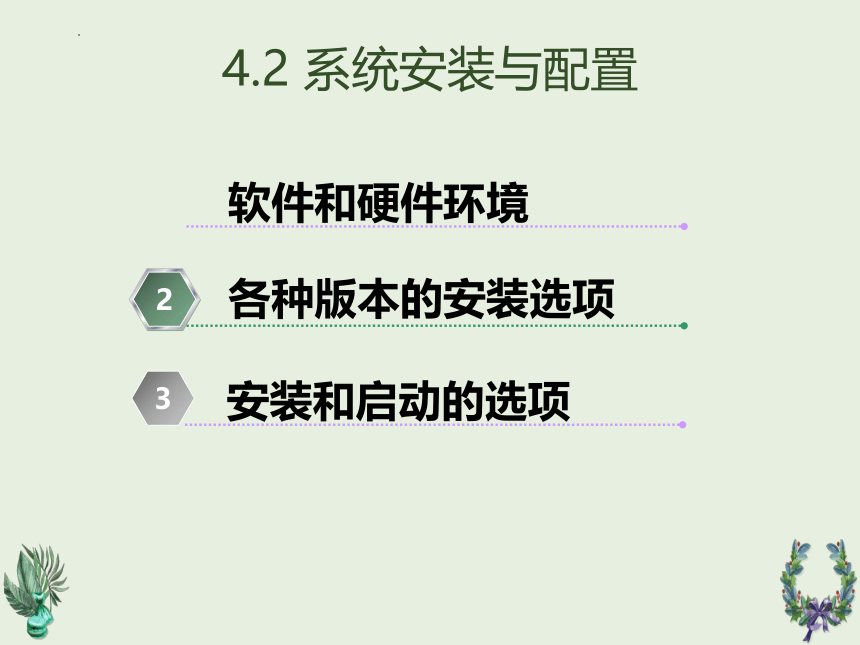

4.2 系统安装与配置
2
软件和硬件环境
各种版本的安装选项
3
安装和启动的选项

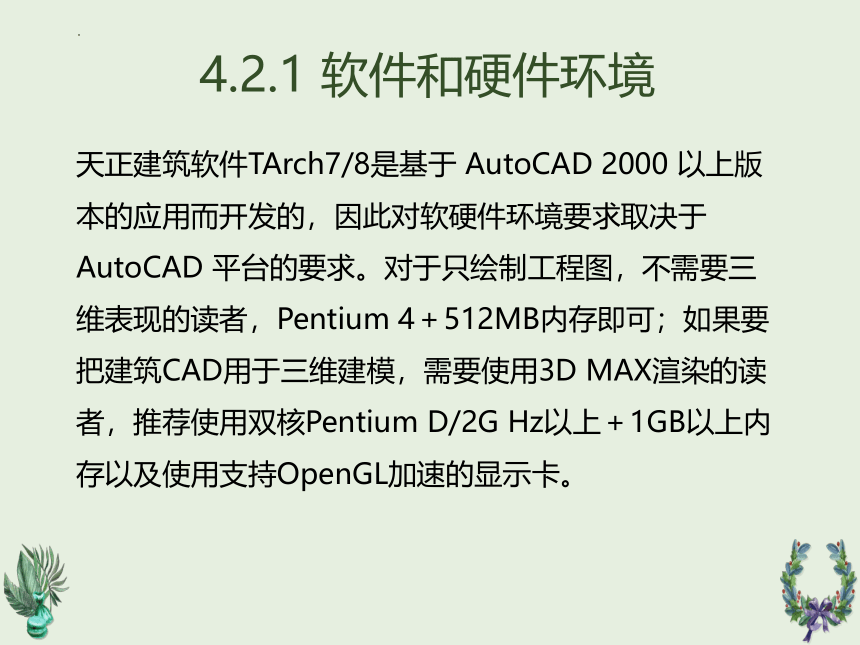

天正建筑软件TArch7/8是基于 AutoCAD 2000 以上版本的应用而开发的，因此对软硬件环境要求取决于AutoCAD 平台的要求。对于只绘制工程图，不需要三维表现的读者，Pentium 4＋512MB内存即可；如果要把建筑CAD用于三维建模，需要使用3D MAX渲染的读者，推荐使用双核Pentium D/2G Hz以上＋1GB以上内存以及使用支持OpenGL加速的显示卡。
4.2.1 软件和硬件环境

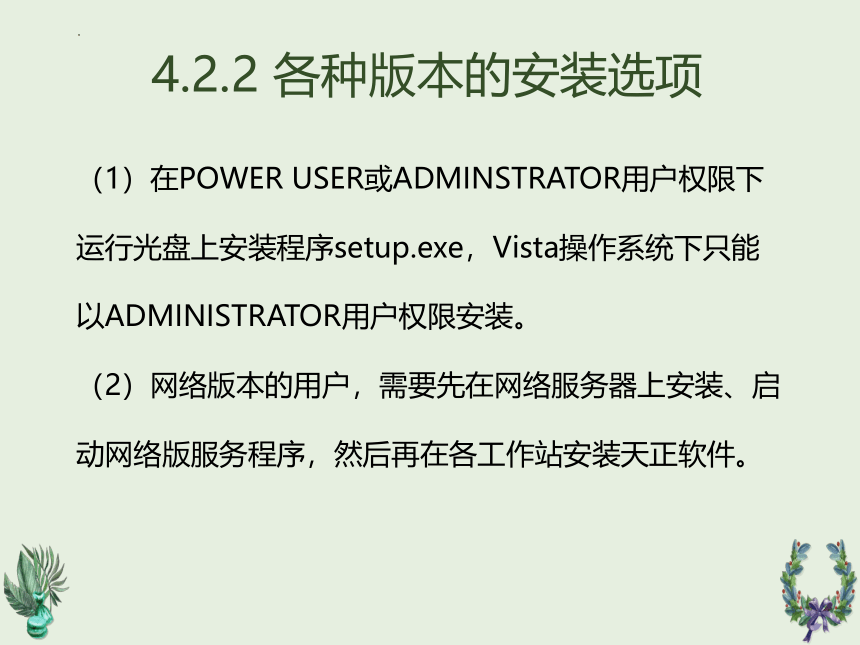

（1）在POWER USER或ADMINSTRATOR用户权限下运行光盘上安装程序setup.exe，Vista操作系统下只能以ADMINISTRATOR用户权限安装。
（2）网络版本的用户，需要先在网络服务器上安装、启动网络版服务程序，然后再在各工作站安装天正软件。
4.2.2 各种版本的安装选项

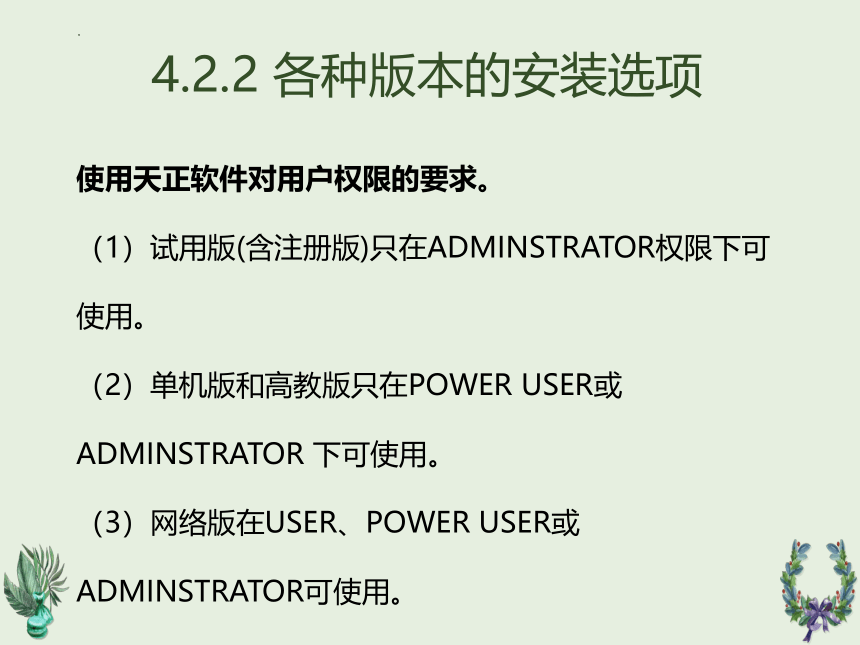

使用天正软件对用户权限的要求。
（1）试用版(含注册版)只在ADMINSTRATOR权限下可使用。
（2）单机版和高教版只在POWER USER或ADMINSTRATOR 下可使用。
（3）网络版在USER、POWER USER或ADMINSTRATOR可使用。
4.2.2 各种版本的安装选项

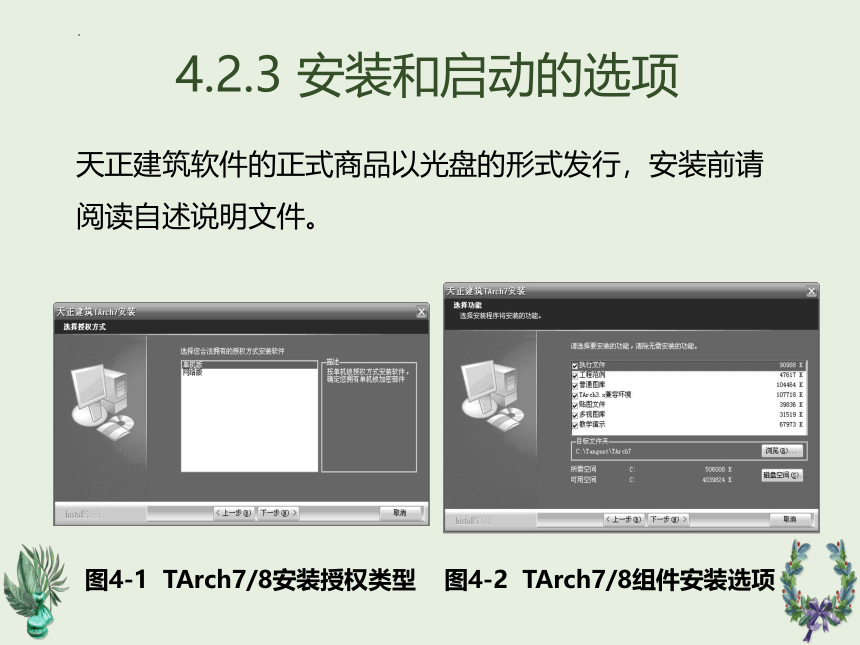

天正建筑软件的正式商品以光盘的形式发行，安装前请阅读自述说明文件。
图4-1 TArch7/8安装授权类型 图4-2 TArch7/8组件安装选项
4.2.3 安装和启动的选项
表4-1 天正建筑TArch7/8安装组件说明
组 件 功 能 组 件 功 能
执行文件 一般而言是必须安装的部件，除非用户只想修复天正建筑软件的注册表 工程范例 是系统提供的天正建筑软件的工程范例文件，供用户参考
普通图库 天正建筑软件提供的普通图库，包括二维图库和欧式图库 贴图文件 天正建筑软件提供的用于支持渲染材质的素材文件
多视图库 天正建筑软件提供的多视图库，此图库规模很大，主要用于室内设计 TArch3.x
兼容环境 天正建筑软件的附属部件，是TArch3精简后的版本，用来编辑修改TArch 3.x的图形文件，点取TArch3菜单项进入
教学文件 天正建筑软件提供的教学动画文件，文件很大，如果硬盘空间限制可以暂不安装
4.2.3 安装和启动的选项
安装TArch8，有时会与TArch7不同，安装完毕后生成“天正建筑8”一个图标，打开之后再选择CAD版本。
图4-3　TArch 7.5桌面图标
4.2.3 安装和启动的选项
表4-2 天正建筑软件安装文件夹
子文件夹 功 能 子文件夹 功 能
SYS15 专用于R2000～2002平台的系统文件夹 DWB 专用图库文件夹
SYS16 专用于R2004～2006平台的系统文件夹 DDBL 通用图库文件夹
SYS17 专用于R2007以上平台的系统文件夹 DDBLM 内嵌的TArch 3.x环境图库文件夹
SYS 与AutoCAD平台版本无关的系统文件夹 LIB3D 多视图库文件夹
4.2.3 安装和启动的选项
续上表
子文件夹 功 能 子文件夹 功 能
LISP2D 内嵌的TArch 3.x环境的AutoLISP文件夹 DRV 加密狗驱动程序文件夹（安装单机版时创建）
LISP AutoLISP文件夹 FLASHTUT 联机教学动画文件夹
SYS2D 内嵌的TArch 3.x环境的系统文件夹 TEXTURES 渲染材质库文件夹
ToolPalette 选项板界面文件夹
4.2.3 安装和启动的选项
4.3 建筑对象兼容
1
2
普通图形对象
天正建筑对象
3
实现图形对象兼容
早期的AutoCAD的图元类型是由AutoCAD本身固定的，开发商与用户都不可扩充，图档完全由AutoCAD规定的若干类基本图形对象（线、弧、文字和尺寸标注等）组成。AutoCAD产品设计的初衷是作为电子图板使用，后来大家发现用建筑的实际尺寸绘制这些图纸更加方便，用户可以根据出图比例的要求，自己把模型换算成图纸的度量单位，然后通过大幅面绘图打印机把它输出到实物图纸上。
4.3.1 普通图形对象
工程技术人员发现使用基本图形对象绘图效率太低，AutoCAD 从R14版本以后为满足这个需求，提供了支持图元类型外部扩充的开发接口，简称ObjectARX。
图4-4 TArch建筑对象的图形
4.3.2 天正建筑对象
表4-3给出了图纸提供方与接收方软件环境不同时，解决图纸交流问题的存盘方法，用户插件要求升级到TArch 7格式。
表4-3 图纸兼容格式
接收环境 R15（2000~2002） R16（2004~2006） R17（2007~2008）
R14 另存TArch 3 另存TArch 3，再用 R2002 直接另存为 R14格式 另存TArch 3
其他平台无插件 另存TArch 3
其他平台TArch 7插件 直接保存
4.3.3 实现图形对象兼容
天正公司免费向公众发行，可以通过天正网站http://www..cn下载天正插件TPlugin.exe。
图4-5　要求显示TArch建筑对象的代理图形
4.3.3 实现图形对象兼容
4.4 软件交互界面
2
折叠式屏幕菜单
默认与自定义图标工具栏
3
热键定义与记忆
天正建筑软件的主要功能都列在“折叠式”三级结构的屏幕菜单上。上一级菜单可以单击展开下一级菜单，同级菜单互相关联，展开另外一个同级菜单时，原来展开的菜单自动合拢。二到三级菜单项是天正建筑的可执行命令或者开关项，全部菜单项都提供256色图标，图标设计具有专业含义，以方便用户增强记忆，更快地确定菜单项的位置。当光标移到菜单项上时，AutoCAD的状态行会出现该菜单项功能的简短提示。
4.4.1 折叠式屏幕菜单
天正图标工具栏由3条默认工具栏以及一条用户自定义工具栏组成。默认工具栏1和2使用时停靠于界面右侧，把分属于多个子菜单的常用天正建筑命令收纳其中，避免反复的菜单切换。TArch 7/8还新提供了“常用图层快捷工具栏”进一步提高效率。光标移到图标上稍作停留，即可提示各图标功能。
图4-6　自定义工具栏
4.4.2 默认与自定义图标工具栏
除了AutoCAD定义的热键外，天正补充了若干热键，以加速常用的操作，以下是常用热键定义与功能。
表4-4 TArch7/8的热键定义
F1 AutoCAD帮助文件的切换键
F2 屏幕的图形显示与文本显示的切换键
F3 对象捕捉开关
F4 数字化仪
F5 等轴测平面转换
F6 状态行的绝对坐标与相对坐标的切换键 （坐）
F7 屏幕的栅格点显示状态的切换键 （网）
F8 屏幕的光标正交状态的切换键 （正）
F9 屏幕的光标捕捉 (光标模数)的开关键 （捕）
F10 极轴开关
4.4.3 热键定义与记忆
续上表
F10 极轴开关
F11 对象追踪的开关键
F12 2006以上版本F12用于切换动态输入，天正新提供显示墙基线用于捕捉的状态行按钮
Ctrl + + 屏幕菜单的开关
Ctrl + － 文档标签的开关
Shift + F12 墙和门窗拖动时的模数开关(仅限于2006以下平台)
Ctrl + ~ 工程管理界面的开关
4.4.3 热键定义与记忆
4.5 软件使用方法
2
工程管理工具的使用方法
天正屏幕菜单的使用方法
在新版本首次引入了工程管理的概念。
图4-7　工程管理界面 图4-8 新建工程或导入楼层表
4.5.1 工程管理工具的使用方法
在工程任意类别右击，出现右键菜单，功能也是添加图纸或分类，只是添加在该类别下，也可以把已有图纸或分类移除。
图4-9　为图纸集添加图纸
4.5.1 工程管理工具的使用方法
在TArch 7/8中，以楼层栏中的楼层工具图标命令控制属于同一工程中的各个标准层平面图，允许不同的标准层存放于一个图形文件中，通过如图4-10所示的第二个图标命令，在本图中框选标准层的区域范围，具体命令的使用详见立面、剖面等命令。
图4-10　楼层栏中的工具图标命令
4.5.1 工程管理工具的使用方法
在下面的楼层表中输入“起始层号-结束层号”，定义为一个标准层，并取得层高，双击左侧的按钮可以随时在本图预览框中选择标准层范围；对不在本图的标准层，则单击空白文件名右侧的按钮，单击按钮后，在文件对话框中以普通文件选取方式点取图形文件。
图4-11　楼层表的创建
4.5.1 工程管理工具的使用方法
TArch7/8推出了新的折叠菜单系统，除了界面图标使用了256色，还提供了多个菜单可供选择，每一个菜单还可以选择不同的使用风格。
图4-12　天正屏幕菜单的风格
4.5.2 天正屏幕菜单的使用方法
从使用风格区分，每一个菜单都有“折叠风格”和“推拉风格”可选，两者区别是：
（1）折叠风格是使下层子菜单缩到最短，菜单过长时自行展开，切换上层菜单后滚动根菜单；
（2）推拉风格使下层子菜单长度一致，菜单项少时补白，过长时使用滚动选取，菜单不展开。
4.5.2 天正屏幕菜单的使用方法
