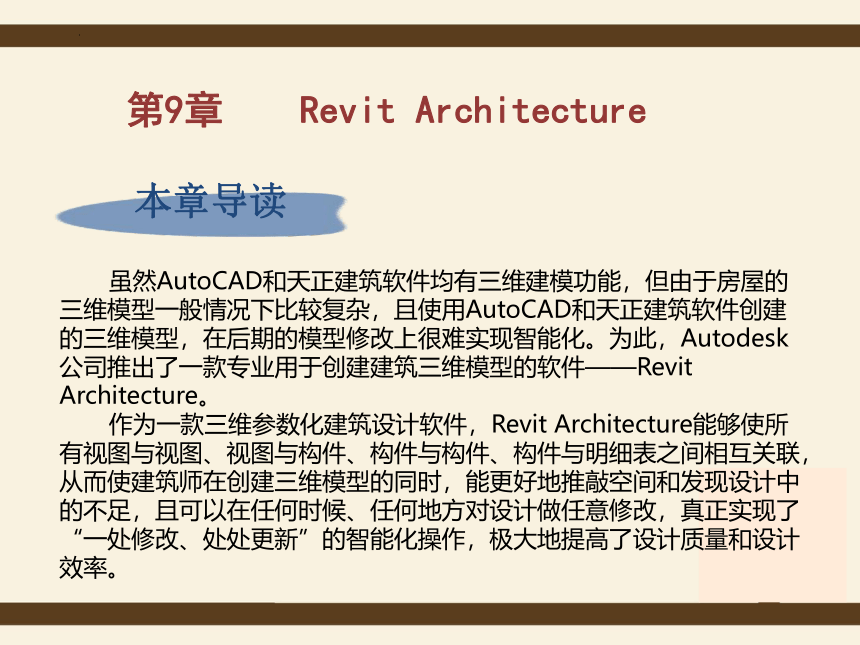

本章导读
虽然AutoCAD和天正建筑软件均有三维建模功能，但由于房屋的三维模型一般情况下比较复杂，且使用AutoCAD和天正建筑软件创建的三维模型，在后期的模型修改上很难实现智能化。为此，Autodesk公司推出了一款专业用于创建建筑三维模型的软件——Revit Architecture。
作为一款三维参数化建筑设计软件，Revit Architecture能够使所有视图与视图、视图与构件、构件与构件、构件与明细表之间相互关联，从而使建筑师在创建三维模型的同时，能更好地推敲空间和发现设计中的不足，且可以在任何时候、任何地方对设计做任意修改，真正实现了“一处修改、处处更新”的智能化操作，极大地提高了设计质量和设计效率。
第9章 Revit Architecture

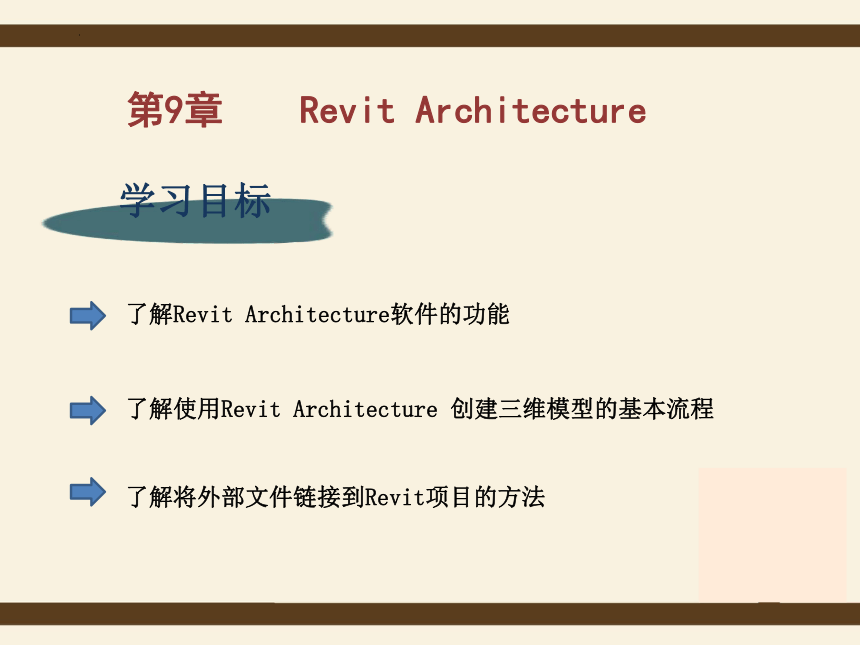

学习目标
了解Revit Architecture软件的功能
了解使用Revit Architecture 创建三维模型的基本流程
了解将外部文件链接到Revit项目的方法
第9章 Revit Architecture

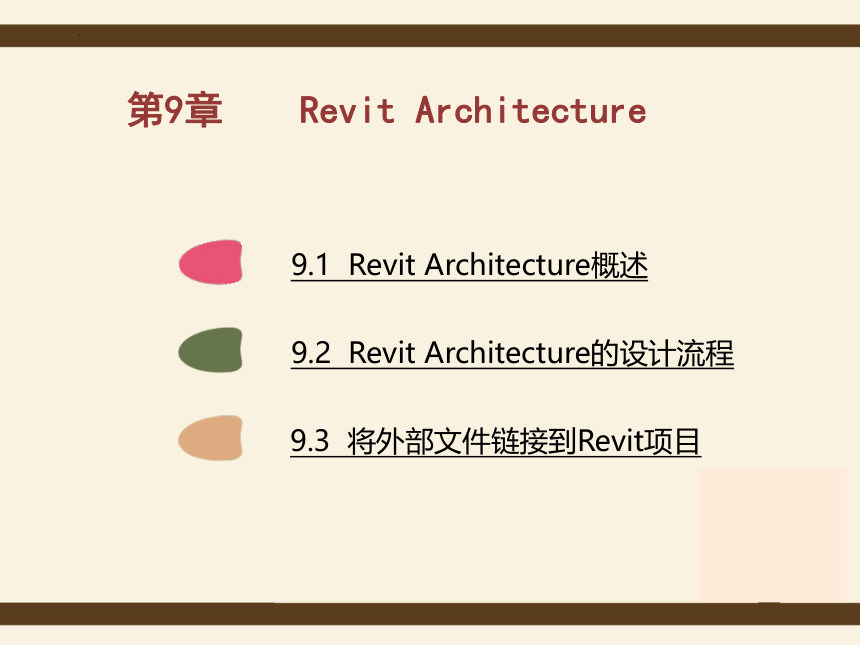

第9章 Revit Architecture
9.1 Revit Architecture概述
9.2 Revit Architecture的设计流程
9.3 将外部文件链接到Revit项目

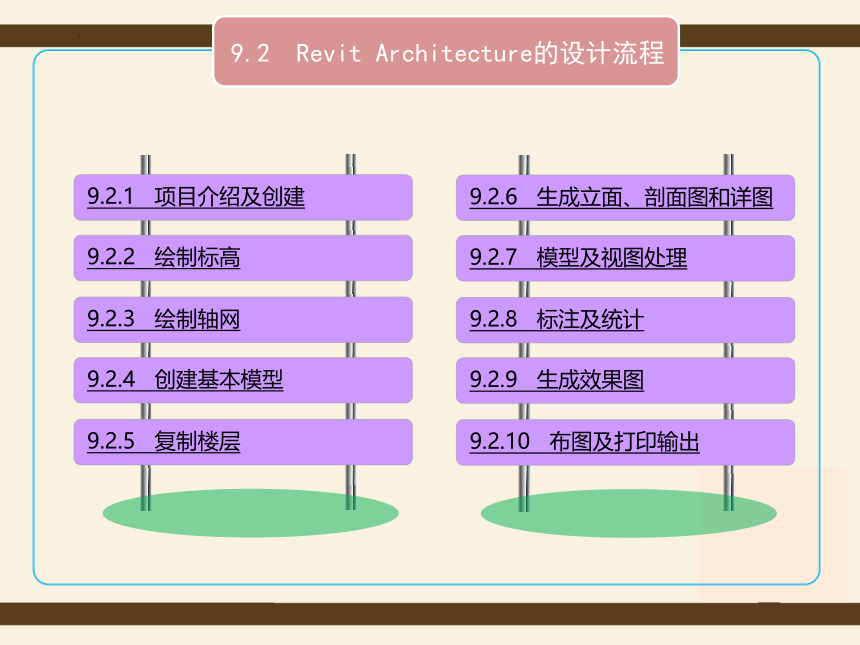

9.2 Revit Architecture的设计流程
9.2.1 项目介绍及创建
9.2.2 绘制标高
9.2.3 绘制轴网
9.2.4 创建基本模型
9.2.5 复制楼层
9.2.6 生成立面、剖面图和详图
9.2.7 模型及视图处理
9.2.8 标注及统计
9.2.9 生成效果图
9.2.10 布图及打印输出
9.2.1 项目介绍及创建
在Revit Architecture中，所有的设计模型、视图及信息都存储在一个后缀名为“.rvt”的Revit项目文件中。项目文件包括设计所需的全部信息，例如，建筑的三维模型、平立剖面及节点视图、各种明细表、施工图图纸，以及其他相关信息。
选择“应用程序”>“新建”>“项目”菜单，然后在打开的图所示的“新建项目”对话框中单击“浏览”按钮，选择项目样板文件后单击“确定”按钮，即可新建Revit项目文件。
9.2.2 绘制标高

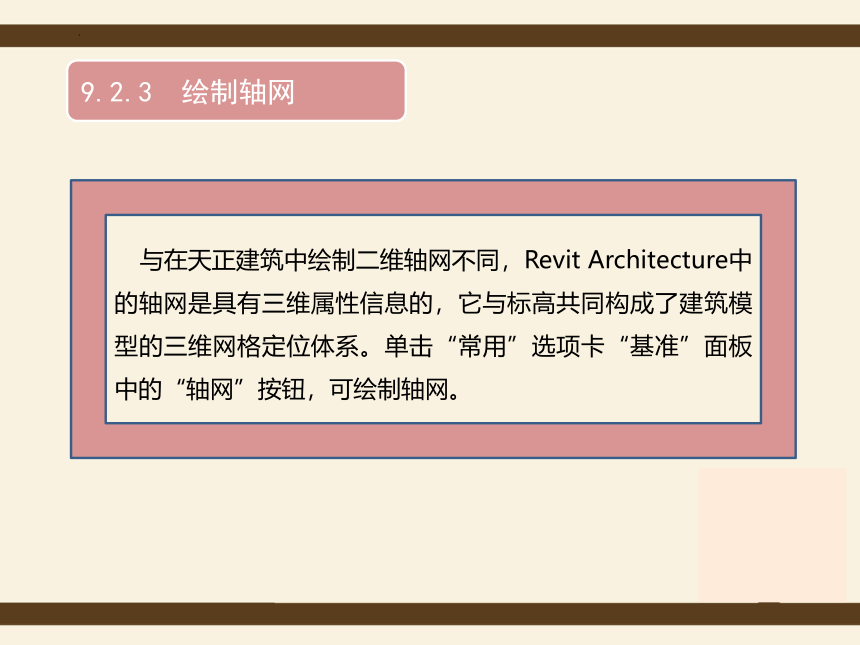

9.2.3 绘制轴网
与在天正建筑中绘制二维轴网不同，Revit Architecture中的轴网是具有三维属性信息的，它与标高共同构成了建筑模型的三维网格定位体系。单击“常用”选项卡“基准”面板中的“轴网”按钮，可绘制轴网。
9.2.4 创建基本模型
1．创建墙体和幕墙
Revit Architecture提供了用于绘制和生成墙体对象的“墙”命令。在Revit Architecture中创建墙体时，需要先定义好墙体的类型，然后在墙族的类型属性中定义墙厚、做法、材质、功能等参数，最后在平面视图中指定生成三维墙体的位置。
幕墙属于Revit Architecture提供的3种墙族之一，幕墙的绘制方法和流程与普通墙类似，但幕墙的参数设置与普通墙有较大区别。
2．创建柱子
Revit Architecture中提供了建筑柱和结构柱两种不同的柱构件。建筑柱和结构柱的创建方法基本相同，但其功能却有本质的区别。
9.2.4 创建基本模型
Revit Architecture提供了用于在项目中添加门窗图元的“门”和“窗”命令。三维模型中的门窗必须依附于在墙、屋顶等主体图元上才能被建立。此外，三维模型中的门窗还可以通过创建自定义门窗族的方式进行自定义。
Revit Architecture提供了3种创建楼板的方式，即楼板、结构楼板和面楼板。其中，“楼板”命令使用频率最高，其参数设置类似于墙体。
此外，Revit Architecture还提供了迹线屋顶、拉伸屋顶和平面屋顶3种创建屋顶的方式，可以绘制平屋顶、坡屋顶等常见的屋顶类型。其中，迹线屋顶的使用频率最高，其创建方式与楼板类似。
3．创建门窗
4．创建楼板和屋顶
9.2.4 创建基本模型
使用“楼梯”命令可以在项目中添加各种样式的楼梯。楼梯由楼梯和扶手两部分构成，在使用Revit Architecture创建楼梯前，应先定义好楼梯的类型及属性中的各种参数。
除了前面所介绍的主要构件外，还有如扶手、坡道、散水、台阶等其他构件。其中，扶手、坡道等这些构件在Revit Architecture中有相应的命令，而散水、台阶等则没有相应的命令。对于这些没有相应命令的构件，可通过单独创建族的方法创建这些构件的三维模型，或通过其余方法创建，具体的绘制方法也是多种多样的。
5．创建楼梯
6．创建其他构件
9.2.5 复制楼层
如果建筑每层间的共用信息较多，比如存在标准层，可以复制楼层来加快建模速度。复制后的模型将作为独立的模型，对原模型的任何编辑或修改，均不会影响复制后的模型
9.2.6 生成立面、剖面图和详图
Revit Architecture中的立面、剖面图时根据模型实时生成的，也就是说只要模型建立恰当，立面、剖面视图中的模型图元几乎不需要绘制。与传统CAD不同，立面、剖面图时根据模型的变化实时更新的，且每个视图都相互关联。
对于详图，楼梯详图、卫生剪详图等一般可以直接生成，但是对于部分节点大样因为模型建立时不可能每个细节都面面俱到，除了软件本身功能限制外，时间成本也是巨大的，因此必须采用Revit Architecture提供的二维详图功能进行深化和完善。
9.2.7 模型及视图处理
模型建立好后，要得到完全
符合制图标准的图纸还需要进行视图的
调整和设置。进行视图处理最快捷也是最常用的方法就是使用视图样板。可使用项
目样板中的视图样板，也可以根据需
要自由定义视图样板。
9.2.8 标注及统计
在Revit Architecture中生成施工图纸后，还必须在视图中添加注释图元，主要是标注尺寸、标高、文字、其他符号及统计报表等。与AutoCAD不同的是，Revit Architecture的注释信息可以提取模型图元中的信息，比如在标注楼板标高时可以自动提取出此楼面的高层，而无需手动注写，从而最大程度地避免因手工填写而带来的人为错误。
9.2.9 生成效果图
模型建好后，就可以对模型中的图元进行材质设定，以满足渲染的需要。Revit Architecture的渲染功能非常简单，无需做过多设置就能得到较为满意的效果图。
9.2.10 布图及打印输出
