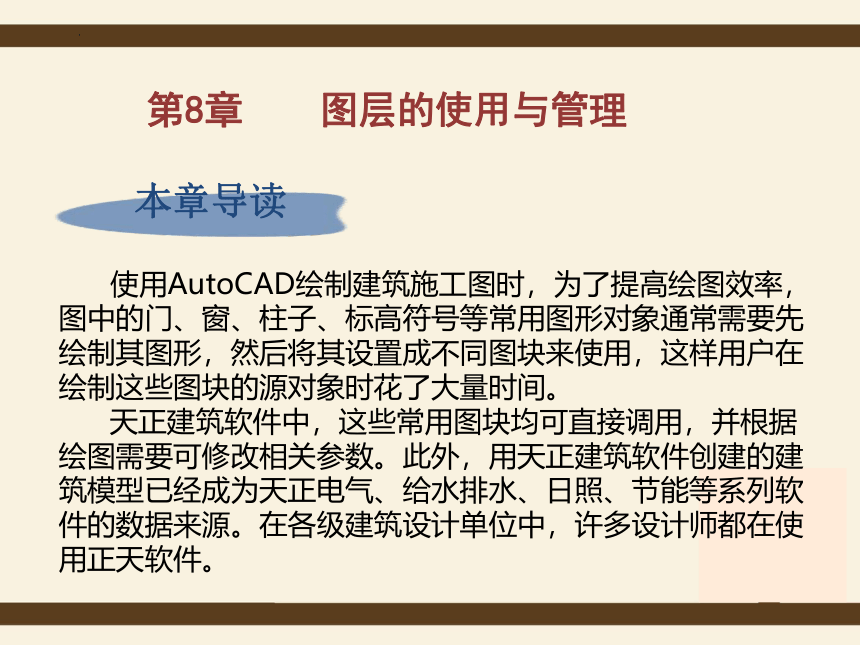

本章导读
使用AutoCAD绘制建筑施工图时，为了提高绘图效率，图中的门、窗、柱子、标高符号等常用图形对象通常需要先绘制其图形，然后将其设置成不同图块来使用，这样用户在绘制这些图块的源对象时花了大量时间。
天正建筑软件中，这些常用图块均可直接调用，并根据绘图需要可修改相关参数。此外，用天正建筑软件创建的建筑模型已经成为天正电气、给水排水、日照、节能等系列软件的数据来源。在各级建筑设计单位中，许多设计师都在使用正天软件。
第8章 图层的使用与管理

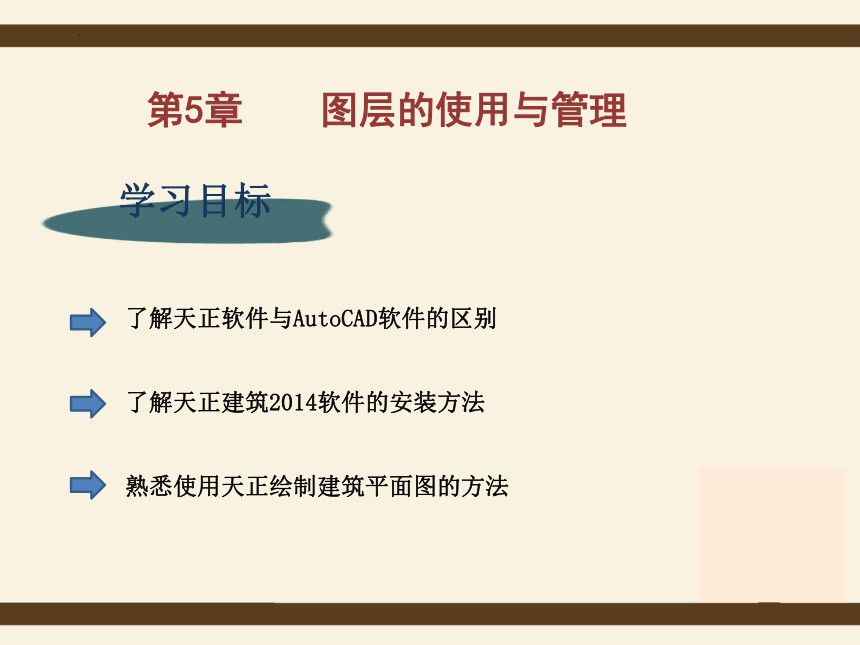

学习目标
了解天正软件与AutoCAD软件的区别
了解天正建筑2014软件的安装方法
熟悉使用天正绘制建筑平面图的方法
第5章 图层的使用与管理

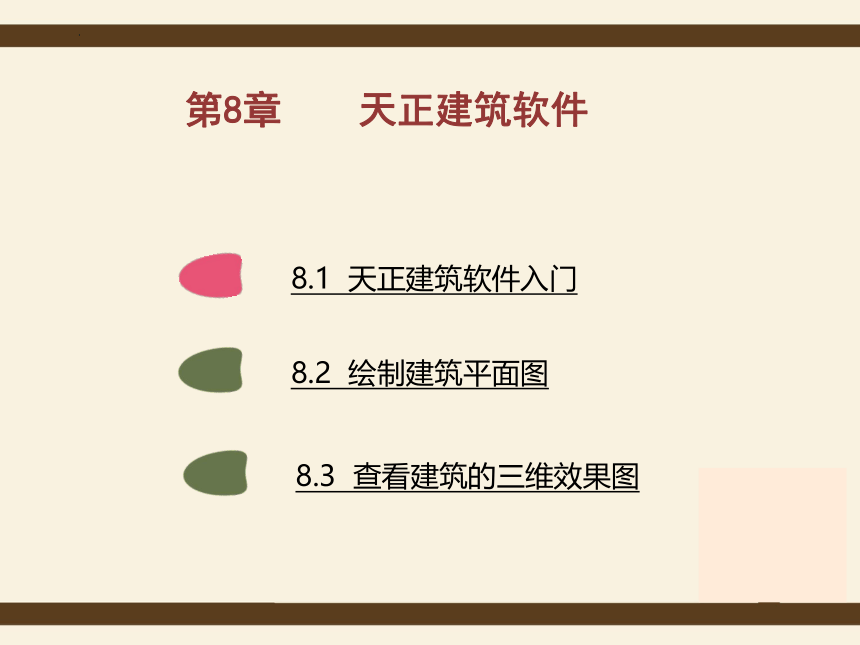

第8章 天正建筑软件
8.1 天正建筑软件入门
8.2 绘制建筑平面图
8.3 查看建筑的三维效果图
8.1 天正建筑软件入门

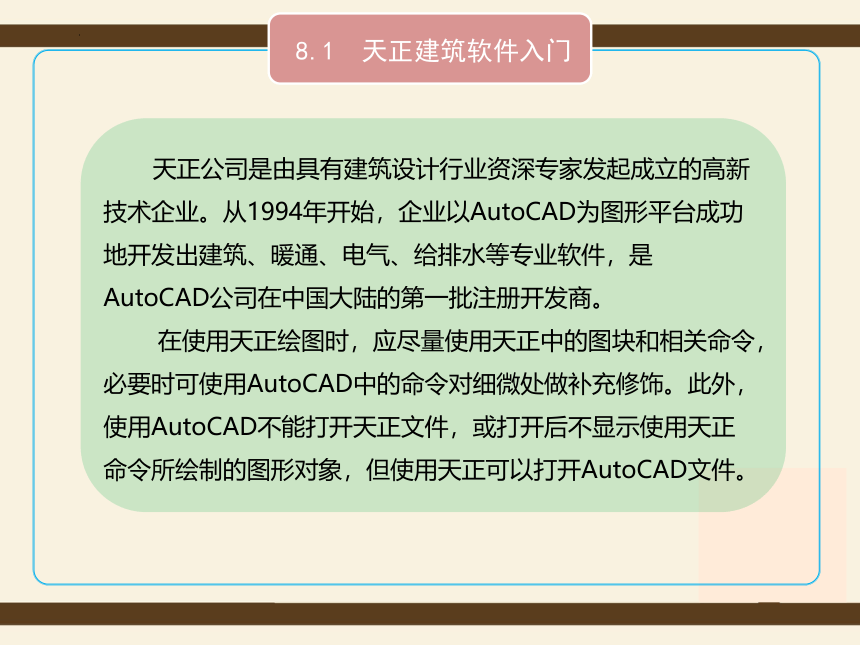

天正公司是由具有建筑设计行业资深专家发起成立的高新技术企业。从1994年开始，企业以AutoCAD为图形平台成功地开发出建筑、暖通、电气、给排水等专业软件，是AutoCAD公司在中国大陆的第一批注册开发商。
在使用天正绘图时，应尽量使用天正中的图块和相关命令，必要时可使用AutoCAD中的命令对细微处做补充修饰。此外，使用AutoCAD不能打开天正文件，或打开后不显示使用天正命令所绘制的图形对象，但使用天正可以打开AutoCAD文件。
8.1 天正建筑软件入门
8.1.1 天正建筑2014软件安装
8.1.2 属性设计

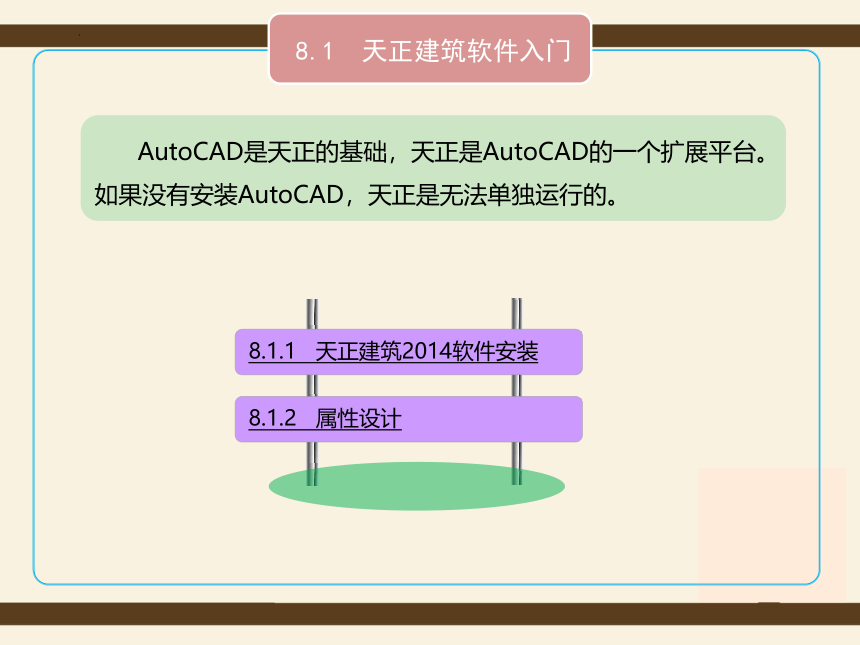

AutoCAD是天正的基础，天正是AutoCAD的一个扩展平台。如果没有安装AutoCAD，天正是无法单独运行的。
8.1.1 天正建筑2014软件安装
天正建筑软件的安装，需要匹配合适的AutoCAD版本，只有两者的版本一致，才能正常安装和使用天正建筑软件。
以AutoCAD 2014和天正建筑2014为基础，讲解天正建筑2014软件的安装方法。

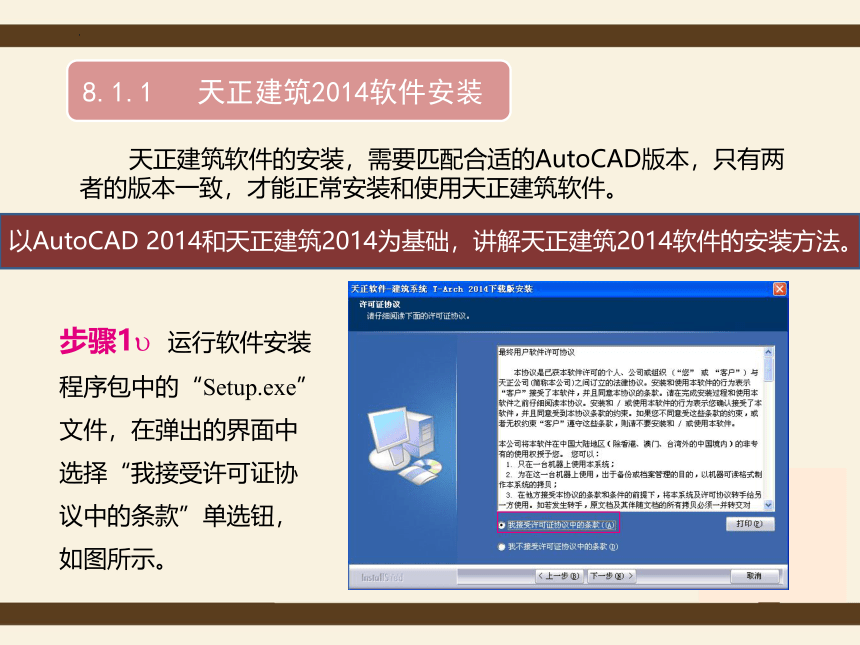

步骤1 运行软件安装程序包中的“Setup.exe”文件，在弹出的界面中选择“我接受许可证协议中的条款”单选钮，如图所示。
8.1.1 天正建筑2014软件安装

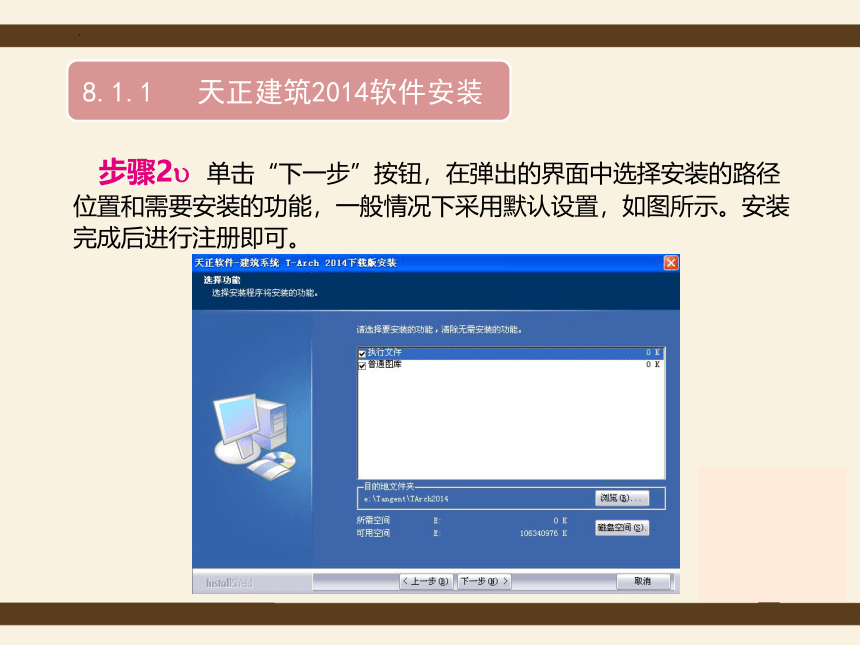

步骤2 单击“下一步”按钮，在弹出的界面中选择安装的路径位置和需要安装的功能，一般情况下采用默认设置，如图所示。安装完成后进行注册即可。
8.1.1 天正建筑2014软件安装
步骤3 正确安装完成后，双击桌面上的“天正建筑2014”图标，即可打开天正建筑2014软件。此时屏幕的左侧显示天正建筑的屏幕菜单，如图所示。该屏幕菜单可以通过按【Ctrl】＋【＋】组合键，实现屏幕菜单的开启和隐藏操作。
屏幕菜单
8.1.2 属性设置
1. 图层设置
天正建筑软件的出现，让建筑设计人员简化了图纸的绘制过程，可以将更多的时间和精力用在建筑设计方面。每一个软件在正式使用前，都需要对其相关的属性进行设置，以达到建筑绘图的行业标准和施工要求，天正建筑软件的属性设置也不例外。
在使用AutoCAD软件进行正式绘图前，首先需要对图层进行设置，包括新建、命名、更改颜色和线性等属性。使用天正建筑软件绘制图形时，系统将自动创建图层并对其进行命名和设置属性。天正建筑的图层属性设置是以黑色界面为标准设置的，更改绘图区的背景颜色时，需要对默认的图层属性进行重新设置，否则绘图区中的有些图线的颜色可能看不清楚。
8.1.2 属性设置
要修改图层的属性，可单击左侧“屏幕菜单”中的“设置”菜单项，在展开的菜单中选择“图层管理”，即可打开“图层管理”对话框，如图所示。
8.1.2 属性设置
在“图层管理”对话框中可以更改各图层的图层名、颜色、线型等常规属性。图中各命令按钮的功能如下：
置为当前标准：用于将“图层标准”下拉列表中的图层标准设为当前文件所使用的图层标准。
新建标准：单击该按钮后，在打开的“新建标准”对话框中输入新图层标准的名称，可快速新建一个新的图层标准。
图层转换：单击该按钮后，可使当前文件中所使用的图层标准转换为目标图层标准，即当前文件中的英文（或中文）图层名称变成中文（或英文）图层名称。
颜色恢复：单击该按钮后，将非天正建筑系统提供的图层中
的颜色进行恢复操作。
2.工作界面及相关设置
（1）自定义工作界面
“自定义”功能用于设置天正建筑软件的屏幕菜单、操作配置、基本界面、工具条和快捷键等。展开“屏幕菜单”中的“设置”菜单项，然后选择“自定义”选项，打开“天正自定义”对话框，如图所示
在天正建筑软件中，可自定义软件的工作界面、相关符号的尺寸大小，以及墙体、柱子等的填充颜色。
8.1.2 属性设置
对话框中各选项卡的主要功能如下。
屏幕菜单：用于设置屏幕菜单的风格和背景颜色等常规属性。
操作配置：用于设置执行天正建筑操作的快捷键。
基本界面：用于设置是否显示文档名称，以及当前文档名称的字
体、颜色、背景色等外观样式。
工具条：用于为左侧“屏幕菜单”添加一些命令选项或删除
“屏幕菜单”中已有的命令。
快捷键：用于设置天正建筑软件中相关绘图命令的快捷键。
2.天正相关设置
（2）天正相关设置
“天正选项”功能用于设置天正建筑的常规属性，如当前比例、当前层高、楼梯样式等。在正式绘制建筑图形时，可根据实际需要先设置当前比例和当前层高（也就是创建的墙体高度）。
展开“屏幕菜单”中的“设置”菜单项，然后选择“天正选项”，即可打开“天正选项”对话框
3. 样式设置
（1）文字样式
展开“屏幕菜单”中的“设置”菜单项，然后选择“文字样式”选项，即可打开图所示的“文字样式”对话框。默认情况下，该文字样式为“Standard”，中文字体为“GBCBIG”，西文字体为“GBENOR”。
为了使所注写的汉字、字母和数字符合建筑制图标准的要求，一般情况下，我们可选中图示对话框中的“Windows字体”单选钮，然后在“中文字体”和“西文字体”列表框中进行设置，其字体与使用AutoCAD绘图时的字体相同。
3. 样式设置
（2）尺寸样式
使用AutoCAD软件进行
绘制时，尺寸标注是在图形
绘制完成后进行的操作，而在天正建筑软件中，尺寸标注是根据绘制的进程来进行的，如轴网绘制完成后，进行轴网标注；门窗创建完成后，进行门窗标注
展开“屏幕菜单”中的“设置”菜单项，并选择“尺寸样式”选项，然后在打开的“标注样式管理器”对话框中新建或修改所需标注样式，其操作方法与在AutoCAD中创建尺寸标注样式完全相同，如图所示。
