本章导读

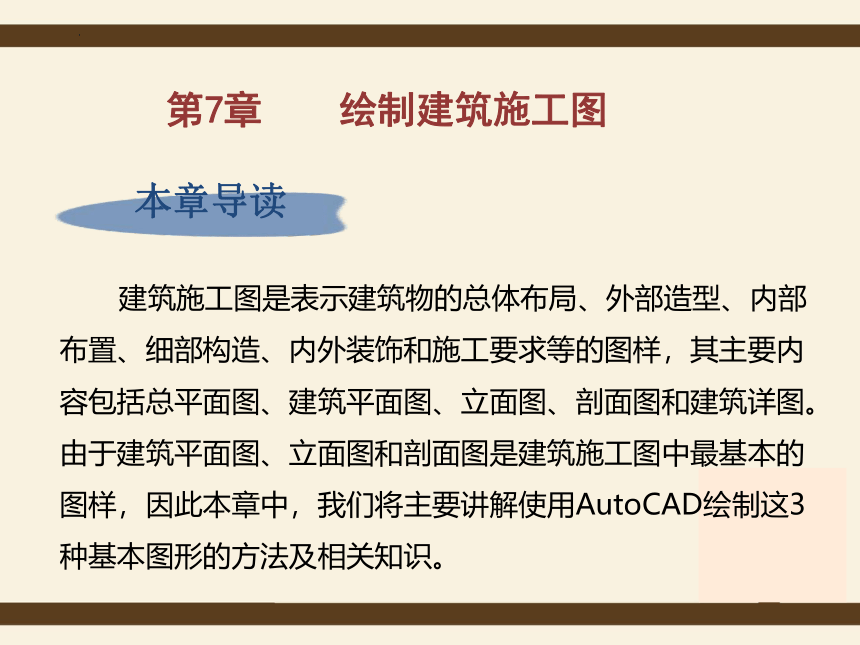

建筑施工图是表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰和施工要求等的图样，其主要内容包括总平面图、建筑平面图、立面图、剖面图和建筑详图。由于建筑平面图、立面图和剖面图是建筑施工图中最基本的图样，因此本章中，我们将主要讲解使用AutoCAD绘制这3种基本图形的方法及相关知识。
第7章 绘制建筑施工图
学习目标

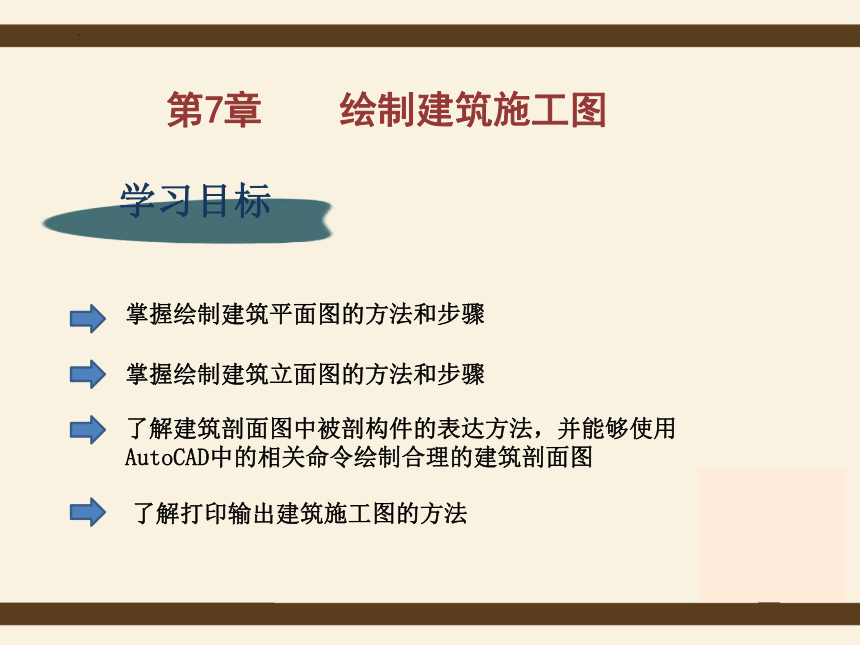

掌握绘制建筑平面图的方法和步骤
掌握绘制建筑立面图的方法和步骤
了解建筑剖面图中被剖构件的表达方法，并能够使用
AutoCAD中的相关命令绘制合理的建筑剖面图
了解打印输出建筑施工图的方法
第7章 绘制建筑施工图
第7章 绘制建筑施工图

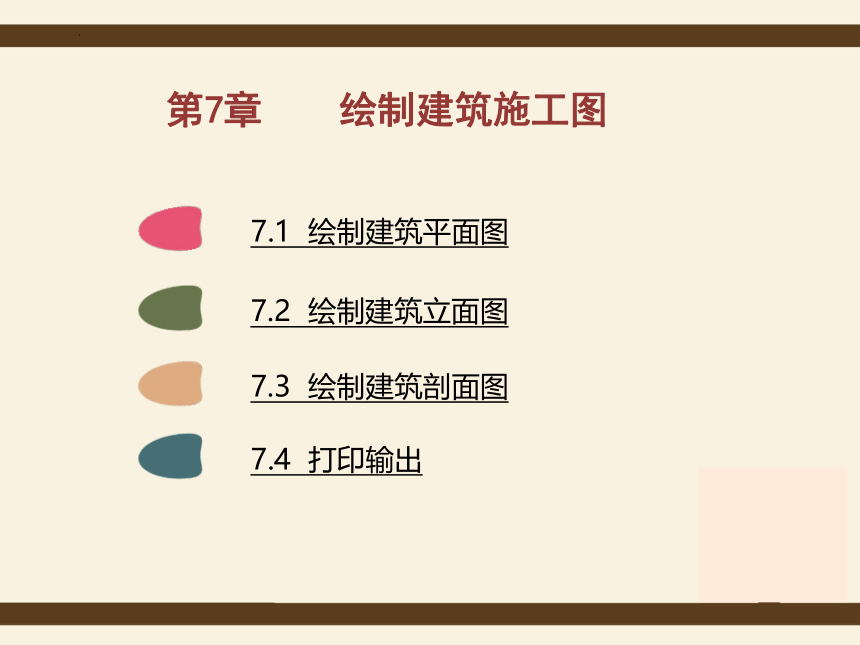

7.1 绘制建筑平面图
7.2 绘制建筑立面图
7.3 绘制建筑剖面图
7.4 打印输出

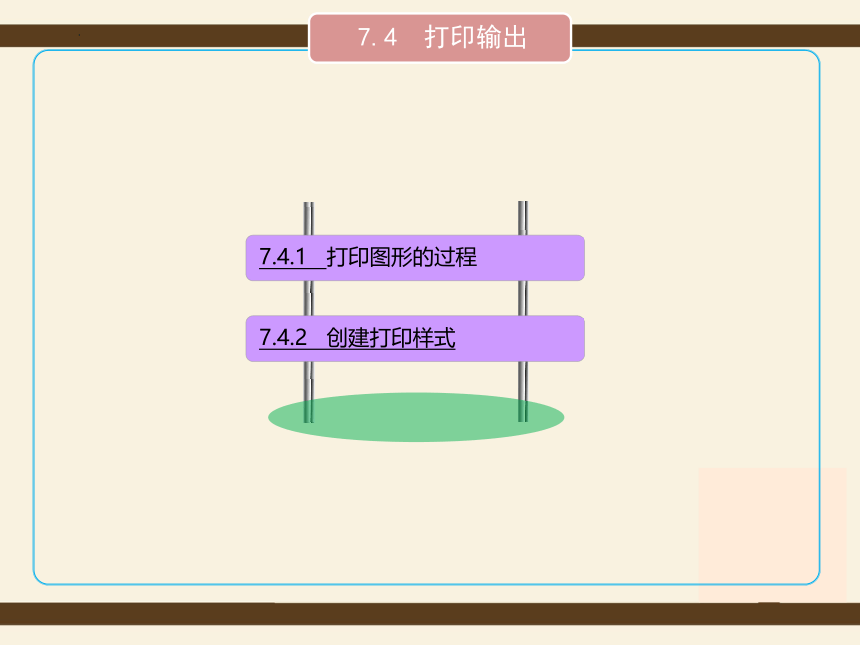

7.4.1 打印图形的过程
7.4.2 创建打印样式
7.4 打印输出
7.4.1 打印图形的过程

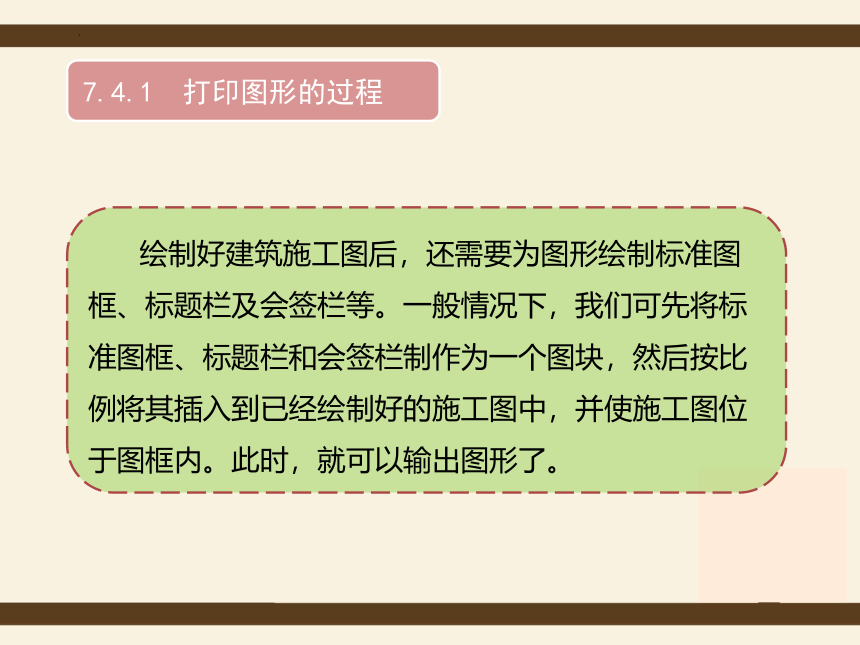

绘制好建筑施工图后，还需要为图形绘制标准图框、标题栏及会签栏等。一般情况下，我们可先将标准图框、标题栏和会签栏制作为一个图块，然后按比例将其插入到已经绘制好的施工图中，并使施工图位于图框内。此时，就可以输出图形了。
7.4.1 打印图形的过程

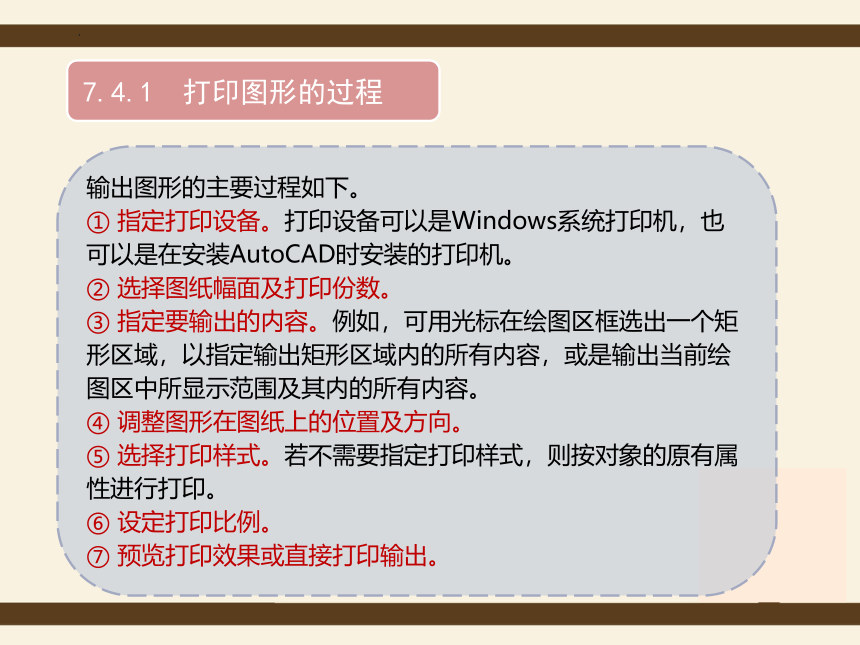

输出图形的主要过程如下。
① 指定打印设备。打印设备可以是Windows系统打印机，也可以是在安装AutoCAD时安装的打印机。
② 选择图纸幅面及打印份数。
③ 指定要输出的内容。例如，可用光标在绘图区框选出一个矩形区域，以指定输出矩形区域内的所有内容，或是输出当前绘图区中所显示范围及其内的所有内容。
④ 调整图形在图纸上的位置及方向。
⑤ 选择打印样式。若不需要指定打印样式，则按对象的原有属性进行打印。
⑥ 设定打印比例。
⑦ 预览打印效果或直接打印输出。
7.4.2 创建打印样式

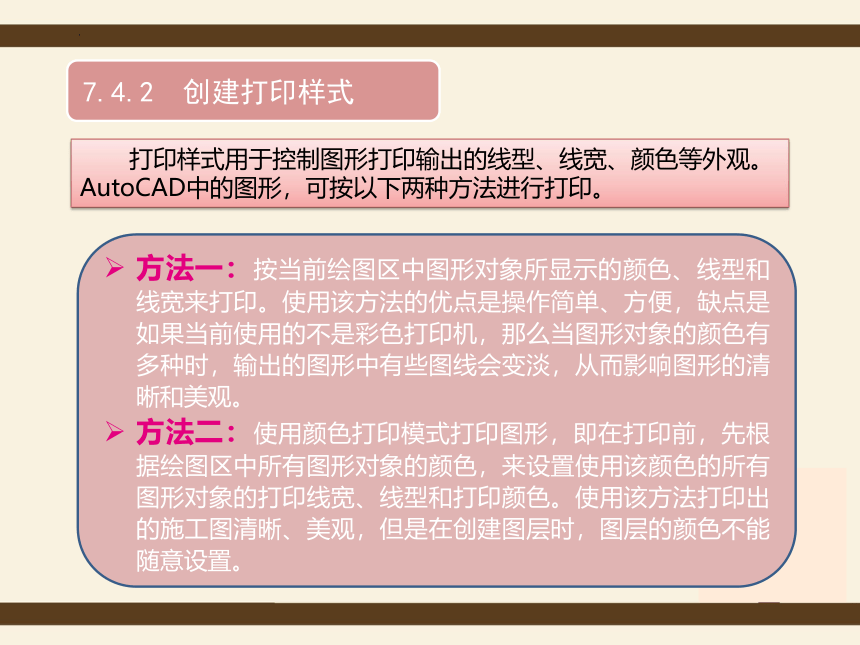

打印样式用于控制图形打印输出的线型、线宽、颜色等外观。AutoCAD中的图形，可按以下两种方法进行打印。
方法一：按当前绘图区中图形对象所显示的颜色、线型和线宽来打印。使用该方法的优点是操作简单、方便，缺点是如果当前使用的不是彩色打印机，那么当图形对象的颜色有多种时，输出的图形中有些图线会变淡，从而影响图形的清晰和美观。
方法二：使用颜色打印模式打印图形，即在打印前，先根据绘图区中所有图形对象的颜色，来设置使用该颜色的所有图形对象的打印线宽、线型和打印颜色。使用该方法打印出的施工图清晰、美观，但是在创建图层时，图层的颜色不能随意设置。
7.4.2 创建打印样式
对于初学者来说，使用方法一打印图形会比较方便，那么怎样才能保证所打印出的图线颜色一致呢？
下面带着这一问题，采用方法一来打印绘制的住宅楼底层平面图，具体操作步骤如下。
步骤1 打开本书配套素材中“ch07”>“底层平面图_ok.dwg”文件，然后输入“I”并回车，在打开的“插入”对话框中选择本书配套素材中“ch07”>“图框及标题栏.dwg”图块，将其放大100倍插入绘图区，并使图形位于图框内。
7.4.2 创建打印样式
步骤2 选择“文件”>“打印”菜单，或按【Ctrl＋P】快捷键，在打开的“打印-模型”对话框中选择打印机名称和图纸尺寸，如图所示。
7.4.2 创建打印样式
步骤3 在“打印区域”设置区的“打印范围”列表框中单击，在弹出的下拉列表中选择所需选项。一般情况下，选择“窗口”选项，然后在绘图区采用窗交方式捕捉并单击图框的右下和左上角点，以框选出要打印的区域，接着选中“打印偏移”设置区中的“居中打印”复选框，最后单击预览按钮，可查看打印效果。
步骤4 从预览效果可以看到有些图形的颜色变淡了，且图形的方向不合适。为此，单击“图形方向”设置区中的“横向”单选钮，以调整图形在图框中的方向，然后按【Esc】键返回至上图所示的对话框中。
步骤5 在“打印样式表”设置区中的列表框中单击，在弹出的下拉列表中选择“acad.ctb”选项，接着在打开的“问题”对话框中单击 按钮。
7.4.2 创建打印样式
步骤6 单击“打印样式表”设置区中的“编辑”按钮 ，打开“打印样式表编辑器-acad.ctb”对话框，如图所示。单击“打印样式”列表框中的“颜色1”选项，然后将右侧的滑块拖动到最下方，接着按住【Shift】键单击“颜色255”，即可选中该列表框中的所有选项。
7.4.2 创建打印样式
步骤7 在“特性”设置区的“颜色”列表框中单击，在弹出的下拉列表中选择“黑”选项；在“线宽”列表框中单击，在弹出的下拉列表中选择“使用对象线宽”选项；在“线型”列表框中单击，在弹出的下拉列表中选择“使用对象线型”选项，如图所示。
7.4.2 创建打印样式
步骤8 其他选项采用默认设置，单击保存并关闭按钮，即可将所有图线的打印颜色设为黑色，并使打印线型和线宽按所创建图层中的设置打印。
步骤9 此时，单击“打印-模型”对话框中的 按钮，即可看到所有图形的打印颜色均变成黑色了。直接按回车键即可打印图形；否则，按【Esc】键返回至对话框，继续进行修改。
练 习
1．利用AutoCAD绘制图所示某住宅楼三层平面图。其中，M1和M2可直接插入本书配套素材“ch07”>“门.dwg”图块，M3可插入“ch07”>“双扇推拉门.dwg”图块。
练 习
① 参照图例所示尺寸，利用“直线”、“偏移”、“拉长”等命令
绘制定位轴线，然后创建多样样式，并利用“多线”命令绘制图
所示的墙体，最后对墙体的接口处进行编辑。
提示
练 习
② 利用“矩形”、“图案填充”和“复制”命令绘制柱子。
③ 利用“偏移”和“修剪”命令修剪出图示门洞，最后利用“插
入”命令将本书配套素材中“ch07”>“门.dwg”和“双扇推
拉门.dwg”图块分别插入到合适位置。插入图块后，可根据需
要调整门的尺寸。
练 习
④ 采用同样的方法修剪出窗洞，然后创建“窗子”多线样式，
并利用“多线”命令绘制窗子。
⑤ 创建合适的文字样式和尺寸标注样式，并标注尺寸。
练 习
2．为习题1所示图形添加图框、标题栏和会签栏，并将该图样打印在A1图纸上。（为方便读者操作，我们已将A1图纸的图框、标题栏和会签栏制作成了一个图块，并放在本书配套素材“素材”>“ch07”文件夹中）
练 习
① 利用“插入”命令将本书配套素材中“ch07”>“图框及标题
栏.dwg”图块放大50倍插入在绘图区，并使图形位于图框内的合
适位置。
② 执行“打印”命令，在打开的对话框中选择所需打印机和A1图纸，
然后将打印范围设为“窗口”，并拾取图纸的左上和右下角点作
为打印区域，接着在“打印样式表”中选择合适的打印样式，使
打印出来的图线颜色一致，最后根据预览效果调整图形的方向即
可。
提示
