(共63张PPT)

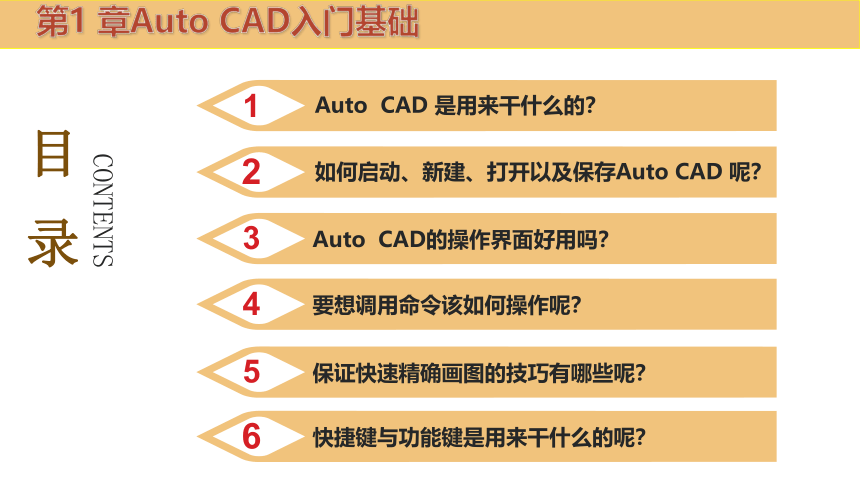

第1 章Auto CAD入门基础
第1 章Auto CAD入门基础
Auto CAD 是用来干什么的？
如何启动、新建、打开以及保存Auto CAD 呢？
Auto CAD的操作界面好用吗？
要想调用命令该如何操作呢？
1
2
3
4
目录
CONTENTS
保证快速精确画图的技巧有哪些呢？
快捷键与功能键是用来干什么的呢？
5
6

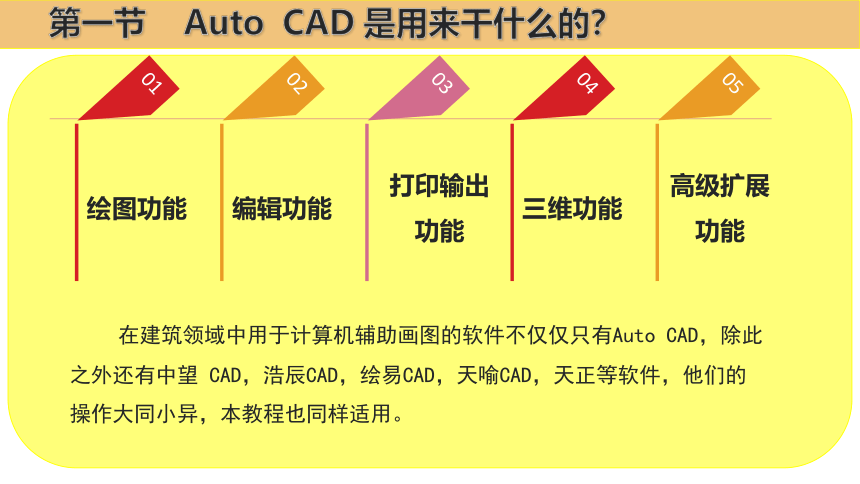

01
绘图功能
02
编辑功能
03
打印输出功能
04
三维功能
05
高级扩展功能
在建筑领域中用于计算机辅助画图的软件不仅仅只有Auto CAD，除此之外还有中望 CAD，浩辰CAD，绘易CAD，天喻CAD，天正等软件，他们的操作大同小异，本教程也同样适用。
第一节 Auto CAD 是用来干什么的？
01
02
03

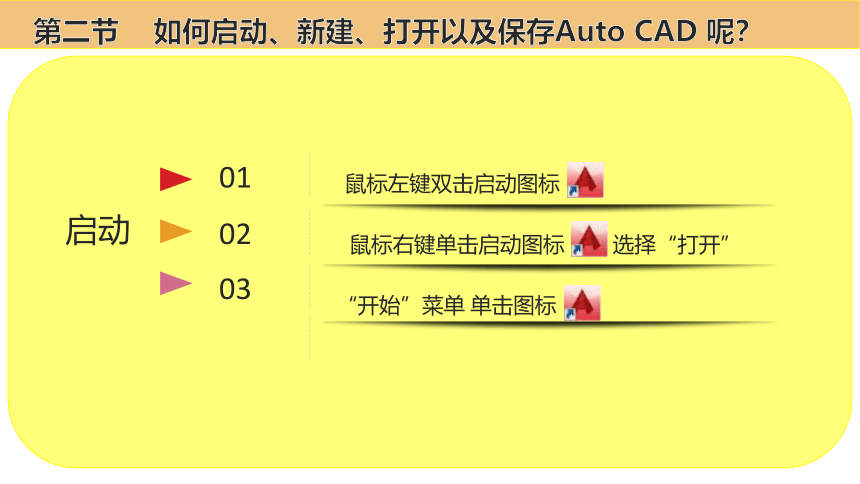

“开始”菜单 单击图标
鼠标右键单击启动图标 选择“打开”
鼠标左键双击启动图标
启动
第二节 如何启动、新建、打开以及保存Auto CAD 呢？

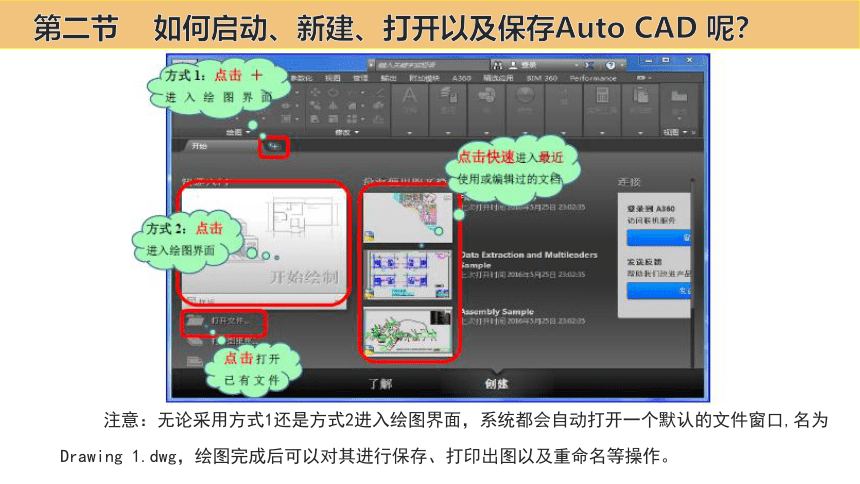

注意：无论采用方式1还是方式2进入绘图界面，系统都会自动打开一个默认的文件窗口,名为Drawing 1.dwg，绘图完成后可以对其进行保存、打印出图以及重命名等操作。
第二节 如何启动、新建、打开以及保存Auto CAD 呢？
第二节 如何启动、新建、打开以及保存Auto CAD 呢？
01
02

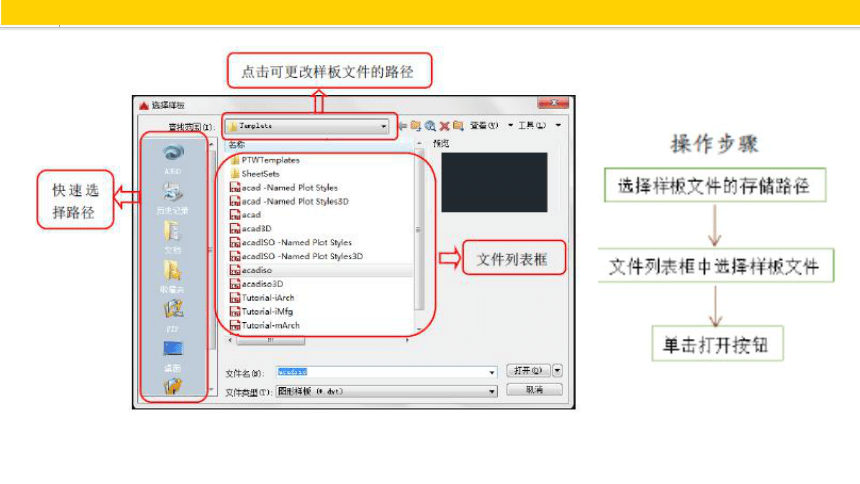

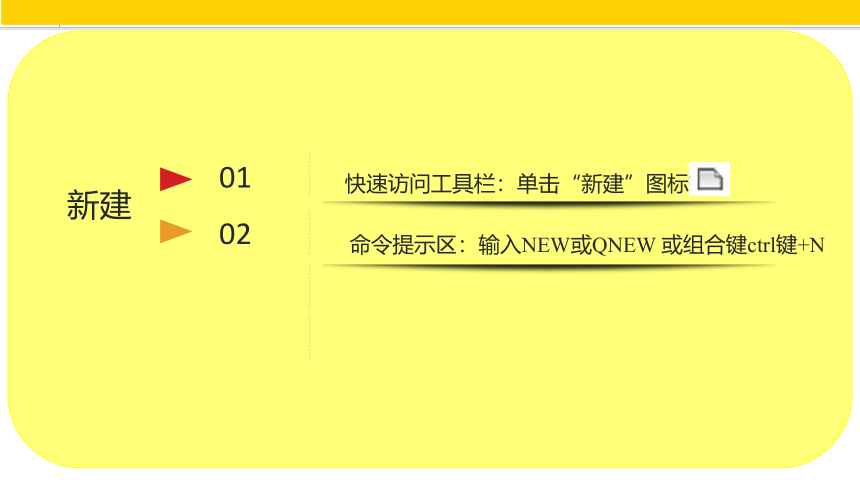

命令提示区：输入NEW或QNEW 或组合键ctrl键+N
快速访问工具栏：单击“新建”图标
新建
第二节 如何启动、新建、打开以及保存Auto CAD 呢？
第二节 如何启动、新建、打开以及保存Auto CAD 呢？
01
02

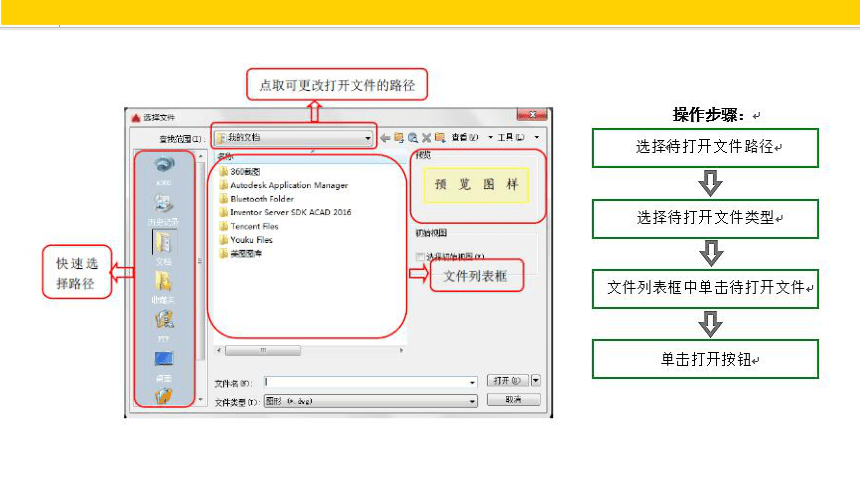

命令提示区：输入OPEN 或 组合键 ctrl 键 + O
快速访问工具栏：单击“打开”图标
打开已有文件
第二节 如何启动、新建、打开以及保存Auto CAD 呢？
第二节 如何启动、新建、打开以及保存Auto CAD 呢？
01
02
命令提示区：输入QSAVE 或 组合键：ctrl 键 + S
快速访问工具栏:单击保存图标
保存
如果图样已经命名存储过，则此操作会以最快的方式用原名存储图形，而不显示任何对话框。
第二节 如何启动、新建、打开以及保存Auto CAD 呢？
第二节 如何启动、新建、打开以及保存Auto CAD 呢？
01
02

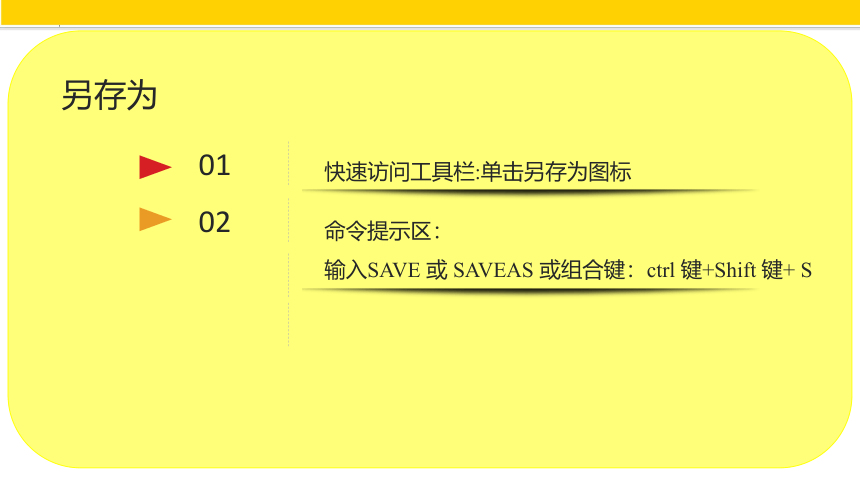

命令提示区：
输入SAVE 或 SAVEAS 或组合键：ctrl 键+Shift 键+ S
快速访问工具栏:单击另存为图标
另存为
第二节 如何启动、新建、打开以及保存Auto CAD 呢？
在进行命名存盘时，需留意“文件类型”中所含有的年份信息，因为无论是哪款CAD软件，都是向下兼容的，即高版本能打开低版本，但低版本却打不开高版本。所以存盘时尽量选择低版本，例如2000，2004等。
可通过命令提示区输入CLOSE或单击标题栏最右侧的按钮 （也可能位于绘图区右上角 ）关闭当前图形文件。关闭文件之前若未进行保存，系统会提示是否保存。但是关闭文件并不等于退出软件，如想退出程序，可在命令提示区输入QUIT 或EXIT，也可直接点击软件窗口右上角的关闭图标 或 。同样的，退出之前如未保存，系统会提示是否保存。
第二节 如何启动、新建、打开以及保存Auto CAD 呢？
关闭文件
第三节 Auto CAD的操作界面好用吗？
04
01
02
03
菜单浏览器
快速访问工具栏
帮助及登录按钮
第三节 Auto CAD的操作界面好用吗？
标题栏区域
窗口控制按钮
第三节 Auto CAD的操作界面好用吗？
菜单浏览器
第三节 Auto CAD的操作界面好用吗？
快速访问工具栏
第三节 Auto CAD的操作界面好用吗？
帮助及登录按钮
如果在软件的操作过程中遇到解决不到的难题，我们可以通过输入关键字或短语来获取帮助，当然也可以单击 或点击键盘上的功能键F1获取联机帮助。
第三节 Auto CAD的操作界面好用吗？
窗口控制按钮
可以利用右上角的控制按钮将整个软件界面最小化、最大化或关闭。
第三节 Auto CAD的操作界面好用吗？
功能区
02
03
01
功能区选项卡
功能区选项面板
功能面板下拉菜单
第三节 Auto CAD的操作界面好用吗？
功能区选项卡
功能区选项卡是用以显示基于任务的命令和控件的选项卡。在创建或打开文件时，会自动显示功能区，提供一个包括创建文件所需的所有工具的小模型选项面板。Auto CAD二维界面共包括默认、插入、注释、参数化、视图、管理、输出、附加模块、A360、精选应用、BIM360、Performance 12个功能选项卡。
第三节 Auto CAD的操作界面好用吗？
功能区选项面板
每个功能选项卡下都有一个展开的面板(可通过在选项卡上单击鼠标左键进行切换），即“功能选项面板”。这些面板依照其功能标记在相应选项卡中。
第三节 Auto CAD的操作界面好用吗？
功能面板下拉菜单
在功能选项面板中，很多命令还有可展开的下拉菜单，包含更详细的功能命令，例如：点击圆下方“向下的白色三角形”标记，即显示圆的下拉菜单。
第三节 Auto CAD的操作界面好用吗？
绘图区
绘图区位于屏幕中央的空白区域（默认为黑色，可进行修改），所有的绘图操作都是在该区域中完成的。
第三节 Auto CAD的操作界面好用吗？
命令提示区
命令提示区位于绘图区的下方，此处显示了曾执行过的操作信息以及Auto CAD对命令操作所进行的提示。如想查看更多的历史操作信息，可单击F2功能键，调出“Auto CAD文本窗口”进行查看。
第三节 Auto CAD的操作界面好用吗？
状态栏区
本区域显示了常用辅助功能的控制按钮，如捕捉、栅格、正交等，点击一次，图标呈“蓝色”或“彩色”表示启用该功能，再点击一次，图标呈“白色”则关闭该功能。需要指出的是状态栏上默认显示的只是一部分辅助功能按钮，如想添加其他辅助功能，可单击状态栏最右侧 按钮展开面板进行勾选。
第三节 Auto CAD的操作界面好用吗？
工具选项板
包含命令、表格、图案、结构、土木工程、电力、机械、建筑、注释、约束以及建模11个部分，我们可以在相应的图标（块参照）上单击鼠标左键将其直接拖动到绘图区使用。注意：在插入块参照后，还可对插入的图形块做进一步的调整。
第三节 Auto CAD的操作界面好用吗？
工具选项板
拖动 到绘图区，效果如下
拖动后的原始效果
第三节 Auto CAD的操作界面好用吗？
工具选项板
插入一个图形块并选中后，会出现一些蓝色的夹点可通过它们对图形进行调整，不同的夹点作用不同，例如
第三节 Auto CAD的操作界面好用吗？
模型空间和布局空间
模型空间——可以绘制二维图形和三维模型，并带有尺寸标注，如打印出图只能
打印激活的视口；
布局空间——提供了真实的打印环境，可以即时预览到打印出图前的整体效果，
布局空间只能是二维显示。在布局空间中可以创建一个或多个浮动
视口，每个视口的边界是实体，可以进行删除、移动、缩放、拉伸
等编辑操作，并且可以同时打印多个视口及其内容；
Auto CAD中还提供了一些好用的工具栏，但需自己调用，例如：调用对象捕捉工具栏，方法如下：
第三节 Auto CAD的操作界面好用吗？
绘图工具栏、修改工具栏等可自行设定的工具栏
第1步：单击快速访问工具栏中的向下三角形
第2步：单击菜单栏中的工具展开下拉菜单
单击工具栏后再单击AutoCAD，勾选对象捕捉，调出临时对象捕捉工具栏，
第三节 Auto CAD的操作界面好用吗？
绘图工具栏、修改工具栏等可自行设定的工具栏
第四节 要想调用命令该如何操作呢？
在Auto CAD中，图形的绘制是通过调用并执行命令一步步来完成的。命令的执行方式有多种，要想快速调用并执行命令，首先我们要熟练的掌握鼠标的3种形态。
第四节 要想调用命令该如何操作呢？
01
02
03
以键盘方式执行
以命令图标的方式执行
以快捷菜单命令方式执行
第五节 保证快速精确画图的技巧有哪些呢？
栅格
进入到Auto CAD 2016 绘图界面后，你会发现绘图区被水平线和竖直线分成方格，没错！这就是栅格。虽然栅格在屏幕上可见，但它既不会打印到图形文件上，也不影响绘图位置。栅格可以为我们提供直观的距离和位置参照。我们可以按需要打开或关闭栅格，也可以随时改变相邻栅格线的间距。
第五节 保证快速精确画图的技巧有哪些呢？
栅格设置激活
01
02
03
状态栏： 图标上点击右键，弹出的菜单中选择“网格设置”
命令提示区：输入快捷键DS
命令提示区：输入GRID
第五节 保证快速精确画图的技巧有哪些呢？
“草图设置”选项卡中勾选“启用栅格”，效果同在状态栏单击栅格图标 或在键盘按下 F7 功能键，都可以实现栅格命令的开启和关闭
如果按照上述方法设置并激活了栅格命令，但很不幸，在绘图区并没有看到栅格线，这并不是我们的操作失误，而是栅格线间距过大，使栅格点超出绘图区，这时我们只需重新修改出合适的栅格线间距或对绘图区进行缩放（zoom命令）即可。
第五节 保证快速精确画图的技巧有哪些呢？
捕捉模式的设置
01
02
03
状态栏： 图标上点击右键，弹出的菜单中选择“捕捉设置”
命令提示区：输入快捷键DS
命令提示区：输入SNAP或快捷键SN
可以单击状态栏的 图标或 F9 功能键来切换捕捉模式的开关
第五节 保证快速精确画图的技巧有哪些呢？
对象捕捉
01
02
03
状态栏： 图标上点击右键，弹出的菜单中选择“对象捕捉设置”
状态栏：左键单击 图标上的白色三角形，选择“对象捕捉设置”
命令提示区：输入0S
在绘图当中，如果想拾取圆心、端点等特征点，单凭眼睛观察是不可能做到非常准确的。我们可利用对象捕捉功能快速捕捉各种特征点，加快绘图速度，提高绘图精度。
第五节 保证快速精确画图的技巧有哪些呢？
对象捕捉设置
第五节 保证快速精确画图的技巧有哪些呢？
对象捕捉
为了达到快速绘图的目的，需记住每种捕捉模式的图标，例如： 当我们把光标移动到三角形端点附近时，现出一个正方形 ，这时我们单击鼠标左键就会自动捕 捉到那个端点位置，而现出所示的沙漏 形时，就会自动捕捉到线上的最近点。
第五节 保证快速精确画图的技巧有哪些呢？
对象捕捉
对象捕捉模式设置完成之后，可以一直使用，直到重新设置为止。另外，除上述的对象捕捉模式外，Auto CAD还提供了“对象捕捉”工具栏，即临时捕捉模式，如右图所示。单击此工具栏上任意对象捕捉图标只能执行一次捕捉行为，如想反复捕捉则要反复单击。
第五节 保证快速精确画图的技巧有哪些呢？
对象捕捉
对象捕捉命令除了上述的功能之外，若开启状态栏上的或单击功能键F11还可以实现追踪功能，如图。
直线AB、CD，从C点追踪到E
直线AB、BC，从C点追踪到E点
第五节 保证快速精确画图的技巧有哪些呢？
正交
默认情况下，开启正交绘图模式后，可以限制光标只在水平或垂直轴上移动。这时只能画水平线或者竖直线，移动或者复制对象时也只能水平移动或者竖直移动。其开、关方式如下：
状态栏：单击图标
命令提示区：输入Ortho或 F8 功能键
第五节 保证快速精确画图的技巧有哪些呢？
正交
“正交”模式所追踪到的点，除了可以在水平和垂直方向，还可以是“正等测”轴测图的坐标方向，这和“草图设置”选项卡上“捕捉和栅格”选项板中的“捕捉类型”有关。
“矩形捕捉”追踪水平和垂直方向，“等轴测捕捉”追踪30°、90°、150°、210°、270°和330°方向。Auto CAD 2016的状态栏上新增加了一个图标 ，单击这个图标同样也能开启等轴测捕捉模式，单击白色的三角形还能够实现捕捉方向的变换。
第五节 保证快速精确画图的技巧有哪些呢？
极轴追踪
极轴追踪是用来追踪在一定角度上的点坐标的智能输入方法。启用极轴追踪功能后，当Auto CAD 提示确定点位置时，拖动鼠标，使鼠标接近预先设定的方向(即极轴追踪方向)，这时会在该方向出现一条虚线，并浮出一个小标签，标签中说明当前鼠标位置相对于坐标原点的极坐标
第五节 保证快速精确画图的技巧有哪些呢？
极轴追踪
单击图标中白色三角形，可勾选软件预设的追踪角度，如满足不了要求，则打开“草图设置”选项卡进行设置
设置完成后，可通过单击状态栏上的图标 或功能键F10来开启或关闭极轴追踪功能。
第五节 保证快速精确画图的技巧有哪些呢？
选择图形对象
方法1——
单击鼠标左键从左上到右下选择，另一种是单击鼠标左键从右下到左上选择，两种方式的选择结果是不同的，第1 种：“左上到右下”只有被拉出来的框完全包围的对象才会被选中
方法2——
“右下到左上”则会选中凡是和虚框相交的所有对象（当然也包括被包围的对象）
第五节 保证快速精确画图的技巧有哪些呢？
视图缩放
命令: ZOOM
指定窗口的角点，输入比例因子 (nX 或 nXP)，或者
[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>:
各子命令具体含义如下：
全部(A) ：调整绘图区域的大小，以适应图形中所有可见对象的范围，或适应视觉辅助工具
（例如图形界限（LIMITS 命令））的范围，取两者中较大者；
中心(C) ：定义中心点与缩放比例或高度来观察窗口；
第五节 保证快速精确画图的技巧有哪些呢？
视图缩放
动态(D)：以矩形视图框缩放显示图形的已生成部分。视图框大小可更改并可在图形中移动，
此子命令将视图框中的图像平移或缩放，以充满整个视口；
范围(E) ：缩放显示图形的范围，并使所有对象在图形范围内最大显示；
上一个(P)：缩放显示上一个视图，最多可恢复此前的10个视图；
比例(S )：以指定比例缩放当前图形。输入的值后面跟着x，将根据当前视图指定比例；输入
值并后跟xp，则是指定相对于图纸空间单位的比例，例如，输入0.5x会使屏幕上的
每个对象显示为原大小的二分之一；
窗口(W) ：缩放显示矩形窗口指定的区域；
对象(O) ：缩放指定的对象，使被选取的对象尽可能大的显示在绘图区的中心；
第五节 保证快速精确画图的技巧有哪些呢？
实时缩放
实时缩放是缩放命令的一种，激活方式如下：
命令提示区：输入RTZOOM
“标准”工具栏 ：
激活实时缩放命令，屏幕将出现一个放大镜图标，按住鼠标左键移动放大镜图标即可实现动态缩放。其中向下移动，图形缩小显示；向上移动，图形放大显示；水平左右移动，图形无变化，按下esc键将退出命令。
第五节 保证快速精确画图的技巧有哪些呢？
实时缩放
另外，通过滚动鼠标滑轮，也可实现图形的缩放（向前滚放大；向后滚缩小）。除此之外，鼠标滑轮还可实现其他操作，如双击鼠标滑轮相当于采用“范围”缩放。
第五节 保证快速精确画图的技巧有哪些呢？
平移
平移命令用于重新定位图形的显示位置而图形本身不发生任何变化。在有限的屏幕大小中，显示绘图区外的图形使用PAN命令要比ZOOM快很多，操作直观且简便，激活方式如下：
命令提示区：输入PAN
“标准”工具栏 ：
第五节 保证快速精确画图的技巧有哪些呢？
平移
调用命令后光标会变成 ，按住鼠标左键，直接在绘图区进行拖动即可实现图形的平移，按Esc 键、空格键或者回车键均可退出平移模式；另外，按住鼠标滑轮不放并拖动鼠标也可以实现图形的平移，松开滑轮即退出命令。
第五节 保证快速精确画图的技巧有哪些呢？
使用帮助
Auto CAD中的命令很多，不可能在这本书中完全介绍。如有需要，可在命令提示区中输入？或单击F1功能键打开帮助进行命令的检索查询，这里对每一个命令都有详细的说明。
第五节 保证快速精确画图的技巧有哪些呢？
重复执行上一次操作命令
当结束了某个操作命令后，若要再一次执行该命令，可以按空格键或enter键重复上一次的命令。
第五节 保证快速精确画图的技巧有哪些呢？
取消已执行的命令
绘图中如出现错误，要取消前次的命令，可以使用UNDO命令（快捷键U），或点击快速访问工具栏中的按钮 ，回到前一步或前几步的状态。
第五节 保证快速精确画图的技巧有哪些呢？
恢复已撤销的命令
当撤消了某命令后，又想恢复这个已撤消的命令，可以使用REDO命令或点击快速访问工具栏中的按钮 来恢复。
第五节 保证快速精确画图的技巧有哪些呢？
图形的重画
在绘图过程中有时会留下一些无用的标记，如对象拾取的标记。这些临时标记并不是图形中实际存在的对象，它们的存在将影响图形效果，可以用图形重画（REDRAW命令）来刷新当前视口中的显示，清除残留的点痕迹。比如删除了图纸中的一个对象，但有时看上去被删除的对象还存在，在这种情况下可以使用图形重画命令来刷新屏幕，以显示正确的图形。
第五节 保证快速精确画图的技巧有哪些呢？
重新生成
重新生成（REGEN命令）不仅能删除图形中的临时点记号、刷新屏幕，而且能更新图形数据库中所有图形对象的屏幕坐标，重置当前视口中可用于实时平移和缩放的总面积，使用该命令通常可以准确地显示图形数据。但重新生成的速度较图形重画要慢很多。
第五节 保证快速精确画图的技巧有哪些呢？
退出正在执行的命令
在Auto CAD中绘图，可随时退出正在执行的命令。方法：可按esc键退出命令，也可按空格键或enter键结束某些命令操作。注意：有的操作要按多次才能退出。
第六节 快捷键与功能键是用来干什么的呢？
由于Auto CAD是美国Auto Desk 公司开发的计算机辅助绘图软件，所以其命令形式采用的是英文形式，但由于每个命令的英文单词往往很长，既不容易记忆，且输入时间较长，并不实用，为了提高绘图的效率，我们在绘图时往往采用命令的缩写形式，即快捷键。除此之外，电脑键盘上提供的F1 —F12功能键在快速画图中也起到了至关重要的作用。
