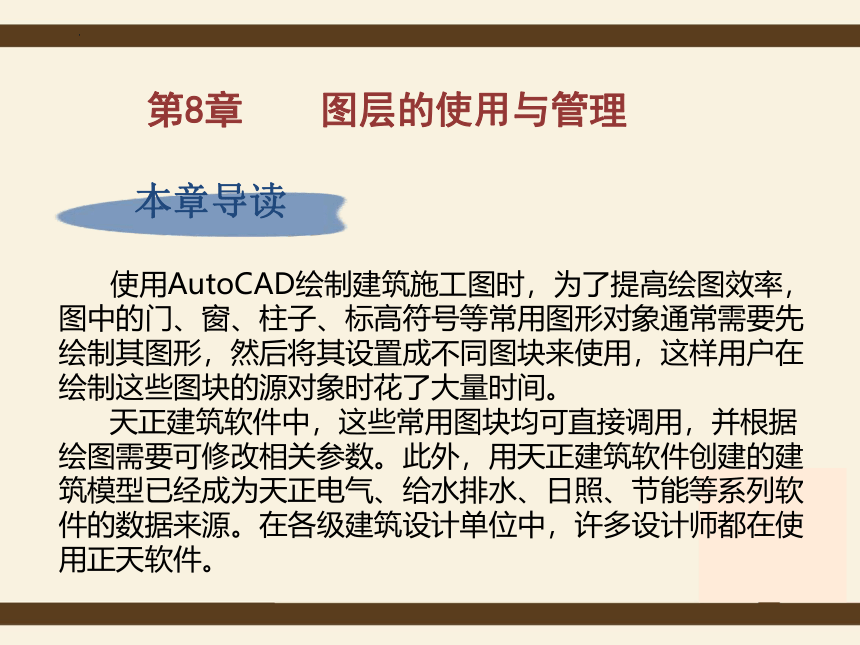

本章导读
使用AutoCAD绘制建筑施工图时，为了提高绘图效率，图中的门、窗、柱子、标高符号等常用图形对象通常需要先绘制其图形，然后将其设置成不同图块来使用，这样用户在绘制这些图块的源对象时花了大量时间。
天正建筑软件中，这些常用图块均可直接调用，并根据绘图需要可修改相关参数。此外，用天正建筑软件创建的建筑模型已经成为天正电气、给水排水、日照、节能等系列软件的数据来源。在各级建筑设计单位中，许多设计师都在使用正天软件。
第8章 图层的使用与管理

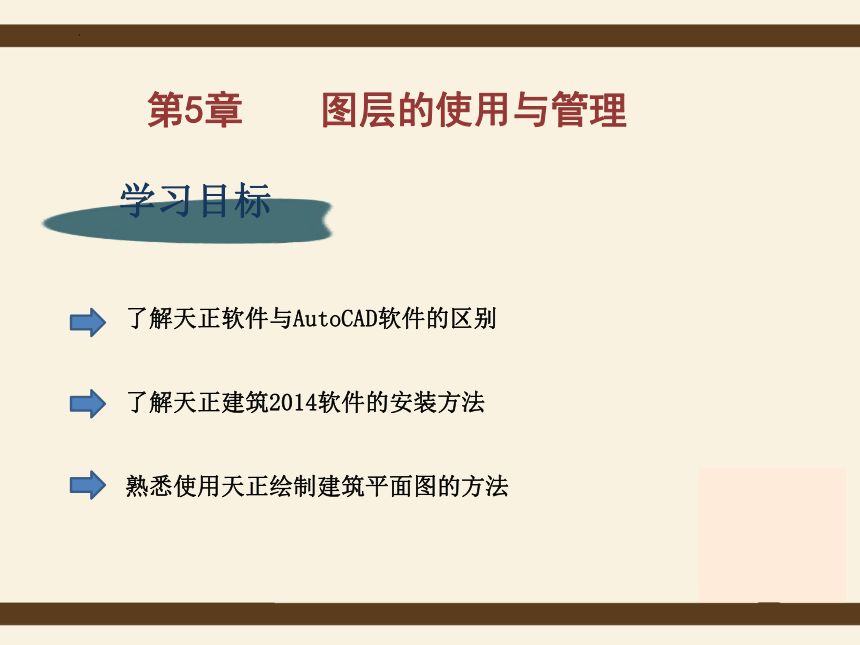

学习目标
了解天正软件与AutoCAD软件的区别
了解天正建筑2014软件的安装方法
熟悉使用天正绘制建筑平面图的方法
第5章 图层的使用与管理

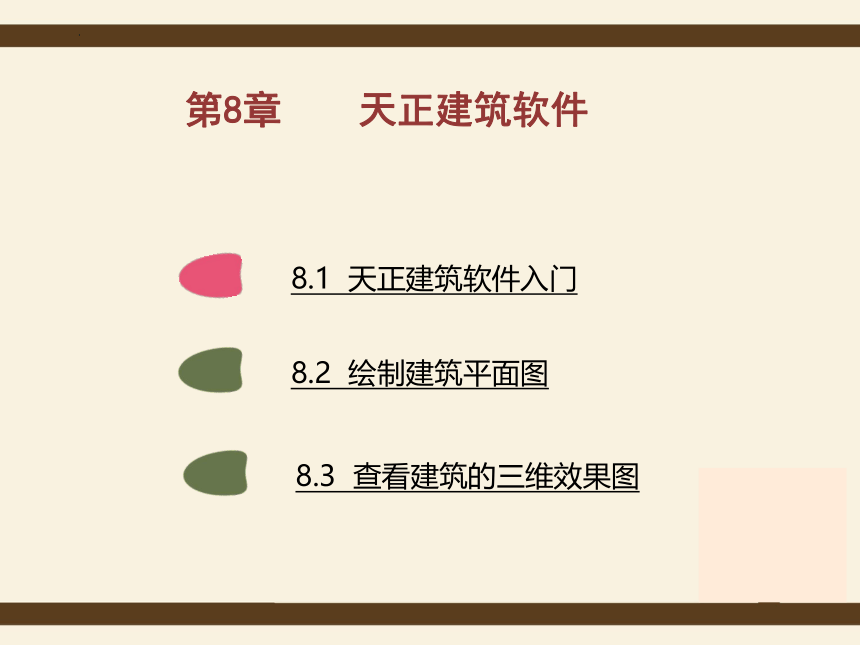

第8章 天正建筑软件
8.1 天正建筑软件入门
8.2 绘制建筑平面图
8.3 查看建筑的三维效果图
8.2 绘制建筑平面图
8.2.1 建筑平面图概述
8.2.2 绘制建筑平面图的步骤

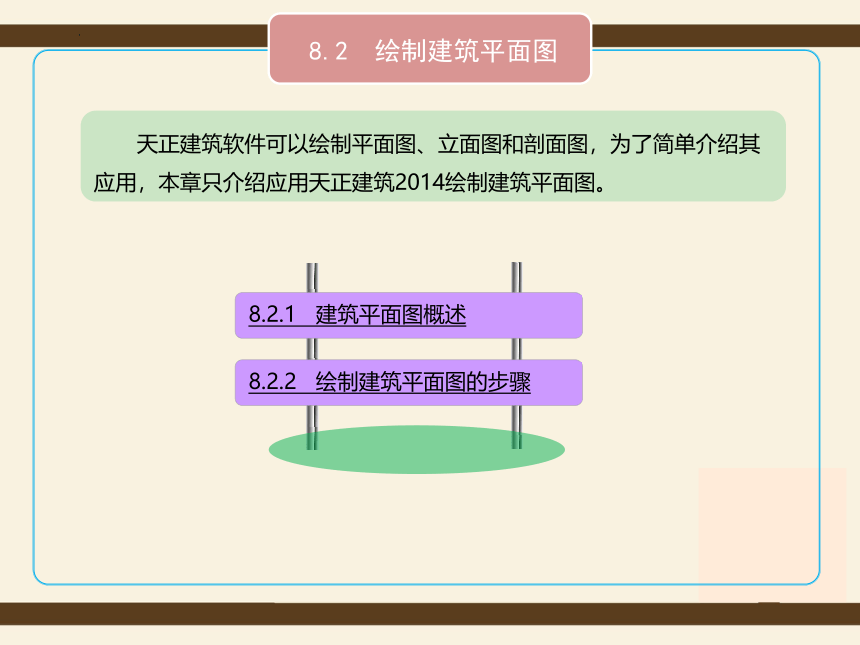

天正建筑软件可以绘制平面图、立面图和剖面图，为了简单介绍其应用，本章只介绍应用天正建筑2014绘制建筑平面图。
8.2.1 建筑平面图概述

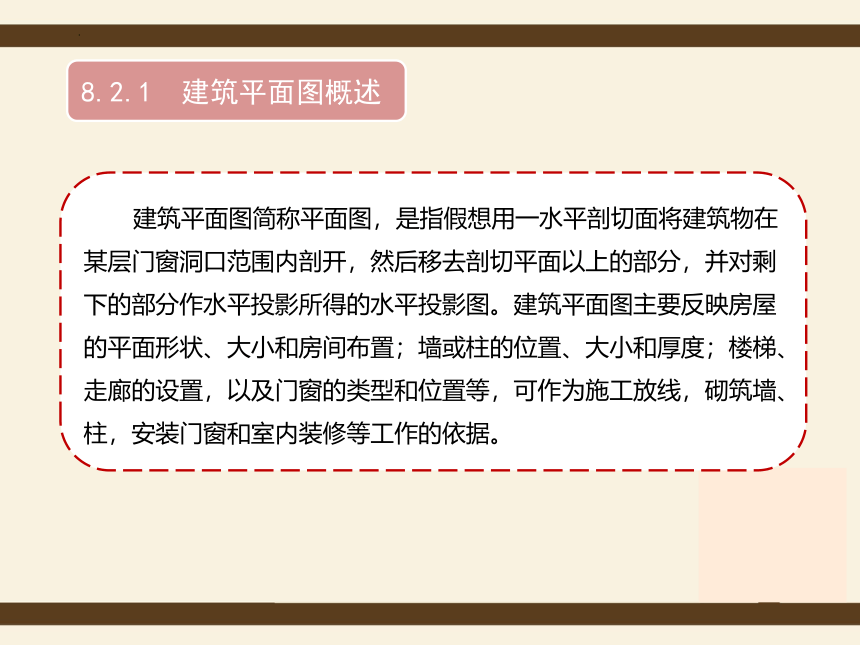

建筑平面图简称平面图，是指假想用一水平剖切面将建筑物在某层门窗洞口范围内剖开，然后移去剖切平面以上的部分，并对剩下的部分作水平投影所得的水平投影图。建筑平面图主要反映房屋的平面形状、大小和房间布置；墙或柱的位置、大小和厚度；楼梯、走廊的设置，以及门窗的类型和位置等，可作为施工放线，砌筑墙、柱，安装门窗和室内装修等工作的依据。
8.2.1 建筑平面图概述

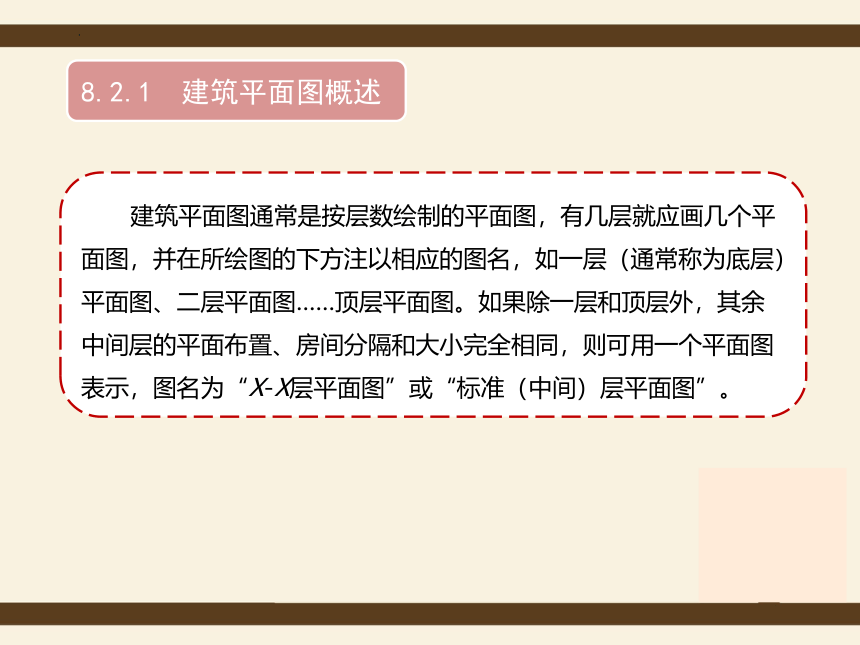

建筑平面图通常是按层数绘制的平面图，有几层就应画几个平面图，并在所绘图的下方注以相应的图名，如一层（通常称为底层）平面图、二层平面图……顶层平面图。如果除一层和顶层外，其余中间层的平面布置、房间分隔和大小完全相同，则可用一个平面图表示，图名为“X-X层平面图”或“标准（中间）层平面图”。

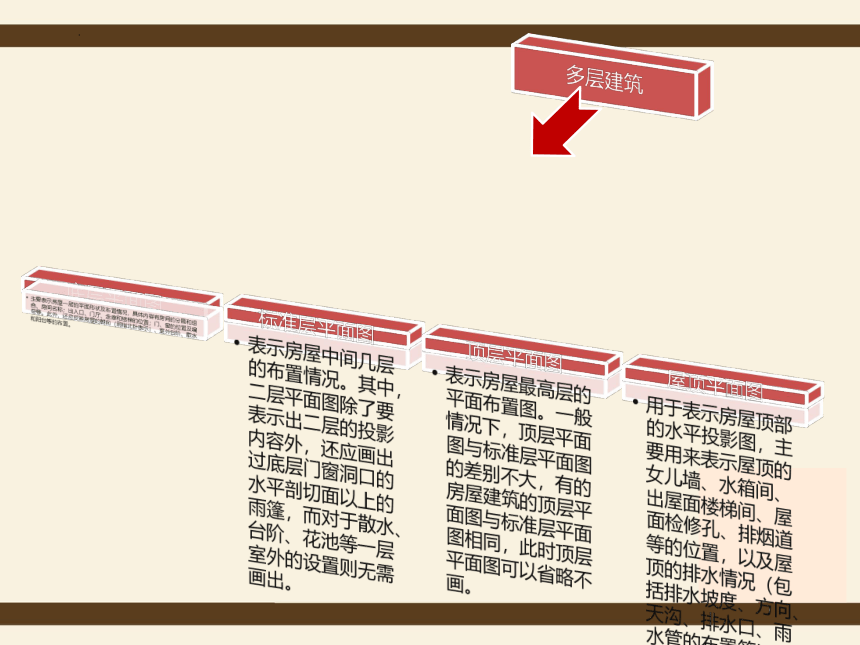

多层建筑
8.2.1 建筑平面图概述

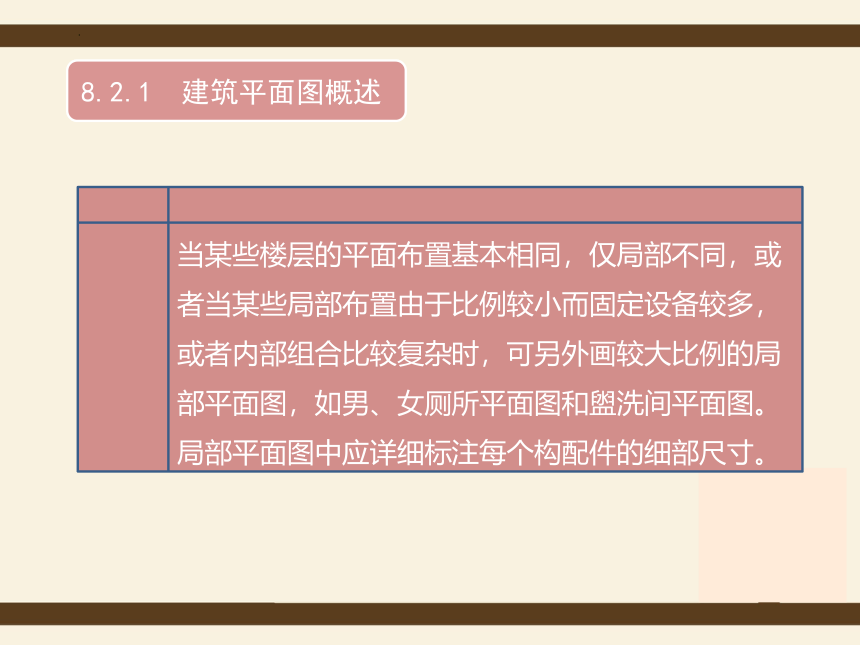

当某些楼层的平面布置基本相同，仅局部不同，或者当某些局部布置由于比例较小而固定设备较多，或者内部组合比较复杂时，可另外画较大比例的局部平面图，如男、女厕所平面图和盥洗间平面图。局部平面图中应详细标注每个构配件的细部尺寸。
8.2.2 绘制建筑平面图的步骤

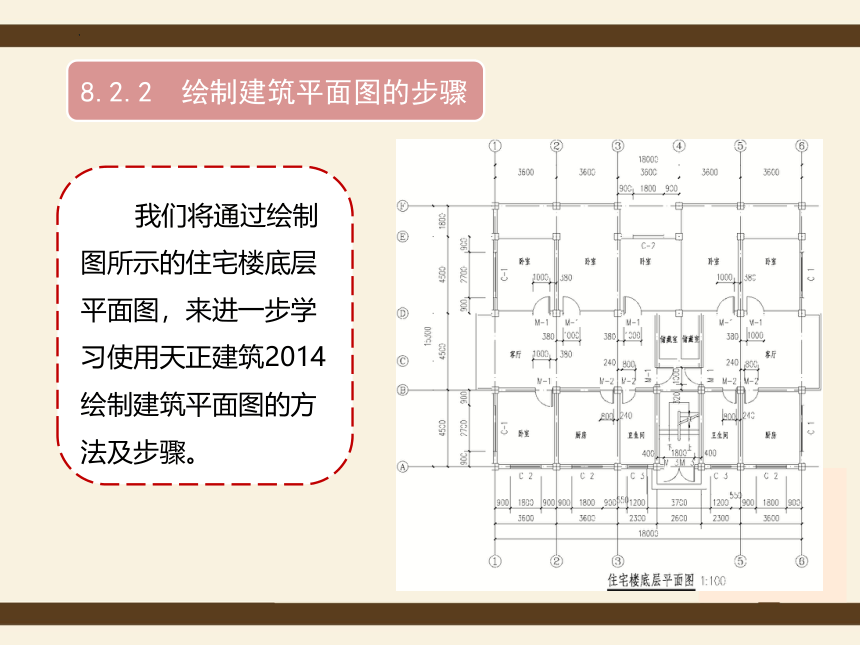

我们将通过绘制图所示的住宅楼底层平面图，来进一步学习使用天正建筑2014绘制建筑平面图的方法及步骤。
8.2.2 绘制建筑平面图的步骤
在正式绘制建筑施工图时，需要创建工程管理。工程管理用于管理整个工程项目当中的所有相关元素，如平面图、立面图、剖面图等。通过工程管理能够方便地进行打开和切换图形文件以及生成图纸目录等操作。
1.工程管理
步骤1 展开“屏幕菜单”中的“文件布图”菜单项，然后选择“工程管理”选项，即可打开“工程管理”选项板。

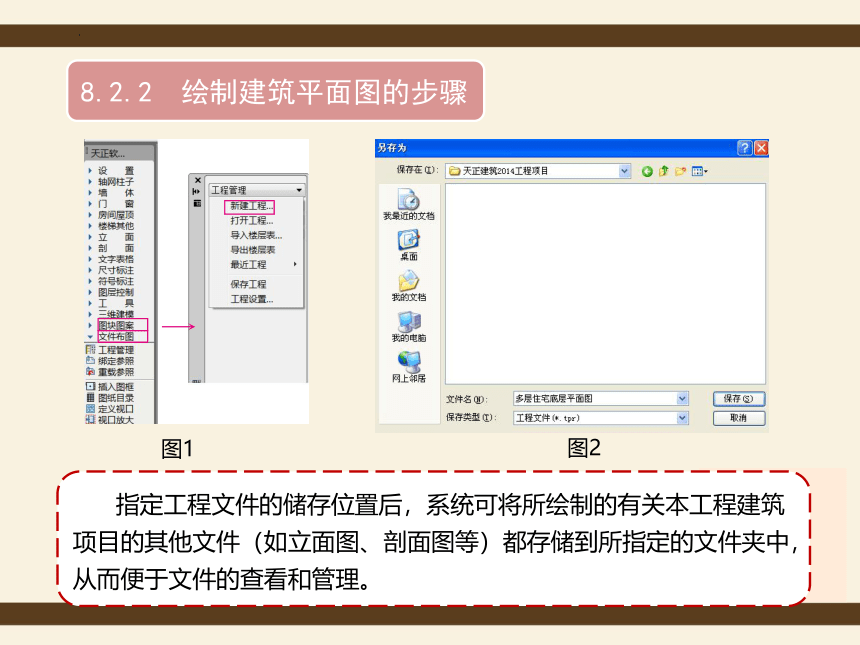

步骤2 在该选项板中的“工程管理”列表框中单击，在弹出的下拉菜单中选择“新建工程”选项，如图1所示，然后在打开的“另存为”对话框中选择当前工程存储的位置并输入名称，如图2所示，最后单击“保存”按钮。
8.2.2 绘制建筑平面图的步骤
指定工程文件的储存位置后，系统可将所绘制的有关本工程建筑项目的其他文件（如立面图、剖面图等）都存储到所指定的文件夹中，从而便于文件的查看和管理。
图1
图2
8.2.2 绘制建筑平面图的步骤
2.绘制轴网柱子
（1）绘制轴网
平面图中的轴网均为直线轴网，其具体绘制方法如下。
步骤1 展开“屏幕菜单”中的“轴网柱子”菜单项，然后选择“绘制轴网”选项，在打开的“绘制轴网”对话框中按表提供的数据设置轴网数据，如图1所示。
上开间 3600 3600 3600 3600 3600
下开间 3600 3600 2300 2600 2300 3600
左、右开间 4500 1700 2800 4500 1800
8.2.2 绘制建筑平面图的步骤
步骤2 输入完成后单击“确定”按钮，然后根据命令行提示在绘图区合适位置单击，以指定轴网的放置位置，结果如图2所示。
图1
图2
8.2.2 绘制建筑平面图的步骤
（3）修改轴线及尺寸
步骤1 单击“默认”选项卡“修改”面板中的“修剪”按钮，或输入“tr”并按【Enter】键车，将所有图形对象作为修剪边界，然后在要修改掉的轴线上单击，最后选中不需要的轴线，按【Delete】键将其删除，结果如图所示。
8.2.2 绘制建筑平面图的步骤
步骤2 在绘图区中的任意尺寸上单击鼠标右键，在弹出的快捷菜单中选择“合并区间”菜单项，然后在要合并的尺寸1700和2800上单击，即可合并该尺寸。
步骤3 选中图形下方的水平尺寸7200并单击鼠标右键，在弹出的快捷菜单中选择“增补尺寸”菜单项，然后在尺寸7200上单击后移动光标，依次在③、⑤轴线间的两条竖直轴线上单击，结果如图所示。
8.2.2 绘制建筑平面图的步骤
步骤1 执行“轴网柱子”菜单下的“标准柱”命令，在打开的“标准柱”对话框中设置柱子的材料、形状及相关参数，如图1所示。
步骤2 单击图1所示对话框中的 按钮，然后在绘图区中的竖直轴线上单击，最后按【Esc】键结束命令。
步骤3 参照图例所示柱子的位置，采用窗选方式选中不需要的柱子，然后按【Delete】键将其删除，结果如图2所示。
（4）置入柱子
8.2.2 绘制建筑平面图的步骤
图2
图1
8.2.2 绘制建筑平面图的步骤
3.绘制墙体
轴网柱子创建完成以后，可以通过“单线变墙”的方式快速生成建筑墙体。
步骤1 执行“墙体”菜单下的“单线变墙”命令，在打开的“单线变墙”对话框中将内外墙的厚度均设为240，并选中“轴网生墙”单选钮，如图1所示。
步骤2 采用窗交方式选取绘图区中的所有轴网并按【Enter】键，则所有轴线处将生成墙体。根据图8-9中墙体的分布情况删除不需要的墙体，结果如图2所示。
8.2.2 绘制建筑平面图的步骤
图2
图1
8.2.2 绘制建筑平面图的步骤
4.置入门窗
轴网和墙体创建完成后，根据实际情况在平面图中绘制门窗。底层平面中，门的类型包括单元门、入户门、室内推拉门、卧室门和卫生间门等，窗的类型包括飘窗、厨房窗和卫生间窗等。在天正建筑软件中，各种门窗的绘制方法是类似的。
（1）置入门
步骤1 执行“门窗”菜单中的“门窗”命令，在打开的“门”对话框中可设置门的类型和参数，如图1所示，然后单击“沿墙顺序插入”按钮 。
步骤2 在图2所示柱子1左侧的水平墙体上单击，然后向左移动光标，待出现水平极轴追踪线时输入“180”并按【Enter】键，再次按【Enter】键结束命令。
8.2.2 绘制建筑平面图的步骤
步骤3 按【Enter】键重复执行“门窗”命令，采用同样的方法在图2所示柱子1右侧的水平墙体上单击，然后向右移动光标，待出现水平极轴追踪线时输入“180”并按【Enter】键，再次按【Enter】键结束命令；选中柱子1右侧的门并单击鼠标右键，在弹出的快捷菜单中选择“左右翻转”菜单项，即可在柱子1两侧插入门。
步骤4 参照图例所示，利用“复制”、“移动”、“旋转”、“镜像”等命令在合适位置置入M-1；同理，参照图8-9中M-2和M-3的参数及位置插入其余门图形，结果如图2所示。
8.2.2 绘制建筑平面图的步骤
图2
图1
柱子1
8.2.2 绘制建筑平面图的步骤
（2）置入窗
步骤1 执行“门窗”菜单下的“门窗”命令，在弹出的“门”对话框中单击“插窗”按钮 ，则该对话框转为“窗”对话框，在该对话框中设置窗的编号、类型及参数等，如1所示。
步骤2 采用默认选中的“沿墙顺序插入”按钮 ，然后在要插入窗的墙体上单击，接着移动光标输入窗距柱子轮廓的尺寸并按【Enter】键确认，其方法与置入门的方法相同。
步骤3 参照图例中C-1窗的位置，利用“复制”、“移动”等命令将置入的C-1窗复制到合适位置。
步骤4 采用同样的方法，参照图8-9中其余窗子的尺寸和位置，依次置入C-2和C-3，结果如图2所示。
8.2.2 绘制建筑平面图的步骤
图2
图1
8.2.2 绘制建筑平面图的步骤
5.门窗标注
在平面图中，门窗创建完成后，需要进行相应的尺寸标注。
（1）外窗标注
步骤1 执行“尺寸标准”菜单中的“逐点标注”命令，根据命令行提示在 轴线上的合适位置单击，然后移动光标，在 轴线上的合适位置单击；向左移动光标，在合适位置单击，以指定尺寸数字的放置位置。
步骤2 移动光标，依次在窗子两端的合适位置单击；移动光标，并在 轴和 轴上单击；继续移动光标，在最上方C-1窗的两端单击，最后按【Enter】键即可。
8.2.2 绘制建筑平面图的步骤
步骤3 选中上步所标注的尺寸并单击鼠标右键，在弹出的快捷菜单中选择“取消尺寸”菜单项，然后在 、 轴间的尺寸4500上单击，即可将其删除。
步骤4 采用同样的方法，标注余下的外窗尺寸，结果如图所示。
8.2.2 绘制建筑平面图的步骤
步骤1 执行“尺寸标准”菜单下的“内门标注”命令，根据命令行提示在图所示的端点A处单击，然后在轴线1的上方（高于端点A）合适位置单击，即可标注A点处门的尺寸及其与右侧墙的尺寸，并使尺寸位于门的上方。
步骤2 采用同样的方法，标注其余位置处门的尺寸，结果如图所示。
（2）内门标注
A
×
轴线1
8.2.2 绘制建筑平面图的步骤
使用“内门标注”命令标注水平尺寸时，所拾取的尺寸线的终点位置为尺寸数字和尺寸线生成的一侧。如图所示，在指定尺寸线的起点A后，如果在轴线1的上方高于A点的位置处单击，则生成的尺寸在门的上方。否则，尺寸线在门的下方。除了利用“内门标注”命令标注门的尺寸外，使用“逐点标注”命令也可以标注门的尺寸。
提示
8.2.2 绘制建筑平面图的步骤
6．置入双跑楼梯
步骤1 执行“楼梯其他”菜单中的“双跑楼梯”命令，打开“双跑楼梯”对话框，并在该对话框中输入楼梯的相关参数，如图1所示。
步骤2 捕捉楼梯位置处内墙体的左上角点并单击，即可插入该双跑楼梯，最后按【Esc】键结束命令，结果如图2所示。
8.2.2 绘制建筑平面图的步骤
图2
图1
8.2.2 绘制建筑平面图的步骤
7．标注文字
步骤1 执行“文字表格”菜单下的“单行文字”命令，打开“单行文字”对话框；采用默认的文字样式和字高，然后在其中的输入框中输入所需内容，如图1所示。
步骤2 在绘图区合适位置单击，以激活绘图区，然后在要输入内容的合适位置单击，以插入文字“储藏室”；采用同样方法在“单行文字”对话框中输入其他文字，并依次在要插入文字的位置处单击即可，结果如图2所示。
8.2.2 绘制建筑平面图的步骤
图2
图1
8.2.2 绘制建筑平面图的步骤
如果所输入的文字的字体不规范，可执行“文字表格”菜单下的“文字样式”命令，然后在打开的对话框中选中“文字样式”对话框中的“windows字体”单选钮，然后在“宽高比”编辑框中输入“0.7”，在“中文字体”列表框中选择“仿宋_GB2312”，其余采用默认设置，结果如图所示。
提示
8.2.2 绘制建筑平面图的步骤
8．绘制台阶
步骤1 执行“楼梯其他”菜单下的“台阶”命令，打开“台阶”对话框，在该对话框中设置要插入台阶的参数，如图1所示。
步骤2 单击“矩形三面台阶”按钮，然后在绘图区要插入台阶的左右两根轴线上的合适位置依次单击，以指定台阶的插入位置及台阶长度，最后按【Esc】键结束命令，结果如图2所示。
8.2.2 绘制建筑平面图的步骤
图2
图1
8.2.2 绘制建筑平面图的步骤
9．绘制阳台
步骤1 执行“楼梯其他”菜单下的“阳台”命令，打开“绘制阳台”对话框，然后在该对话框中设置要插入阳台的参数，如图所示。
8.2.2 绘制建筑平面图的步骤
步骤2 单击“矩形三面阳台”按钮 ，然后分别在左侧 轴和 轴的柱子中心处单击，以指定阳台的起点和终点，即可插入左侧阳台。
步骤3 采用同样方法依次在右侧 轴和 轴的柱子中心处单击，以绘制右侧阳台，结果如图所示。
8.2.2 绘制建筑平面图的步骤
10．标注图名
步骤1 执行“符号标注”菜单下的“图名标注”命令，在打开的“图名标注”对话框中输入图名、比例、字高等参数，如图所示。
步骤2 在图形下方的合适位置单击，以指定图名和比例的插入位置，最后按【Esc】键结束命令，结果如图所示。
