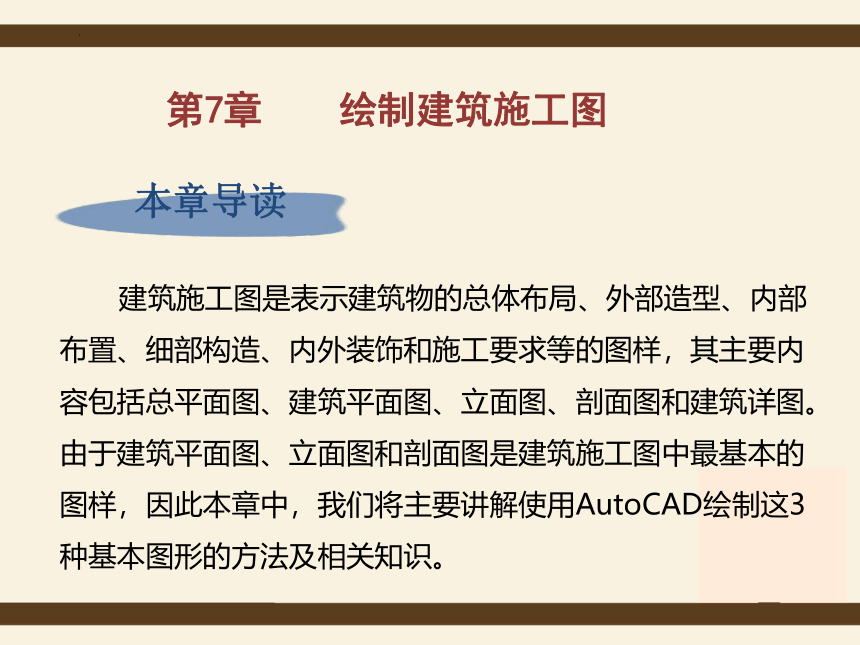

本章导读
建筑施工图是表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰和施工要求等的图样，其主要内容包括总平面图、建筑平面图、立面图、剖面图和建筑详图。由于建筑平面图、立面图和剖面图是建筑施工图中最基本的图样，因此本章中，我们将主要讲解使用AutoCAD绘制这3种基本图形的方法及相关知识。
第7章 绘制建筑施工图

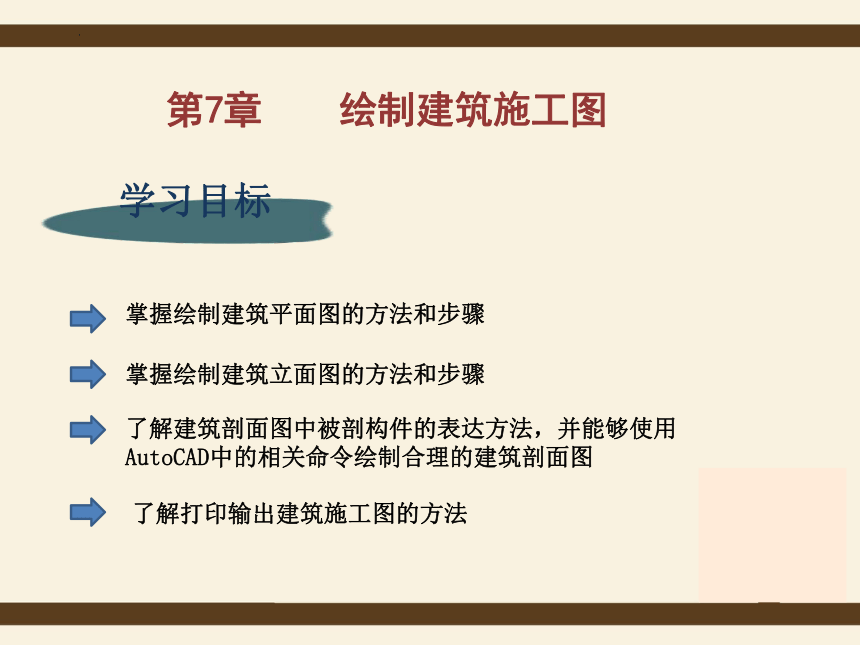

学习目标
掌握绘制建筑平面图的方法和步骤
掌握绘制建筑立面图的方法和步骤
了解建筑剖面图中被剖构件的表达方法，并能够使用
AutoCAD中的相关命令绘制合理的建筑剖面图
了解打印输出建筑施工图的方法
第7章 绘制建筑施工图

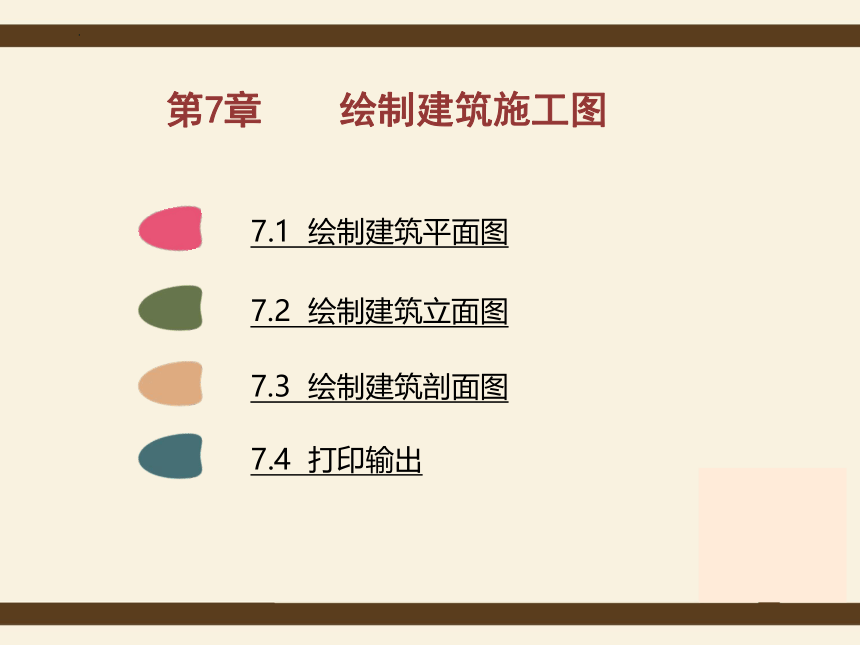

第7章 绘制建筑施工图
7.1 绘制建筑平面图
7.2 绘制建筑立面图
7.3 绘制建筑剖面图
7.4 打印输出

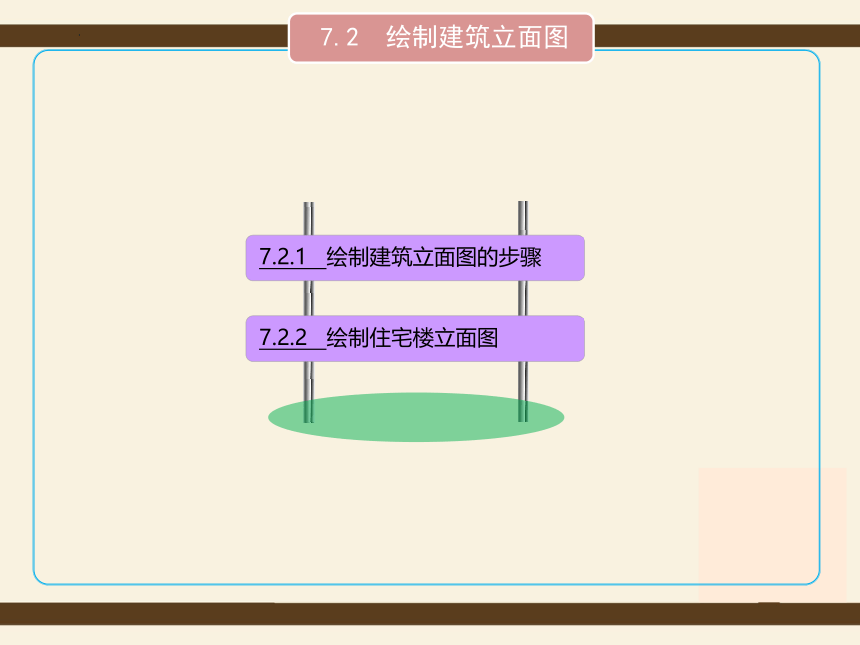

7.2.1 绘制建筑立面图的步骤
7.2.2 绘制住宅楼立面图
7.2 绘制建筑立面图

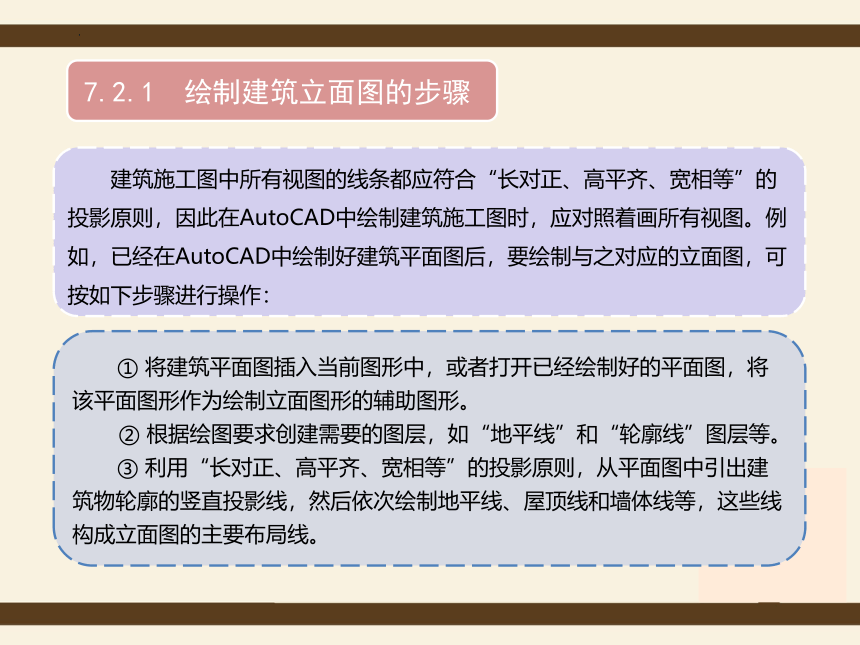

7.2.1 绘制建筑立面图的步骤
① 将建筑平面图插入当前图形中，或者打开已经绘制好的平面图，将该平面图形作为绘制立面图形的辅助图形。
② 根据绘图要求创建需要的图层，如“地平线”和“轮廓线”图层等。
③ 利用“长对正、高平齐、宽相等”的投影原则，从平面图中引出建筑物轮廓的竖直投影线，然后依次绘制地平线、屋顶线和墙体线等，这些线构成立面图的主要布局线。
建筑施工图中所有视图的线条都应符合“长对正、高平齐、宽相等”的投影原则，因此在AutoCAD中绘制建筑施工图时，应对照着画所有视图。例如，已经在AutoCAD中绘制好建筑平面图后，要绘制与之对应的立面图，可按如下步骤进行操作：

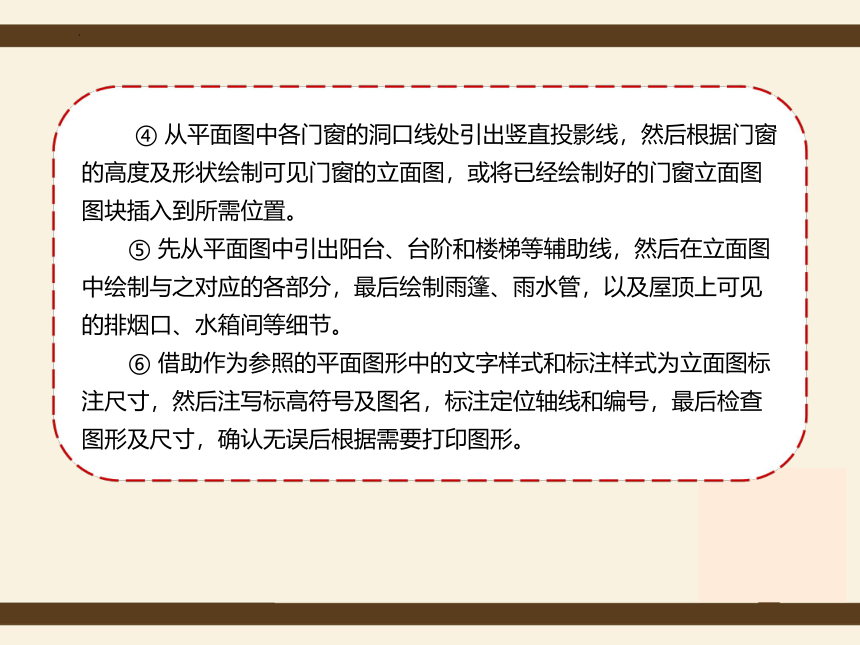

④ 从平面图中各门窗的洞口线处引出竖直投影线，然后根据门窗的高度及形状绘制可见门窗的立面图，或将已经绘制好的门窗立面图图块插入到所需位置。
⑤ 先从平面图中引出阳台、台阶和楼梯等辅助线，然后在立面图中绘制与之对应的各部分，最后绘制雨篷、雨水管，以及屋顶上可见的排烟口、水箱间等细节。
⑥ 借助作为参照的平面图形中的文字样式和标注样式为立面图标注尺寸，然后注写标高符号及图名，标注定位轴线和编号，最后检查图形及尺寸，确认无误后根据需要打印图形。

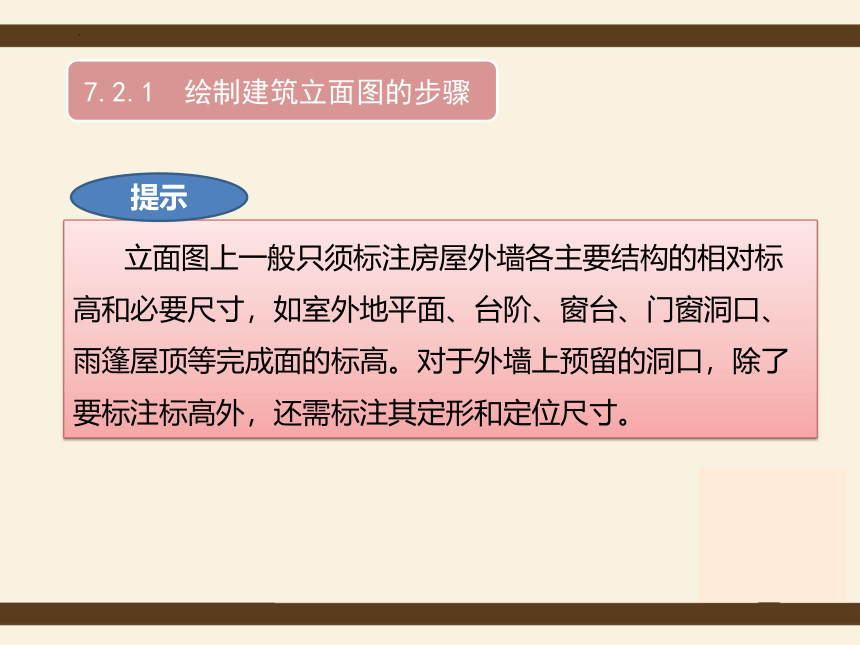

立面图上一般只须标注房屋外墙各主要结构的相对标高和必要尺寸，如室外地平面、台阶、窗台、门窗洞口、雨篷屋顶等完成面的标高。对于外墙上预留的洞口，除了要标注标高外，还需标注其定形和定位尺寸。
提示
7.2.1 绘制建筑立面图的步骤
7.2.2 绘制住宅楼立面图
通过参照图例所示的住宅楼底层平面图绘制图所示的立面图，来进一步学习绘制建筑立面图的相关知识。
7.2.2 绘制住宅楼立面图
7.2.2 绘制住宅楼立面图
制作步骤
步骤一
打开已经绘制好的该住宅楼底层平面图文件，然后将该文件中“尺寸标注”和“轴线”图层冻结，接着创建“地平线”图层，其线宽为“1”；创建“轮廓线”图层，线宽为“0.35”，并将“地平线”图层设置为当前图层。
步骤二
利用“直线”命令绘制室外地平线，如图7-23中的直线AB；在“默认”选项卡的“绘图”面板中单击“构造线”按钮 ，输入“v”并按【Enter】键，然后在平面图中捕捉并单击阳台最外轮廓线上的任意一点，以及左右两侧竖直方向上最外侧墙上的任意点，结果如图所示。
A
B
7.2.2 绘制住宅楼立面图
制作步骤
步骤三
先将上图所示的直线AB向上偏移15 100，以绘制立面图最高处的轮
廓线，然后依次绘制屋顶线，最后使用“修剪”命令修剪多余线条，并将所绘制的图线置于与之对应的图层，结果如图所示。
“阳台”图层
“墙体”图层
“阳台”图层
“墙体”图层
“轮廓线”图层
为了使读者能看到图形的线宽效果，故此处将“线宽”开关打开；在后面的图形中，为了使图形的效果更加清楚，故将“线宽”开关关闭
7.2.2 绘制住宅楼立面图
制作步骤
步骤四
利用“复制”、“偏移”和“修剪”等命令绘制图1所示的轮廓线，然后将“台阶”图层设置为当前图层，利用“构造线”、“偏移”和“修剪”命令参照平面图绘制台阶图形。
步骤五
将“门窗”图层设置为当前图层，然后使用“矩形”和“直线”命令绘制图2所示的大门。
每段台阶的高度为150
大门尺寸
图1
图2
7.2.2 绘制住宅楼立面图
制作步骤
步骤六
利用“构造线”命令从平面图的窗户处引出窗户洞口的竖直投影线，接着参照图1所示的尺寸将地平线进行偏移，以确定窗子的位置；在绘图区的任一空白处绘制图2和图3所示的窗户图形。
图1
图2
图3
7.2.2 绘制住宅楼立面图
制作步骤
步骤七
利用“复制”命令将所绘制的窗户复制到所需位置，窗户的复制基点分别为端点A，B，最后删除图辅助投影线和图7-26（b）、图中的窗户，结果如下图1所示。
在立面图中，门、窗、阳台等仅表示其所在位置，其形状和尺寸在施工时不作为参考。本例中，为了便于读者绘图，故将绘图过程中所需要的所有参数在图中标出。
提示
7.2.2 绘制住宅楼立面图
制作步骤
步骤八
过立面图中门的正中间作竖直辅助线，然后参照图2所示尺寸绘制水平辅助线；将窗户复制到所需位置，其复制基点为直线C的中点，最后删除辅助线。
图1
图2
7.2.2 绘制住宅楼立面图
制作步骤
步骤九
解冻“尺寸标注”图层，然后将该图层设置为当前图层。利用“移动”命令调整两视图间的相对距离，然后利用“标注”面板中的相关命令标注尺寸，结果如图所示。
图中的尺寸1200表示室外地坪线与室内地面的高度差，因此在标注该尺寸时，应先画一条长度为1200的辅助竖线，然后再标注尺寸
7.2.2 绘制住宅楼立面图
制作步骤
步骤十
在“插入”选项卡的“块”面板中单击“插入”按钮 ，然后参照标高符号及参数，将本书素材“ch07”>“标高符号”图块插入该图形中；双击已经插入的图块，然后将其字体设置为“数字及字母”，高度设置为“500”。
由于上图所示的尺寸标注中含有“×”符号，因此在标注尺寸前，需要在“文字样式”对话框中选择“数字及字母”样式，然后选中“使用大字体”复选框，接着在“大字体”列表框中选择“gbcbig.shx”选项。
提示
7.2.2 绘制住宅楼立面图
制作步骤
步骤11
利用“复制”、“镜像”和“移动”等命令将所插入的标高符号复制到所需位置，然后双击标高符号，在弹出的“增强属性编辑器”对话框中修改其标高值。
步骤12
利用“复制”命令将平面图中的“①”和“⑥”轴线及编号复制到与之对应位置，然后利用“多行文字”命令注写该立面图的名称，并为该视图名称添加下划线。
立面图中，雨篷的主要形状尺寸及定位尺寸无法确定，因此我们可在绘制好剖面图后再来绘制其立面图。
